1 Redis 全局哈希表

1.1 简介

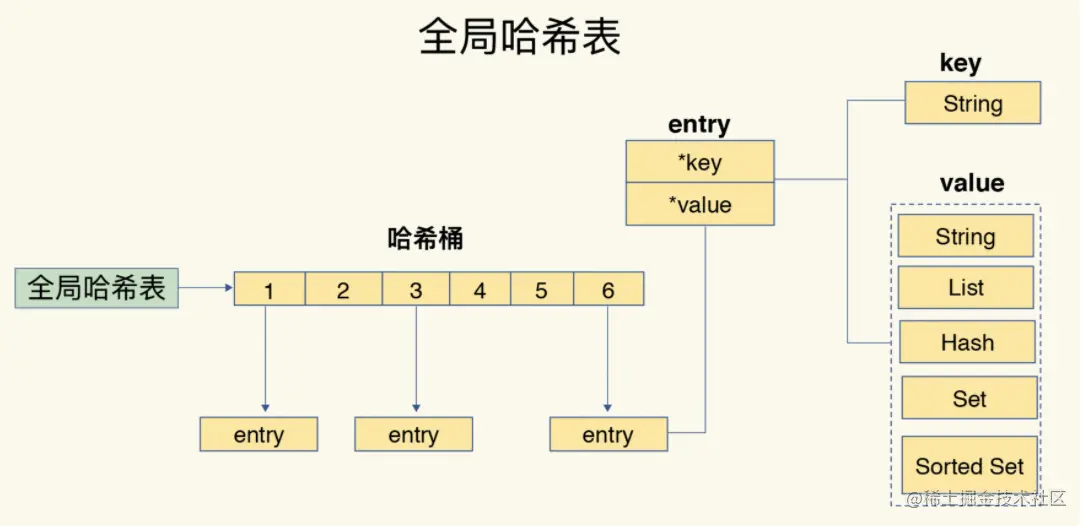

为了实现从键到值的快速访问，Redis 使用了一个哈希表来保存所有键值对。哈希表的结构如下：

哈希表的最大好处很明显，就是让我们可以用 O(1) 的时间复杂度来快速查找到键值对——我们只需要计算键的哈希值，就可以知道它所对应的哈希桶位置，然后就可以访问相应的 entry 元素。

1.2 哈希冲突

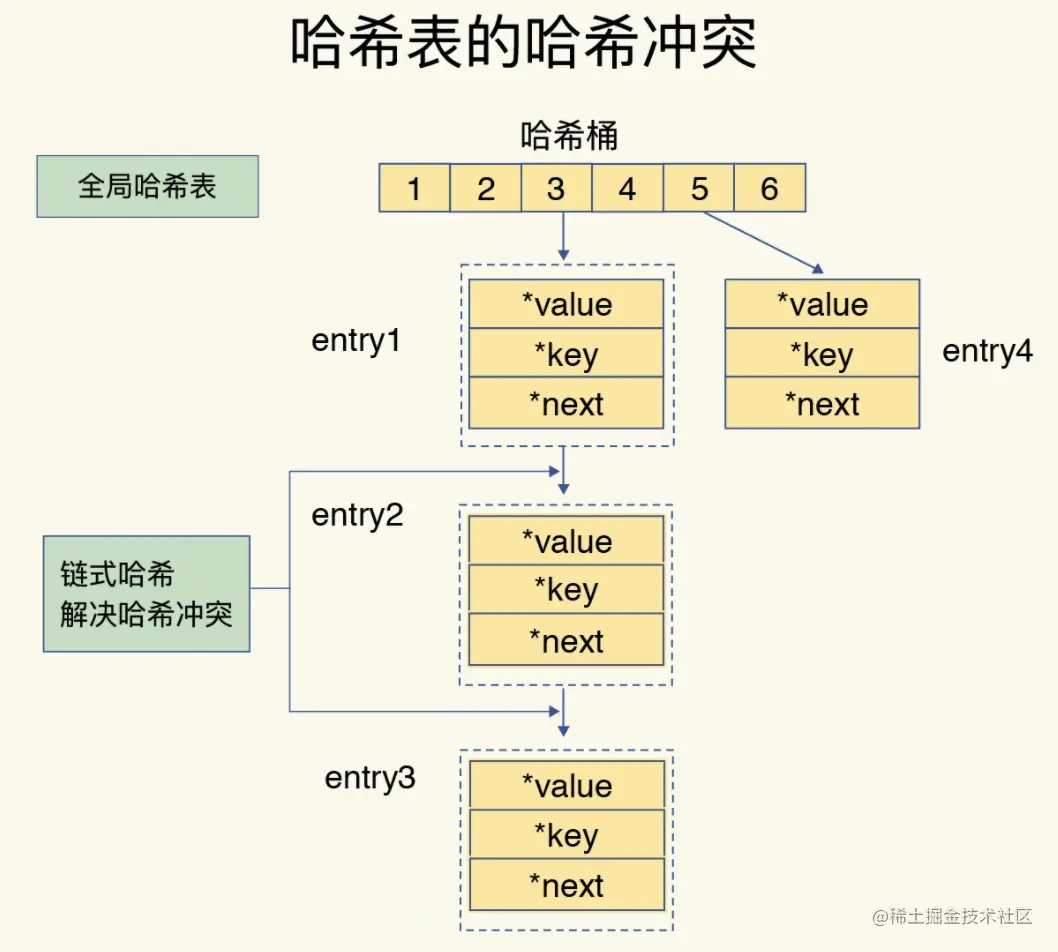

当你往哈希表中写入更多数据时，哈希冲突是不可避免的问题。Redis 解决哈希冲突的方式，就是链式哈希。就是指同一个哈希桶中的多个元素用一个链表来保存，它们之间依次用指针连接。

但是，这里依然存在一个问题，哈希冲突链上的元素只能通过指针逐一查找再操作。如果哈希表里写入的数据越来越多，哈希冲突可能也会越来越多，这就会导致某些哈希冲突链过长，进而导致这个链上的元素查找耗时长，效率降低。基于这个原因，引入了rehash。

1.3 ReHash

Redis 默认使用了两个全局哈希表：哈希表 1 和哈希表 2。一开始，当你刚插入数据时，默认使用哈希表 1，此时的哈希表 2 并没有被分配空间。随着数据逐步增多，Redis 开始执行 rehash，这个过程分为三步：

给哈希表 2 分配更大的空间，例如是当前哈希表 1 大小的两倍；
把哈希表 1 中的数据重新映射并拷贝到哈希表 2 中；
释放哈希表 1 的空间。

到此，我们就可以从哈希表 1 切换到哈希表 2，用增大的哈希表 2 保存更多数据，而原来的哈希表 1 留作下一次 rehash 扩容备用。

⚠注意：把表1全量拷贝到表2，会造成redis线程阻塞。

1.4 渐进式ReHash

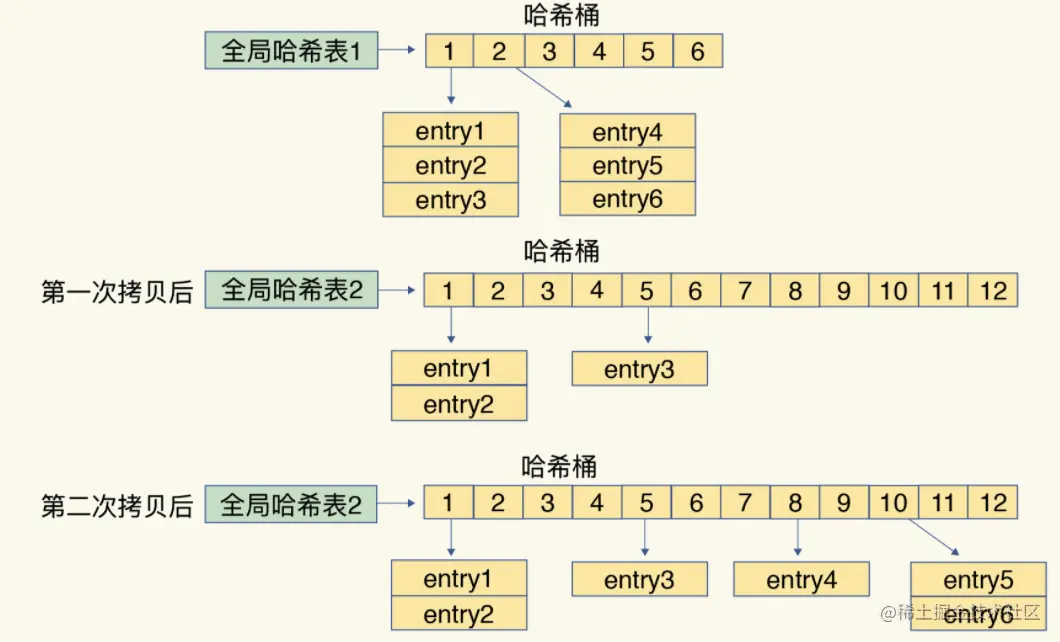

简单来说就是在第二步拷贝数据时，Redis 仍然正常处理客户端请求，每处理一个请求时，从哈希表 1 中的第一个索引位置开始，顺带着将这个索引位置上的所有 entries 拷贝到哈希表 2 中；等处理下一个请求时，再顺带拷贝哈希表 1 中的下一个索引位置的 entries。如下图所示：

这样就巧妙地把一次性大量拷贝的开销，分摊到了多次处理请求的过程中，避免了耗时操作，保证了数据的快速访问。

2 数据结构

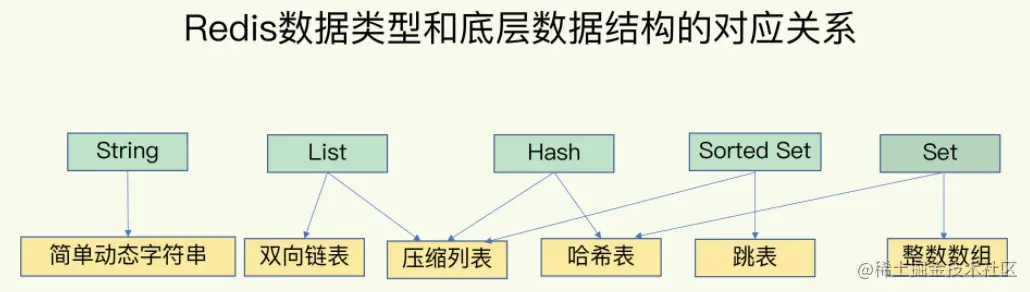

压缩列表和跳表我们平时接触得可能不多，但它们也是 Redis 重要的数据结构，所以重点解释一下。

2.1 压缩列表

压缩列表实际上类似于一个数组，数组中的每一个元素都对应保存一个数据。和数组不同的是，压缩列表在表头、表尾共有四个字段：

zlbytes：表示列表长度
zltail ：列表尾的偏移量
zllen，列表中的 entry 个数；
zlend，表示列表结束（表尾）

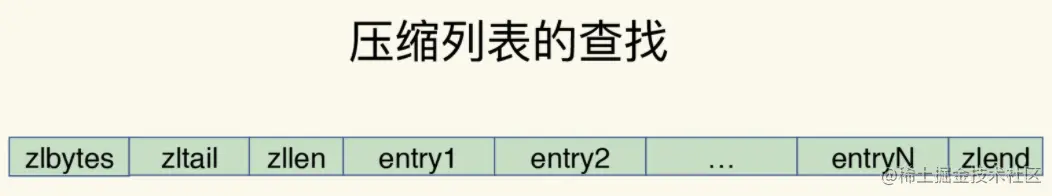

在压缩列表中，如果我们要查找定位第一个元素和最后一个元素，可以通过表头三个字段的长度直接定位，复杂度是 O(1)。而查找其他元素时，就没有这么高效了，只能逐个查找，此时的复杂度就是 O(N) 了。

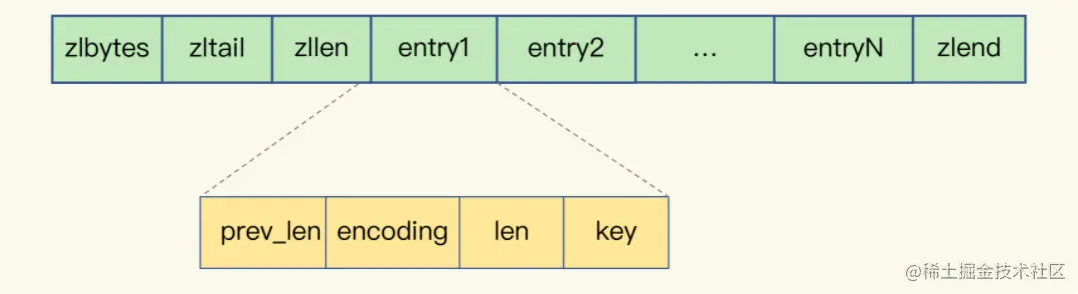

每个 entry 的元数据包括下面几部分：

prev_len，表示前一个 entry 的长度
len：表示自身长度
encoding：表示编码方式
content：保存实际数据。

优势：节省内存

指针：这些 entry 会挨个儿放置在内存中，不需要再用额外的指针进行连接，这样就可以节省指针所占用的空间。
dicEntry：Redis 基于压缩列表实现了 List、Hash 和 Sorted Set 这样的集合类型，这样做的最大好处就是节省了 dictEntry 的开销。当你用 String 类型时，一个键值对就有一个 dictEntry，要用 32 字节空间。但采用集合类型时，一个 key 就对应一个集合的数据，能保存的数据多了很多，但也只用了一个 dictEntry，这样就节省了内存。

2.2 跳表

有序链表只能逐一查找元素，导致操作起来非常缓慢，于是就出现了跳表。具体来说，跳表在链表的基础上，增加了多级索引，通过索引位置的几个跳转，实现数据的快速定位，如下图所示：

可以看到，这个查找过程就是在多级索引上跳来跳去，最后定位到元素。这也正好符合“跳”表的叫法。当数据量很大时，跳表的查找复杂度就是 O(logN)。

3 详解String

3.1 SDS

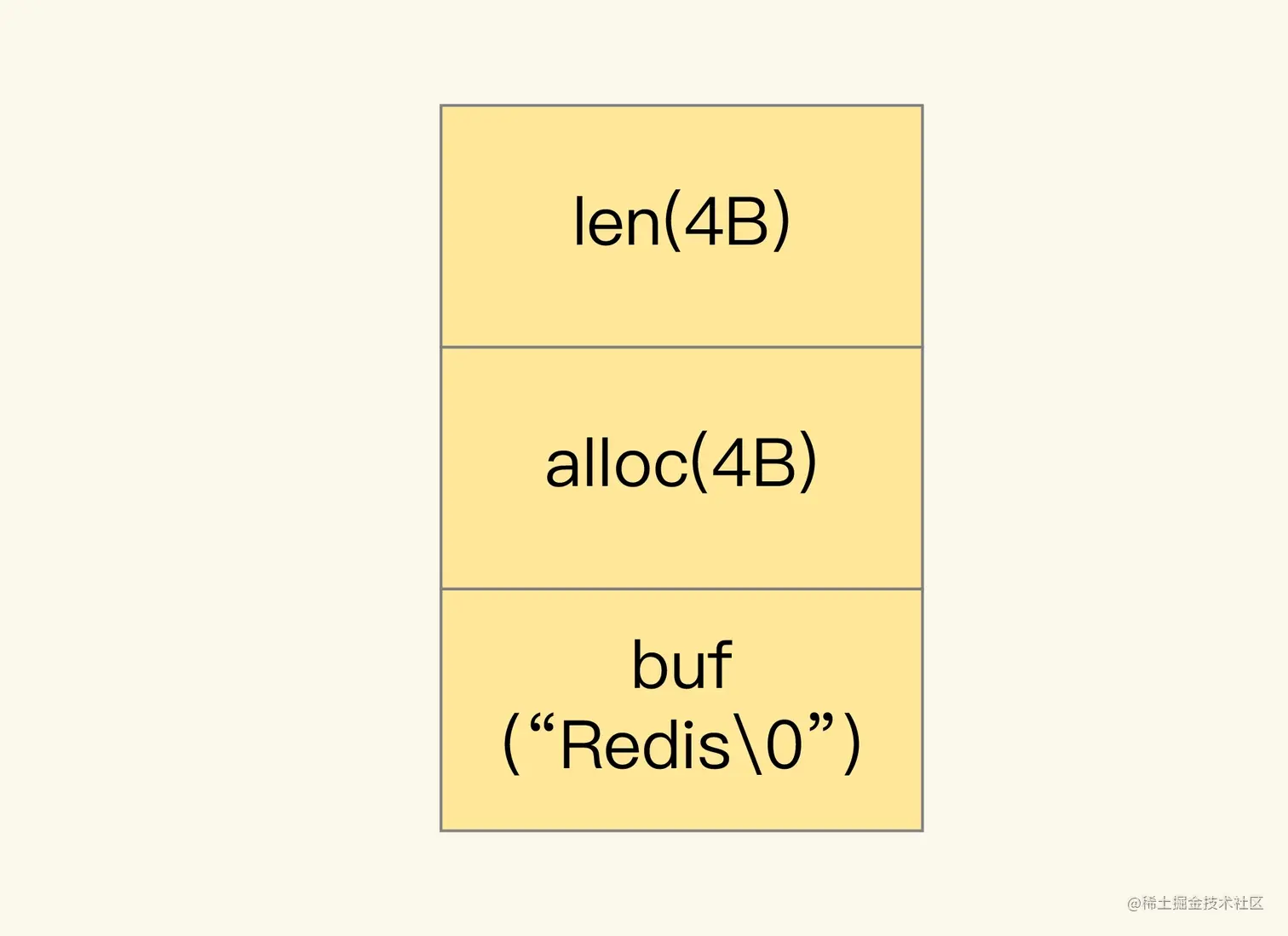

当你保存 64 位有符号整数时，String 类型会把它保存为一个 8 字节的 Long 类型整数，这种保存方式通常也叫作 int 编码方式。但是，当你保存的数据中包含字符时，String 类型就会用简单动态字符串（Simple Dynamic String，SDS）结构体来保存，如下图所示：

buf：字节数组，保存实际数据。为了表示字节数组的结束，Redis 会自动在数组最后加一个“\0”，这就会额外占用 1 个字节的开销。
len：占 4 个字节，表示 buf 的已用长度。
alloc：也占个 4 字节，表示 buf 的实际分配长度，一般大于 len。

可以看到，在 SDS 中，buf 保存实际数据，而 len 和 alloc 本身其实是 SDS 结构体的额外开销。另外，对于 String 类型来说，除了 SDS 的额外开销，还有一个来自于 RedisObject 结构体的开销。

3.2 RedisObject

因为 Redis 的数据类型有很多，而且，不同数据类型都有些相同的元数据要记录（比如最后一次访问的时间、被引用的次数等），所以，Redis 会用一个 RedisObject 结构体来统一记录这些元数据，同时指向实际数据。一个 RedisObject 包含了 8 字节的元数据和一个 8 字节指针，这个指针再进一步指向具体数据类型的实际数据所在，例如指向 String 类型的 SDS 结构所在的内存地址，可以看一下下面的示意图。

3.3 编码

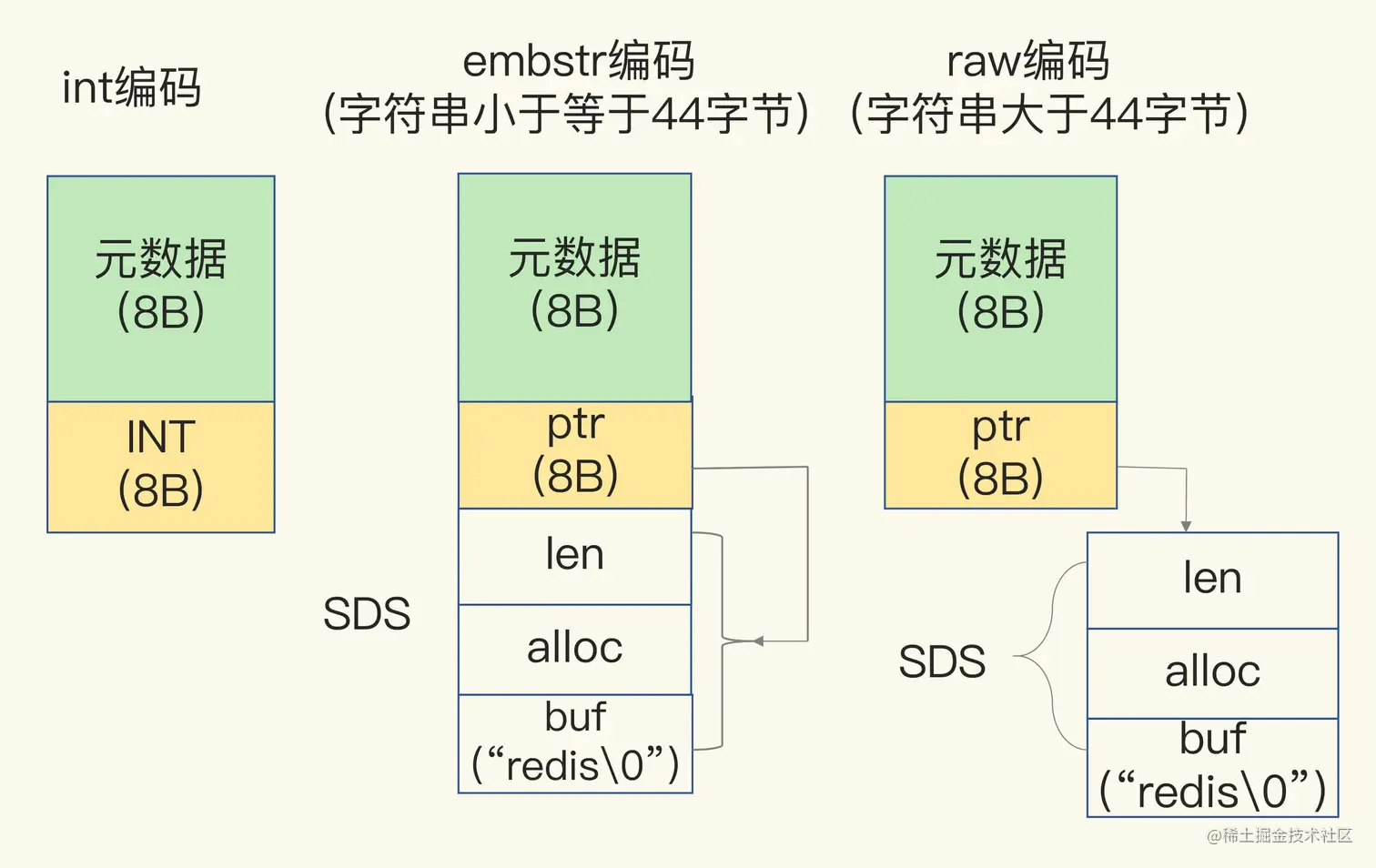

SDS存储的数据类型，决定了编码方式：

一方面，当保存的是 Long 类型整数时，RedisObject 中的指针就直接赋值为整数数据了，这样就不用额外的指针再指向整数了，节省了指针的空间开销
当保存的是字符串数据，并且字符串小于等于 44 字节时，RedisObject 中的元数据、指针和 SDS 是一块连续的内存区域，这样就可以避免内存碎片。这种布局方式也被称为 embstr 编码方式。
当字符串大于 44 字节时，SDS 的数据量就开始变多了，Redis 就不再把 SDS 和 RedisObject 布局在一起了，而是会给 SDS 分配独立的空间，并用指针指向 SDS 结构。这种布局方式被称为 raw 编码模式。

3.4 DictEntry

哈希表的每一项是一个 dictEntry 的结构体，用来指向一个键值对。dictEntry 结构中有三个 8 字节的指针，分别指向 key、value 以及下一个 dictEntry，三个指针共 24 字节，如下图所示：

3.5 Jemalloc

Redis 使用的内存分配库 jemalloc 了。jemalloc 在分配内存时，会根据我们申请的字节数 N，找一个比 N 大，但是最接近 N 的 2 的幂次数作为分配的空间，这样可以减少频繁分配的次数。

举个例子。如果你申请 6 字节空间，jemalloc 实际会分配 8 字节空间；如果你申请 24 字节空间，jemalloc 则会分配 32 字节。所以，在我们刚刚说的场景里，dictEntry 结构就占用了 32 字节。
