Redis存储结构介绍

一、什么是Redis？

Redis全称是Remote Dictionary Server（远程字典服务），是一个开源的、使用C语言编写、可基于内存也可以持久化的Key-Value数据库。

二、Redis数据结构

Redis有以下这五种基本类型：

  • String（字符串）
  • Hash（哈希）
  • List（列表）
  • Set（集合）
  • zset（有序集合）

它还有四种特殊的数据结构类型(不作详细解释）：

  • Geospatial（ 一个球面数据结构，可直接计算两个经纬度之间的距离等等）

  • Hyperloglog（提供了—种不太精确的基数统计方法，用来统计—个集合中不重复的元素个数，比如统计网站的UV，或者应用的日活、 月活，存在—定的误差。在 Redis 中实现的 Hyperloglog, 只需要12K内存就能统计2A 64个数据）

  • Bitmap（ Bitmaps是在字符串类型上面定义的位操作。 —个字节由8个二进制位组成）

  • Streams( 5.0 推出的数据类型。支持多播的可持久化的消息队列，用于实现发布订阅功能， 借鉴了kafka的设计。)

三、Redis存储结构(数组+链表）

Redis采用了哈希表作为最底层的数据存储结构， 在Redis中，hashtable被称为字典(dictionary) 。的。而在Hashtable中，又对RedisObject(存储实际值的对象）进行了多层的封装。

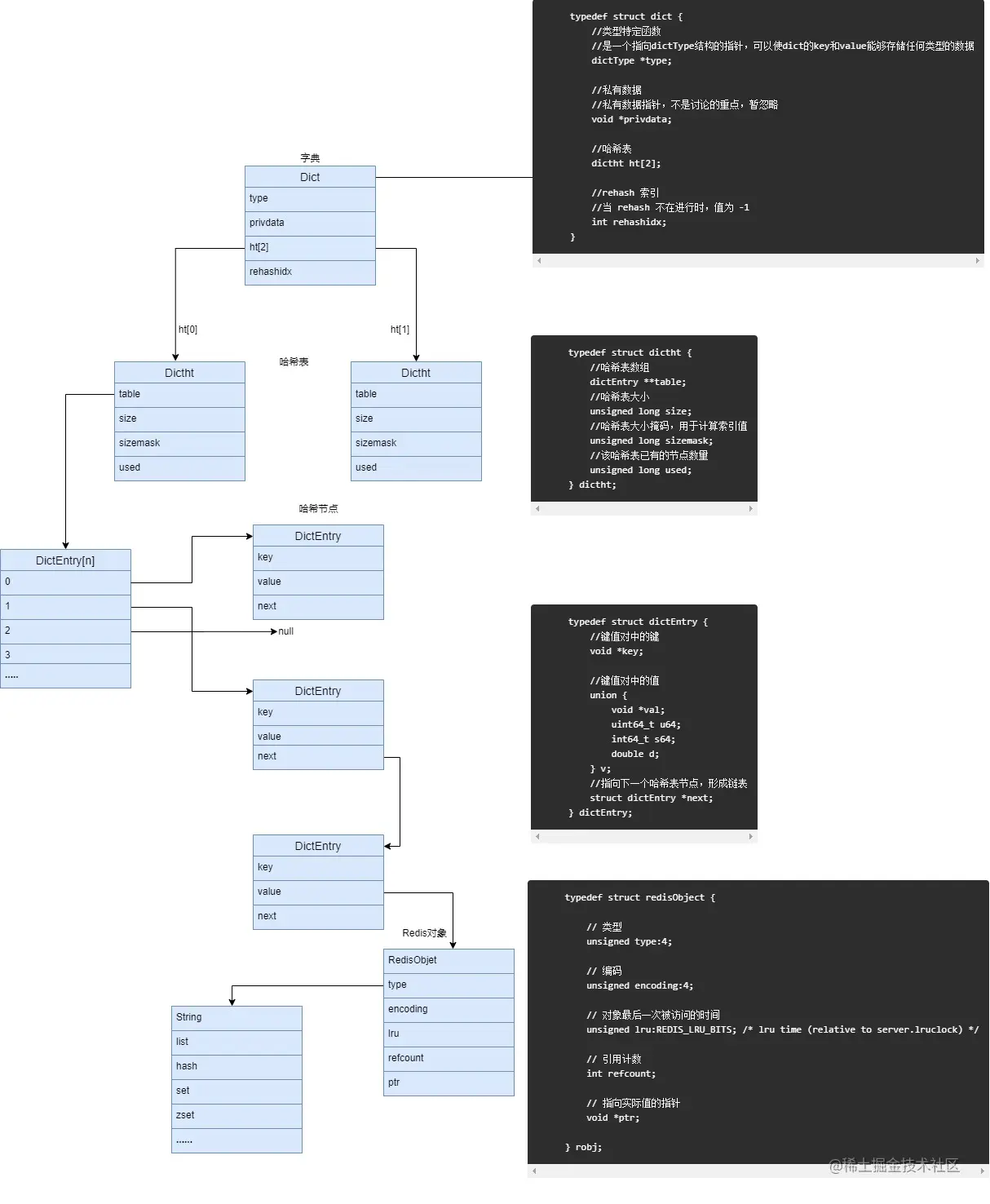

关系结构图


RedisObject对象

typedef struct redisObject {


// 类型

unsigned type:4;

// 编码

unsigned encoding:4;

// 对象最后一次被访问的时间

unsigned lru:

// 引用计数

int refcount;

// 指向实际值的指针

void *ptr;

} robj;

（1）type属性

type主要存储当前value对象的数据类型，如：

  • String（字符串）

  • Hash（哈希）

  • List（列表）

  • Set（集合）

  • zset（有序集合）

（2）enconding属性

        存储当前值对象底层编码的实现方式，不同type对象对应不同的编码。

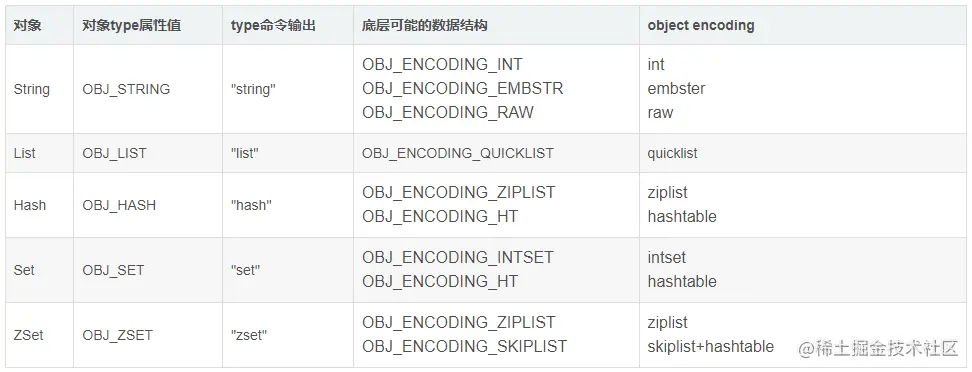

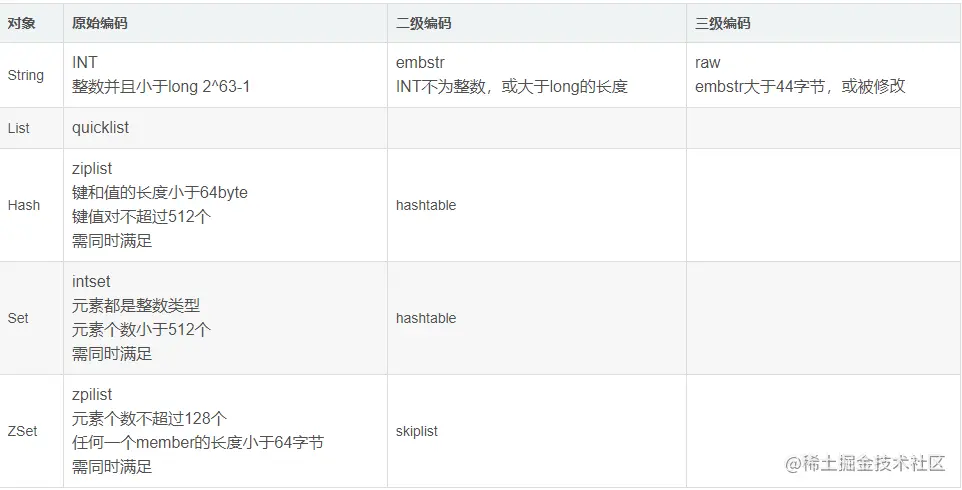

编码转换：

Image.png （3）lru属性

lru记录此对象最后一次访问的时间。

当redis内存回收算法设置为volatile-lru或者allkeys-lru时候redis会优先释放最久没有被访问的数据。

（4）refcount属性

用于共享计数，类似于jvm的引用计数垃圾回收算法，当refcount为0时，表示没有其它对象引用，可以进行释放此对象。

（5）ptr 指针属性

ptr 指针是指向对象的底层实现数据结构

哈希算法定位索引：


假如我们现在模拟将 hash值从0到5的哈希表节点 放入 size为4的哈希表数组 中，也就是将包含键值对的哈希表节点放在哈希表数组的指定索引上。

索引

index = hash & ht[x].sizemask， 哈希表大小掩码sizemark属性的值总是等于size-1,size是hash表大小

比如上面 hash值为0的节点，0 % 4 = 0，所以放在索引0的位置上，

hash值为1的节点，1 % 4 = 1，所以放在索引1的位置上，

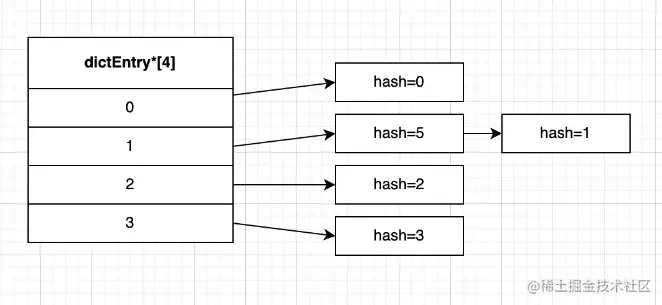

hash值为5的节点，5 % 4 = 1，也等于1，也会被分配在索引1的位置上，并且因为dictEntry节点组成的链表没有指向链表表尾的指针，所以会将新节点添加在链表的表头位置，排在已有节点的前面。

我们把上面索引相同从而形成链表的情况叫键冲突，而且因为形成了链表！那么就意味着查找等操作的复杂度变高了！

例如你要查找hash=1的节点，你就只能先根据hash值找到索引为1的位置，然后找到hash=5的节点，再通过next指针才能找到最后的结果，也就意味着键冲突发生得越多，查找等操作花费的时间也就更多。

如果解决键冲突？

其实rehash操作很好理解，可以简单地理解为哈希表数组扩容或收缩操作，即将原数组的内容重新hash放在新的数组里。

比如还是上面的数据，我们这次把它们放在 size等于8的哈希表数组 里。

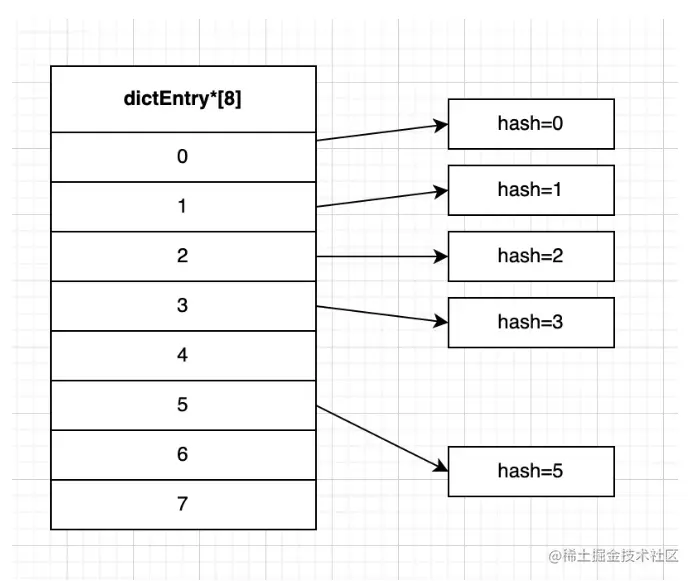

如下图，此时size = 8，hash为5的键值对，重新计算索引：5 % 8 = 5，所以这次会放在索引5的位置上。

Image.png 那么假如我们还要找hash=1的节点，因为没有键冲突，自然也没有链表，我们可以直接通过索引来找到对应节点。

可以看到，因为rehash操作数组扩容的缘故，键冲突的情况少了，进而我们可以更高效地进行查找等操作。

rehash

typedef struct dict {

//类型特定函数

//是一个指向dictType结构的指针，可以使dict的key和value能够存储任何类型的数据

dictType *type;

//私有数据

//私有数据指针，不是讨论的重点，暂忽略

void *privdata;

//哈希表

dictht ht[2];

//rehash 索引

//当 rehash 不在进行时，值为 -1

int rehashidx;}

重点关注两个属性就可以：

  • ht 属性：

可以看到ht属性是一个 size为2 的 dictht哈希表数组，在平常情况下，字典只用到 ht[0]，ht[1] 只会在对 ht[0] 哈希表进行rehash时才会用到。

  • rehashidx 属性：

它记录了rehash目前的进度，如果现在没有进行rehash，那么它的值为-1，可以理解为rehash状态的标识。 触发rehash操作的条件：

首先我们先引入一个参数，叫做负载因子（load_factor），它是一个会动态变化的参数，等于哈希表的 used属性值/size属性值，也就是 实际节点数/哈希表数组大小。

假如一个size为4的哈希表有4个哈希节点，那么此时它的负载因子就是1；size为8的哈希表有4个哈希节点，那么此时它的负载因子就是0.5。

满足下面任一条件，程序就会对哈希表进行rehash操作：

  • 扩容操作条件：
    • 服务器目前**没有执行 **BGSAVE 或者 BGREWRITEAOF 命令，负载因子大于等于1。
    • 服务器目前正在执行 BGSAVE 或者 BGREWRITEAOF 命令，负载因子大于等于5。
  • 收缩操作条件：
    • 负载因子小于0.1时。（2/30<0.1)

BGSAVE 和 BGREWRITEAOF 命令可以统一理解为redis的实现持久化的操作。

  • BGSAVE 表示通过fork一个子进程，让其创建RDB文件，父进程继续处理命令请求。

  • BGREWRITEAOF 类似，不过是进行AOF文件重写。

渐进式rehash：

首先我们知道redis是单线程，并且对性能的要求很高，但是rehash操作假如碰到了数量多的情况，比如需要迁移百万、千万的键值对，庞大的计算量可能会导致服务器在一段时间里挂掉！

为了避免rehash对服务器性能造成影响，redis会分多次、渐进式地进行rehash，即渐进式rehash。

对哈希表进行渐进式rehash的步骤如下：

  1. 首先为 ht[1] 哈希表分配空间，size的大小取决于要执行的操作，以及 ht[0] 当前的节点数量（即ht[0]的used属性值）：

    • 扩展操作，ht[1]的size值为第一个大于等于ht[0].used属性值乘以2的 2^n（如果 ht[0].used 当前的值为 4 ， 4 * 2 = 8 ， 而 8 （2^3）恰好是第一个大于等于 8 的 2 的 n 次方， 所以程序会将 ht[1] 哈希表的大小设置为 8 。）
    • 收缩操作，ht[1]的size值为第一个小于ht[0].used属性值的 2^n（如果 ht[0].used 当前的值为 8， 而 4（2^3）恰好是第一个小于8 的 2 的 n 次方， 所以程序会将 ht[1] 哈希表的大小设置为 4。）

  3. 将哈希表的rehashidx值从-1置为0，表示rehash工作开始。

  4. 节点转移，重新计算键的hash值和索引值，再将节点放置到ht[1]哈希表的对应索引位置上。

  5. 每次rehash工作完成后，程序会将rehashidx值加一。

       注：这里的每次rehash就指渐进式rehash

  1. 当ht[0]的所有节点都转移到ht[1]之后，释放ht[0]，将ht[1]设置为ht[0]，并在ht[1]新创建一个空白的hash表，等待下次rehash再用到。（其实就是数据转移到ht[1]后，再恢复为 ht[0]储存实际数据，ht[1]为空白表的状态）
  2. 最后程序会将rehashidx的值重置为-1，代表rehash操作已结束。
