浏览器架构

浏览器架构演进

  • 单进程架构：所有模块运行在同一个进程里，包含网络、插件、JavaScript运行环境等
  • 多进程架构：主进程、网络进程、渲染进程、GPU进程、插件进程
  • 面向服务架构：将原来的UI、数据库、文件、设备、网络等，作为一个独立的基础服务

浏览器架构对比

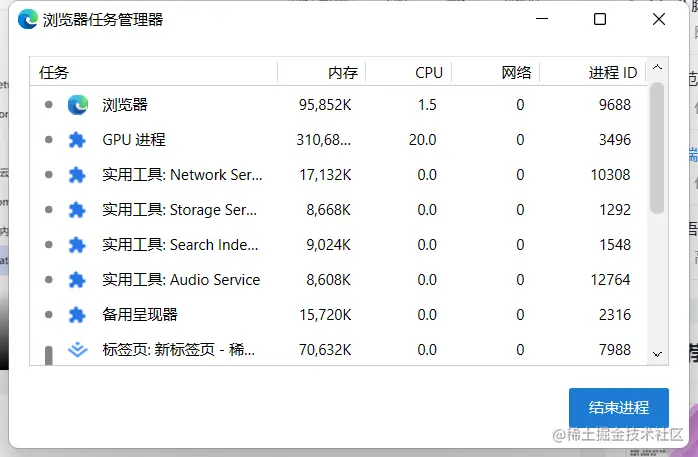

任务管理器

任务管理器负责监控、管理和分配浏览器的各个进程，通过任务管理器，浏览器可以有效地监控和管理其各个进程，确保整个系统的稳定性、性能和安全性。

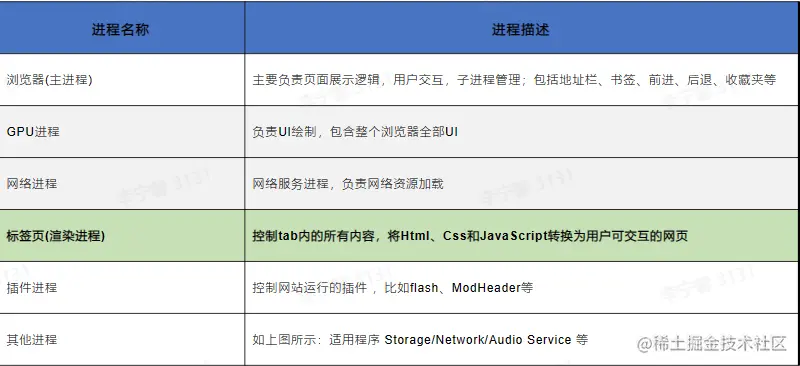

多进程分工


渲染进程

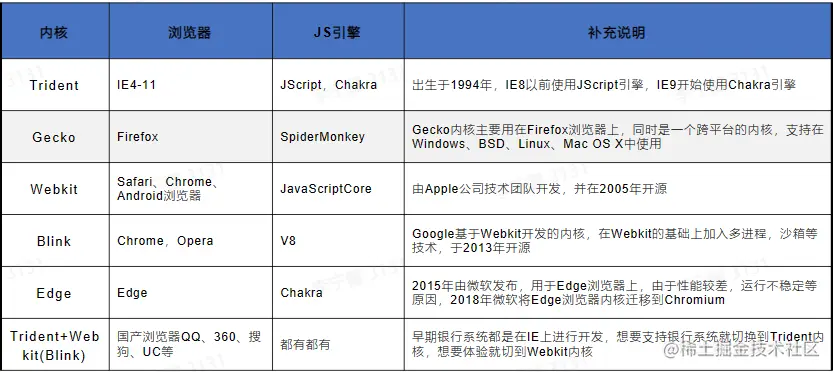

常见浏览器内核


多线程架构

内部是多线程实现，主要负责页面渲染，脚本执行，事件处理，网络请求等

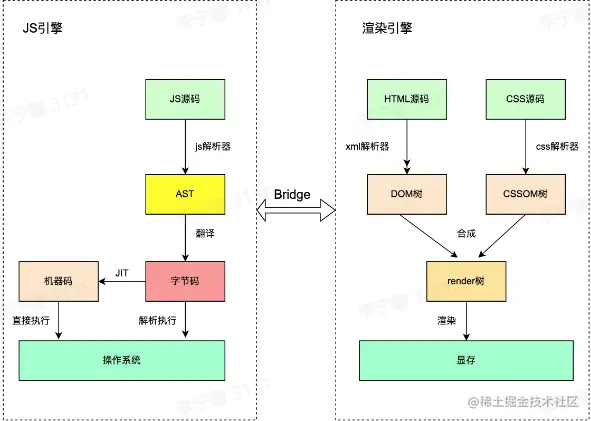

JS引擎 VS 渲染引擎

  1. 解析执行JS
  2. XML解析生成渲染树，显示在屏幕
  3. 桥接方式通信


多线程工作流程

  1. 网络线程负责加载网页资源
  2. JS引擎解析JS脚本并且执行
  3. JS解析引擎空闲时，渲染线程立即工作
  4. 用户交互、定时器操作等产生回调函数放入任务队列中
  5. 事件线程进行事件循环，将队列里的任务取出交给JS引擎执行

Chrome运行原理

如何展示网页

  • 输入处理：浏览器主进程会根据用户输入的URL进行解析和处理，包括检查URL的有效性、判断是否需要使用搜索引擎、判断是否需要使用HTTPS等等。在处理完输入之后，浏览器主进程将发起开始导航的请求。
  • 开始导航：浏览器主进程会向网络进程发送开始导航的请求，以便进行后续的页面加载操作。在发送请求之前，浏览器主进程会先判断当前页面是否支持复用，如果支持，则会重用渲染进程，否则会创建一个新的渲染进程来加载页面。
  • 读取响应：一旦网络进程开始加载页面，它会读取服务器响应的数据，并将其返回给浏览器主进程。在读取响应的过程中，网络进程会进行数据解码和安全检查等操作。
  • 寻找渲染进程：一旦浏览器主进程收到网络进程返回的响应数据，它会根据响应数据中的渲染进程ID来寻找对应的渲染进程。如果已经存在对应的渲染进程，则将响应数据发送给该进程进行处理；否则，浏览器主进程会创建一个新的渲染进程来处理该页面。


输入处理

  1. 用户Url框输入内容的后，UI线程会判断输入的是一个URL地址呢，还是一个query查询条件
  2. 如果是URL,直接请求站点资源
  3. 如果是query,将输入发送给搜索引擎

开始导航

  1. 当用户按下回车，UI线程通知网络线程发起一个网络请求，来获取站点内容
  2. 请求过程中，tab处于loading(转圈等待)状态

读取响应

  1. 网络线程接收到HTTP响应后，先检查响应头的媒体类型(MIME Type)
  2. 如果响应主体是一个HTML文件，浏览器将内容交给渲染进程处理
  3. 如果拿到的是其他类型文件，比如Zip、exe等，则交给下载管理器处理


寻找渲染进程

  1. 网络线程做完所有检查后，会告知主进程数据已准备完毕，主进程确认后为这个站点寻找一个渲染进程
  2. 主进程通过IPC消息告知渲染进程去处理本次导航
  3. 渲染进程开始接收数据并告知主进程自己已开始处理，导航结束，进入文档加载阶段

资源加载

  1. 收到主进程的消息后，开始加载HTML文档
  2. 除此之外，还需要加载子资源，比如一些图片，CSS样式文件以及JavaScript脚本

构建渲染树

  1. 构建DOM树，将HTML文本转化成浏览器能够理解的结构
  2. 构建CSSOM树，浏览器同样不认识CSS,需要将CSS代码转化为可理解的CSSOM
  3. 构建渲染树，渲染树是DOM树和CSSOM树的结合


页面布局

  1. 根据渲染树计算每个节点的位置和大小
  2. 在浏览器页面区域绘制元素边框
  3. 遍历渲染树，将元素以盒模型的形式写入文档流


页面绘制

  1. 构建图层：为特定的节点生成专用图层
  2. 绘制图层：一个图层分成很多绘制指令，然后将这些指令按顺序组成一个绘制列表，交给合成线程(减少绘制次数)
  3. 合成线程接收指令生成图块
  4. 栅格线程将图块进行栅格化
  5. 展示在屏幕上


跨端容器

跨端

原因

  • 开发成本、效率
  • 一致性体验
  • 前端开发生态

方案

  • webview
  • 小程序
  • RN/WeeX
  • Lynx
  • Flutter

WebView

跨端容器中的WebView是一种在移动应用中嵌入网页内容的组件。WebView允许开发者将HTML、CSS和JavaScript等Web技术直接嵌入到移动应用中，从而实现跨平台的应用开发。通过WebView，可以在原生应用中展示网页内容，同时为开发者提供了一些与原生功能交互的能力

  • Webview,即网页视图，用于加载网页Url,并展示其内容的控件
  • 可以内嵌在移动端App内，实现前端混合开发，大多数混合框架都是基于Webview的二次开发；比如lonic、Cordova

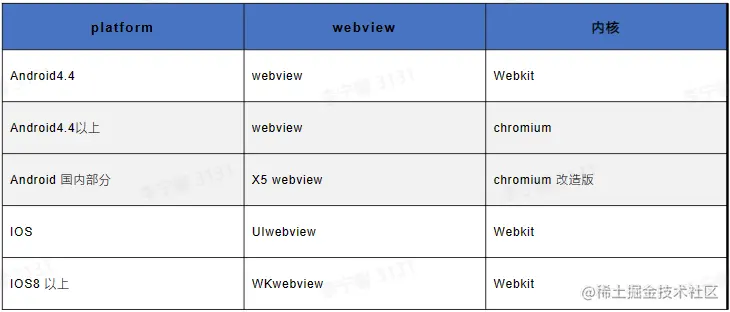

分类


优点

  1. 一次开发，处处使用，学习成本低
  2. 随时发布，即时更新，不用下载安装包
  3. 移动设备性能不断提升，性能有保障
  4. 通过JSBridge和原生系统交互，实现复杂功能

小程序

  1. 微信、支付宝、百度小程序、小米直达号
  2. 渲染层-webview
  3. 双线程，多webview架构
  4. 数据通信，Native转发

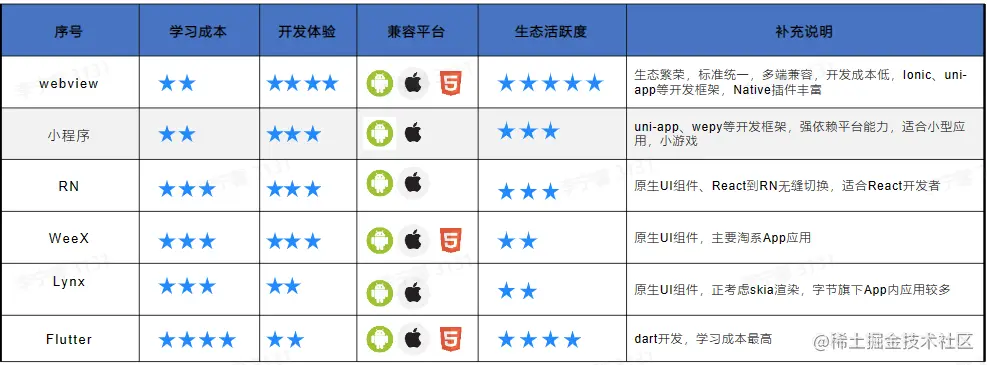

跨端方案对比


课程总结

  • Q:同样是基于webview渲染，为什么小程序体验比webview流畅？
  • A:小程序在渲染引擎、架构设计、API、资源限制以及预加载和缓存等方面进行了针对性优化，使得小程序的体验比WebView应用更流畅。
  • 全面了解浏览器运行和架构
