课程地址：RDBMS 基本情况介绍 - 掘金 (juejin.cn)

认识存储与数据库

一条数据的生命周期

  • 例子：用户注册

    • 数据的产生：用户点击注册按钮填入信息并确认注册
    • 数据的流动：用户手机 -> 后端服务器 -> 数据库(持久化) -> 其他系统

  • 数据的持久化 1. 校验数据合法性 1. 修改内存：用高效的数据结构组织数据，即变成能存入数据库的样子 1. 写入存储介质：以寿命&性能友好的方式写入硬件

  • 潜在的问题

    • 数据库怎么保证数据不丢失？
    • 处理多人同时修改的问题？
    • 为什么用数据库，除了数据库还能存到别的存储系统吗？
    • 数据库只能处理结构化数据吗？
    • 有哪些操作数据库的方式，要用什么编程语言？

存储系统

  • 什么是存储系统：存储系统提供写入和读出计算机工作需要的信息（程序和数据）的能力，实现计算机的信息记忆功能。即一个提供了读写、控制类接口，能够安全有效的把数据持久化的软件。

  • 特点：

    • 作为后端软件的底座，对性能极其敏感

    • 存储系统软件架构，容易受硬件影响

    • 存储系统代码，既“简单”又“复杂”

      • 简单：在I/O路径上，代码不能很复杂，性能需要很高
      • 复杂：在错误处理上需要考虑很多异常情况

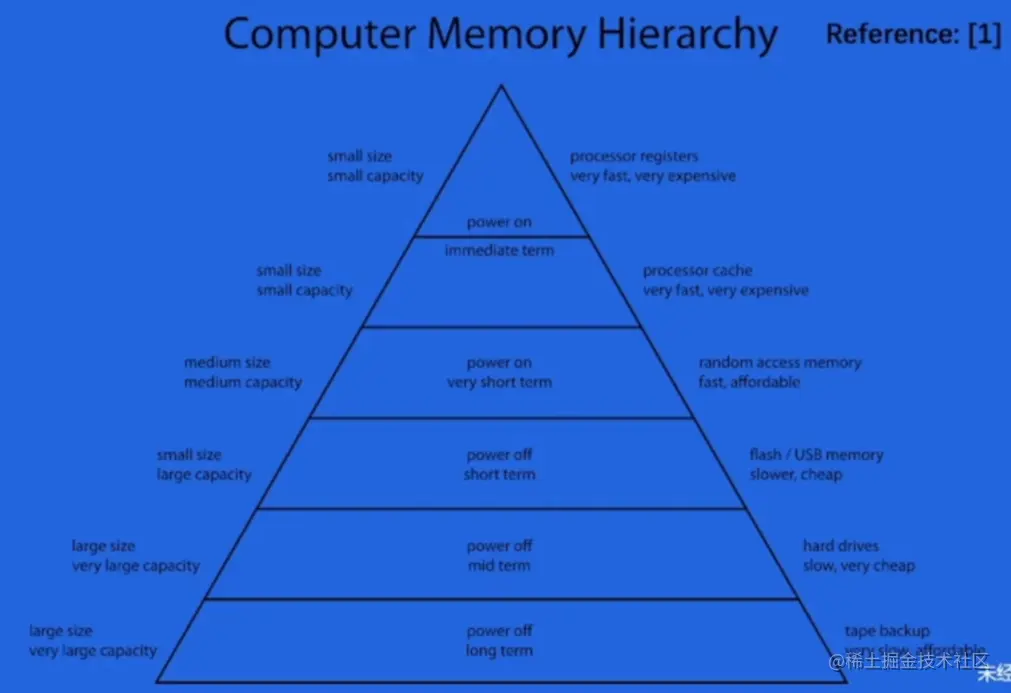

  • 存储器层级结构

    • 塔尖的存储设备：容量极小但能支撑超高性能的访问
    • 中间的存储设备（Persistent Memory）
    • 底部的存储设备：容量很大但读写速度很慢且访问方式不友好

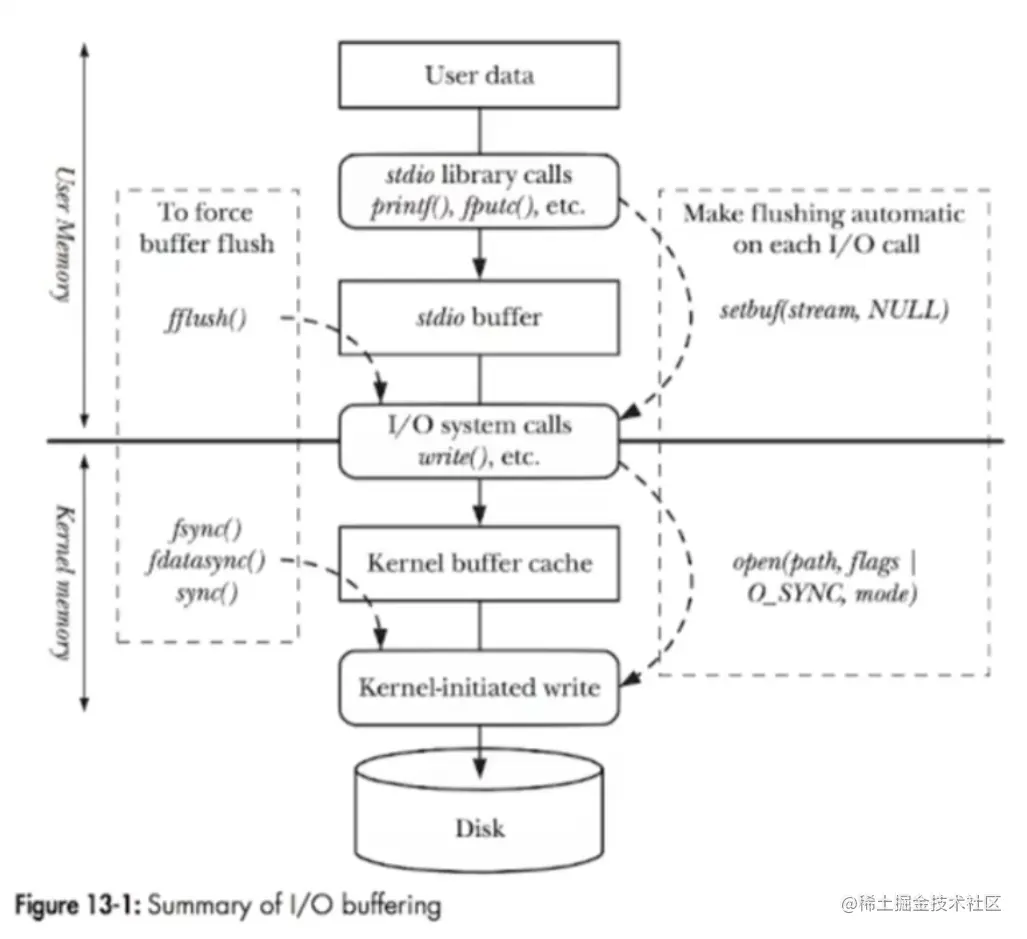

数据怎么从应用到存储介质

  • 缓存：很重要，贯穿整个存储体系

    • 作用：让软件用硬件友好的方式与硬件交互

  • 拷贝：很昂贵，应尽量减少

    • 原因：很消耗CPU

  • 硬件设备五花八门，需要有抽象统一的接入层

RAID技术

  • 是什么：RAID （ Redundant Array of Independent Disks ）即独立磁盘冗余阵列，简称为「磁盘阵列」，其实就是用多个独立的磁盘组成在一起形成一个大的磁盘系统，从而实现比单块磁盘更好的存储性能和更高的可靠性。

  • 出现的背景：

    • 单块大容量磁盘的价格 > 多块小容量磁盘
    • 单块磁盘写入性能 < 多块磁盘并发写入性能
    • 单块磁盘的容错能力有限，不够安全

  • 常见的RAID方案

    • RAID 0

      • 多块磁盘的简单组合
      • 数据条带化存储，提高磁盘带宽
      • 优点：写入性能提升
      • 缺点：没有额外的容错设计

    • RAID 1

      • 一块磁盘对应一个额外镜像盘
      • 优点：容错能力强
      • 缺点：真实空间利用率仅50%

    • RAID 0+1

      • 结合了RAID 0 和 RAID 1
      • 缺点：真实空间利用率仍为50%
      • 优点：有RAID 0 和RAID 1 的优点

数据库

数据库和存储系统的异同

数据库的两种类型

  • 关系型数据库：

    • 相同点：是存储系统，但是多了一些功能

    • 不同点

      • 结构化数据友好
      • 支持事务
      • 支持复杂查询语言（例如SQL语言）

  • 非关系型数据库

    • 相同点：是存储系统，但是一般不要求严格的结构化

    • 不同点

      • 半结构化数据友好
      • 可能支持事务
      • 可能支持复杂查询语言S
解释

  • 什么是 “关系”

    • 关系模型：集合，即任意元素组合的若干有序偶对
    • 关系代数：对关系作运算的抽象查询语言
    • SQL：一种DSL，方便人类阅读的关系代数表达形式

  • 什么是 “结构化数据管理”

    • 数据以行为单位，一行数据表示一个实体的信息，每一行数据的属性是相同的，存储在数据库中
    • 能够用数据或统一的结构加以表示，如数字、符号
    • 能够用二维表结构来逻辑表达实现，包含属性和元组，如：成绩单就是属性，90分就是其对应的元组。

  • 事务能力

    • A (tomicity)：事务内的操作要么全做，要么不做
    • C (onsistency)：事务执行前后，数据状态是一致的
    • I (solation)：可以隔离多个并发事务，避免影响
    • D (urability)：事务一旦提交成功，数据保证持久性

  • 复杂的查询能力

    • 与经典存储系统相比，数据库的复杂查询代码更加灵活简洁

主流产品剖析

单机存储系统

  • 定义：单个计算机节点上的存储软件系统，一般不涉及网络交互
  • 例如：本地文件系统、Key-Value存储

本地文件系统

  • 管理单元：文件

  • 文件系统接口：文件系统很多，但都遵循VFS的统一抽象接口

  • Linux文件系统两大数据结构：Index Node & Directory Entry

    • Index Node：记录文件元数据，例如Id、大小、权限、磁盘位置等，inode是一个文件的唯一标识（一一对应），会被存储到磁盘上，inode的总数在格式化文件系统时就固定了

    • Directory Entry：记录文件名、inode指针，层级关系（parent）等dentry是内存结构，与inode的关系是N:1（hardlink的实现）

      • D-entry是一个纯内存的结构，不会被存到持久化设备上

Key-Value

  • 常见使用方式：put(k,v) & get(k)
  • 常见数据结构：LSM-Tree，每种程度上牺牲读取性能，追求写入性能

分布式存储系统

  • 定义：在单机存储基础上实现了分布式协议，涉及大量网络交互
  • 例子：分布式文件系统、分布式对象存储

分布式文件系统 - HDFS

  • HDFS - 大数据时代的基石

  • 时代背景：专用的高级硬件很贵，同时数据存量很大，要求超高吞吐

  • HDFS的核心特点：

    • 支持海量数据存储
    • 高容错性（当硬件坏了的时候数据不会丢）
    • 弱POSIX语义
    • 使用普通x86服务器，性价比高

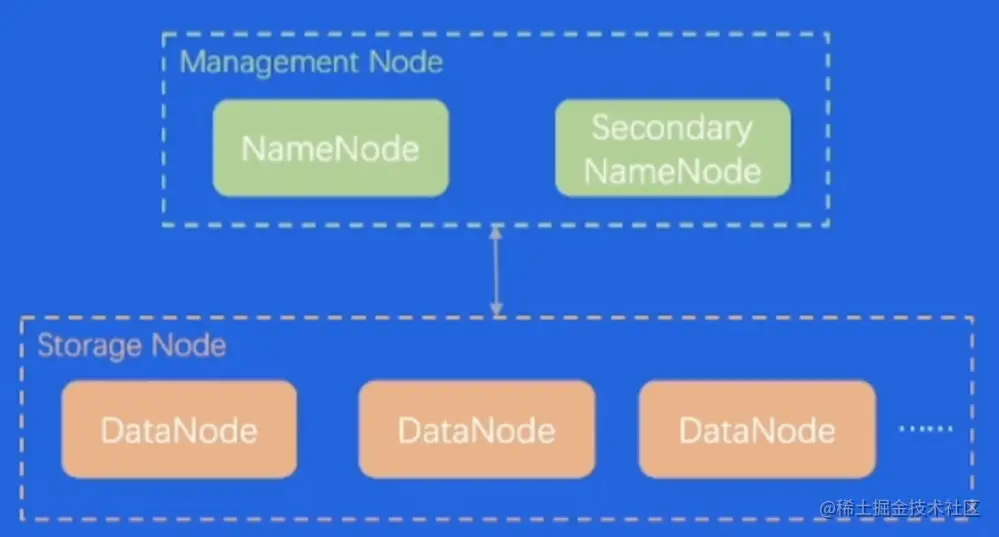

  • 架构：

    • Management Node：管控面，在此拿到物理位置
    • Storage Node：用物理位置在此读取数据

开源分布式存储系统里的万金油 - Ceph

  • 核心特点：

    • 一套系统支持对象接口、块接口、文件接口，但是一切皆对象

    • 数据写入采用主备复制模型

      • 主备复制模型：写入数据时先写入主节点，做链状的冗余复制

    • 数据分布模型采用CRUSH算法

      • 数据分布模型：写入数据时，为保证可靠性和可用性，往往会将数据分成几个部分，在系统中做冗余存储，数据分布模型用于分配这几部分的分布
      • CRUSH算法：用HASH+权重+随机抽签的方式，确定落地存储的服务器

单机数据库

  • 定义：单个计算机节点上的数据库系统
  • 事务在单机内执行，也可能通过网络交互实现分布式事务
  • 分类：关系型数据库、非关系型数据库

关系型数据库

  • 商业产品：Oracle

  • 开源产品：MySQL & PostgreSQL

  • 关系型数据库通用组件：

    • Query Engine：负责解析quey,生成查询计划
    • Txn Manager：负责事务并发管理
    • Lock Manager：负责锁相关的策略
    • Storage Engine：负责组织内存/磁盘数据结构
    • Replication：负责主备同步

  • 关键内存数据结构：B-Tree、B+-Tree、LRU List等

  • 关键磁盘数据结构：WriteAheadLog（RedoLog）、Page

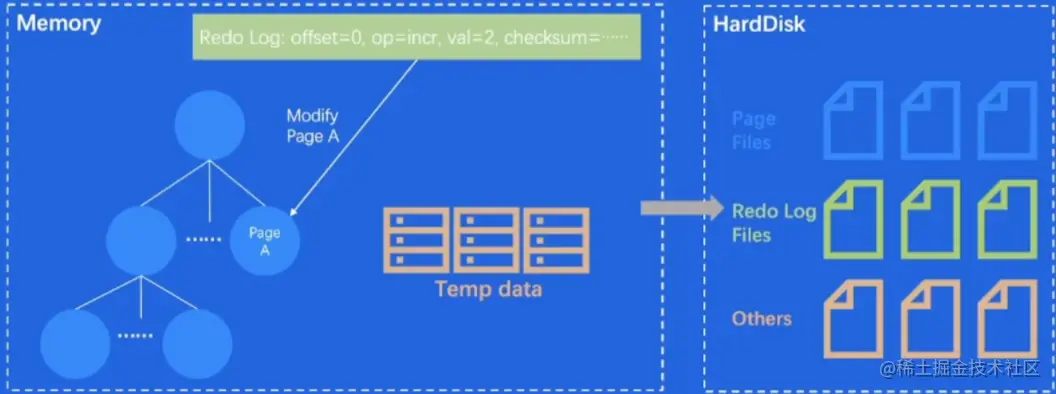

原理解释

  • Memory 内存结构

    • 数据在关系型数据库中用树状存储
    • Page：每个节点是一个Page
    • Modify：插入数据时本质上是更新Page结构
    • RedoLog：插入数据时的操作日志，保证数据不丢失
    • TempData：临时数据，当查询过程中内存不够用时，将计算结果放入TempData中，最后再拼起来

  • HardDisk 磁盘结构

    • PageFiles：对应内存结构中的树中的Page
    • RedoLog Files：存储事务执行过程中的RedoLog
    • Others：当内存不够用时先将TempData中的数据存入，等内存够用时在load到内存中进行整合

非关系型数据库

  • 与关系型数据库相比：

    • 非关系型数据库交互方式各不相同
    • 没有关系约束，schema相对灵活

  • 常见的非关系型数据库：mongoDB、Redis、Elasticsearch

分布式数据库

  • 优点：

    • 容量：单机容量有限，而储存节点池化（Storange Pool）可以动态扩缩容
    • 弹性：当用户更换硬件时，存储节点池化可以让用户不需要换硬盘进行数据复制或者删除
    • 性价比：存储池动态扩容比较便宜

  • 还可以升级的地方：

    • 并行写入
    • 内存弹性
    • 分布式事务优化

新技术演进

  • 软件架构变更：

    • 现有存储架构很多年没有革命性变更
    • 存储数据库软件强依赖于操作系统内核的一些链路
    • 新技术：Bypass OS kernel

  • AI增强

    • 只能存储格式转换

  • 新硬件革命

    • 存储介质变更
    • 计算单元变更
    • 网络硬件变更

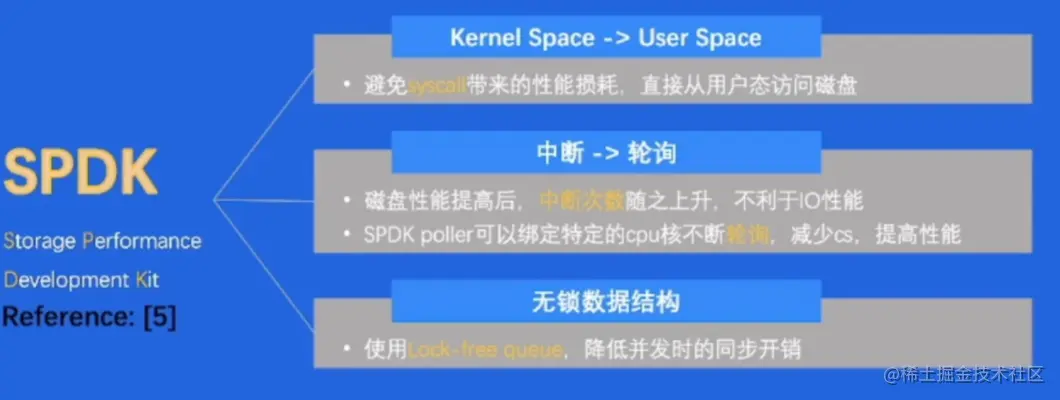

  • SPDK - Bypass OS kernel已经成为一种趋势


  • AI & Storage

    在Storage领域，AI能带来什么改变

    • 行存储 -> 列存储 - AI存储 -> 行列混存

      • 用AI来决定行存储还是列存储

  • 高性能硬件

    • RDMA网络

      • 传统的网络协议栈，需要基于多层网络协议处理数据包，存在用户态&内核态的切换，足够通用但性能不是最佳
      • RDMA是kernel bypassl的流派，不经过传统的网络协议栈，可以把用户态虚拟内存映射给网卡，减少携贝开销，减少cpu开销

    • Persistent Memory

      • 在NVMe SSD和Main Memory间有一种全新的存储产品：Persistent Memory
      • IO时延介于SSD和Memory:之间，约百纳秒量级
      • 可以用作易失性内存(memory mode),也可以用作持久化介质(app-direct)

    • 可编程交换机

      • P4 Switch,配有编译器、计算单元、DRAM,可以在交换机层对网络包做计算逻辑。在数据库场景下，可以实现缓存一致性协议等

    • CPU/GPU/DPU

      • CPU:从multi-.core走向may-cofe
      • GPU:强大的算力&越来越大的显存空间
      • DPU:异构计算，减轻CPU的workload
