tm 【计算机网络：自顶向下方法】(二)应用层 @[toc]

学习推荐 ： 中科大计算机网络自顶向下![图片转存失败，建议将图片保存下来直接上传

在这里插入图片描述(img-blog.csdnimg.cn/b745b9d9b30… =x300)]()

应用层

如何创建一个新的网络应用?

  • 编程
    • 在不同的端系统上运行 通过网络基础设施提供的服 务，应用进程彼此通信
    • 如Web: Web 服务器软件与浏览器软件 通信
  • 网络核心中没有应用层软件
    • 网络核心没有应用层功能
    • 网络应用只在端系统上存在 ，快速网络应用开发和部署

2.1 应用层原理

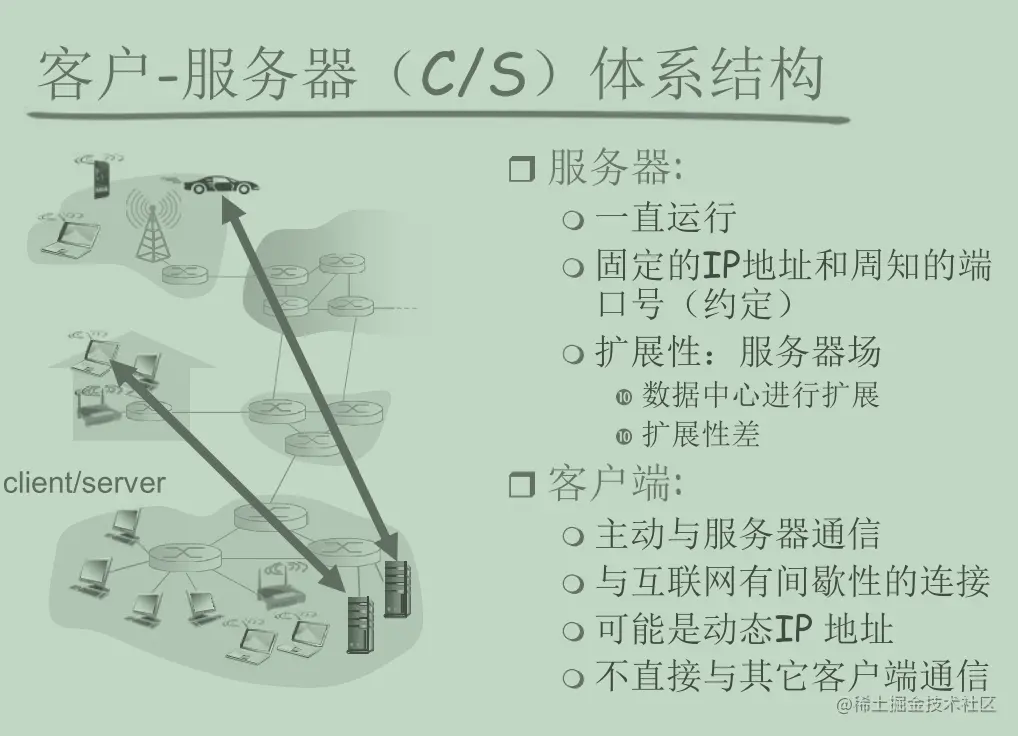

网络应用的体系结构

在这里插入图片描述

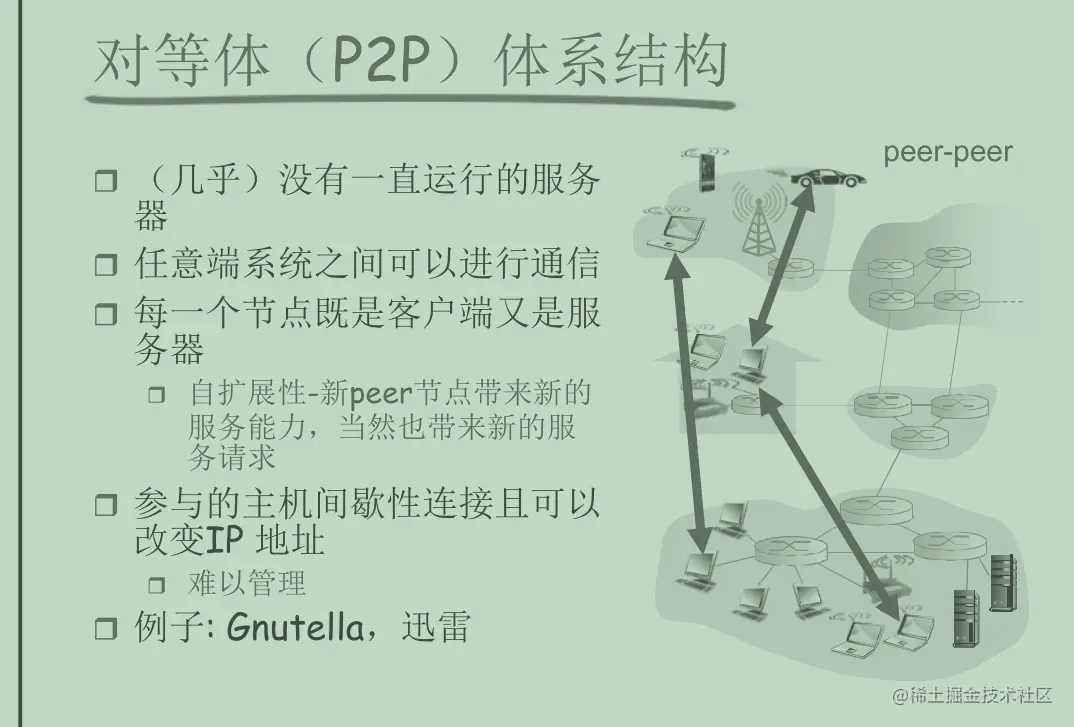

对等模式(P2P:Peer To Peer)

在这里插入图片描述

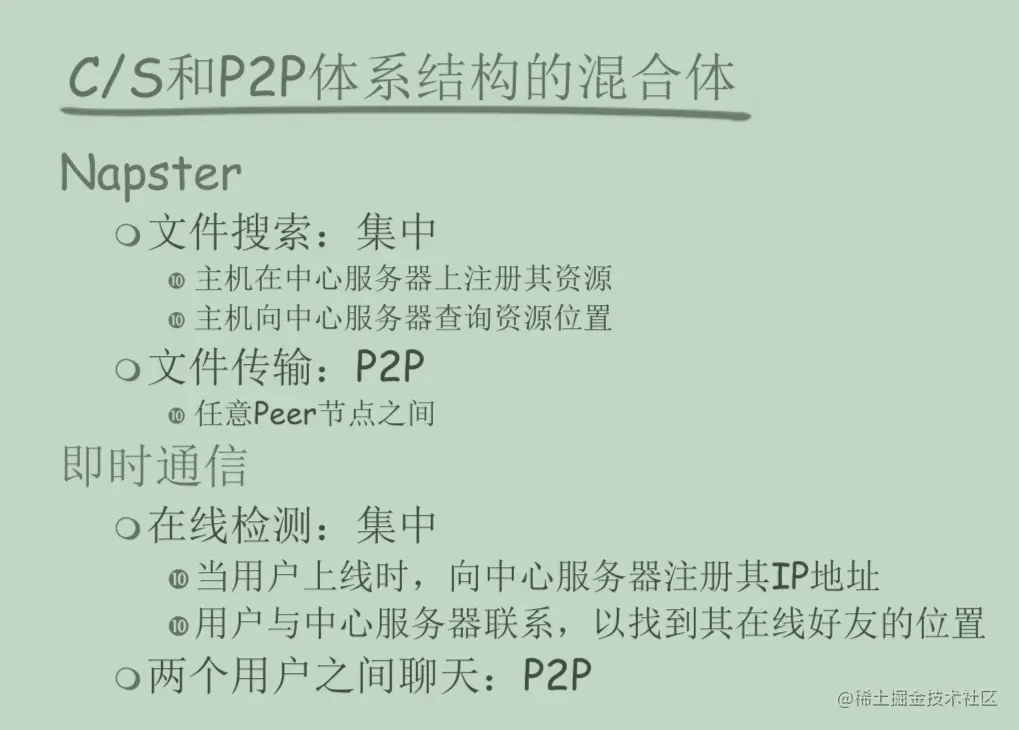

混合体：客户-服务器和对等体系结构

在这里插入图片描述 在这里插入图片描述

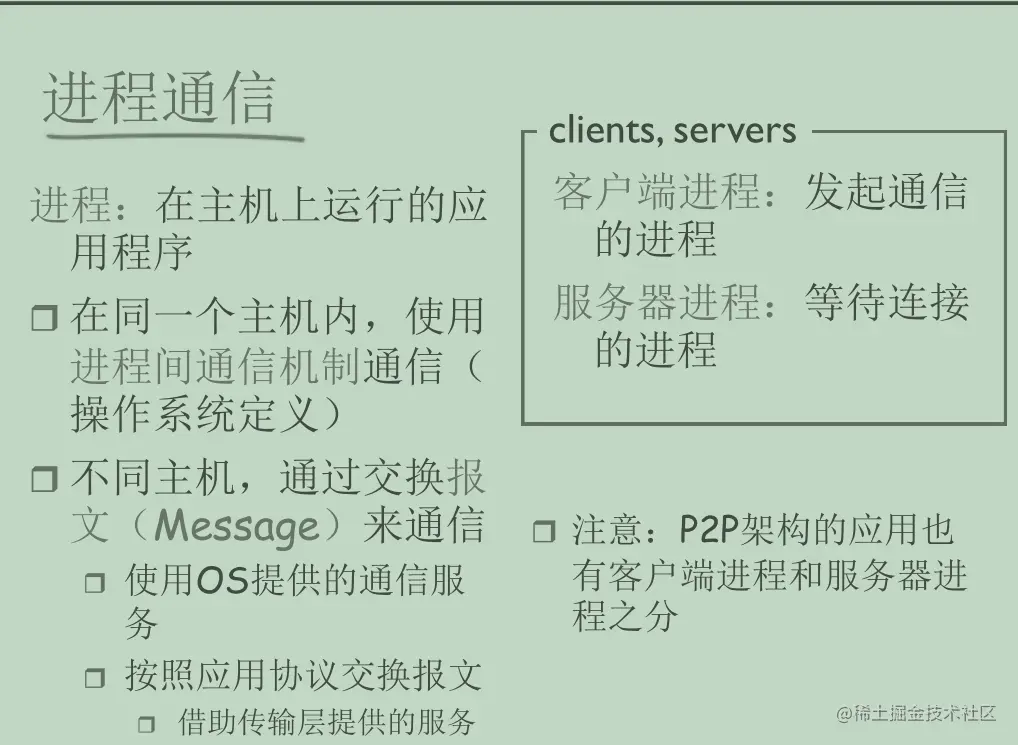

进程通信

在这里插入图片描述

分布式进程通信需要解决的问题

在这里插入图片描述

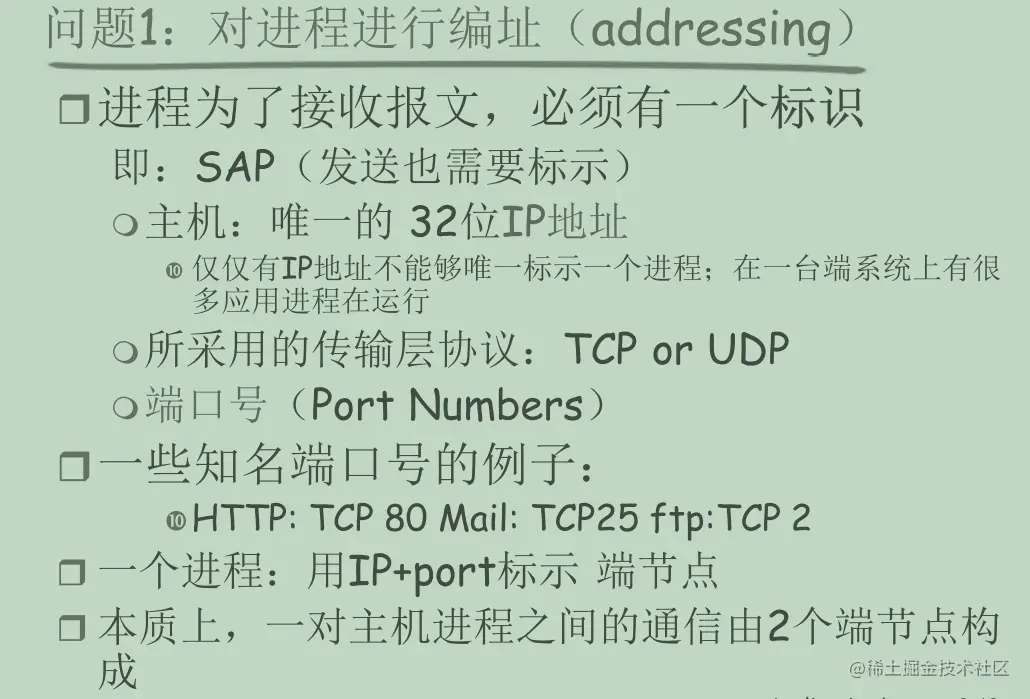

问题1：进程标示和寻址问题（服务用户）

  • HTTP默认端口号 80 SMTP ： 25 在这里插入图片描述

问题2：传输层提供的服务-层间信息的代表

在这里插入图片描述

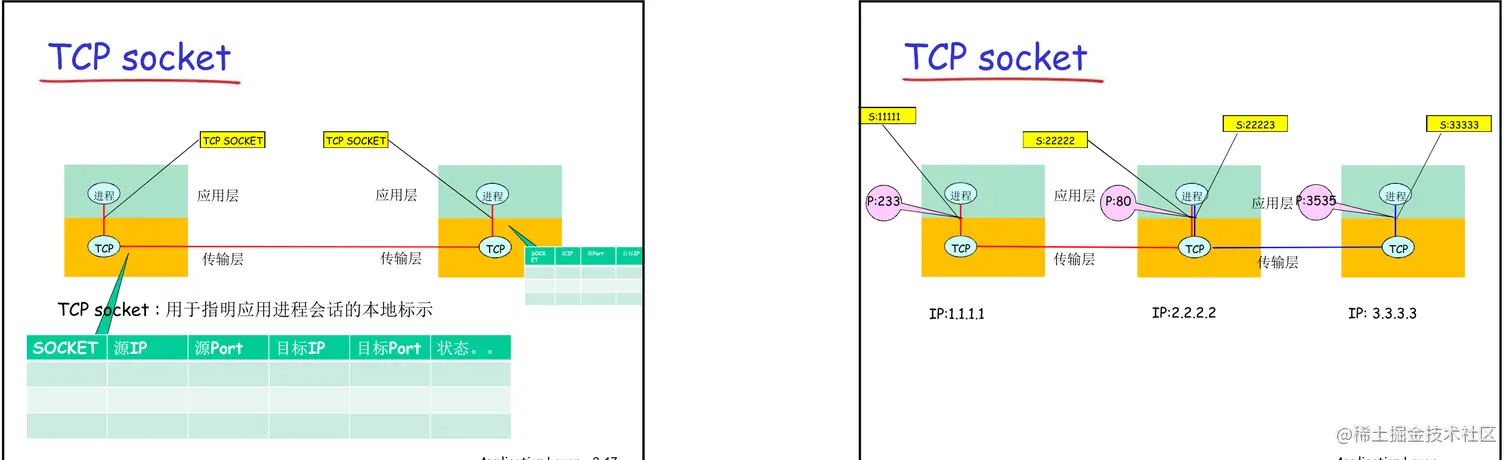

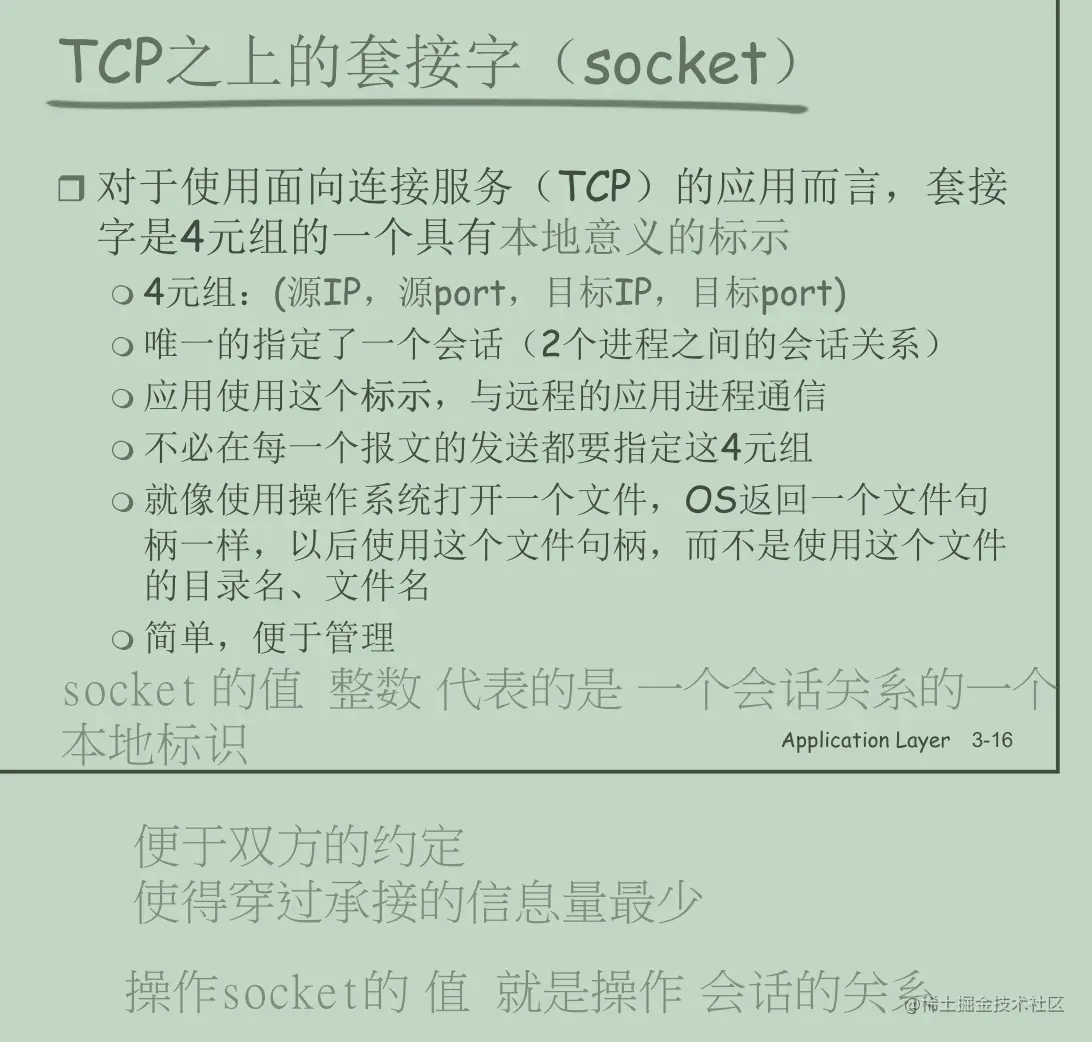

TCP上的socket

在这里插入图片描述

在这里插入图片描述

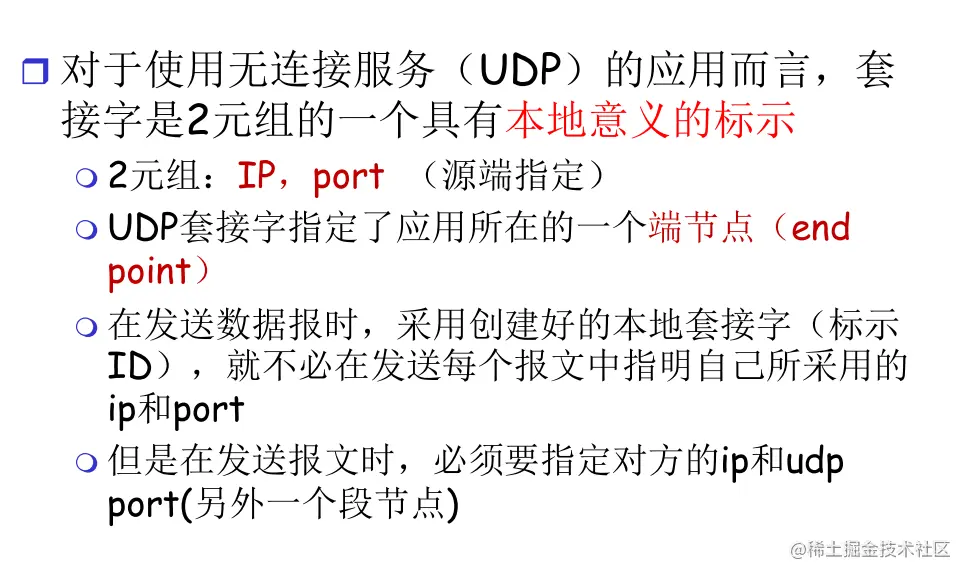

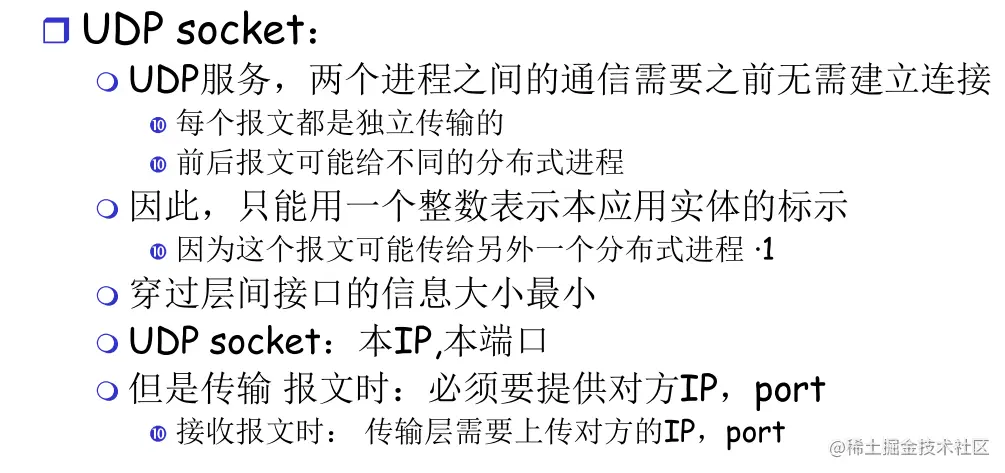

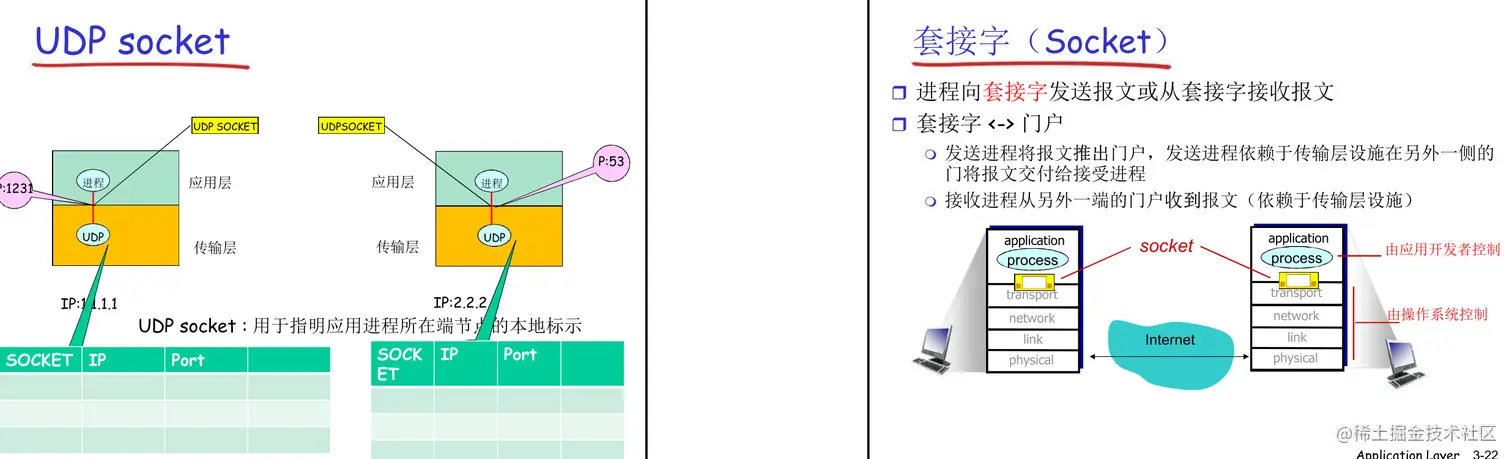

UDP上的socket

在这里插入图片描述 在这里插入图片描述 在这里插入图片描述

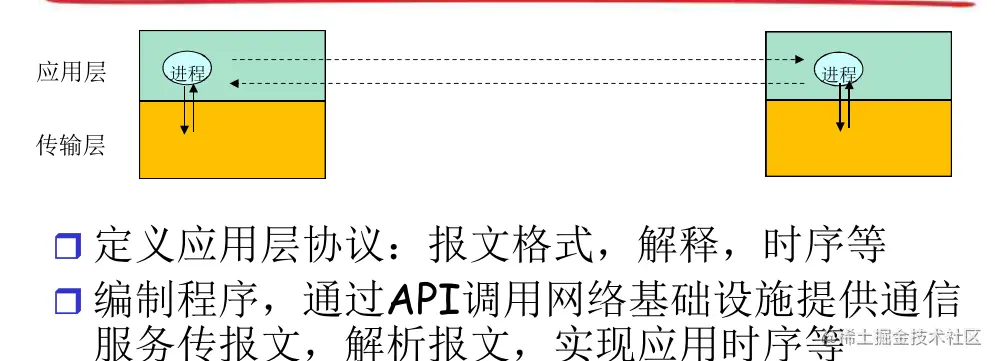

问题3：如何使用传输层提供的服务实现应用

在这里插入图片描述

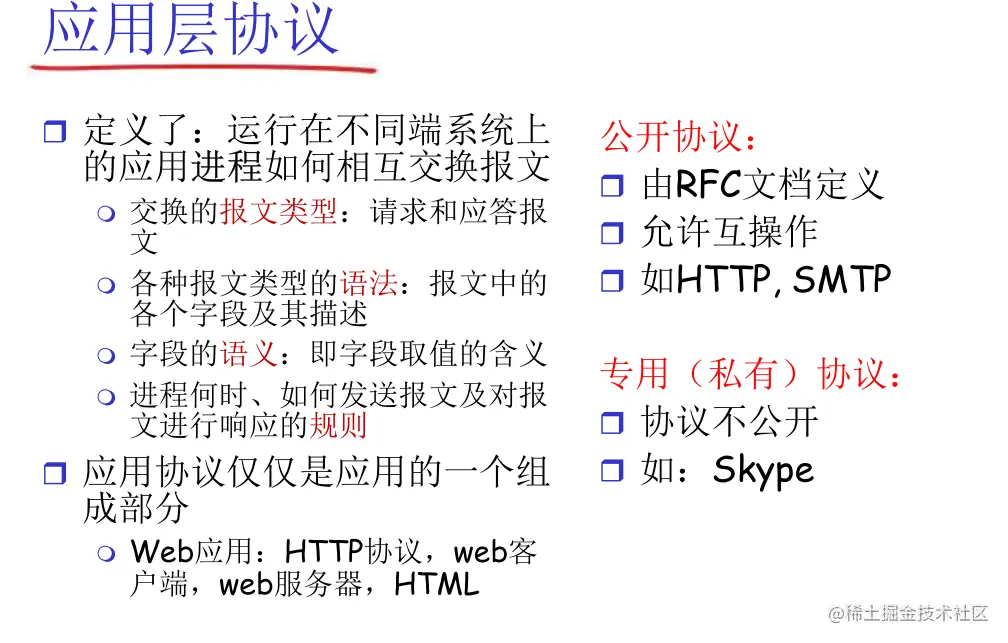

应用层协议

在这里插入图片描述

  • 应用需要传输层提供什么样的服务？ 如何描述传输层的服务? 在这里插入图片描述

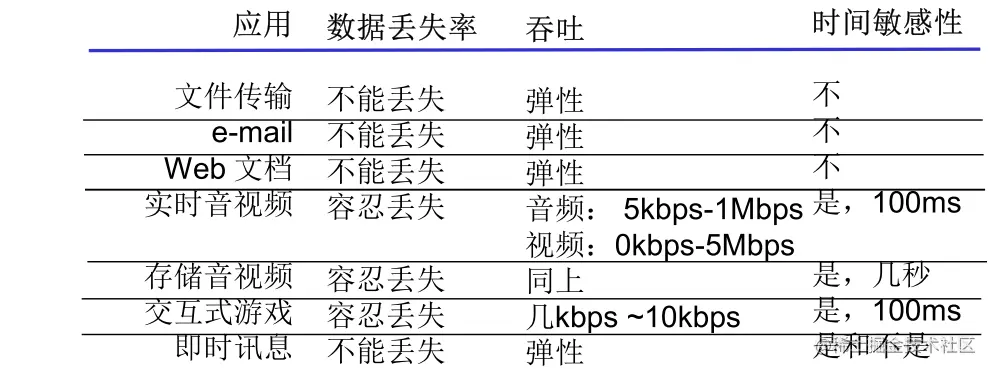

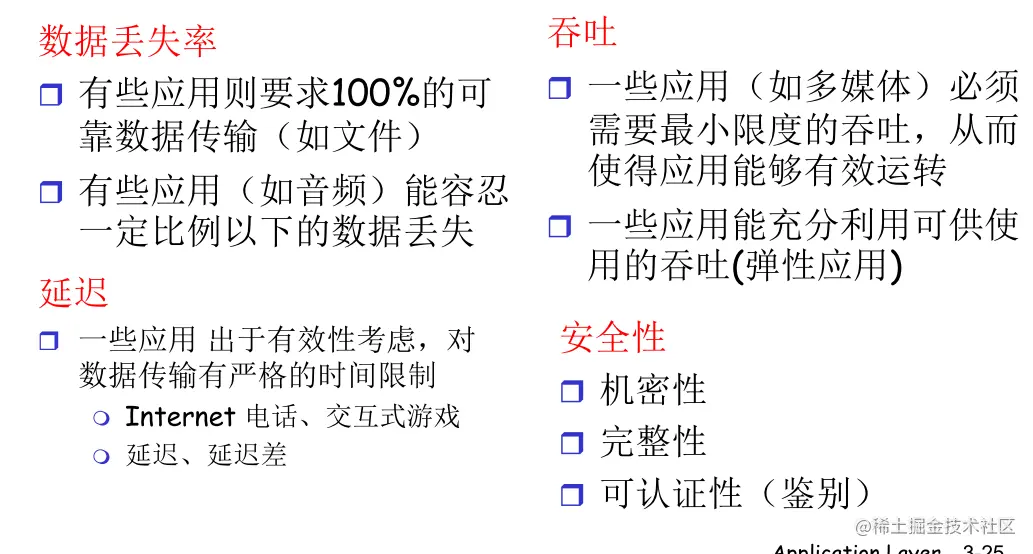

  • 常见应用对传输服务的要求 在这里插入图片描述

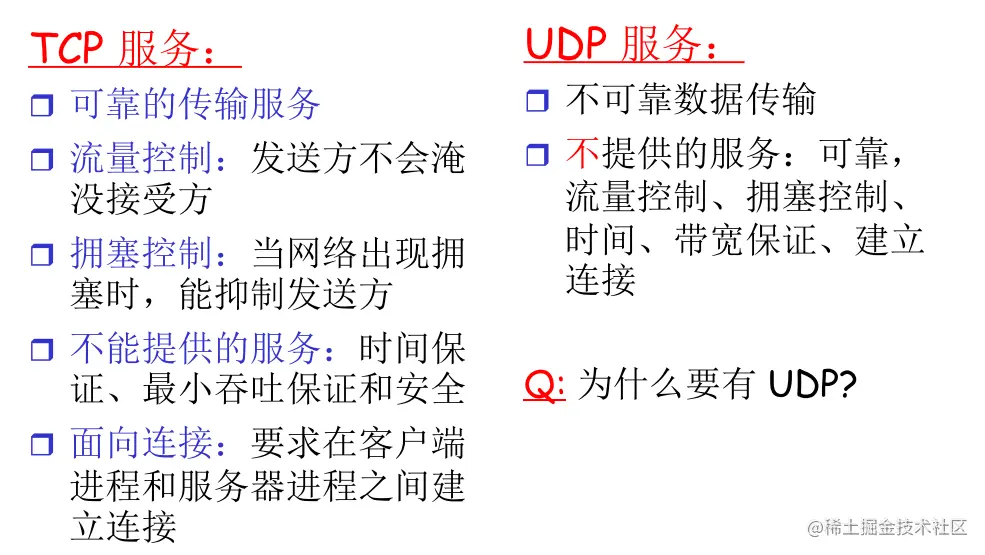

Internet 传输层提供的服务

在这里插入图片描述

为什么要有UDP

在这里插入图片描述 在这里插入图片描述

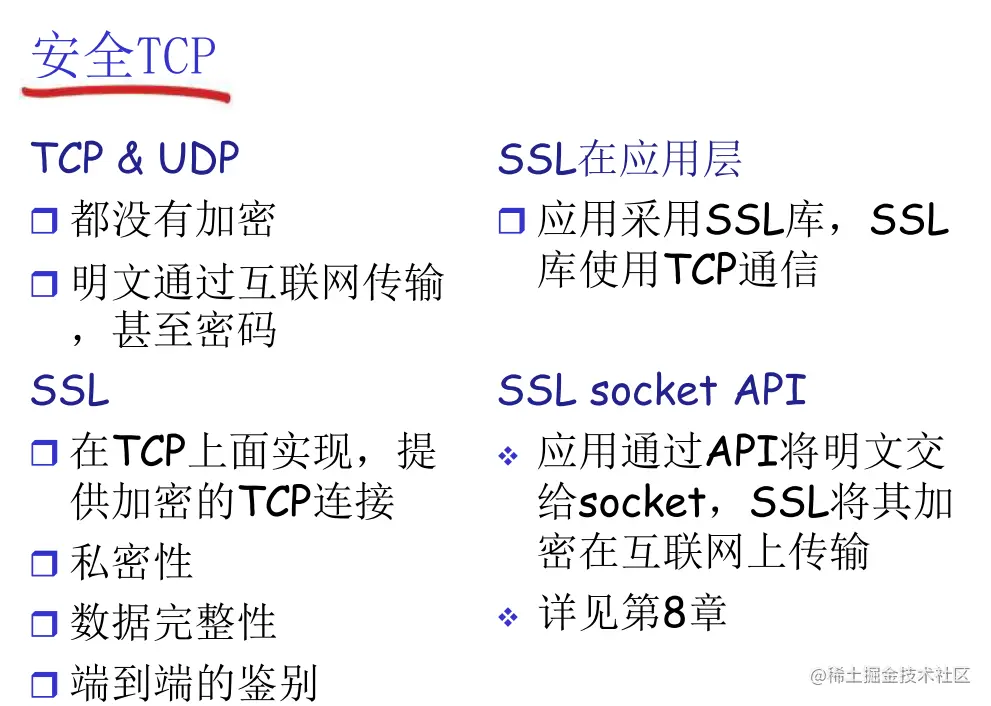

安全&TCP

在这里插入图片描述

2.2 Web and HTTP

在这里插入图片描述

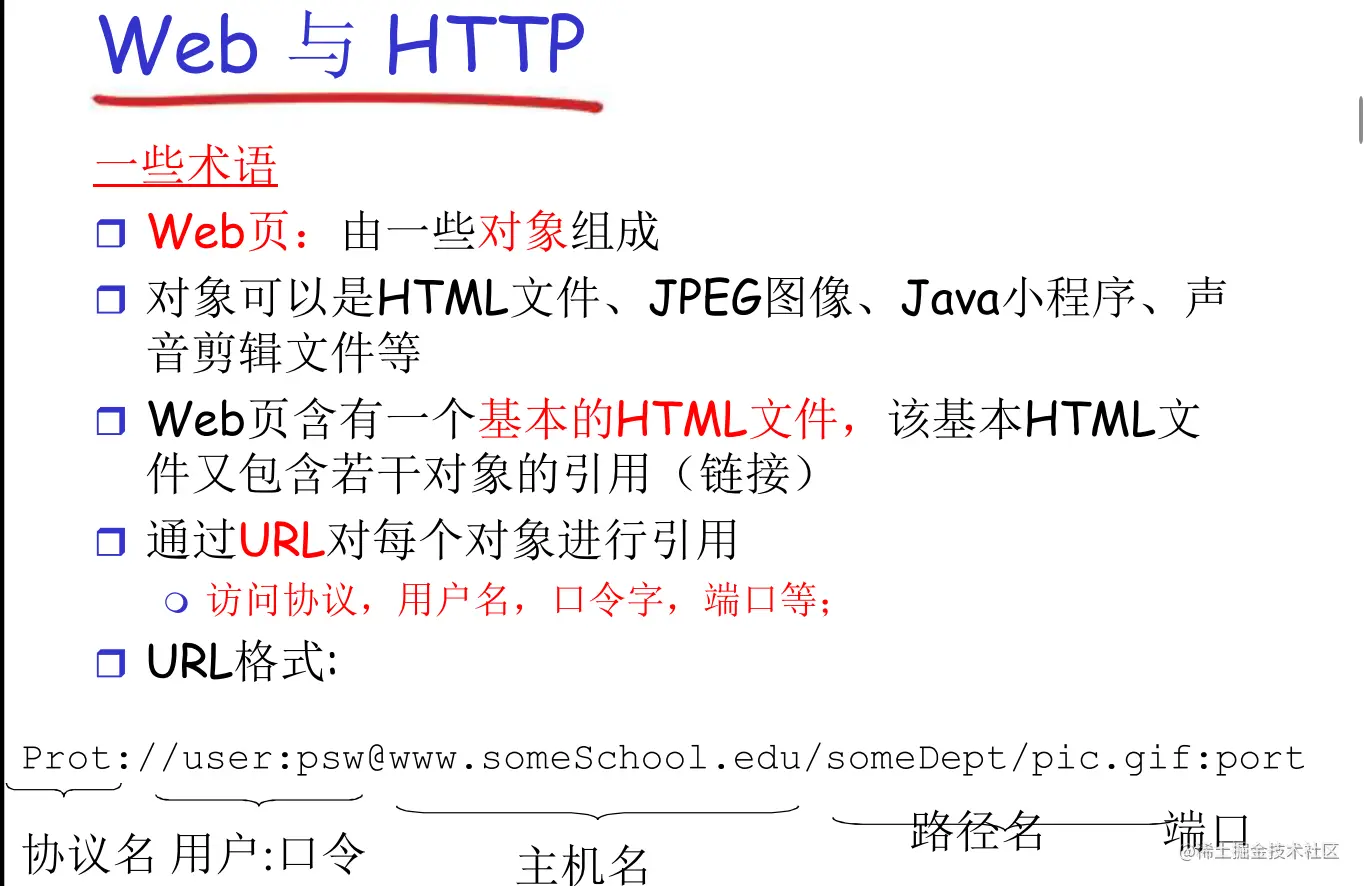

HTTP

  • 超文本传输协议( HyperText Transfer Protocol) : 文本与文本之间任意指向的关系 在这里插入图片描述
  • Web页面（也叫文档） : 由对象注册的，一个对象只是一个文件.
  • 多数Web页面含有一个基本的HTML文件 在这里插入图片描述

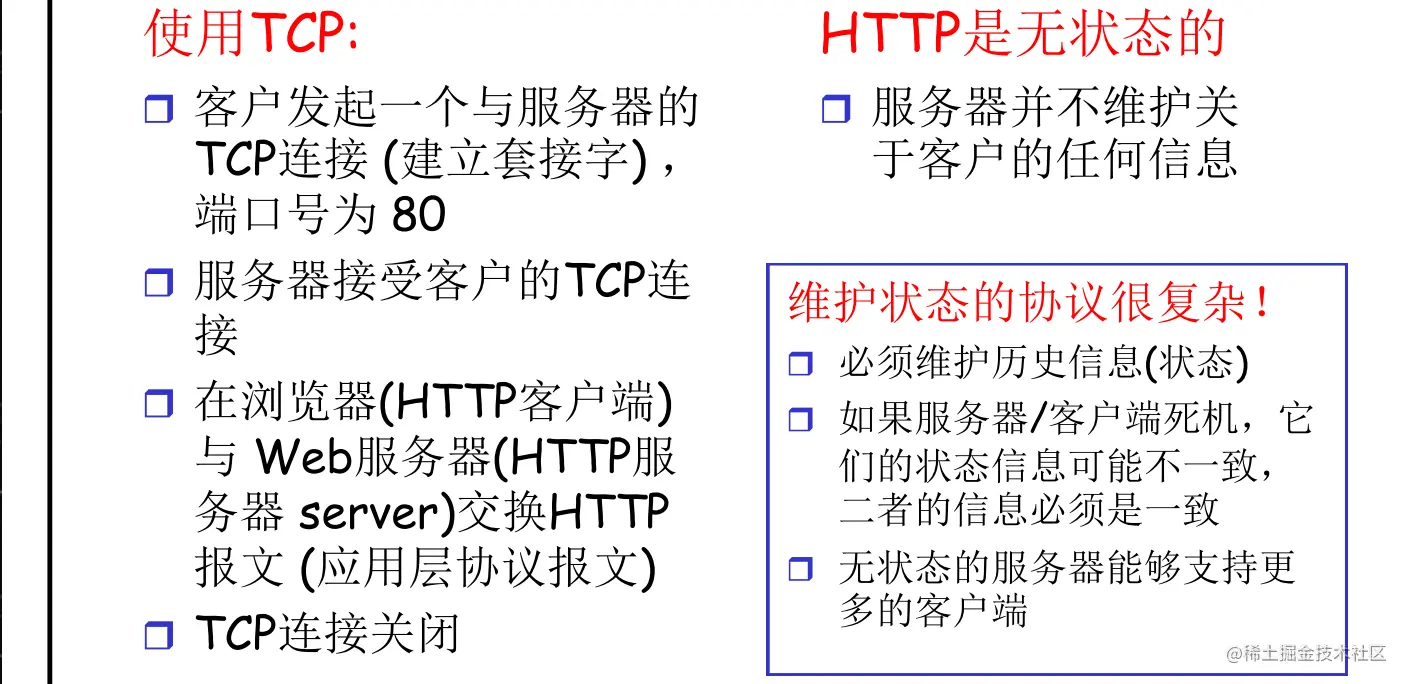

HTTP连接

在这里插入图片描述

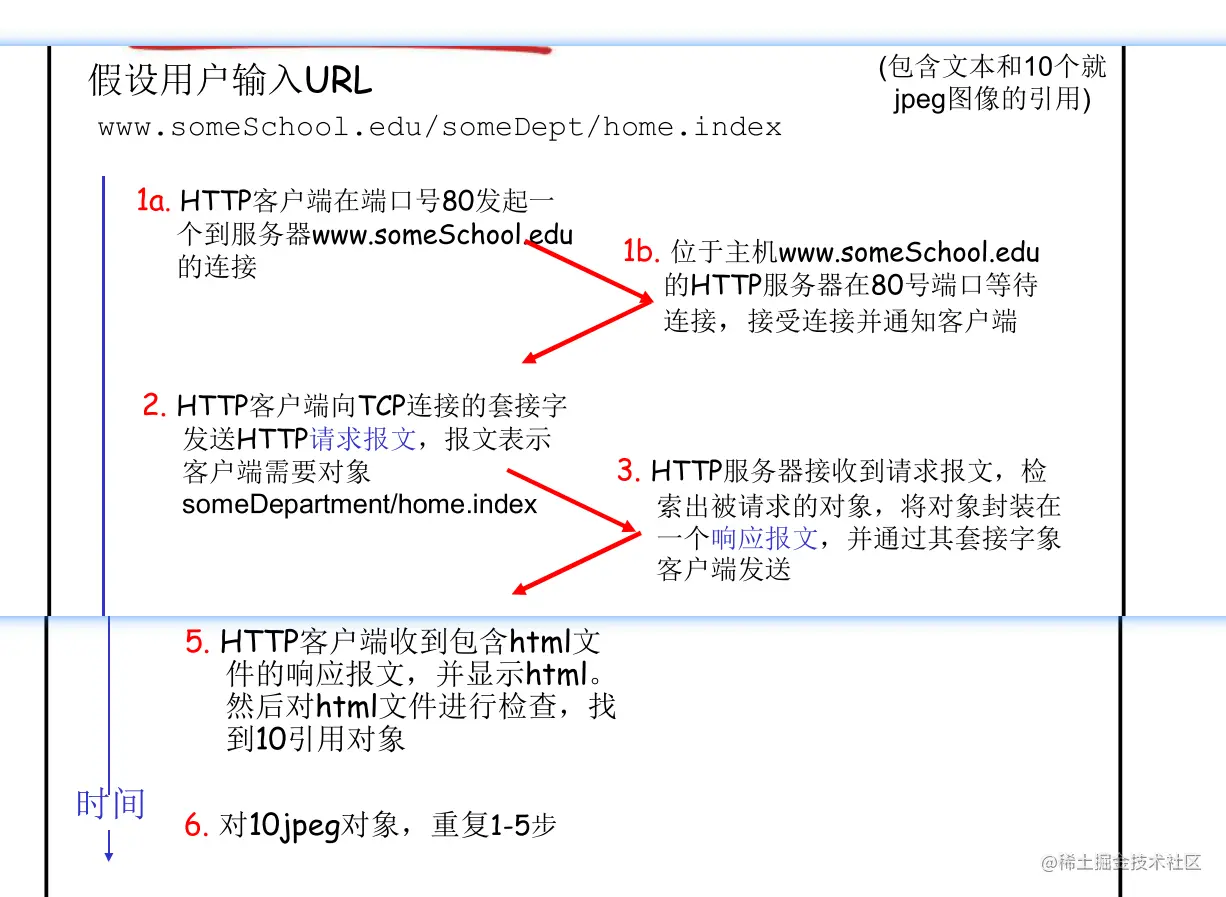

  • 非持久HTTP连接 在这里插入图片描述

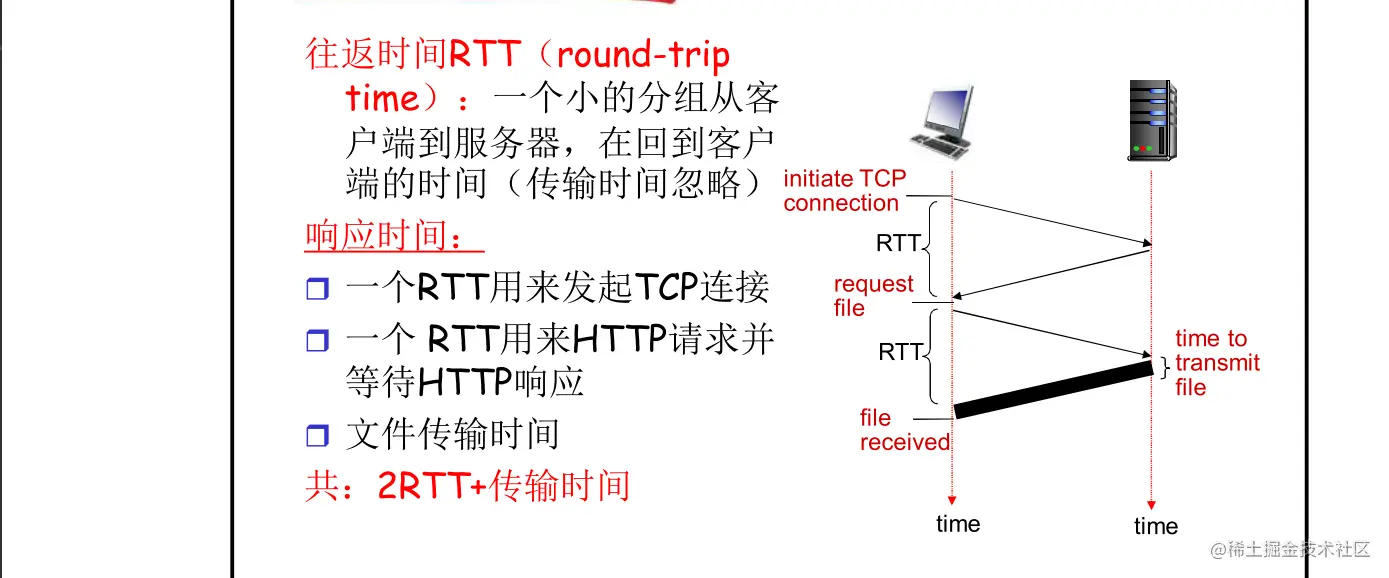

  • 响应时间模型 在这里插入图片描述

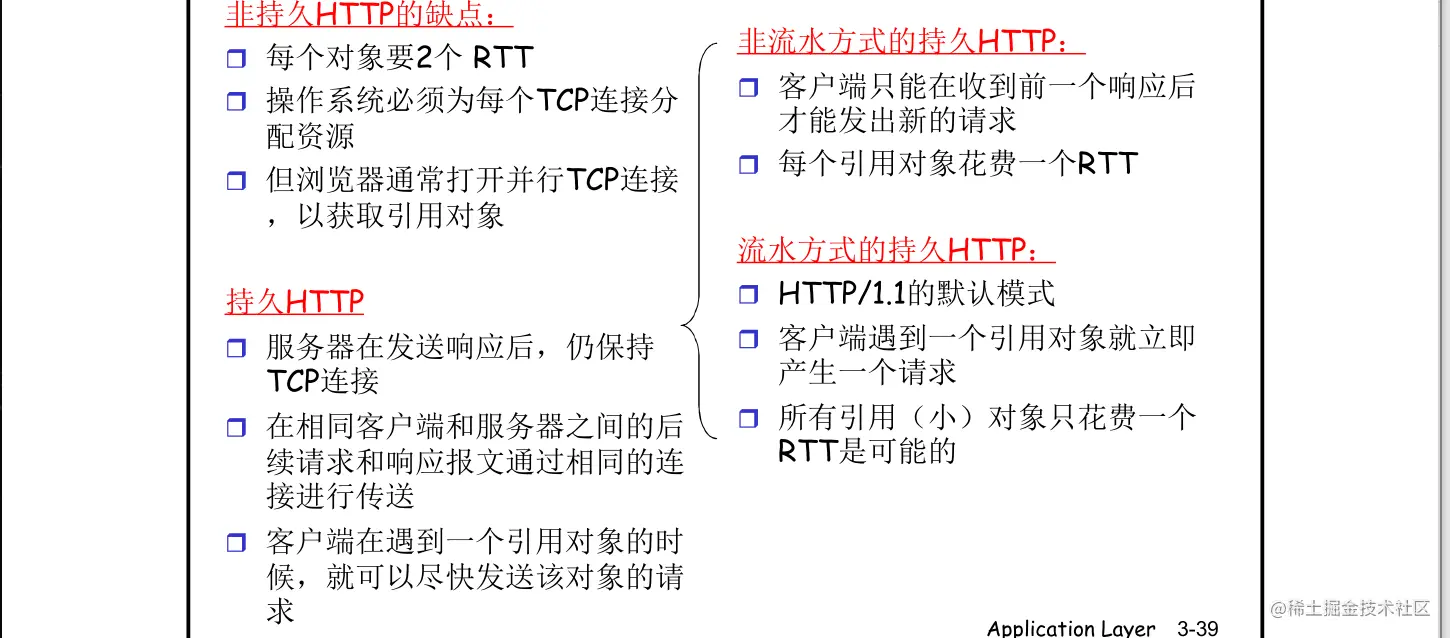

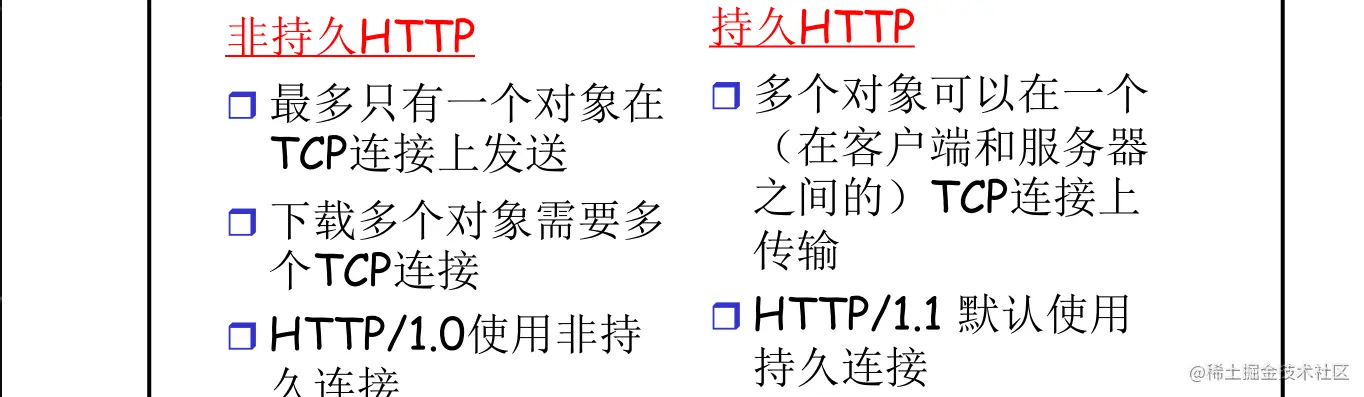

  • 持久HTPP 在这里插入图片描述

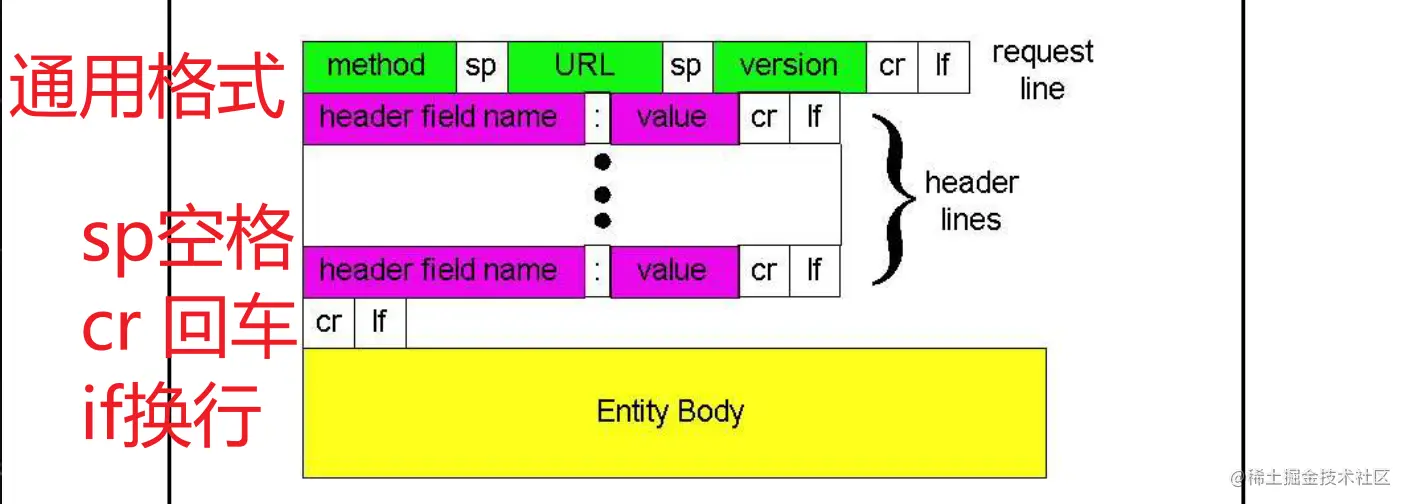

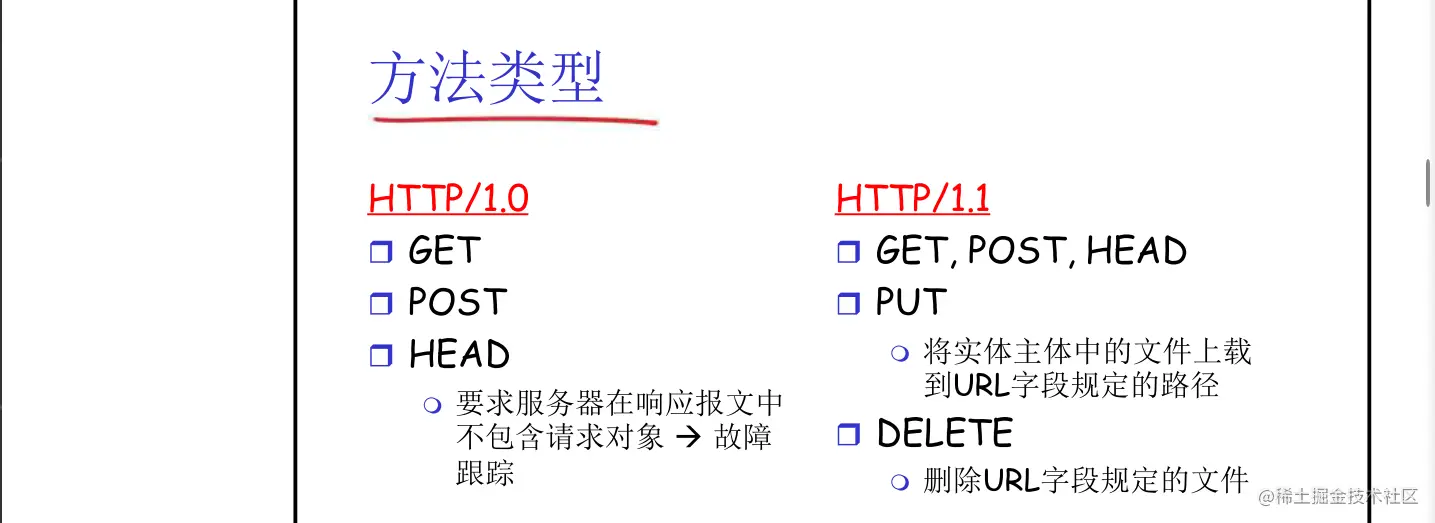

HTTP请求报文

在这里插入图片描述

在这里插入图片描述

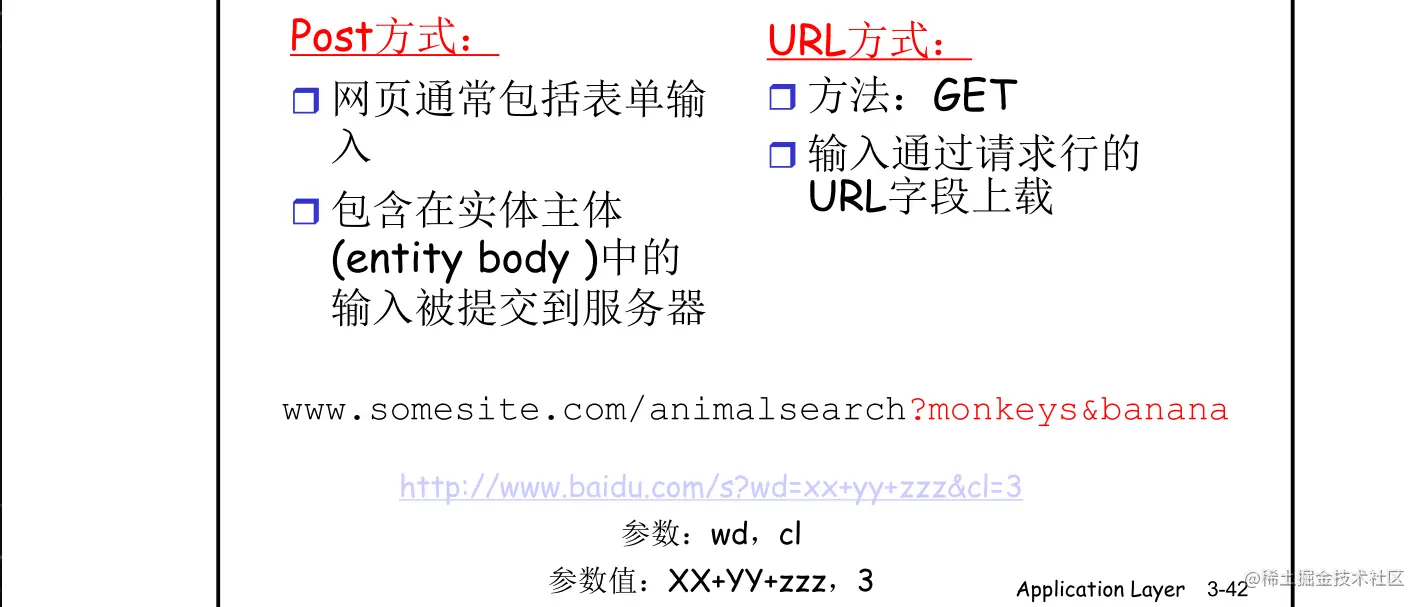

  • 提交表单输入 在这里插入图片描述 在这里插入图片描述 在这里插入图片描述 在这里插入图片描述

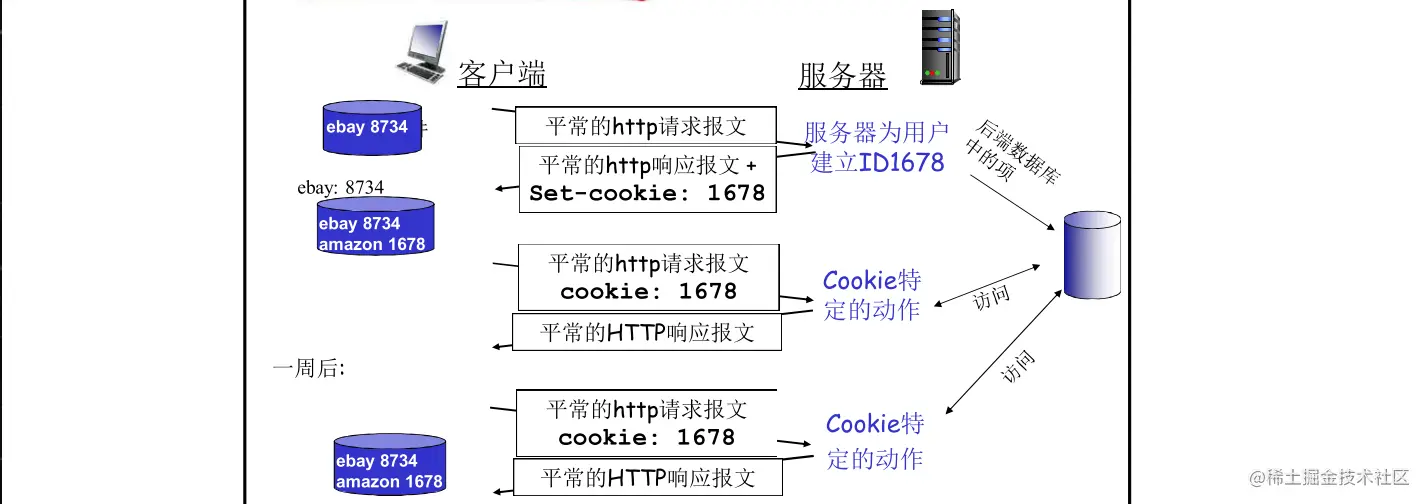

用户-服务器状态 ： cookies

在这里插入图片描述 在这里插入图片描述

在这里插入图片描述

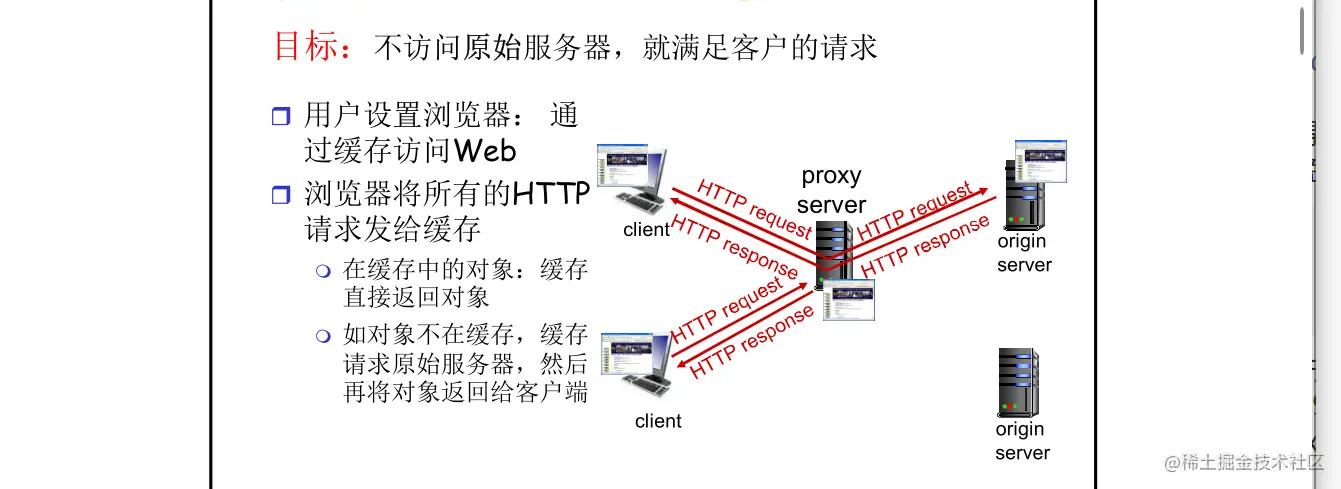

Web缓存 (代理(proxy server)服务器)

在这里插入图片描述

  • 缓存既是客户端又是 服务器
  • 通常缓存是由ISP安 装 (大学、公司、居 民区ISP) 为什么要使用Web缓存 ？ 降低客户端的请求响应时 间 可以大大减少一个机构内 部网络与Internent接入 链路上的流量 互联网大量采用了缓存： 可以使较弱的ICP也能够 有效提供内容 在这里插入图片描述

在这里插入图片描述 在这里插入图片描述

改进

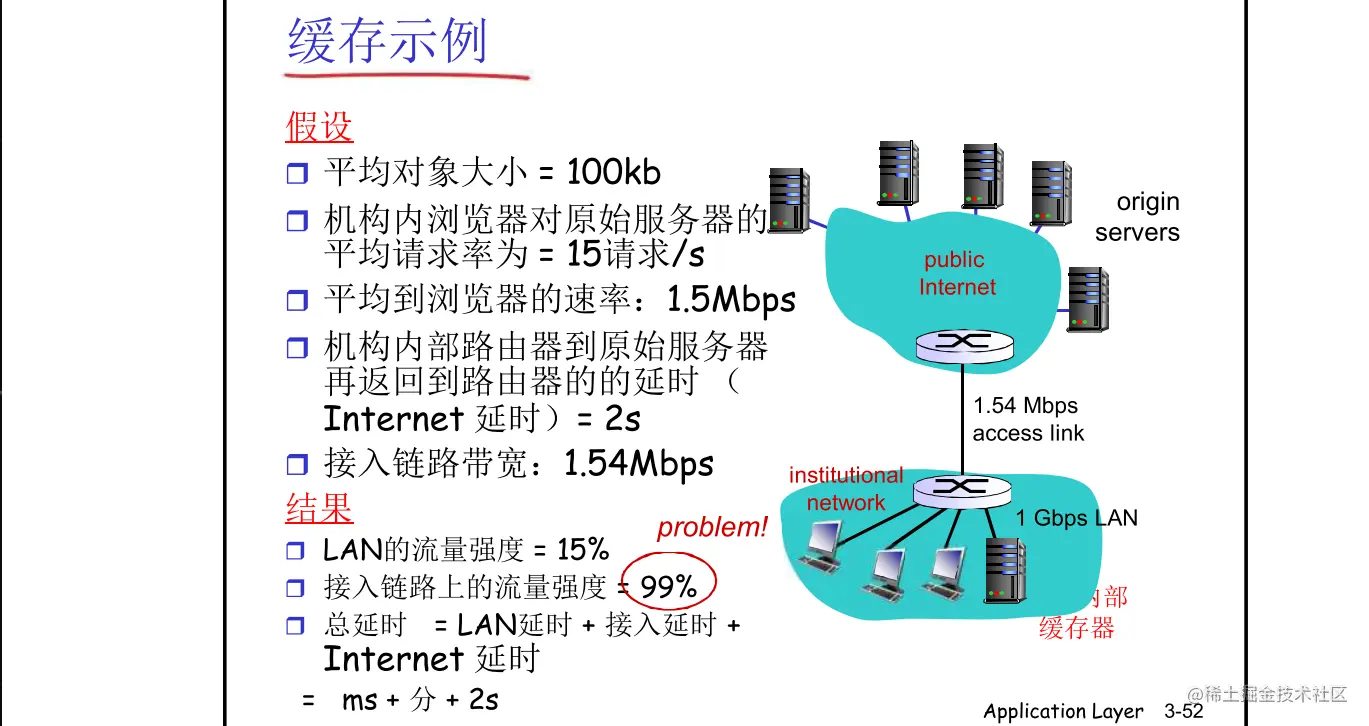

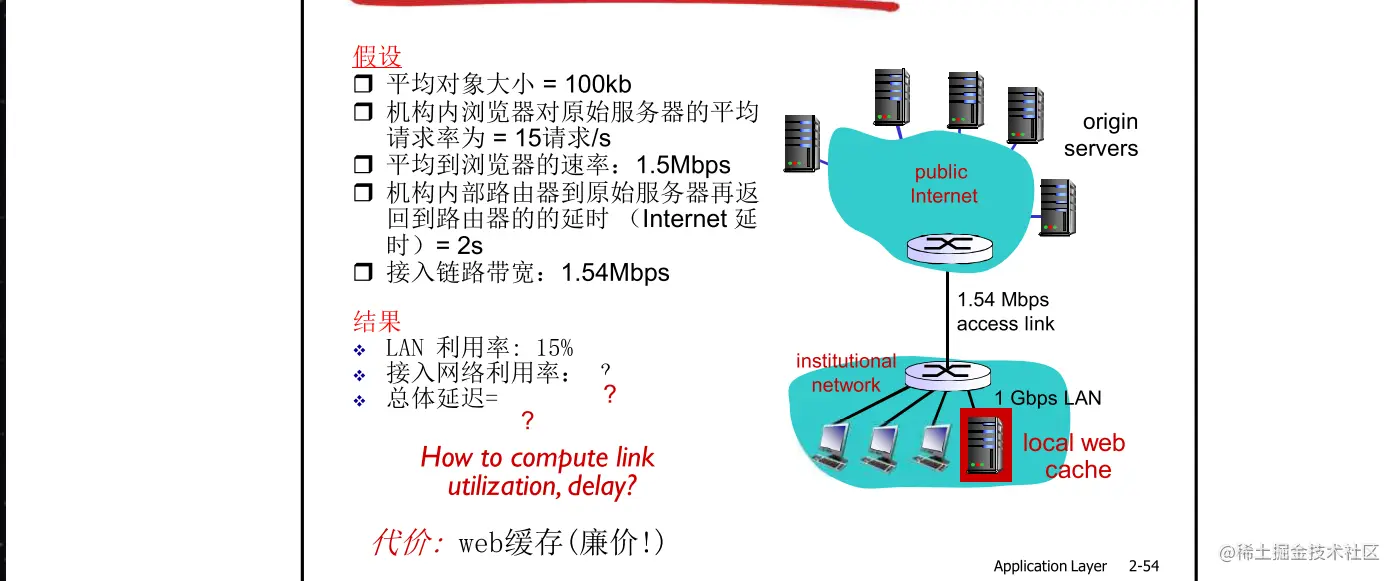

缓存例子：安装本地缓存 在这里插入图片描述

在这里插入图片描述

  • 总体延迟：  = 0.6 * (从原始服务器获取对象的 延迟) +0.4 * (从缓存获取对象的延 迟)  = 0.6 (2.01) + 0.4 (~msecs)  = ~ 1.2 secs  比安装154Mbps链路还来得小 (而且 比较便宜!)

条件GET方法

在这里插入图片描述

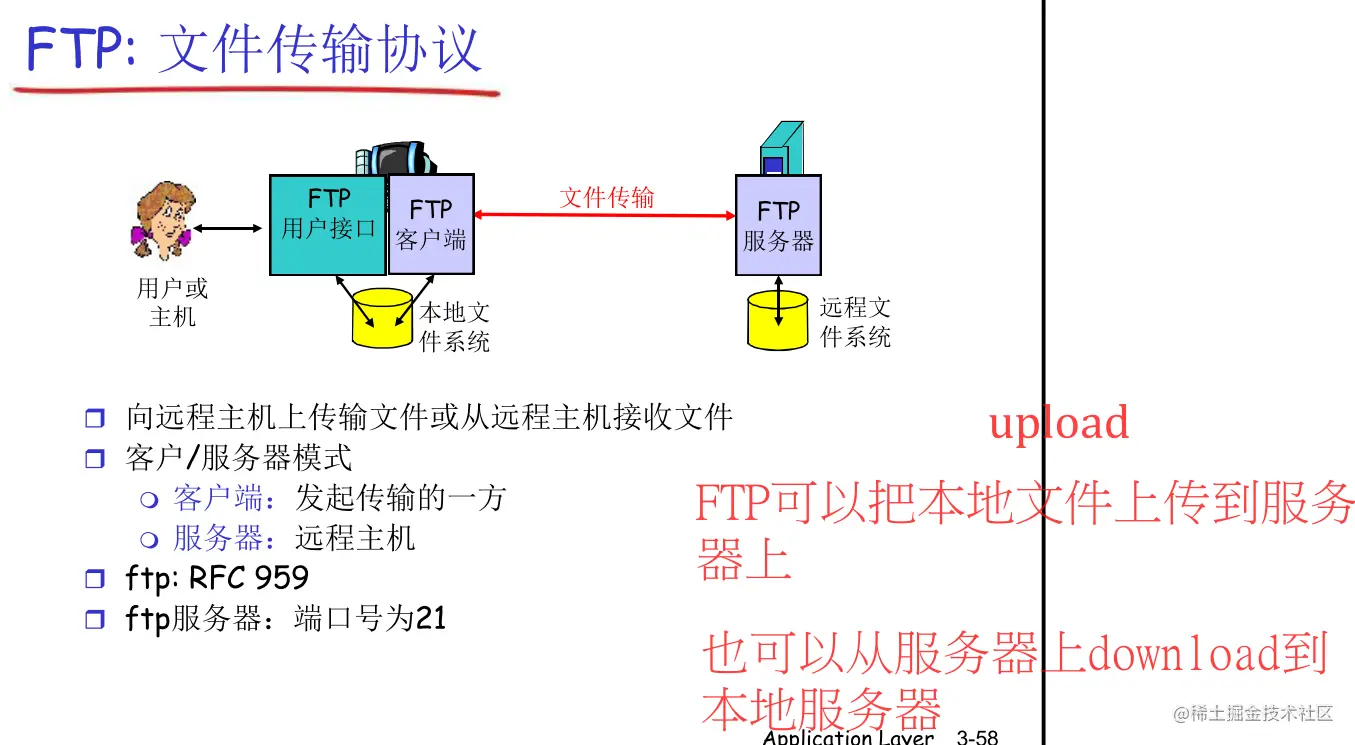

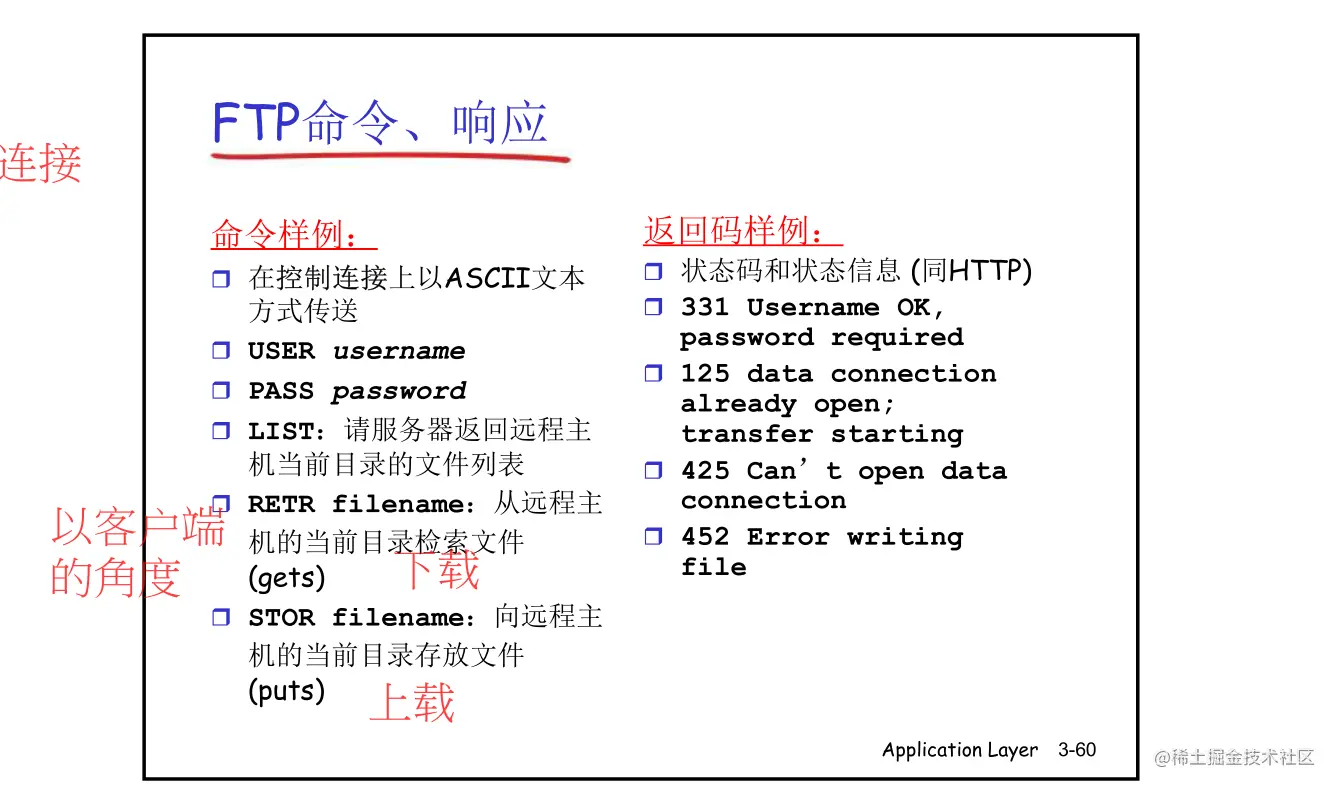

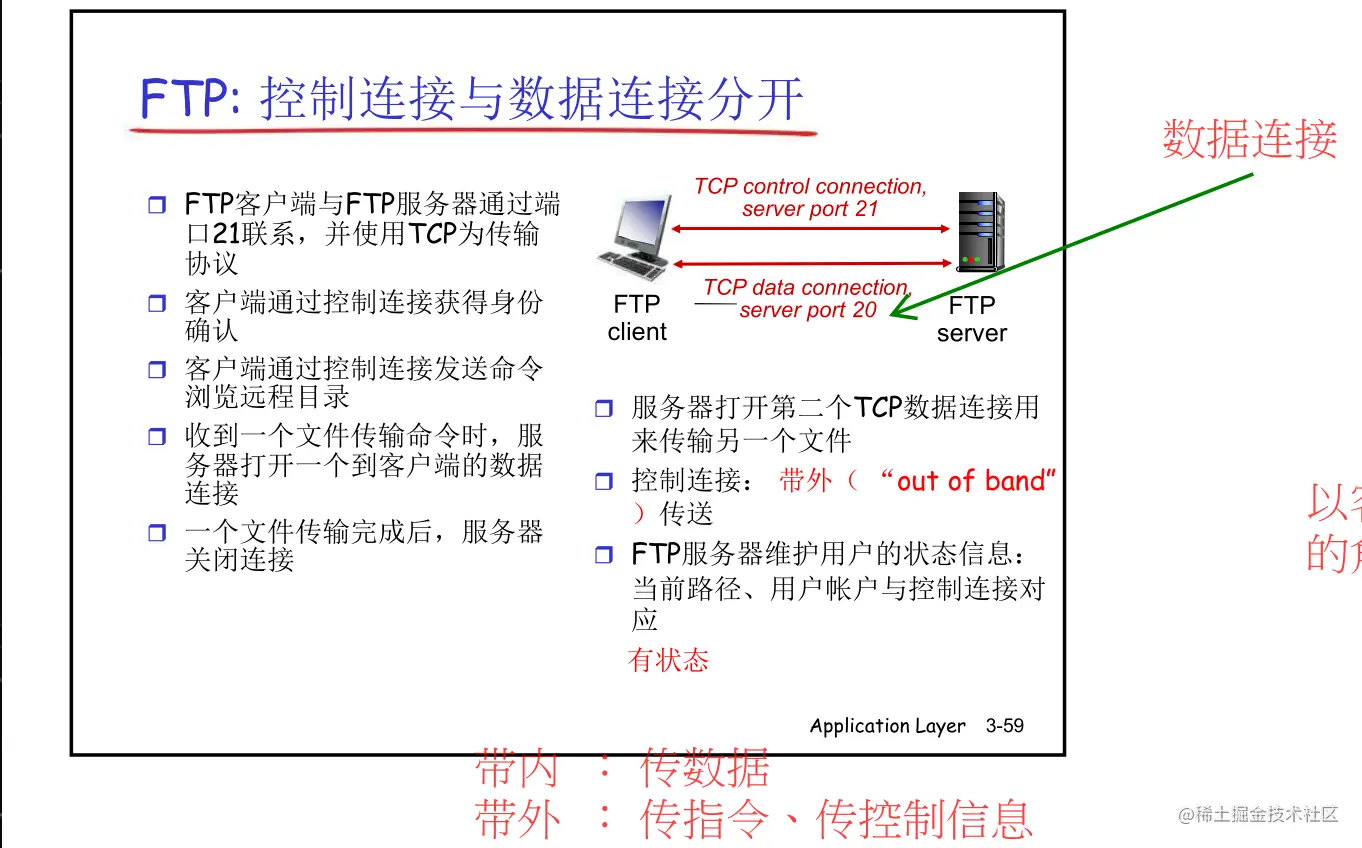

FTP： 文件传输协议

在这里插入图片描述 在这里插入图片描述 在这里插入图片描述

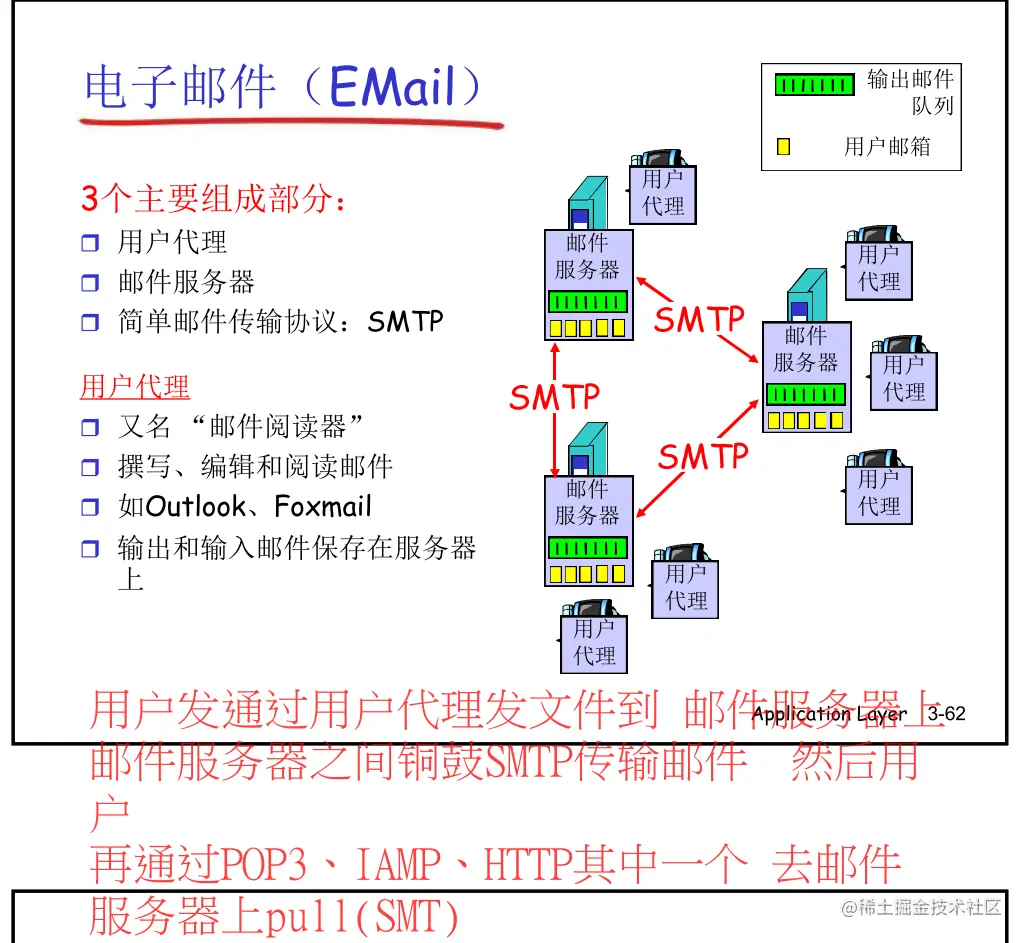

电子邮件（EMail）

在这里插入图片描述

  • 邮件服务器
    •  邮箱中管理和维护发送给用户 的邮件
    • 输出报文队列保持待发送邮件 报文
    •  邮件服务器之间的SMTP协议 ：发送email报文
      •  客户：发送方邮件服务器
      •  服务器：接收端邮件服务 器
  • 使用TCP在客户端和服务器之间传送报文，端口 号为25
  • 直接传输：从发送方服务器到接收方服务器
  • 传输的3个阶段 握手 传输报文 关闭
  • 命令/响应交互 命令：ASCII文本 响应：状态码和状态信息
  • 报文必须为7位ASCII码

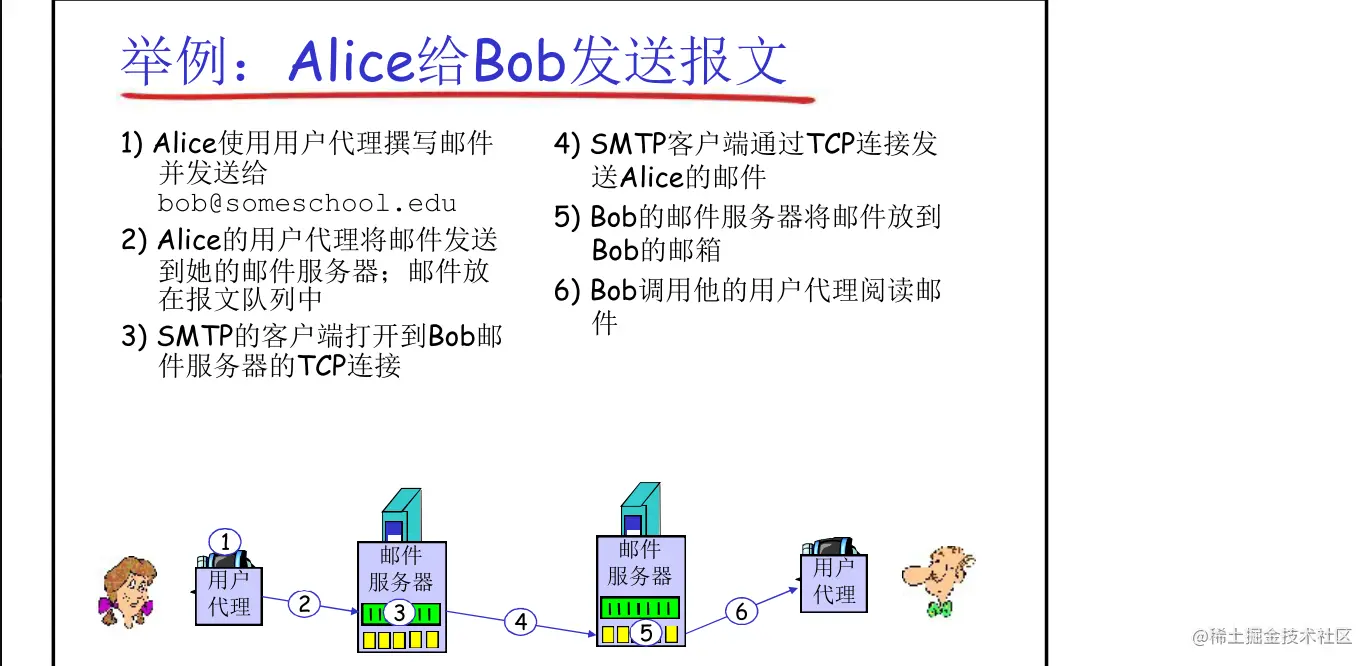

eg

在这里插入图片描述

简单的SMTP交互

  • telnet servername 25
  •  enter HELO, MAIL FROM, RCPT TO, DATA, QUIT commands

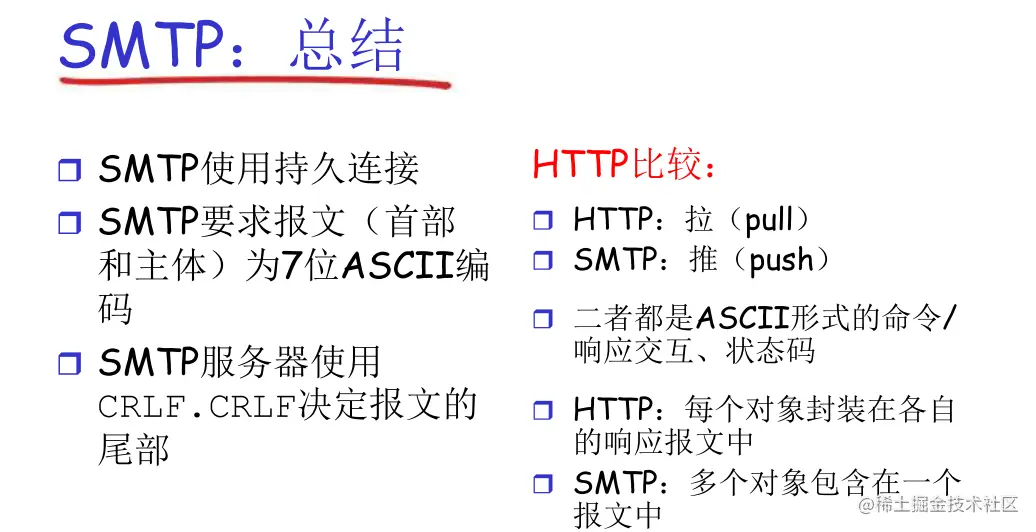

小结

  • HTPP ：拉协议 ，用户使用HTTP从服务器拉取这些信息
  • SMTP ：推协议,发送邮件服务器把文件推向接受邮件服务器。 在这里插入图片描述

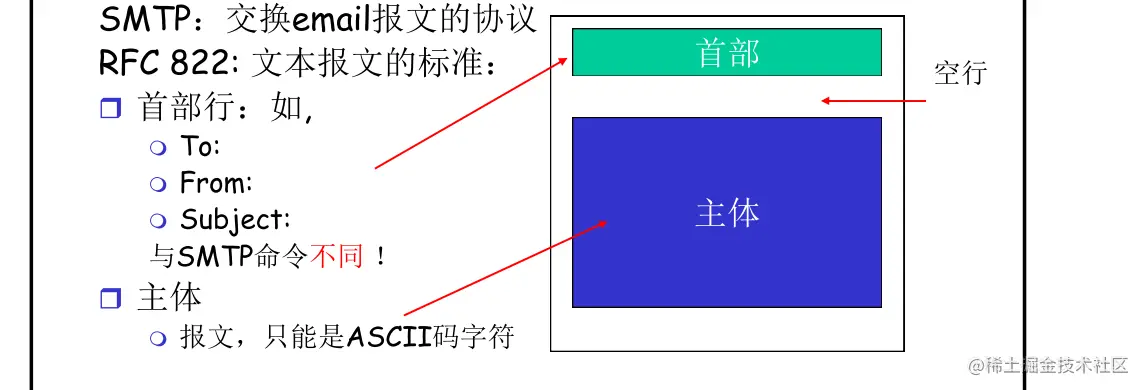

邮件报文格式

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

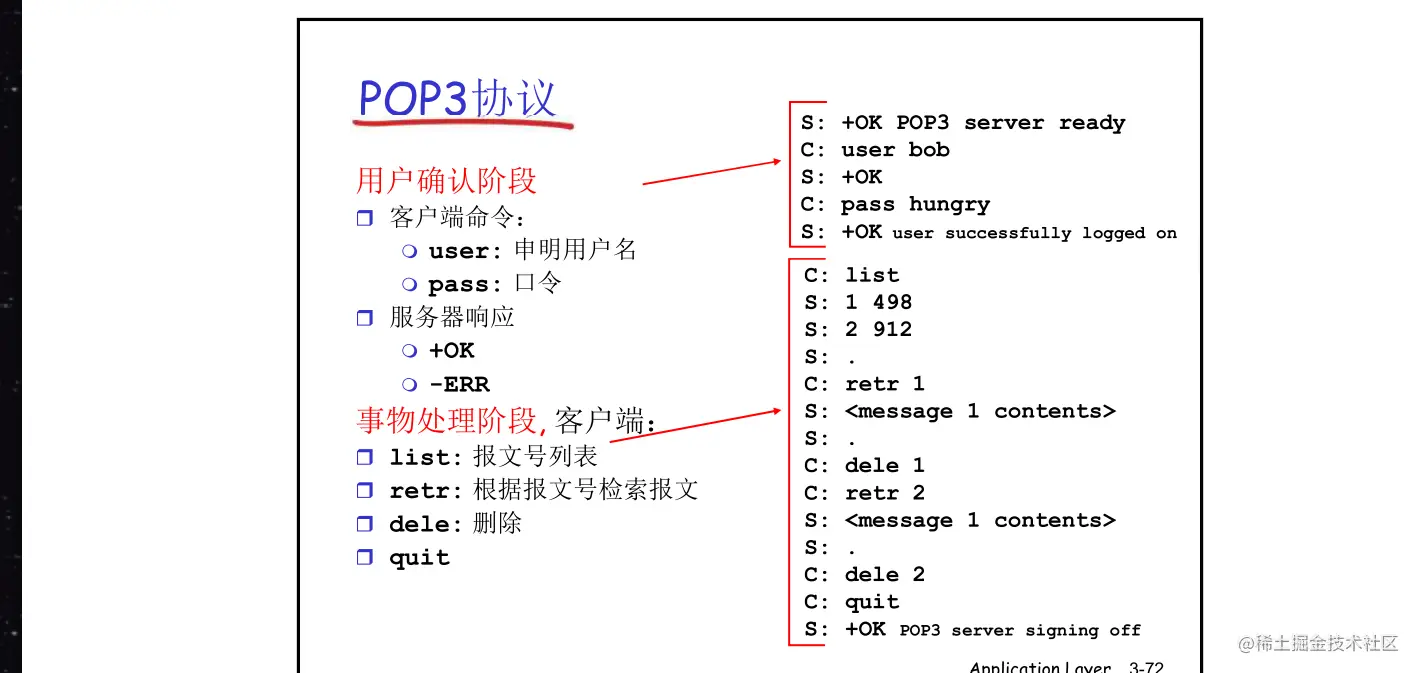

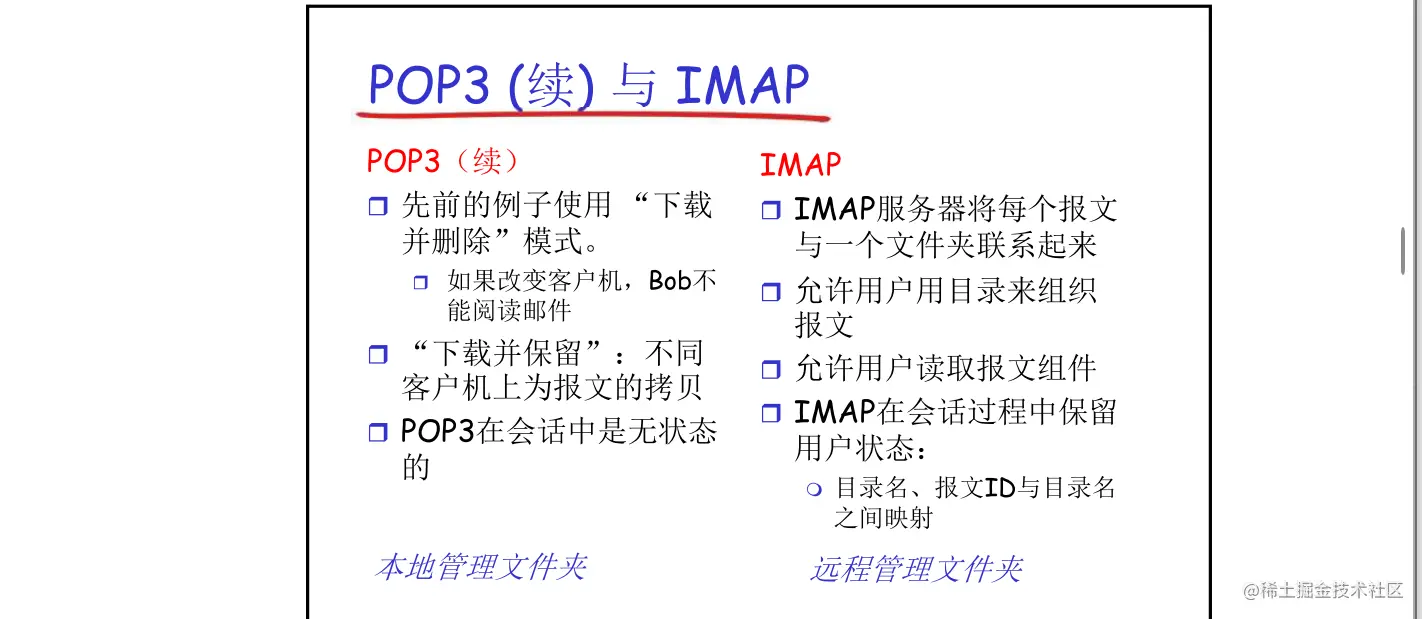

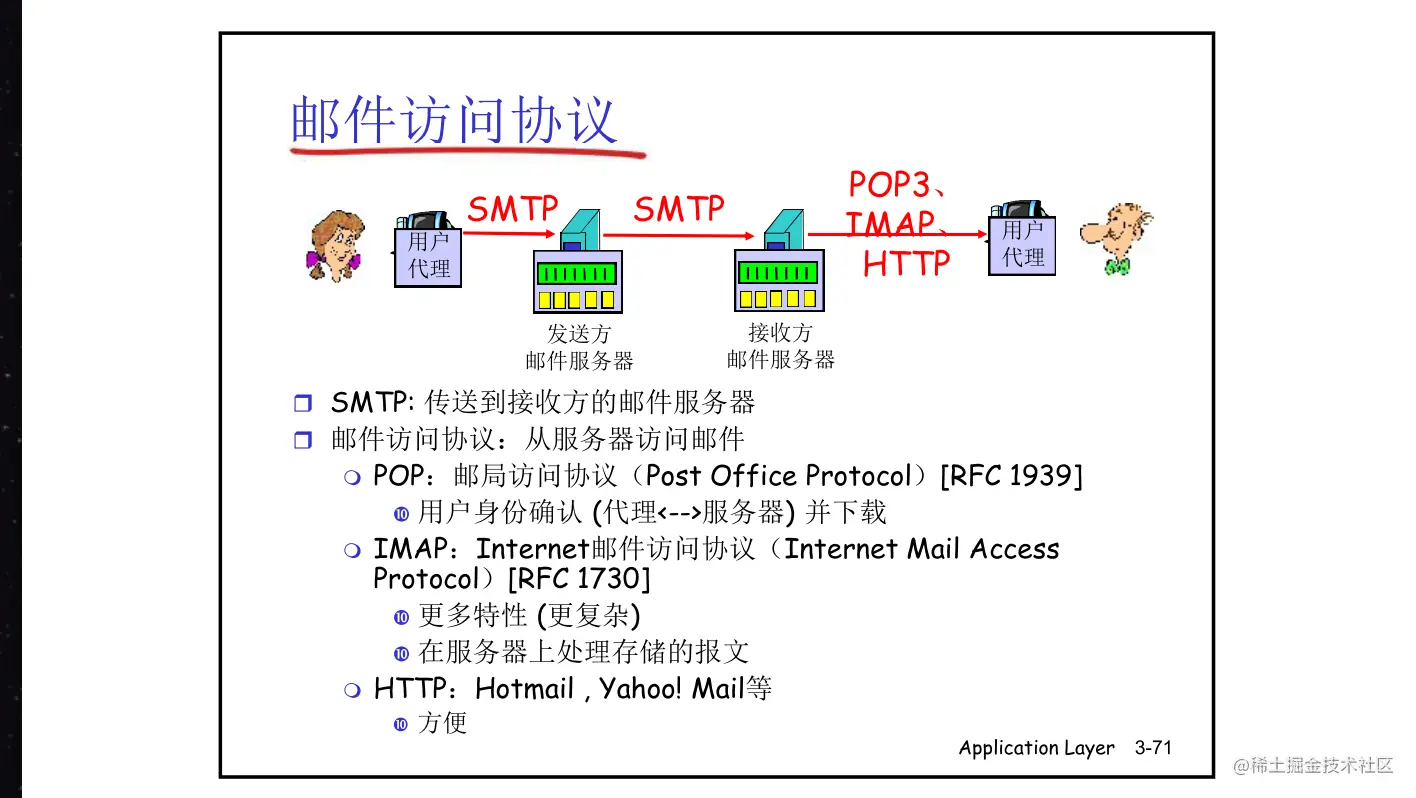

POP3

在这里插入图片描述 在这里插入图片描述

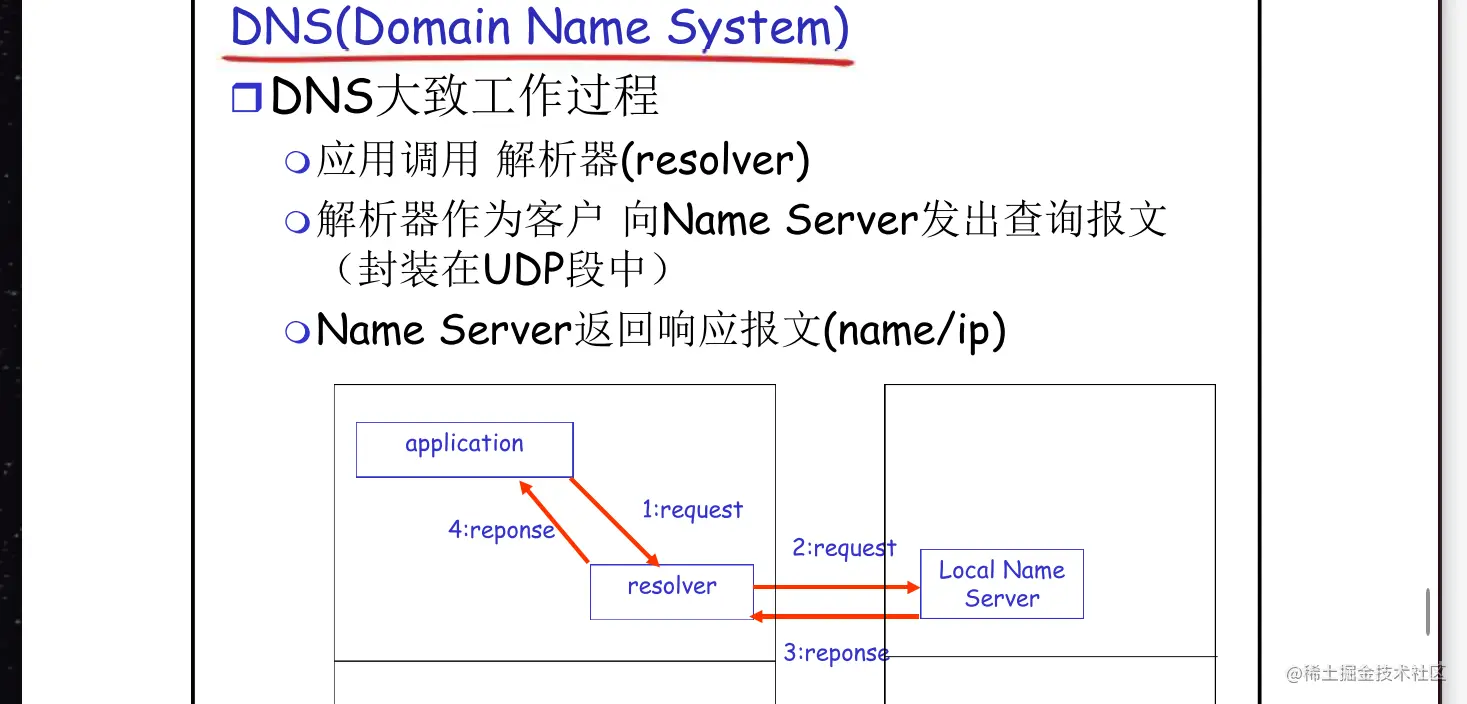

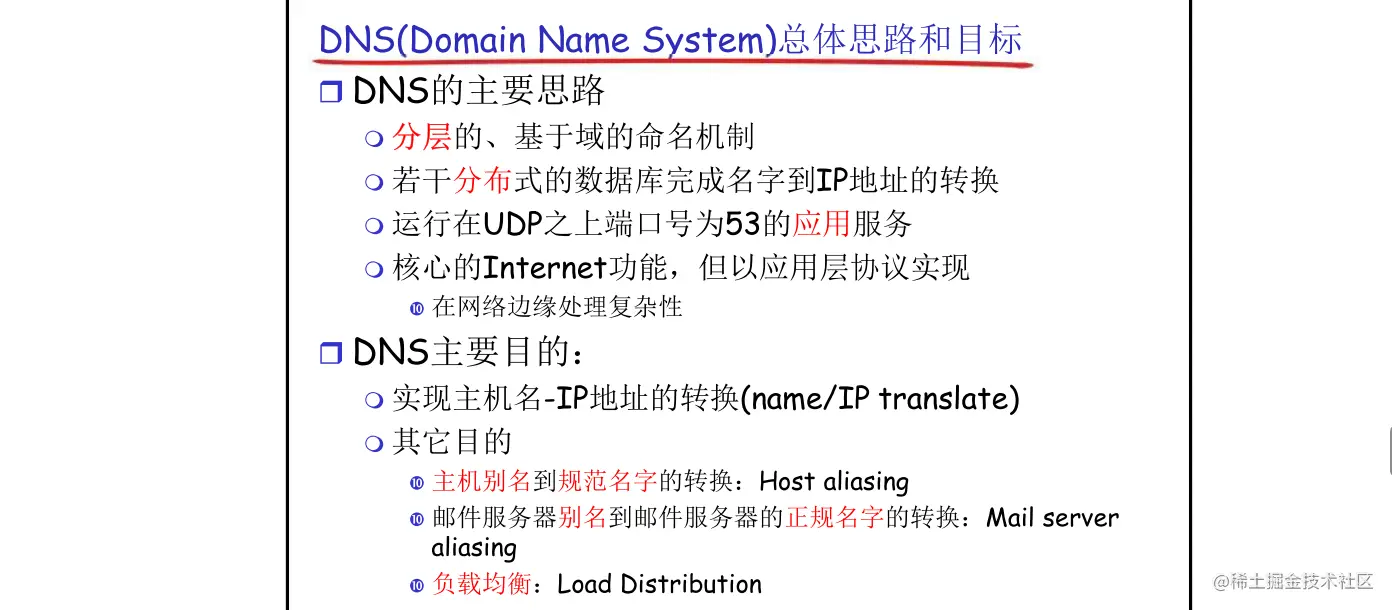

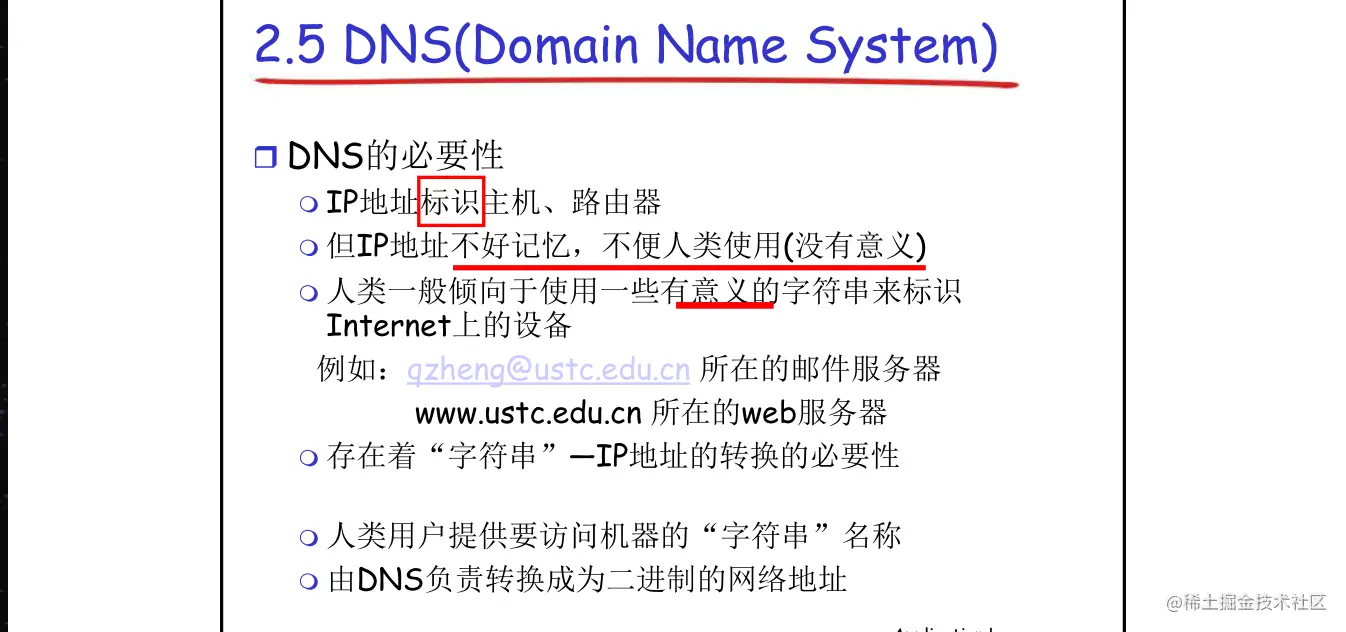

DNS (53端口, 给应用程序应用的程序 )

在这里插入图片描述 在这里插入图片描述

  • 负载均衡 ： DNS也用于冗余的服务器之间进行负载分配 ， 繁忙的站点被冗余分布在多台服务器上，每台服务器均运行在不同的端系统上，每个都有不同的IP地址。

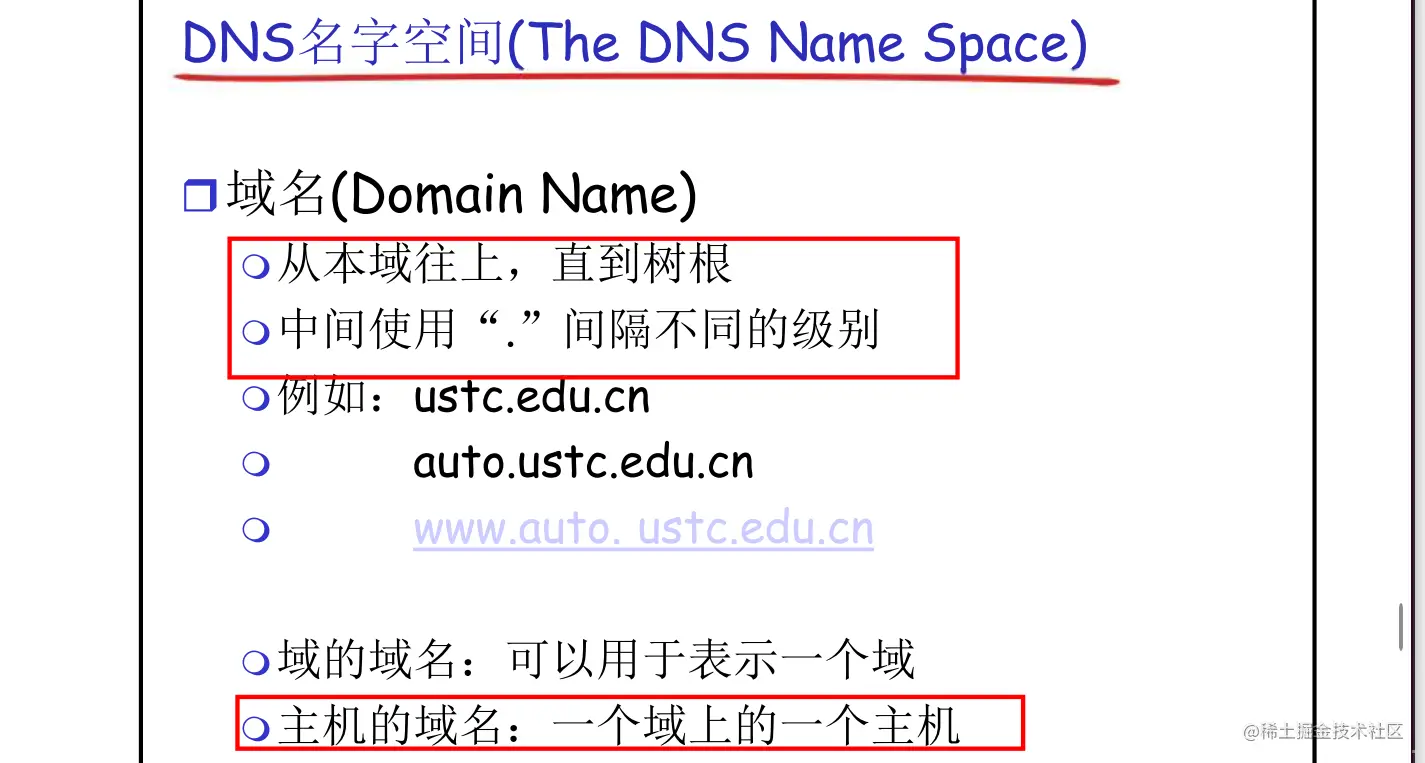

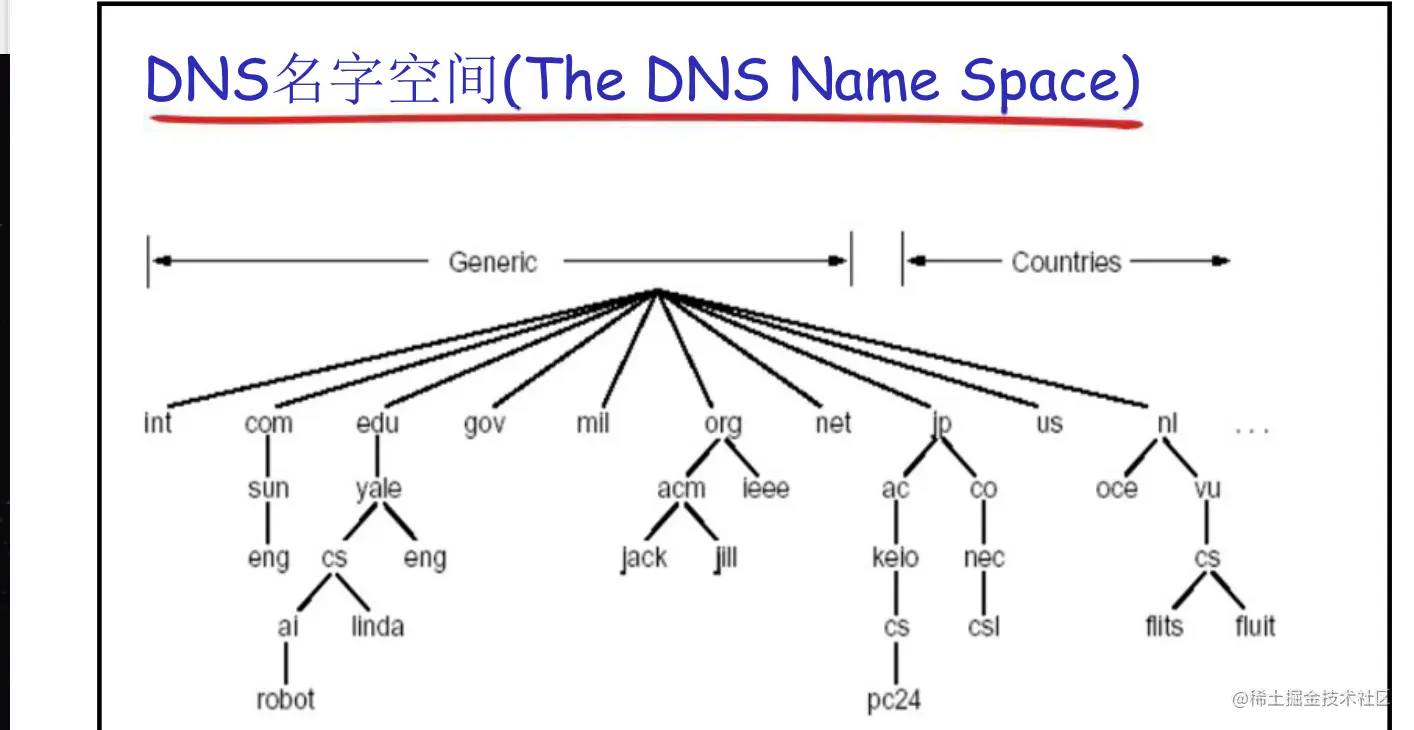

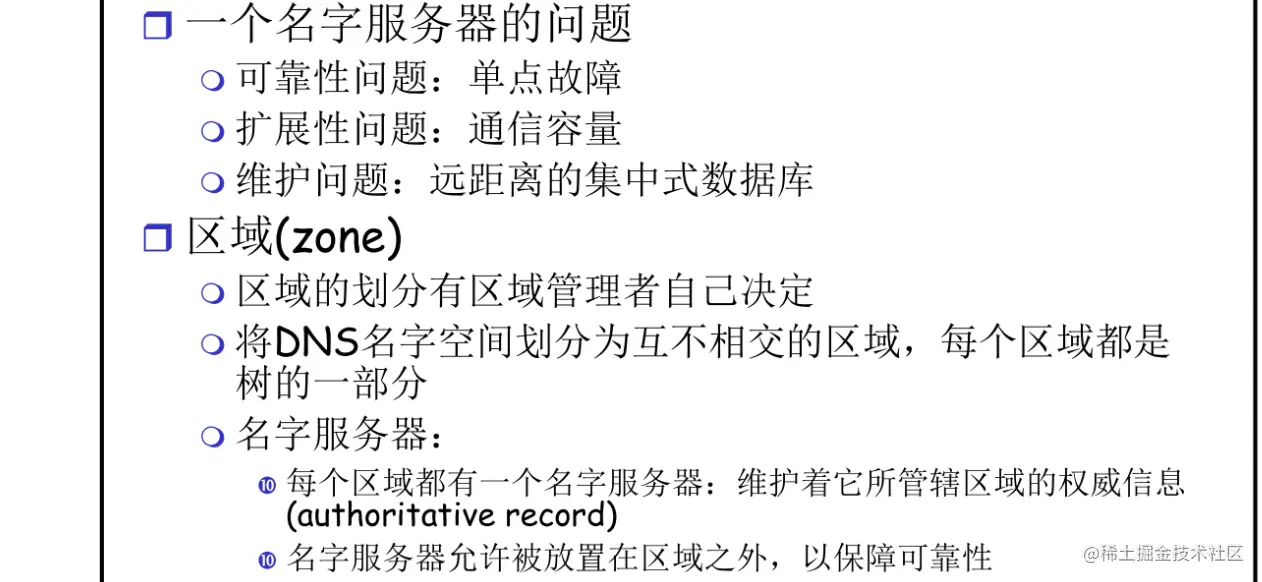

DNS系统需要解决的问题

在这里插入图片描述 在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

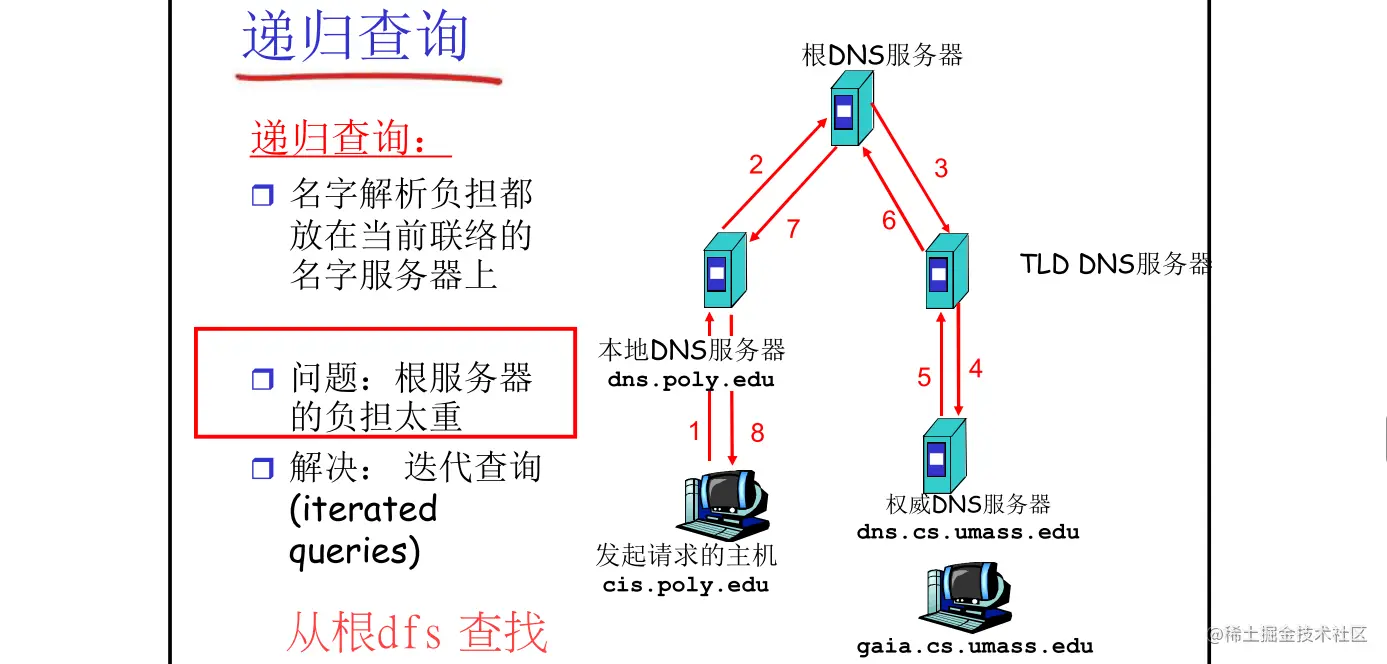

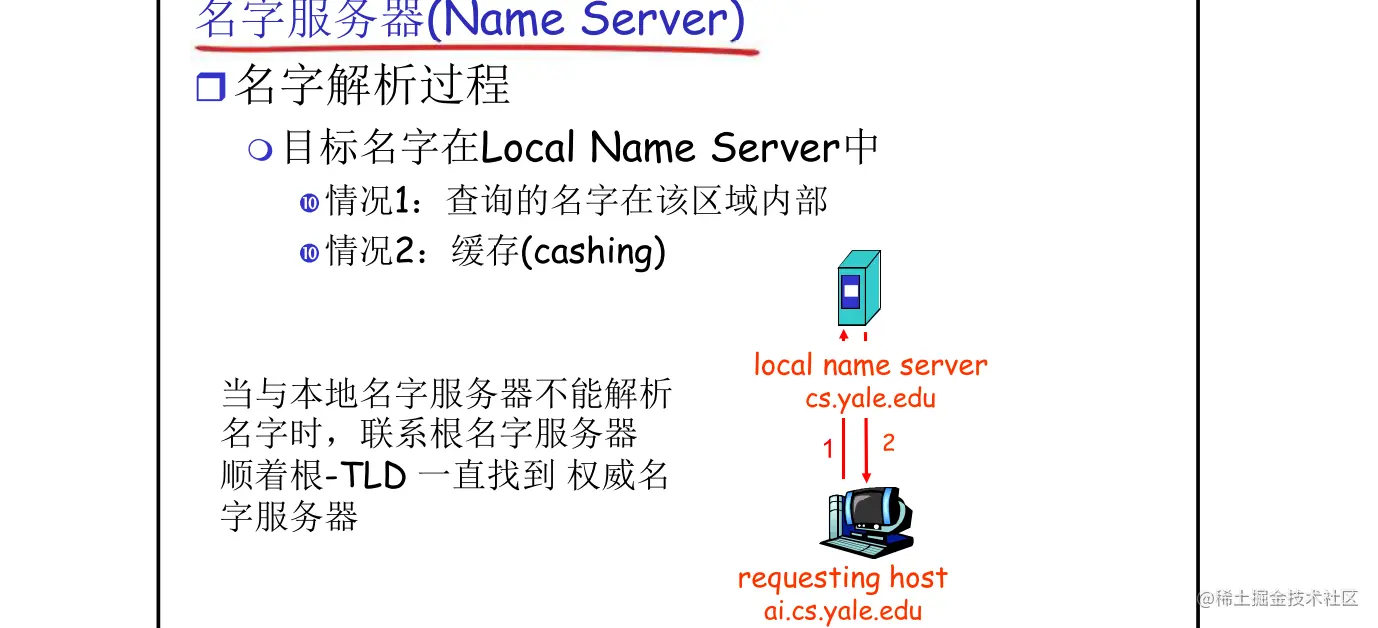

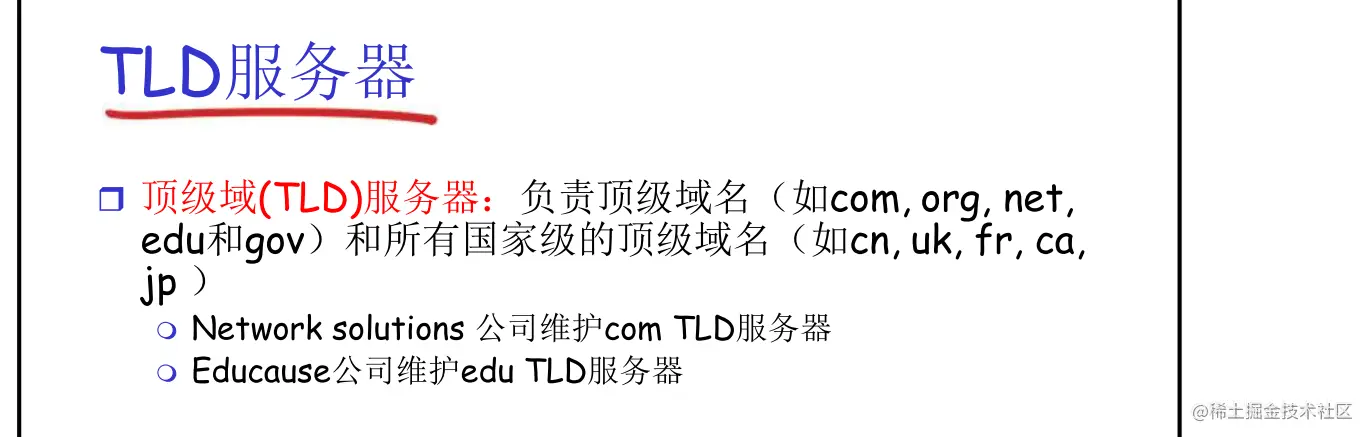

问题2：解析问题-名字服务器(NameServer)

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

  • Value : IP

  • T ： type 在这里插入图片描述

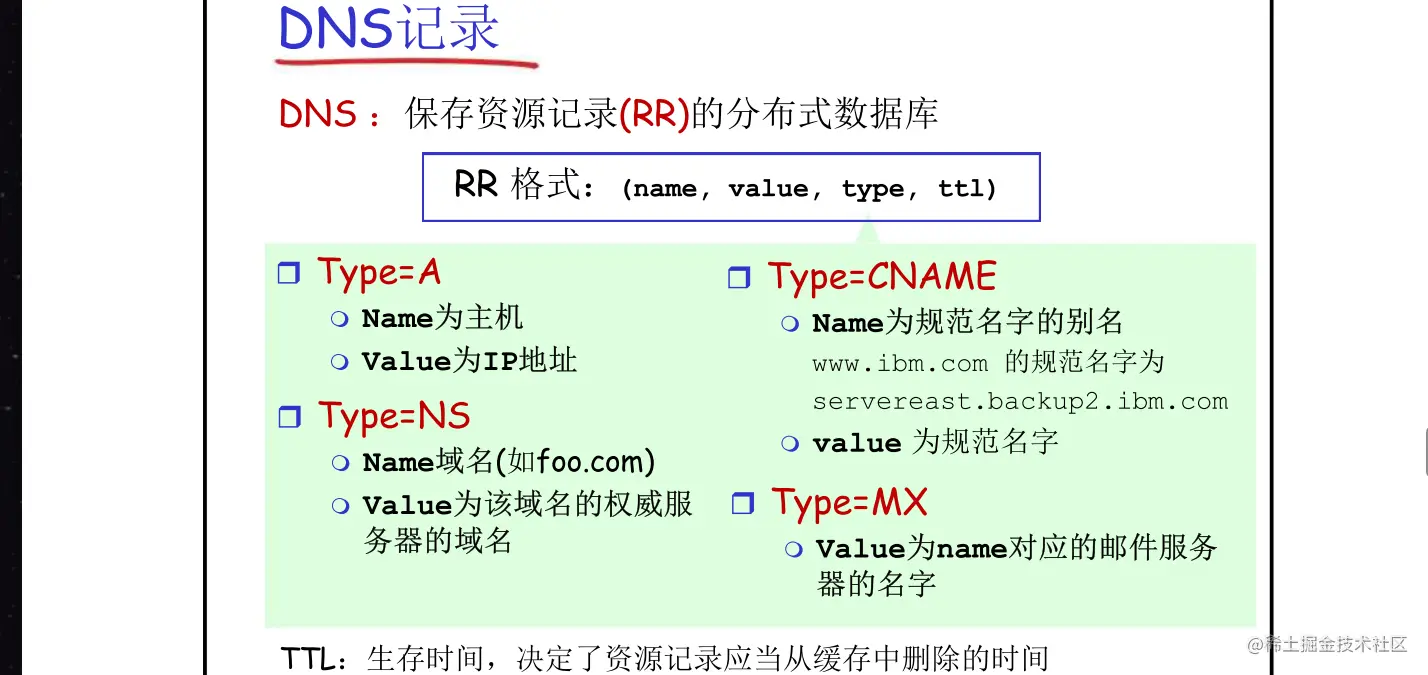

  • 区域名字服务器维护资源记录

  • 资源记录(resource records)

    • 作用：维护 域名-IP地址(其它)的映射关系
    • 位置：Name Server的分布式数据库中

  • RR格式: (domain_name, ttl, type,class,Value)

    • Domain_name: 域名
    • Ttl: time to live : 生存时间(权威，缓冲记录)
    • Class 类别 ：对于Internet，值为IN
    • Value 值：可以是数字，域名或ASCII串
    • Type 类别：资源记录的类型—见下页

在这里插入图片描述 在这里插入图片描述 在这里插入图片描述 在这里插入图片描述 在这里插入图片描述

在这里插入图片描述

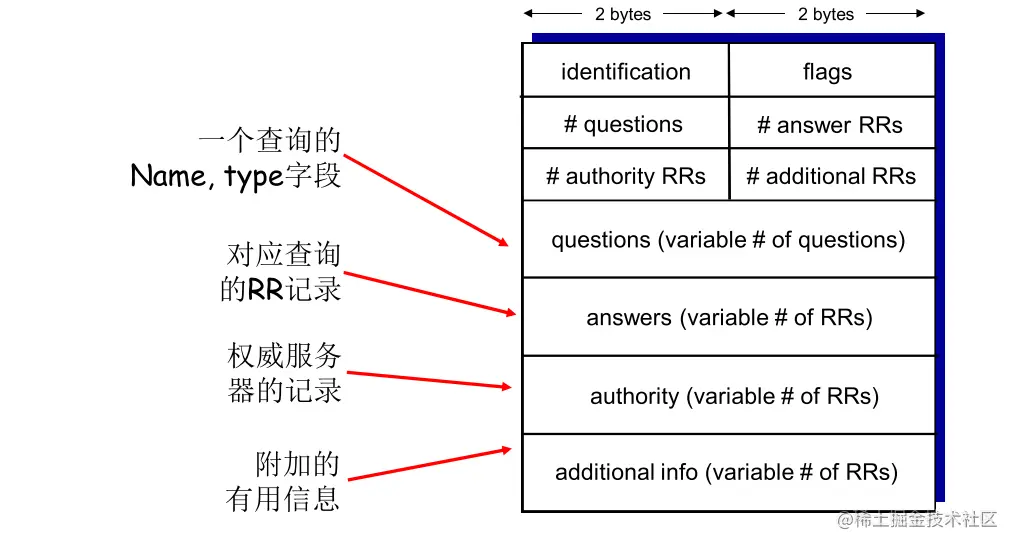

DNS协议、报文

在这里插入图片描述 在这里插入图片描述

提高性能 -- > 缓存

一旦名字服务器学到了一个映射，就将该映射 缓存起来  根服务器通常都在本地服务器中缓存着 使得根服务器不用经常被访问 目的：提高效率 可能存在的问题：如果情况变化，缓存结果和 权威资源记录不一致 解决方案：TTL（默认2天）

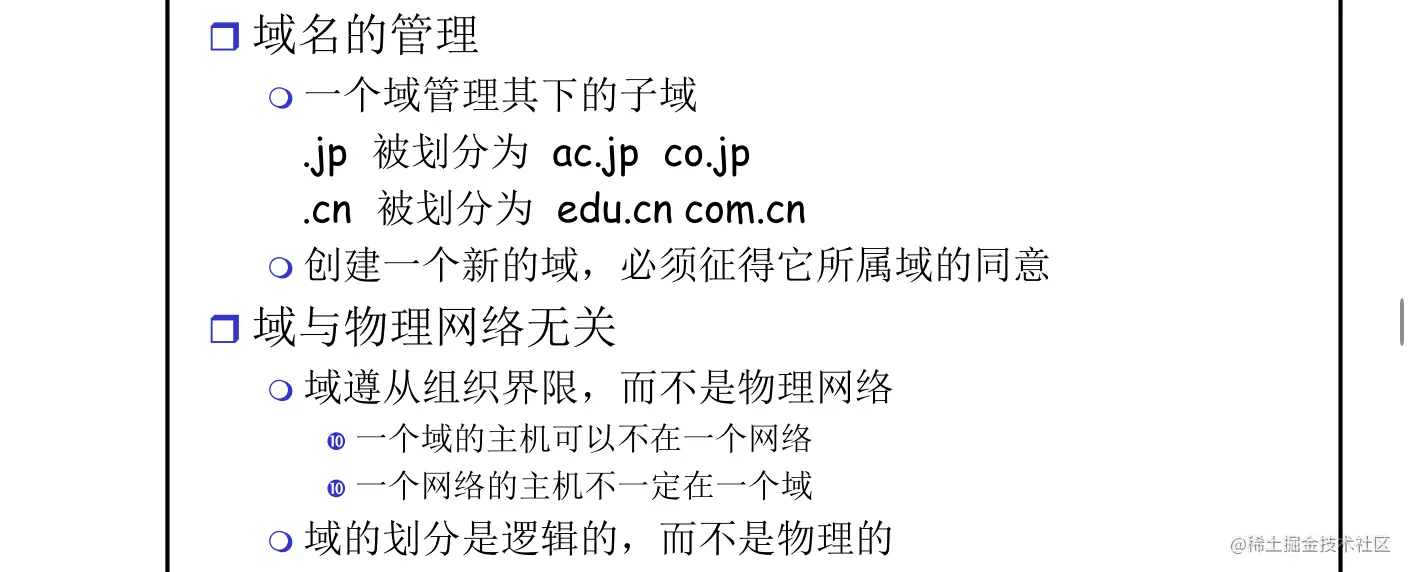

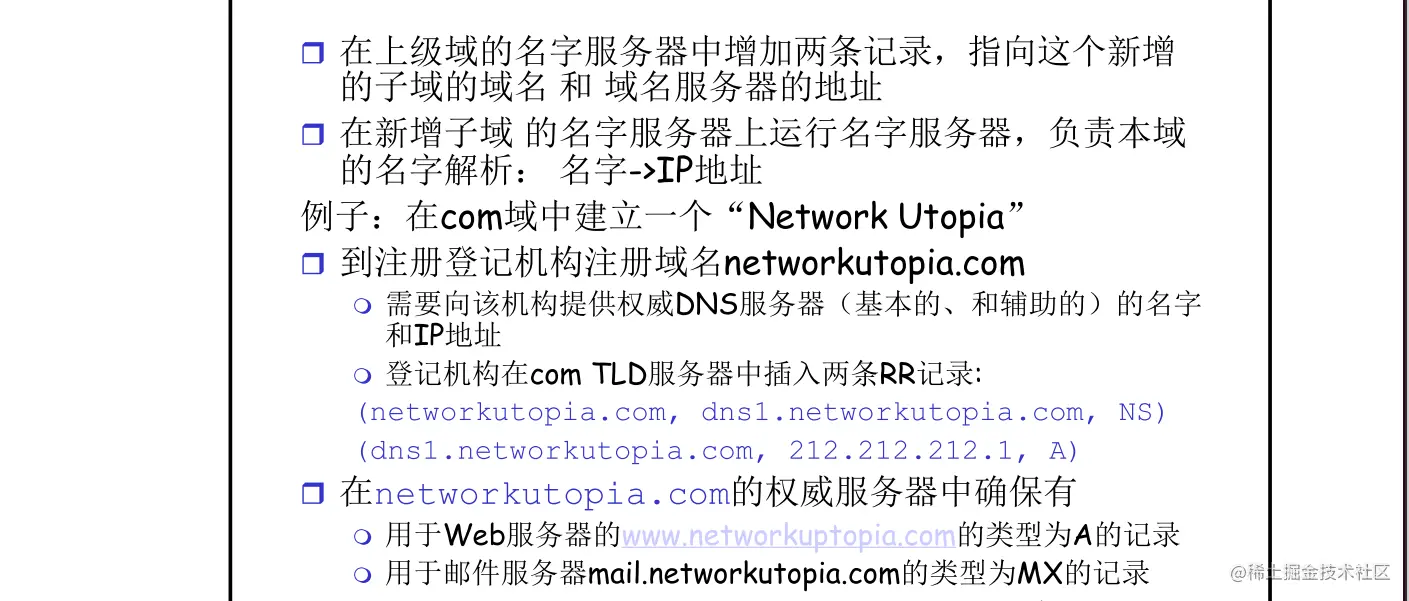

问题3：维护问题：新增一个域

在这里插入图片描述

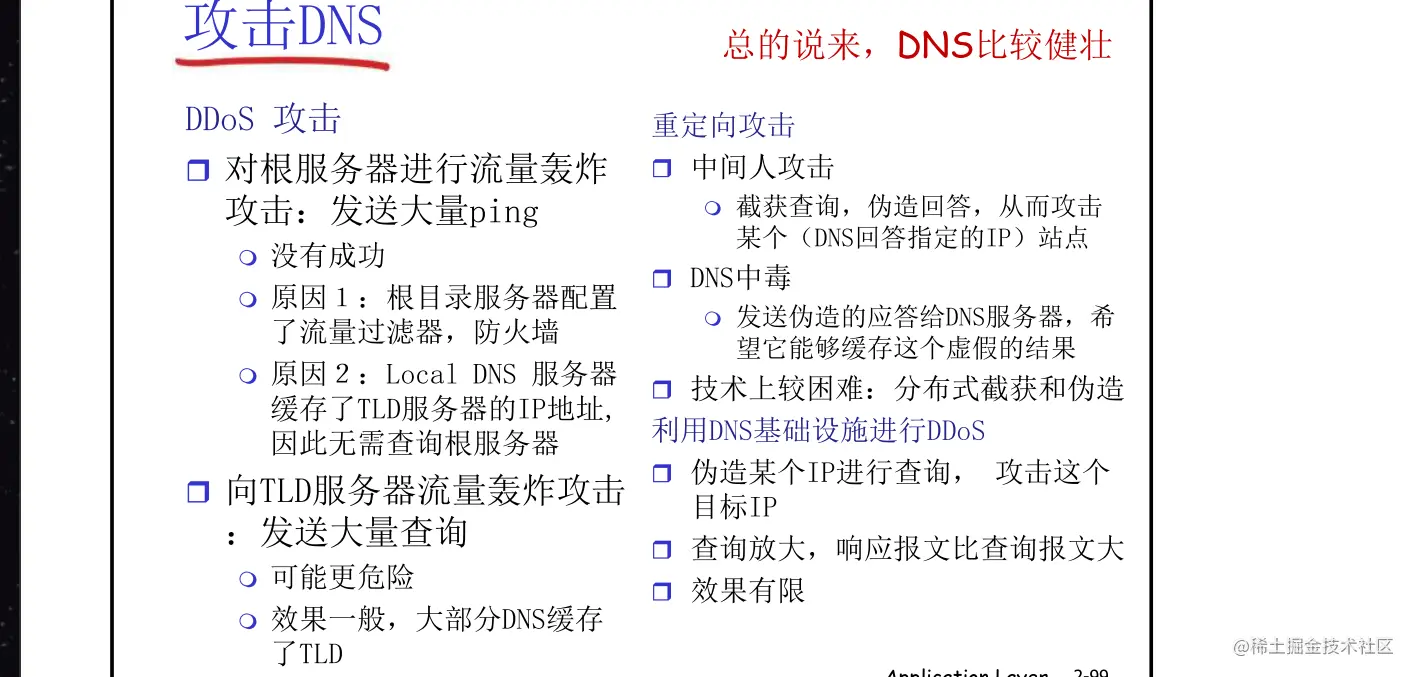

攻击DNS

在这里插入图片描述

P2P

  • 纯P2P架构 :  没有（或极少）一直运行的 服务器 任意端系统都可以直接通信  利用peer的服务能力  Peer节点间歇上网，每次IP 地址都有可能变化
  • 例子: 文件分发 (BitTorrent) 流媒体(KanKan)  VoIP (Skype)
  • 非结构化P2P ： 集中化目录 ， 完全分布式，混合
  • 结构化p2p ：DHT（分布式散列表）维护环or树的有序拓扑结构( 不断深入的过程)

在这里插入图片描述

  • 分布式命名
  • 哈希值对应唯一的ID

文件分发

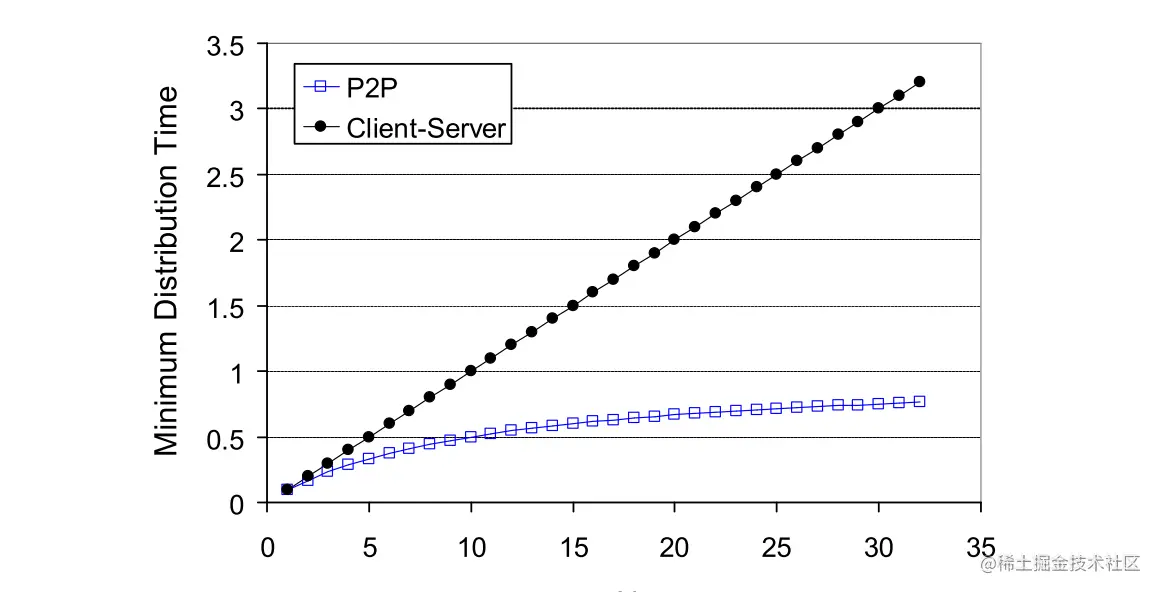

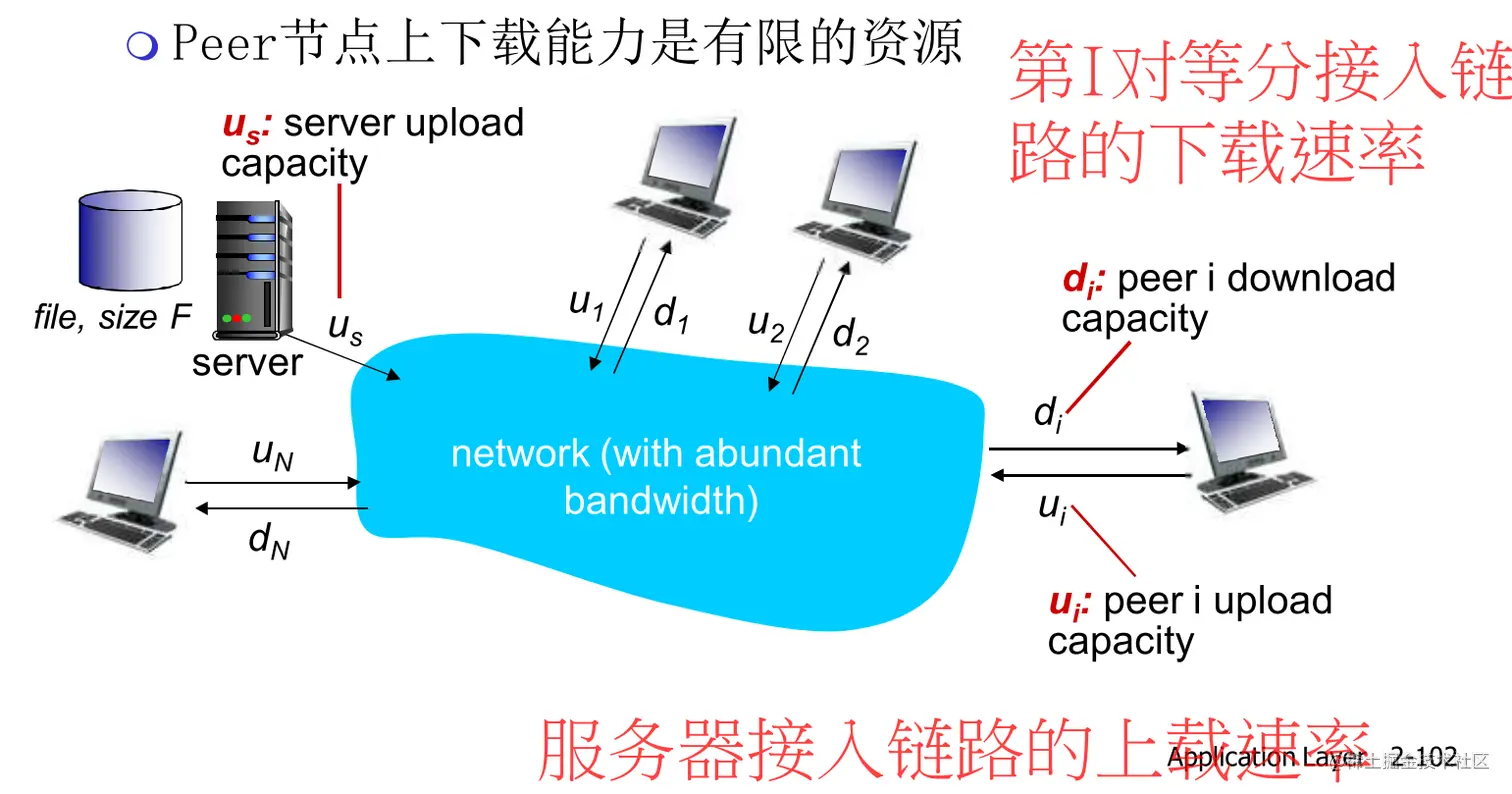

  • 问题: 从一台服务器分发文件（大小F）到N个peer 需要多少时间？ 在这里插入图片描述

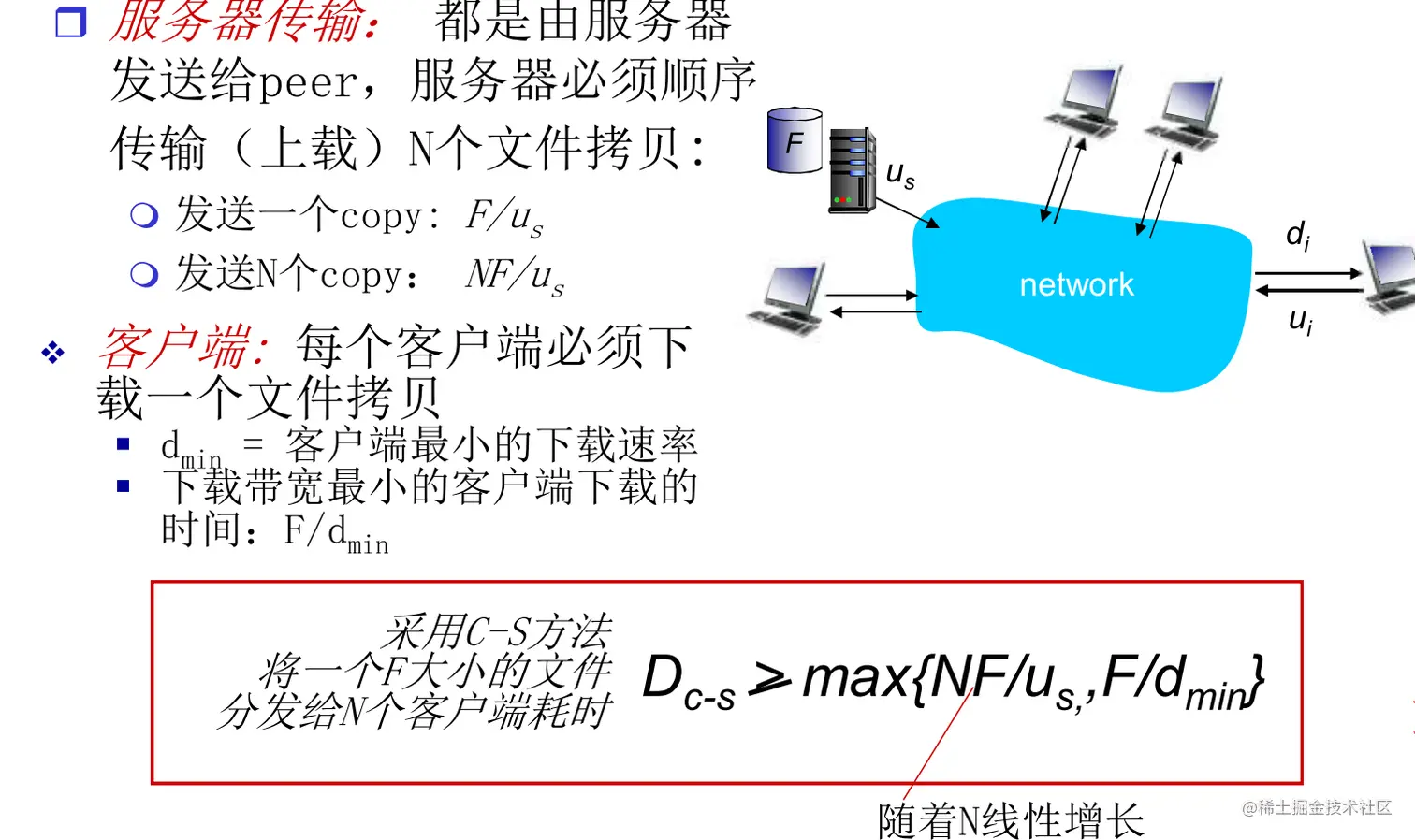

  • CS模式
  • 在这里插入图片描述 在这里插入图片描述

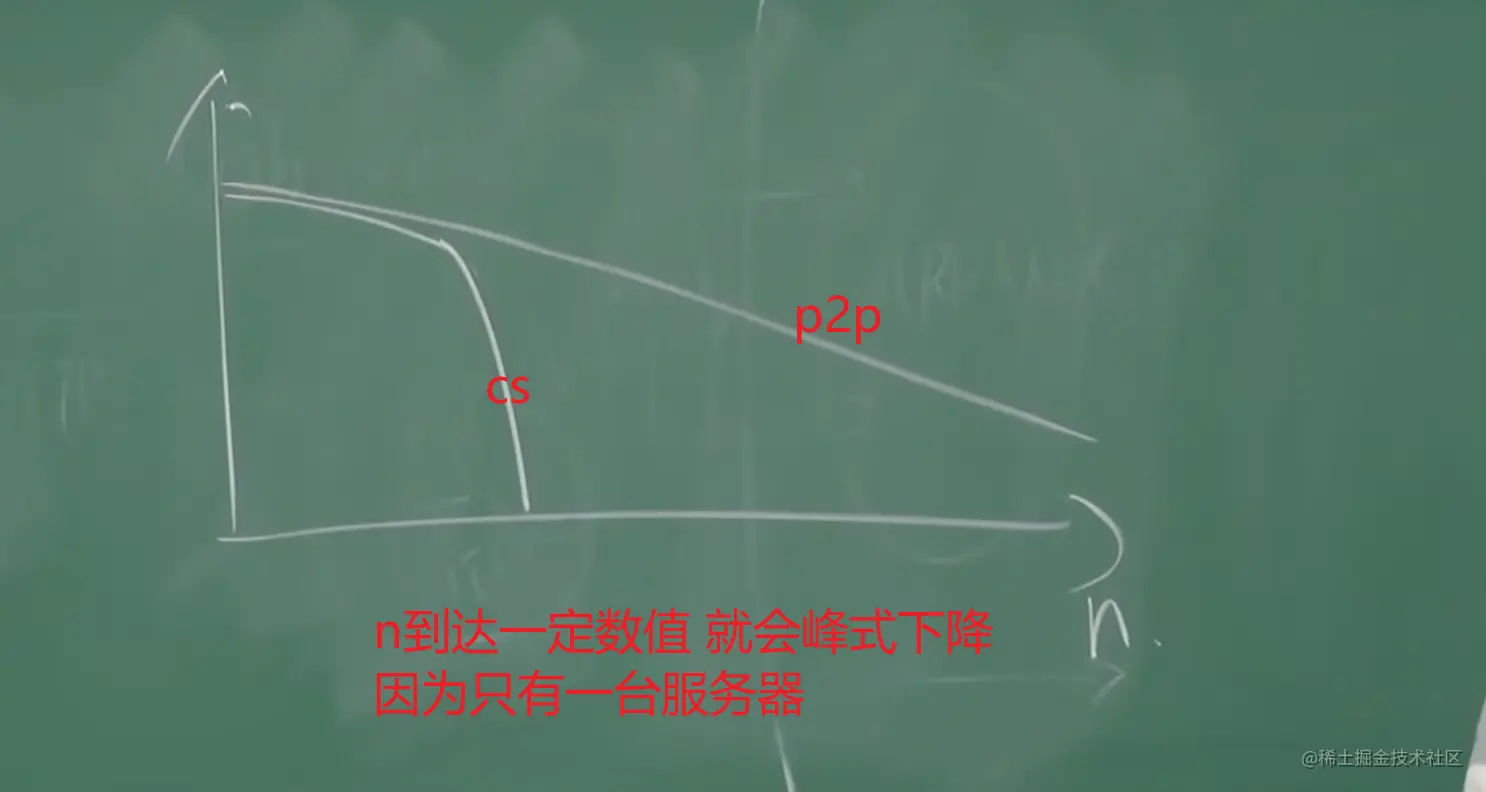

  • 当N足够的大的时候 ，取等号
  • P2P模式

在这里插入图片描述 在这里插入图片描述

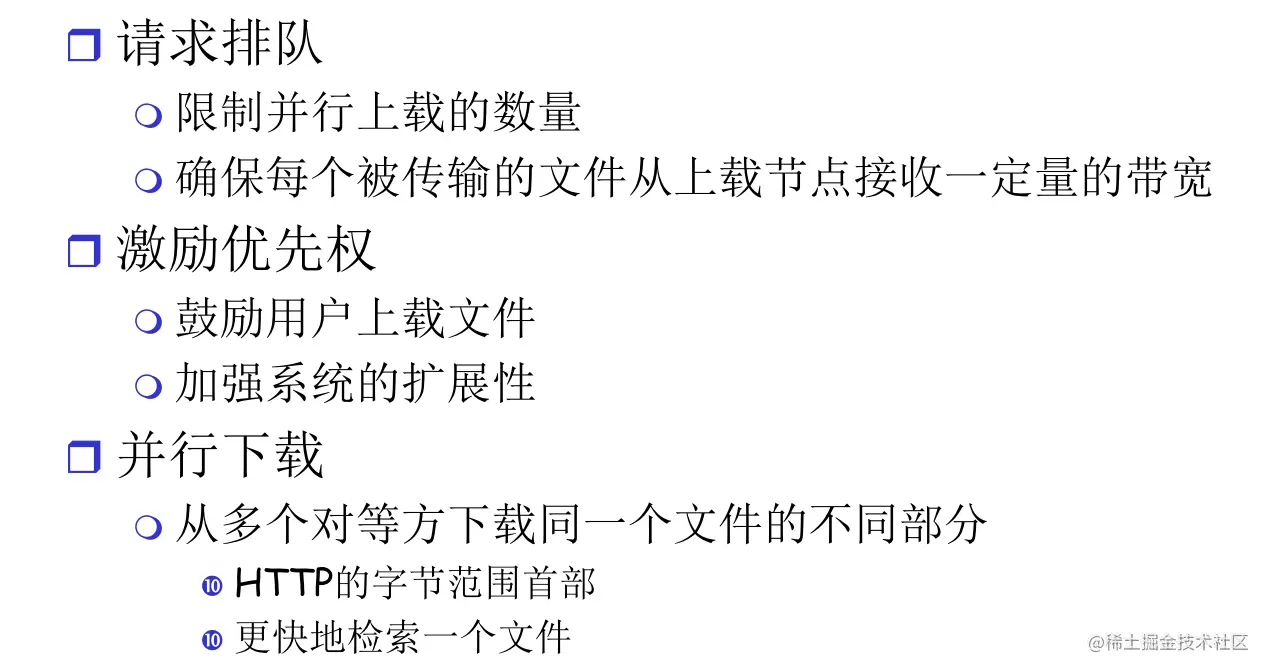

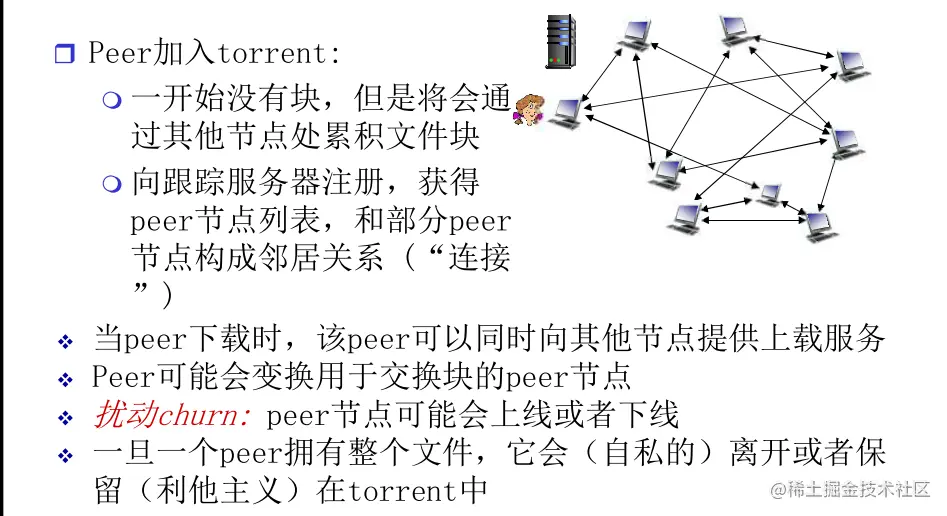

BitTorrent

在这里插入图片描述 在这里插入图片描述

在这里插入图片描述

p2p文件共享

在这里插入图片描述

  • 两大问题： 如何定位所需资源 如何处理对等方的 加入与离开
  • 可能的方案 :集中 分散 半分散

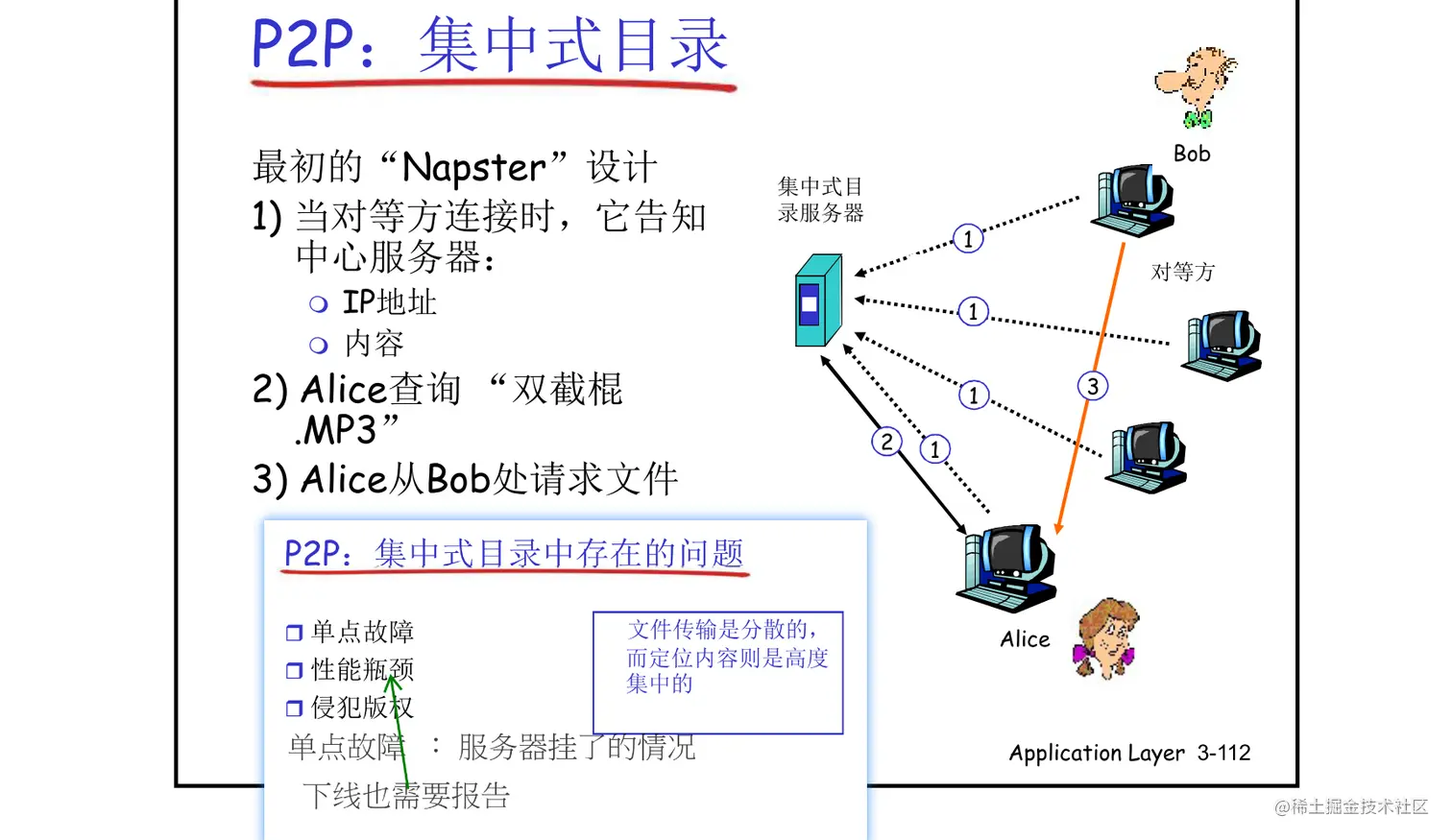

集中式目录

在这里插入图片描述

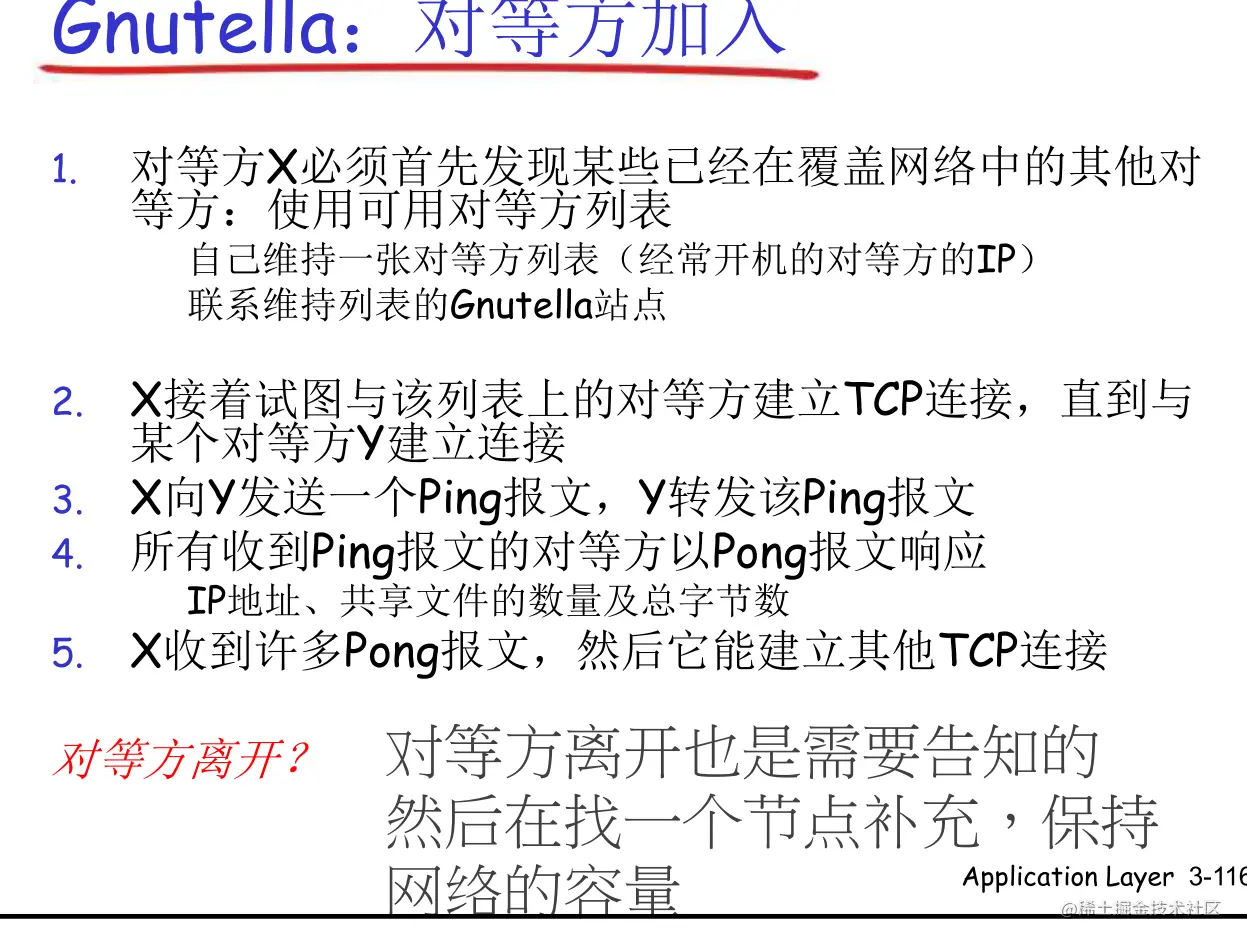

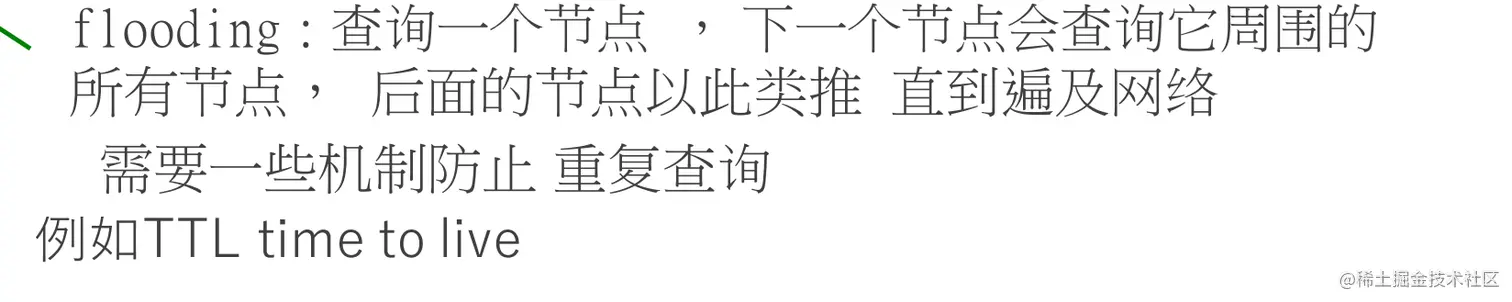

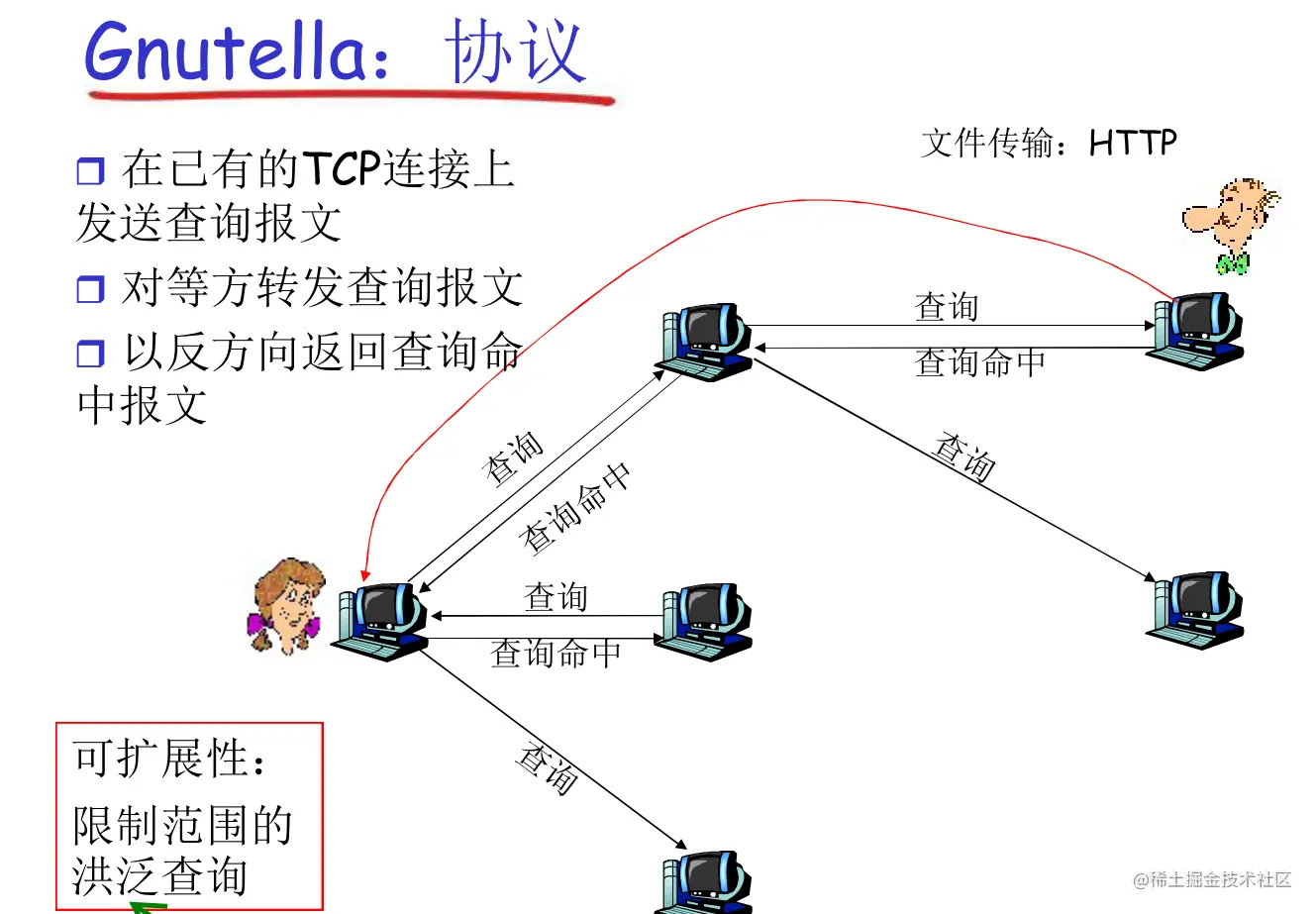

泛洪 (完全分布式)

在这里插入图片描述 在这里插入图片描述 在这里插入图片描述 在这里插入图片描述

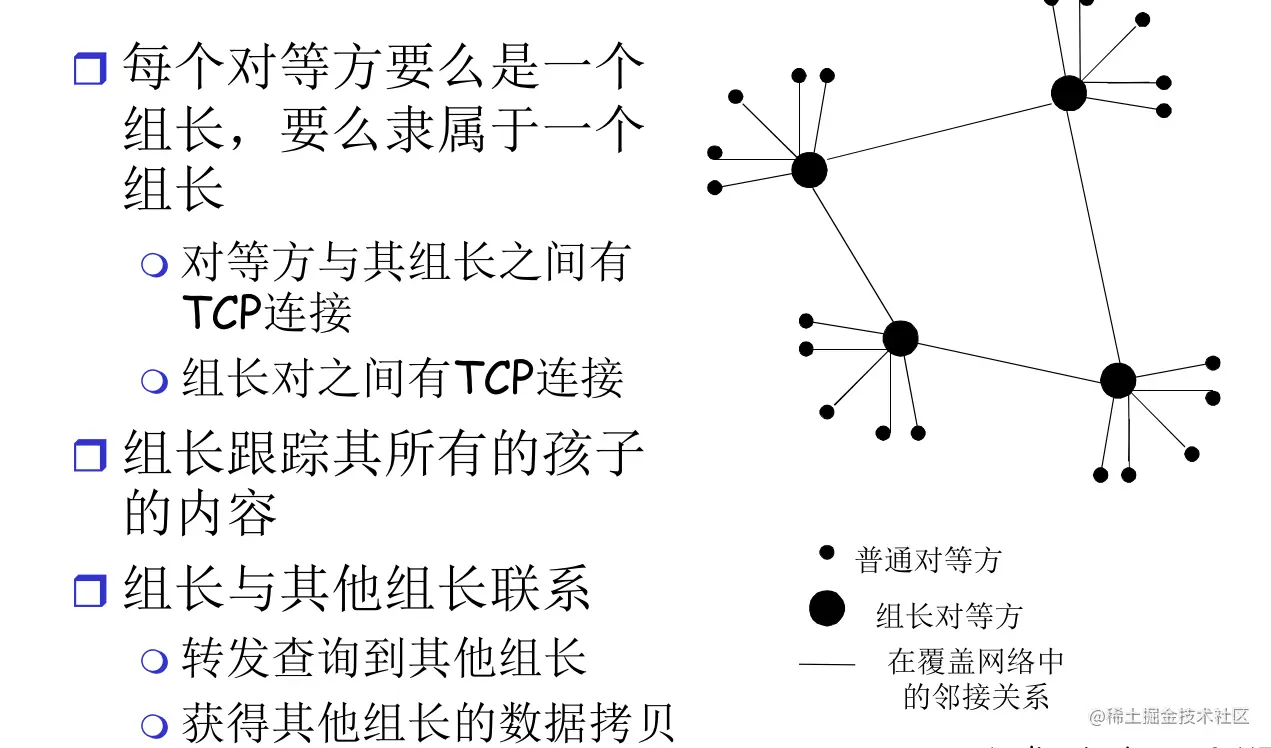

利用不匀称性：KaZaA

在这里插入图片描述

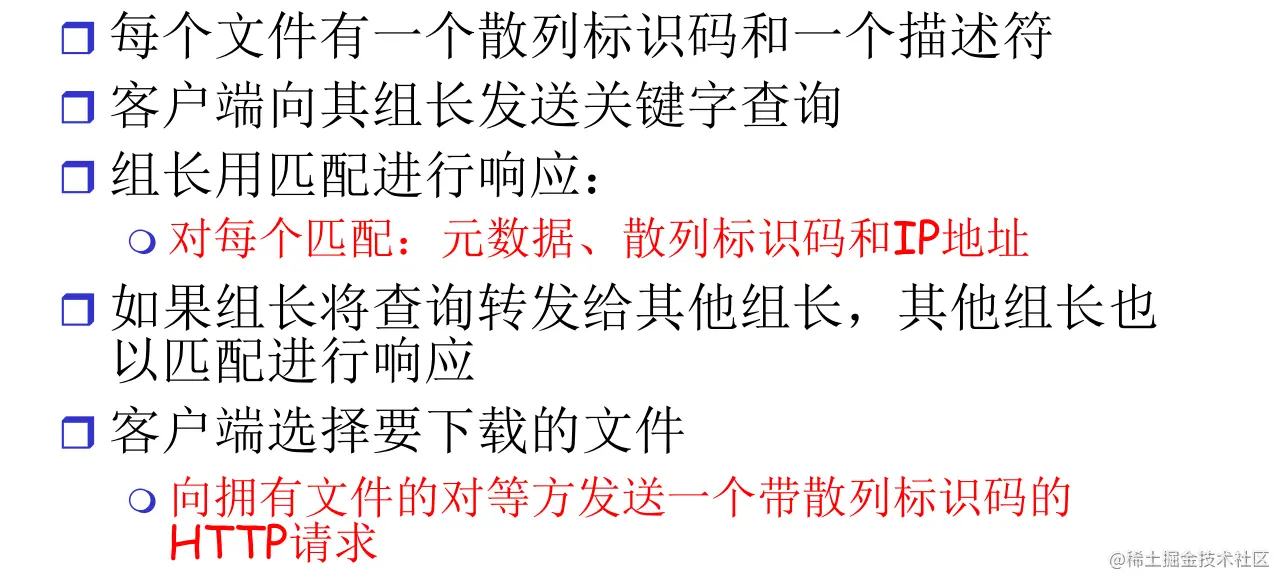

  • KaZaA：查询 在这里插入图片描述 在这里插入图片描述

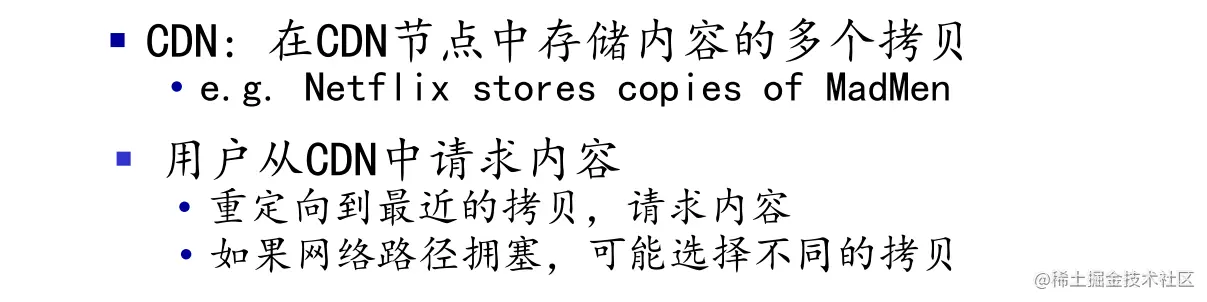

CDN

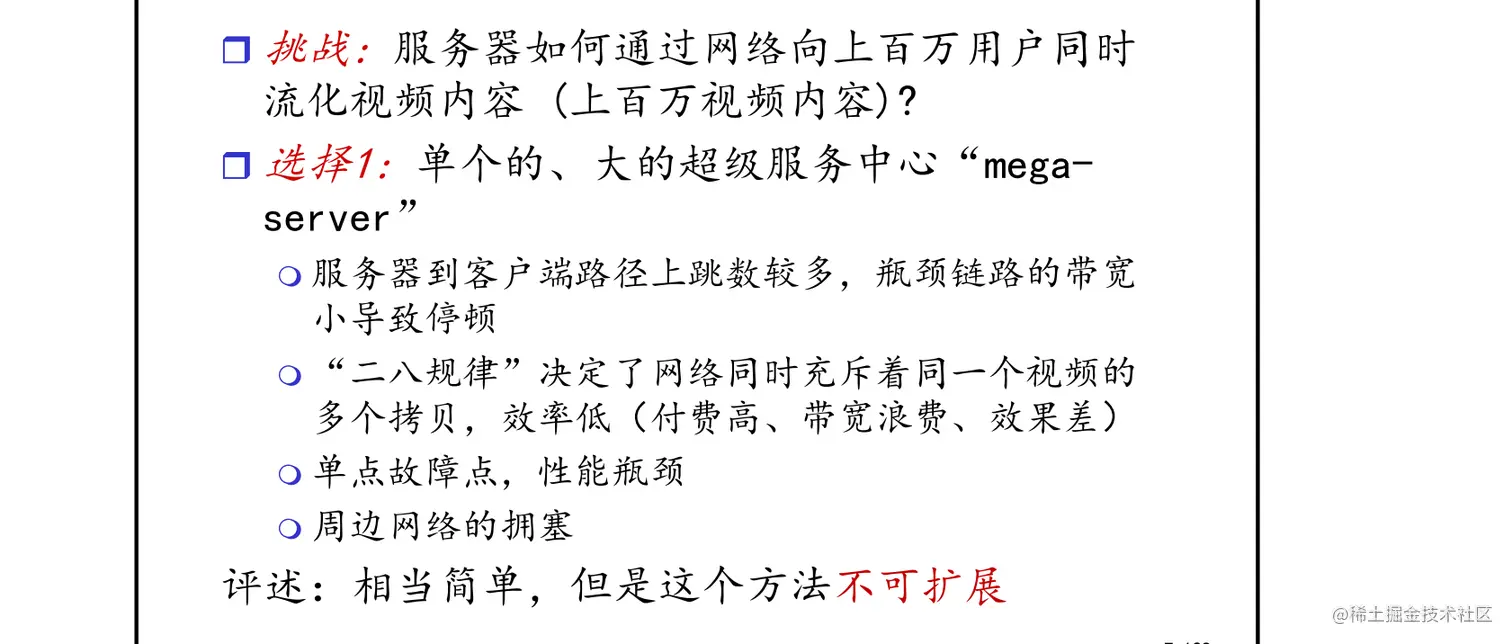

视频流化服务和CDN：上下文

  • 流量大、用户多 、异构性  不同用户拥有不同的能力（例如：有线接入和移 动用户；带宽丰富和受限用户 . --- > 解决方案: 分布式的，应用层面的基础设施

  • 在这里插入图片描述

  • 由于存储下载视频 是一对一的关系，则下载未免有些慢了，于是就有了存储视频的流化服务.

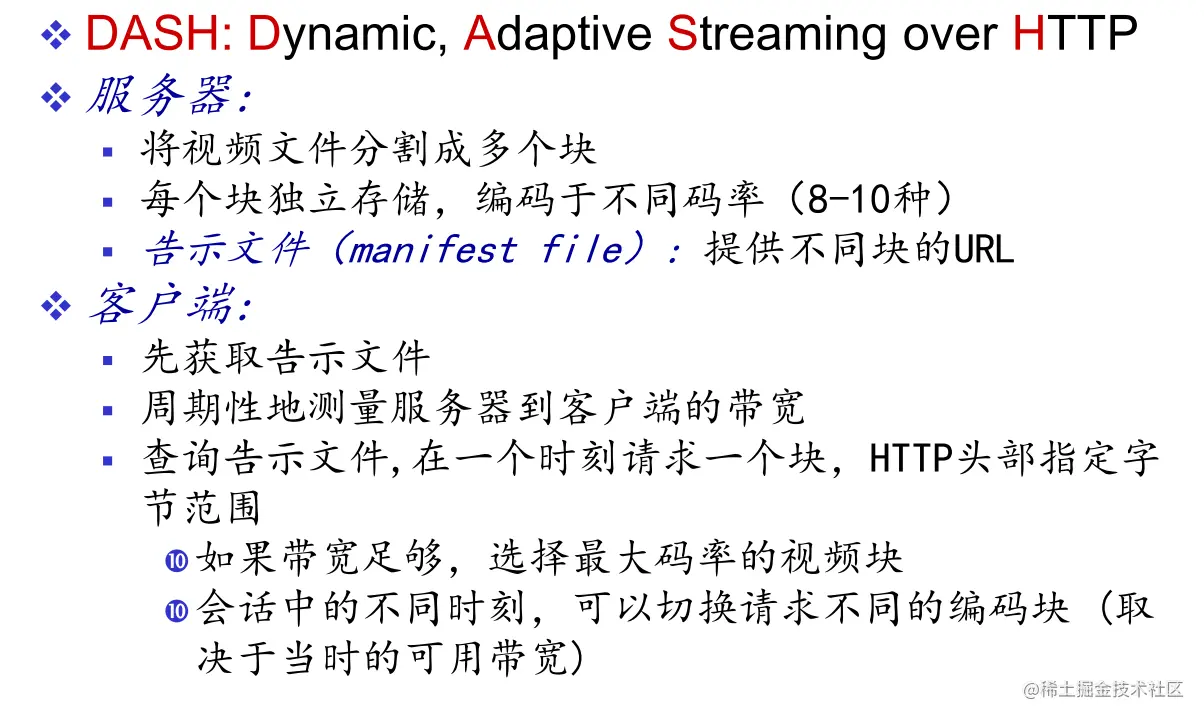

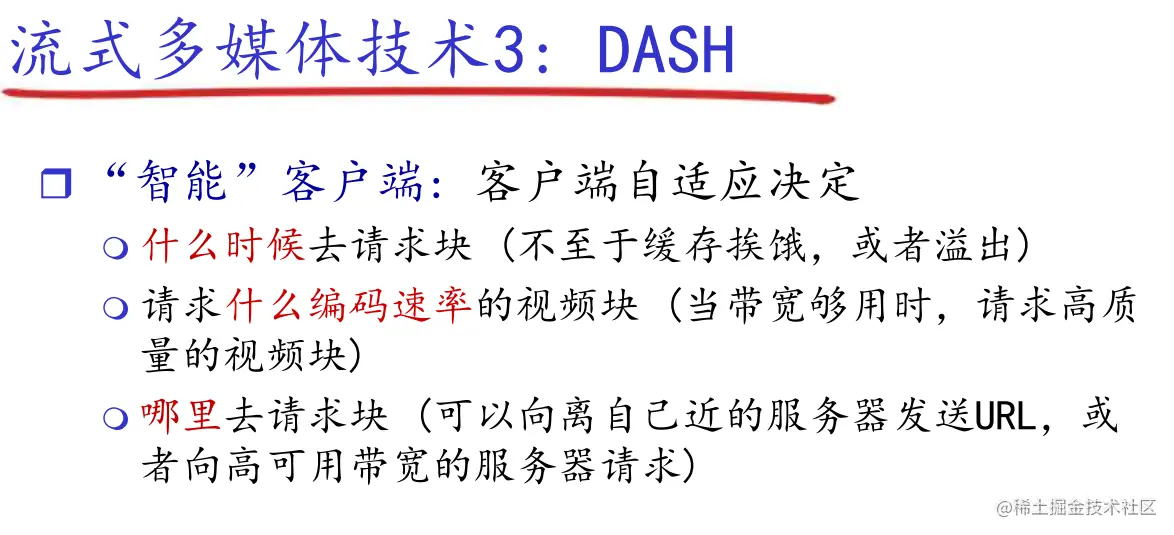

  • 多媒体流化服务：DASH 在这里插入图片描述 在这里插入图片描述 在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

  • 互联网络主机-主机之间的通信作为一种服务向用户提供
  • OTT 挑战: 在拥塞的互联网上复制内容 “over the top” 在这里插入图片描述 1 ： 流量服务器 2、向本地DNS服务器解析 3、返回URL 4、 告诉他离他最近的客户端的ip地址 6、再由kingCDN 向客户提供流化服务

Socket编程

  • 目标：建立客户机/服务器的应用中的通信运用socket 
  • socket：相当于应用进程和点对点传输协议之间的一扇门

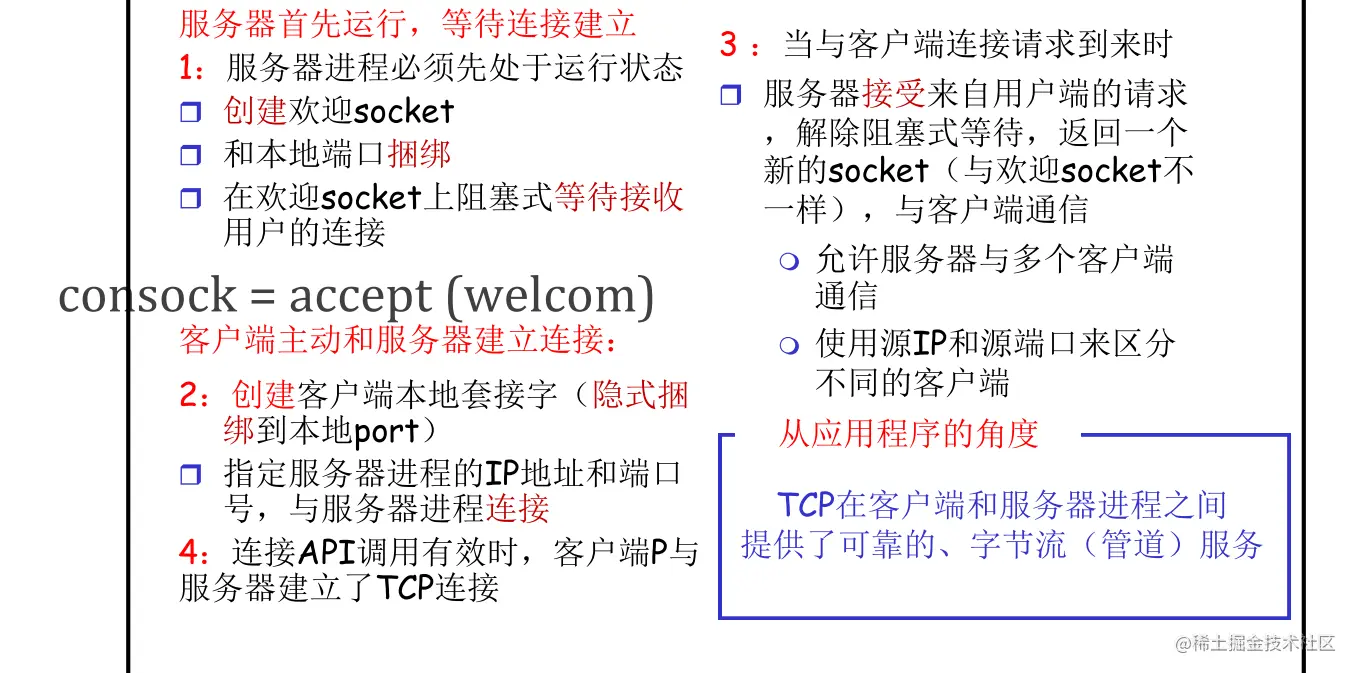

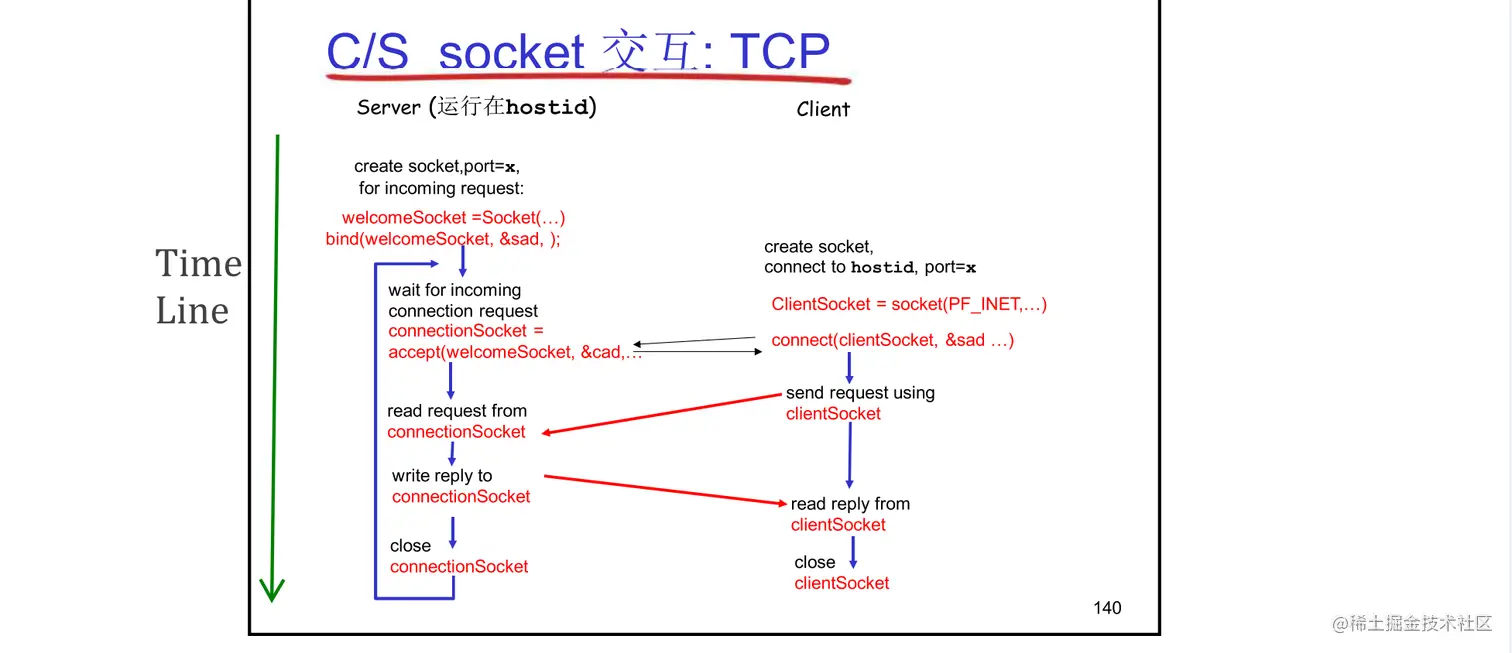

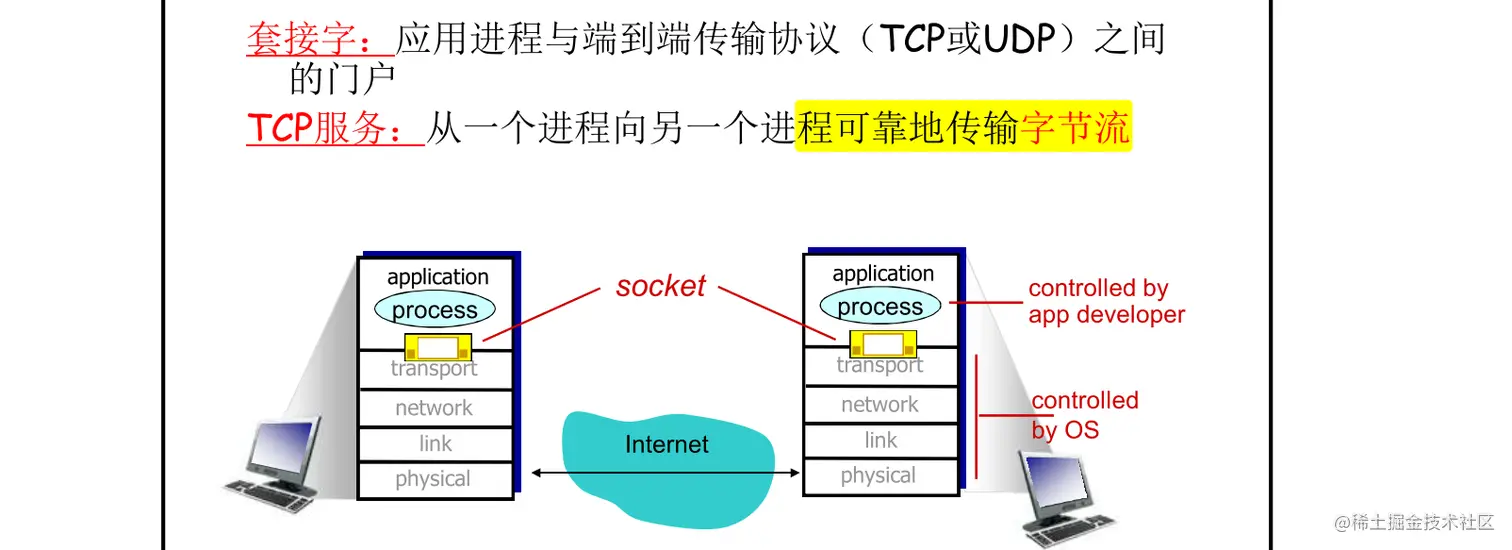

  • socket类型：对应TCP和UDP有两种socket 在这里插入图片描述### TCP Socket 在这里插入图片描述+ 过程 在这里插入图片描述 在这里插入图片描述 主要！！ 在这里插入图片描述 在这里插入图片描述
  • 重点理解堵塞 ， 堵塞的时候 可以实现多进程 。。OS的内容
  • 服务器一个端口对应许多个客户端端口，每个都是独立的会话关系，对应不同的socket。老师说过要区分端口和socket的概念
  • TCP端口整数代表的是一个会话关系
  • TCP ： 四元组 ！ < 1， 2，3， 4>
  • 一个端口只能被一个服务器进程绑定，可以被多个进程共用。
  • 端口是可以共用的，而socket的整数值不一样的 在这里插入图片描述
  • Welcome socket : 返回一个整数

socket俩个重要的数据结构

// IP地址和port捆绑关系的数据结构（标示进程的端节点）
struct sockaddr_in {
    short sin_family; //地址族
    u_short sin_port;// port端口
    struct in_addr ,sin_addr; //IP 地址
    char sin_zero[8]; // align  对齐
};

//数据结构 hostent 域名和IP地址的数据结构
struct hostent {
    char *h_name;//主机域名
    char **h_aliases; //数组存储 主机别名
    int h_addrtype;
    int h_length; /*地址长度*/
    char **h_addr_list; // 数组存储 IP地址
    #define h_addr h_addr_list[0];
};

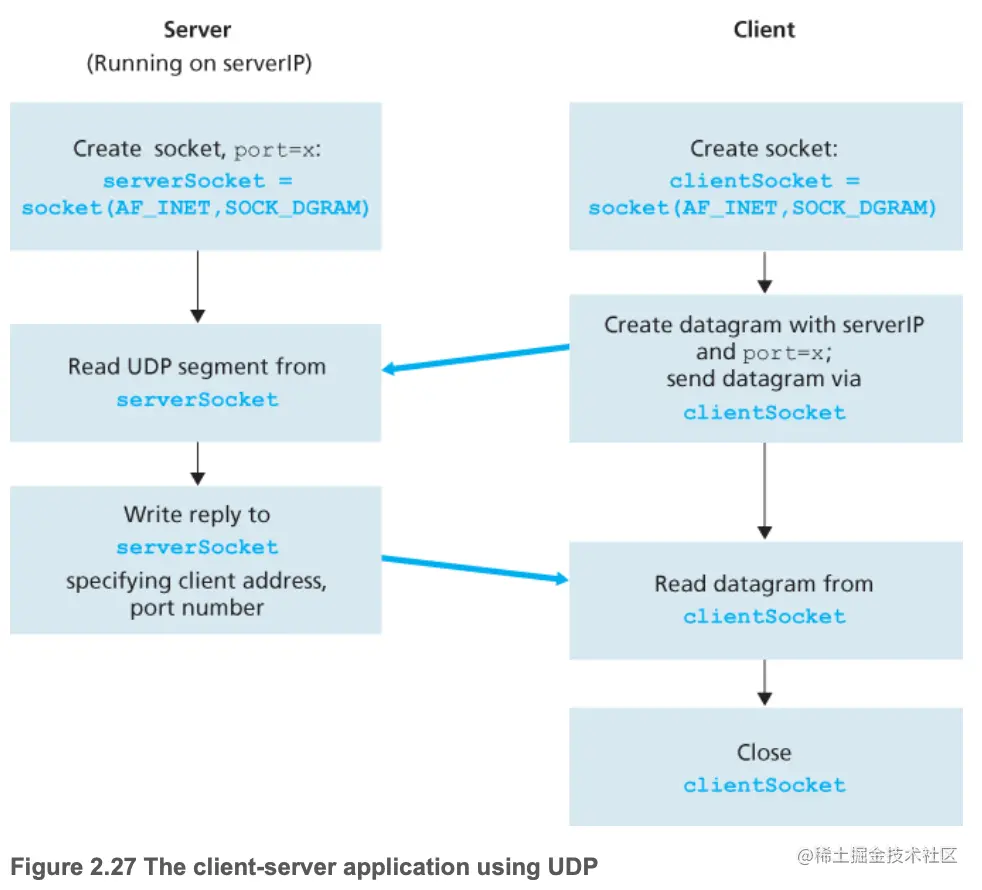

UDPsocket 编程

  UDP提供的是一种不可靠的数据流传输，传输过程中可能会丢包，接收的时候顺序也可能被打乱。

UDP：客户机与服务器之间没有连接

  • 发送数据前不需要握手
  • 发送数据包附加IP地址+端口号
  • 接收方从数据包中提取处IP地址+端口号 在这里插入图片描述UDP中的socket编程示例
  • 下面俩个程序的作用是 在用户端发送字符串给服务端, 然后服务端把字符串修改为大写在发送给客户端
  • 这里jupyter notebook中进行编程，安装好jupyter notebook后，在命令行执行 （我用的vscode）UDPServer.ipynb
from socket import * #引入socket库

serverPort = 12000 #服务器端口号
serverSocket = socket(AF_INET, SOCK_DGRAM) #创建服务器套接字
serverSocket.bind(('', serverPort)) #给套接字绑定端口号
print('The server is ready to receive.')

while True: #服务器要一直在线等待，所以给一个死循环
    message, clientAddress = serverSocket.recvfrom(2048) #从服务器套接字中读取信息（发送的消息和客户机IP地址+端口号）
    modifiedMessage = message.decode().upper() #对消息进行处理（此处是改大写）

    serverSocket.sendto(modifiedMessage.encode(), clientAddress) #将处理后的消息发回给客户机

UDPClient.ipynb

from socket import * #引入socket库

serverName = gethostname() #由于没得服务器，服务器主机用本机来当
serverPort = 12000 #服务器端口号
clientSocket = socket(AF_INET, SOCK_DGRAM) #创建客户机套接字

message = input('Input lowercase sentence:') #得到输入字符串
clientSocket.sendto(message.encode(),(serverName, serverPort)) #发送数据到相应主机名+端口号的服务器进程

modifiedMessage, serverAddress = clientSocket.recvfrom(2048) #接收服务器发回的消息
print(modifiedMessage.decode()) #显示接收的字符串

clientSocket.close() #关闭客户机socket

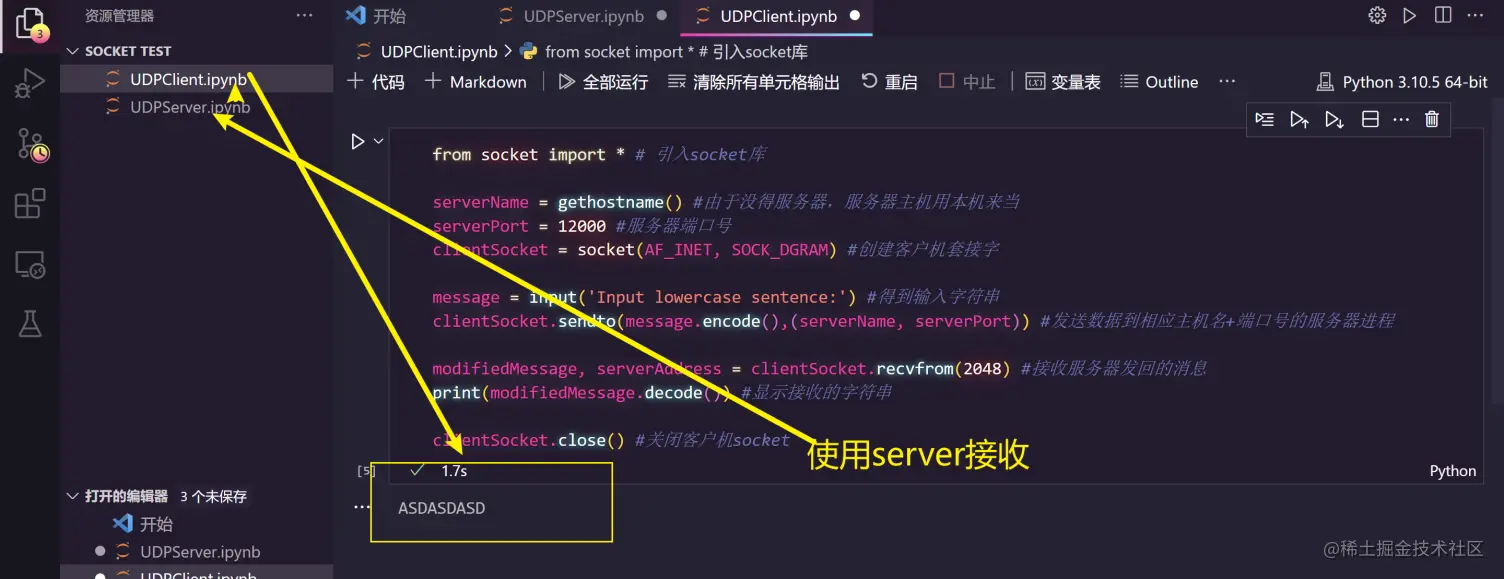

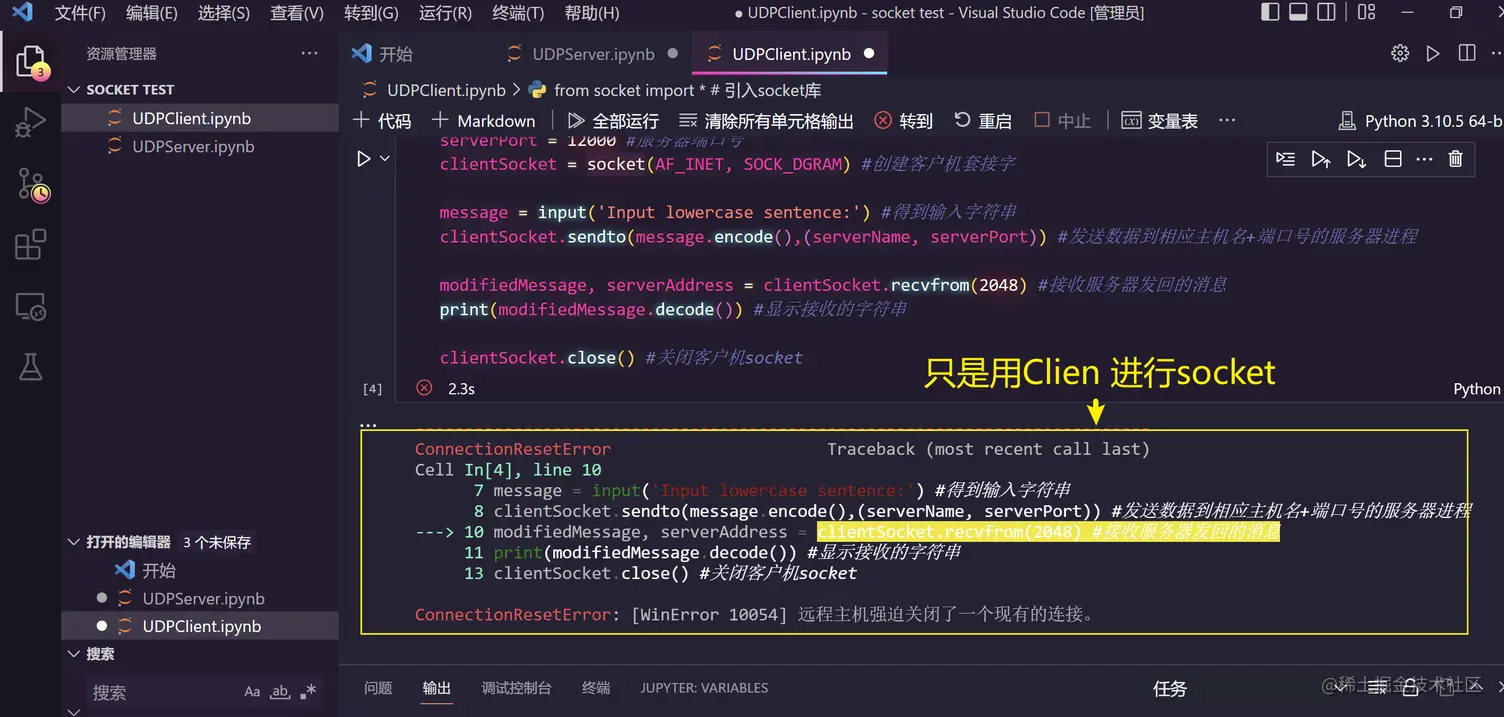

运行过程

  • 必须先运行服务器端

在这里插入图片描述

在这里插入图片描述

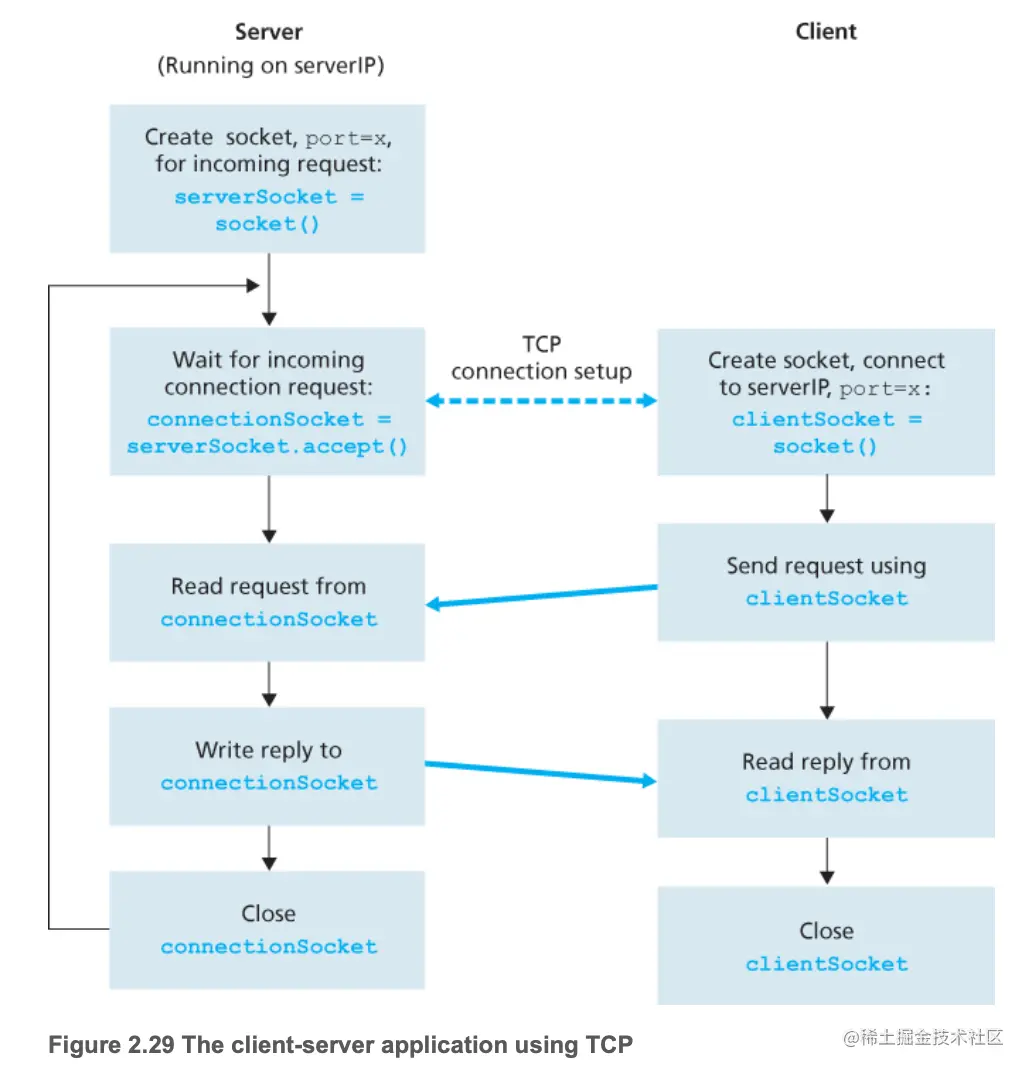

TCPsocket 编程

  • 服务器的先行准备
    • 服务器必须先运行
    • 服务器需要创建socket来连接客户机
  • 客户机连接服务器
    • 客户机需要创建自己的socket，明确服务器进程的IP地址和端口号
    • 客户机创建socket时，客户机和服务器之间需建立TCP连接
  • 服务器接收客户机消息
    • 服务器需创建一个新的socket，为了服务器进程能够和客户机进行通信
      • 要运行服务器与多个客户机进行通信
      • 用源的端口号来区分不同的客户机

TCP提供的是一种可靠的字节流（byte-stream）传输（pipe）。

在这里插入图片描述

TCP中的socket编程示例

  • TCP服务器代码 TCPServer.ipynb
from socket import * #引入socket库

serverPort = 12000 #服务器端口号
serverSocket = socket(AF_INET, SOCK_STREAM) #创建服务器套接字（前台）
serverSocket.bind(('', serverPort)) #给套接字绑定端口号
serverSocket.listen(1)
print('The server is ready to receive.')

while True: #服务器要一直在线等待，所以给一个死循环
    connectionSocket, addr = serverSocket.accept() #前台套接字接收到请求后，创建一个新的套接字（窗口）

    sentence = connectionSocket.recv(1024).decode() #窗口套接字读取信息
    capitalizedSentence = sentence.upper() #对消息进行处理（此处是改大写）

    connectionSocket.send(capitalizedSentence.encode()) #将处理后的信息发回给客户机

    connectionSocket.close() #关闭窗口套接字，前台套接字保持开放
  • TCP客户机代码 TCPClient.ipynb
from socket import * #引入socket库

serverName = gethostname() #由于没得服务器，服务器主机用本机来当
serverPort = 12000 #服务器端口号
clientSocket = socket(AF_INET, SOCK_STREAM) #创建客户机套接字(类型为字节流SOCK_STREAM)
clientSocket.connect((serverName, serverPort)) #TCP连接

sentence = input('Input lowercase sentence:') #得到输入字符串
clientSocket.send(sentence.encode()) #发送数据到服务器

modifiedSentence = clientSocket.recv(1024) #接收服务器发回的消息
print('From server:', modifiedSentence.decode()) #显示接收的字符串

clientSocket.close() #关闭客户机socket

  • 有BUG 待解决 ！！

  • 待补充C++版本

  • py版本
