特殊的柱状图？
今天来介绍一个比较特殊的柱状分类的实现。

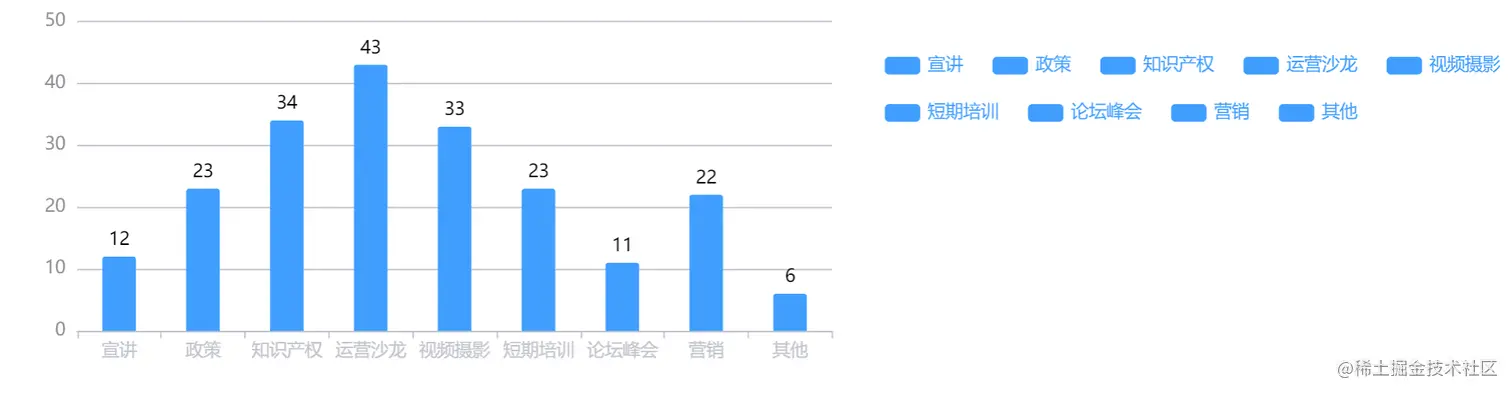

这一次我们要实现的 柱状图 与以往相比有所不同，柱状图的分类情况如下图所示：
每个柱子代表着不同的类目，同时允许我们点击 legend 来设置柱子的展示与否。
那么接下来就跟着我的步骤一起来看看是如何实现的吧😜
熟悉 echarts 配置项
首先来熟悉一下 echarts 各个部分的配置项
可以参考 echarts 官方的配置项手册 ，通过各项配置调整图表的整体样式
/ 指定图表的配置项和数据
var option = {
//-------------- 标题 title ----------------
title: {
text: '主标题',
textStyle:{ //---主标题内容样式
color:'#fff'
},
subtext:'副标题', //---副标题内容样式
subtextStyle:{
color:'#bbb'
},
padding:[0,0,100,100] //---标题位置,因为图形是是放在一个dom中,因此用padding属性来定位
},
//---------------- 图例 legend -----------------
legend: {
type:'plain', //----图例类型，默认为'plain'，当图例很多时可使用'scroll'
top:'1%', //----图例相对容器位置,top\bottom\left\right
selected:{
'销量':true, //----图例选择,图形加载出来会显示选择的图例，默认为true
},
textStyle:{ //----图例内容样式
color:'#fff', //---所有图例的字体颜色
//backgroundColor:'black', //---所有图例的字体背景色
},
tooltip:{ //图例提示框，默认不显示
show:true,
color:'red',
},
data:[ //----图例内容
{
name:'销量',
icon:'circle', //----图例的外框样式
textStyle:{
color:'#fff', //----单独设置某一个图例的颜色
//backgroundColor:'black',//---单独设置某一个图例的字体背景色
}
}，
{
name:'哈哈哈',
icon: 'image://' + imgSrc2 + '', //----自定义图例来源于 url
textStyle:{
color:'#fff', //----单独设置某一个图例的颜色
//backgroundColor:'black',//---单独设置某一个图例的字体背景色
}
}
],
},
//-------------- 提示框 -----------------
tooltip: {
show:true, //---是否显示提示框,默认为true
trigger:'item', //---数据项图形触发
axisPointer:{ //---指示样式
type:'shadow',
axis:'auto',
},
padding:5,
textStyle:{ //---提示框内容样式
color:"#fff",
},
},
//------------- grid区域 ----------------
grid:{
show:false, //---是否显示直角坐标系网格
top:80, //---相对位置，top\bottom\left\right
containLabel:false, //---grid 区域是否包含坐标轴的刻度标签
tooltip:{ //---鼠标焦点放在图形上，产生的提示框
show:true,
trigger:'item', //---触发类型
textStyle:{
color:'#666',
},
}
},
//------------- x轴 -------------------
xAxis: {
show:true, //---是否显示
position:'bottom', //---x轴位置
offset:0, //---x轴相对于默认位置的偏移
type:'category', //---轴类型，默认'category'
name:'月份', //---轴名称
nameLocation:'end', //---轴名称相对位置
nameTextStyle:{ //---坐标轴名称样式
color:"#fff",
padding:[5,0,0,-5], //---坐标轴名称相对位置
},
nameGap:15, //---坐标轴名称与轴线之间的距离
//nameRotate:270, //---坐标轴名字旋转
axisLine:{ //---坐标轴 轴线
show:true, //---是否显示
//------------------- 箭头 -------------------------
symbol:['none', 'arrow'], //---是否显示轴线箭头
symbolSize:[8, 8] , //---箭头大小
symbolOffset:[0,7], //---箭头位置
//------------------- 线 -------------------------
lineStyle:{
color:'#fff',
width:1,
type:'solid',
},
},
axisTick:{ //---坐标轴 刻度
show:true, //---是否显示
inside:true, //---是否朝内
lengt:3, //---长度
lineStyle:{
//color:'red', //---默认取轴线的颜色
width:1,
type:'solid',
},
},
axisLabel:{ //---坐标轴 标签
show:true, //---是否显示
inside:false, //---是否朝内
rotate:0, //---旋转角度
margin: 5, //---刻度标签与轴线之间的距离
//color:'red', //---默认取轴线的颜色
rotate : 60 //---倾斜label
},
splitLine:{ //---grid 区域中的分隔线
show:false, //---是否显示，'category'类目轴不显示，此时我的X轴为类目轴，splitLine属性是无意义的
lineStyle:{
//color:'red',
//width:1,
//type:'solid',
},
},
splitArea:{ //--网格区域
show:false, //---是否显示，默认false
},
data: ["1月","2月","3月","4月","5月","6月","7月","8月","9月","10月","11月","12月"],//内容
},
//---------------------- y轴 ------------------------
yAxis: {
show:true, //---是否显示
position:'left', //---y轴位置
offset:0, //---y轴相对于默认位置的偏移
type:'value', //---轴类型，默认'category'
name:'销量', //---轴名称
nameLocation:'end', //---轴名称相对位置value
nameTextStyle:{ //---坐标轴名称样式
color:"#fff",
padding:[5,0,0,5], //---坐标轴名称相对位置
},
nameGap:15, //---坐标轴名称与轴线之间的距离
//nameRotate:270, //---坐标轴名字旋转
axisLine:{ //---坐标轴 轴线
show:true, //---是否显示
//------------------- 箭头 -------------------------
symbol:['none', 'arrow'], //---是否显示轴线箭头
symbolSize:[8, 8] , //---箭头大小
symbolOffset:[0,7], //---箭头位置
//------------------- 线 -------------------------
lineStyle:{
color:'#fff',
width:1,
type:'solid',
},
},
axisTick:{ //---坐标轴 刻度
show:true, //---是否显示
inside:true, //---是否朝内
lengt:3, //---长度
lineStyle:{
//color:'red', //---默认取轴线的颜色
width:1,
type:'solid',
},
},
axisLabel:{ //---坐标轴 标签
show:true, //---是否显示
inside:false, //---是否朝内
rotate:0, //---旋转角度
margin: 8, //---刻度标签与轴线之间的距离
//color:'red', //---默认取轴线的颜色
},
splitLine:{ //---grid 区域中的分隔线
show:true, //---是否显示，'category'类目轴不显示，此时我的y轴为类目轴，splitLine属性是有意义的
lineStyle:{
color:'#666',
width:1,
type:'dashed', //---类型
},
},
splitArea:{ //--网格区域
show:false, //---是否显示，默认false
}
},
//------------ 内容数据 -----------------
series: [
{
name: '销量', //---系列名称
type: 'bar', //---类型
legendHoverLink:true, //---是否启用图例 hover 时的联动高亮
label:{ //---图形上的文本标签
show:false,
position:'insideTop', //---相对位置
rotate:0, //---旋转角度
color:'#eee',
},
itemStyle:{ //---图形形状
color:'blue',
barBorderRadius:[18,18,0,0],
},
barWidth:'20', //---柱形宽度
barCategoryGap:'20%', //---柱形间距
data: [3020, 4800, 3600, 6050, 4320, 6200,5050,7200,4521,6700,8000,5020]
}
]
};
在熟悉了 echarts 的基本配置后我们来看看柱状图是如何实现的。

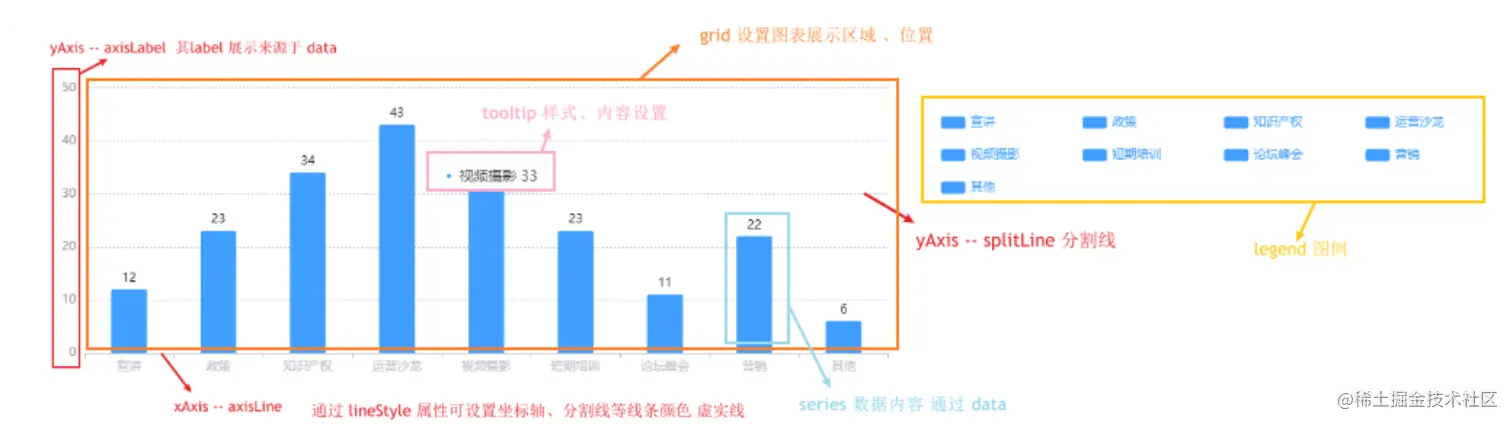

柱状图--分类配置及样式
设置柱状图的样式 x轴、 y轴的字体大小、颜色；图例的位置大小及其所在的位置，配置最基础的样式。
const option = {
//------------- tooltip ----------------
tooltip: {
trigger: 'item',
extraCssText: 'box-shadow: 0px 2px 8px rgba(64, 158, 255, 0.15);',
color: '#333',
backgroundColor: '#fff', // 设置背景颜色
textStyle: {
color: 'black', // 设置文字颜色
},
// 坐标轴指示器配置项
axisPointer: {
type: 'shadow',
shadowStyle: {
color: 'rgba(127,196,251,0.3)',
},
},
formatter (params) {
const label = params.data[0]
const data = params.data[1]
return ` <span style="display:inline-block; margin-right:4px; width: 4px;height:4px;border-radius: 50%; background-color: #409eff; margin-bottom:3px"></span>
<span style="color: #333">${label} <span style="color: #409EFF margin-left: 10px"> ${data} </span> </span>`
},
},
//------------- grid 区域 ----------------
grid: { // 图标展示区域
left: '3%', // 组件离容器左侧的距离。
right: '45%',
top: '5%',
bottom: '10%',
containLabel: true,
},
//------------- legend 图例 ----------------
legend: {
// 图例布局朝向 'horizontal'
orient: 'horizontal',
// 图例每项之间的间隔。横向布局时为水平间隔，纵向布局时为纵向间隔。
itemGap: 20,
// 图例标记的图形宽度
itemWidth: 24,
itemHeight: 12,
formatter: ['{a|{name}}'].join('\n'),
textStyle: { // 图列内容样式
// width: 130,
fontSize: 14,
color: '#409EFF', // 字体颜色
textBorderType: 'solid',
// 在 rich 结合 formatter ，可以自定义富文本样式。利用富文本样式，在标签中做出非常丰富的效果
rich: {
a: {
width: 90,
verticalAlign: 'middle',
},
},
},
x: '58%', // 图例位置，设置right发现图例和文字位置反了，设置一个数值就好了
y: '12%', // 延Y轴居中,
},
//------------- x 轴 ----------------
xAxis: {
data: xArr,
axisLine: { // 坐标轴
lineStyle: {
color: '#C2C4CC',
},
},
axisLabel: { // 坐标轴标签
show: true,
interval: 0,
textStyle: {
color: '#C2C4CC',
},
},
},
//------------- y 轴 ----------------
yAxis: [
{
type: 'value',
axisLabel: {
show: true,
textStyle: {
color: '#909399',
margin: 15,
},
},
axisLine: {
lineStyle: {
color: '#fff',
},
},
splitLine: { // 分割线配置
show: true,
lineStyle: {
color: '#C2C4CC',
type: 'dash',
},
},
},
],
color: ['#409EFF'], // 柱状图的颜色
//------------- series ----------------
series: series,
}
其中包括配置 tooltip样式、内容信息：
在配置 tootip 时支持我们对提示的文案内容进行自定义，这时就需要用到其中的 formatter 属性，
在设置提示文案时支持两种形式：字符串模板及回调函数，选择回调函数的方式会使配置化程度更高，甚至能够配置html文本通过 标签修改提示的内容样式
通过 params参数我们能获取到当前鼠标所在区域的数据 其中包含了数据所在的 系列类型、名称，数值等关键信息，在获取到params后能实现高度的配置化。
series 配置、设置各类目图例
series 是绘制 echarts 各种图表时最重要的一个配置项，它用于配置数据系列相关的信息，如数据源、系列名称、样式等。
- name： 数据系列的名称，用于图例或提示框中显示，对应了图例的 label展示，
- data： 数据源，用于图标中的数据展示，可以是一个数组或一个函数，每个元素对应一个柱子的高度。
- label: 每个柱子上的标签，包括文本内容、位置、颜色等
- itemStyle: 每个柱子的样式，包括颜色、边框、阴影等。
需要注意的是，在 echarts 中可以同时绘制多个数据系列，
因此 series 属性值可以是一个数组，每个元素对应一个数据系列。同时，每个数据系列可以有不同的类型、颜色、样式等。
而在这次实现的柱状图比较特殊，每个柱子对应一个数据的系列，在 series 数据中需要手动处理成对象数组形式，每一项对应一个类目 。
// X轴的 label来源
var xArr = ['宣讲', '政策', '知识产权', '运营沙龙', '视频摄影', '短期培训', '论坛峰会', '营销', '其他']
// label 对应的数值
var yArr = [12, 23, 34, 43, 33, 23, 11, 22, 6]
var series = []
// 设置 series 数据 其中 name 属性用于对应 legend 图例展示
for (let i = 0; i < xArr.length; i++) {
series.push({
name: xArr[i],
type: 'bar',
barWidth: '40%', // 柱状的宽度
barGap: '-100%', // 不同系列的柱间距离
// 数据处理传入 series 用于展示柱状数据，每一个数据是一个类目
data: [
[xArr[i], yArr[i]],
],
// 数据展示样式
itemStyle: {
normal: {
barBorderRadius: [2, 2, 0, 0],
// 柱状图 展示 label
label: {
show: true, // 开启显示
position: 'top', // 在上方显示
textStyle: { // 数值样式
color: 'black',
fontSize: 12,
},
},
},
},
})
}
将每一个数据作为柱状图的一个类目塞入 series 数组中作为柱状图的数据来源。
监听 legend 事件
由于本次实现的是分类情况下的柱状图，每个柱状数据相互独立，并通过 legend 设置 该类目的隐藏与展示（该效果包括坐标轴上的类目也需要一起取消）。
但是目前在取消类目的图例后x轴上的类目名称依旧存在，
此时我们无法通过简单的点击图例设置x轴上类目名称的取消，那么我们就要进入下一步：
监听图例的状态事件 -- legendselectchanged ，
判断当前所有 legend 状态，通过图例的状态来设置显示对应类目在x轴上的展示。
// 监听 legend 点击事件 判断该字段是否展示 并渲染
echart.on('legendselectchanged', function (params) {
const { selected } = params
const arr = []
// 通过 for...in 遍历对象中的属性
for (const key in selected) {
if (!selected[key]) {
arr.push(key)
} else {
// 如果x轴显示的类目中不包含图例点击的字段，则向数组的最后一个插入
if (xArr.indexOf(key) === -1) {
xArr.push(key)
}
}
}
// 从x坐标中移除 false 的字段
arr.map(item => {
const index = xArr.indexOf(item)
if (index !== -1) {
xArr.splice(index, 1)
}
})
echart.setOption(option)
})
setOption 是 echarts 实例上的方法，用于设置图表的配置项和数据。
调用 setOption 方法，可以动态地修改图表的显示效果，例如更改数据源、修改样式、添加标注等。
setOption 方法接受一个配置对象作为参数，该对象中包含了图表的所有配置项和数据，在实际使用中，我们可以根据需要动态地修改这些配置项和数据，从而实现图表的交互效果。

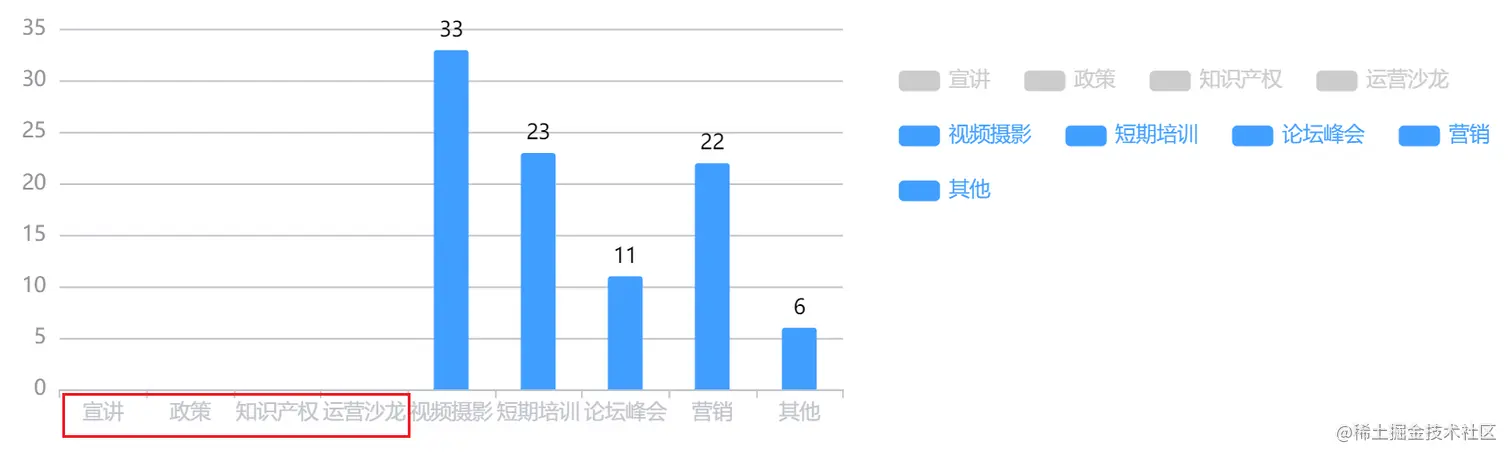

在设置图例事件后能够使得坐标轴上的刻度标签页随之一起隐藏：
图表自适应
当页面窗口改变时 通过 echart.resize() 方法设置 echarts 自适应
// echarts 自适应
setTimeout(() => {
window.onresize = function () {
echart.resize()
}
}, 200)
完整代码
renderChart () {
// X轴的 label来源
var xArr = ['宣讲', '政策', '知识产权', '运营沙龙', '视频摄影', '短期培训', '论坛峰会', '营销', '其他']
// label 对应的数值
var yArr = [12, 23, 34, 43, 33, 23, 11, 22, 6]
var series = []
// 设置 series 数据 series的 name 用于对用 legend 图例展示
for (let i = 0; i < xArr.length; i++) {
series.push({
name: xArr[i],
type: 'bar',
barWidth: '40%', // 柱状的宽度
barGap: '-100%', // 不同系列的柱间距离
// 数据处理传入 series 用于展示柱状数据
data: [
[xArr[i], yArr[i]],
],
// 数据展示样式
itemStyle: {
normal: {
barBorderRadius: [2, 2, 0, 0],
// 柱状图 展示 label
label: {
show: true, // 开启显示
position: 'top', // 在上方显示
textStyle: { // 数值样式
color: 'black',
fontSize: 12,
},
},
},
},
})
}
const option = {
//------------- tooltip ----------------
tooltip: {
trigger: 'item',
extraCssText: 'box-shadow: 0px 2px 8px rgba(64, 158, 255, 0.15);',
color: '#333',
backgroundColor: '#fff', // 设置背景颜色
textStyle: {
color: 'black', // 设置文字颜色
},
// 坐标轴指示器配置项
axisPointer: {
type: 'shadow',
shadowStyle: {
color: 'rgba(127,196,251,0.3)',
},
},
formatter (params) {
const label = params.data[0]
const data = params.data[1]
return ` <span style="display:inline-block; margin-right:4px; width: 4px;height:4px;border-radius: 50%; background-color: #409eff; margin-bottom:3px"></span>
<span style="color: #333">${label} <span style="color: #409EFF margin-left: 10px"> ${data} </span> </span>`
},
},
//------------- grid 区域 ----------------
grid: { // 图标展示区域
left: '3%', // 组件离容器左侧的距离。
right: '45%',
top: '5%',
bottom: '10%',
containLabel: true,
},
//------------- legend 图例 ----------------
legend: {
// 图例布局朝向 'horizontal'
orient: 'horizontal',
// 图例每项之间的间隔。横向布局时为水平间隔，纵向布局时为纵向间隔。
itemGap: 20,
// 图例标记的图形宽度
itemWidth: 24,
itemHeight: 12,
formatter: ['{a|{name}}'].join('\n'),
textStyle: { // 图列内容样式
// width: 130,
fontSize: 14,
color: '#409EFF', // 字体颜色
textBorderType: 'solid',
// 在 rich 结合 formatter ，可以自定义富文本样式。利用富文本样式，在标签中做出非常丰富的效果
rich: {
a: {
width: 90,
verticalAlign: 'middle',
},
},
},
x: '58%', // 图例位置，设置right发现图例和文字位置反了，设置一个数值就好了
y: '12%', // 延Y轴居中,
},
//------------- x 轴 ----------------
xAxis: {
data: xArr,
axisLine: { // 坐标轴
lineStyle: {
color: '#C2C4CC',
},
},
axisLabel: { // 坐标轴标签
show: true,
interval: 0,
textStyle: {
color: '#C2C4CC',
},
},
},
//------------- y 轴 ----------------
yAxis: [
{
type: 'value',
axisLabel: {
show: true,
textStyle: {
color: '#909399',
margin: 15,
},
},
axisLine: {
lineStyle: {
color: '#fff',
},
},
splitLine: { // 分割线配置
show: true,
lineStyle: {
color: '#C2C4CC',
type: 'dash',
},
},
},
],
color: ['#409EFF'], // 柱状图的颜色
//------------- series ----------------
series: series,
}
const echart = echarts.init(this.$refs.activeChart)
echart.setOption(option)
// 监听 legend 点击事件 判断该字段是否展示 并渲染
echart.on('legendselectchanged', function (params) {
const { selected } = params
const arr = []
// 通过 for...in 遍历对象中的属性
for (const key in selected) {
if (!selected[key]) {
arr.push(key)
} else {
// 展示 点击的字段
if (xArr.indexOf(key) === -1) {
xArr.push(key)
}
}
}
// 从x坐标中移除 false 的字段
arr.map(item => {
const index = xArr.indexOf(item)
if (index !== -1) {
xArr.splice(index, 1)
}
})
echart.setOption(option)
})
// echarts 自适应
setTimeout(() => {
window.onresize = function () {
echart.resize()
}
}, 20)
},
总结
当然 echarts 还有更多复杂、丰富的图表类型以及灵活的配置选项，只要耐心拆解找到对应的各项设置就能达到意想不到的效果，例如地图的散点轮播、榜单图、象形图等。 希望大家都能成为 数据可视化 大师，实现更加炫酷的数据展示。
