Note: 本文是基于 react@18.2.0 源码进行研究的成果。
我的直觉
在浏览器语境下，扒开 react 数据驱动的外衣，里面毫不意外的都是 DOM。这是众所周知的。再往下面去追问一下，我相信是大部分人都会有这样的的一个疑问：“对啊，我们写的是 react component，那 react 是怎样将它转换为 DOM ，然后渲染出我们想要的界面呢？”
这里，为了把问题表达得更严谨点，我们加个上下文：“在 react 应用的 mount 阶段”。加上这个上下文，这个问题完整表述为：“在 react 应用的 mount 阶段，react 是怎样创建 DOM 节点，又是怎样渲染出最终的界面效果的呢？”
熟悉 react 原理的人都知道，无论是 react 应用的 mount 阶段还是 update 阶段，界面的更新流程都可以大致划分为两个子阶段：
- render 阶段
- commit 阶段
众多讲述 react 原理的文章都在讲，render 阶段主要负责给 fiber 打上 work tag，然后在 commit 阶段，根据 work tag 来 commit 相应的 work。其中的一种 work 就是「操作真实的 DOM」。
到这里，我们有合理的理由觉得我们的关注点 - 「DOM 节点的创建」也是在 commmit 阶段完成的。
以上，就是在我在没有研究源码之前的直觉。也许在 react@18.2.0 之前的某个版本之前这样实现过，但是在 react@18.2.0 中，这不是真相。
意外发现
从 chrome dev tool 的 performance 的 profile 结果（如上图）来看：
- render 阶段的起点函数是
renderRootSync(并发模式下是renderRootConcurrent()，为了简化，我们先关注同步模式)； - commit 阶段的起点函数是
finishConcurrentRender()。
我在准备研究 commit 阶段的时候，想看看在进入 commit 阶段之前 fiber 树是怎样的。首先，我找到了 render 阶段和 commit 阶段的分界处，它是在 performConcurrentWorkOnRoot() 函数里面。为了聚焦到我们的关注点，我们把 performConcurrentWorkOnRoot() 函数简化为下面的样子：
// react@18.2.0/packages/react-reconciler/src/ReactFiberWorkLoop.old.js
const RootInProgress = 0;
const RootFatalErrored = 1;
const RootErrored = 2;
const RootSuspended = 3;
const RootSuspendedWithDelay = 4;
const RootCompleted = 5;
const RootDidNotComplete = 6;
function performConcurrentWorkOnRoot(root, didTimeout) {
const shouldTimeSlice =
!includesBlockingLane(root, lanes) &&
!includesExpiredLane(root, lanes) &&
(disableSchedulerTimeoutInWorkLoop || !didTimeout);
let exitStatus = shouldTimeSlice
? renderRootConcurrent(root, lanes)
: renderRootSync(root, lanes);
if(exitStatus === RootCompleted){
root.finishedWork = finishedWork;
root.finishedLanes = lanes;
finishConcurrentRender(root, exitStatus, lanes);
}
}
从上面简化版的 performConcurrentWorkOnRoot()，我们可以看到 render 阶段的入口函数 renderRootSync()，commit 阶段的入口函数 finishConcurrentRender()。
最重要的是，我们找到了两者之间的分界线，那就下面的这两行代码：
root.finishedWork = finishedWork;
root.finishedLanes = lanes;
当前，我们的 <App> 组件是这样的：
function App(){
return (
<div className="App">
<header className="App-header">
<img src={logo} className="App-logo" alt="logo" />
<p>
Edit <code>src/App.js</code> and save to reload.
</p>
<a
className="App-link"
href="https://reactjs.org"
target="_blank"
rel="noopener noreferrer"
>
Learn React
</a>
</header>
</div>
);
}

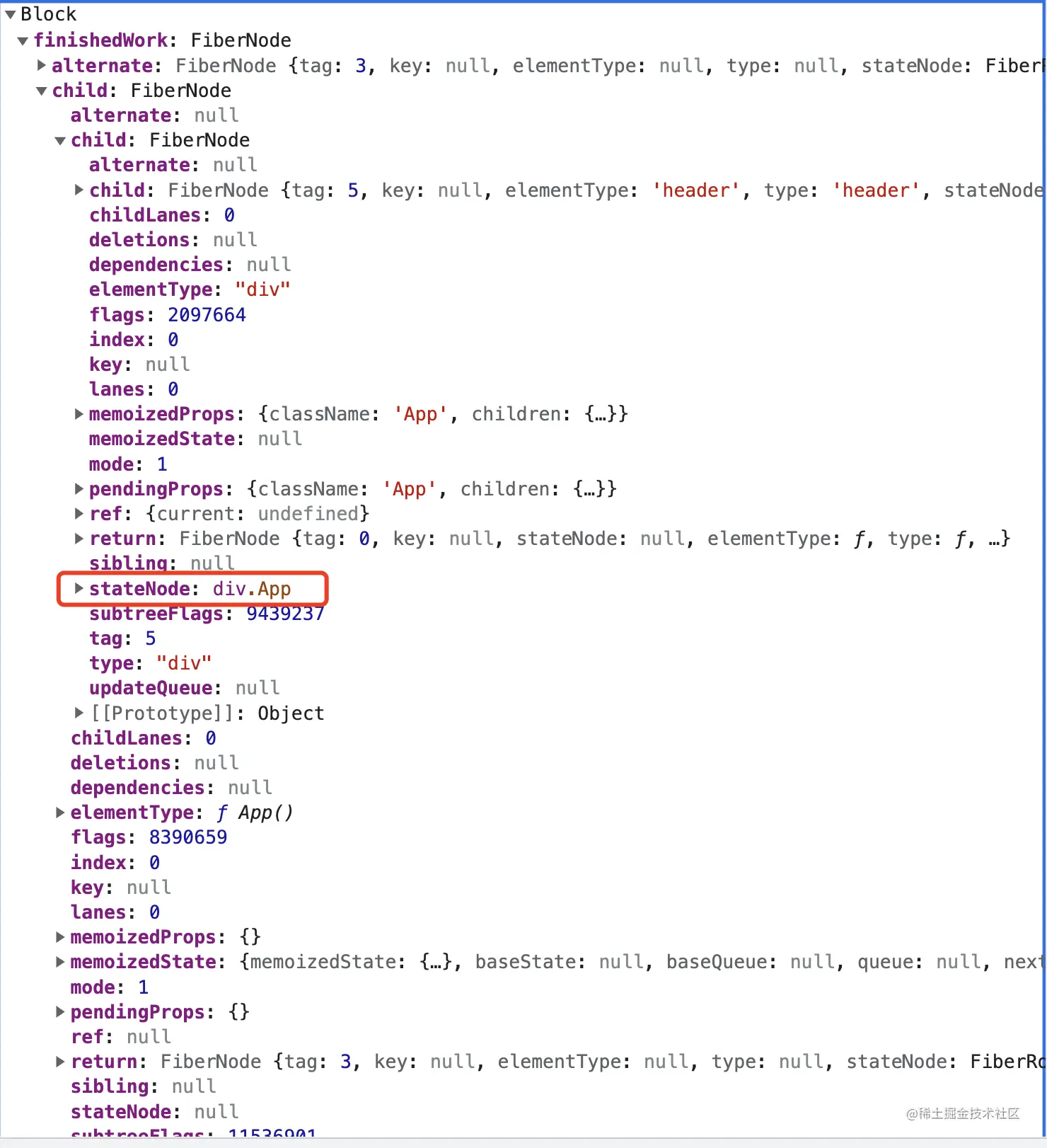

于是乎，我尝试把 render 阶段的最重要的产物 - finishedWork 打印出来看看了。果真是不看不知道，一看吓一跳：fiber 树上所有的 HostComponent 类型的 fiber 节点的 stateNode 属性已然是挂载了真实的 DOM 节点。下面，拿 div.App 这个 fiber 节点做个截图说明（沿着 fiber 树往下展开，查看 相应节点的 stateNode 属性，结果也是如此的）：
猜想
所以，到这里，我产生了一个大胆的猜想：“是不是在进入 commit 阶段之前，已经有有一颗完整的 DOM 树存在于 fiber 树上？” 也就是说， DOM 节点的创建并不发生在 commit 阶段，而是发生在 render 阶段。
验证猜想
在深入 react 源码之前，其实我们可以快速地验证一下的。验证的思路是：既然在进入 commit 阶段之前，我们已经可以拿到一个棵完整的 DOM 树，那么我们可以写点代码去自己把它挂载到页面上。实施步骤如下：
- 把 react 源码中的 commit 阶段入口函数
finishConcurrentRender()注释掉； - html 文档里面准备好
div#root2这个 DOM 容器； - 用下面的代码代替
finishConcurrentRender()函数：(() => { const appEle = root.finishedWork.child.child.stateNode; const newAppEle = appEle.cloneNode(true); const appHeader = newAppEle.getElementsByClassName("App-header")[0]; appHeader.style.backgroundColor = "#fff"; const root2 = document.getElementById("root2"); console.log("root2:", root2); root2.appendChild(newAppEle); })();

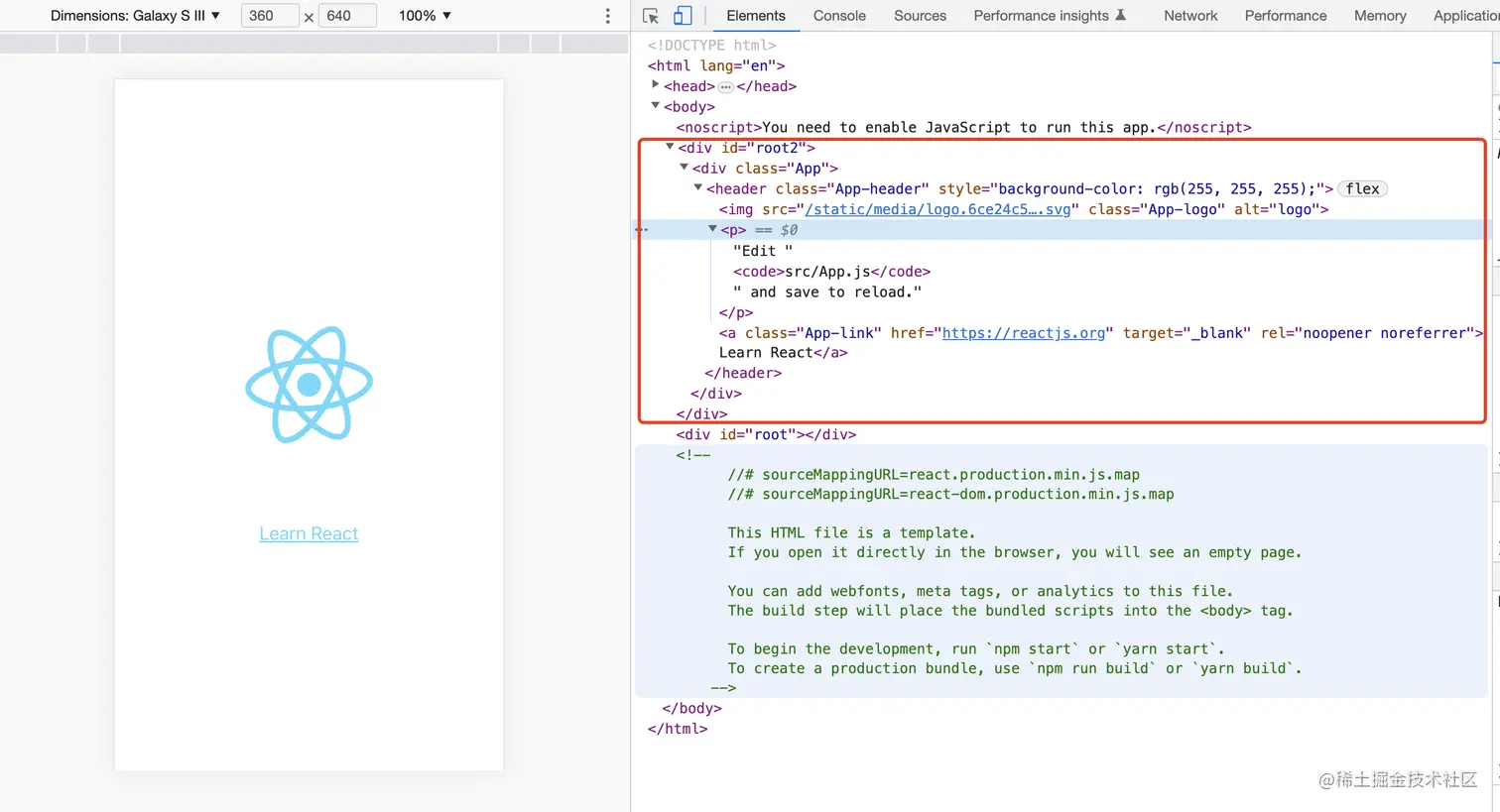

经过上面的操作，保存代码，刷新界面，我们将看到下面的界面：
上面截图中，我们把一颗完整的 DOM 树通过我们自己的代码把它挂载到 div#root2 这个 DOM 容器里面了。如此一来，我们的猜想被验证了。也即是说 -
“在进入 commit 阶段之前，在 fiber 树上已经有一棵对于完整应用的 DOM 树”。构建一棵完整的 DOM 树由下面的两个操作所组成：
- 创建 DOM 节点
- 把所有父子关系的 DOM 节点链接起来
所以，我们可以换句话说就是：「① 创建 DOM 节点 ② 把所有属于父子关系的 DOM 节点链接起来 」这两个动作都是发生在 render 阶段。
空口无凭。源码是唯一的真理。下面，我们到源码去看看， react 是如何实现在 render 阶段去完成整棵 DOM 树 的构建的。
react 源码实现讲解
快速定位
在 DOM 这个宿主环境中，要想创建 DOM 节点，无论你怎么封装，最底层的 DOM API 肯定是 document.createElement()。基于这个事实，我们可以通过全局搜索的方式，快速地在 react 的源码中找出真正去创建 DOM 节点的地方。
搜索出来，一个个地筛选一下。结果发现，它被封装到function createElement(){}（源码位置：react@18.2.0/packages/react-dom/src/client/ReactDOMHostConfig.js） 里面了，而 createElement 函数的调用又被封装到function createInstance(){} 里面，所以，这么看来，对 createInstance() 调用的地方就是真正创建 DOM 节点的地方。最后，我们全局搜索一下“createInstance(”（注意这里是特意少写了右括号），结果如下：
在搜索结果中，只有两个搜索结果是createInstance 函数的调用语法。我甚至不用点击去看第一个搜索结果（createReactNoop.js 里面的调用），我的直觉告诉我，我们要找的肯定是 completeWork() 函数里面的createInstance() 。
真相
真相肯定藏在 completeWork() 这个函数体里面。这次直觉肯定不会错了。因为在上面的小节，我们已经证实了 DOM 节点的创建就发生在 render 阶段。而 render 阶段是一个 work-loop 循环 - 也就是说每个 fiber 节点都会依次经历 begin-work 和 complete-work。
在 770 行代码还原 react fiber 初始链表构建过程一文中，我深入探索了 beginWork() 这个函数所所实现的功能。用一句话来总结就是「根据 workInProgress fiber 节点和它对应的 react element 的子 element（nextChildren），通过 reconciliation 流程来创建 子 fiber 节点。然后将两者链接起来，形成父子关系」。
我觉得更简单的记忆方式还是用公式来表达:
childFiber = reconcileChildren(workInProgress, nextChildren)
全文我聚焦在 begin-work 子流程，完全跳过了 complete-work 子流程的分析。种种迹象表明，真相就是藏在了 completeWork() 这个函数体里面。查看 completeWork() 的源码，我们会发现，果不其然：
function completeWork(current, workInProgress, renderLanes) {
// .....
switch (workInProgress.tag) {
// other cases......
case HostComponent: {
// ......
const instance = createInstance(
type,
newProps,
rootContainerInstance,
currentHostContext,
workInProgress
);
appendAllChildren(instance, workInProgress, false, false);
workInProgress.stateNode = instance;
// ......
}
// others case......
}
// ......
}
completeWork() 是一个大函数。该函数内部采用了跟 beginWork() 一样的实现架构。即，通过 switch(workInProgress.tag){} 来 case-by-case 地枚举不同类型的 fiber和针对不同类型的 fiber 进行不同的处理。如果把代码全粘贴上来，那真的是巨大无比，没有必要。就我们的关注点，主要关注两个 case 就好了：
- HostComponent
- HostText
为什么创建 react 只会在这两种类型的节点上创建 DOM 节点呢?因为，他们俩是 react element 树的叶子节点。
因为两者的 complete-work 的原理是一样的。所以，这里，我们只讲解 fiber 节点为 HostComponent 即可。HostText 情况的原理，同理可得。
为了完整讲述这里的逻辑，我把 HostComponent 情况的代码补回来：
function completeWork(current, workInProgress, renderLanes) {
const newProps = workInProgress.pendingProps;
// .....
switch (workInProgress.tag) {
// other cases......
case HostComponent: {
popHostContext(workInProgress);
const rootContainerInstance = getRootHostContainer();
const type = workInProgress.type;
if (current !== null && workInProgress.stateNode != null) {
updateHostComponent$1(
current,
workInProgress,
type,
newProps,
rootContainerInstance
);
if (current.ref !== workInProgress.ref) {
markRef$1(workInProgress);
}
} else {
if (!newProps) {
if (workInProgress.stateNode === null) {
throw Error(formatProdErrorMessage(166));
} // This can happen when we abort work.
bubbleProperties(workInProgress);
return null;
}
const currentHostContext = getHostContext(); // TODO: Move createInstance to beginWork and keep it on a context
// "stack" as the parent. Then append children as we go in beginWork
// or completeWork depending on whether we want to add them top->down or
// bottom->up. Top->down is faster in IE11.
const wasHydrated = popHydrationState(workInProgress);
if (wasHydrated) {
// TODO: Move this and createInstance step into the beginPhase
// to consolidate.
if (
prepareToHydrateHostInstance(
workInProgress,
rootContainerInstance,
currentHostContext
)
) {
// If changes to the hydrated node need to be applied at the
// commit-phase we mark this as such.
markUpdate(workInProgress);
}
} else {
const instance = createInstance(
type,
newProps,
rootContainerInstance,
currentHostContext,
workInProgress
);
appendAllChildren(instance, workInProgress, false, false);
workInProgress.stateNode = instance; // Certain renderers require commit-time effects for initial mount.
// (eg DOM renderer supports auto-focus for certain elements).
// Make sure such renderers get scheduled for later work.
if (
finalizeInitialChildren(
instance,
type,
newProps,
rootContainerInstance
)
) {
markUpdate(workInProgress);
}
}
if (workInProgress.ref !== null) {
// If there is a ref on a host node we need to schedule a callback
markRef$1(workInProgress);
}
}
bubbleProperties(workInProgress);
return null;
}
// others case......
}
// ......
}
从上面的代码，我们看出，要通过三个条件判断，react 才会进入最终进入「创建 DOM 节点」流程。这三个条件是：
if (current !== null && workInProgress.stateNode != null){...}- 因为，我们当前研究的是 react 应用的 mount 阶段，所以currentfiber是为null的。所以，react 不会进入这个分支语句里面；if (!newProps){...}- 即使一个 host component 啥prop（注意 jsx 的 children 最终也是会被转为prop） 都没有，它的props值都会是空的字面量对象{}。所以，极少数 react 会进入这个分支语句；if (wasHydrated) {}- 我们现在不研究 SSR，故 fiber 节点并没有被Hydrated过，所以，我们也不会进入这个分支语句里面。
最后，我们还是如愿以偿地来到目的地。注意，上面只提到「创建 DOM 节点」是不严谨的，实际上，下面的三行代码做了我们上面被证实猜想里面所提的两件事：
- 创建 DOM 节点
- 把所有父子关系的 DOM 节点链接起来
const instance = createInstance(
type,
newProps,
rootContainerInstance,
currentHostContext,
workInProgress
); // 语句 1
appendAllChildren(instance, workInProgress, false, false); // 语句 2
workInProgress.stateNode = instance; // 语句 3
下面，我们仔细看看这三行语句。
-
「语句1」 没啥好讲的，在 DOM 这个宿主环境里，它就是对
document.createElement()的封装，参数type就是所需创建的 DOM 节点类型，比如div，p，a和img等。最终返回所创建 DOM 节点元素。也许你很好奇，这里为什么称之为“instance（实例）”呢？其实，你应该想到 react 是一个跨平台的架构，就 react core 而言，它应该是平台无关的。假如我们此处称之为“domElement”，那么当我们切换看代码的上下文，比如在 react 的另外的一个 renderer 中 - react native，那么这个命名就不准确了。
-
「语句2」 -
appendAllChildren(）才是重点。就是在这个函数里面，react 实现了 DOM 树的上下层级关系的构建。当前，instance就是父 DOM 节点，而它的所有子 DOM 节点都储存在以workInProgress为根节点的 fiber 子树中。所以， appendAllChildren 函数的职责就是遍历当前 fiber 子树，找到子树上的所有的直属子 DOM 节点（注意，这里强调的是「直属」！），依次把它们 append 到当前的instanceDOM 容器里面来。 -
「语句3」就是负责把新构建好的 DOM 子树的根节点挂载到 fiber 的
stateNode属性上。之前我也说过，不同类型的 fiber 节点，它的stateNode属性值的语义是不一样的。 从这里，我们也可以看出，对于 HostComponent 的 fiber 节点来说，它的stateNode属性值挂载的就是 DOM 节点。
细节深究
在上面的「语句2」中，有两个实现细节的原理值得我们拿放大镜来看看。那就是：
- react 是如何在「以
workInProgress为根节点的 fiber 子树」去找到它所有的直属子 DOM 节点的呢? - 对于特定的
workInProgressfiber 进行 complete-work，只是构建了一组上下层的 DOM 节点的父子关系，那 react 是如何构建出一棵完整的 DOM 树呢？
给定一个 HostComponent 类型的 fiber，如何去找到它所有的直属子 DOM 节点的呢?
其实，如果 react 规定组件只能够由宿主环境的原生 UI 标签（在 DOM 这个环境下，就是指 div 等原生 HTML 标签，其实严谨来说，应该得说 host component）来组成的话，那么这个问题就没有什么难度。解决的算法是: 从第一子 fiber 开始，遍历 workInProgress 的所有直属子 fiber 节点，依次将当前 fiber 节点已经创建好的 DOM 节点（通过访问 stateNode 属性值即可得到 DOM 节点）直接 append 到 父 DOM 容器里面就好：
function appendAllChildren(workInProgress){
const parent = workInProgress.stateNode;
const firstChild = workInProgress.child;
let currentChild = firstChild
while(currentChild !== null){
const domInstance = currentChild.stateNode;
parent.appendChild(domInstance);
currentChild = currentChild.sibling;
}
}
但是，问题是什么呢？问题是 react 构建组件的方式不是这样的！react 主打的就是「可组合性」。也即是说，一个组件的内部构成既可以包含宿主环境的原生 UI 标签也可以包含用户自定义的组件。而前者所说的自定义组件的内部构建既可以包含宿主环境的原生 UI 标签也可以包含用户自定义的组件，如此循环往复......上面这里所描述的正是 「react 复合组件」。再通俗点来讲，这里的复合组件基本上就是指我们平时所说的「function component」和 「class component」
因为有了复合组件，事情就变得复杂起来了。为什么？请看下面的代码：
当前我们有这样的组件树：
const Counter = () => {
const [count, setCount] = useState(0);
const increment = useCallback(() => {
setCount(count + 1);
}, [count]);
const decrement = useCallback(() => {
setCount(count - 1);
}, [count]);
return (
<div>
<h1>Counter: {count}</h1>
<button onClick={increment} style={{ fontSize: 10 + count }}>
+
</button>
<button onClick={decrement}>-</button>
</div>
);
};
function App(){
return (
<div className="App">
<header className="App-header">
<img src={logo} className="App-logo" alt="logo" />
<Counter />
<p>
Edit <code>src/App.js</code> and save to reload.
</p>
<a
className="App-link"
href="https://reactjs.org"
target="_blank"
rel="noopener noreferrer"
>
Learn React
</a>
</header>
</div>
);
}
那请问还能使用上面的那一套算法吗？答案是：“不能”。因为，相比于 DOM 树， 复合组件是一个抽象层，它所对应的 fiber 节点并不会保存真实的 DOM 节点。也就是说，上面给出的算法中，当遍历到 <Counter /> 的时候， domInstance 的值是为 null 的。
再换句话说，fiber 树跟真实的 DOM 树在层级上并不是一一对应的！！！
因为这种情况存在，所以，我们需要继续往子树的底层去访问，直到遍历到第一个为 HostComponent 或者 HostTextComponent 为止。
到了上面这一步我们就可以直接返回到 fiber 树的上层了吗？不能，因为，存在 <React.Fragment>。<React.Fragment>是所谓的空标签（有了它，我们就可以不必用一个多余的 host 标签去包住多个兄弟组件）。
也就说，我们还需要考虑 <Counter /> 组件的是下面这种实现的情况（用<></>代替了 <div></div>）：
const Counter = () => {
const [count, setCount] = useState(0);
const increment = useCallback(() => {
setCount(count + 1);
}, [count]);
const decrement = useCallback(() => {
setCount(count - 1);
}, [count]);
return (
<>
<h1>Counter: {count}</h1>
<button onClick={increment} style={{ fontSize: 10 + count }}>
+
</button>
<button onClick={decrement}>-</button>
</>
);
};
综上所述，给定一个 workInProgress fiber，基于以下的两种情况，我们不能只是往下遍历一层：
workInProgressfiber 的直属子 fiber 所对应的组件并不都是 host component，有可能包含 function component 或者 class component 等复合组件；- 复合组件有可能返回多个子组件
鉴于以上原因，我们需要使用「深度优先遍历算法」来向下找到 workInProgress 某个包含复合组件的子树中的第一个 host component 类型的 fiber。找到之后，就不需要继续往下查找了，而是用同样的算法在相邻的子树中查找该子树中第一个直属于 workInProgress 的 host component 类型的 fiber。这就是以下 react 源码的原理：
let appendAllChildren;
appendAllChildren = function (
parent,
workInProgress,
needsVisibilityToggle,
isHidden
) {
// We only have the top Fiber that was created but we need recurse down its
// children to find all the terminal nodes.
let node = workInProgress.child;
while (node !== null) {
if (node.tag === HostComponent || node.tag === HostText) {
appendInitialChild(parent, node.stateNode);
} else if (node.tag === HostPortal);
else if (node.child !== null) {
node.child.return = node;
node = node.child;
continue;
}
if (node === workInProgress) {
return;
}
// while (node.sibling === null) {
// if (node.return === null || node.return === workInProgress) {
// return;
// }
//
// node = node.return;
// }
// 为了可读，我把源码中的两条语句调换一下
while (node.sibling === null) {
node = node.return;
if(node === nulll || node === workInProgress){
return;
}
}
node.sibling.return = node.return;
node = node.sibling;
}
};
整个算法用流程表示如下：
graph TD
A(开始) --> B["let node = workInProgress.child;"]
B --> C{"当前 fiber 节点是 host component 类型吗？"}
C-->|是| D["把当前 node 所对应的 DOM 节点直接 append 到父 DOM 容器中"]
C-->|否| E{"当前 node 有子 fiber 吗？"}
E-->|有| F["node = node.child"]
F-->C
E-->|没有| G{"当前 node 有兄弟 fiber 吗？"}
G-->|有| H["node = node.sibling"]
H--> C
G-->|"没有，则返回上一级"|I["node = node.return"]
I-->J{"当前 node 已经等于 workInProgress 了吗？"}
J-->|是|K[证明已经遍历完了所有遍历的 fiber 节点]
J-->|否|G
D-->G
K--> L(结束)
react 是如何构建出一棵完整的 DOM 树呢？
上一个小节讲的是构建一层父子关系 DOM 树的实现原理，而一棵完整的 DOM 树是有很多这样的 DOM 层，那 react 是如何构建出一棵完整的 DOM 树呢？这个问题的答案就藏在 render 阶段的 work-loop 架构里面。
work-loop 架构包括两个要素：
- 数据结构 - 需要被遍历的 react element 树；
- 遍历算法 - 深度优先的遍历算法
在遍历一开始，react 首先会使用深度优先的算法依次「递」到当前子树中处于最底层的叶子节点，一路遍历，一路调用beginWork() 去创建 fiber 节点。当到达叶子节点的时候，就开始「归」了。归的时候，react 会对当前节点调用completeWork() 。调用完completeWork()之后，react 还会横向检查当前叶子节点是否有兄弟节点，如果有，则用同样的算法对「以该兄弟节点为根节点的 fiber 子树」采用同样的遍历算法。当同一层级中，只有当所有的 fiber 节点都完成了 complete-work 之后，react 才会往上回归，对父 fiber 节点进行 complete-work。
重点来了。正是这种遍历算法，就决定了两个事实：
- 任何时刻，如果一个父 fiber 节点开始 complete-work，那么我们就可以推出另外一个事实：该父 fiber 节点的所有子 fiber 节点都已经完成了 complete-work；
- 这是一个递归算法，遍历先「递」出去，最后层层「归」回来，直至到整个 fiber 树的根节点 -
hostRootFiber
如果在 complete-work 的时候，我们只关注 host component 的 fiber 节点的话，那么整个过程就是一个自底向上，一层层地去构建 DOM 父子关系，直至到 fiber 树中最顶层的 host component 类型的 fiber 节点 为止的不断重复的「循环过程」。
- 自底向上，层层向上 appendChild
- 不断重复的循环过程
- 直至到 fiber 树中最顶层的 host component 类型的 fiber 节点 为止
这正是 react 是建出一棵完整的 DOM 树的原理之所在。
总结
看来，我们在770 行代码还原 react fiber 初始链表构建过程一文中因为略过了 completeWork() 函数的研究而错过了 render 阶段的另外一个任务线：构建完成的 DOM 树。
总的说来，在 react 应用的 mount 阶段的 render 子阶段，存在两条主线任务线：
- 第一条任务线：自顶向下地调用
beginWork()构建一棵 fiber 树； - 第二条任务线：自底向上地调用
completeWork()构建一棵 DOM 树。
“在 react 应用的 mount 阶段，react 是怎样创建 DOM 节点，又是怎样渲染出最终的界面效果的呢？”
这是文章一开始抛出的疑问。细心之人可能会发现，到文章快结束了，我们其实还没有谈论这句话的后半句：「......,又是怎样渲染出最终的界面效果的呢？」。
是的，鉴于篇幅所限，本文到此为止。我会另外撰写一篇文章进行介绍这一点，敬请期待~
