组件说明

Producer： 通过MQ的负载均衡模块选择相应的Broker集群队列进行消息注册
Consumer： 消息消费者，负责消费消息。一个消息消费者会从Broker服务器中获取到消息，并对消息进行相关业务处理。
NameServer：理解成注册中心

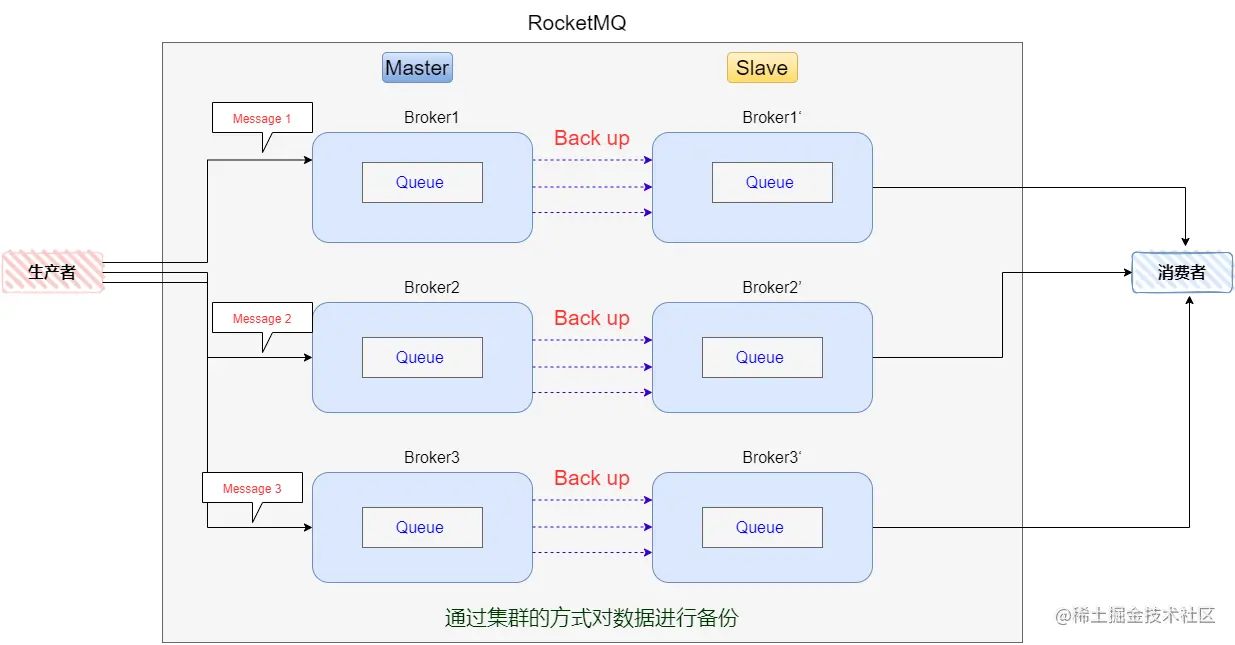

Broker： 用来存储消息的，生产者发送来的消息，同时为消费者的拉取请求作准备。关于Broker，在RocketMQ是以主从方式来构建的，通过集群进行横向扩展。每个Broker与NameServer集群中的所有节点建立长连接，定时注册Topic信息到所有NameServer。

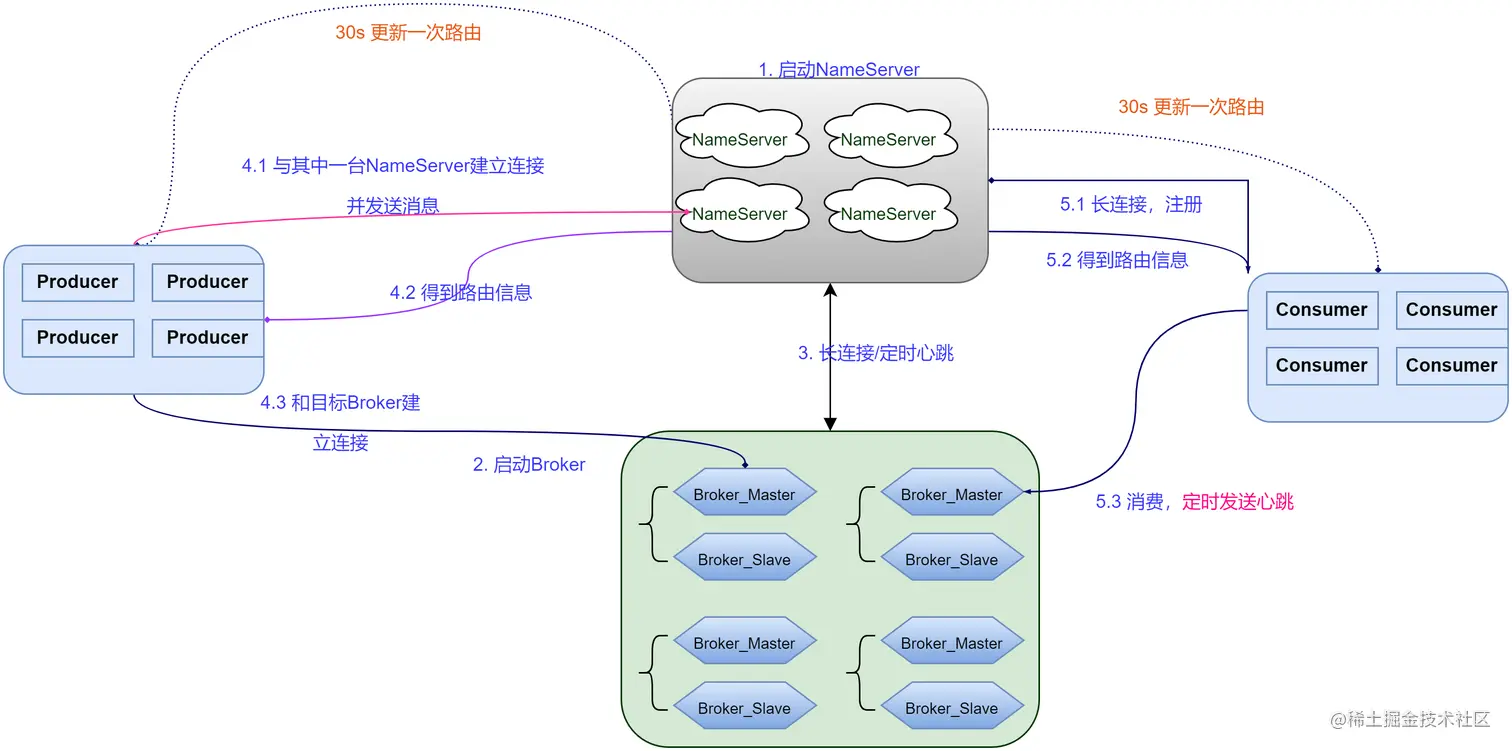

工作流程


启动NameServer，NameServer启动后开始监听端口，等待Broker、Producer、Consumer连接。
启动Broker时，Broker会与所有的NameServer建立并保持长连接，然后每30秒向NameServer定时发送心跳包。
发送消息前，可以先创建Topic，创建Topic时需要指定该Topic要存储在哪些Broker上，当然，在创建Topic时也会将Topic与Broker的关系写入到NameServer中。不过，这步是可选的，也可以在发送消息时自动创建Topic。
Producer发送消息，启动时先跟NameServer集群中的其中一台建立长连接，并从NameServer中获取路由信息，即当前发送的Topic消息的Queue与Broker的地址（IP+Port）的映射关系。然后根据算法策略从队选择一个Queue，与队列所在的Broker建立长连接从而向Broker发消息。当然，在获取到路由信息后，Producer会首先将路由信息缓存到本地，再每30秒从NameServer更新一次路由信息。
Consumer跟Producer类似，跟其中一台NameServer建立长连接，获取其所订阅Topic的路由信息，然后根据算法策略从路由信息中获取到其所要消费的Queue，然后直接跟Broker建立长连接，开始消费其中的消息。Consumer在获取到路由信息后，同样也会每30秒从NameServer更新一次路由信息。不过不同Producer的是，Consumer还会向Broker发送心跳，以确保Broker的存活状态。
