1. 概述

Canvas API 提供了一个通过JavaScript的<canvas>元素来绘制图形的方式。它可以用于动画、游戏画面、数据可视化、图片编辑以及实时视频处理等方面。

Canvas API 主要聚焦于 2D 图形。而同样使用<canvas>元素的 WebGL API 则用于绘制硬件加速的 2D 和 3D 图形。

它与 SVG 图像的区别在于，<canvas>是脚本调用各种方法生成图像，SVG 则是一个 XML 文件，通过各种子元素生成图像。

使用 Canvas API 之前，需要在网页里面新建一个<canvas>元素。

<canvas id="myCanvas" width="400" height="250">
  您的浏览器不支持 Canvas
</canvas>

如果浏览器不支持这个 API，就会显示<canvas>标签中间的文字：“您的浏览器不支持 Canvas”。

每个<canvas>元素都有一个对应的CanvasRenderingContext2D对象（上下文对象）。Canvas API 就定义在这个对象上面。

const canvas = document.getElementById('myCanvas');
const ctx = canvas.getContext('2d');

上面代码中，<canvas>元素节点对象的getContext()方法，返回的就是CanvasRenderingContext2D对象。

注意，Canvas API 需要getContext方法指定参数2d，表示该<canvas>节点生成 2D 的平面图像。如果参数是webgl，就表示用于生成 3D 的立体图案，这部分属于 WebGL API。

2. CanvasRenderingContext2D可以绘制形状，文本，图像和其他对象。

Canvas 画布提供了一个作图的平面空间，该空间的每个点都有自己的坐标。原点(0, 0)位于图像左上角，x轴的正向是原点向右，y轴的正向是原点向下。

2.1 绘制形状

绘制矩形

以下是 3 个绘制矩形位图的方法。

• clearRect()

  设置指定矩形区域内（以 点  (x, y)  为起点，范围是*(width, height)* ）所有像素变成透明，并擦除之前绘制的所有内容。

• fillRect()

  绘制填充矩形，矩形的起点在  (x, y)  位置，矩形的尺寸是 width 和 height。

• strokeRect()

  在 canvas 中，使用当前的笔触样式，描绘一个起点在  (x, y) 、宽度为 w、高度为 h 的矩形。

clearRect()

注：请确保在调用 clearRect()之后绘制新内容前调用beginPath()。

void ctx.clearRect(x, y, width, height);

clearRect() 方法在一个矩形区域内设置所有像素都是透明的 (rgba(0,0,0,0))。这个矩形范围的左上角在 (x, y)，宽度和高度分别由 width 和height确定。

参数：

x:矩形起点的x轴坐标。

y:矩形起点的y轴坐标。

width:矩形的宽度。

height:矩形的高度。

可以用该方法清除一部分画布内容。如下是清除整个画布内容。

const canvas = document.getElementById('canvas');
const ctx = canvas.getContext('2d');
ctx.clearRect(0, 0, canvas.width, canvas.height);

也可以清除部分区域，如下：

var canvas = document.getElementById("canvas");
var ctx = canvas.getContext("2d");

// 绘制黄色背景
ctx.beginPath();
ctx.fillStyle = '#ff6';
ctx.fillRect(0, 0, canvas.width, canvas.height);

// 绘制蓝色三角形
ctx.beginPath();
ctx.fillStyle = 'blue';
ctx.moveTo(20, 20);
ctx.lineTo(180, 20);
ctx.lineTo(130, 130);
ctx.closePath();
ctx.fill();

// 清除一部分画布
ctx.clearRect(10, 10, 120, 100);

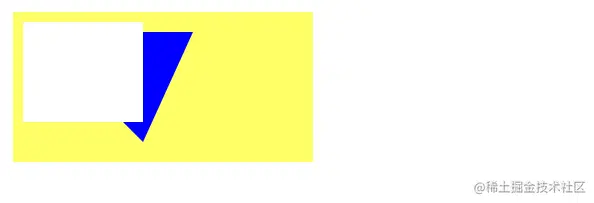

被清除的区域是一个矩形，它的左上点坐标在 (10, 10)，宽度和高度分别是 120 和 100 像素。 如图：

fillRect()

Canvas 2D API 绘制填充矩形的方法。当前渲染上下文中的fillStyle 属性决定了对这个矩形对的填充样式。 这个方法是直接在画布上绘制填充，并不修改当前路径，所以在这个方法后面调用 fill() 或者stroke()方法并不会对这个方法有什么影响。

void ctx.fillRect(x, y, width, height);

fillRect()方法绘制一个填充了内容的矩形，这个矩形的开始点（左上点）在(x, y) ，它的宽度和高度分别由width 和 height 确定，填充样式由当前的fillStyle 决定。

参数：

x:矩形起点的x轴坐标。

y:矩形起点的y轴坐标。

width:矩形的宽度。

height:矩形的高度。

例子：

const canvas = document.getElementById('canvas');
const ctx = canvas.getContext('2d');
ctx.fillStyle = 'green';
ctx.fillRect(20, 10, 150, 100);

以上绘制的矩形左上顶点在 (20, 10)，宽高分别是 150 和 100 像素，颜色为绿色。 fillStyle属性可以为矩形填充颜色。

strokeRect()

使用当前的绘画样式，描绘一个起点在  (x, y) 、宽度为 w、高度为 h 的矩形的方法。 此方法直接绘制到画布而不修改当前路径，因此任何后续fill() 或stroke()调用对它没有影响。

void ctx.strokeRect(x, y, width, height);

参数：

x:矩形起点的x轴坐标。

y:矩形起点的y轴坐标。

width:矩形的宽度。正值在右侧，负值在左侧。

height:矩形的高度。正值在下，负值在上。

例子：

const canvas = document.getElementById('canvas');
const ctx = canvas.getContext('2d');
ctx.strokeStyle = 'green';
ctx.strokeRect(20, 10, 160, 100);

矩形的左上角是（20,10）。它的宽度为 160，高度为 100。线条颜色是绿色。 strokeStyle属性可以为矩形线条添加颜色。

画矩形相关属性

• fillStyle：图形内部的颜色和样式。默认 #000 (黑色).
• strokeStyle：图形边线的颜色和样式。默认 #000 (黑色).

2.2 绘制文本

相关属性

以下是文本样式相关的属性。

• font： 字体设置。默认值 10px sans-serif。字体大小和字体种类

• textAlign：文本对齐设置。允许的值： start (默认), end, left, right 或 center.

  left：文本左对齐。

  right：文本右对齐。

  center：文本居中对齐。

  start：文本对齐界线开始的地方（左对齐指本地从左向右，右对齐指本地从右向左）。

  end：文本对齐界线结束的地方（左对齐指本地从左向右，右对齐指本地从右向左）。

• textBaseline：基线对齐设置。允许的值： top, hanging, middle, alphabetic (默认), ideographic, bottom.

  top：文本基线在文本块的顶部。

  hanging：文本基线是悬挂基线。

  middle：文本基线在文本块的中间。

  alphabtic：文本基线是标准的字母基线。

  ideographic：文字基线是表意字基线；如果字符本身超出了 alphabetic 基线，那么 ideograhpic 基线位置在字符本身的底部。

  bottom：文本基线在文本块的底部。与 ideographic 基线的区别在于 ideographic 基线不需要考虑下行字母。

• direction：文本的方向。允许的值： ltr, rtl, inherit (默认).

  ltr：文本方向从左向右。

  rtl：文本方向从右向左。

  inherit：根据情况继承 <canvas>元素或者 Document 。

相关方法

下面是绘制文本的方法。

• fillText()：在 (x,y) 位置绘制（填充）文本。
• strokeText()：在 (x,y) 位置绘制（描边）文本。
• measureText()：会返回一个TextMetrics 对象。

fillText()

在  (x, y)  位置填充文本的方法。如果选项的第四个参数提供了最大宽度，文本会进行缩放以适应最大宽度。

void ctx.fillText(text, x, y, [maxWidth]);

参数：

text:文本内容。

x:文本起点的x轴坐标。

y:文本起点的y轴坐标。

maxWidth:绘制的最大宽度。如果指定了值，并且经过计算字符串的值比最大宽度还要宽，字体为了适应会水平缩放（如果通过水平缩放当前字体，可以进行有效的或者合理可读的处理）或者使用小号的字体。

const canvas = document.getElementById("canvas");
const ctx = canvas.getContext("2d");

ctx.font = "50px serif";
ctx.fillText("Hello world", 50, 90);

以上，font属性，可以设置当前字体样式的属性。

measureText()

返回一个关于被测量文本TextMetrics 对象包含的信息（例如它的宽度）。

ctx.measureText(text);

参数：

text：是需要测量的字符串。

var canvas = document.getElementById("canvas");
var ctx = canvas.getContext("2d");

var text = ctx.measureText("foo"); // TextMetrics object
text.width; // 16;

2.3 绘制线条

线条相关的属性

• lineWidth：线条的宽度。

• lineCap：线末端的类型。允许的值： butt (默认), round, square。

  butt: 线段末端以方形结束。

  round: 线段末端以圆形结束。

  square: 线段末端以方形结束，但是增加了一个宽度和线段相同，高度是线段厚度一半的矩形区域。

• lineJoin：定义两线相交的拐点类型。允许的值：round, bevel, miter(默认)。

  round: 通过填充一个额外的，圆心在相连部分末端的扇形，绘制拐角的形状。圆角的半径是线段的宽度。

  bevel: 在相连部分的末端填充一个额外的以三角形为底的区域，每个部分都有各自独立的矩形拐角。

  miter: 通过延伸相连部分的外边缘，使其相交于一点，形成一个额外的菱形区域。这个设置可以通过 miterLimit 属性看到效果。

• miterLimit：斜接面限制比例。默认 10。

• lineDashOffset：描述在哪里开始绘制线段。

线条相关的方法

getLineDash()：返回当前线段样式的数组，数组包含一组数量为偶数的非负数数字。

一个 Array数组。一组描述交替绘制线段和间距（坐标空间单位）长度的数字。如果数组元素的数量是奇数，数组元素会被复制并重复。例如，设置线段为 [5, 15, 25] 将会得到以下返回值 [5, 15, 25, 5, 15, 25]。

const canvas = document.getElementById("canvas");
const ctx = canvas.getContext("2d");

ctx.setLineDash([10, 20]);
console.log(ctx.getLineDash()); // [10, 20]

// Draw a dashed line
ctx.beginPath();
ctx.moveTo(0, 50);
ctx.lineTo(300, 50);
ctx.stroke();

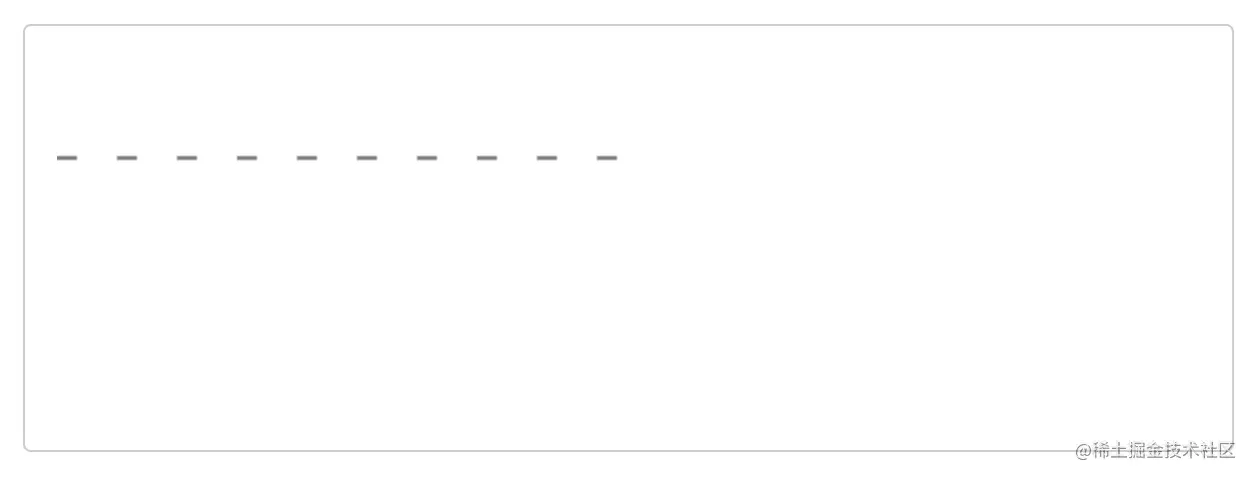

以上代码，画布获得间隔20，画10的虚线。从（0,50）到（300,50）。

如下图所示：

setLineDash()： 设置当前的线段样式。

setLineDash()  方法在填充线时使用虚线模式。它使用一组值来指定描述模式的线和间隙的交替长度。

setLineDash(segments);

参数：

segments: 一个Array数组。一组描述交替绘制线段和间距（坐标空间单位）长度的数字。如果数组元素的数量是奇数，数组的元素会被复制并重复。例如， [5, 15, 25] 会变成 [5, 15, 25, 5, 15, 25]。

这方法画一些虚线很有用。
