thinsPanel中node-red的引用及提供的功能
1. 引用
在thingsPanel平台“规则引擎”模块-接入引擎-编辑规则跳转到node-red页面进行编辑。
2. node-red在thingsPanel中使用
Node-RED是一个构建物联网应用的编程工具，提供了一个基于浏览器的流程编辑器，通过拖拽连接节点的编程方式，将硬件设备、API和在线服务连接在一起，可以一键部署运行，创建好的流程还可以通过导出导入JSON文件轻松实现程序移植。

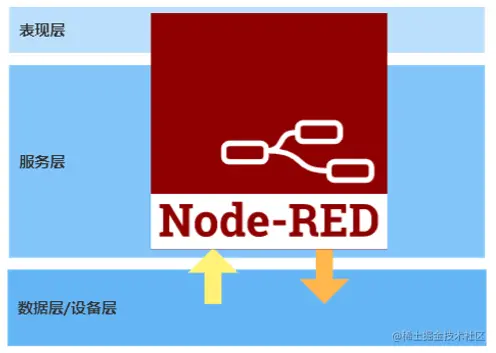

Node-RED所在层：
（1） node-red基本

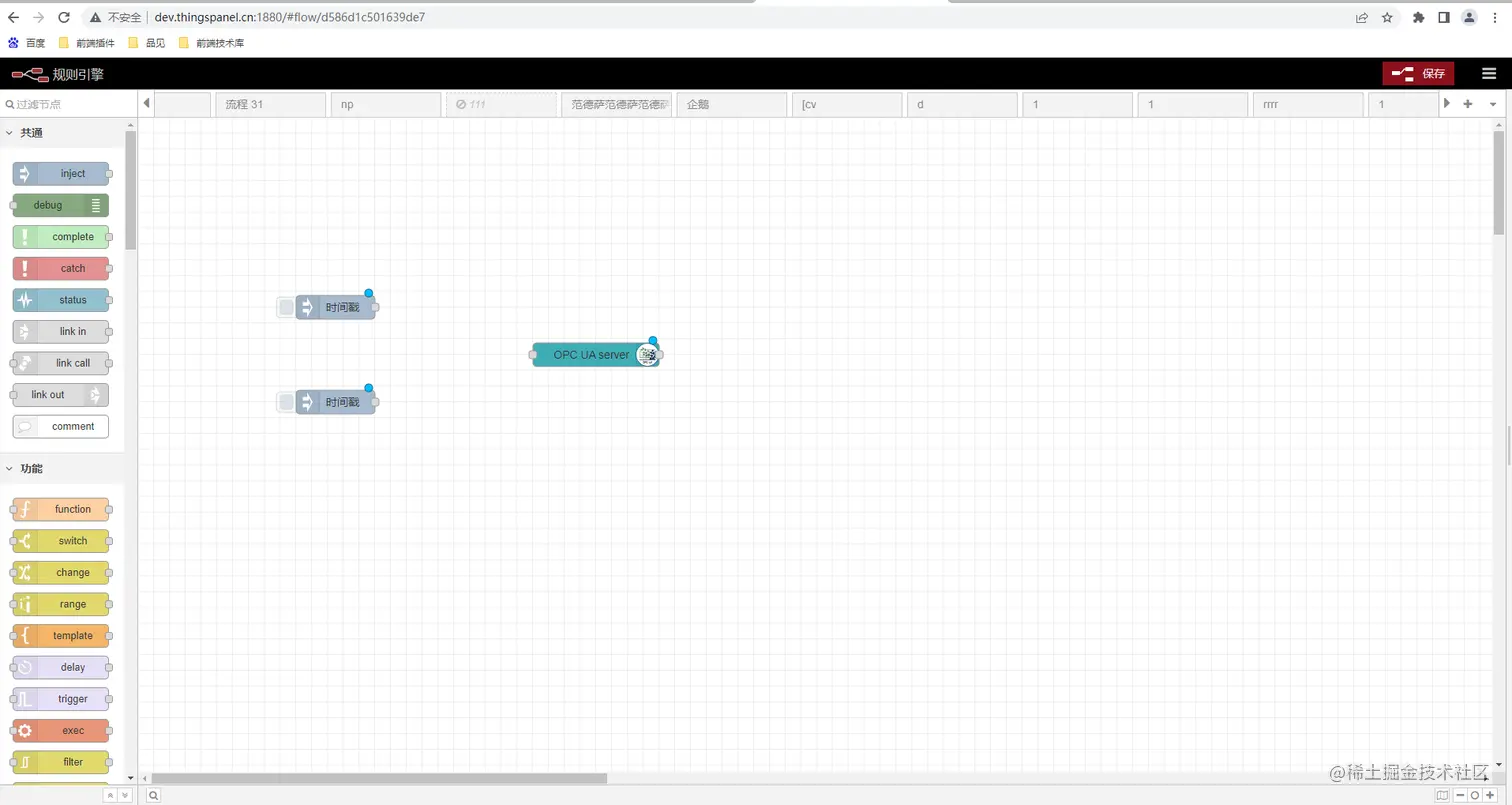

左侧为节点栏，可拖不同节点到中间画布，通过双击节点修改配置。
基本节点：
inject-输入，debug-输出，function-函数，switch-判断，change-改变属性或者属性值
在thingsPanel中使用node-red目前需求上思路：
首先需要个触发器来定时触发采集行为，再借助OPC DA采集模块进行数据采集，然后将采集到的数据进行处理，处理完后进行入库和页面展示。
基于这个思路，我们从Node-RED节点组件库中可以快找触发器及其详细的介绍：

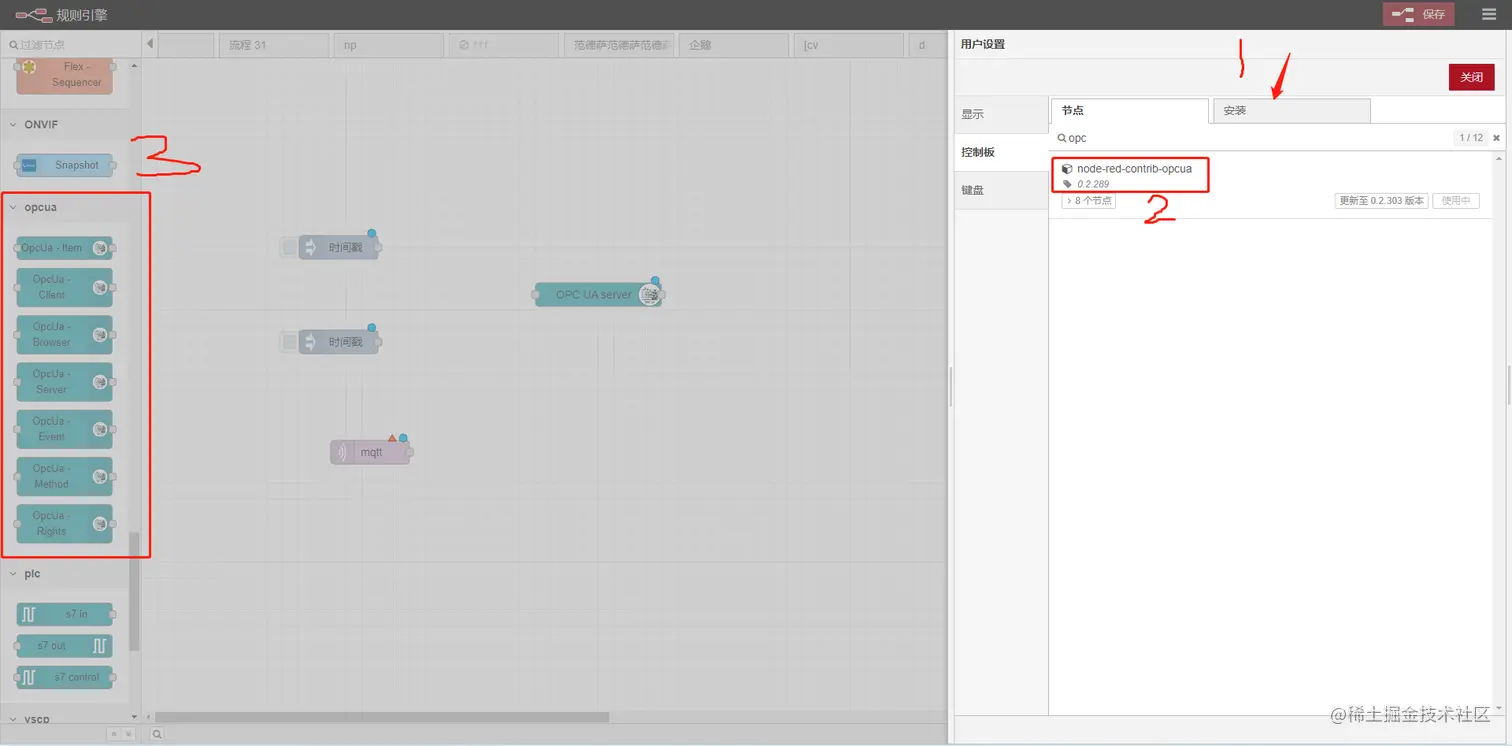

点击右上角栏目icon选择设置进入控制面板-安装搜索opcua选择node-red-contrib-opcua进行安装，安装成功后就会出现图中标记3：
（2） 配置节点

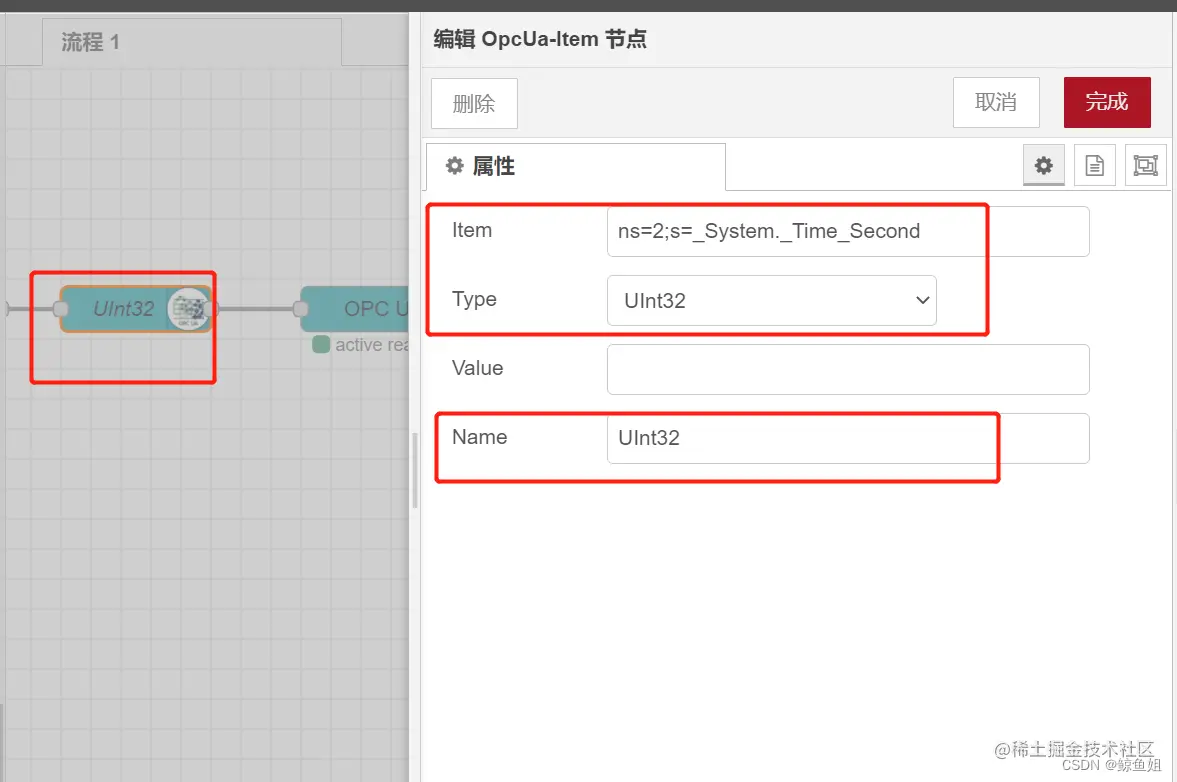

配置opcua节点(ThingsPanel平台对接opc-ua设备需先安装opc-ua客户端UaExpert）
UaExpert下载地址：uaexpert-bin-win32-x86-vs2008sp1-v1.6.3-448.zip
UaExpert使用方法：Uaexpert操作手册

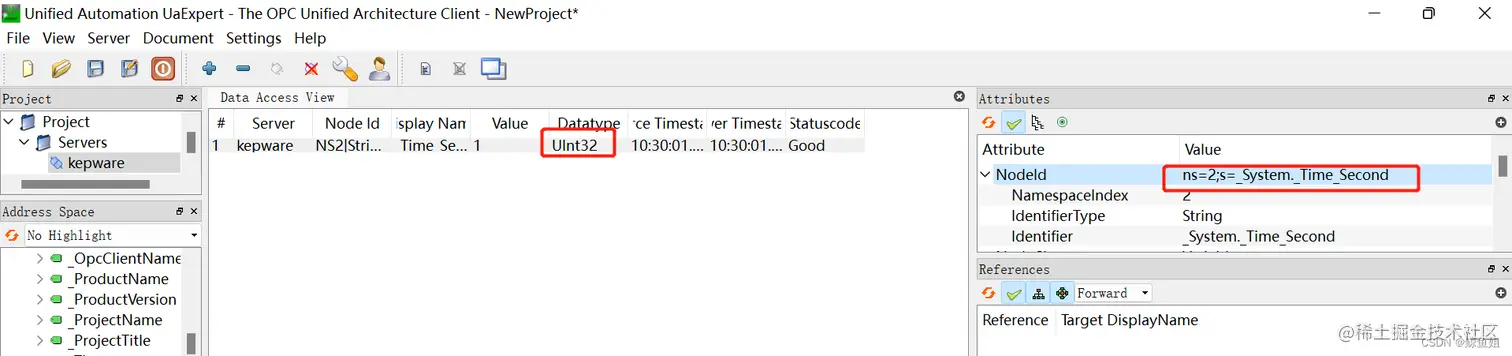

其中Item中的数据和UaExpert的NodeId数据保持一致，数据类型Type和UaExpert的Datatype保持一致，name可以随意填写。

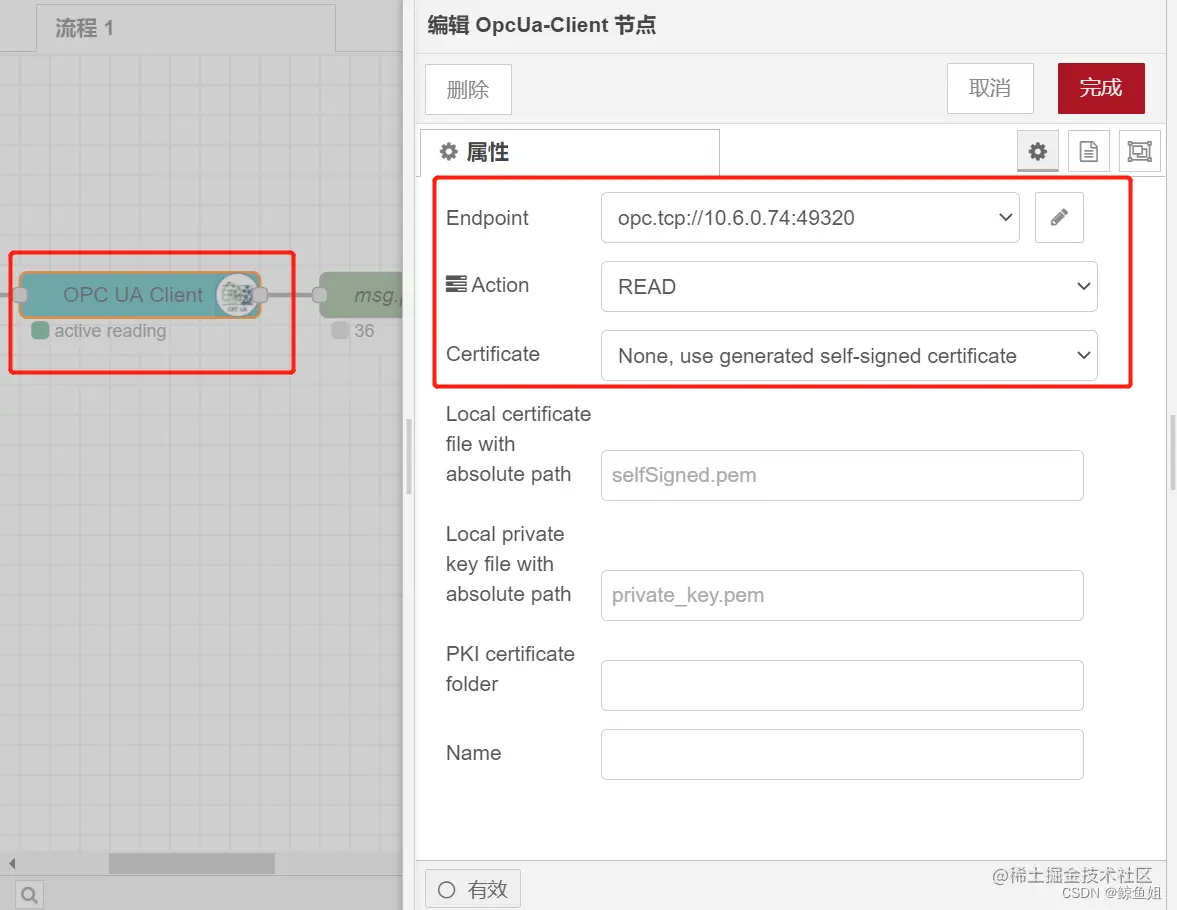

配置opcua-client节点：
配置debug节点：

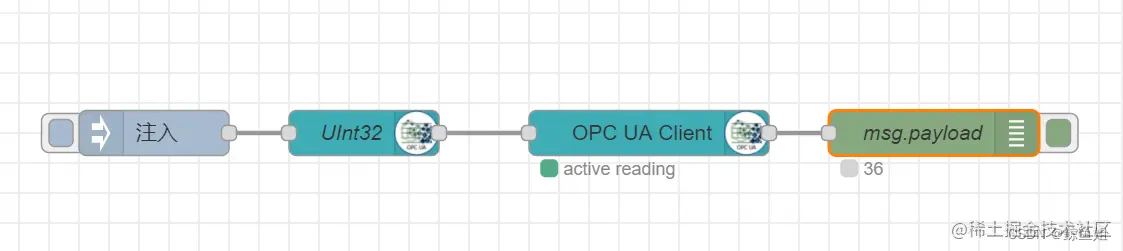

（3） 运行opcua读取数据
部署完成后，单击注入后，调试窗口显示出数据。
3. node-red常用节点
(1) http in(设置请求方式、填写URL，最后组成的api为http://+node-red的ip+端口+URL)
例如：node-red在本地安装即本地ip地址，若本地ip为192.x.x.x，端口为1880
则图中请求的url为192.x.x.x:1880/test/api

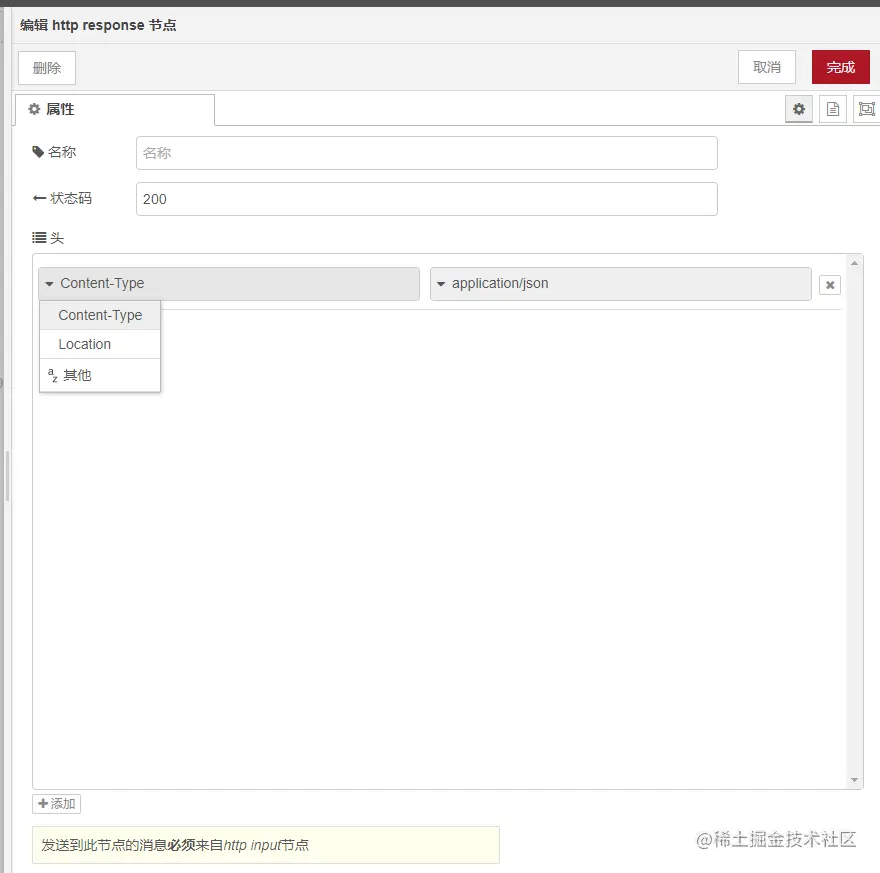

(2) http resonse(设置状态码和响应头)

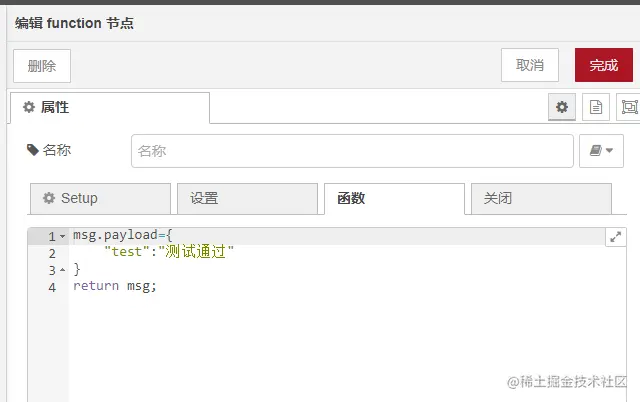

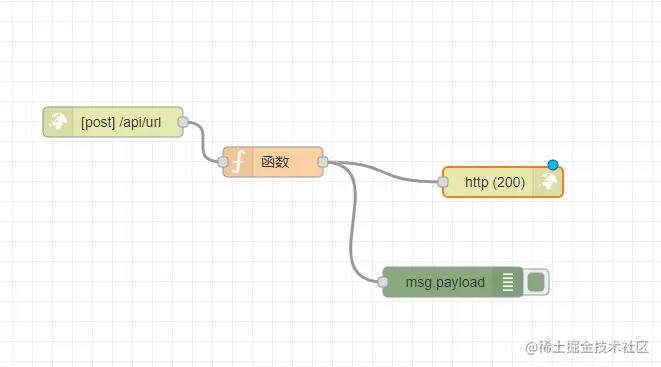

若需要接口返回相关内容，可以在两个节点之间添加function节点,通过msg.payload进行输出

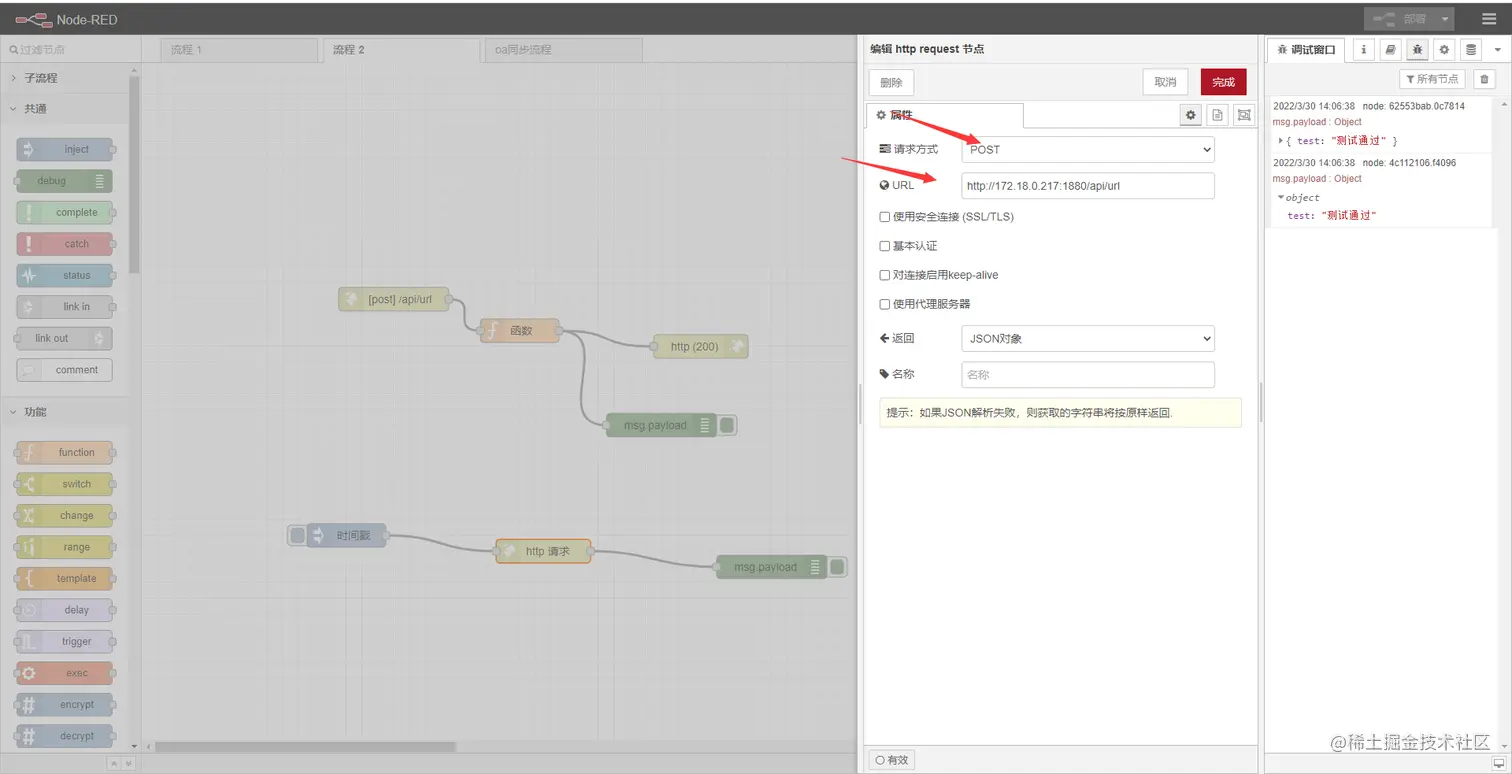

(3) http request(前面定义了接口，可以通过http request进行验证接口的可行性)
4. node-red的API
Node-RED管理API使用settings.js文件中的adminAuth属性进行保护。
node-red管理api的方法：Node-RED : 管理API方法
Runtime API（运行API）：可以在将Node-RED嵌入到另一个应用程序时使用（Node-RED可以使用标准的require模块加载器加载到另一个node.js应用程序中--在thingsPanle中引入 import RED from "@/core/services/res.module"
）。
常用api：(绿色为在thingsPanle中使用的api)
（1） .init(server,settings) --- node-red初始化
（2） .start() --- node-red开启
（3） .stop() --- node-red关闭
（4） .server --- http实例
（5） .setRedToken() --- 设置node-red的令牌（权限的认证）
（6） .getRedToken() --- 获取node-red的令牌（权限的认证）
（7）.loadFlows() --- 加载数据流配置
（8）.startFlows() --- 启动流配置
（9）.stopFlows() ---停止流配置
（10）.setFlows(flows,type) ---设置活动流配置
（11）.getFlows() ---获取活动流配置
（12）.addFlow(flow) ---添加新的流到配置中
（13）.getFlow(id) ---获取活动配置中的流
（14）.updateFlow(id,flow) ---更新配置中已有的流
（15）.removeFlow(id) ---从激活配置中移除一个流
(16).getNodeInfo(id) ---- 获取节点集信息
(17).getNodeList() --- 获取所有可用节点的列表
(18).getModuleInfo(id) ---- 获取节点模块信息
(19).getNodeConfigs() --- 获取所有活动节点集的HTML配置
(20).getNodeConfig(id) --- 获取特定节点集的HTML配置
5. thingsPabel中配置node-red权限
node-red默认使用http请求：

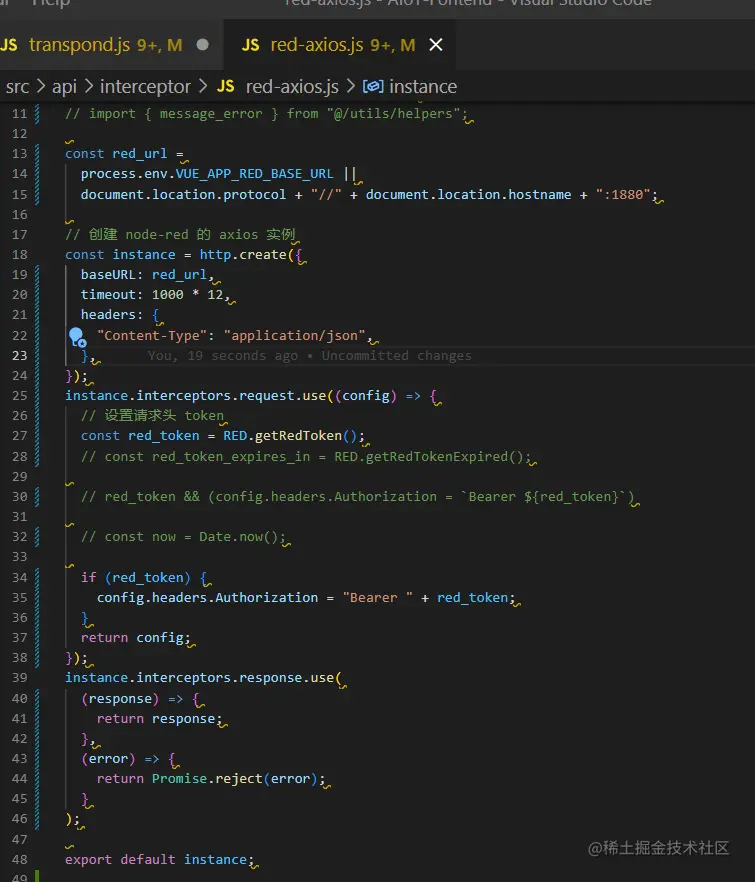

（1） 创建node-red的axios实例

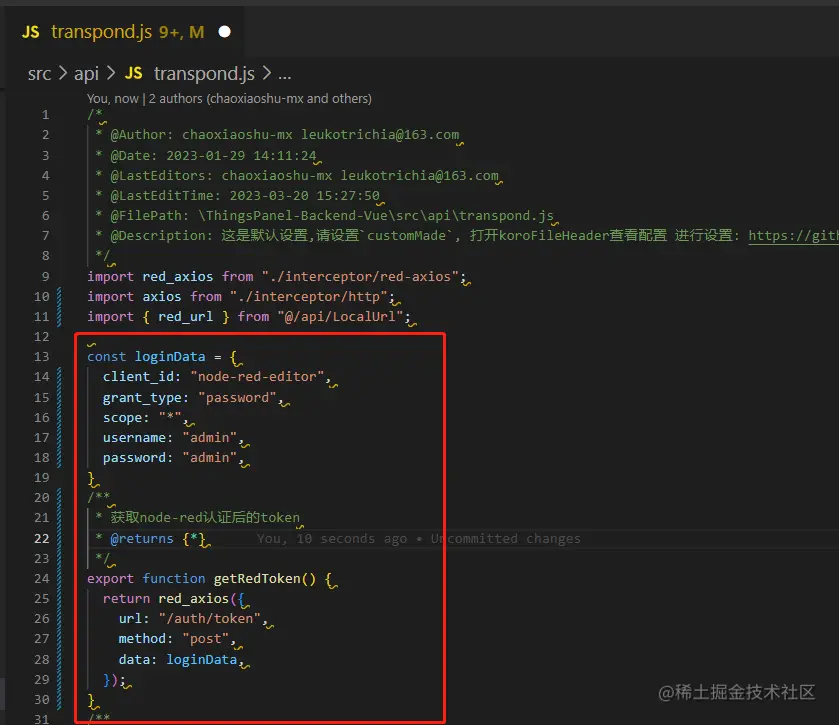

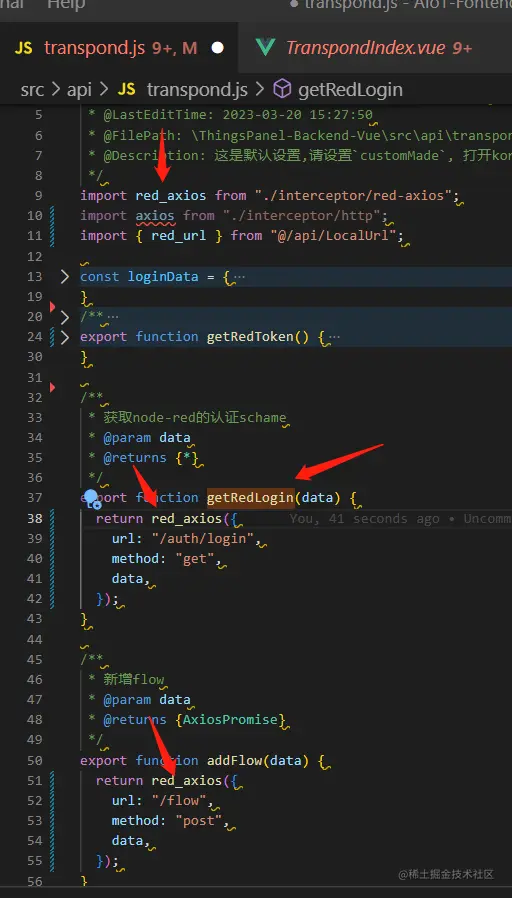

（2） 获取认证token--使用red_axios(即（1）中的axios实例，Alot项目中transpond.js文件中进行配置)
6. thingsPanle应用中node-red操作流程

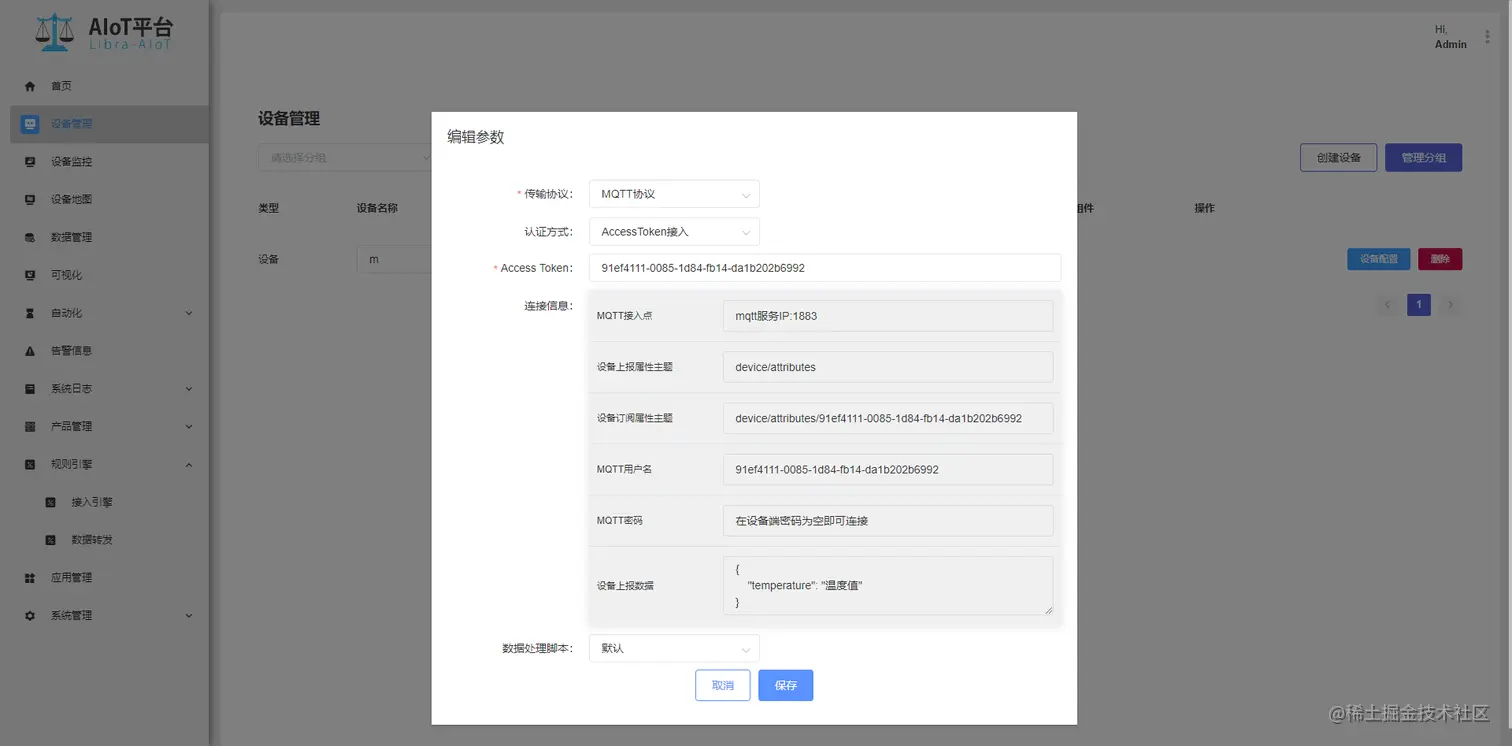

（1） 创建设备
依次点击：设备管理-新增项目-保存--设备管理-创建设备-编辑参数--选择传输协议和认证方式
（2） 创建规则引擎
创建接入规则-编辑（跳转到node-red编辑器中），拖拽节点编辑相应规则

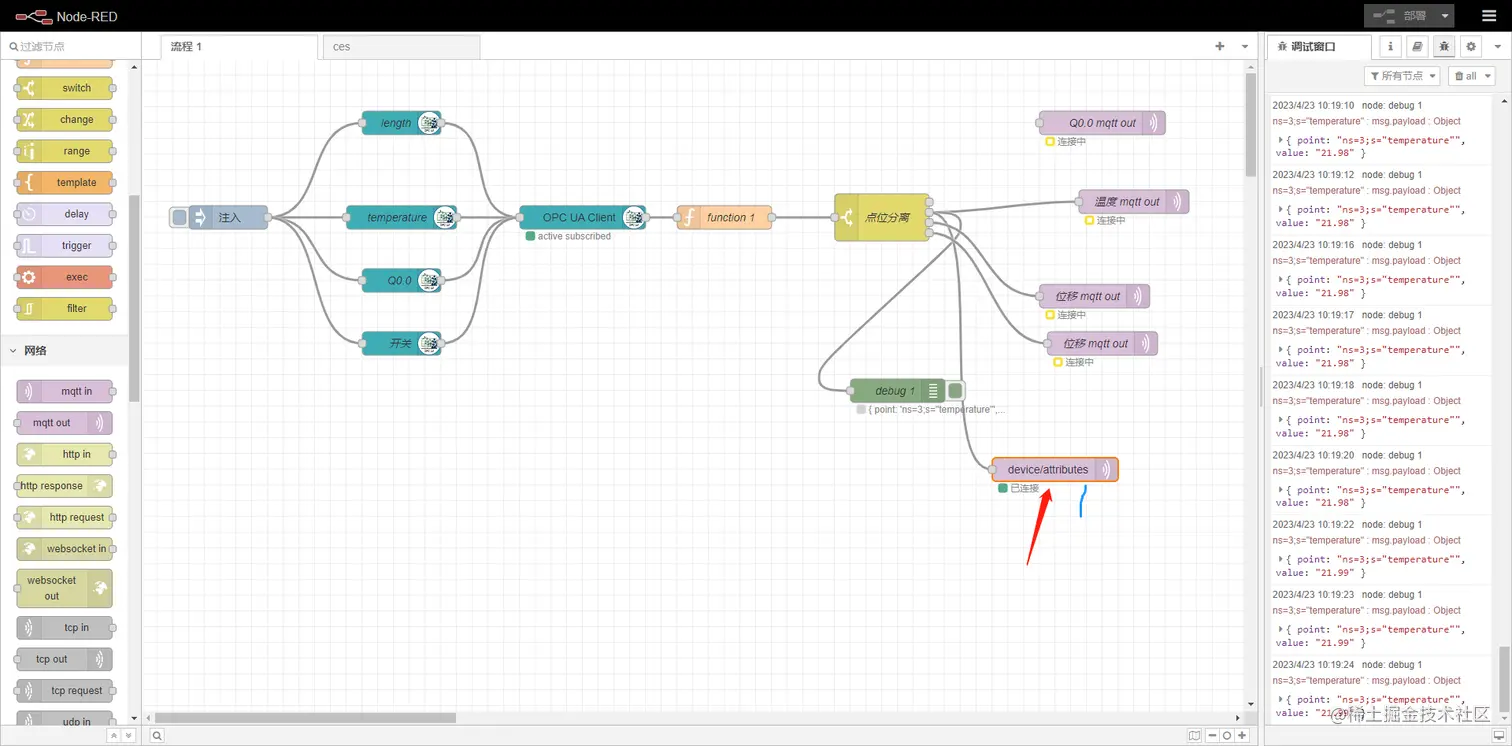

数据传输流程如下：
添加mqtt out节点：

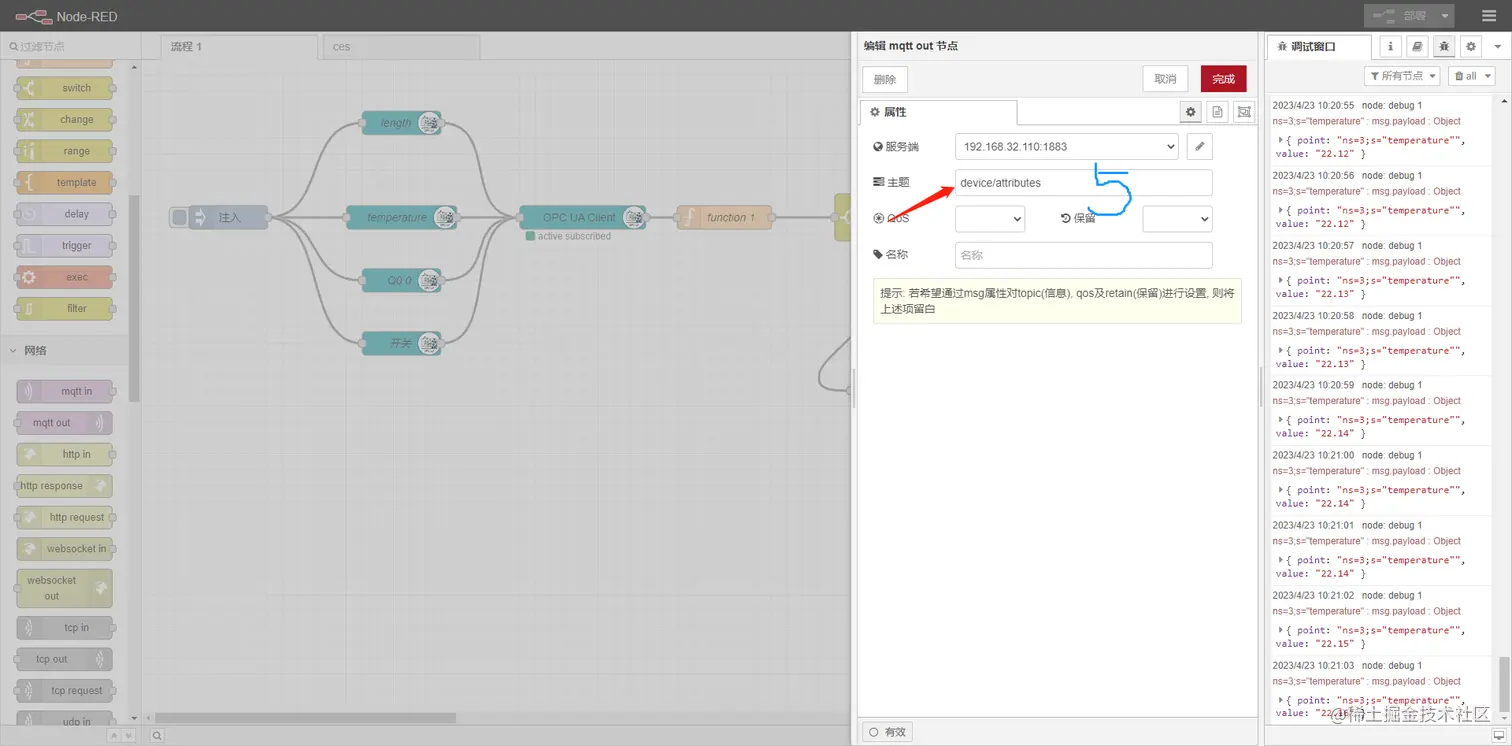

编辑节点：
下拉框新建选项--服务端写上数据要传输的服务器地址和端口，

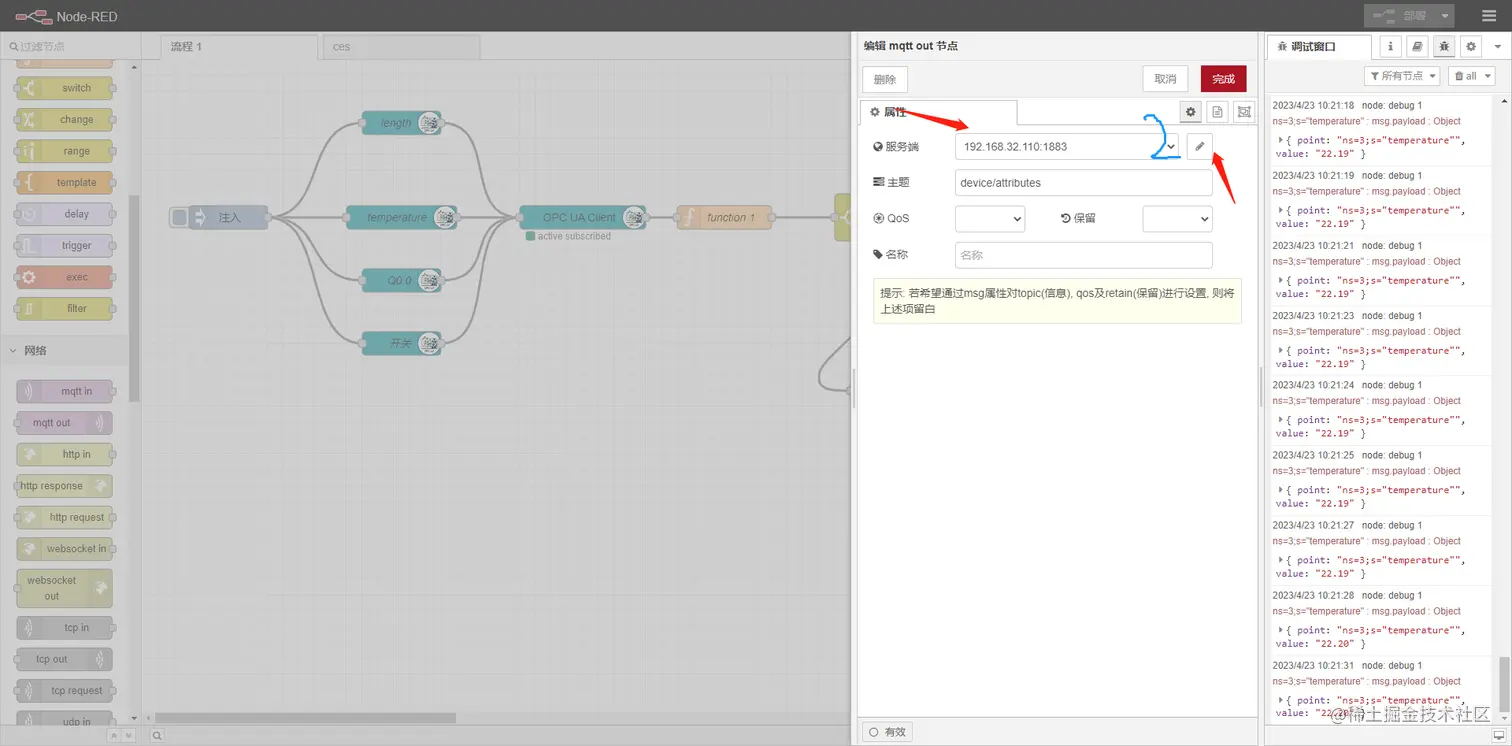

点击图二的编辑按钮：

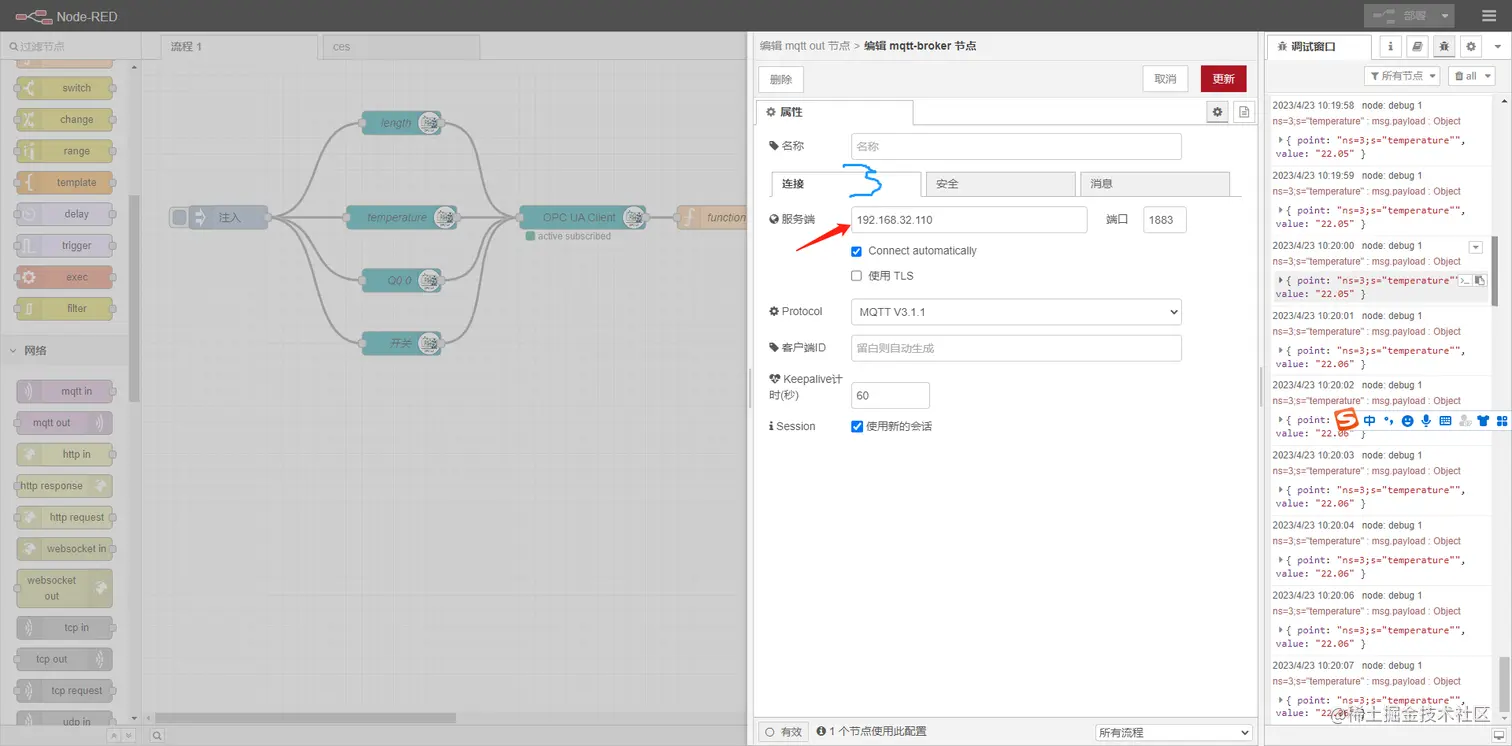

在安全栏写上（1）中MQTT用户名
在主题处写上（1）中主题
点击右上角部署-点击注入，数据已传入所写服务器
（3） 数据管理菜单

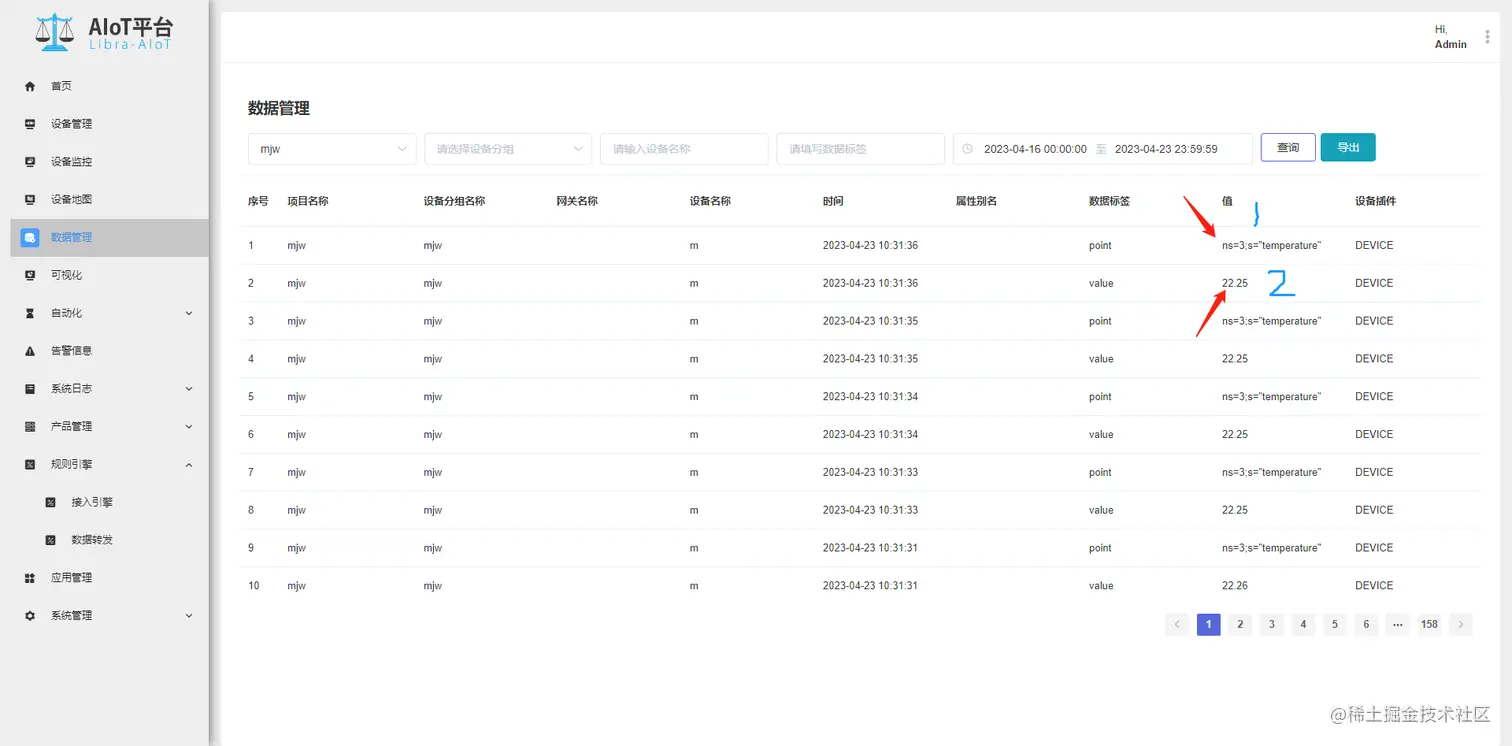

点击数据管理，搜索上面所配置设备名称，查看传输数据。
1处是节点，2处是值.
