按层封装的代码结构

《架构整洁之道》提到了按层封装的代码结构，这是一种将代码按照功能进行水平分层的方式。

例如，web代码为一层，业务逻辑为一层，持久化是另外一层。这种方法将功能相似的代码进行分组，每一层只能对相邻的下层有依赖关系。在Java中，分层的概念通常是用package来表示的。按层封装的优点在于软件项目初期会很合适，因为它不会太过复杂。

然而，它的缺点在于无法展现具体的业务领域信息，只能通过规范和约定来进行约束，容易被打破，因为方法都是public的，可以被跨层调用。当所有类都设置为public时，包仅仅是一种组织形式（类似文件夹的分组方式），而不是封装方式。

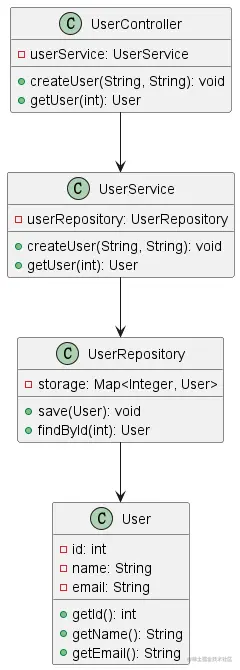

示例：UML类图（Class Diagram）:


图展示了按层封装的代码类之间的关系以及它们的属性和方法

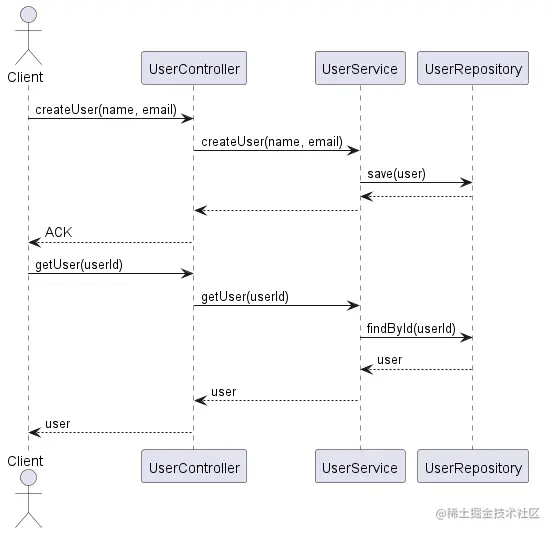

UML顺序图（Sequence Diagram）:


图展示了按层封装代码结构中各层之间的交互过程

按功能封装

另一个重要的概念是按功能封装，这是一种垂直切分的方式，按照相关功能、业务概念或者聚合根来切分。这种方法将所有类型都放在一个相同的包中，以业务概念来命名，使得相关代码更容易找到。

但是，有一点需要注意，OrdersController作为整个包的入口，其他类都可以设置为包范围内的protected，代码库中的其他代码都必须通过控制器才能访问订单信息——这可能是好处，也可能是坏处。

代码示例

例子中，我们构建了一个简单的订单管理系统，将订单相关的功能封装在一个独立的包中。包括订单控制器（OrderController）、订单服务（OrderService）和订单存储库（OrderRepository）。

  1. 订单控制器（OrderController）:
package com.example.order;

import com.example.model.Order;

// OrderController类处理HTTP请求，并调用OrderService来处理业务逻辑
public class OrderController {

    private OrderService orderService;

    public OrderController(OrderService orderService) {
        this.orderService = orderService;
    }

    // 处理创建订单的HTTP请求
    public void createOrder(int customerId, String item, int quantity) {
        orderService.createOrder(customerId, item, quantity);
    }

    // 处理获取订单详情的HTTP请求
    public Order getOrder(int orderId) {
        return orderService.getOrder(orderId);
    }
}
  1. 订单服务（OrderService）:
package com.example.order;

import com.example.model.Order;

// OrderService类负责处理业务逻辑，如创建订单和获取订单信息
class OrderService {

    private OrderRepository orderRepository;

    OrderService(OrderRepository orderRepository) {
        this.orderRepository = orderRepository;
    }

    // 创建订单
    void createOrder(int customerId, String item, int quantity) {
        Order order = new Order(customerId, item, quantity);
        orderRepository.save(order);
    }

    // 获取订单信息
    Order getOrder(int orderId) {
        return orderRepository.findById(orderId);
    }
}
  1. 订单存储库（OrderRepository）:
package com.example.order;

import com.example.model.Order;

import java.util.HashMap;
import java.util.Map;

// OrderRepository类负责与数据库交互，如保存和查询订单信息
class OrderRepository {

    // 使用简单的Map模拟数据库存储
    private Map<Integer, Order> storage = new HashMap<>();

    // 保存订单信息
    void save(Order order) {
        storage.put(order.getId(), order);
    }

    // 通过ID查找订单信息
    Order findById(int orderId) {
        return storage.get(orderId);
    }
}

在这个示例中，我们将订单相关的功能按照垂直方向进行封装，将所有类型都放在一个相同的包中，以业务概念来命名。这种结构使得相关代码更容易找到，职责划分清晰，有助于代码的维护和扩展。同时，OrderService和OrderRepository类的访问修饰符设置为包范围内的（默认访问级别），确保只能通过OrderController来访问订单信息

端口和适配器

《架构整洁之道》还提到了端口和适配器这一概念，这是一种将业务领域代码和具体实现细节（框架、数据库等）隔离的架构。它可以区分代码中的内部代码（领域）和外部代码（基础设施），使得内部区域包含了所有的领域概念，而外部区域包含了和外界交互的部分（例如UI、数据库、第三方集成）。

在这种架构中，只有外部代码能依赖内部代码，注意这里的依赖关系是由外向内的。 这样的设计有助于保持业务逻辑的核心部分与实现细节的解耦，有利于系统的扩展和维护。

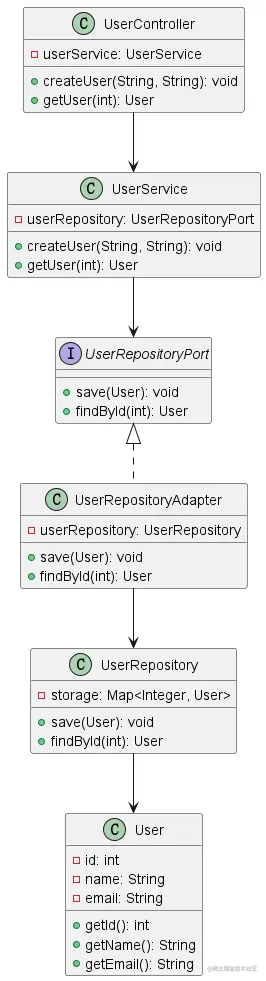

示例：UML类图（Class Diagram）:

  1. UserRepositoryPort（接口）：这是一个接口，定义了与用户存储相关的操作。它为内部领域代码提供了一个抽象的依赖接口，使得领域代码与实际的存储实现（例如数据库）解耦。
  2. UserController：这是一个控制器类，负责处理客户端发出的HTTP请求。它将处理用户创建和查询请求的逻辑委托给UserService。
  3. UserService：这是一个服务类，负责处理用户相关的业务逻辑，例如创建用户和查询用户信息。它依赖于> UserRepositoryPort接口来与用户存储进行交互。
  4. UserRepositoryAdapter：这是一个适配器类，实现了UserRepositoryPort接口。它将领域代码中的抽象存储操作转换为具体的实现，使得领域代码与具体的存储实现（UserRepository）解耦。
  5. UserRepository：这是一个存储库类，负责与数据库交互（在这个简化示例中，我们用一个简单的Map模拟了数据库存储）。它负责保存和查询用户信息。
  6. User：这是一个简单的实体类，表示一个用户。它包含了用户的属性（如ID、姓名和电子邮件）和相应的getter方法。

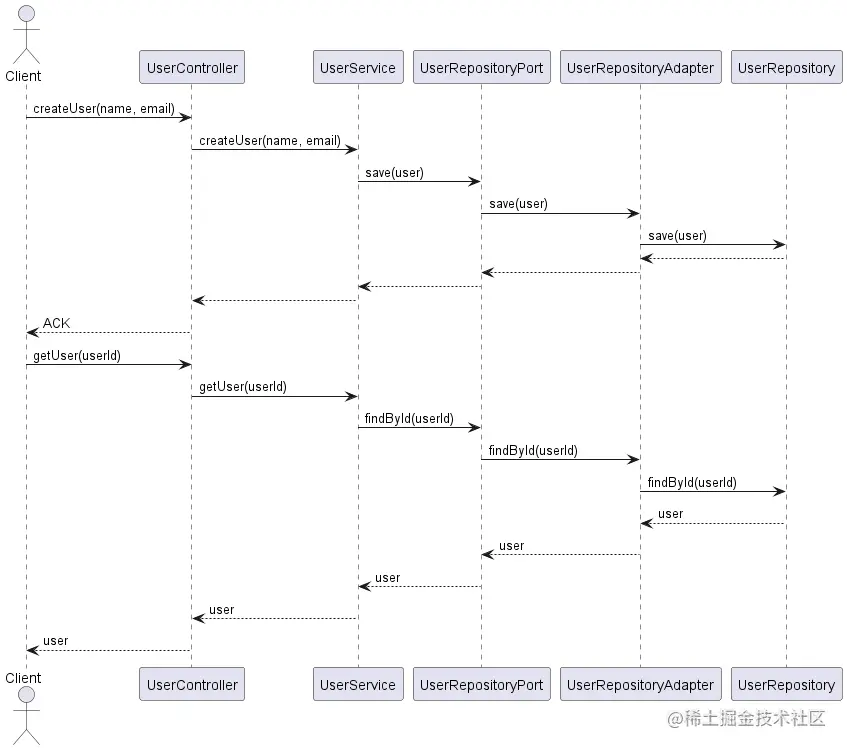

UML顺序图（Sequence Diagram）:


  1. 客户端发出创建用户的请求，请求参数包括姓名和电子邮件。这个请求被发送到UserController。
  2. UserController将创建用户的逻辑委托给UserService。
  3. UserService根据提供的参数创建一个新的User对象，并调用UserRepositoryPort的save方法将新创建的用户对象保存到存储系统中。
  4. UserRepositoryPort将保存用户的请求转发给UserRepositoryAdapter。
  5. UserRepositoryAdapter将请求转发给具体的UserRepository，执行实际的保存操作。
  6. 类似地，在查询用户信息的过程中，UserController将请求委托给UserService，UserService通过UserRepositoryPort、UserRepositoryAdapter和UserRepository进行查询，并将查询结果返回给客户端。

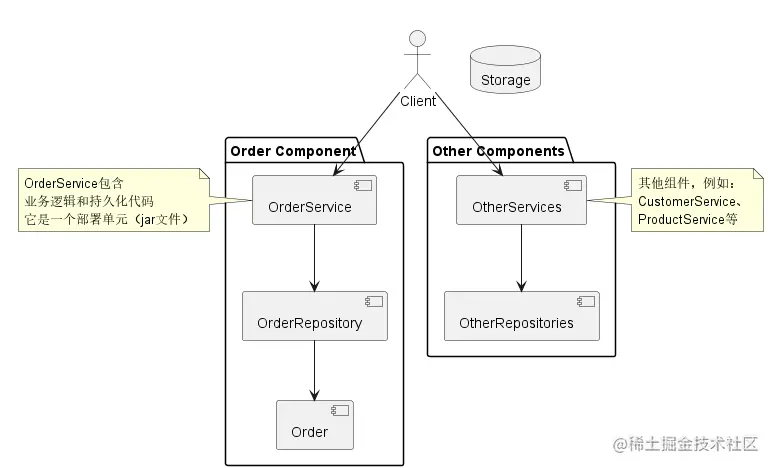

按组件封装

这种方法将个粗粒度组件相关的所有类放入Java包中，将“业务逻辑”与“持久化代码”合并在一起，称为“组件”。组件是部署单元，是系统中能够部署的最小单位，对应在Java中就是jar文件。例如，独立的OrderService会将所有订单相关的东西封装起来。按组件封装的优点在于能利用编译器来约束，相比文档更容易发现结构错误，可以利用编译器来维护架构设原则。


最后

每种架构方法都有其优缺点，我们需要根据项目的具体需求和团队的技术水平来权衡选择。
