启动游戏

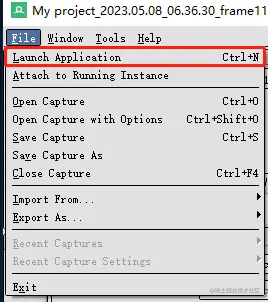

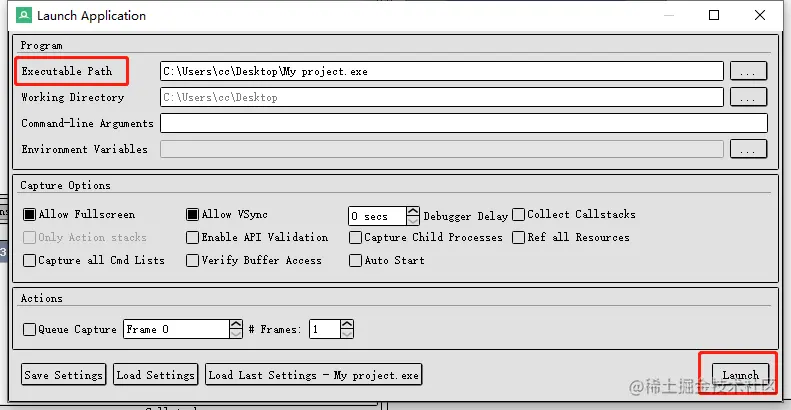

一般来说填写executable path后，点击launch即可启动游戏

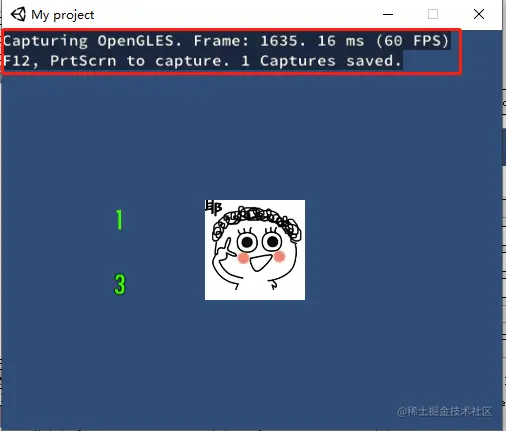

如果一切顺利，在游戏内就会导到renderdoc的提示信息


查看使用的纹理

  • 双击capture frame

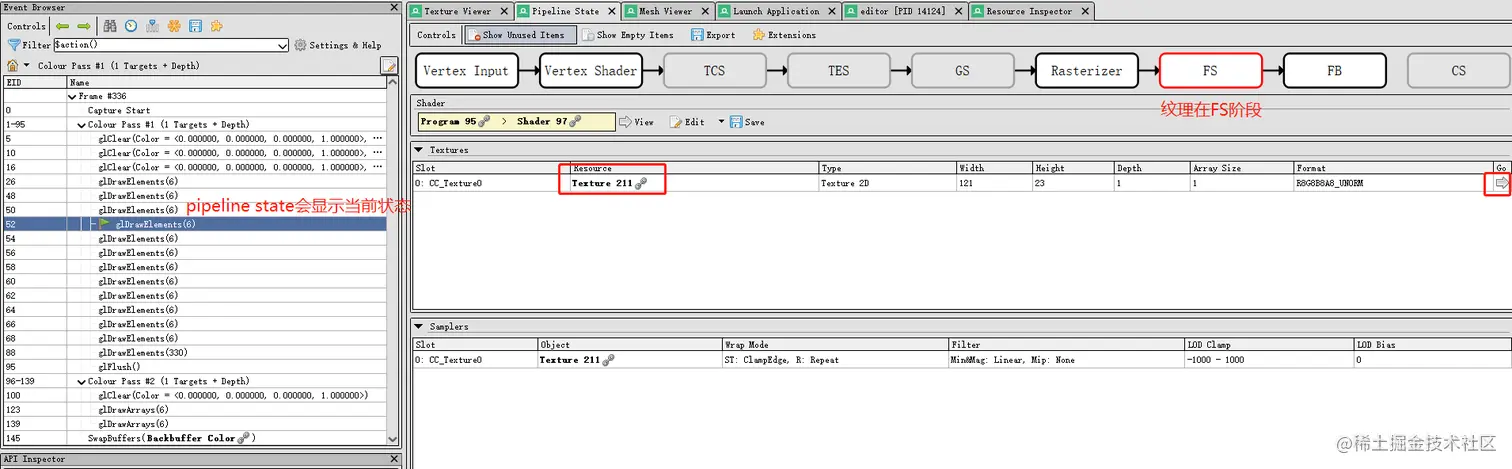

  • 在event browser里面，我们可以看到详细的gl调用过程，在pipeline state里面的FS阶段，我们可以找到使用的纹理 image.png

  • 要查看详细的纹理，点击GO，就会跳转到Texture Viewer里面

但是这样只能看到当前使用的纹理

unity frame debug 无法查看 font texture

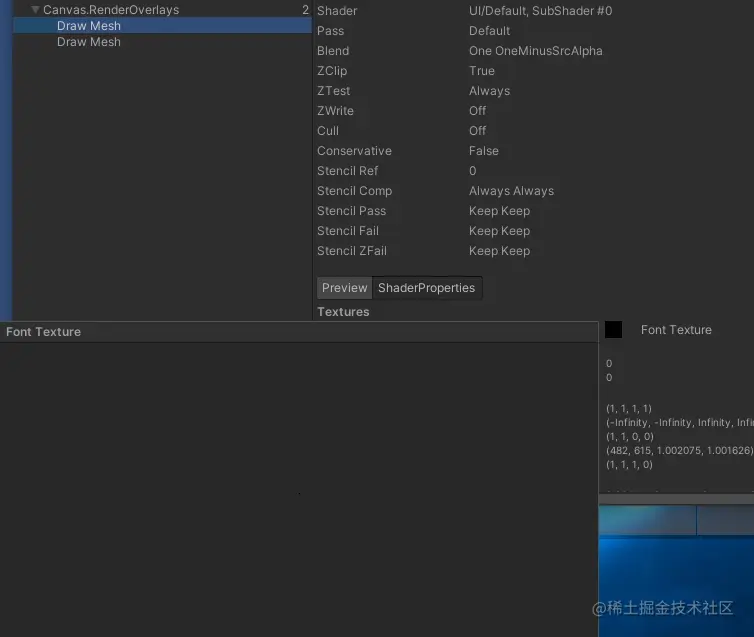

我们使用unity的frame debug发现font texture是一张全黑的图片

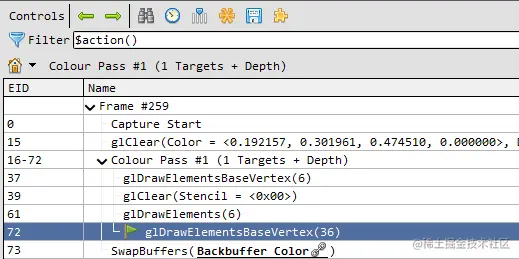

使用renderdoc看到的绘制命令顺序

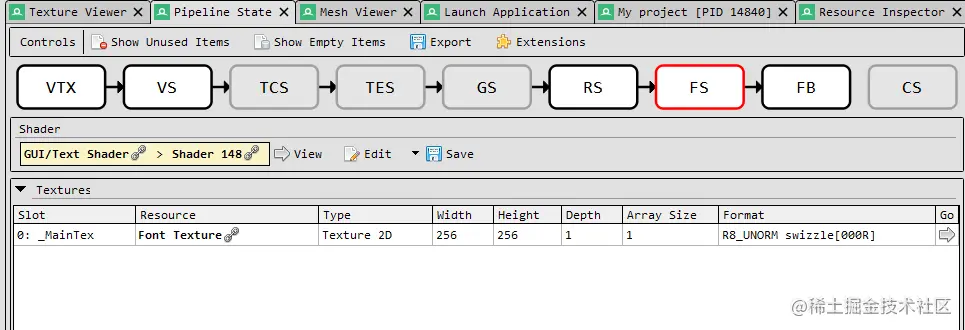

找到绘制文本的EID，然后在FS阶段，我们看到了这个FontTexture

image.png 发现这个font texture其实是一个只有alpha通道的图片，这也就解释了为啥unity中显示的是全黑


我们的游戏画面为：


生成的文本有点多哦

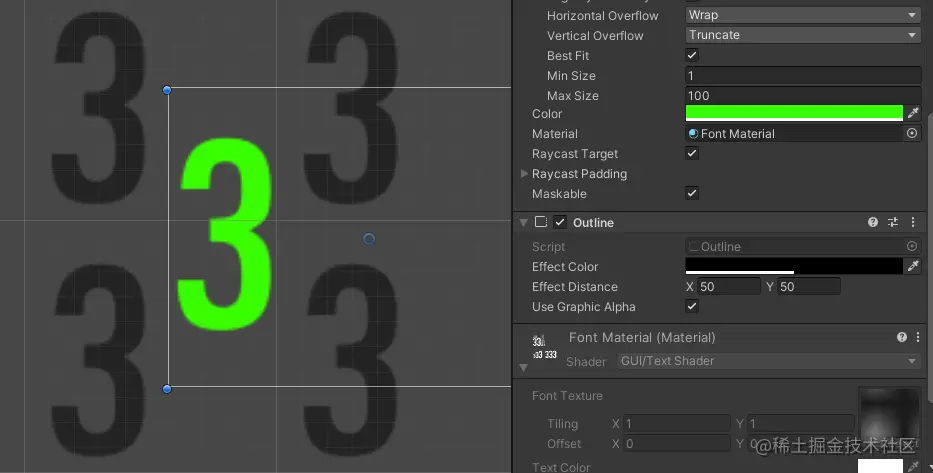

这个outline竟然是用offset实现的，cocos是将字号变大后作为底，看起来像描边

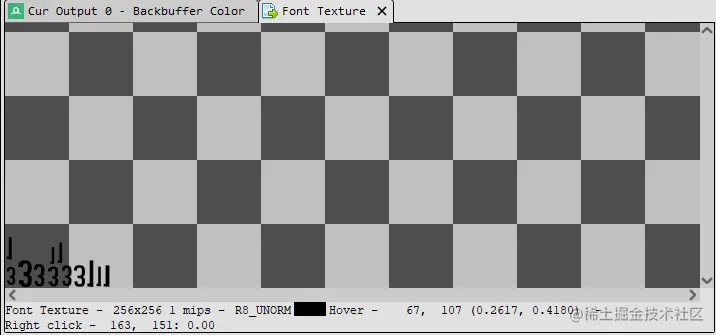

就单独一个3，产生的字符纹理

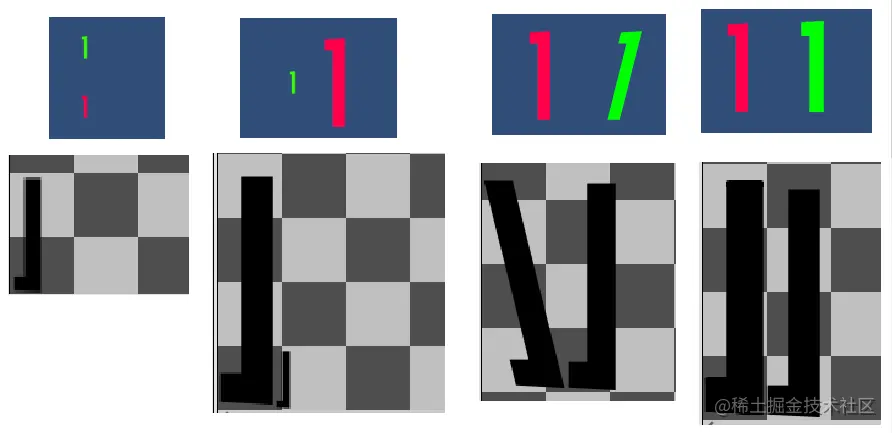

unity在不同情况下的字符纹理情况


倾斜加粗字号决定了是否生成新的字符纹理

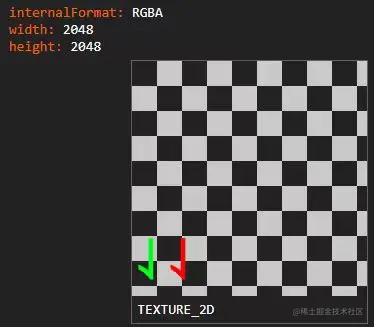

cocos creator中的字符纹理情况

是带颜色的，主要是因为描边这类的情况，无法共享shader


godot是将不同字号的字符纹理放在了不同的大纹理里面，和cocos的思路非常类似，unity是混在了一起
