客户端容器|青训营笔记

浏览器架构演进

• 单进程架构:所有模块运行在同一个进程里，包含网络，插件，JavaScript运行环境等
• 多进程架构：主进程，网络进程，渲染进程，GPU进程，插件进程
• 面向服务架构：将原来的UI，数据库，文件，设备，网络等，作为一个独立的基础服务

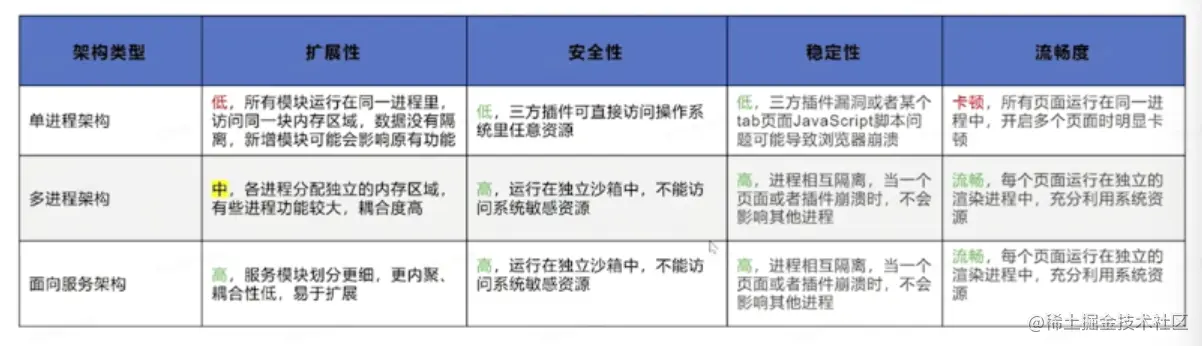

浏览器架构对比

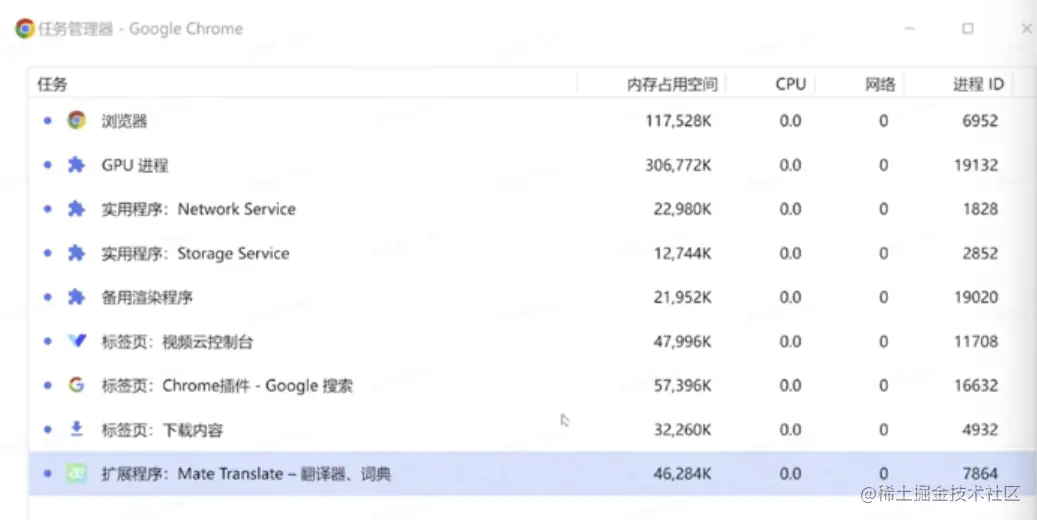

浏览器架构_任务管理器

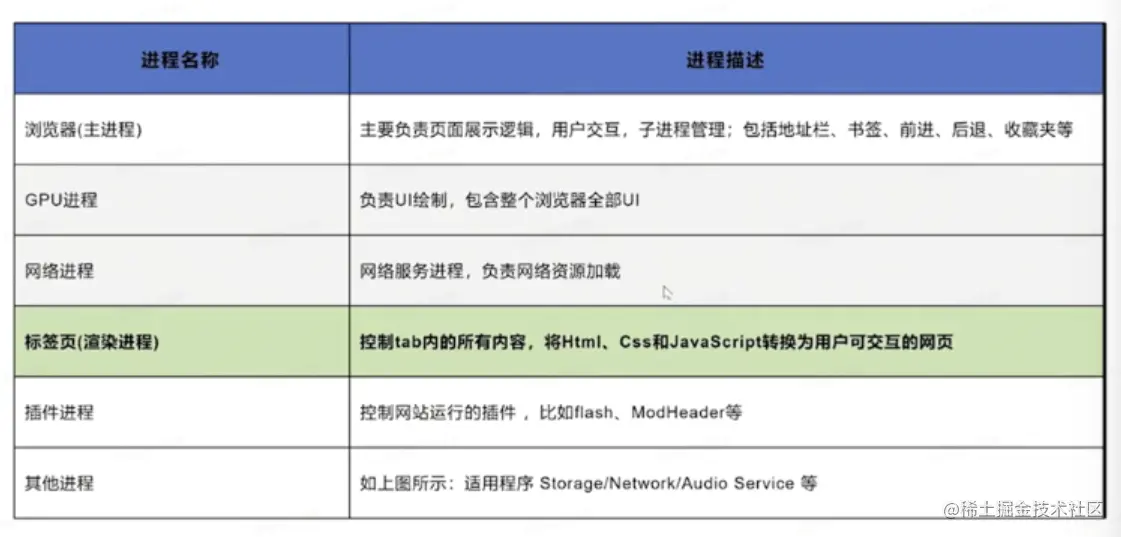

浏览器架构_多进程分工

浏览器架构_思考??

• 为什么会有单进程架构(单进程架构局限性较大)
• 面向服务架构是否会替代多进程架构

渲染进程

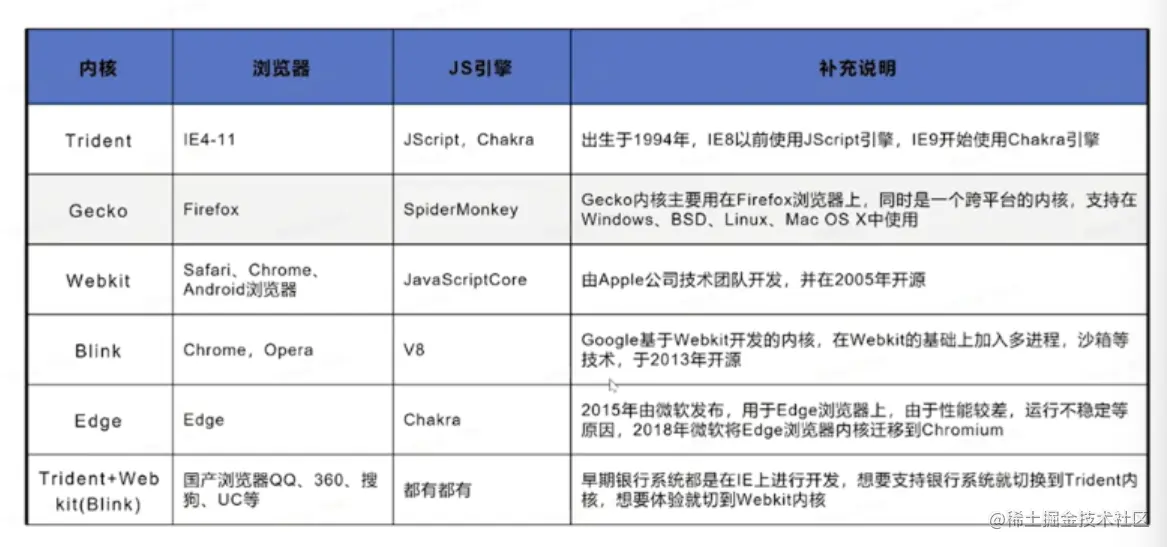

• 常见浏览器内核

渲染进程-多线程架构

• 内部是多线程实现，主要负责页面渲染，脚本执行，事件处理，网络请求等

JS引擎 VS 渲染引擎

• 解析执行JS
• XML解析生成渲染树，显示在屏幕
• 桥接方式通信

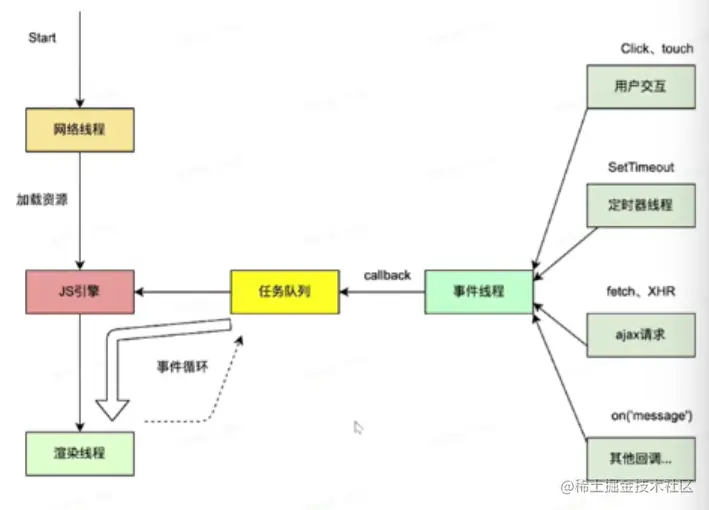

渲染进程-多线程工作流程

• 网络线程负责加载网页资源
• JS引擎解析JS脚本并且执行
• JS解析引擎空闲时，渲染线程立即工作
• 用户交互，定时器操作等产生回调函数放入任务队列中
• 事件线程进行事件循环，将队列里的任务取出交给JS引擎执行

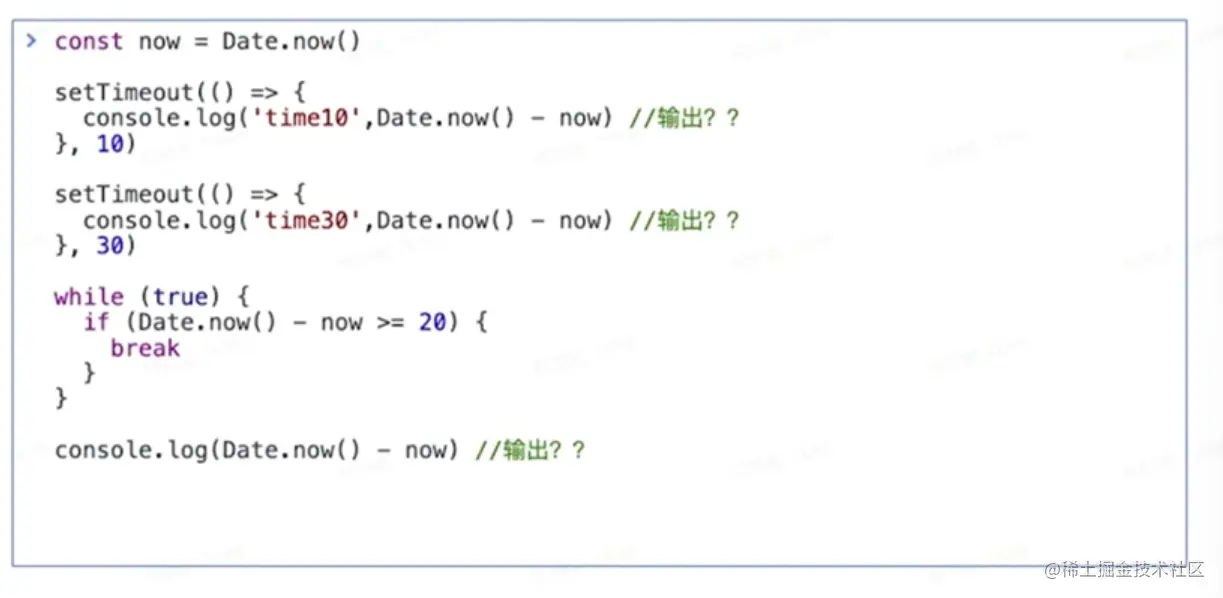

一道笔试题

• 以下代码在浏览器环境下输出顺序，内容

Chrome运行原理

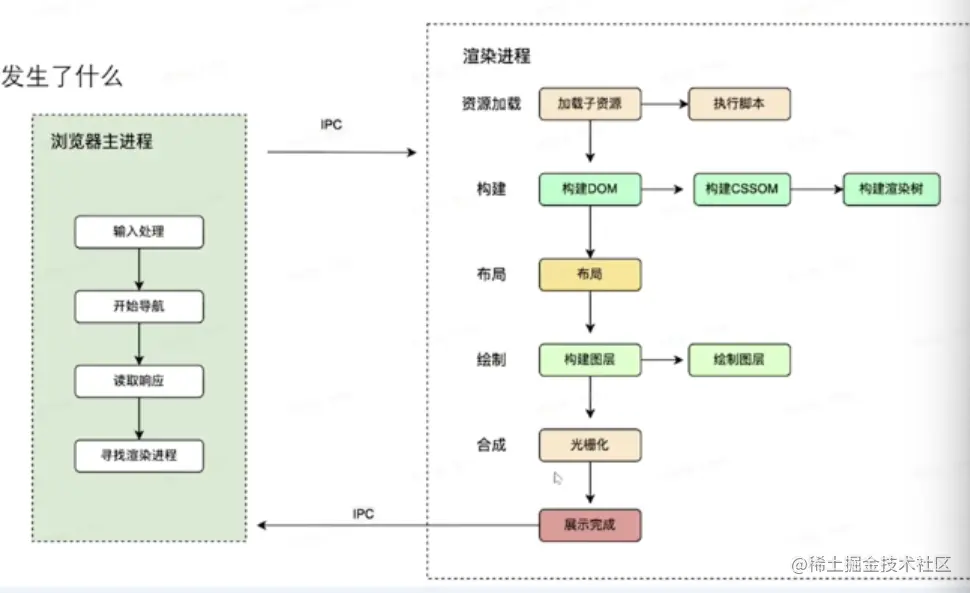

Chrome运行原理-如何展示网页

• 浏览器地址输入URL后发生了什么

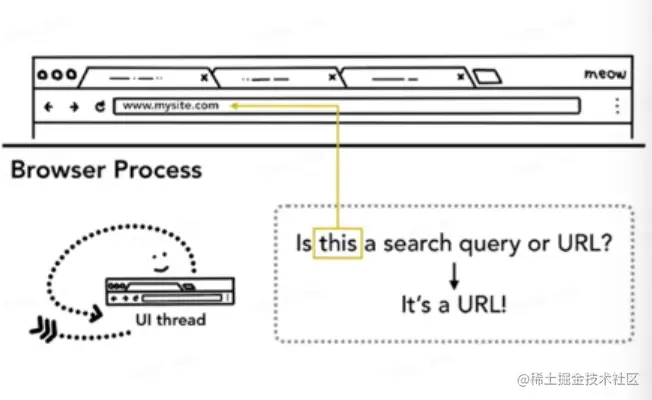

Chrome运行原理-输入处理

• 用户Url框输入内容的后，UI线程会判断输入的是一个URL地址呢，还是一个query查询条件
• 如果是URL，直接请求站点资源
• 如果是query，将输入发送给搜索引擎

Chrome运行原理-开始导航

• 当用户按下回车，UI线程通知网络线程发起一个网络请求，来获取站点内容

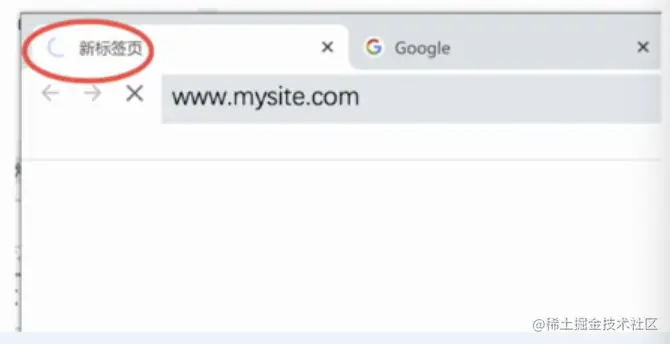

• 请求过程中，tab处于loading状态

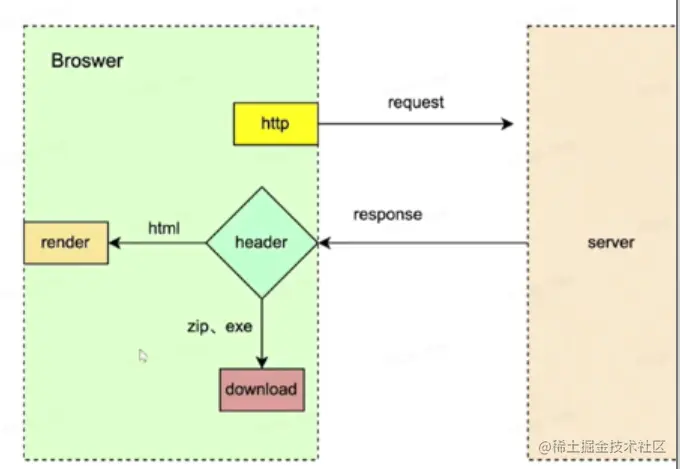

Chrome运行原理-读取响应

• 网络线程接收到HTTP响应后，先检查响应头的媒体类型(MIME Type)
• 如果响应主体是一个HTML文件，浏览器将内容交给渲染进程处理
• 如果拿到的是其他类型文件，比如Zip，exedeng，则交给下载管理器处理

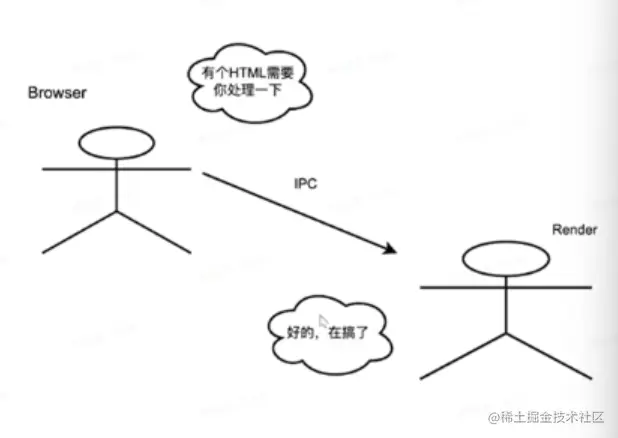

Chrome运行原理-寻找渲染进程

• 网络线程做完所有检查后，会告知主进程数据已准备完毕，主进程确认后为这个站点寻找一个渲染进程
• 主进程通过IPC消息告知渲染进程去处理本次导航
• 渲染进程开始接收数据并告知主进程自己已开始处理，导航结束，进入文档加载阶段

Chrome运行原理-资源加载

• 收到主进程的消息后，开始加载HTML文档
• 除此之外，还需要加载子资源，比如一些图片，CSS样式文件以及JavaScript脚本

Chrome运行原理-资源加载

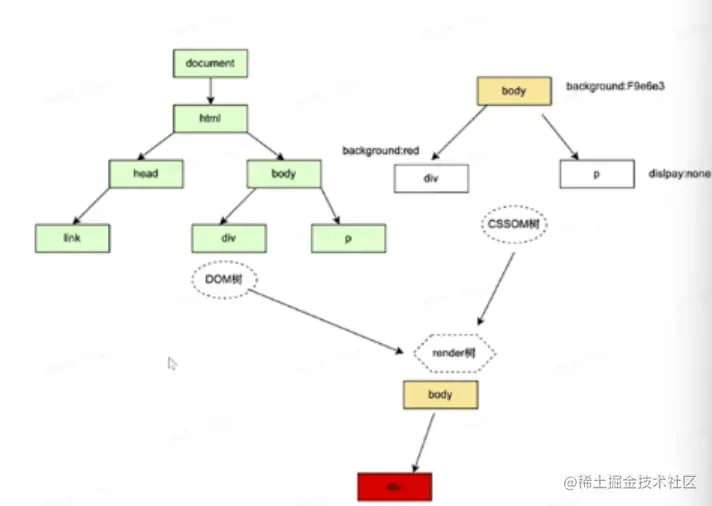

• 构建DOM树，将HTML文本转化成浏览器能够理解的结构
• 构建CSSOM树，浏览器同样不认识CSS，需要将代码转化为可理解的CSSOM
• 构建渲染树，渲染树是DOM树和CSSOM树的结合

渲染进程-页面布局

• 根据渲染树计算每个节点的位置和大小
• 在浏览器页面区域绘制元素边框
• 遍历渲染树，将元素以盒模型的形式写入文档流

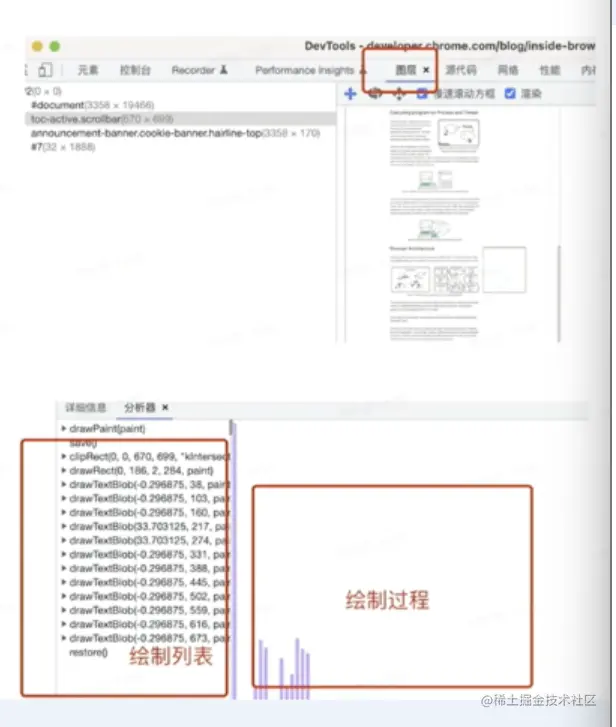

渲染进程-页面绘制

• 构建图层：为特定的节点生成专用图层
• 绘制图层：一个图层分成很多绘制指令，然后将这些指令按顺序组成一个绘制列表，交给合成线程
• 合成线程接收指令生成图块
• 栅格线程将图块进行栅格化
• 展示在屏幕上

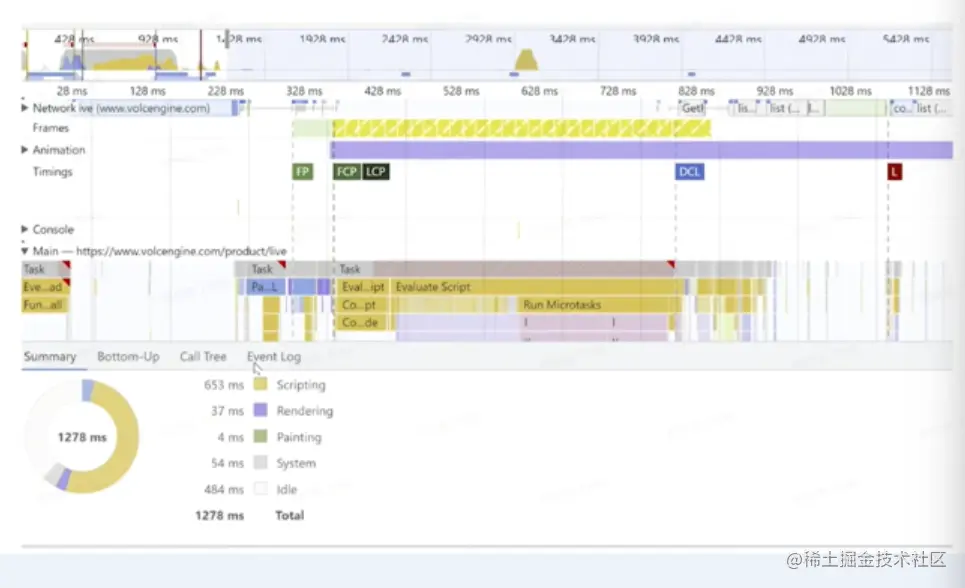

前端性能performance

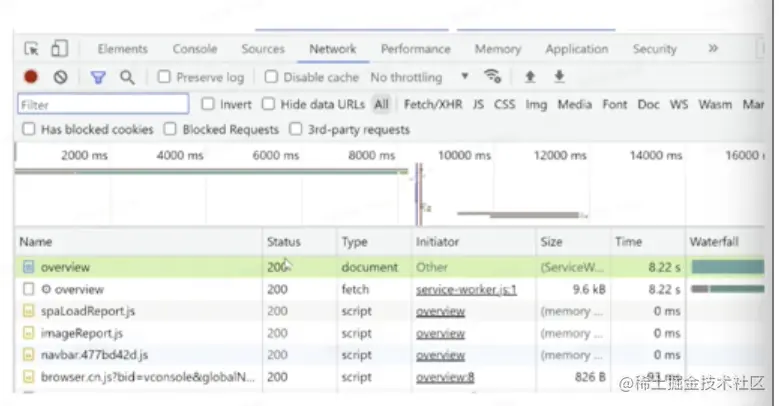

• 时间都花在哪
• 什么情况下卡顿

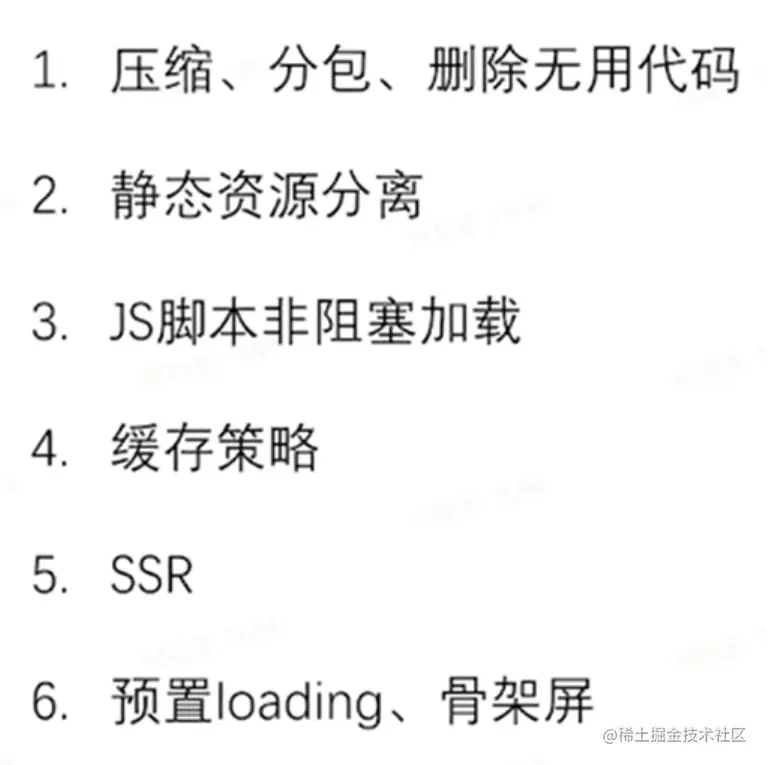

首屏优化

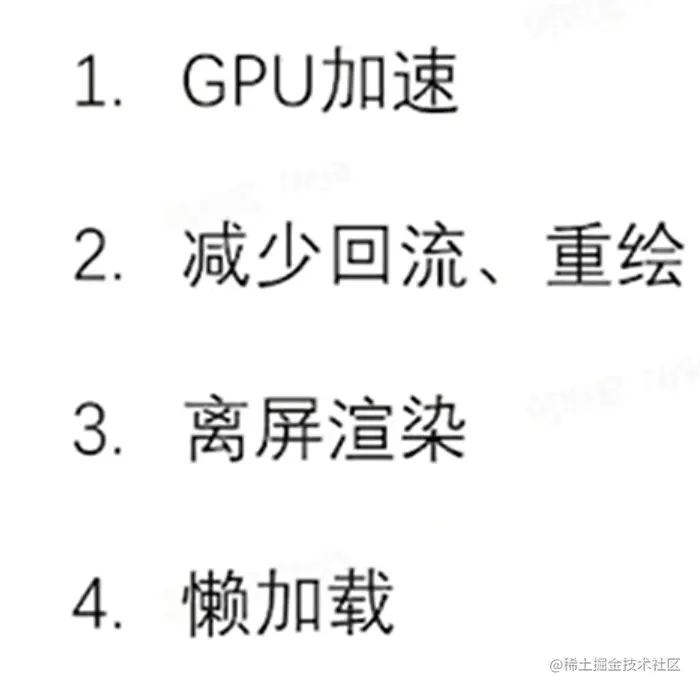

渲染优化

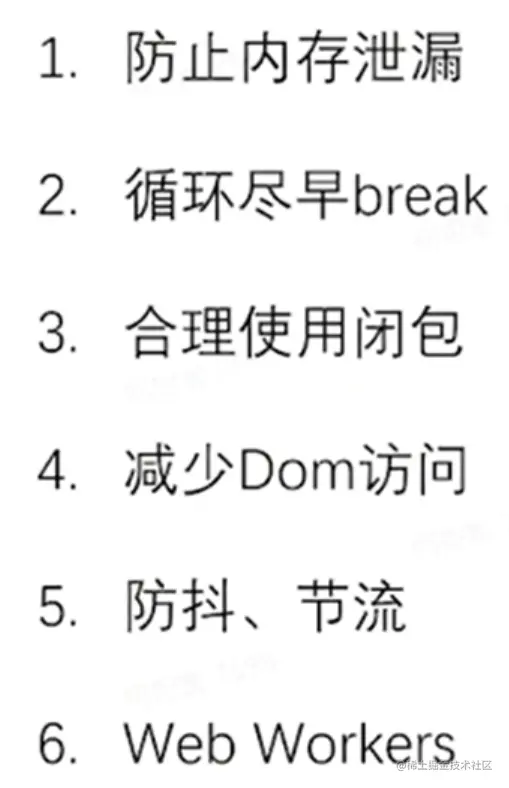

JS优化

跨段容器

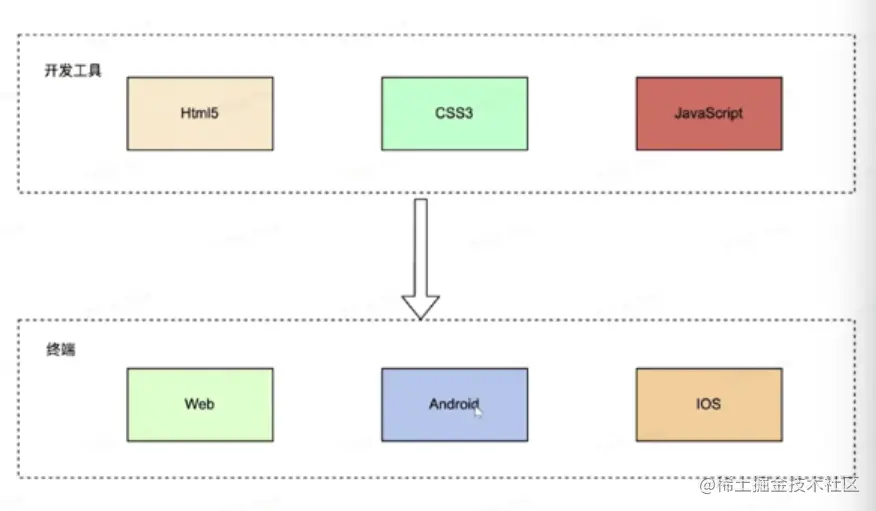

为什么需要跨端

• 开发成本，效率
• 一致性体验
• 前端开发生态

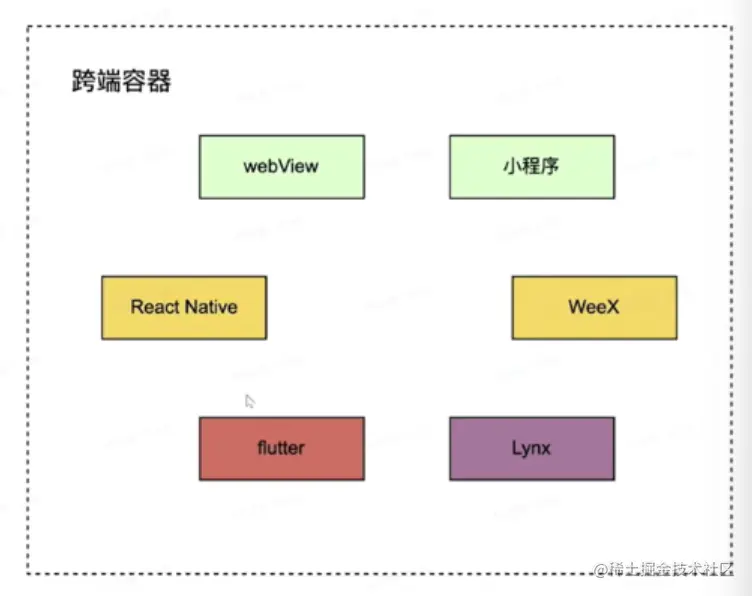

有哪些跨端方案

• webview
• 小程序
• RN/WeeX
• Lynx
• Flutter

跨端容器-WebView

• Webview，即网页视图，用于加载网页Url，并展示其内容的控件
• 可以内嵌在移动端App内，实现前端混合开发，大多数混合框架都是基于Webview的二次开发；比如Ionic，Cordova

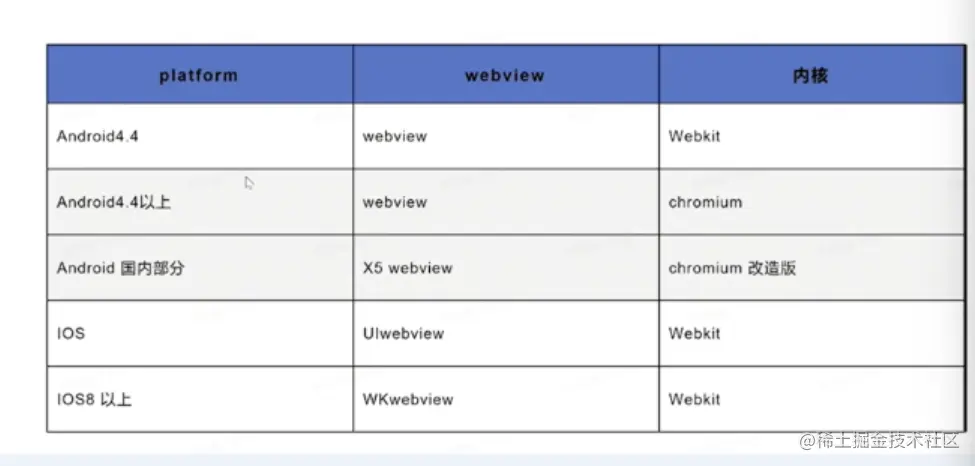

跨端容器-常用WebView分类

• 常用webview，Android，IOS，国产Android

跨端容器-使用WebView优势

• 一次开发，处处使用，学习成本低
• 随时发布，即时更新，不用下载安装包
• 移动设备性能不断提升，性能有保障
• 通过JSBridge和原生系统交互，实现复杂功能

跨端容器-WebView使用原生能力

Javascript调用Native

• API注入：Native获取Javascript环境上下文，对其挂载的对象或者方法进行拦截
• 使用Webview URL Scheme跳转拦截
• IOS上 window.webkit.messageHandler 直接通信

Native调用Javascript

• 直接通过webview暴露的API执行JS代码
• IOS webview.stringByEvaluatingJavaScriptFromString
• Android webview.evaluateJavascript

跨端容器-WebView<->Native通信

• JS环境中提供通信的JSBridge
• Native端提供SDK响应JSBridge发出调用
• 前端和客户端分别实现对应功能模块

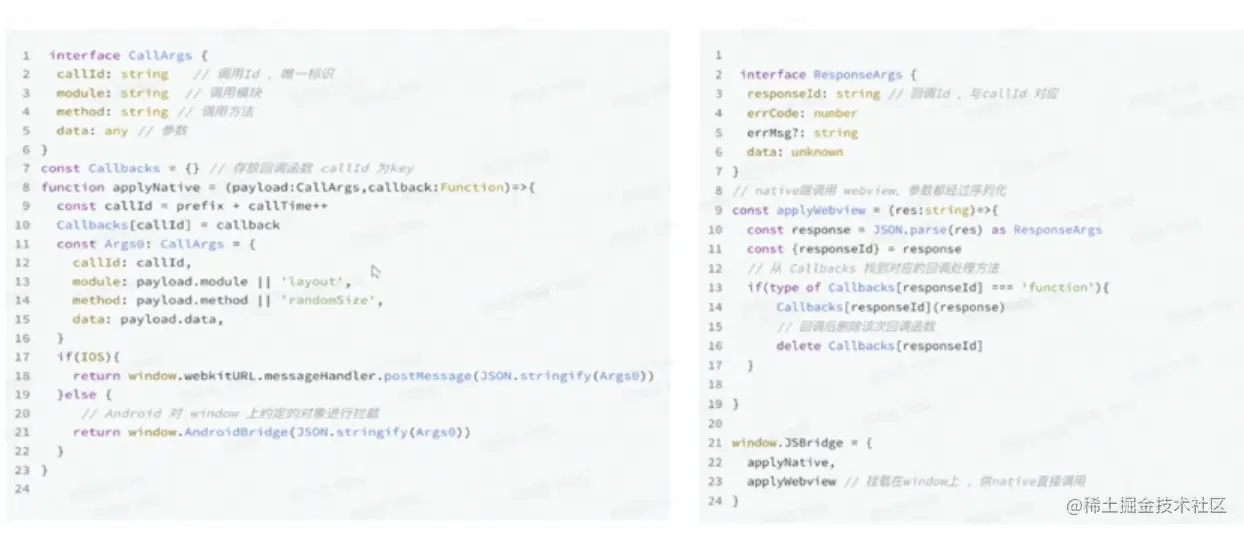

跨端容器-实现一个简易JSBridge

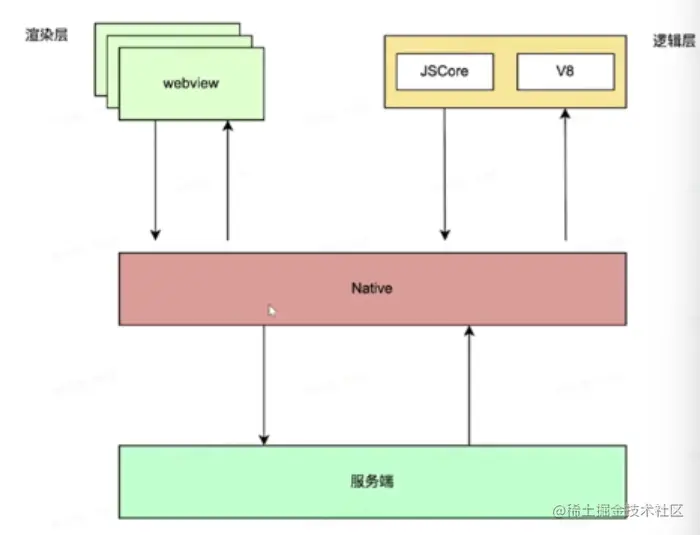

跨端容器-小程序

• 微信，支付宝，百度小程序，小米直达号
• 渲染层-webview
• 双线程，多webview架构
• 数据通信，Native转发

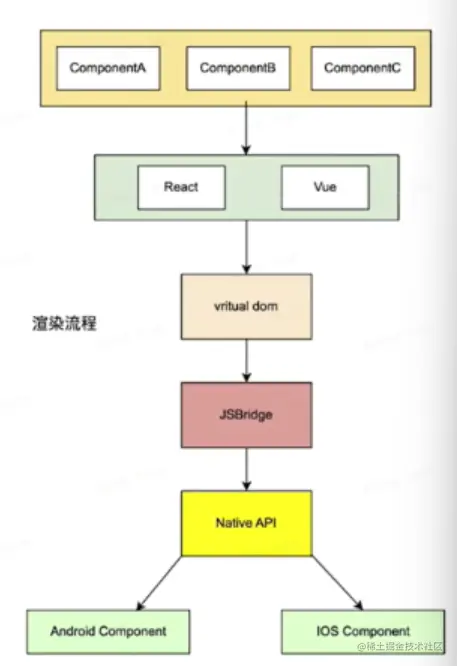

跨端容器-React Native/WeeX

• 原生组件渲染
• React/Vue框架
• virtual dom
• JSBridge

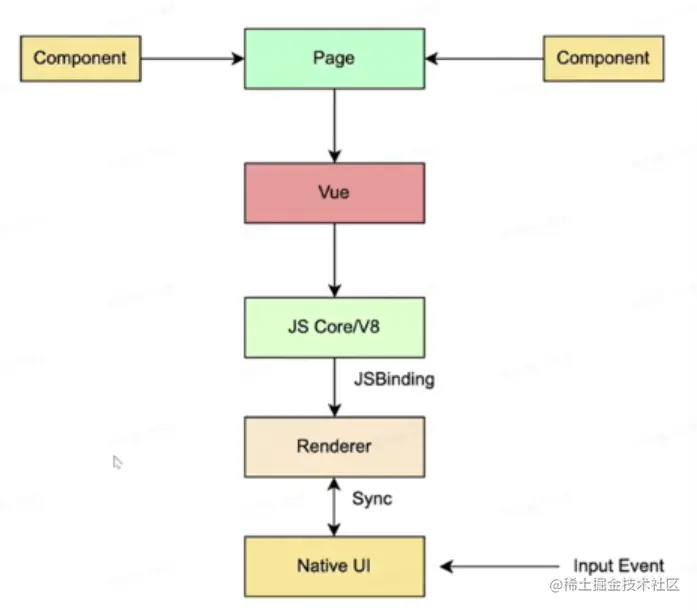

跨端容器-Lynx

• Vue
• JS Core/V8
• JSBinding
• Native UI/Skia

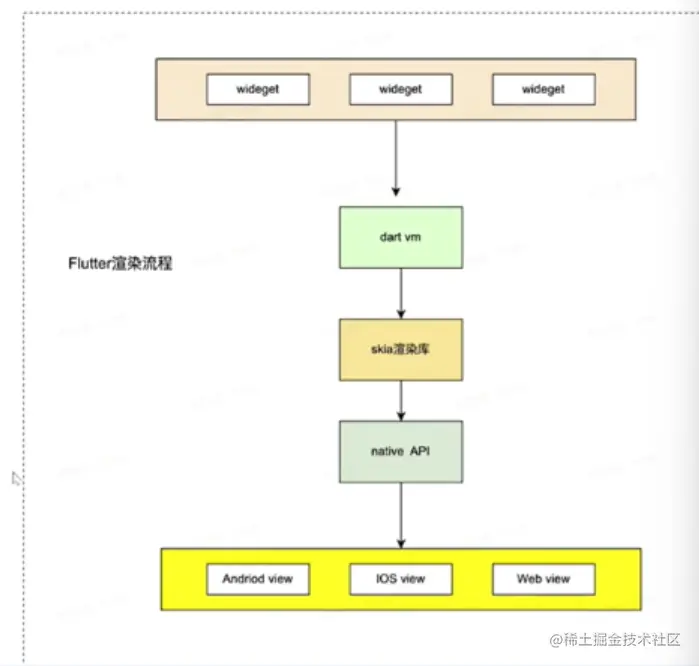

跨端容器-Flutter

• wideget
• dart vm
• skia图形库

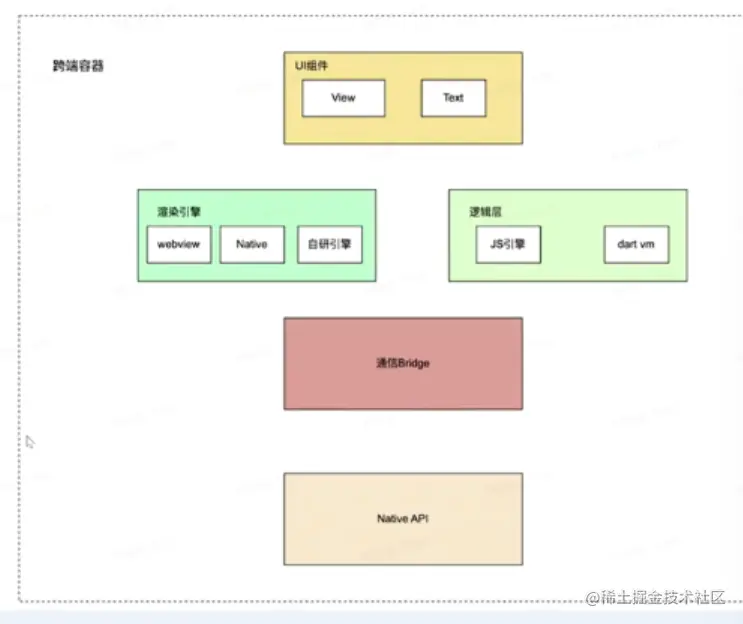

跨端容器-通用原理

• UI组件
• 渲染引擎
• 逻辑控制引擎
• 通信桥梁
• 底层API抹平表现差异

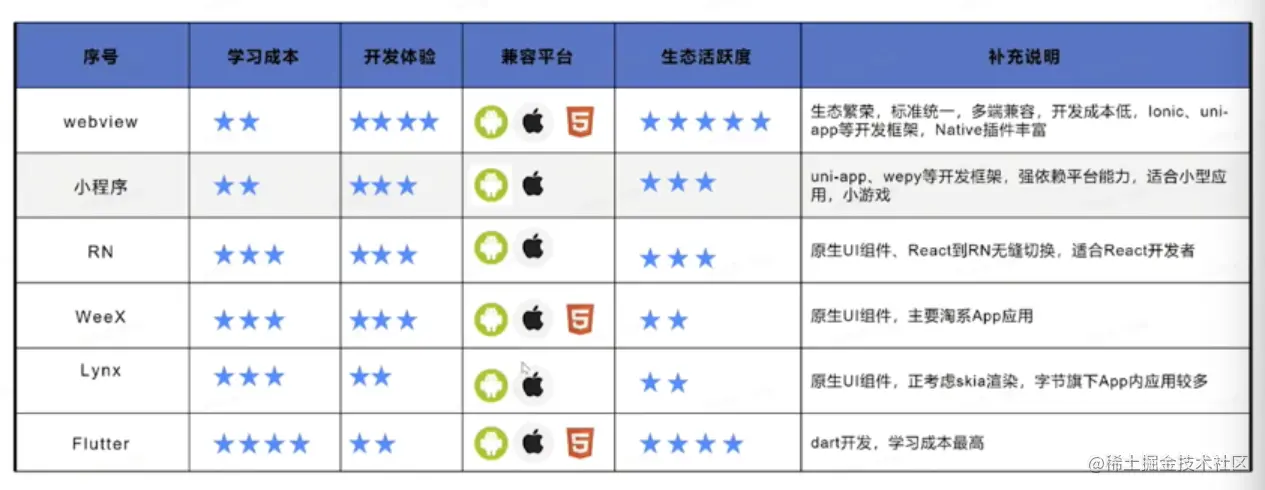

跨端方案对比

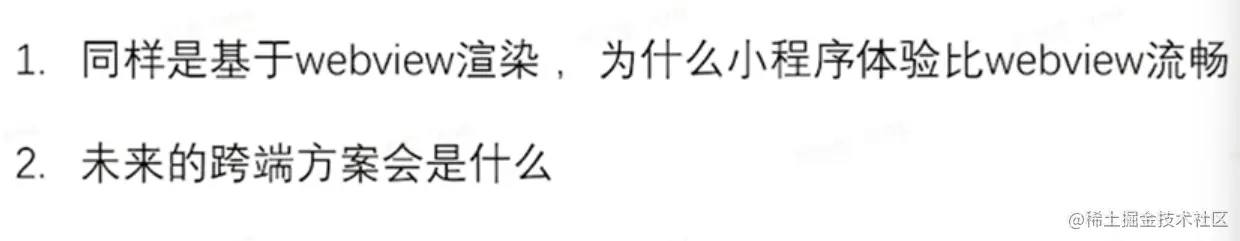

跨端容器-思考？？

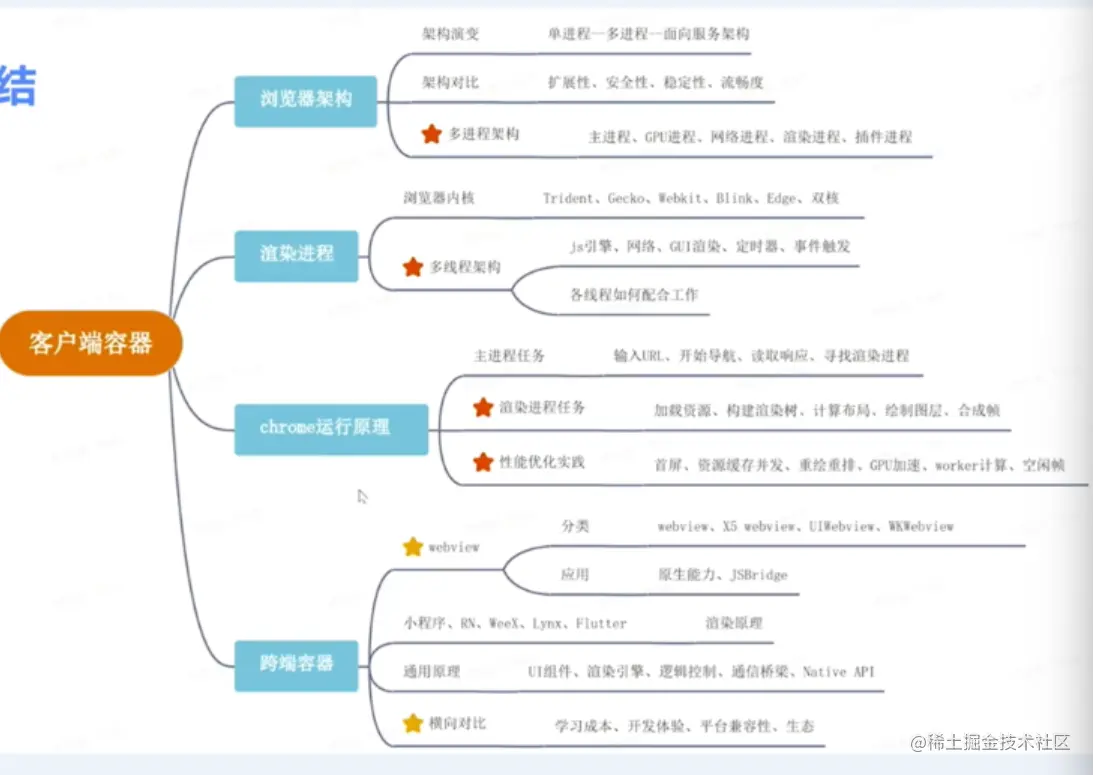

课程总结
