2.RocketMQ - NameServer源码解析

一、注册中心的作用

提到MQ，大家本能反应就会想到几个角色，生产者、消费者、服务端。

MQ的设计思路一般都是基于订阅发布机制，生产者将消息发送到某个TOPIC下，消息的服务端负责消息的持久化，消费者需要订阅自己感兴趣的主题，从而拉取对应主题的消息，或者由消息服务器主动把消息推送给消费者

为了避免单点故障问题，通常我们都会部署多台消息服务器，那么消息生产者如何知道消息应该发给哪台机器呢？

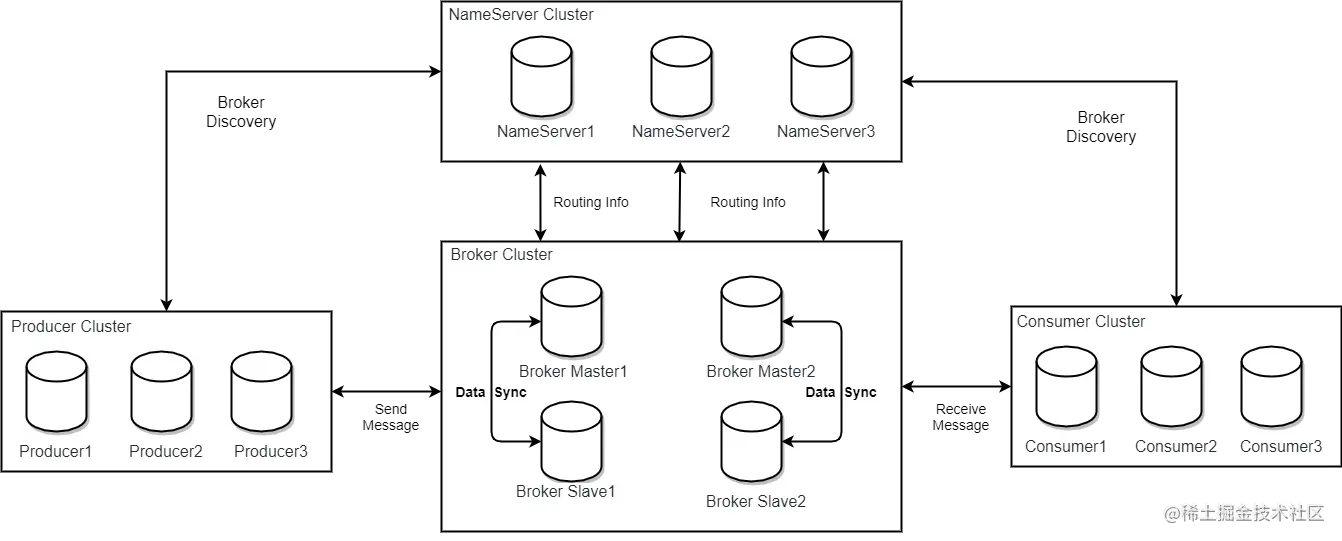

注册中心就是为了解决上述问题而设计的。RocketMQ整体架构如下：

• 每个 Broker 与 NameServer 集群中的所有节点建立长连接，定时注册 Topic 信息到所有 NameServer。
• Producer 与 NameServer 集群中的其中一个节点建立长连接，定期从 NameServer 获取Topic路由信息，并向提供 Topic 服务的 Master 建立长连接，且定时向 Master 发送心跳。Producer 完全无状态。
• Consumer 与 NameServer 集群中的其中一个节点建立长连接，定期从 NameServer 获取 Topic 路由信息，并向提供 Topic 服务的 Master、Slave 建立长连接，且定时向 Master、Slave发送心跳。Consumer 既可以从 Master 订阅消息，也可以从Slave订阅消息。

几款常见的注册中心比对

其实关于注册中心，已经有很多开源实现，例如Zookeeper、Etcd、Eureka、Nacos、Consul等，其忒行对比如下：

功能	Zookeeper	Etcd	Eureka	Nacos	Consul
服务健康检查	长连接	心跳	可配置	传输层和应用层健康检查	服务状态、内存、硬盘等
多数据中心	-	-	-	支持	-
KV存储	支持	支持	-	支持	支持
一致性	Paxos	Raft	-	Raft	Raft
CAP	CP	CP	AP	配置中心：CP 注册中心：AP	CP
使用方式	客户端	http/grpc	http	dns/rpc	http/dns
自身监控	-	metrics	metrics	-	metrics

取舍

• cp or ap
  • 应该选择AP，对于注册中心来说，可用性高于一致性，因此在做技术选型的时候更倾向于Eureka和Nacos
• 技术体系
  • Etcd和Consul都是基于GO开发的，其他几个都是基于java开发的，因此不同的技术栈，可以选择更容易维护的注册中心
• 活跃度
  • 在做技术选型的时候，一定要多关注社区的活跃度，毕竟，谁也不想用个没人维护的中间件，以上几款注册中心社区都很活跃

既然已经有了如此多不同的注册中心，那么RocketMQ为什么还要“重复造轮子”呢？别着急，继续往下看。

二、NameServer设计初衷

NameServer是一个非常简单的Topic路由注册中心，其角色类似Dubbo或者kafka中的zookeeper，Spring Cloud 中的 Eureka，NameServer支持Broker的动态注册与发现。主要包括两个功能：

Broker管理，NameServer接受Broker集群的注册信息并且保存下来作为路由信息的基本数据。然后提供心跳检测机制，检查Broker是否还存活。

路由信息管理，每个NameServer将保存关于Broker集群的整个路由信息和用于客户端查询的队列信息。Producer在投递消息之前和Conumser在拉取消息之前，都会通过NameServer获取整个Broker集群的路由信息，从而进行消息的投递和消费。

NameServer通常也是集群的方式部署，每一个NameServer实例上面都保存一份完整的路由信息。

NameServer是无状态的。状态的有无实际上就是数据是否会做存储，有状态的话数据会被持久化，无状态的服务可以理解就是一个内存服务，NameServer本身也是一个内存服务，所有数据都存储在内存中，重启之后都会丢失。

RocketMQ的架构设计决定了只需要一个轻量级的元数据服务器就足够了，只需要保持最终一致，因此，RocketMQ决定使用自制的NameServer来实现简单的路由管理服务，将元数据存储在RocketMQ内部，设计很简单，非常的轻量级。

NameServer 集群间互不通信，因此它们之间的注册信息可能会不一致，这是一种去中心化的架构，所有注册信息保存在内存中（无状态），一台NameServer挂了也没关系，从另一台NameServer上拉取数据即可。

如果选择使用ZK或者其他的注册中心来作为实现，额外的增加了运维成本，可以参考Kafka，最新版本已经移除了对zk的依赖，毕竟，没人比自己更懂自己的需求。还有一个点就是ZK其实是CP模型，而RocketMQ自己实现的NameServer则为AP模型

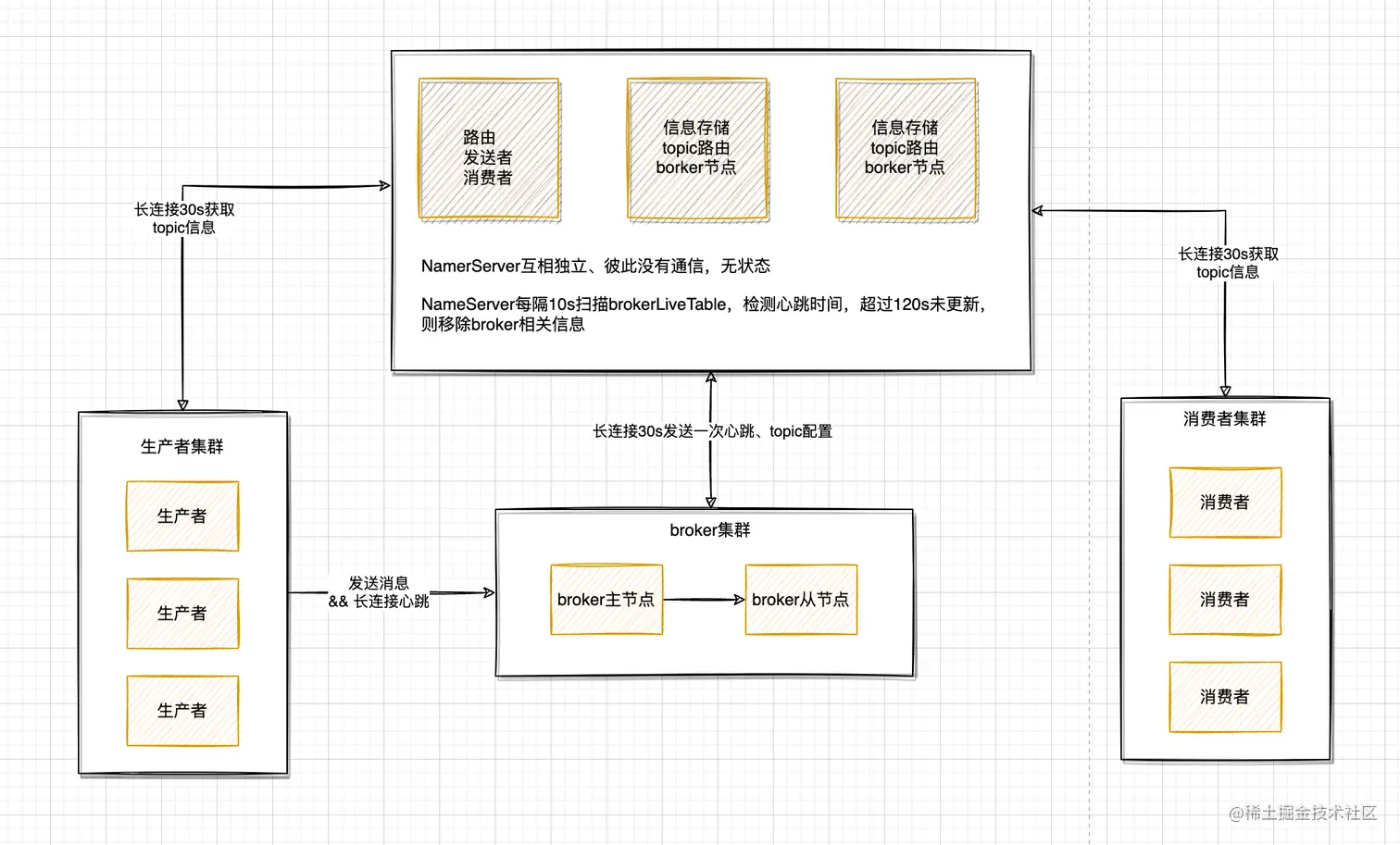

三、NameServer架构设计

四、NameServer源码解读

4.1 启动流程

NameServer启动类是org.apache.rocketmq.namesrv.NamesrvStartup，核心方法是createNamesrvController方法，查看其实现如下：

    public static NamesrvController createNamesrvController(String[] args) throws IOException, JoranException {
        ... ...
        // 1.配置文件，填充NamesrvConfig与NettyServerConfig
        final NamesrvConfig namesrvConfig = new NamesrvConfig();
        final NettyServerConfig nettyServerConfig = new NettyServerConfig();
        nettyServerConfig.setListenPort(9876);
        ... ...
        // 2.NamesrvController，并调用其initialize方法进行初始化
        final NamesrvController controller = new NamesrvController(namesrvConfig, nettyServerConfig);

        // remember all configs to prevent discard
        controller.getConfiguration().registerConfig(properties);

        return controller;
    }

NamesrvController-initialize方法实现如下：

    public boolean initialize() {
        // 加载kv配置
        this.kvConfigManager.load();
        // 创建NettyServer网格处理对象
        this.remotingServer = new NettyRemotingServer(this.nettyServerConfig, this.brokerHousekeepingService);

        this.remotingExecutor =
            Executors.newFixedThreadPool(nettyServerConfig.getServerWorkerThreads(), new ThreadFactoryImpl("RemotingExecutorThread_"));

        this.registerProcessor();
        // 定时任务1: NameServer每隔10s扫描一次Broker，移除处于未激活状态的broker
        this.scheduledExecutorService.scheduleAtFixedRate(new Runnable() {

            @Override
            public void run() {
                NamesrvController.this.routeInfoManager.scanNotActiveBroker();
            }
        }, 5, 10, TimeUnit.SECONDS);
        // 定时任务2: NameServer每隔10s打印一次KV配置
        this.scheduledExecutorService.scheduleAtFixedRate(new Runnable() {

            @Override
            public void run() {
                NamesrvController.this.kvConfigManager.printAllPeriodically();
            }
        }, 1, 10, TimeUnit.MINUTES);

        if (TlsSystemConfig.tlsMode != TlsMode.DISABLED) {
            // Register a listener to reload SslContext
            ... ...
        }

        return true;
    }

这里多提一句，NameServer其实也是使用Netty用来处理网络通信，Netty的使用姿势也是很规范，大家如果有用Netty实现相关业务的需求，可以参考NettyRemotingServer类实现（当然也可以翻一翻博主的Netty源码系列🐶x1)

最后则是注册JVM钩子函数并启动服务器

        // 注册钩子，在jvm进程关闭之前，将线程池关闭，及时释放资源
        Runtime.getRuntime().addShutdownHook(new ShutdownHookThread(log, new Callable<Void>() {
            @Override
            public Void call() throws Exception {
                controller.shutdown();
                return null;
            }
        }));

        // 启动Netty服务器
        controller.start();

4.2 NameServer路由相关

• 实现类

NameServer的路由信息实现类是org.apache.rocketmq.namesrv.routeinfo.RouteInfoManager，相关属性如下：

    // topic消息队列的路由信息
    private final HashMap<String/* topic */, List<QueueData>> topicQueueTable;
    // broker基础信息，包含brokerName，所属集群名称，主备broker地址
    private final HashMap<String/* brokerName */, BrokerData> brokerAddrTable;
    // broker集群信息，存储集群中所有broker名称
    private final HashMap<String/* clusterName */, Set<String/* brokerName */>> clusterAddrTable;
    // broker状态信息，NameServer每次收到心跳包时会替换改信息
    private final HashMap<String/* brokerAddr */, BrokerLiveInfo> brokerLiveTable;
    // Broker上的FilterServer列表
    private final HashMap<String/* brokerAddr */, List<String>/* Filter Server */> filterServerTable;

这里注意的是一个topic会对应多个队列，类似kafka的partition，一个broker默认为每一个topic创建4个读队列4个写队列

• 路由注册

路由注册是通过心跳实现的。Broker启动的时候会向进群中所有的NameServer发送心跳语句，每隔30s发送一次心跳包，NameServer收到心跳的时候会更新brokerLiveTab中的BrokerLiveInfo.lastUpdateTimerstamp，每隔离10s扫描一次brokerLiveTab，如果连续120s没有收到心跳包，则移除broker路由信息。

        // broker发送心跳包，通过registerBrokerAll方法
        // 最终调用的BrokerOuterAPI.registerBrokerAll方法，内部通过netty channel和NameServer通信，对netty感兴趣的同学可以自行研究
        this.scheduledExecutorService.scheduleAtFixedRate(new Runnable() {

            @Override
            public void run() {
                try {
                    BrokerController.this.registerBrokerAll(true, false, brokerConfig.isForceRegister());
                } catch (Throwable e) {
                    log.error("registerBrokerAll Exception", e);
                }
            }
        },

NameServer处理心跳包，最终会调用RouteInfoManager.registerBroker方法，核心步骤如下

1.路由注册首先加锁，防止兵法修改
2.维护brokerData信息
3.如果broker是主节点并且由配置发生变更或者初次注册，则更新topic路由信息
4.更新BrokerLiveInfo
5.注册broker的过滤器server地址列表
6.释放锁

• 路由删除 路由删除则是由RouteInfoManager.scanNotActiveBroker方法去实现的，NameServer每10s执行一次，便利brokerLiveInfo路由表，检测上次收到的心跳包的时间，如果超过120s则认为该broker已不可用，将它溢出并关闭连接。

• 路由发现

Rocket路由发现是非实时的，当topic路由发现变化后，NameServer不会主动的推送给客户端，而是由客户端定时拉取实现类是org.apache.rocketmq.namesrv.processor.DefaultRequestProcessor-getRouteInfoByTopic方法实现，也比较简单，大家可自行查看。

五、小节

本文主要给大家介绍了下RocketMQ的注册中心NameServer实现，同时对业界内常用的几款注册中心做了比对，分析了RocketMQ为什么自己实现一个注册中心而不是直接复用开源的组件。 NameServer的设计和实现相对简单，作为学习入门RocketMQ的切入点个人觉得是不错的，后面将逐渐带大家深入的学习RocketMQ各个方面的设计。
