Go 堆内存结构是什么样的？

unitiny
499 阅读5分钟

前言

Go中栈内存也是从堆内存中申请的，那堆内存是什么结构呢？堆内存如何分配内存呢？

操作系统内存结构

操作系统中，每个进程都有一个独立的巨大的虚拟内存，这些内存实际映射到物理内存上。而当物理内存空间不够时，就会触发oom，杀掉一个进程来释放内存。

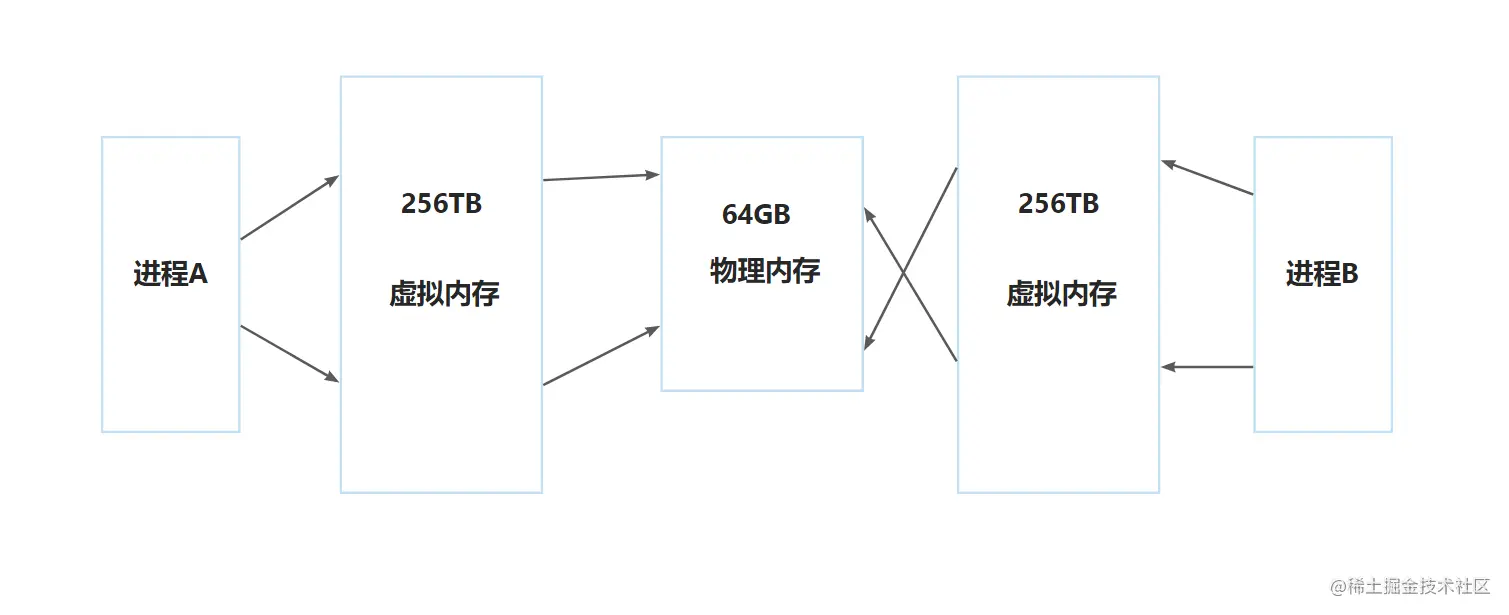

图示如下： image.png

而Go运行时也是一个进程，也会拥有一片巨大的虚拟内存，那Go是怎么使用的呢？

heapArena

Go把虚拟内存视为堆内存，并进行分块，每一块单元大小为64MB。每个单元对应一个heapArena结构体来描述单元信息。

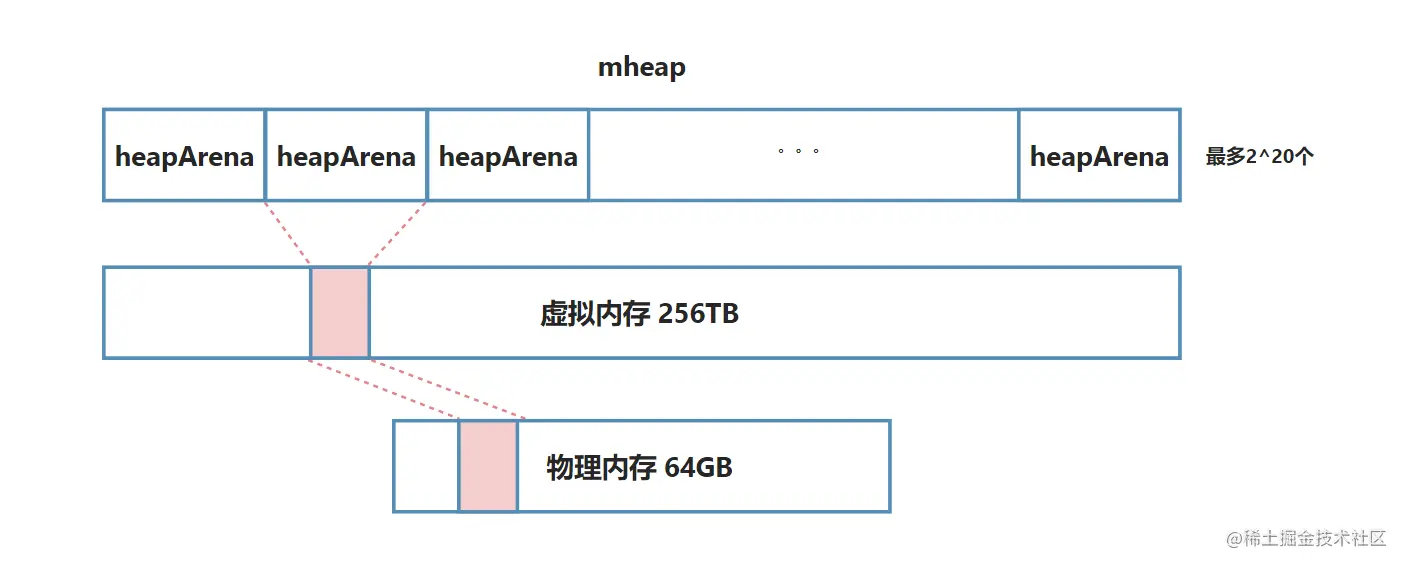

那虚拟内存为256TB，每个单元大小为64MB，理论上能有2^20个单元和heapArena。另外，所有的heapArena都储存在mheap结构体中。图示如下：


当然一般只申请几百个heapArena，远远小于理论值。

heapArena如何分配内存

一个heapArena对应单元大小为64MB，分配内存时结构如下：

image.png 那每次分配内存给一个对象时，该怎么安排它在内存中的位置呢？

线性分配

简单方案是线性分配，每个Object进入都挨着最后一个Object的位置放下。

如果有GC清理了Object，则将空闲碎片空间加入链表中。

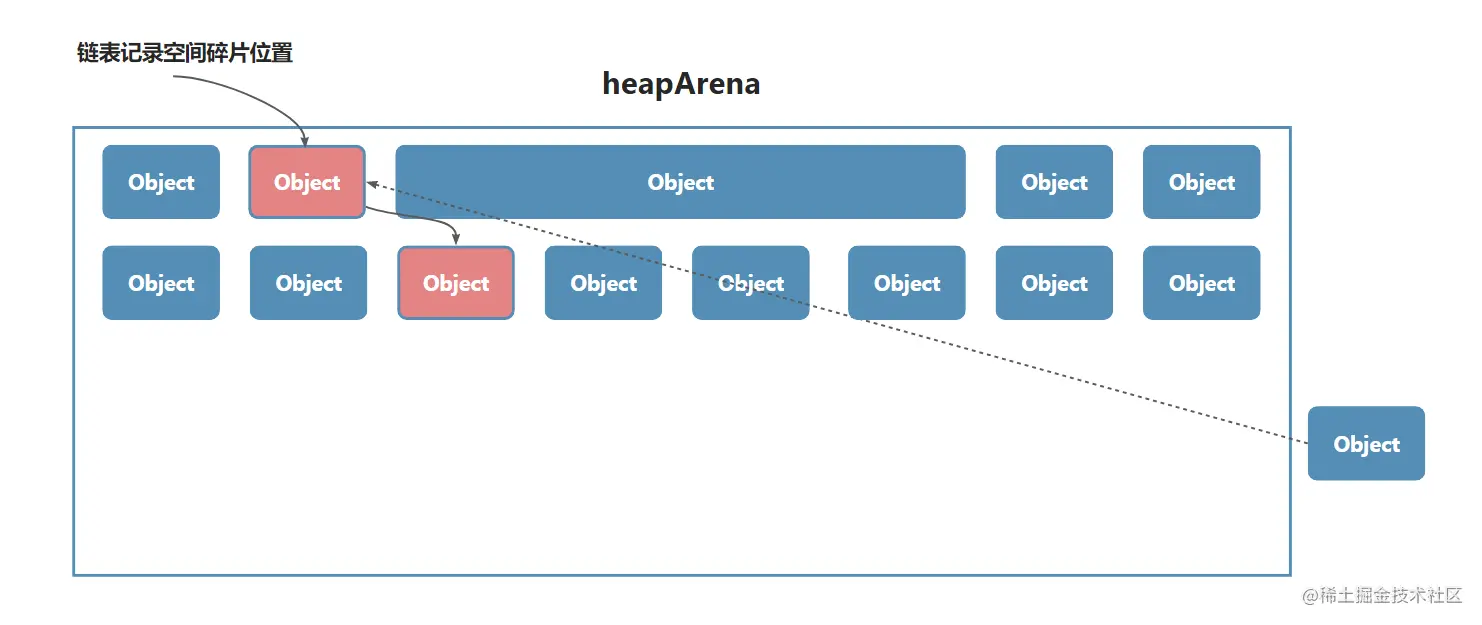

下一个进入的Object大小如果小于链表的空闲空间，则优先放入链表位置，否则仍线性分配。图示如下：


新进入的Object如果碎片空间足够，优先放置。

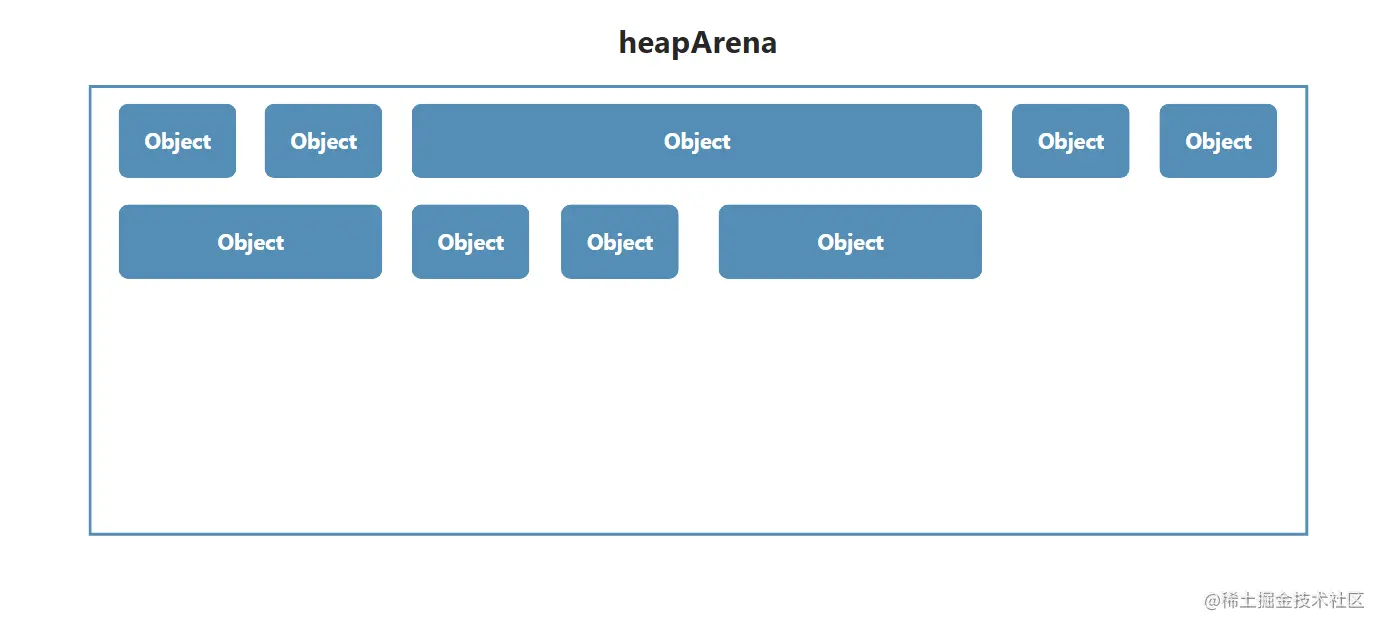

新进入的Object因空间碎片过小放不下，就顺序放置。

但是，如果所有新进入的Object都比空间碎片大，那链表中的空闲块就一直存在，无法利用而浪费空间。故该方案不采用。

分级分配

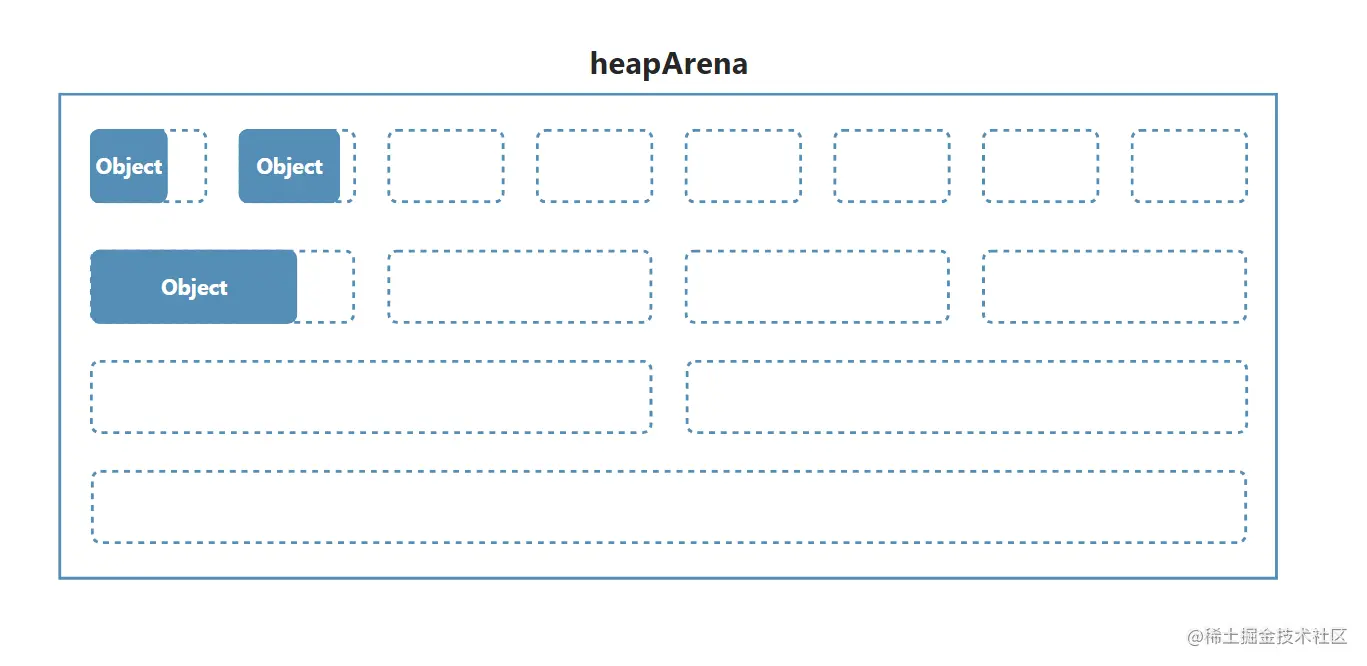

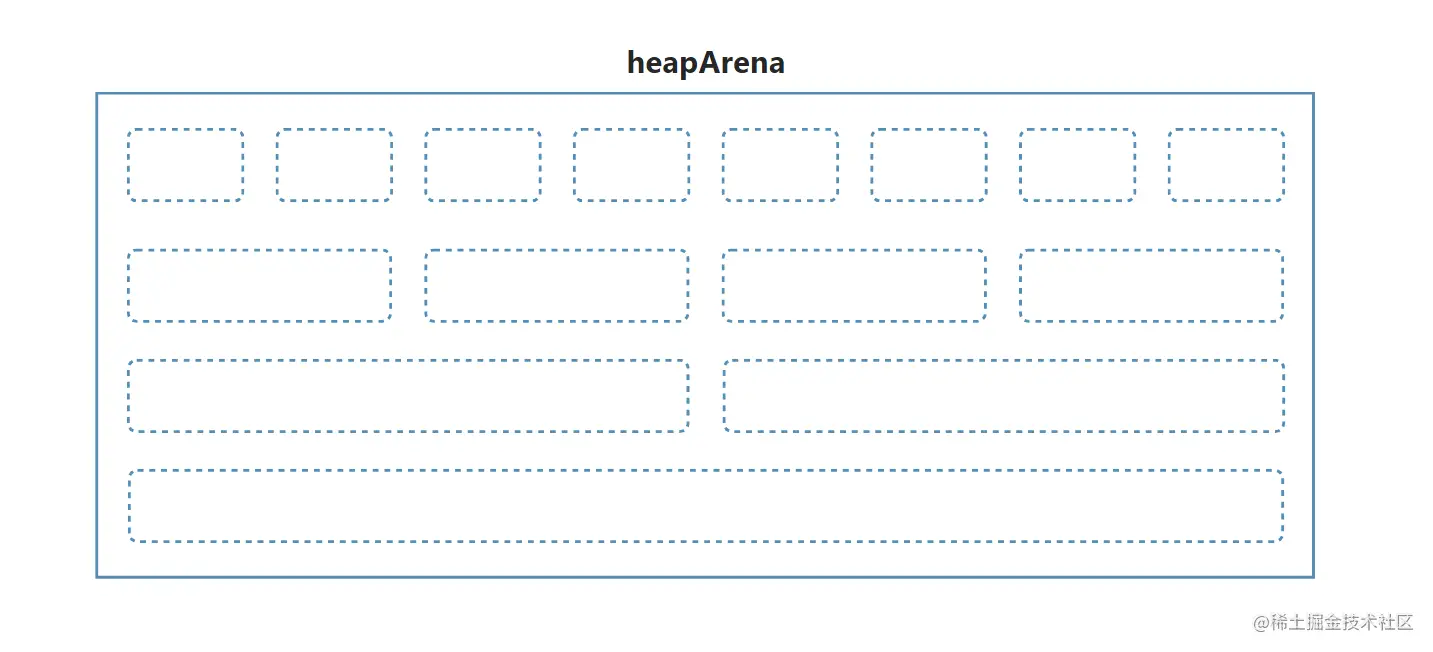

分级分配会预先将heapArena划分为不同大小的块，如下图：


第一行有八个同样大小的块，第二行有四个，以此类推。什么用意呢？这样每个进来的Object会根据自己的大小来选择刚好能放下自己的空间。如下图：


虽然划分区中仍有部分空间碎片，但这很小。这样一来，每个Object都放置到最适合自己的空间上，极大的避免了空间浪费。

mspan

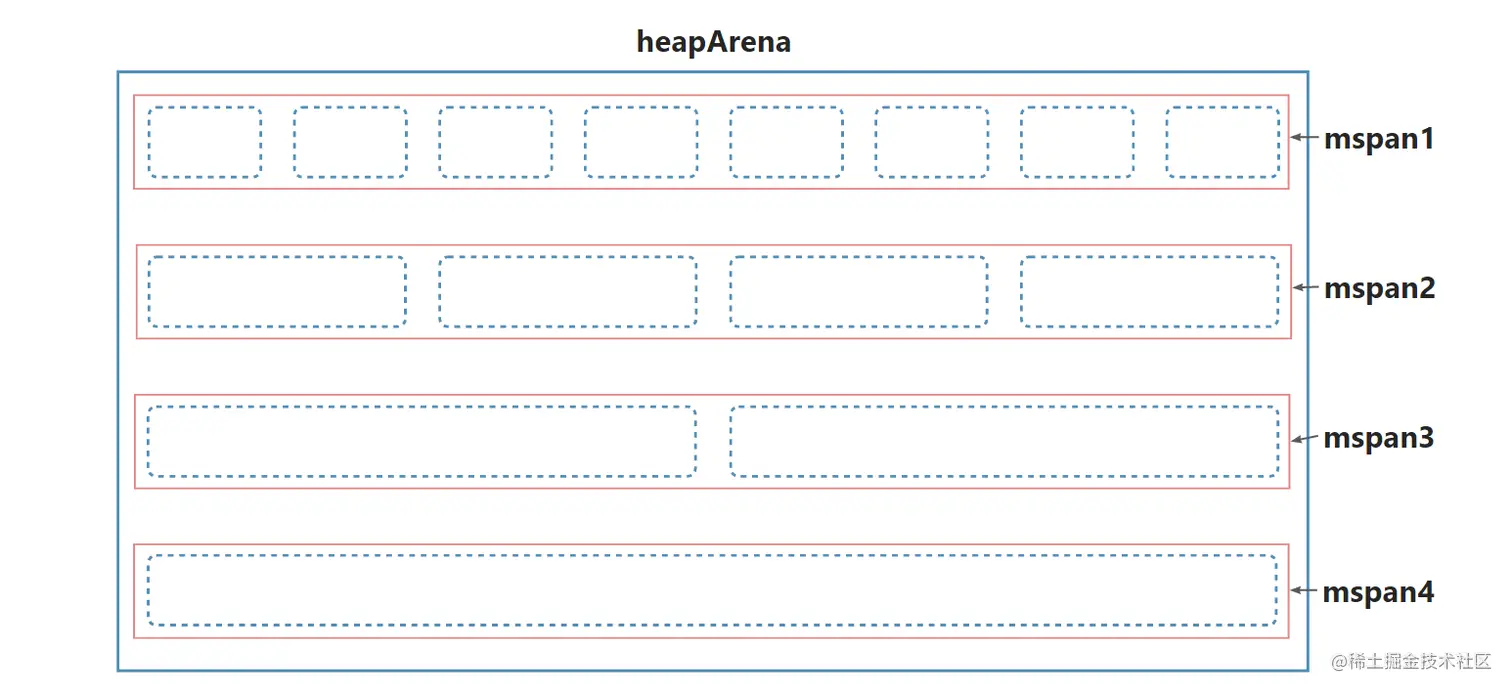

基于分级分配的策略，Go将每一级视为最小空间单位mspan。如下图：

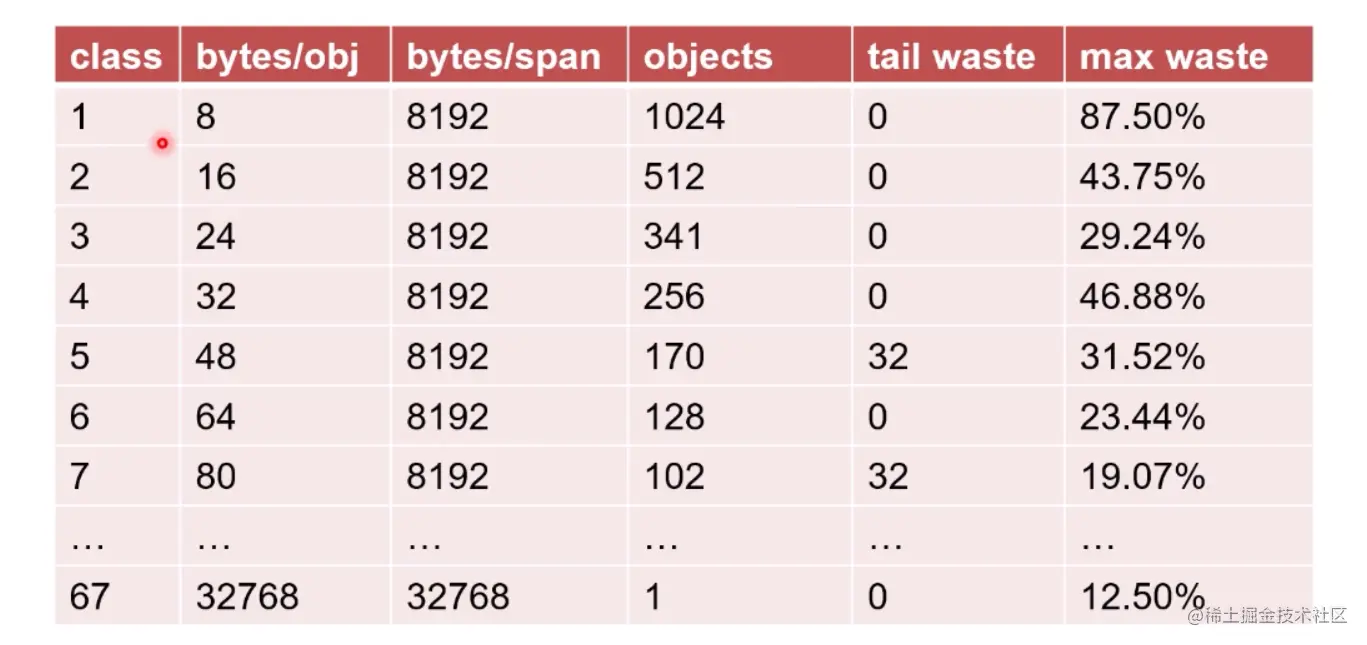

上图有四级则有四种类别的mspan，那Go种总共有多少种mspan呢？如下图：


答案是一共有68种，上图隐藏了class0类别。解释下上图意思，如第一种，每个单元有8bytes，一共有1024个单元，那么该span总共有8192个字节，即8KB。max waste表示最大浪费比例，如果只用到1字节，对于有8字节的单元格来说，浪费了87.5%的空间。

展示下mspan部分结构：


type mspan struct {
   next *mspan
   prev *mspan
   spanclass       spanClass
   elemsize        uintptr
   ...
}
  • next, prev字段使mspan变为一个双向链表
  • spanclass表示mspan的类别，共有68种
  • elemsize表示一个单元格大小

而对于heapArena来说，并不会把67种mspan都加入进去，而是根据需要加入某些类别的mspan。

以上了解了heapArena的内部结构，那问题来了：

假设我想要class为3的mspan，该如何查找？

整体内存结构：


从mheap来看，有很多的heapArena，每个heapArena各自有不同类别mspan。

想寻找特定的mspan，就得循环所有的heapArena，逐一判断了。但这样太耗时间了，于是Go用了索引中心mcentral，来快速定位mspan。

mcentral

mcentral相当于mspan的目录，每一个mcentral结构体记录了一种类别的mspan，组成一个mspan集合。

那有多少个mcentral呢？

答案是136个，因为有68种mspan类别，每种类别还分为需要GC扫描的mspan和不需要GC扫描的mspan，因此要有136个mcentral来对应所有类别的mspan。

mcentral存在哪里呢？

存在mheap结构体中。mheap有一个central字段定义了136个mcentral结构体，该central作为全局的mspan索引中心。

所以整个堆内存结构如下图：


最后，central既然是全局的mspan索引中心，当多个协程并发访问它时，造成性能怎么办？这时候就用上了mcache。

mcache

mcache是一个本地缓存，储存mspan。

要解决central的并发问题，可以参考GMP模型，每个处理器P优先通过本地队列获取协程，再考虑全局队列。

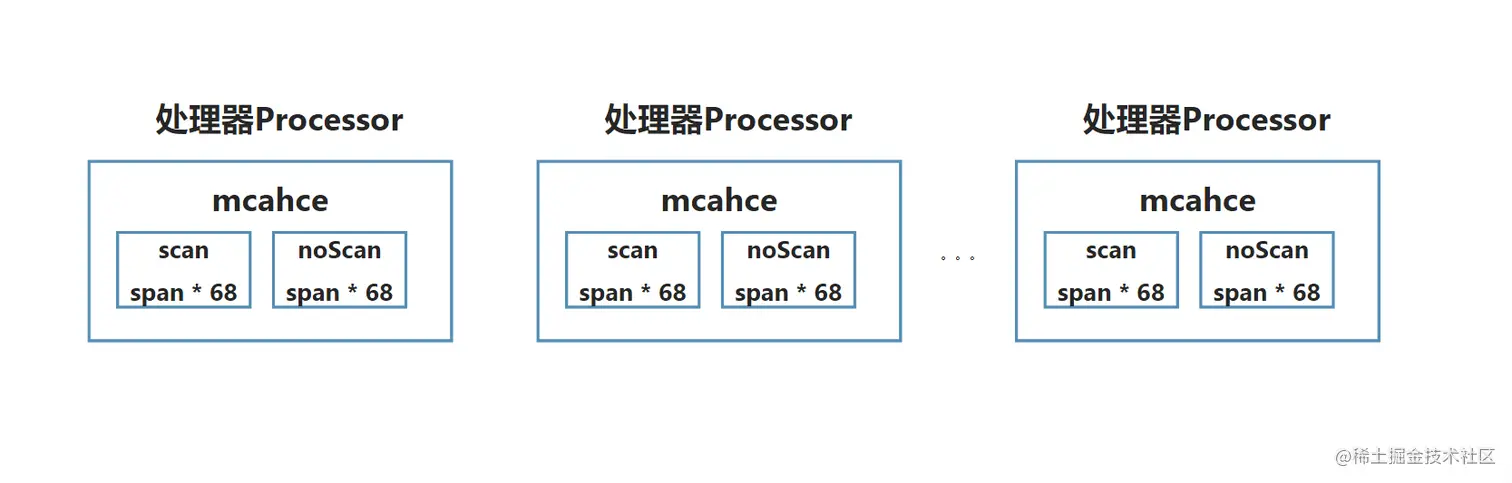

那么处理central也是相同做法，每个处理器P有一个本地缓存mcache，mcache中储存着136个mspan，即每种mspan储存一个。如下图：


这样一来，处理器P先从mcache中获取需要的mspan，如果对应mspan空间爆满了，再去全局索引中心central中交换一个空闲的过来。

总结

  • 使用heapArena向操作系统申请内存
  • 分配heapArena的内存时，以mspan为单位，防止碎片化
  • 为了提高查找效率，使用mcentral作为同一类别mspan的中心索引
  • 为了缓解并发问题，使用mcache本地缓存mspan

现在堆内存从上到下的结构为：

mheap --> heapArena --> mspan
