前言

本章基于dubbo3.2.0版本，分析Triple协议的实现。

先前的所有分析，都没有分析到通讯层，主要原因是因为dubbo rpc协议是个私有协议，不具备普适性。

先前分析的所有东西，在目前版本都有借鉴意义，比如2.x的暴露、引用、调用，2.7.5的应用级别服务注册发现。

dubbo3.0推出了三代协议Triple，基于http2，兼容grpc，可能是未来的主力协议，详细信息参见官网。

dubbo3.0将部分扩展点实现从主项目中拆分到dubbo-spi-extensions，其中就包含部分rpc协议，所以主力协议都在主项目中。

本文将分析以下内容：

  • 基于unary方式调用的原理（简单理解unary为传统一个请求一个响应）
  • 基于stream方式调用的原理

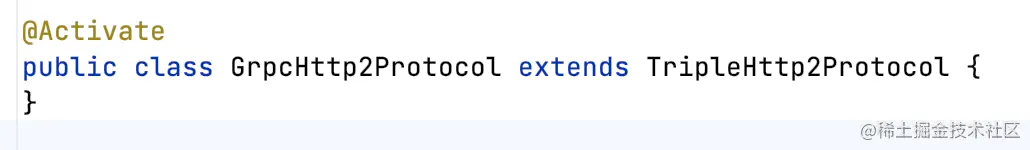

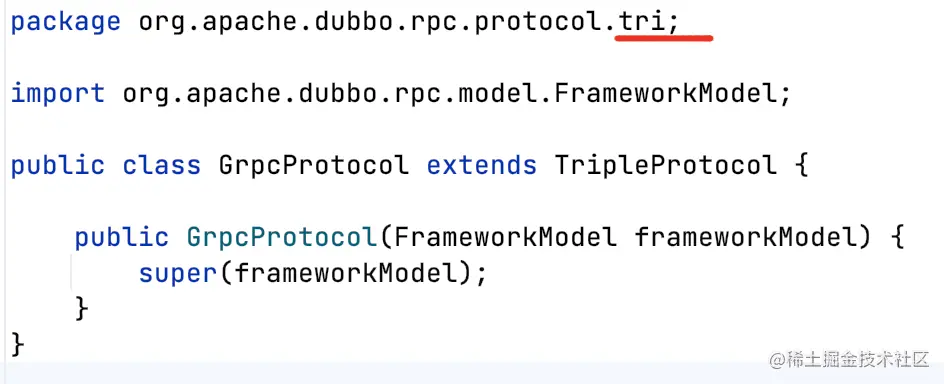

  • triple兼容grpc原理

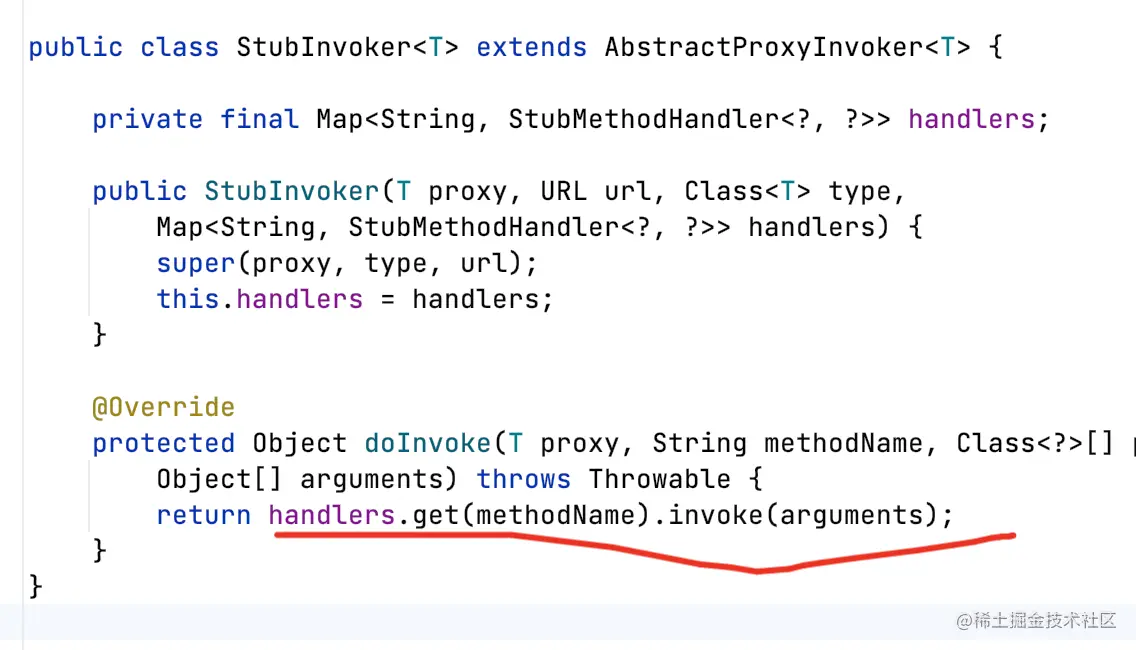

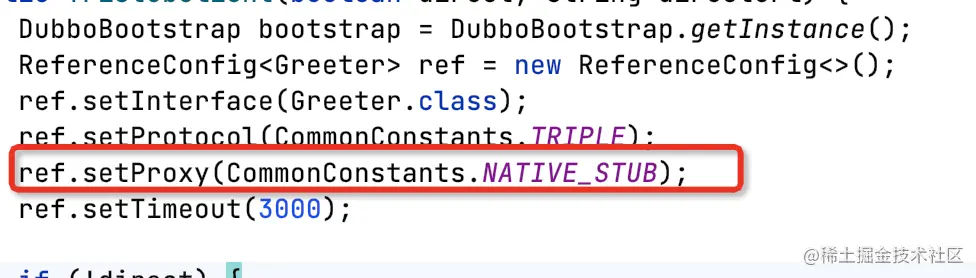

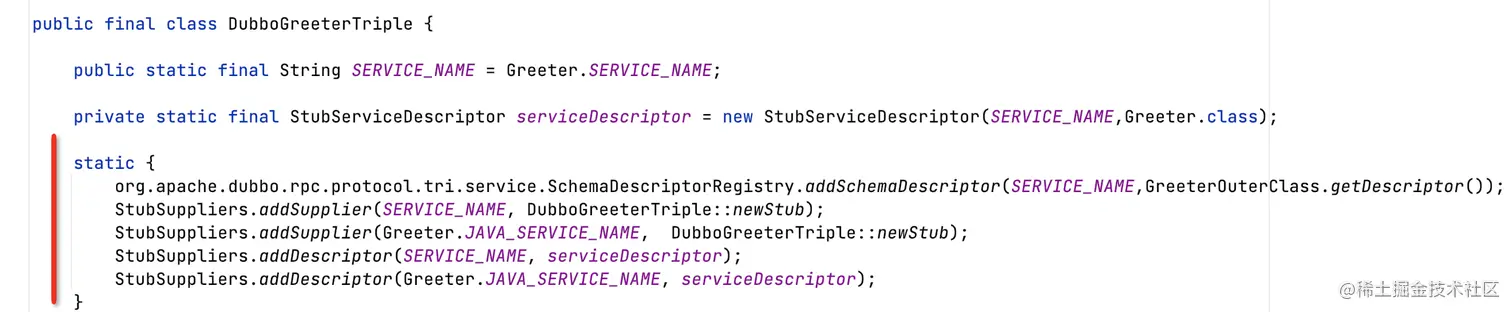

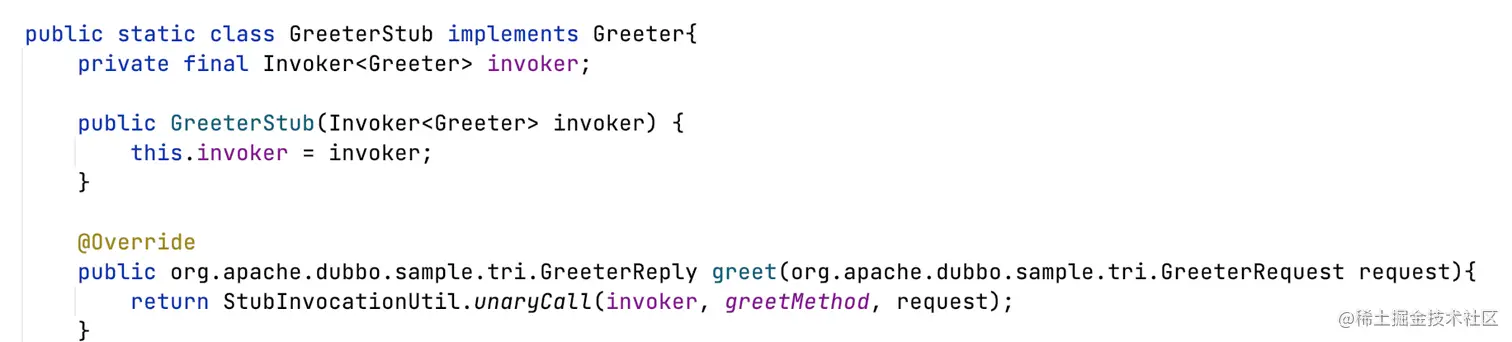

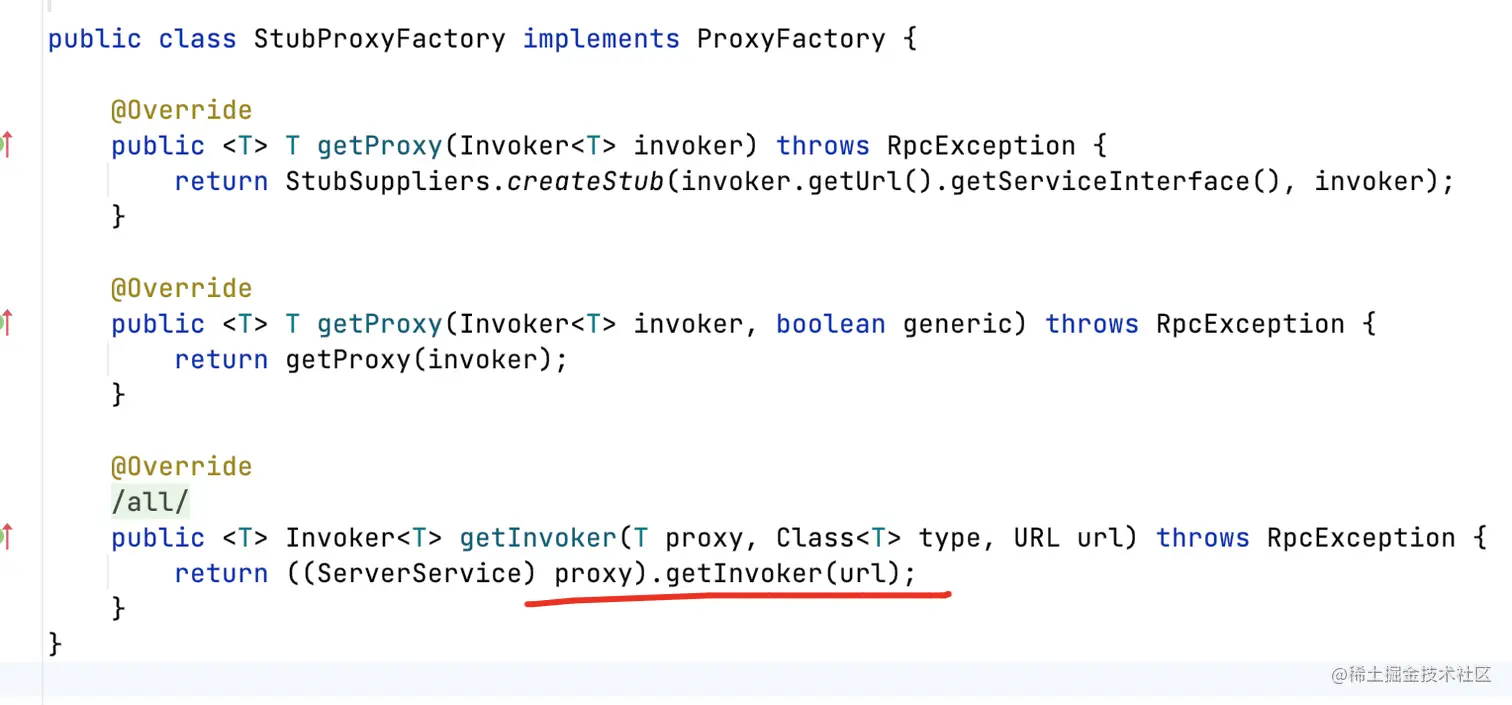

  • Stub的运行原理（基于dubbo-compiler）

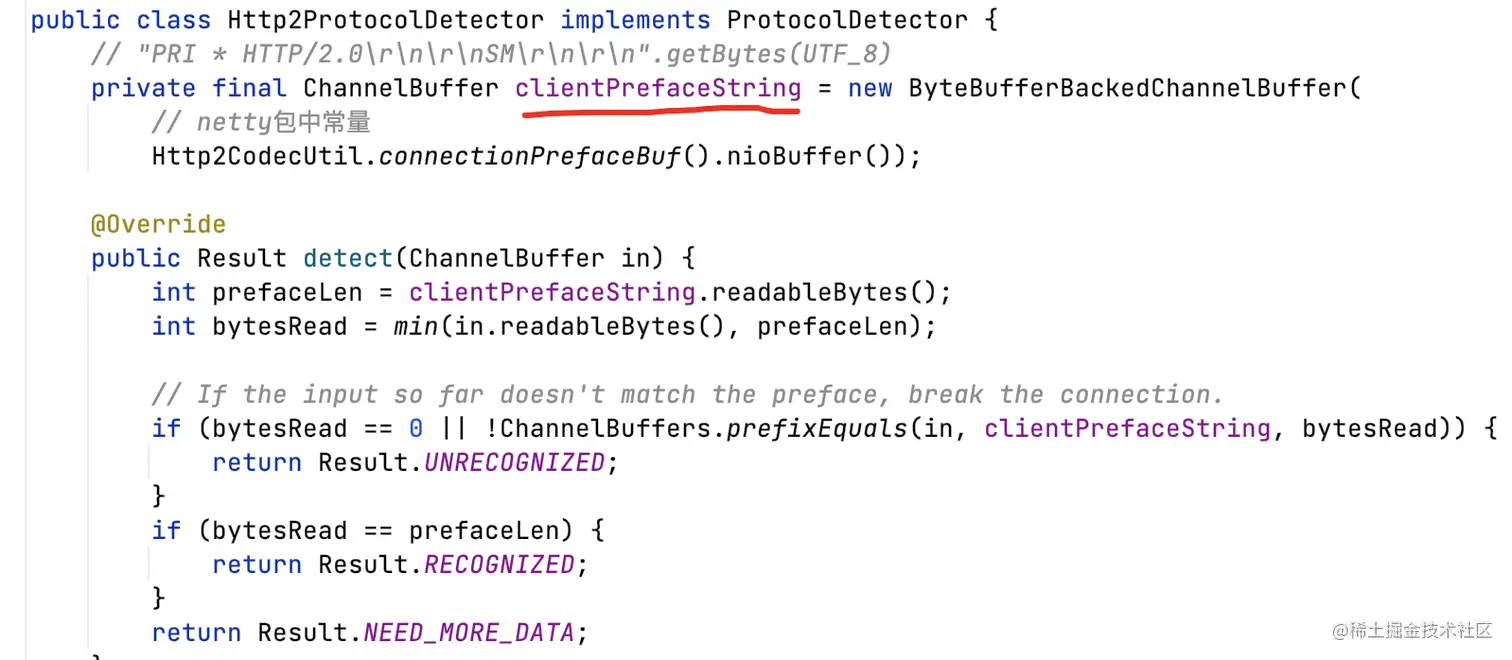

  • 端口协议复用特性

通过这次Triple协议阅读，收获会很多：

  • 对于http2不仅停留在八股文层，有一个体感的认知
  • dubbo对于triple的实现，很多地方和grpc-java类似，所以顺带理解grpc-java
  • 巩固理解netty

注：通讯层仅支持netty4，netty基础可能要复习一下。

铺垫

案例

采用官方dubbo-demo-triple，做了一些小改动，方便调试。

注：使用IDL（Interface Description Language）+unary方式调用。

syntax = "proto3";
option java_multiple_files = true;
option java_package = "org.apache.dubbo.demo.hello";
option java_outer_classname = "HelloWorldProto";
option objc_class_prefix = "HLW";
package helloworld;
message HelloRequest {
  string name = 1;
}
message HelloReply {
  string message = 1;
}

服务提供者

这里register-mode=instance，采用应用级别注册。

public static void main(String[] args) {
    ServiceConfig<GreeterService> serviceConfig = new ServiceConfig<>();
    serviceConfig.setInterface(GreeterService.class);
    serviceConfig.setRef(new GreeterServiceImpl());
	// 默认端口50051
    ProtocolConfig protocol = new ProtocolConfig("tri", -1);
    // 应用级别注册
    ApplicationConfig applicationConfig = new ApplicationConfig("dubbo-demo-triple-api-provider");
    applicationConfig.setRegisterMode("instance");
    DubboBootstrap bootstrap = DubboBootstrap.getInstance();
    bootstrap.application(applicationConfig)
        .registry(new RegistryConfig("zookeeper://127.0.0.1:2181"))
        .protocol(protocol)
        .service(serviceConfig)
        .start()
        .await();
}

这里服务实现，我加入了attachment。

每个响应会回复一个responseId，可以观察这个attachment在http2中体现在哪里。

@Override
public HelloReply sayHello(HelloRequest request) {
    // requestId
    Object requestId = RpcContext.getServerAttachment().getObjectAttachment("requestId");
    System.out.println("requestId=" + requestId);
    // responseId
    String responseId = UUID.randomUUID().toString();
    System.out.println("responseId=" + responseId);
    RpcContext.getServerResponseContext().setAttachment("responseId", responseId);
    return HelloReply.newBuilder().setMessage("Hello " + request.getName()).build();
}

服务消费者

服务消费者强制走应用级别发现FORCE_APPLICATION。

当收到控制台输入回车，发送一次rpc请求，每个请求携带requestId。

public static void main(String[] args) throws InterruptedException {
    System.setProperty("dubbo.application.service-discovery.migration", "FORCE_APPLICATION");
    ReferenceConfig<GreeterService> referenceConfig = new ReferenceConfig<>();
    referenceConfig.setInterface(GreeterService.class);
    referenceConfig.setCheck(false);
    referenceConfig.setProtocol(CommonConstants.TRIPLE);
    referenceConfig.setTimeout(100000);

    DubboBootstrap bootstrap = DubboBootstrap.getInstance();
    bootstrap.application(new ApplicationConfig("dubbo-demo-triple-api-consumer"))
        .registry(new RegistryConfig("zookeeper://127.0.0.1:2181"))
        .protocol(new ProtocolConfig(CommonConstants.TRIPLE, -1))
        .reference(referenceConfig)
        .start();
    while (true) {
        try {
            // wait user enter
            System.in.read();

            // requestId
            String requestId = UUID.randomUUID().toString();
            System.out.println("requestId=" + requestId);
            RpcContext.getClientAttachment().setAttachment("requestId", requestId);

            // send request
            final HelloReply reply = referenceConfig.get()
                .sayHello(HelloRequest.newBuilder().setName("triple").build());
            System.out.println("Reply: " + reply.getMessage());

            // responseId
            Object responseId = RpcContext.getClientResponseContext().getAttachment("responseId");
            System.out.println("responseId=" + responseId);
        } catch (Exception e) {
            e.printStackTrace();
            Thread.sleep(3000);
        }
    }
}

引入

要了解Triple，还是得先了解一下HTTP2。

这里不会长篇大论HTTP2，就说一下和dubbo中源码相关的内容。

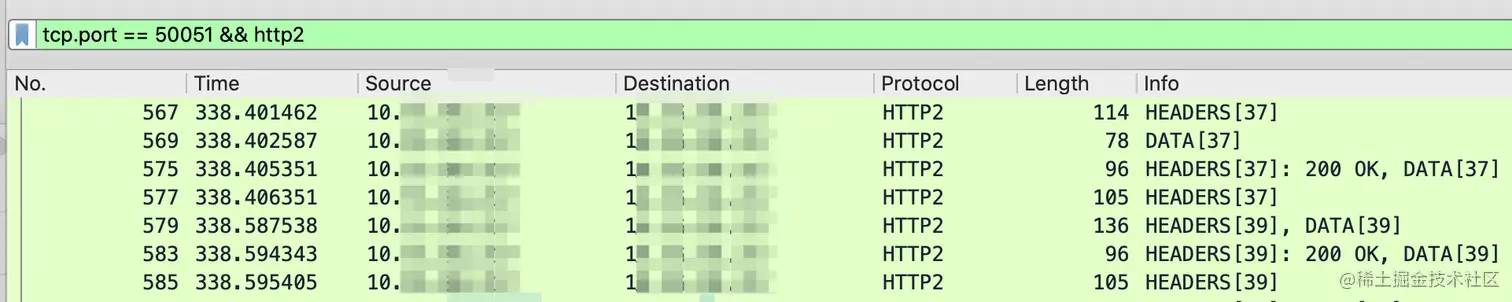

下图是根据案例抓的包：

流Stream和帧Frame

流：虚拟概念，建立在连接之上，支持双向通讯。每个连接上可以有多个流，每个流有一个StreamId标识。

帧：传输数据的最小单元，每个帧包含StreamId标识，每个流上可以有多个帧。

以37号Stream为例，37号Stream对应一轮unary请求+响应。

567和569对应客户端请求，将http请求头和请求体分为两个帧传输。

575和577对应服务端响应，将http响应头和响应体分为三个帧传输（2个HeaderFrame和1个DataFrame）。

帧的结构

一个Frame由两部分组成：Header（注意不是http请求头）和Payload。

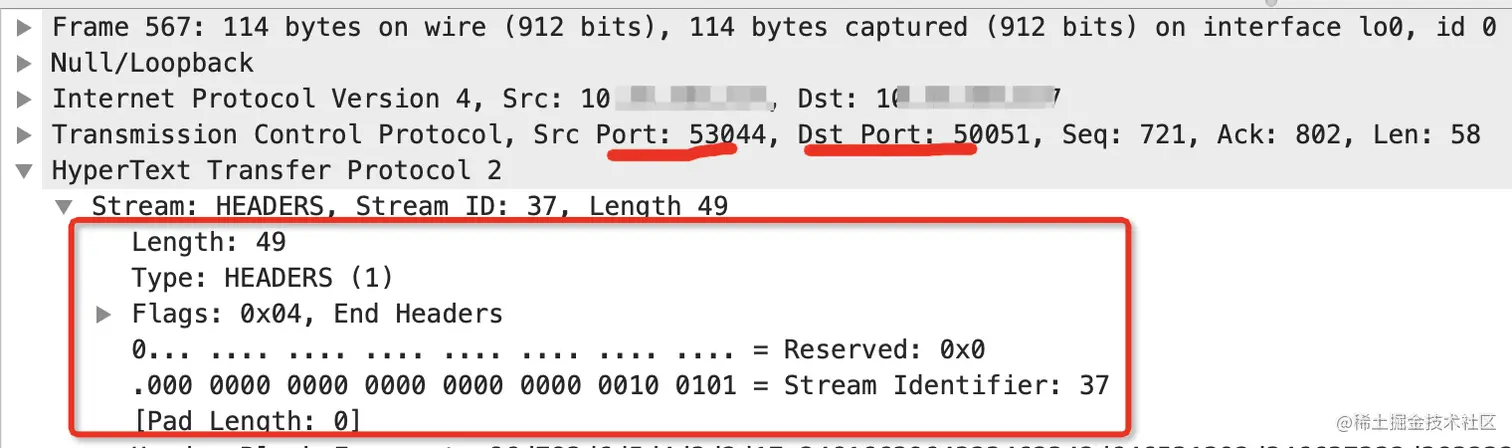

下图是No=567数据包，只发送了一个Frame，Payload是http请求头。

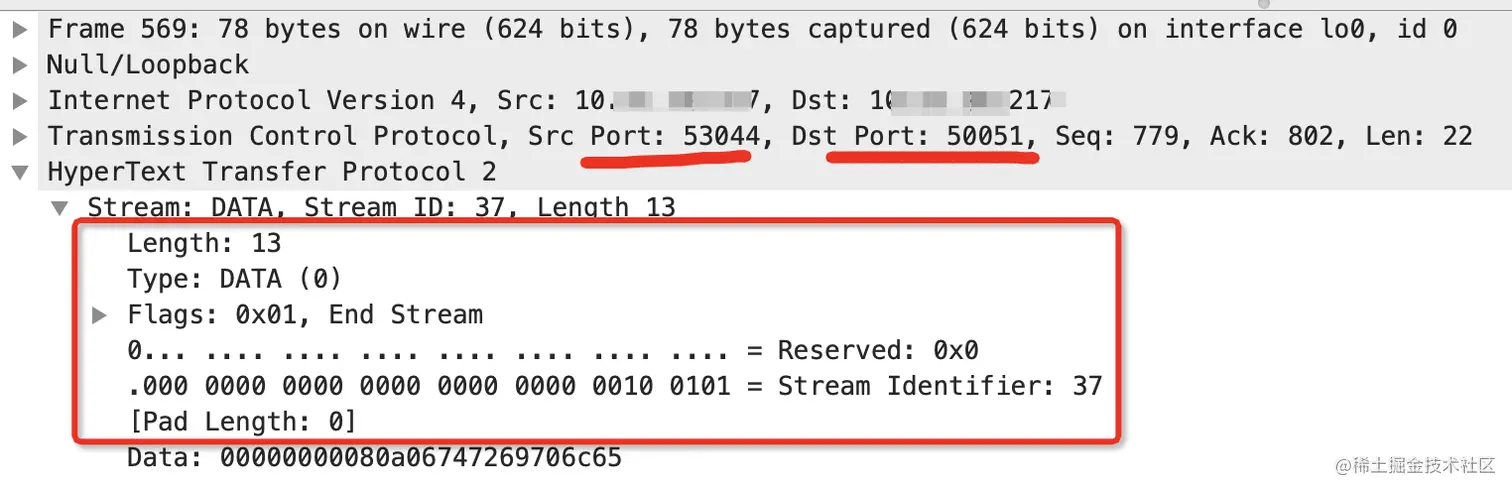

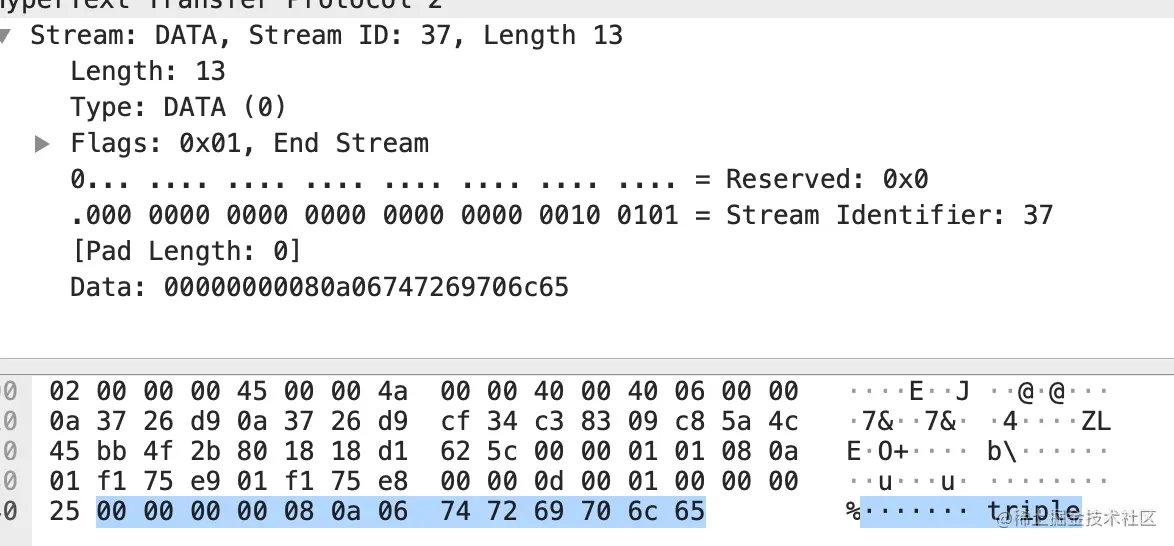

下图是No=569数据包，只发送了一个Frame，Payload是http请求体。

帧的Header固定9个字节长度：

  • Length：3个字节，表示Payload的长度，比如567数据包表示http头长度是49字节。
  • Type：1个字节，表示Frame的类型。我们只需要关注两个类型，HEADER代表这个Frame对应http头，DATA代表http体。
  • Flags：1个字节，一些标志位，最关键的是EndStream标志位。客户端发送EndStream=true，代表客户端请求已经发完了，等待服务端响应，服务端发送EndStream=true，代表服务端响应已经发完了，流可以关闭。

  • Reserved：保留位，1个bit。
  • Stream Identifier：Stream ID，标识当前帧属于哪个流，31个bit。

Payload我们只关注Header和Data类型。

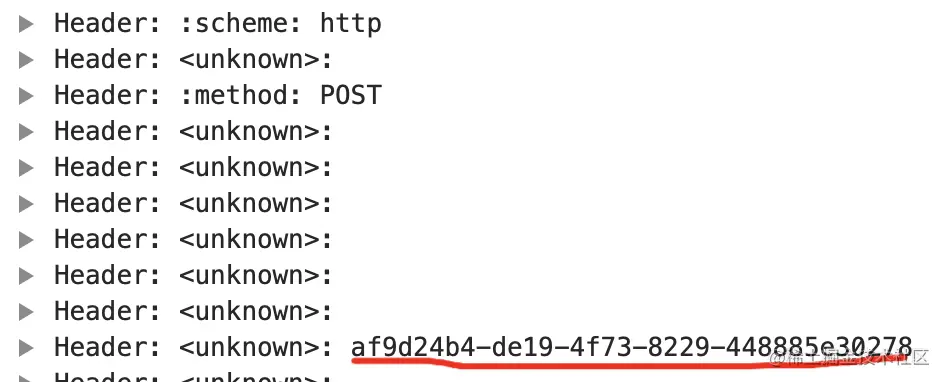

比如No=567，Frame类型是Header，Payload就是http请求头，其中就包括我们通过attachment设置的requestId。

比如No=569，Frame类型是Data，Payload就是http请求体。

服务端（Unary）

暴露阶段

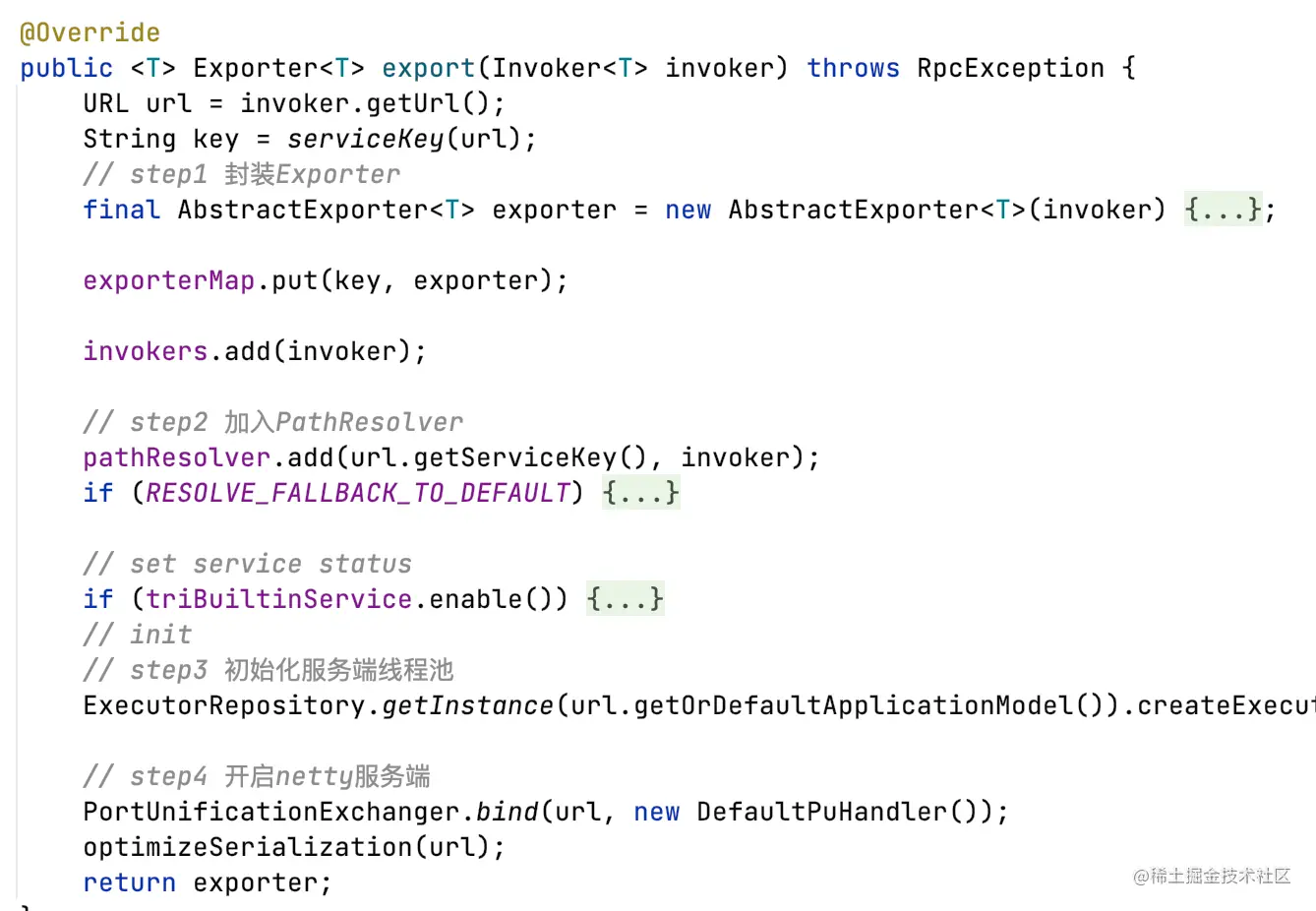

通过前面几章的了解，直接定位到rpc协议层，TripleProtocol#export。

triple协议暴露分为几步：

1）封装Invoker为Exporter；

这里invoker就是后续调用阶段的调用链（Filter->Proxy），最终调用到目标service方法。

2）将serviceKey和invoker的映射关系，保存到PathResolver；

这个PathResolver就理解为springmvc中的RequestMappingHandlerMapping，管理接口路径到目标方法的映射关系。

3）初始化服务端线程池；

一个port对应一个线程池，默认200线程数，之前提到过。

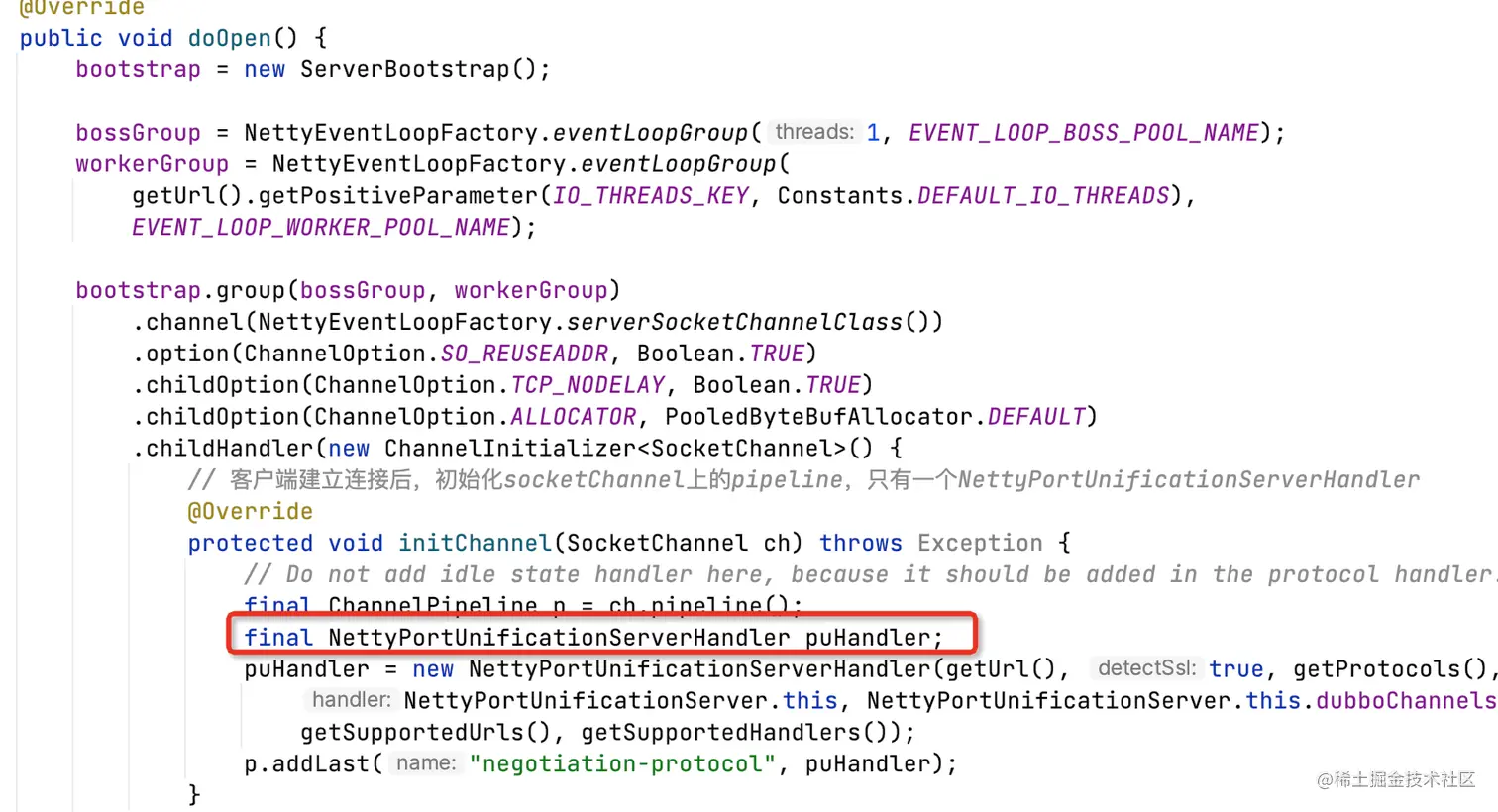

4）PortUnificationExchanger#bind开启底层Netty服务端；

这里涉及到多协议端口复用的特性，我们后面再看。

调用阶段

跳过PU多协议端口复用相关逻辑，直接进入Triple协议逻辑。

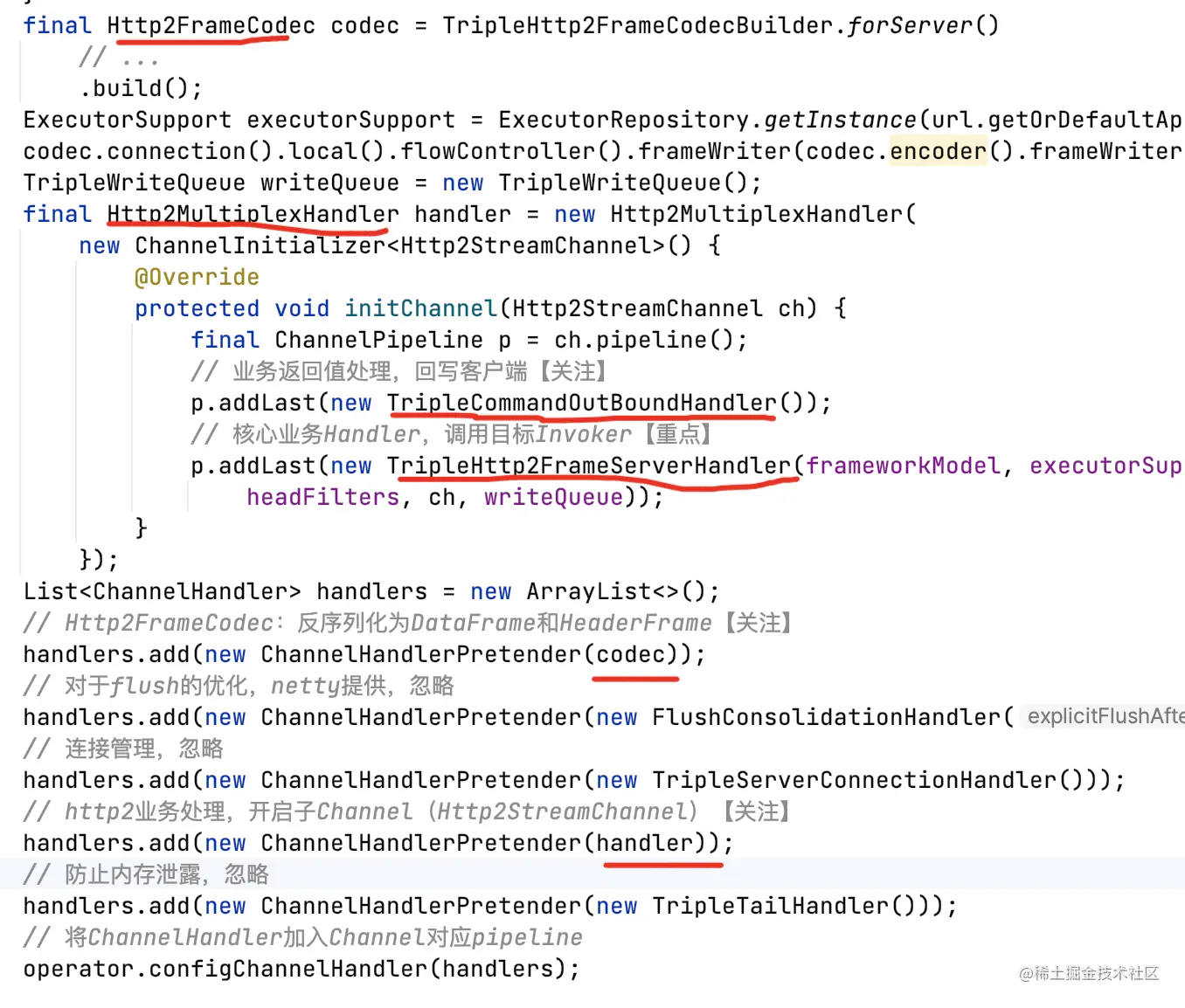

当客户端Channel注册完毕，触发TripleHttp2Protocol#configServerProtocolHandler配置Channel的pipeline。

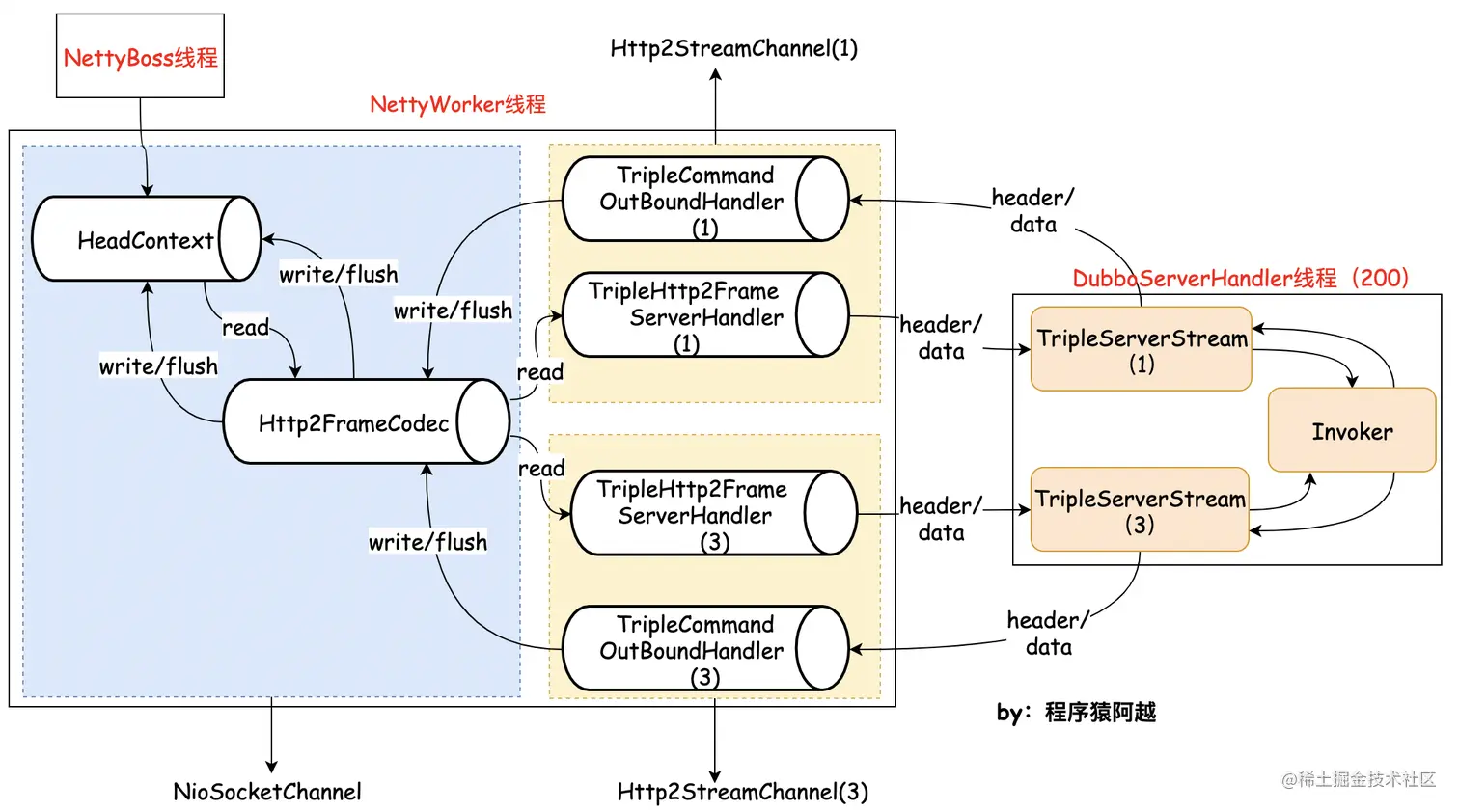

所有逻辑都在各个ChannelHandler中，接下来我们重点关注几个核心的ChannelHandler。

  • Http2FrameCodec：创建Stream抽象对象，负责ByteBuf与帧的转换，比如请求头帧、请求体帧，传递读写事件；
  • Http2MultiplexHandler：创建子Channel，将父Channel中的读写事件传播到子Channel中；
  • TripleHttp2FrameServerHandler：接收请求头帧和请求体帧，调用目标Invoker；
  • TripleCommandOutBoundHandler：Invoker返回值解析为响应头帧和响应体帧，写到父Channel；

解码（Http2FrameCodec）

Http2FrameCode继承ByteToMessageDecoder在收到ByteBuf时转换为帧Frame。

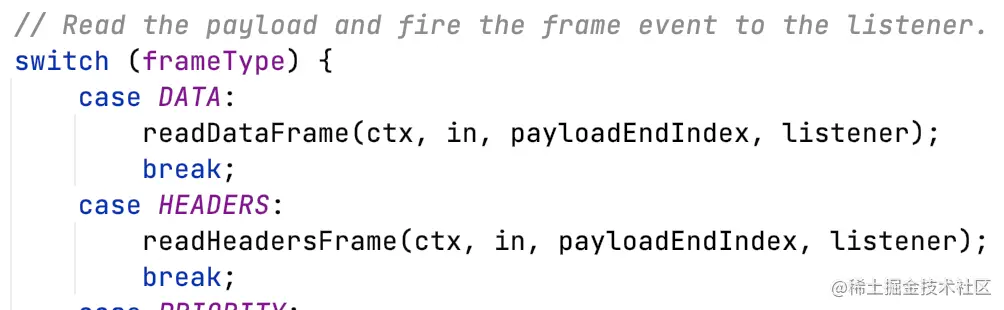

DefaultHttp2FrameReader#processPayloadState：解析固定9字节长度Frame头，得到Frame类型，Payload长度等。

在Triple中一次请求最少要有两个Frame，一个是请求头，一个是请求体。

对于请求头来说，有一个比较关键的逻辑。

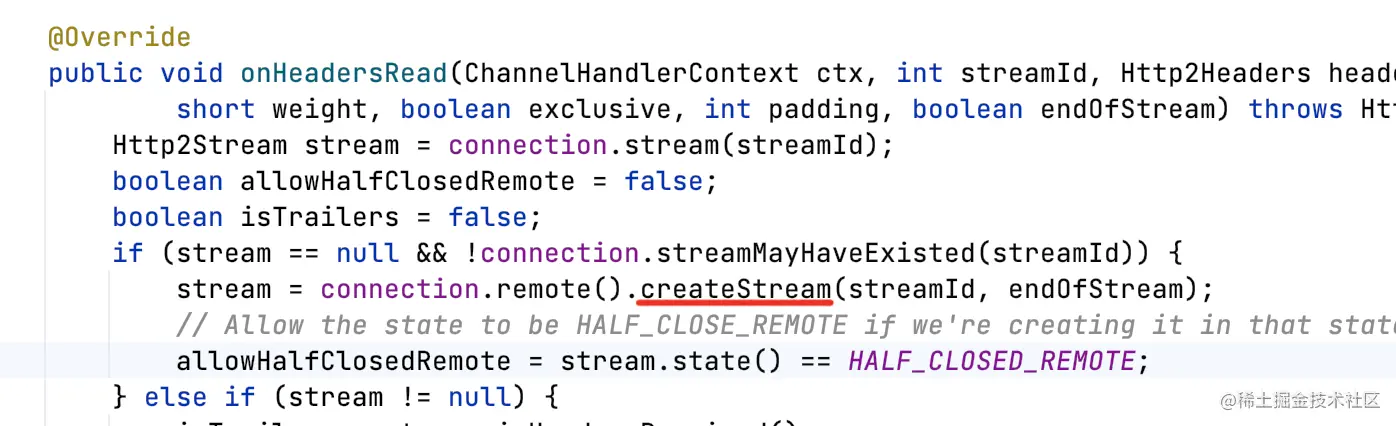

DefaultHttp2ConnectionDecoder.FrameReadListener#onHeadersRead：收到请求头后，会构造一个Stream，触发Http2FrameStreamEvent用户事件，这个事件会被Http2MultiplexHandler处理，下面再看。

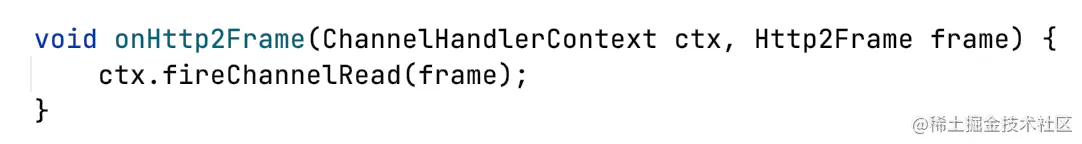

Http2FrameCodec#onHttp2Frame：无论是HeaderFrame还是DataFrame，最终都会传递给下一个ChannelHandler。

父子转换（Http2MultiplexHandler）

An HTTP/2 handler that creates child channels for each stream. This handler must be used in combination with Http2FrameCodec.

这是javadoc里的描述，Http2MultiplexHandler的作用就是针对一个连接Channel，创建基于Stream的子Channel，需要和Http2FrameCodec组合使用。

构造子Channel

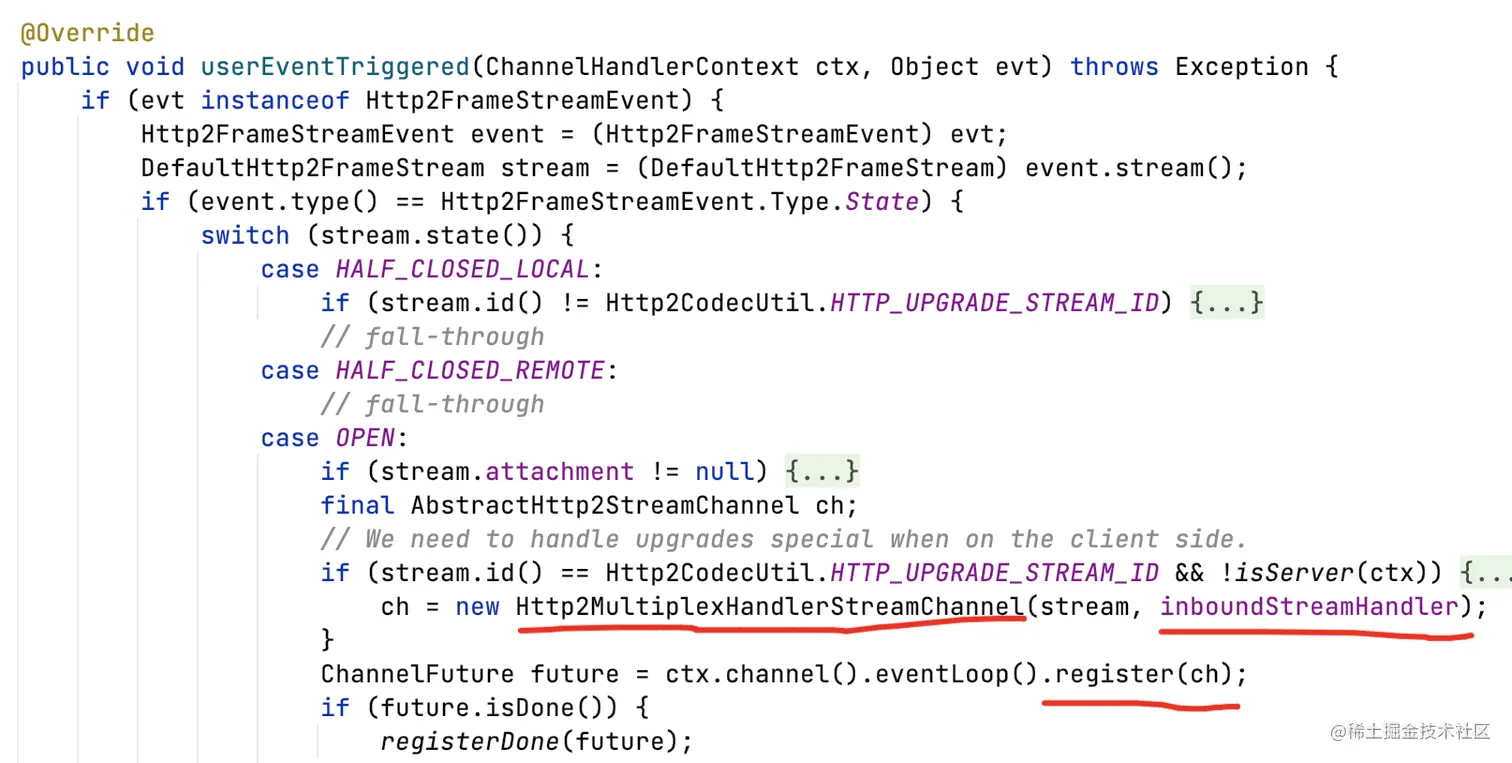

Http2MultiplexHandler#userEventTriggered：下一个Handler收到事件，创建子Channel，即Http2MultiplexHandlerStreamChannel。所以一个tcp连接对应一个父Channel，一个tcp连接上可以有多个Stream，每个Stream对应一个子Channel。

子Channel会和父Channel注册到同一个EventLoop上（Selector、同一个线程）。

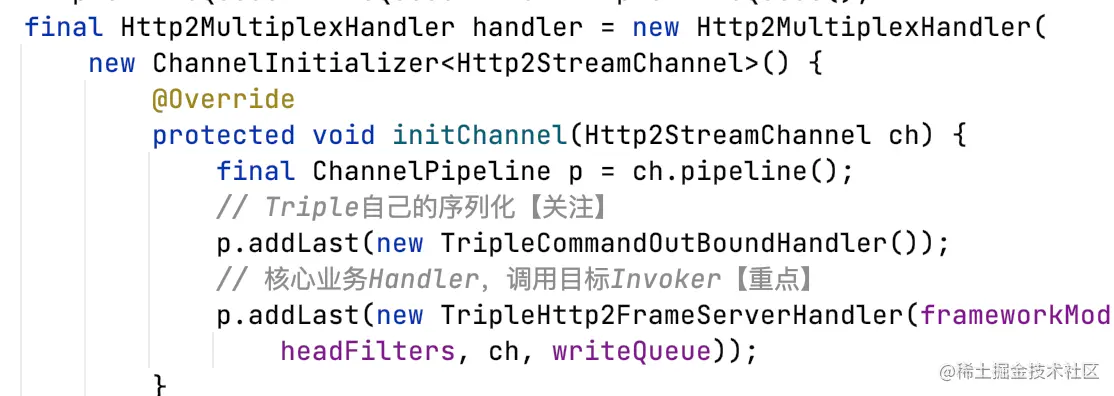

注册会触发子Channel的初始化，子Channel的pipeline会有两个核心ChannelHandler。

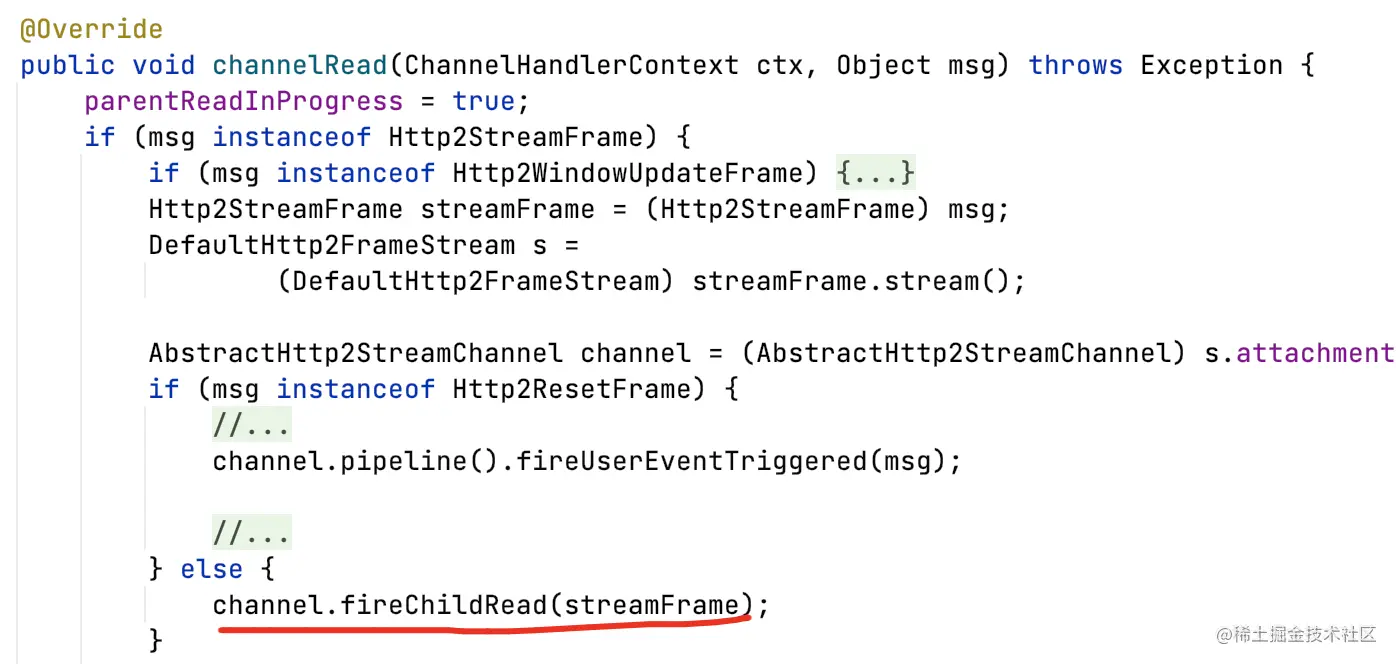

向子Channel传播read

根据Http2FrameCodec传来的StreamFrame，这里可以拿到Stream对应的子Channel，在子Channel中继续传播read。

请求头处理（TripleHttp2FrameServerHandler）

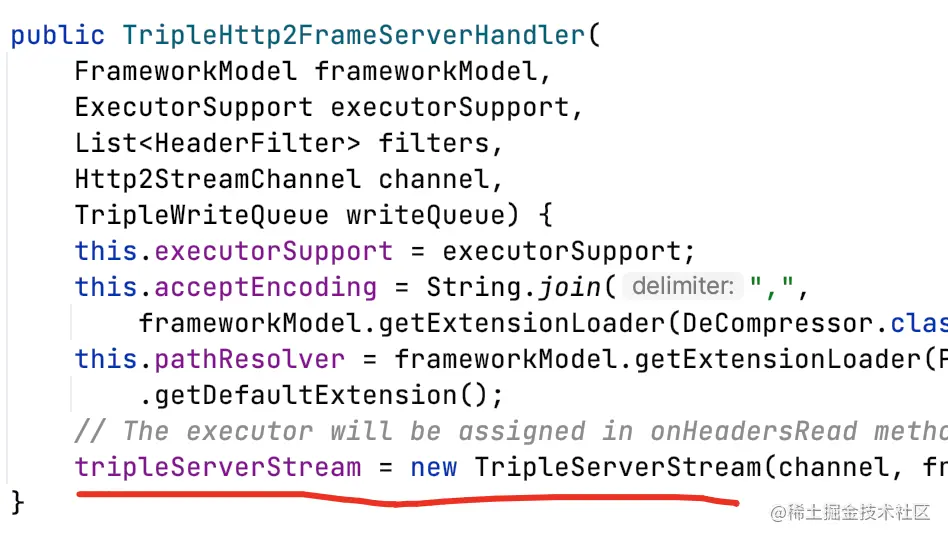

一个Netty的Stream对应一个TripleHttp2FrameServerHandler，

一个TripleHttp2FrameServerHandler会对应一个TripleServerStream，

之后很多逻辑都在TripleServerStream之中。

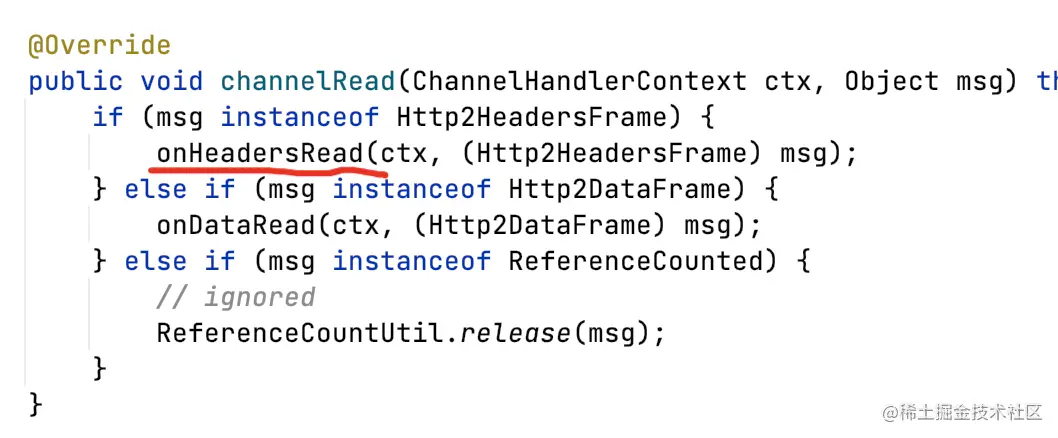

TripleHttp2FrameServerHandler#channelRead：

终于来到了业务逻辑部分，此时我们在一个StreamChannel中。

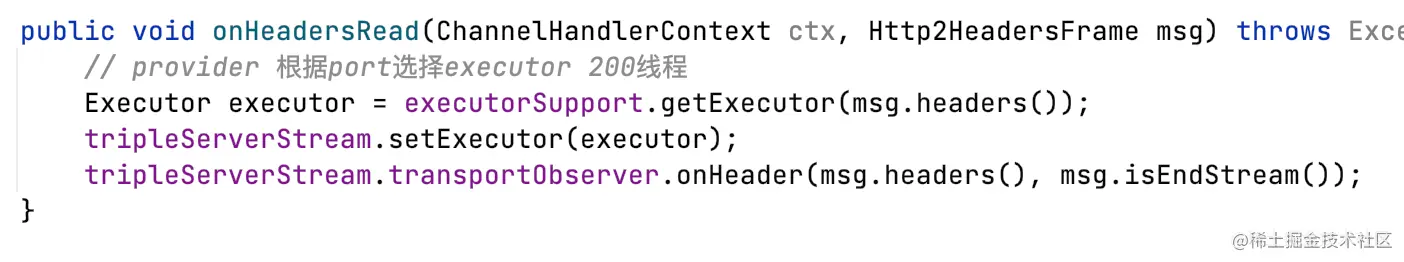

TripleHttp2FrameServerHandler#onHeadersRead：

为当前Stream分配执行线程池，默认还是每个port对应200线程。

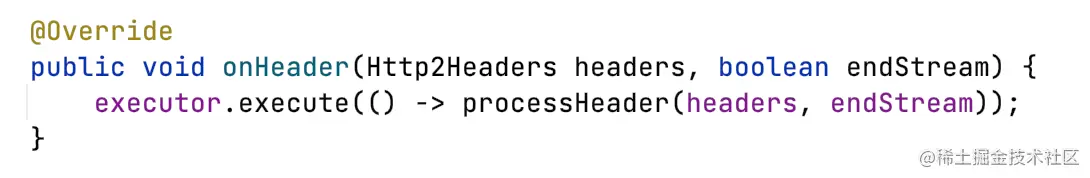

TripleServerStream.ServerTransportObserver#onHeader：

线程切换，netty的worker线程提交头处理任务到dubbo线程池。

如何保证请求头和请求体丢到线程池后顺序处理，见SerializingExecutor，思路和Netty的EventLoop差不多。

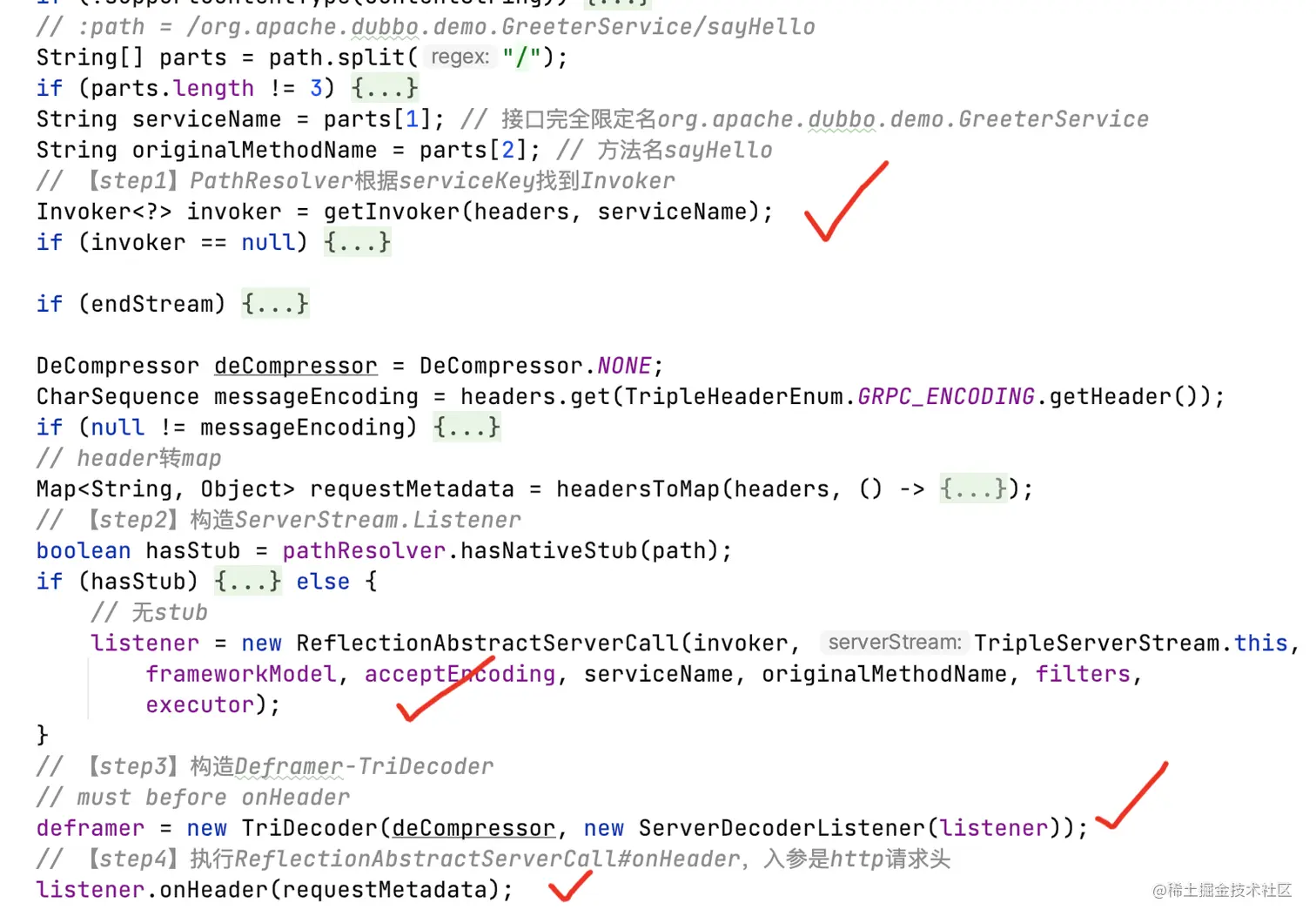

TripleServerStream.ServerTransportObserver#processHeader：

收到请求头服务端主要是做一些数据准备，我们只梳理比较核心的部分。

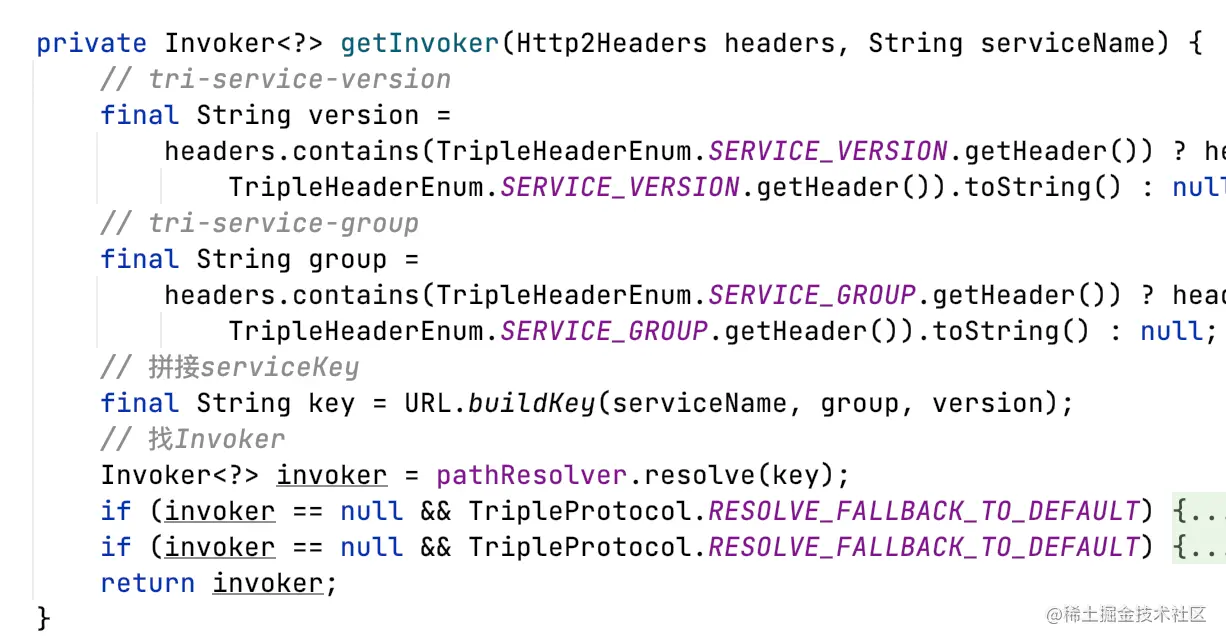

TripleServerStream#getInvoker：根据请求头里的数据，从PathResovler里定位Invoker。

  • 请求头path：如/org.apache.dubbo.demo.GreeterService/sayHello，可以拿到接口名；
  • 请求头tri-service-version：服务版本；
  • 请求头tri-service-group：服务分组；

ReflectionAbstractServerCall #buildInvocation：根据invoker中的url，构造 RpcInvocation。

注意，请求头被放到attachment中了，融入了dubbo的模型。

此时RpcInvocation并不能直接执行，因为还没有请求体，没入参。

其实就是将一次rpc调用，分成了多阶段处理。

请求体处理（TripleHttp2FrameServerHandler）

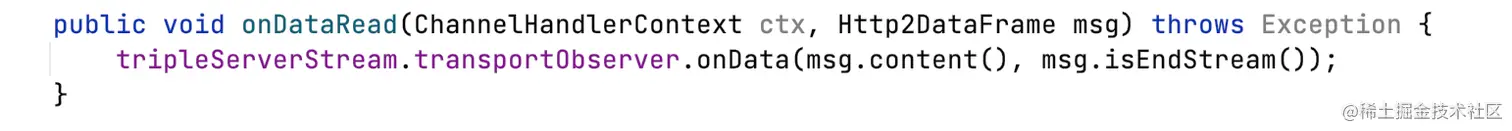

TripleHttp2FrameServerHandler#onDataRead：

收到请求体，还是交给TripleServerStream。

TripleServerStream.ServerTransportObserver#onData：同上线程切换。

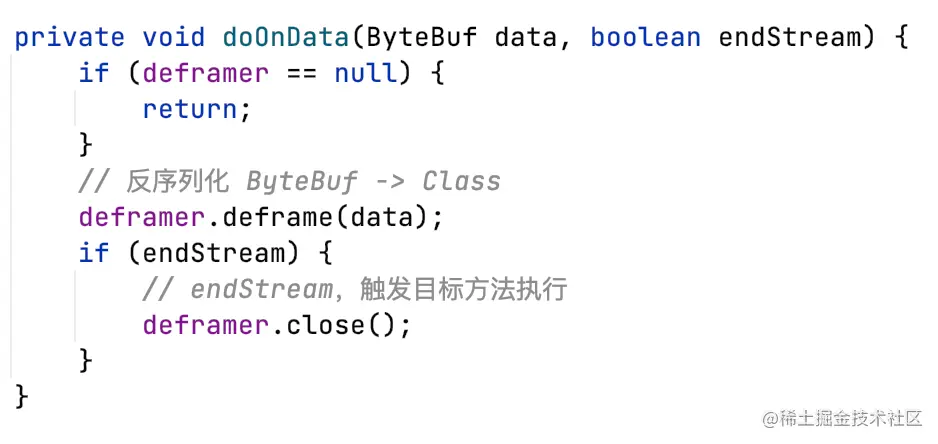

TripleServerStream.ServerTransportObserver#doOnData：

1）反序列化请求体；2）如果客户端说流结束，执行rpc方法调用。

反序列化请求

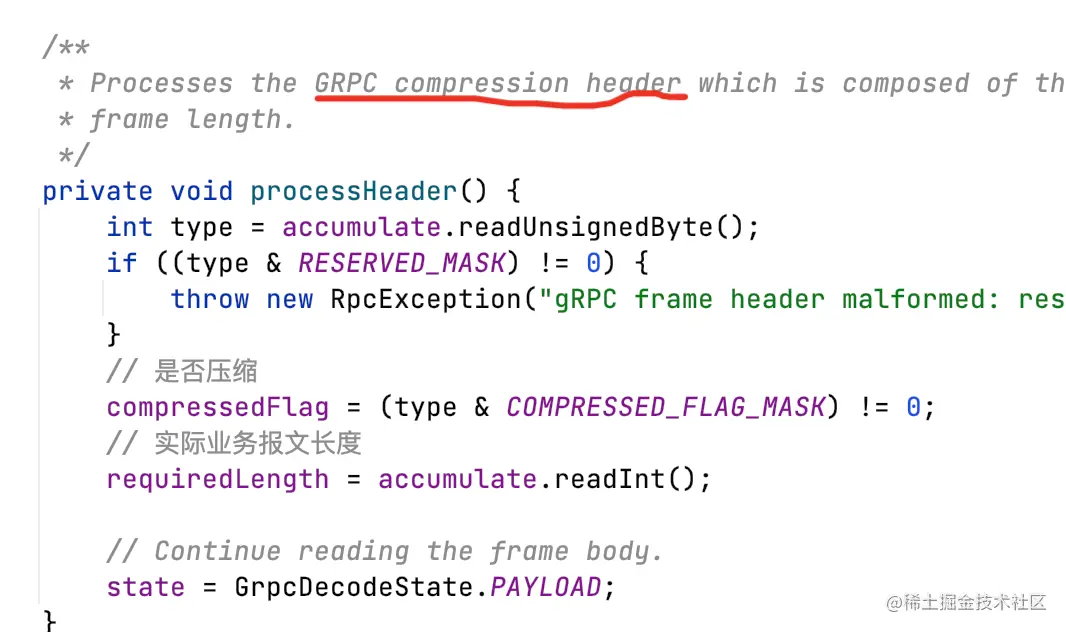

TriDecoder#processHeader：在http头之下，triple和grpc一样，还有个头，固定5字节。

1个字节标记是否压缩，4个字节标识业务报文长度。

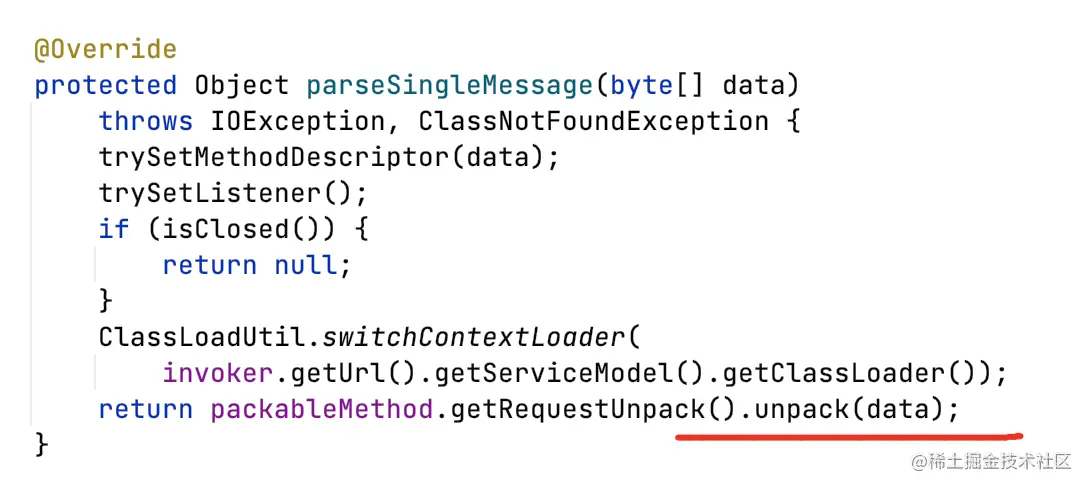

ReflectionAbstractServerCall#parseSingleMessage：这里反序列化有两个分支。

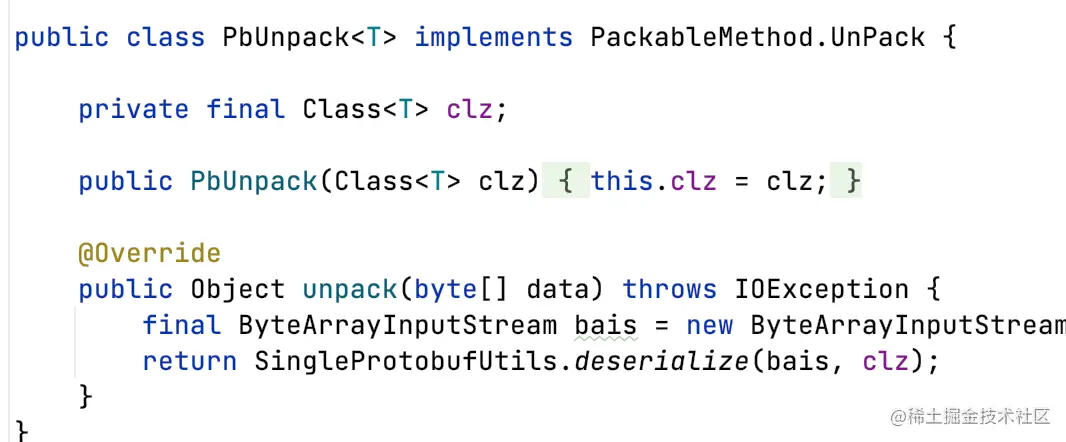

PbUnpack：如果用IDL生成请求定义，直接走protobuf反序列化。

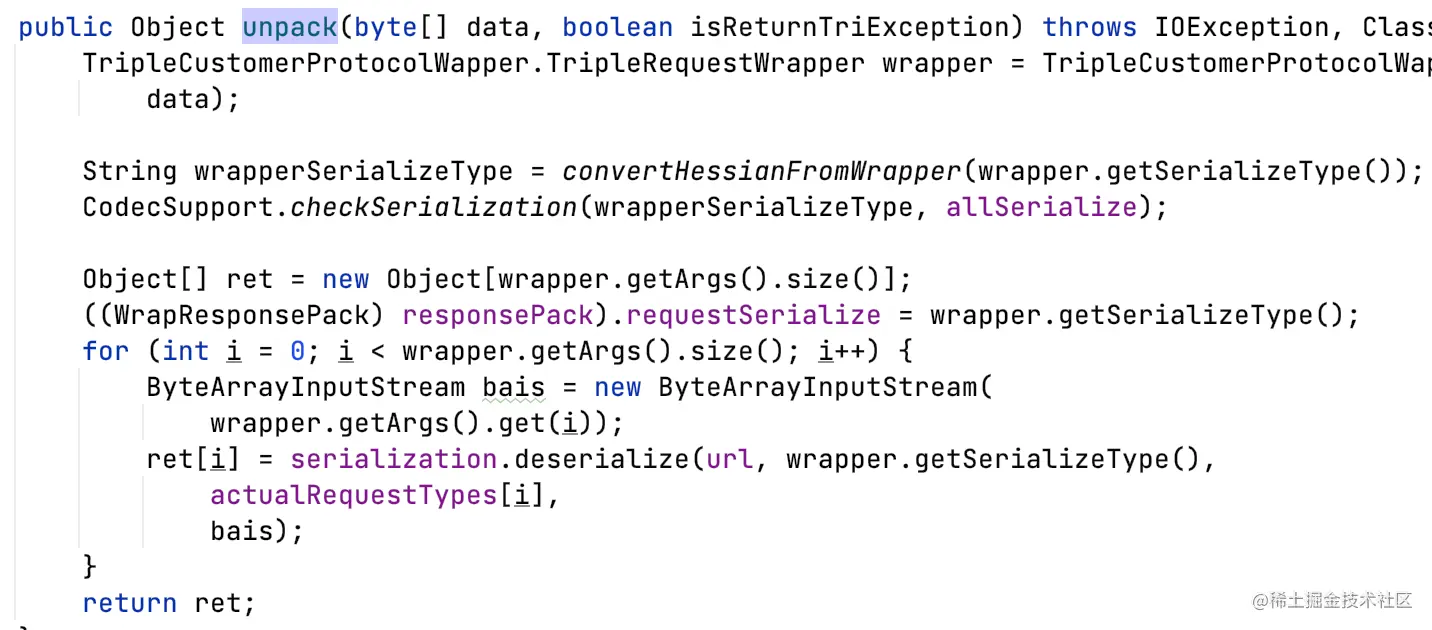

ReflectionPackableMethod.WrapRequestUnpack#unpack：用普通pojo请求，走包装逻辑。

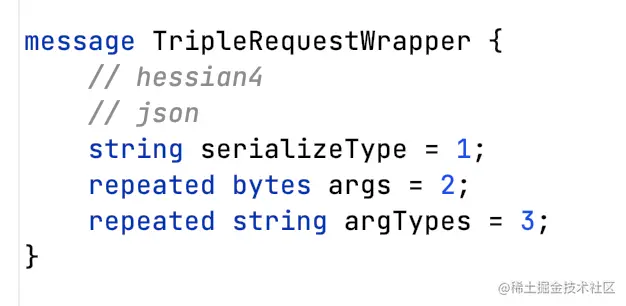

本质上是proto定义了TripleRequestWrapper，包含序列化方式、参数列表、参数类型列表。

UnaryServerCallListener#onMessage：将参数列表注入RpcInvocation，至此所有数据准备完成。

执行目标方法

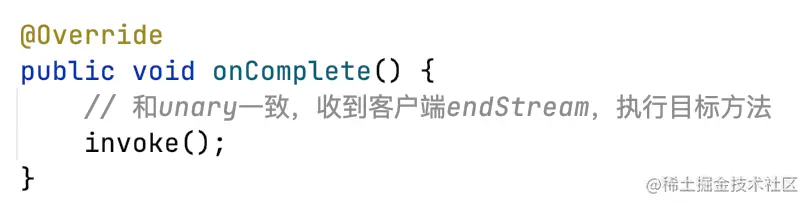

UnaryServerCallListener#onComplete：普通的unary方式调用，一个请求一个响应。

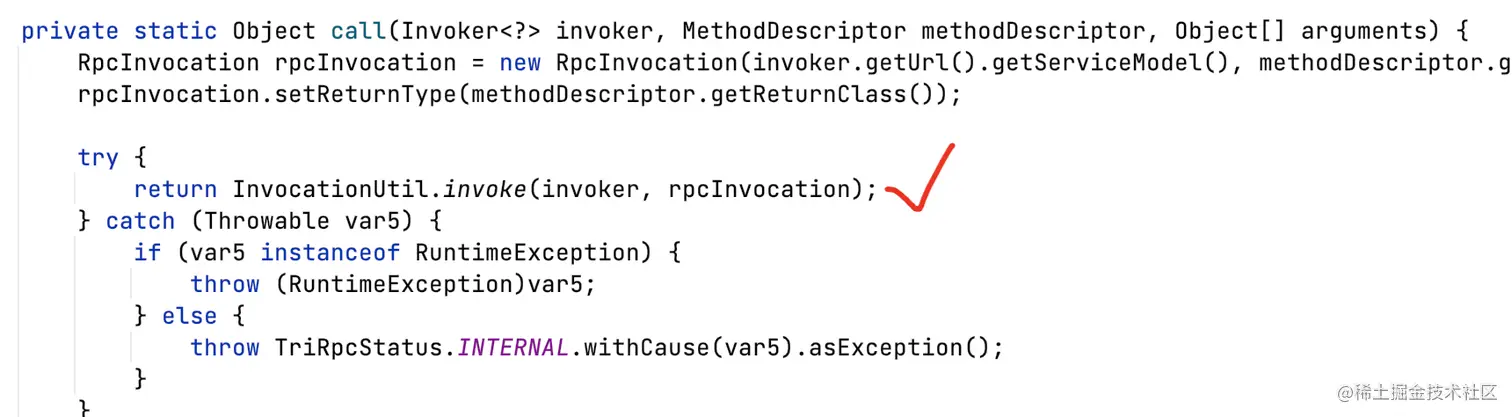

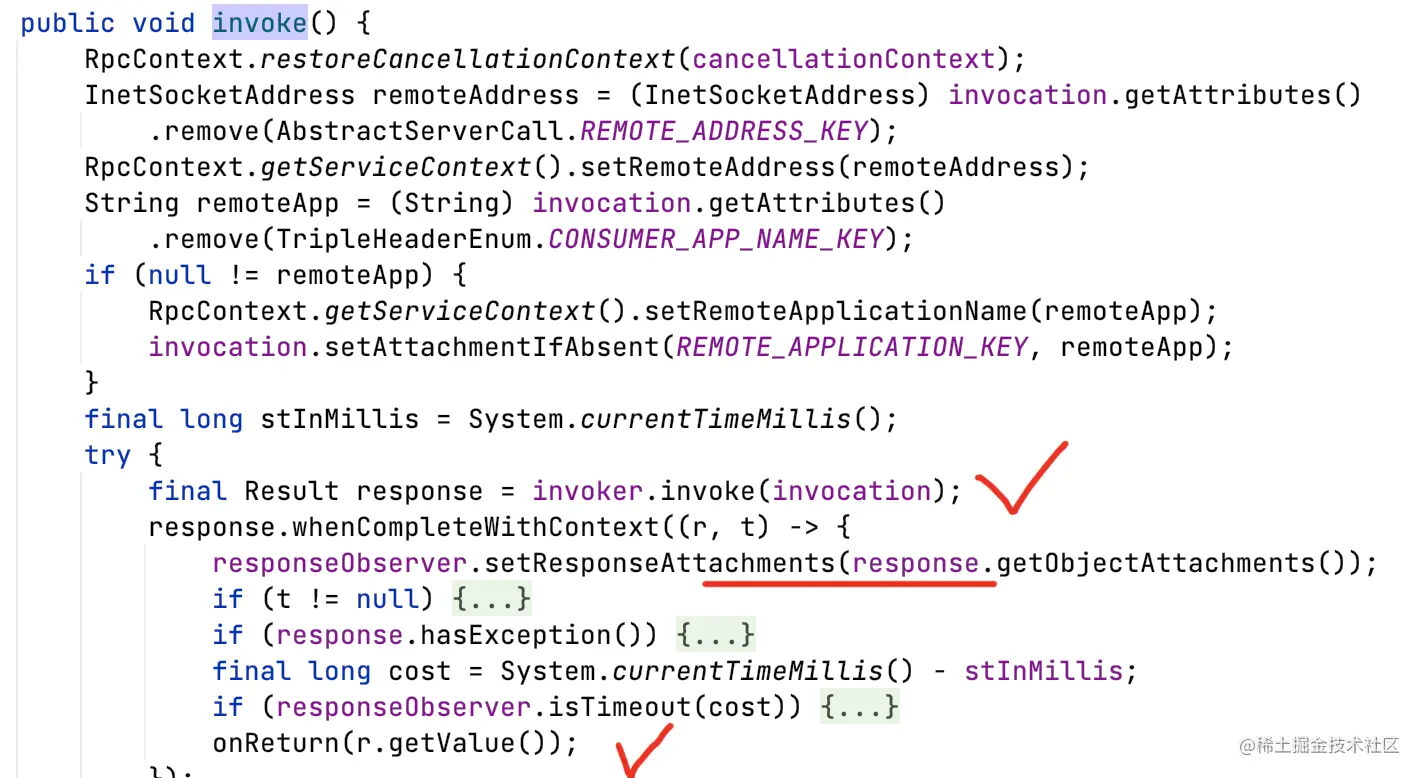

AbstractServerCallListener#invoke：最终执行Invoker调用，和原有逻辑一致。

响应阶段

业务线程

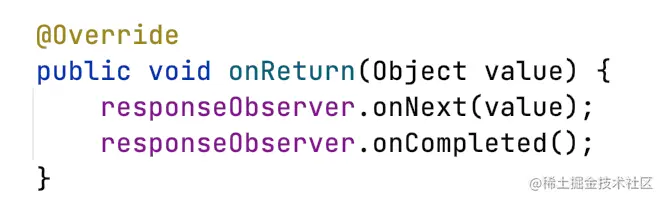

UnaryServerCallListener#onReturn：

如果是异步方法，这里是用户定义线程池，如果是同步方法，这里还是DubboServerHandler线程。

在这一步会再次发生线程切换，响应会提交到netty的worker线程

onNext

ServerCallToObserverAdapter#onNext->AbstractServerCall#doSendMessage：

1）发送标准http响应头；2）发送序列化响应体

AbstractServerCall#sendHeader：发送http响应头，比如status、content-type等。

序列化同反序列化，如果通过IDL定义，走PbArrayPacker#pack，调用Message#toByteArray。

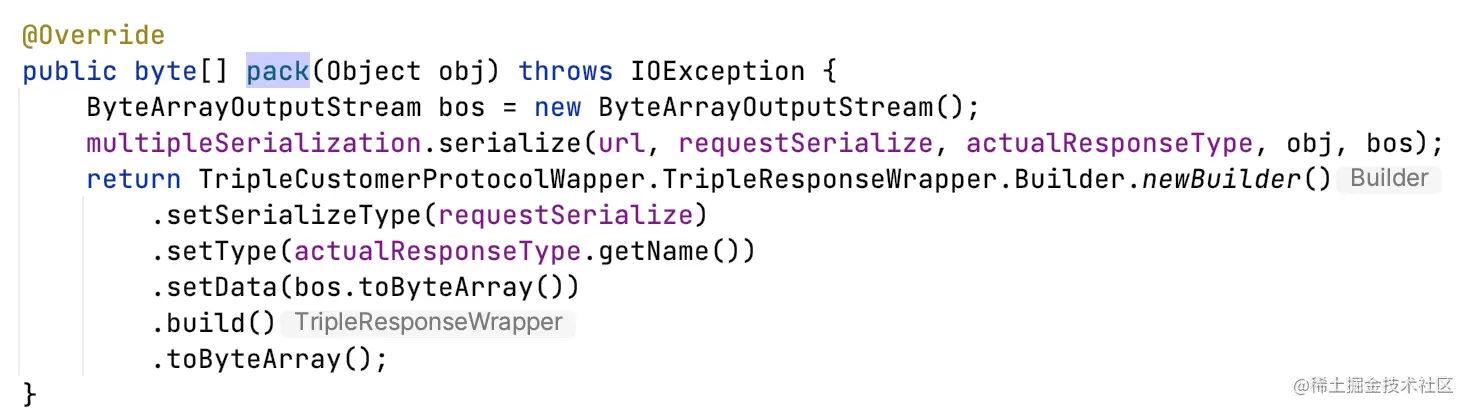

否则走pojo包装WrapResponsePack#pack。

onCompleted

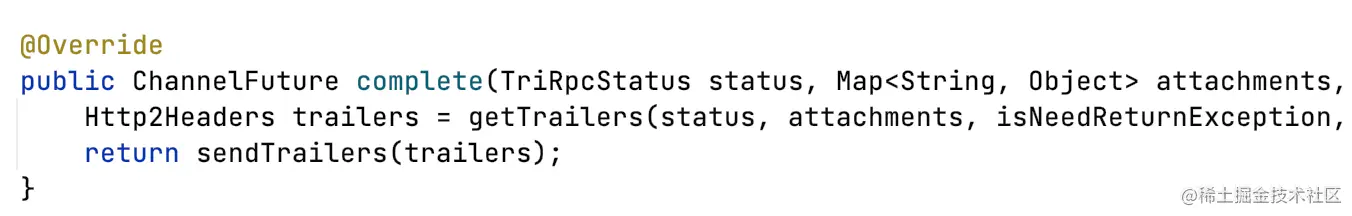

ServerCallToObserverAdapter#onCompleted->TripleServerStream#complete：

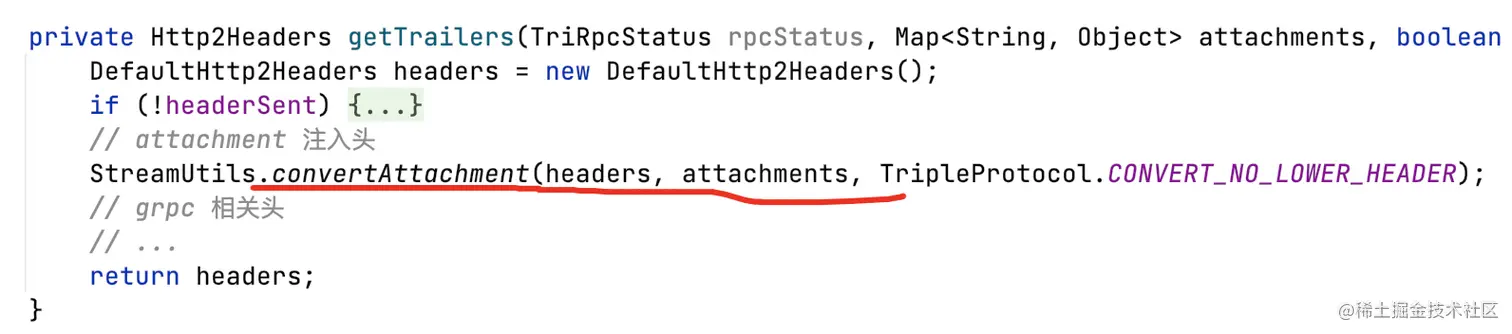

这里会再发送一部分响应头，称为trailer。

trailer中包含服务端给客户端的attachment，即RpcContext.getServerResponseContext。

并且这个Frame会被标记上endStream，告知客户端当前流已经结束。

提交

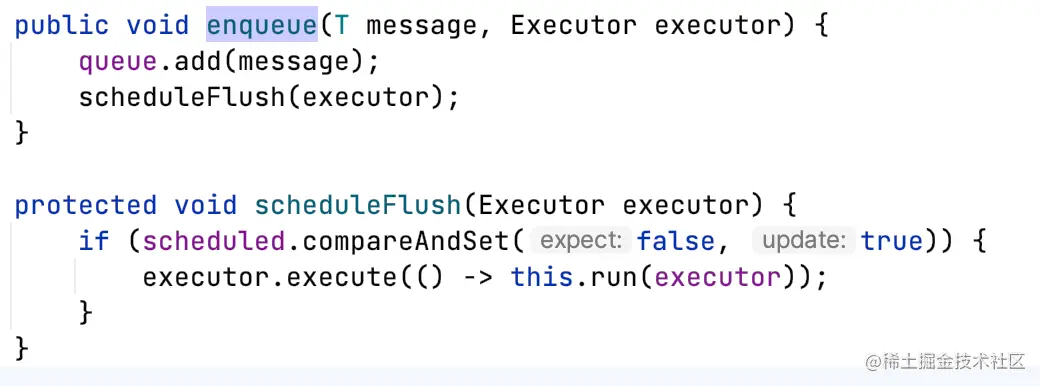

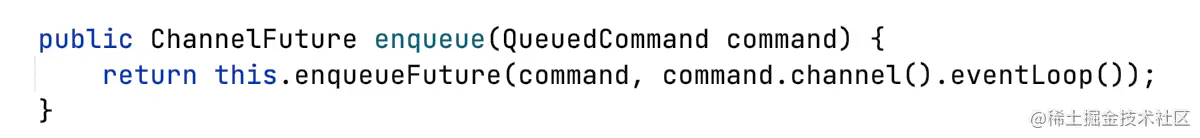

BatchExecutorQueue#enqueue：头和体都会封装为一个Command，提交到TripleWriteQueue。

TripleWriteQueue是个性能优化，支持批量flush，减少用户线程和io线程切换次数。（见issue#10915）

Command提交到channel对应EventLoop上。

具体run方法细节不看了，就是优先channel.write(command)，如果queue中没数据了，再channel.flush。

netty线程

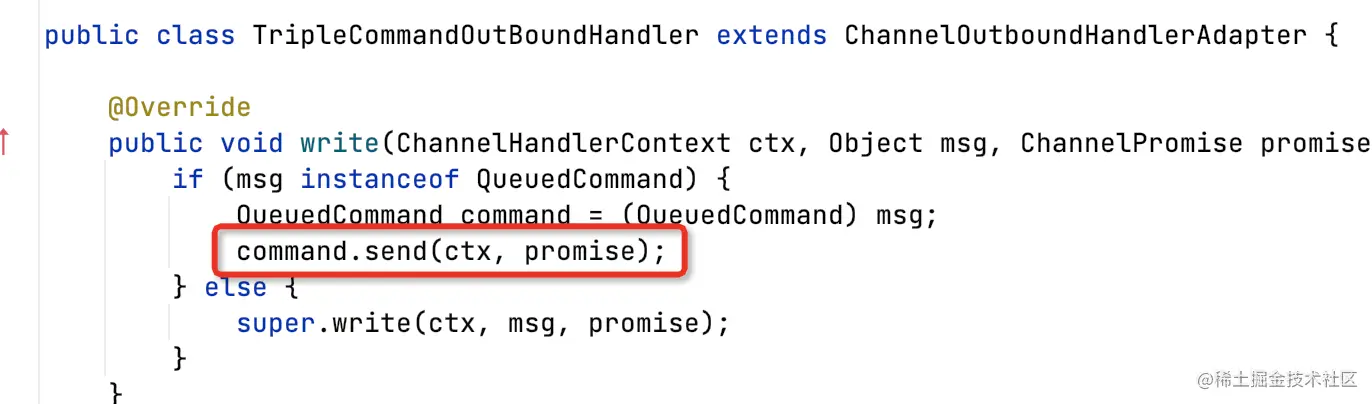

TripleCommandOutBoundHandler

上面channel对应子channel，来到子channel的TripleCommandOutBoundHandler。

执行不同Command的send方法。

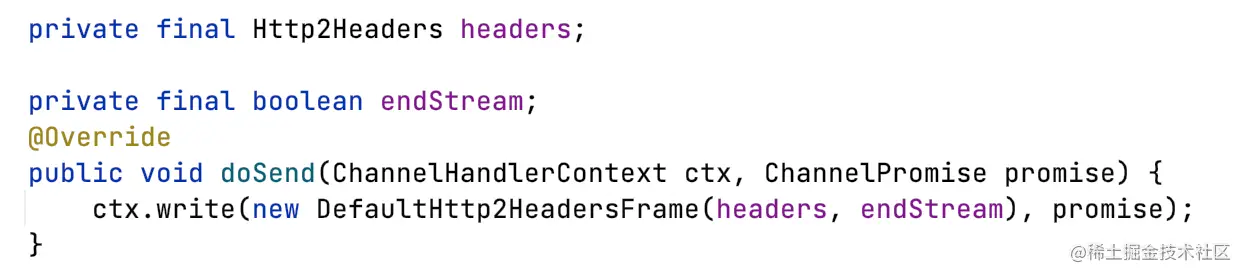

HeaderQueueCommand：封装DefaultHttp2HeadersFrame头帧。

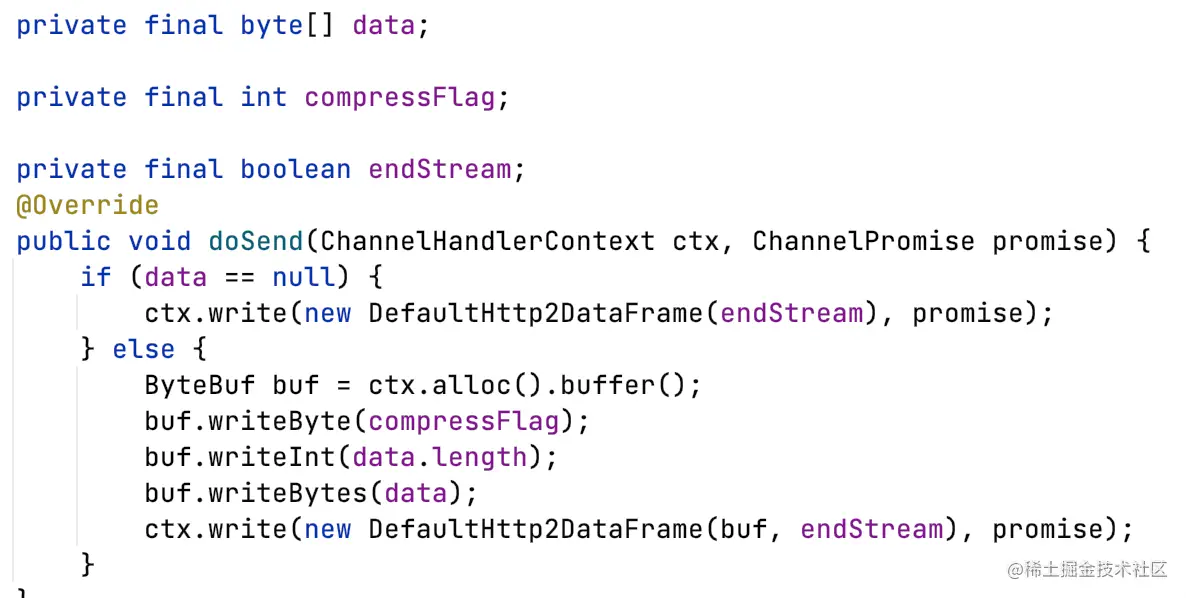

DataQueueCommand：封装DefaultHttp2DataFrame数据帧，和grpc一致。

子父转换（Http2ChannelUnsafe）

最终无论write还是flush，都会从Stream子Channel传播到父Channel。

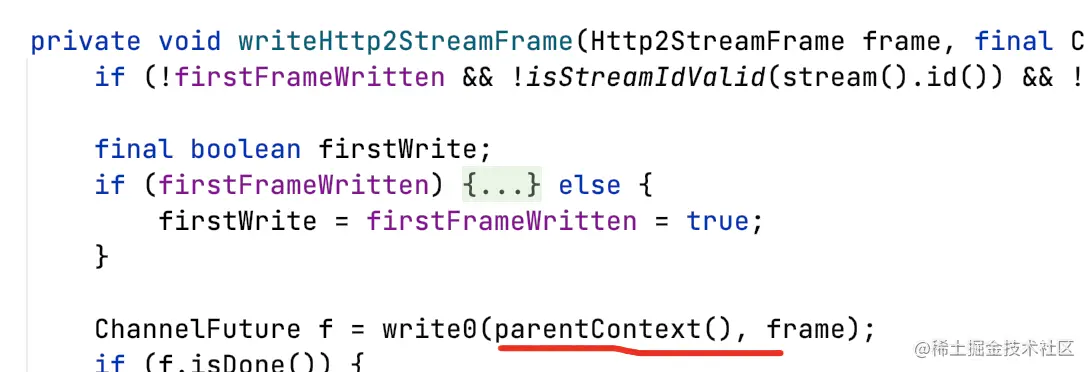

AbstractHttp2StreamChannel.Http2ChannelUnsafe#writeHttp2StreamFrame：

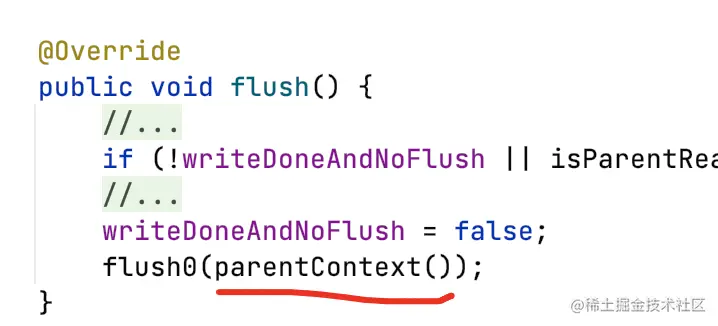

AbstractHttp2StreamChannel.Http2ChannelUnsafe#flush：

编码（Http2FrameCodec）

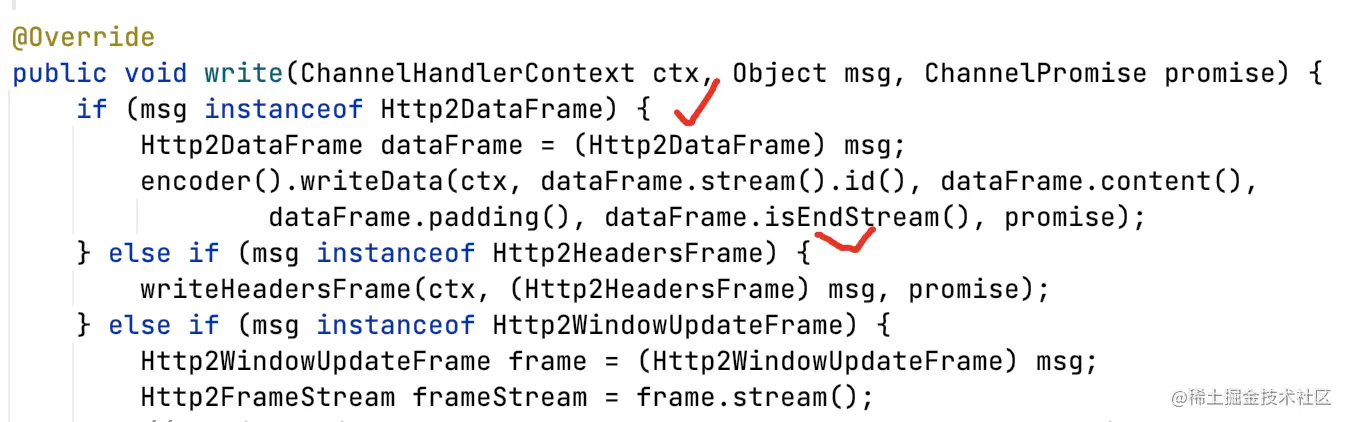

Http2FrameCodec#write：回到父channel后，netty提供的http2编码器将DataFrame和HeadersFrame编码。

客户端（Unary）

引用阶段

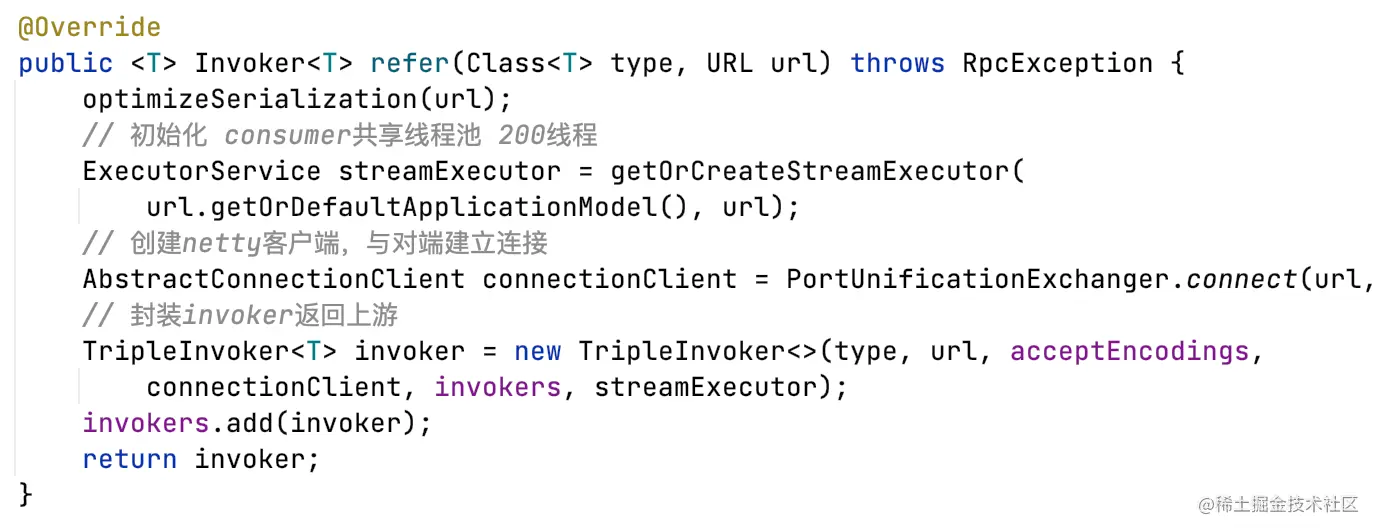

TripleProtocol#refer：

1）初始化consumer共享线程池；

2）创建netty客户端，与对端建立连接；

3）封装TripleInvoker返回；

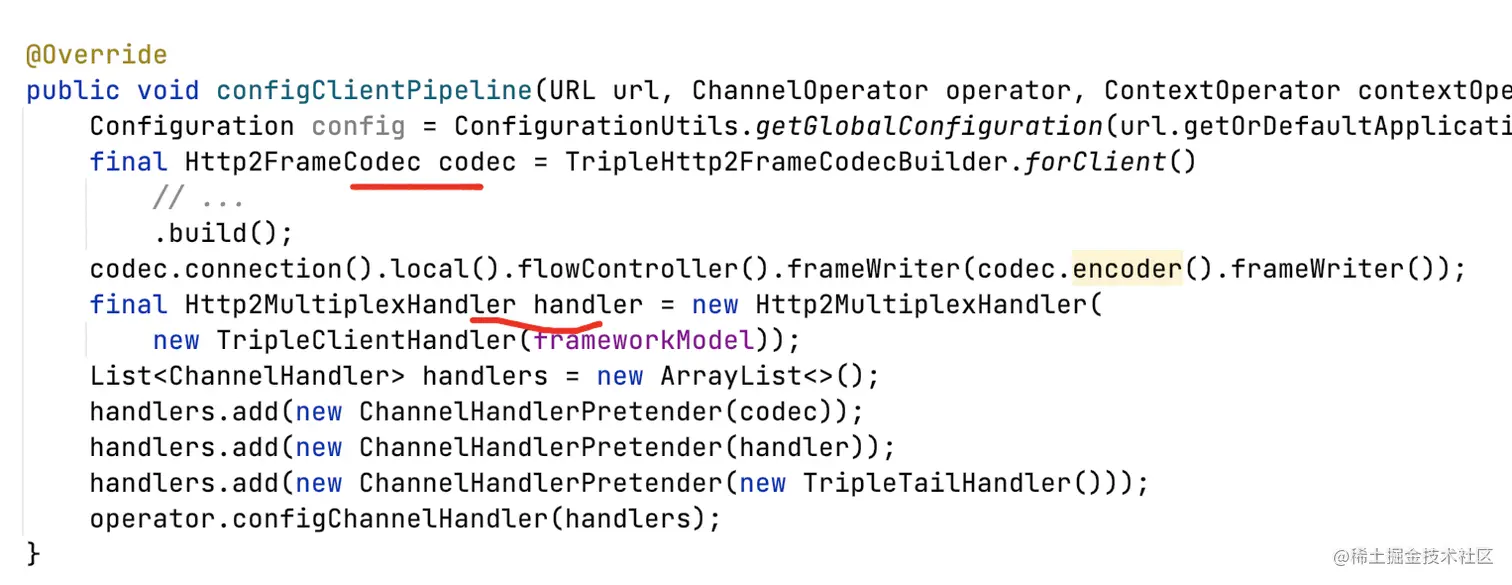

当客户端与服务端建立连接完成，TripleHttp2Protocol#configClientPipeline配置客户端channel的pipeline。

其中包括了两个和服务端一样的netty http2 handler组件：

  • Http2FrameCodec：在read和write过程中，ByteBuf与Frame帧转换；
  • Http2MultiplexHandler：在子channel的pipeline中传播帧；

调用阶段

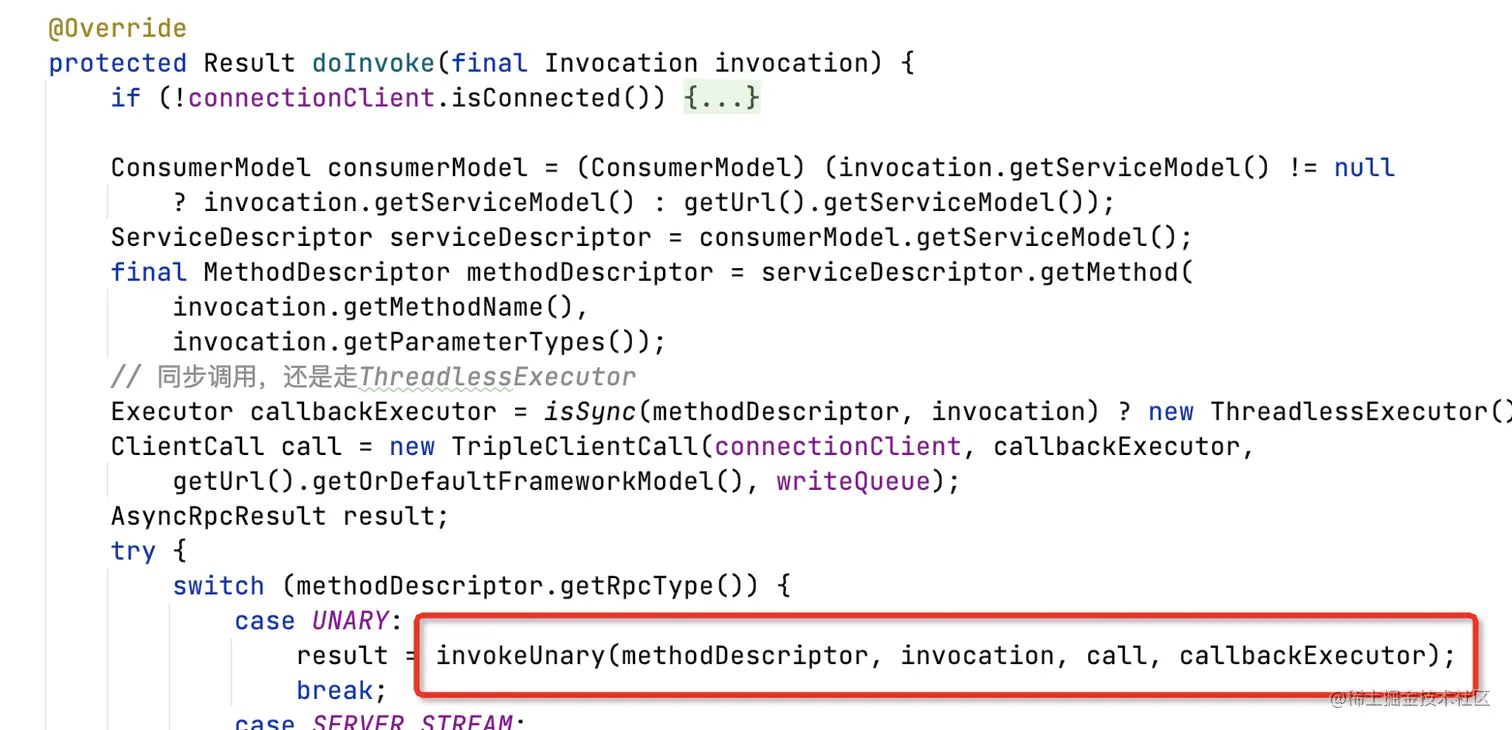

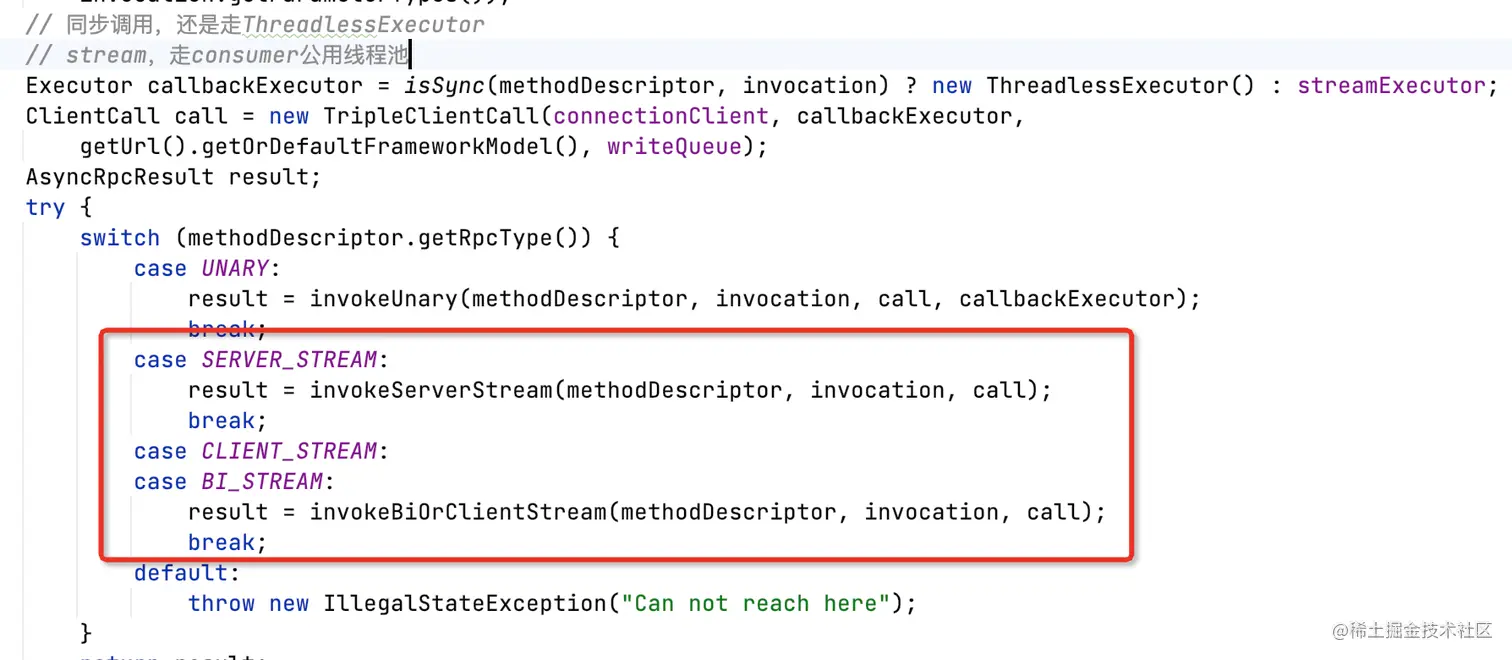

TripleInvoker#doInvoke：对于unary调用方式，走TripleInvoker#invokeUnary。

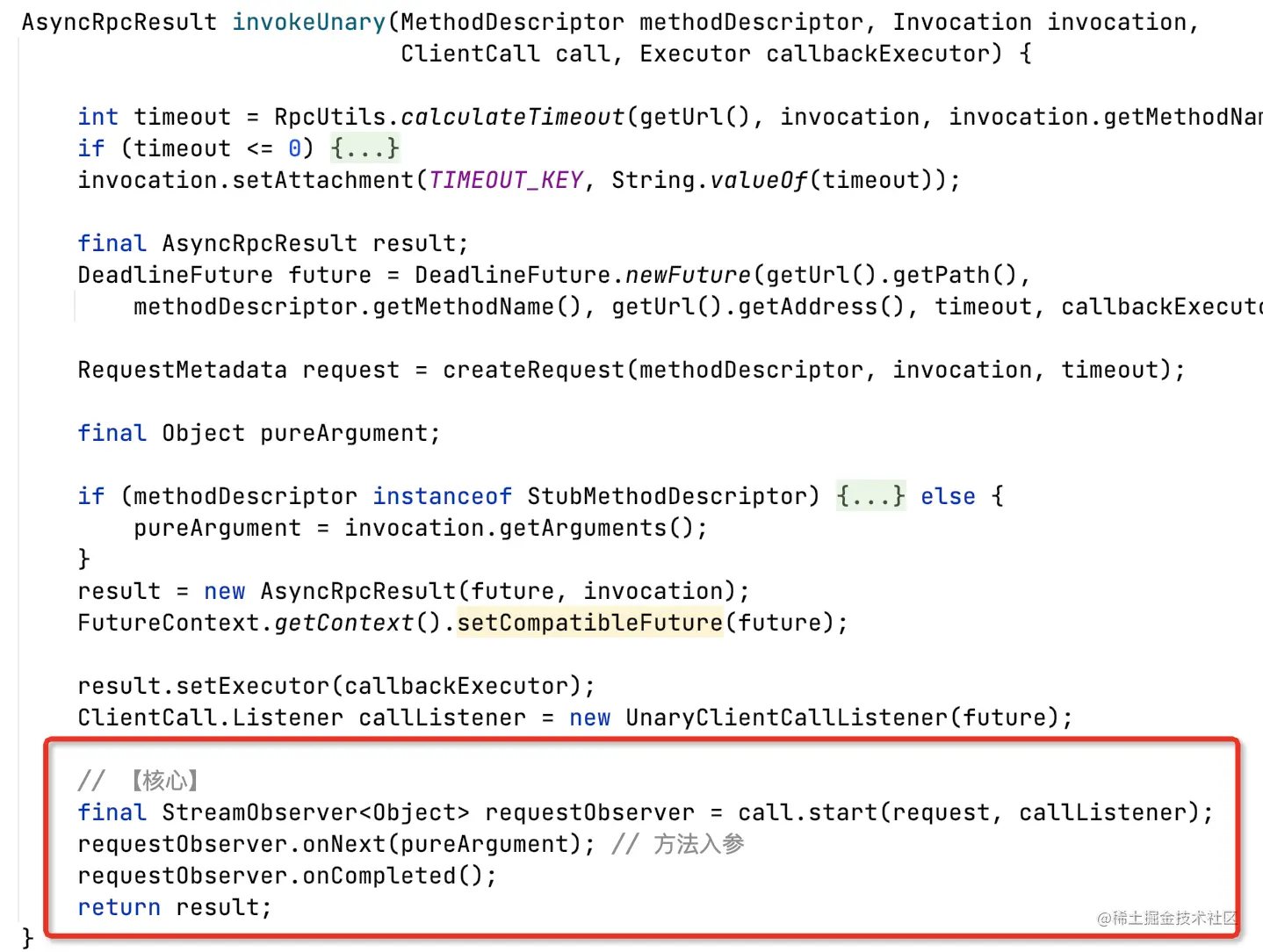

TripleInvoker#invokeUnary：核心方法在最后三行。

子channel注册

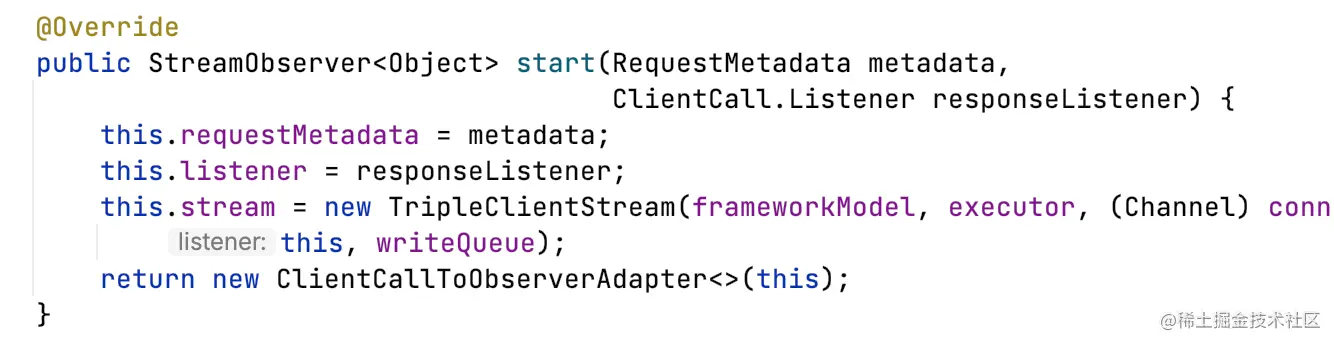

TripleClientCall#start：核心方法是构造TripleClientStream抽象，和server端的TripleServerStream可以类比。

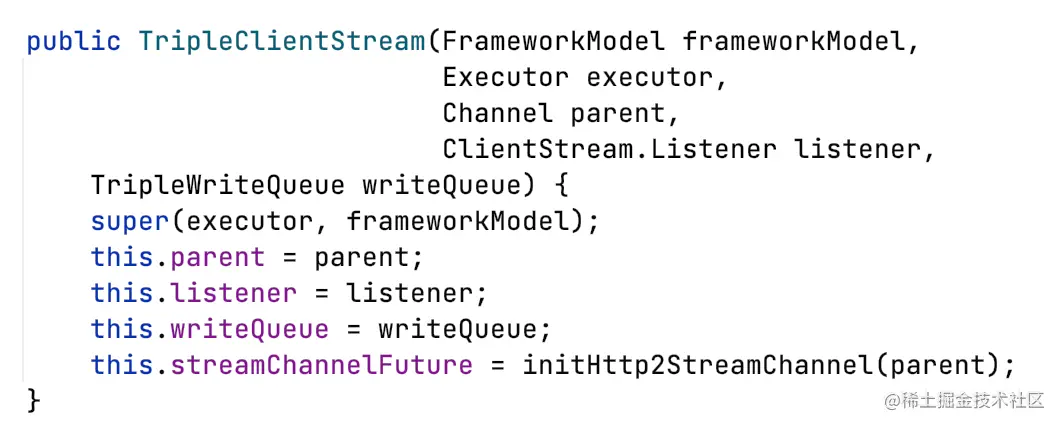

在TripleClientStream构造阶段，TripleClientStream#initHttp2StreamChannel做了很重要的操作。

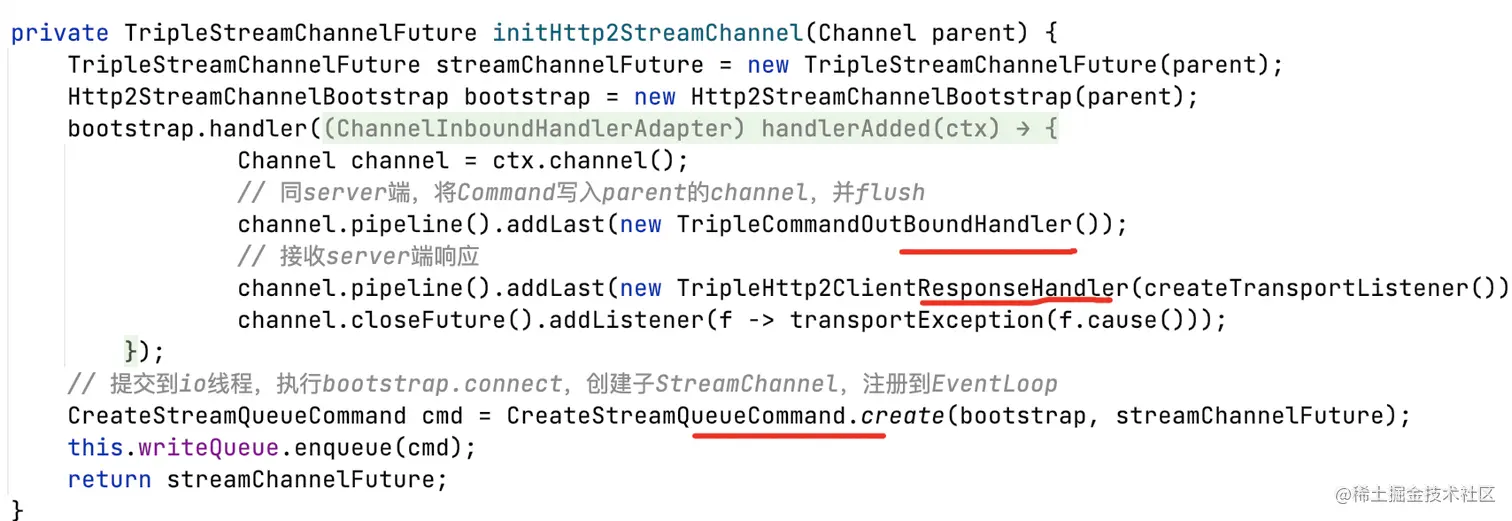

TripleClientStream#initHttp2StreamChannel：利用netty的Http2StreamChannelBootstrap创建子channel。

1）bootstrap#handler：为子channel定义pipeline，当子channel注册到EventLoop上之后触发；

2）CreateStreamQueueCommand：提交到io线程，执行子channel创建和注册；

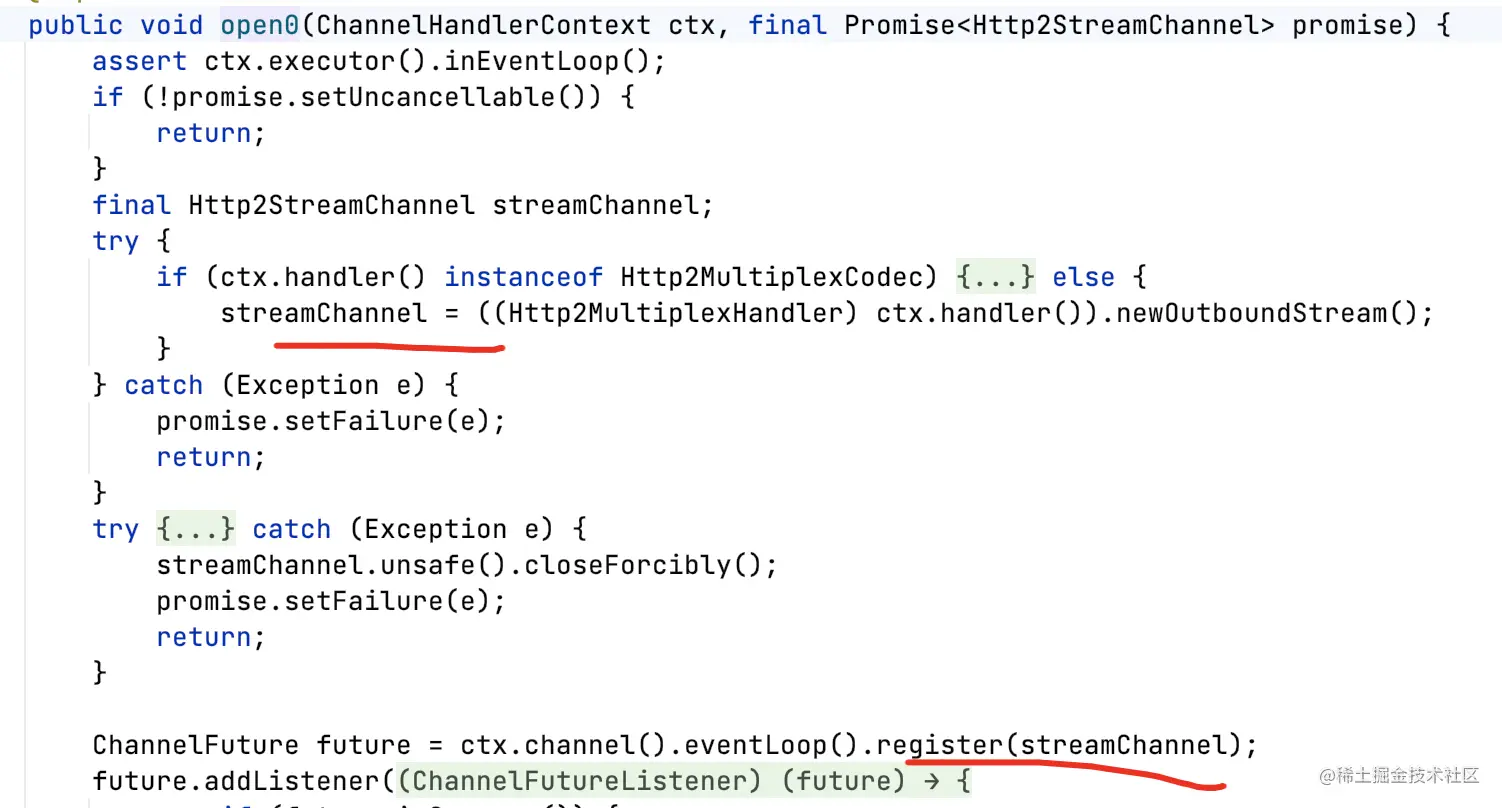

Http2StreamChannelBootstrap#open0：创建Stream并创建子StreamChannel，注册到父channel的EventLoop上。

发送请求

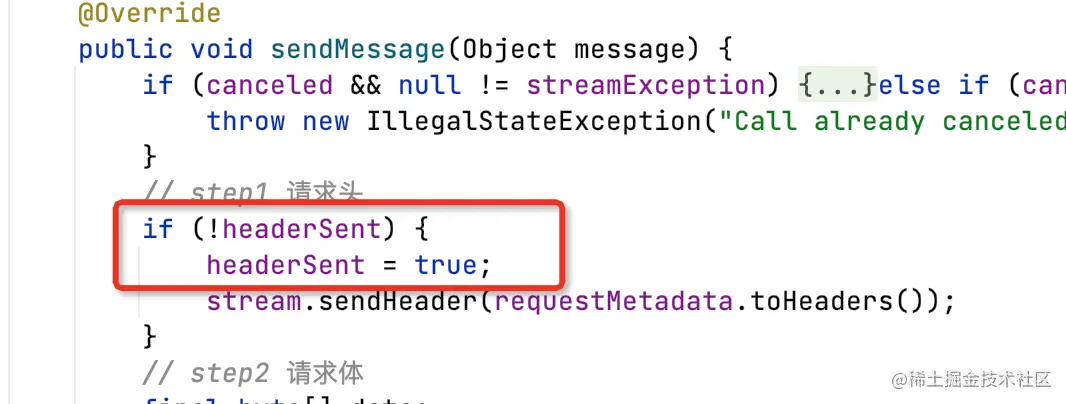

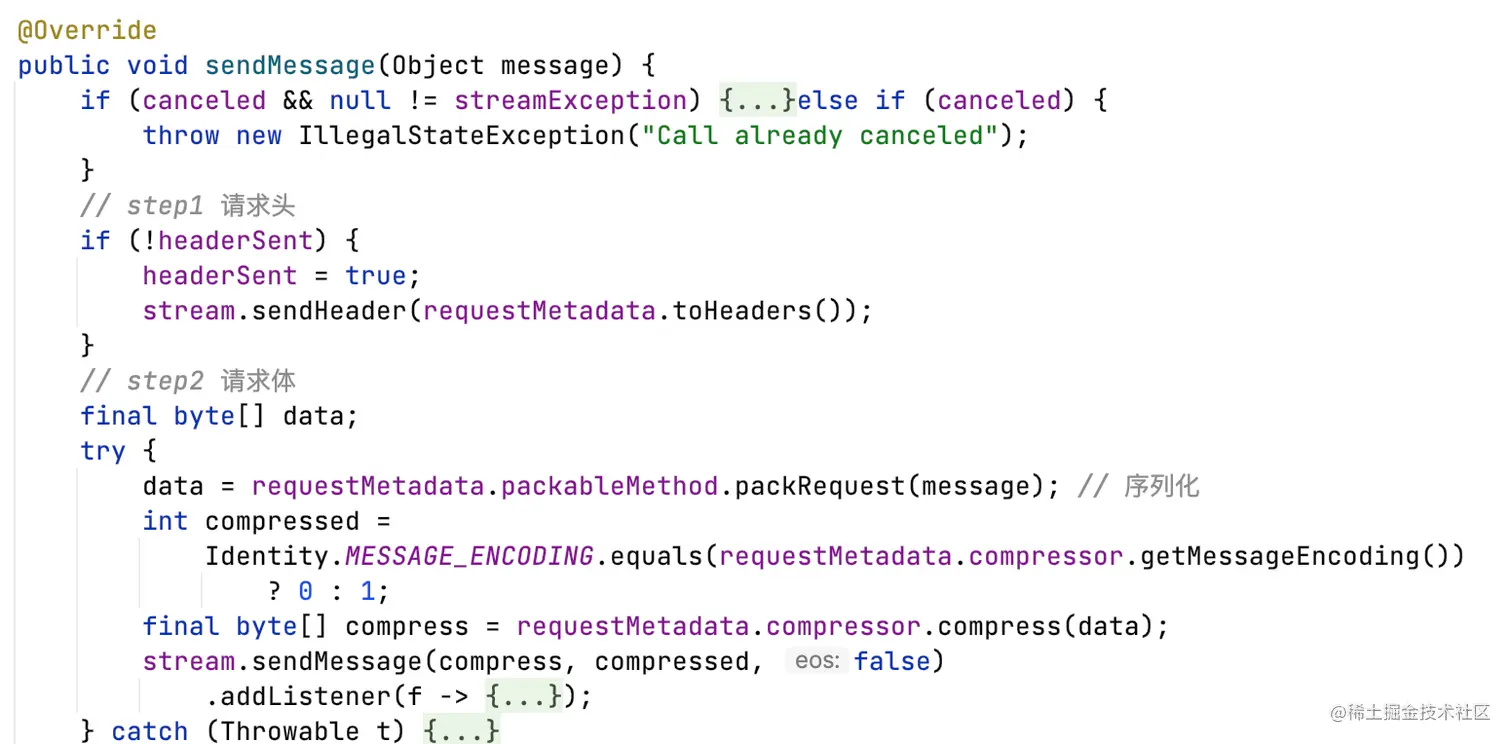

StreamObserver#onNext->TripleClientCall#sendMessage：将请求头和请求体封装为Command提交到io线程，和server端类似，不再赘述。

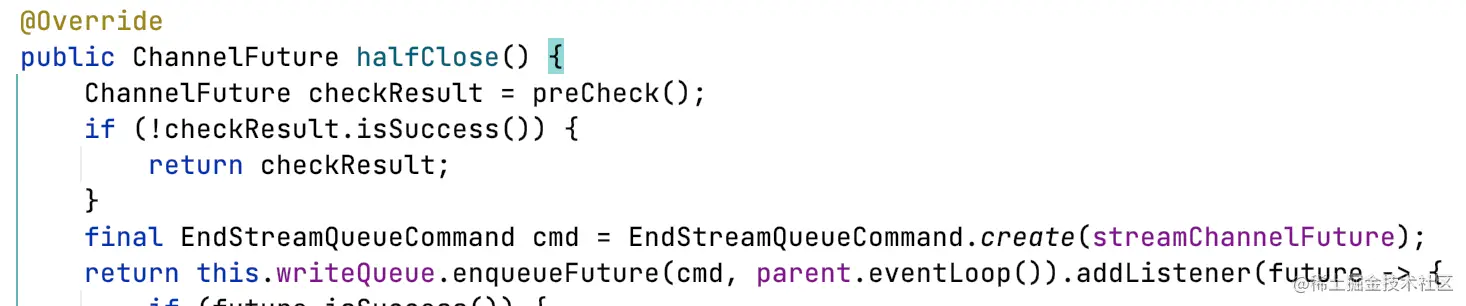

StreamObserver#onCompleted->TripleClientStream#halfClose：发送一个frame，包含endStream标识，告知服务端本次请求已经发送完成。

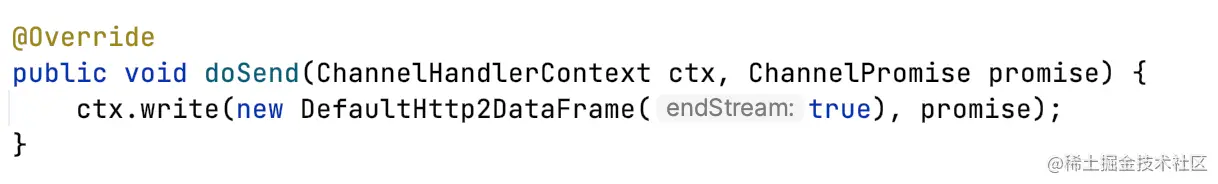

本质上EndStreamQueueCommand会转换为只包含endStream=true的空DataFrame。

为什么抓包客户端只有2个frame给服务端，而这里看到有3个frame？

因为在流控里有merge操作，支持将同类型frame合并。

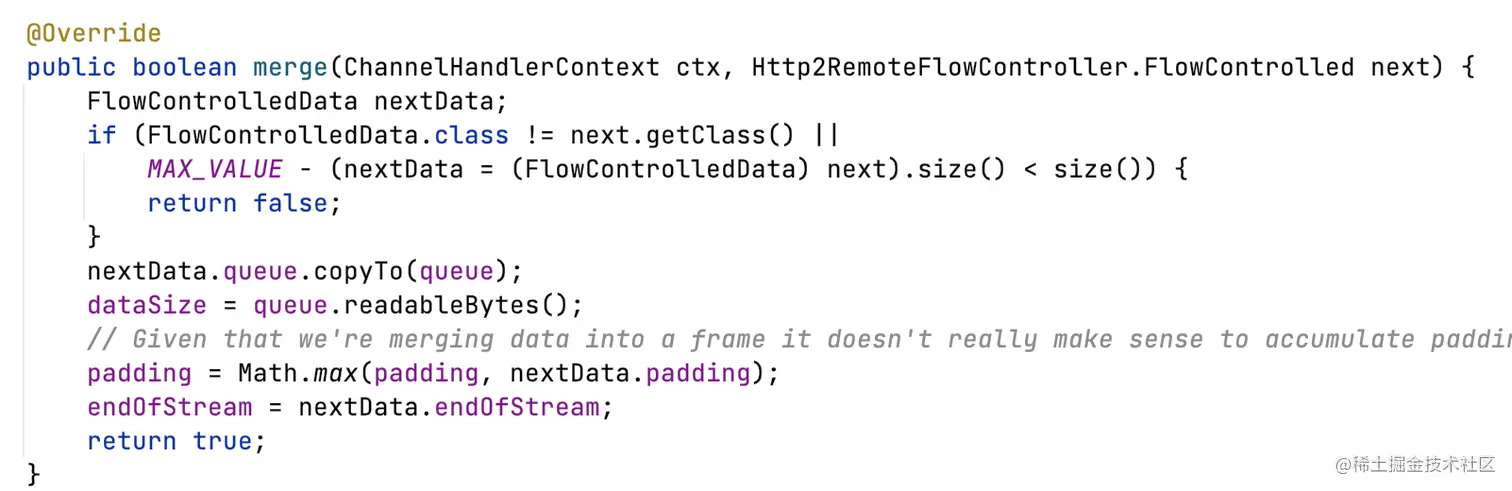

比如DataFrame合并，DefaultHttp2ConnectionEncoder.FlowControlledData#merge。

如果赶的巧业务线程提交Command在一批里，那么就能执行合并。

TripleClientCall#halfClose：比如这里业务线程故意睡一秒，netty的io线程就会先发送2个frame过去，随后业务线程提交EndStreamQueueCommand，会发送一个无payload帧到对端。

响应阶段

和server端请求阶段类似。

Http2FrameCodec将ByteBuf转换为Frame；

Http2MultiplexHandler找到streamId对应子Channel，传播Frame。

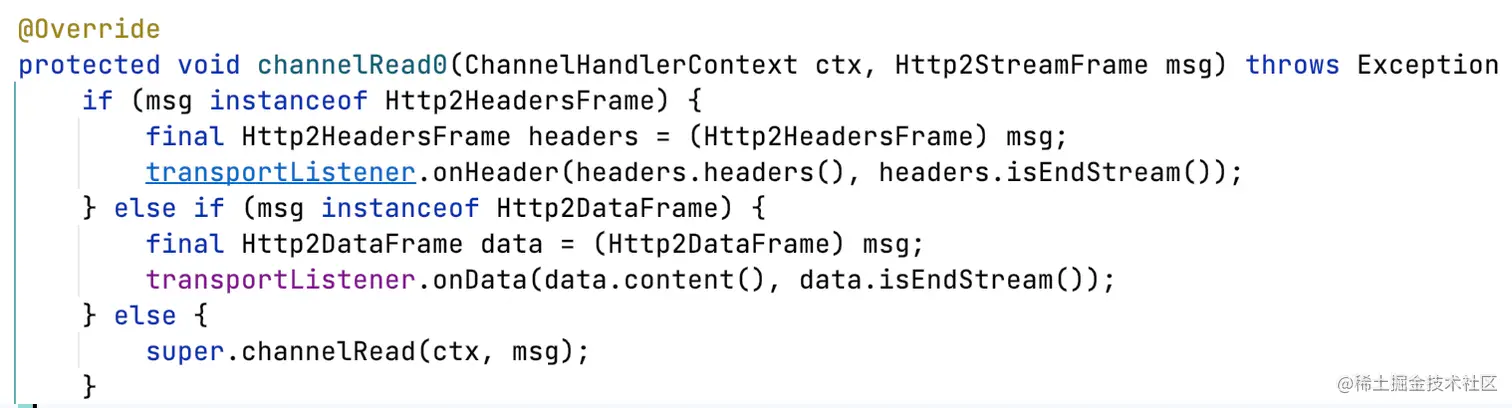

TripleHttp2ClientResponseHandler#channelRead0：收到server端返回Frame。

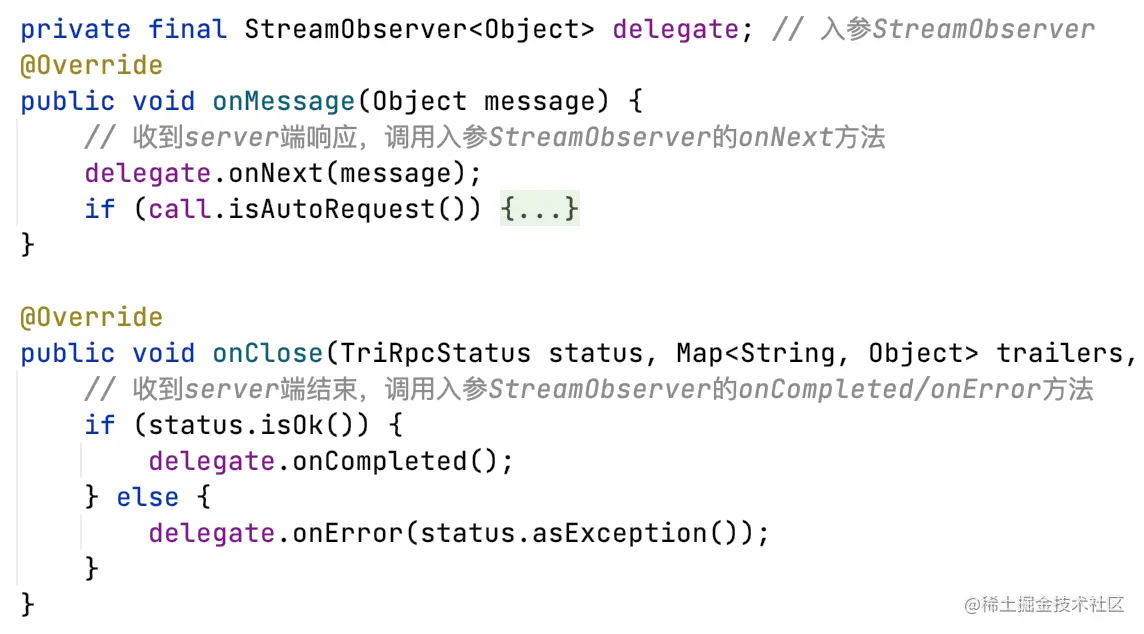

根据收到的frame类型不同，走不同逻辑，最终都会来到UnaryClientCallListener。

当收到数据，设置反序列化后的appResponse；

当收到trailer（endStream），完成future。

org.apache.dubbo.rpc.protocol.AbstractInvoker#waitForResultIfSync，2.x的AsyncToSyncInvoker被优化调了，异步适配同步的逻辑内聚到AsyncRpcResult。

流调用

案例

ServerStream

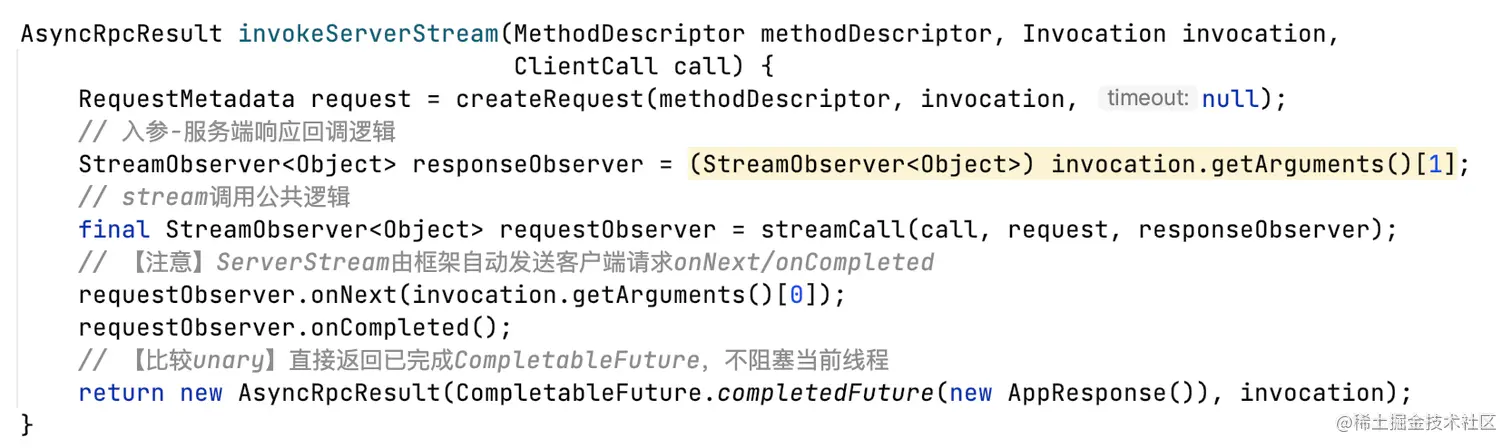

服务端流，简单理解：一轮rpc调用，一个客户端请求，对应多个服务端响应（Stream）。

提供者实现：针对每个HelloRequest返回5个HelloReply。

@Override
public void sayMultiHello1(HelloRequest request/*客户端请求*/, StreamObserver<HelloReply> responseStream/*响应流*/) {
    System.out.println("sayMultiHello1[" + Thread.currentThread().getName() + "] request = " + request);
    for (int i = 0; i < 5; i++) {
        responseStream.onNext(HelloReply.newBuilder().setMessage("Hello " + request.getName() + i).build());
        try {
            Thread.sleep(500);
        } catch (InterruptedException e) {
            throw new RuntimeException(e);
        }
    }
    System.out.println("sayMultiHello1 complete...");
    responseStream.onCompleted();
}

消费者：

private static void serverStreamCall(ReferenceConfig<GreeterService> referenceConfig) {
    GreeterService greeterService = referenceConfig.get();
    while (true) {
        try {
            System.in.read();
            CountDownLatch cdl = new CountDownLatch(1);
            greeterService.sayMultiHello1(
                // 请求参数
                HelloRequest.newBuilder().setName("ServerStream").build(),
                // 响应流仅打印server返回
                new StdoutObserver<>(cdl));
            // 等待server complete
            cdl.await();
        } catch (Exception e) {
            e.printStackTrace();
        }
    }
}

消费者接收服务端响应流输出：

static class StdoutObserver<T> implements StreamObserver<T> {

    private final CountDownLatch countDownLatch;

    public StdoutObserver() {
        this(new CountDownLatch(0));
    }

    public StdoutObserver(CountDownLatch countDownLatch) {
        this.countDownLatch = countDownLatch;
    }

    @Override
    public void onNext(T data) {
        System.out.println(Thread.currentThread().getName() + " Server Reply: " + data);
    }

    @Override
    public void onError(Throwable throwable) {
        System.out.println(Thread.currentThread().getName() + " Server Error: " + throwable.getMessage());
        countDownLatch.countDown();
    }

    @Override
    public void onCompleted() {
        System.out.println(Thread.currentThread().getName() + " Server complete");
        countDownLatch.countDown();
    }
}

客户端输出：注意处理服务端响应的线程是consumer公用线程池。

DubboServerHandler-xxx:50051-thread-32 Server Reply: message: "Hello ServerStream0"
DubboServerHandler-xxx:50051-thread-33 Server Reply: message: "Hello ServerStream1"
DubboServerHandler-xxx:50051-thread-34 Server Reply: message: "Hello ServerStream2"
DubboServerHandler-xxx:50051-thread-35 Server Reply: message: "Hello ServerStream3"
DubboServerHandler-xxx:50051-thread-36 Server Reply: message: "Hello ServerStream4"
DubboServerHandler-xxx:50051-thread-37 Server complete

服务端输出：

sayMultiHello1[DubboServerHandler-xxx:50051-thread-1] request = name: "ServerStream"
sayMultiHello1 complete...

ClientStream/BiStream

客户端流（双向流），简单理解：一轮rpc调用，包含多个客户端请求，对应多个服务端响应。

提供者实现：入参是响应流，出参是请求流。每个HelloRequest对应一个HelloReply，在客户端complete后，回复一个Bye，服务端执行complete。

public StreamObserver<HelloRequest>/*请求流*/ sayMultiHello2(StreamObserver<HelloReply> responseStream/*响应流*/) {
    System.out.println("sayMultiHello2当前线程:" + Thread.currentThread().getName());
    return new StreamObserver<HelloRequest>() {
        @Override
        public void onNext(HelloRequest request) {
            System.out.println("sayMultiHello2.onNext[" + Thread.currentThread().getName() + "] request: " + request);
            responseStream.onNext(HelloReply.newBuilder().setMessage("Hello " + request.getName()).build());
        }

        @Override
        public void onError(Throwable throwable) {
            throwable.printStackTrace();
        }

        @Override
        public void onCompleted() {
            System.out.println("sayMultiHello2.onCompleted[" + Thread.currentThread().getName() + "]");
            responseStream.onNext(HelloReply.newBuilder().setMessage("Bye!!!").build());
            responseStream.onCompleted();
        }
    };
}

客户端：对于服务端响应仅输出打印，发送5个HelloRequest后complete。

private static void clientStreamCall(ReferenceConfig<GreeterService> referenceConfig) {
    while (true) {
        try {
            System.in.read();
            GreeterService greeterService = referenceConfig.get();
            StreamObserver<HelloRequest> requestStream = greeterService.sayMultiHello2(new StdoutObserver<>());
            for (int i = 0; i < 5; i++) {
                requestStream.onNext(HelloRequest.newBuilder().setName("ClientStream" + i).build());
                Thread.sleep(200);
            }
            requestStream.onCompleted();
        } catch (Exception e) {
            e.printStackTrace();
        }
    }
}

客户端输出：

DubboServerHandler-xxx:50051-thread-1 Server Reply: message: "Hello ClientStream0"
DubboServerHandler-xxx:50051-thread-2 Server Reply: message: "Hello ClientStream1"
DubboServerHandler-xxx:50051-thread-3 Server Reply: message: "Hello ClientStream2"
DubboServerHandler-xxx:50051-thread-4 Server Reply: message: "Hello ClientStream3"
DubboServerHandler-xxx:50051-thread-5 Server Reply: message: "Hello ClientStream4"
DubboServerHandler-xxx:50051-thread-6 Server Reply: message: "Bye!!!"
DubboServerHandler-xxx:50051-thread-7 Server complete

服务端输出：

sayMultiHello2当前线程:DubboServerHandler-xxx:50051-thread-22
sayMultiHello2.onNext[DubboServerHandler-xxx:50051-thread-23] request: name: "ClientStream0"
sayMultiHello2.onNext[DubboServerHandler-xxx:50051-thread-24] request: name: "ClientStream1"
sayMultiHello2.onNext[DubboServerHandler-xxx:50051-thread-25] request: name: "ClientStream2"
sayMultiHello2.onNext[DubboServerHandler-xxx:50051-thread-26] request: name: "ClientStream3"
sayMultiHello2.onNext[DubboServerHandler-xxx:50051-thread-27] request: name: "ClientStream4"
sayMultiHello2.onCompleted[DubboServerHandler-xxx:50051-thread-28]

小总结

无论是哪种Stream，在http2层面上，只要不发送endStream=true的帧，当前端（client/server）就可以持续发送数据。

所以unary可以认为是stream的特例，双向流StreamObserver调用被dubbo框架托管，由框架主动调用StreamObserver的onNext和onCompleted。

此外，无论哪种Stream，无论在服务端还是在客户端，在方法层面上：

入参StreamObserver是响应流处理，出参StreamObserver是请求流处理，StreamObserver是dubbo框架提供给用户的操作流的api。

客户端

对于客户端来说，unary/serverStream/clientStream/biStream的区别在于TripleInvoker#doInvoke。

第一点，对于stream调用，所有服务端流StreamObserver默认都用consumer公共线程池处理。

ServerStream

对于serverStream：

1）和unary相同，由dubbo框架发送请求，执行客户端Stream的onNext和onCompleted调用，发送请求和endStream；

2）与unary不同，返回AsyncRpcResult中的CompletableFuture是已完成状态，不会阻塞业务线程（unary同步调用需要阻塞等待响应）；

ClientStream/BiStream

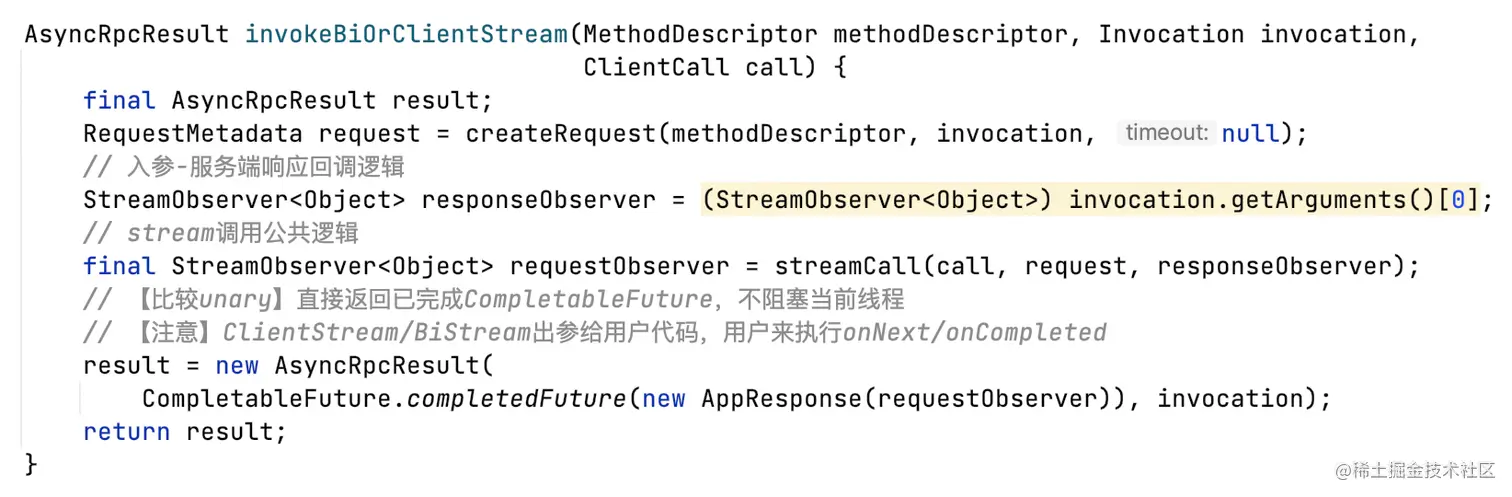

对于clientStream/biStream：

1）与unary不同，由用户代码通过出参StreamObserver发送onNext/onCompleted，以此实现客户端流；

2）与unary不同，返回AsyncRpcResult中的CompletableFuture是已完成状态，包含客户端流StreamObserver，不会阻塞业务线程；

出参客户端流StreamObserver和unary一致，都是ClientCallToObserverAdapter，onNext发送请求，onCompleted发送endStream ，都是流操作api。

此外还要强调一点，同一个Stream，客户端只会在第一个onNext中发送请求头，针对ClientStream和BiStream就很重要。

TripleClientCall#sendMessage：

Stream共同点

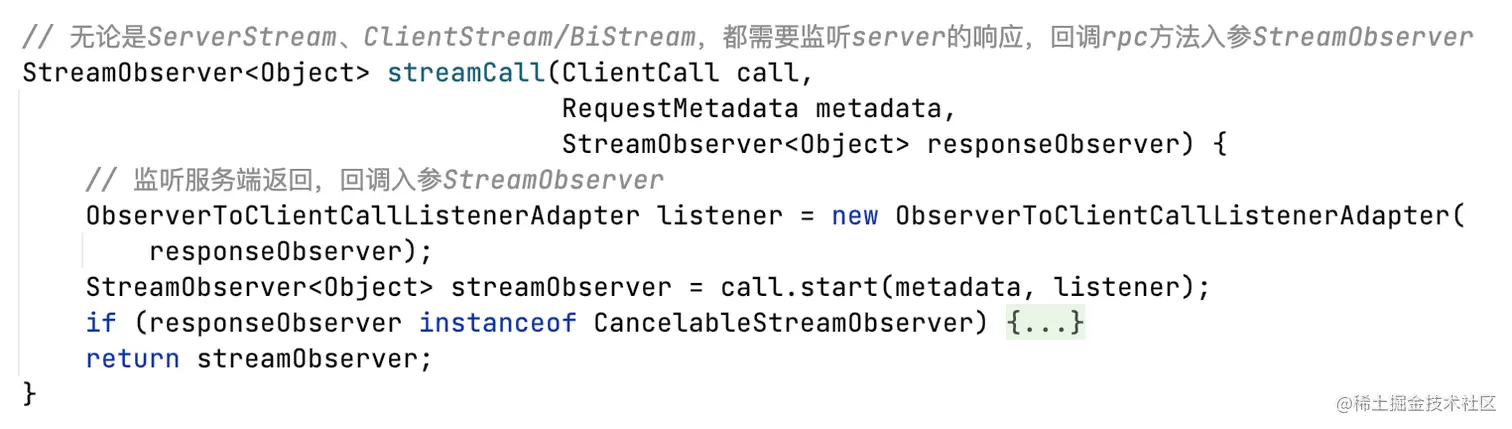

stream的共同点在于TripleInvoker#streamCall。

stream传入TripleClientCall#start的是ObserverToClientCallListenerAdapter，主要作用是回调入参StreamObserver响应流处理器，让客户端接收服务端响应。

unary传入TripleClientCall#start的是UnaryClientCallListener，主要作用是收集server端响应，设置future结果。

ObserverToClientCallListenerAdapter收到对端响应，回调方法入参StreamObserver。

服务端

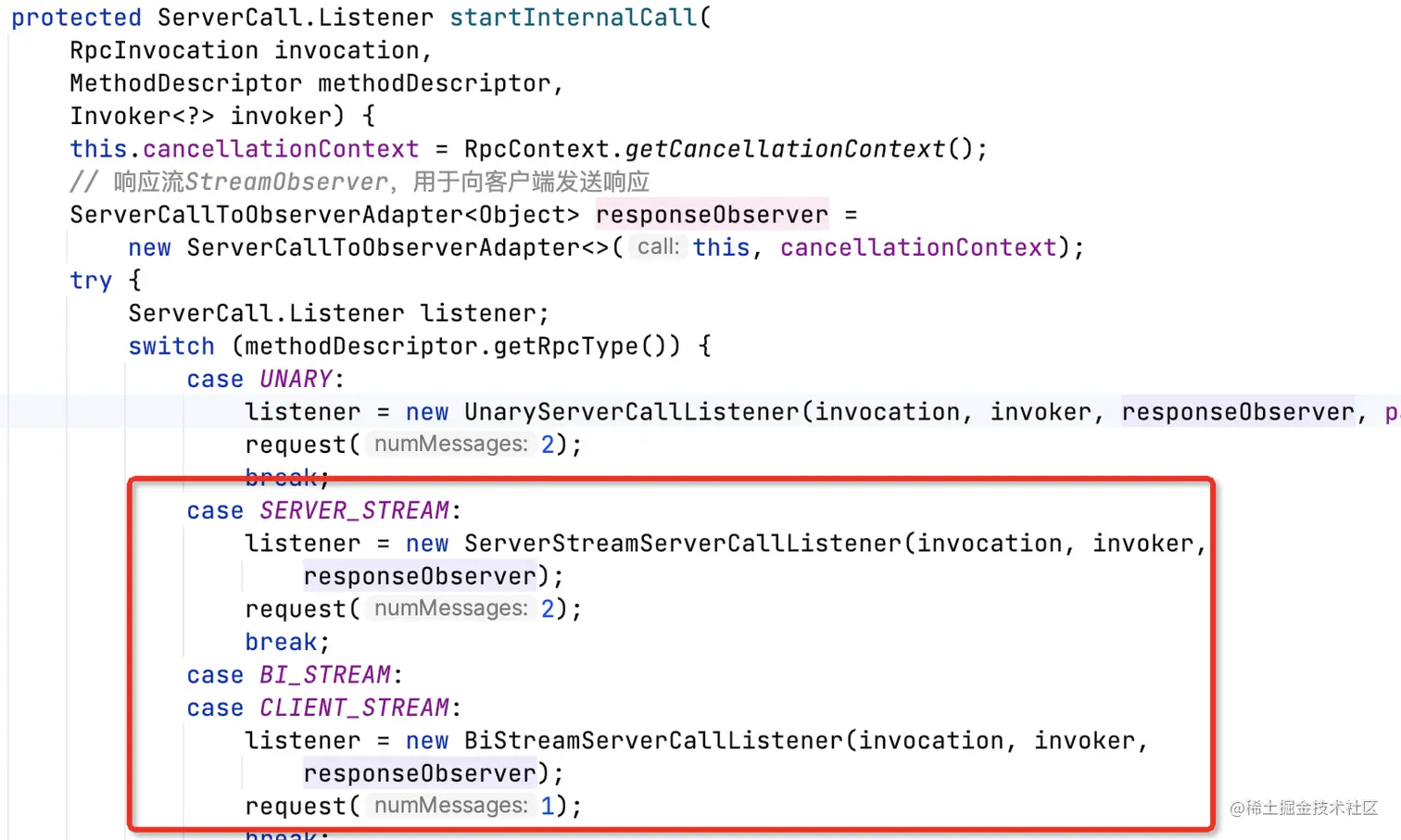

对于服务端来说，区别在于收到http请求头后，执行AbstractServerCall#startInternalCall，做一些准备工作。

注意ClientStream和BiStream情况下，只会收到一个http请求头。

无论是那种rpcType，都会构造响应流responseObserver，只不过unary是托管框架调用流api。

ServerStream

ServerStream和Unary类似的点在于，需要收到完整的客户端请求后，才执行目标方法。

区别在于ServerStream方法入参需要传入给用户代码使用的ObserverStream流api，用于响应客户端。

ServerStreamServerCallListener#onMessage：

当收到http请求body，ServerStream和Unary一致，设置方法入参。

区别在于方法入参除了客户端的请求message之外，还注入了框架提供的流api，即ObserverStream响应流。

ServerStreamServerCallListener#onComplete：当收到endStream帧后，执行目标方法。

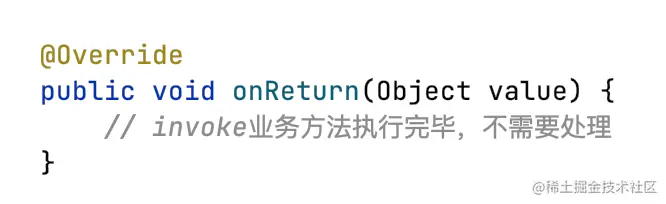

ServerStreamServerCallListener#onReturn：目标方法执行完毕，不需要处理响应结果。

ClientStream/BiStream

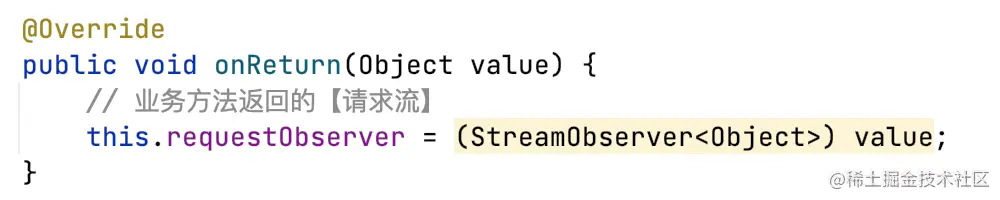

双向流比较特殊的一点是，在收到http请求头时，就执行了业务方法，拿到业务返回的请求流ObserverStream。

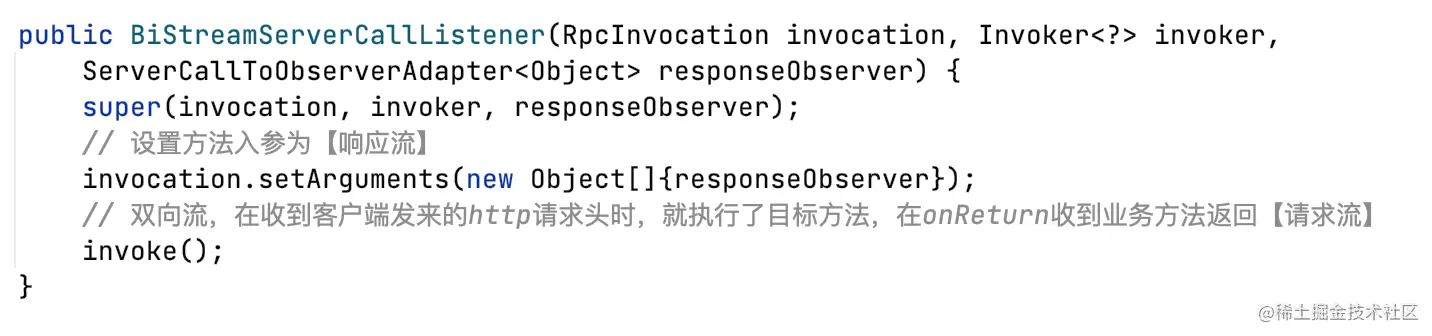

和ServerStream一样，入参设置为响应流ObserverStream。

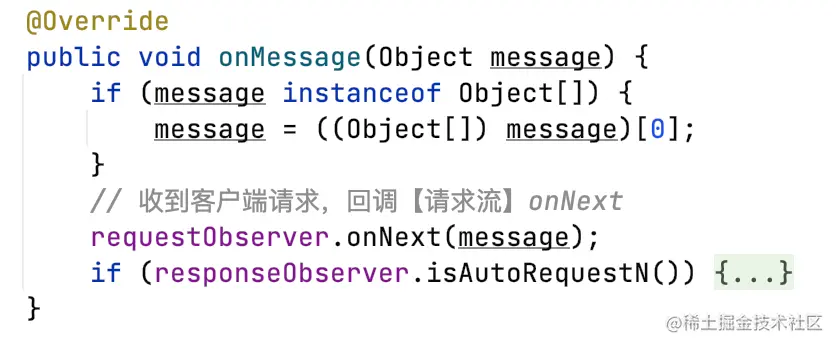

当收到http请求体时，回调请求流的onNext方法。

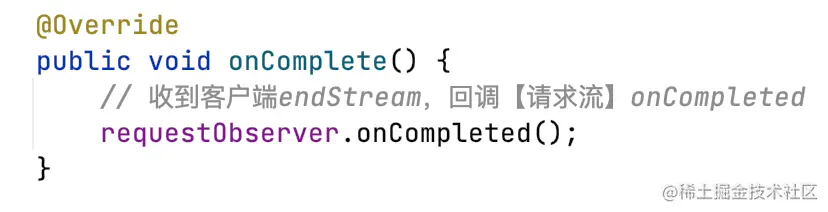

当收到客户端endStream时，回调请求流的onCompleted方法。

grpc打通

案例

官网说triple与grpc直接打通，可以来验证一下。

书写一个proto定义，与官方dubbo-demo-triple的区别在于：

1）package与javapackage一致；

2）新增GreeterService定义；

syntax = "proto3";

package org.apache.dubbo.demo;

message HelloRequest {
  string name = 1;
}
message HelloReply {
  string message = 1;
}
service GreeterService {
  rpc sayHello(HelloRequest) returns (HelloReply);
}

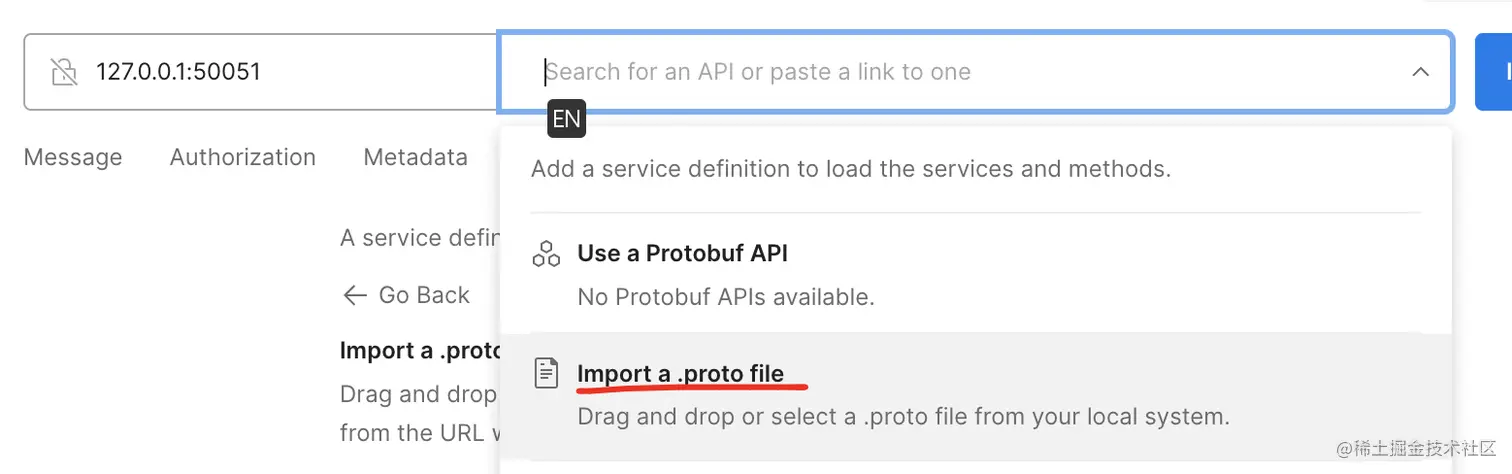

这里直接用Postman做客户端来验证，导入proto。

注：如果要用dubbo客户端来验证，需要服务提供者主动开启triple+grpc多协议，这样不能确定triple与grpc完全互通。

看到triple协议能够正常响应grpc请求。

原理

本质上grpc协议完全继承自triple协议，且按照工程结构划分，grpc被分在dubbo-rpc-triple模块之中。

所以grpc可以认为是triple的一种特例。

Stub

这里说的Stub不是本地存根特性，而是基于dubbo-compiler生成像grpc一样的Stub。

案例

这里引用dubbo-samples项目下的dubbo-samples-triple模块。

书写IDL。

message GreeterRequest {
  string name = 1;
}
message GreeterReply {
  string message = 1;
}
service Greeter{
  rpc greet(GreeterRequest) returns (GreeterReply);
}

使用dubbo-compiler生成Stub。

生成服务端GreeterImplBase。

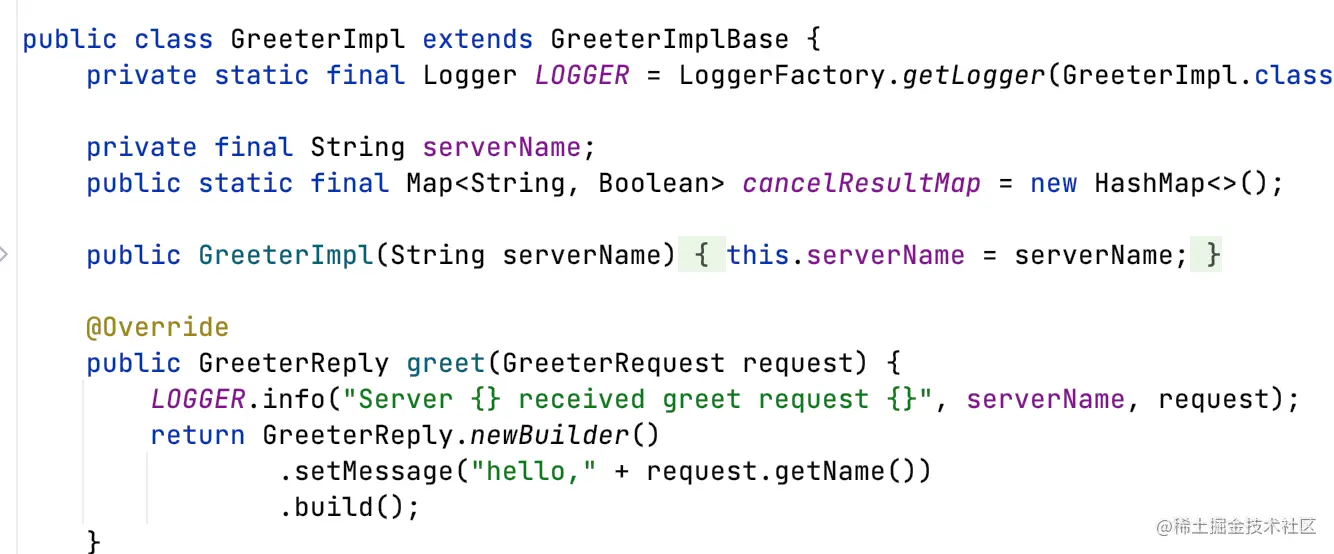

服务端，GreeterImpl继承compiler生成的GreeterImplBase，实现业务逻辑。

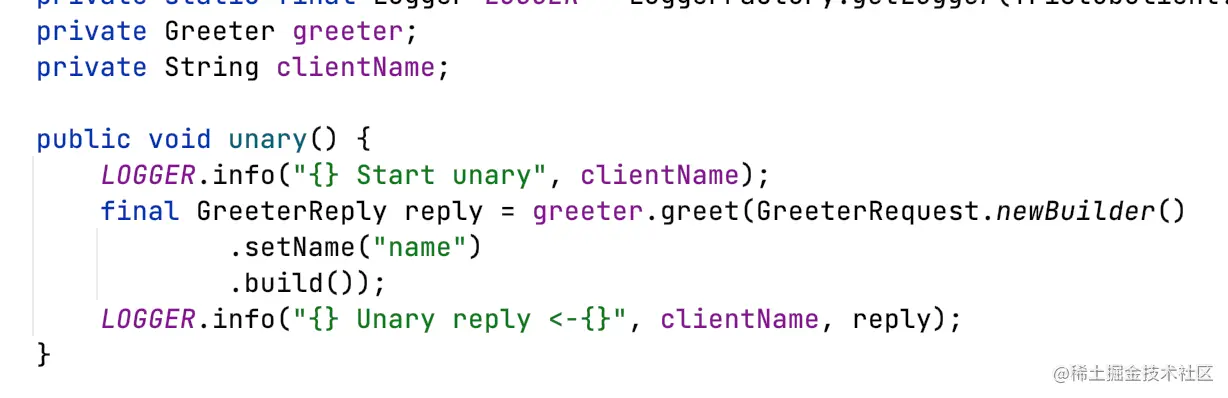

客户端，直接引用生成的Greeter。

服务端

启动阶段

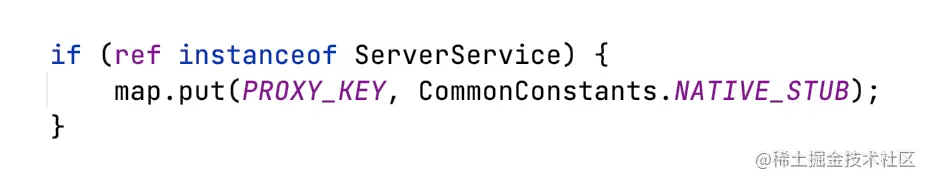

ServiceConfig#buildAttributes会解析服务端实现类实现ServerService，会设置使用nativeStub对应ProxyFactory，在创建Invoker时，不走javasist实现，走StubProxyFactory。

StubProxyFactory会返回通过Stub构造的Invoker。

GreeterImplBase#getInvoker：生成StubInvoker，里面包含path到目标方法的映射关系。

private static final StubMethodDescriptor greetMethod = new StubMethodDescriptor("greet",
    org.apache.dubbo.sample.tri.GreeterRequest.class, org.apache.dubbo.sample.tri.GreeterReply.class, serviceDescriptor, MethodDescriptor.RpcType.UNARY,
    obj -> ((Message) obj).toByteArray(), obj -> ((Message) obj).toByteArray(), org.apache.dubbo.sample.tri.GreeterRequest::parseFrom,
    org.apache.dubbo.sample.tri.GreeterReply::parseFrom);
@Override
public final Invoker<Greeter> getInvoker(URL url) {
    PathResolver pathResolver = url.getOrDefaultFrameworkModel()
    .getExtensionLoader(PathResolver.class)
    .getDefaultExtension();
    // 标记path对应nativeStub
    Map<String,StubMethodHandler<?, ?>> handlers = new HashMap<>();
    pathResolver.addNativeStub( "/" + SERVICE_NAME + "/greet" );
    // 将业务实现的greet方法，存储到StubInvoker
    BiConsumer<org.apache.dubbo.sample.tri.GreeterRequest, StreamObserver<org.apache.dubbo.sample.tri.GreeterReply>> greetFunc = this::greet;
    handlers.put(greetMethod.getMethodName(), new UnaryStubMethodHandler<>(greetFunc));
    return new StubInvoker<>(this, url, Greeter.class, handlers);
}

同样的TripleProtocol会将层层包装后的StubInvoker加入到PathResolver中。

运行阶段

运行阶段通过PathResolver拿到StubInvoker，最终进入目标方法。

客户端

启动阶段

客户端需要设置Reference的proxy为nativeStub。

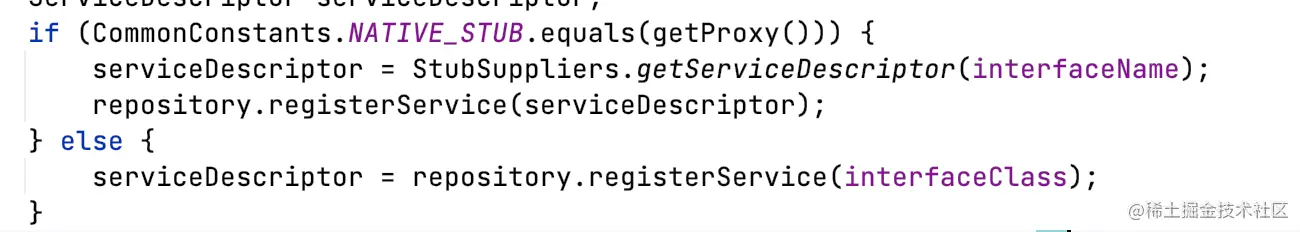

ReferenceConfig#init：这个阶段识别proxy=nativeStub，做了特殊处理。

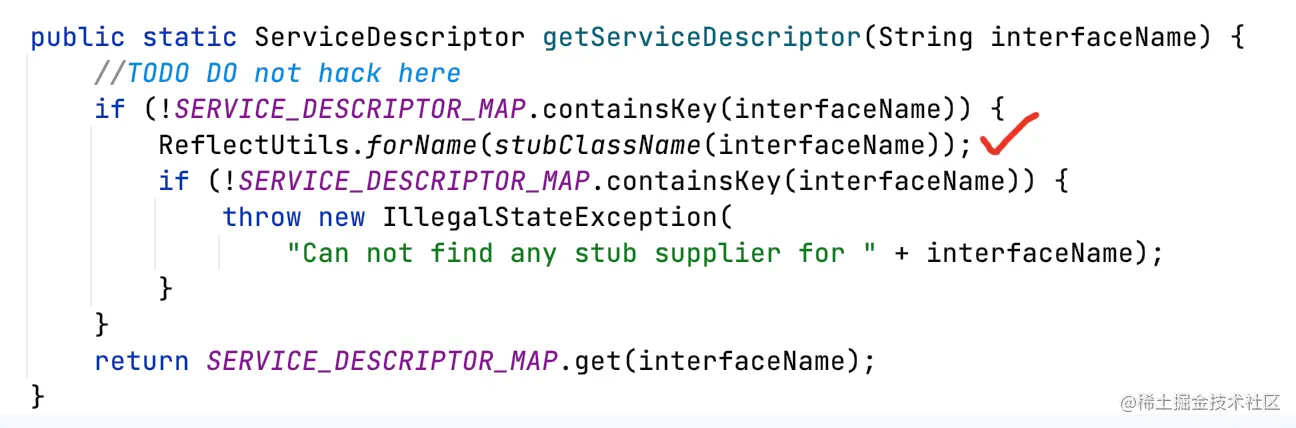

StubSuppliers#getServiceDescriptor：主动加载Dubbo+接口名+Triple这个类。这个类就是由dubbo-complier生成的。

比如Greeter接口对应DubboGreeterTriple这个类，在静态代码块中将构造Stub方法和service描述都注册到全局map中。

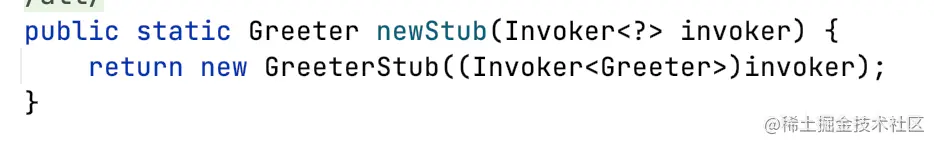

newStub方法如下，将invoker用GreeterStub包装。

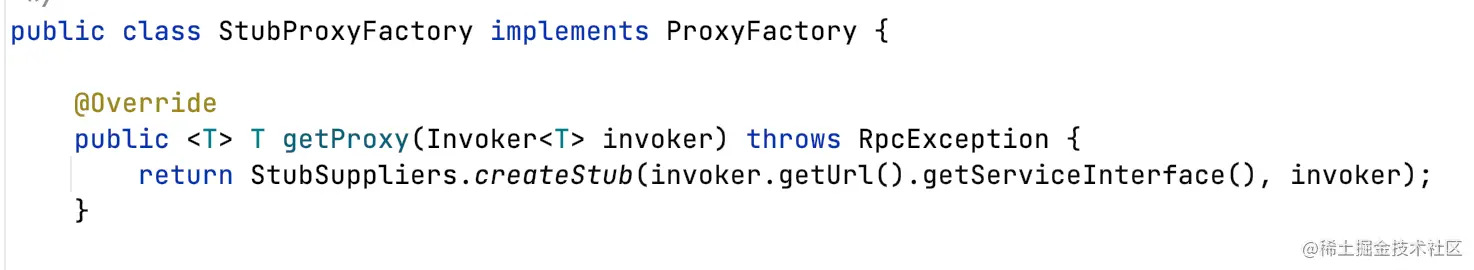

在引用的最后阶段，通过StubProxyFactory，用GreeterStub包装invoker作为客户端代理。

运行阶段

GreeterStub运行阶段，走StubInvocationUtil。

StubInvocationUtil#call：组装RpcInvocation，最终走和非stub一样的InvocationUtil.invoke。

端口协议复用（PU）

这个端口协议复用主要是针对服务端，目前主要针对dubbo和triple（grpc）协议。

因为单独用triple，也会走这段逻辑，所以提一下端口协议复用的实现方式。

在NettyPortUnificationServer开启时，定义了客户端建立连接后的pipeline中只有NettyPortUnificationServerHandler。

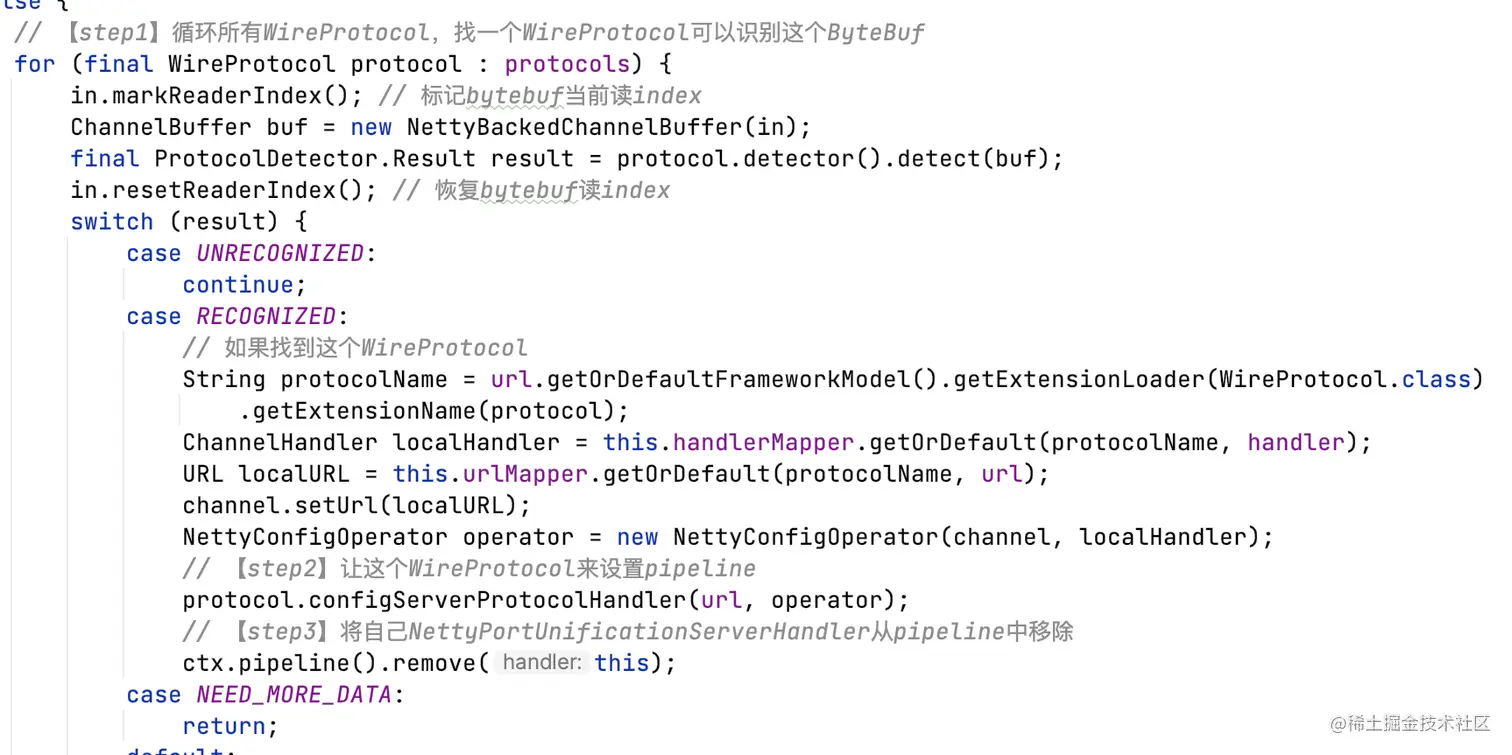

NettyPortUnificationServerHandler#decode：

1）在首次收到请求时，会循环所有WireProtocol，找到一个可以处理这个Bytebuf的WireProtocol；

2）执行这个WireProtocol的configServerProtocolHandler方法定义pipeline；

3）最后将自己NettyPortUnificationServerHandler从pipeline中移除；

对于Triple协议来说。

Http2ProtocolDetector需要读到客户端发送PRI * HTTP/2.0\r\n\r\nSM\r\n\r\n这个数据包，才能识别为http2协议。

那么客户端什么时候会发送这个数据包呢？

当客户端连接成功，pipeline中加入Http2FrameCodec就会触发。

Http2ConnectionHandler.PrefaceDecoder#sendPreface：

从注释来看，这段称为preface的数据包必须作为第一波数据发送到服务端。

总结

Triple协议在暴露阶段，将path（serviceKey）和invoker的映射关系保存到PathResolver用，供运行时反查。

特殊的，如果采用Stub，底层invoker是StubInvoker，StubInvoker中包含path到具体方法的映射关系。

Triple协议在引用阶段，与服务端建立连接，封装为TripleInvoker，供运行时调用。

无论是客户端还是服务端，netty的pipeline都类似。

主channel（连接纬度） ：

1）Http2FrameCodec：netty提供，在read和write过程中，ByteBuf与Frame帧转换；

2）Http2MultiplexHandler：netty提供，和Http2FrameCodec配合使用，在子channel的pipeline中传播帧；

子channel（流纬度） ：

1）TripleHttp2FrameServerHandler：server端，重点在于read，接收请求头和请求体，根据unary/stream调用方式不同，走不同逻辑，调用业务方法；

2）TripleHttp2ClientResponseHandler：client端，重点在于read，接收响应，根据unary/stream调用方式不同，走不同逻辑；

3）TripleCommandOutBoundHandler：通用，将业务Command（http头/体/endStream）write/flush到子channel；（子channel具备write到父channel的能力，见AbstractHttp2StreamChannel）

何时创建Stream/子Channel：

1）客户端：发起调用时会创建Stream并创建子Channel，注册子Channel到父Channel（TripleClientStream#initHttp2StreamChannel）；

2）服务端：Http2FrameCodec收到请求头，根据头帧（注意不是请求头）中的客户端提供的streamId，创建一个Stream，封装为一个Http2FrameStreamEvent事件发送。Http2MultiplexHandler收到Http2FrameStreamEvent事件，创建子channel，并注册到父channel；

unary/serverStream/client(bi)Stream：

本质上unary和stream调用的区别在于，unary由dubbo框架主动操作StreamObserver流api，而stream由用户操作StreamObserver流api。

  • onNext：发送请求/接收请求，注意，http请求头在一个stream中只能发送一次，这是由客户端实现的。
  • onCompleted：发送endStream/接收endStream，只要在当前端不发送endStream帧之前，当前端都可以持续onNext发送数据。

StreamObserver在使用上：

方法入参StreamObserver是响应流，对于客户端来说接收响应，对于服务端来说发送响应。

方法出参StreamObserver是请求流，对于客户端来说发送请求，对于服务端来说接收请求。

unary：

1）客户端：调用直接触发请求流onNext和onCompleted，发送所有数据，同步调用等待future完成

2）服务端：接收到请求头，构造部分RpcInvocation

3）服务端：接收到请求体，反序列化，执行目标方法

4）服务端：目标方法执行完毕，执行响应流onNext和onCompleted（trailer头包含attachment）

5）客户端：收到响应体，反序列化，存储在UnaryClientCallListener

6）客户端：收到trailers（endStream），UnaryClientCallListener完成future

serverStream：

1）客户端：调用直接触发请求流onNext和onCompleted，发送所有数据，业务线程直接返回

2）服务端：接收到请求头，构造部分RpcInvocation

3）服务端：接收到请求体，反序列化，执行目标方法，目标方法由用户代码调用响应流onNext和onCompleted

4）客户端：收到响应体，反序列化，执行入参响应流StreamObserver#onNext回调

5）客户端：收到endStream，执行入参响应流StreamObserver#onCompleted回调

client(bi)Stream：

1）客户端：调用立即返回请求流ObserverStream，客户端按需通过请求流onNext和onCompleted发送请求

2）服务端：收到请求头，立即执行目标方法，传入响应流ObserverStream，返回请求流ObserverStream

3）客户端/服务端：都可以通过ObserverStream#onNext向对端发送数据，对端通过ObserverStream#onNext收到数据

4）客户端/服务端：都可以通过ObserverStream#onCompleted向对端发送endStream结束流；对端通过ObserverStream#onCompleted收到endStream

普通pojo模型进行triple调用：

简单点来说，如果模型没有实现com.google.protobuf.Message接口，

则使用dubbo框架内部通用TripleRequestWrapper包装请求参数，也就实现了Message接口，

TripleRequestWrapper，包含序列化方式、参数列表、参数类型列表。

关于grpc：

从代码层面，GrpcProtocol完全继承TripleProtocol，所以Triple的实现完全兼容了grpc。

关于stub：

通过dubbo-compiler可以生成stub。

服务端StubProxyFactory创建Invoker，走生成的serviceBase#getInvoker生成StubInvoker，运行时走StubInvoker执行目标方法。

客户端StubProxyFactory创建客户端代理，会生成接口Stub，运行时走接口Stub执行远程调用。

关于PU端口协议复用特性：

用Triple协议一定会走端口复用逻辑。

当服务端收到客户端首次数据包时，NettyPortUnificationServerHandler循环所有WireProtocol识别ByteBuf，如果某个WireProtocol能够识别，则交由WireProtocol重新配置pipeline，并将NettyPortUnificationServerHandler从pipeline中移除。

针对http2协议，客户端在建立连接时，Http2FrameCodec会发送PRI * HTTP/2.0\r\n\r\nSM\r\n\r\n数据包，服务端就能识别到当前channel是Triple协议。

欢迎大家评论或私信讨论问题。

本文原创，未经许可不得转载。

欢迎关注公众号【程序猿阿越】。

avatar
文章
阅读
粉丝
