计算机网络传输层知识概括

@TOC

传输层服务概述

概述：

• 传输层协议为运行在不同Host上的进程提供了一种逻辑通信机制
• 端系统运行传输层协议 ①发送方：将应用递交的消息分成一个或多个的Segment，并向下传给网络层。 ②接收方：将接收到的segment组装成消息，并向上交给应用层。
• 传输层可以为应用提供多种协议 ① Internet上的TCP ②Internet上的UDP

传输层 vs 网络层：

• 网络层：提供主机之间的逻辑通信机制
• 传输层：提供应用进程之间的逻辑通信机制 ①位于网络层之上 ② 依赖于网络层服务 ③ 对网络层服务进行（可能的）增强

Internet传输层协议：

• 可靠、按序的交付服务(TCP) ①拥塞控制 ②流量控制 ③连接建立
• 不可靠的交付服务(UDP) ① 基于“尽力而为(Best-effort)”的网络层，没有做（可靠性方面的）扩展
• 两种服务均不保证 ①延迟 ②带宽

复用和分用

概述：

• 接收端进行多路分用: 传输层依据头部信息将收到的Segment交给正确的Socket，即不同的进程

• 发送端进行多路复用 从多个Socket接收数据，为每块数据封装上头部信息，生成Segment，交给网络层。

分用如何工作：

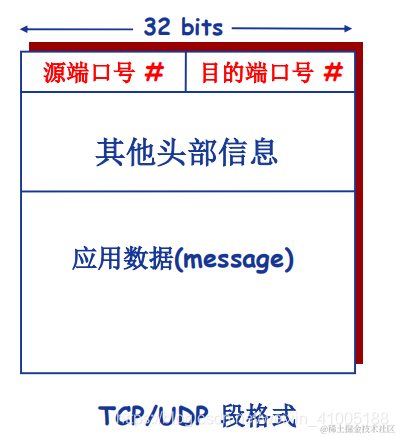

• 主机接收到IP数据报(datagram) ①每个数据报携带源IP地址、目的IP地址。 ② 每个数据报携带一个传输层的段(Segment）。 ③ 每个段携带源端口号和目的端口号
• 主机收到Segment之后，传输层协议提 取IP地址和端口号信息，将Segment导 向相应的Socket ①TCP做更多处理 无连接分用：
• 利用端口号创建Socket
• UDP的Socket用二元组标识 ①目的IP地址 ②目的端口号
• 主机收到UDP段后 ①检查段中的目的端口号 ②将UDP段导向绑定在该端口号的Socket
• 来自不同源IP地址和/或源端口号的IP数据包被导向同一个Socket

面向连接的分用：

• TCP的Socket用四元组标识 ①源IP地址 ②源端口号 ③ 目的IP地址 ④目的端口号
• 接收端利用所有的四个值将Segment导向合适的Socket
• 服务器可能同时支持多个TCP Socket ①每个Socket用自己的四元组标识
• Web服务器为每个客户端开不同的 Socket

UDP

UDP定义：

• 基于Internet IP协议 ①复用/分用 ②简单的错误校验
• “Best effort”服务，UDP段可能 ① 丢失 ②非按序到达
• 无连接 ① UDP发送方和接收方之间不需要握手 ②每个UDP段的处理独立于其他段

UDP为什么存在?

• 无需建立连接 (减少延迟)
• 实现简单：无需维护连接状态
• 头部开销少
• 没有拥塞控制: 应用可更好地控制发送时间和速率

常用于流媒体应用：

• 容忍丢失
• 速率敏感

UDP还用于：

• DNS
• SNMP

在UDP上实现可靠数据传输？

• 在应用层增加可靠性机制
• 应用特定的错误恢复机制

UDP校验和(checksum)：

• 发送方 ① 将段的内容视为16-bit整数 ②校验和计算：计算所有整数的和 ，进位加在和的后面，将得到的 值按位求反，得到校验和 ③发送方将校验和放入校验和字段
• 接收方 ① 计算所收到段的校验和 ②将其与校验和字段进行对比

可靠传输

什么是可靠？

• 不错、不丢、不乱

可靠数据传输协议：

• 可靠数据传输对应用层、传输层、链路层都很重要
• 网络Top-10问题
• 信道的不可靠特性决定了可靠数据传输协议(rdt)的复杂性

Rdt 1.0: 可靠信道上的可靠数据传输：

• 底层信道完全可靠 ①不会发生错误(bit error) ②不会丢弃分组
• 发送方和接收方的FSM独立

Rdt 2.0: 产生位错误的信道：

• 底层信道可能翻转分组中的位(bit) ①利用校验和检测位错误
• 如何从错误中恢复？ ① 确认机制(Acknowledgements, ACK): 接收方显式地告知发送方分组已正确接收 ②NAK:接收方显式地告知发送方分组有错误 ③发送方收到NAK后，重传分组
• 基于这种重传机制的rdt协议称为ARQ(Automatic Repeat reQuest)协议
• Rdt 2.0中引入的新机制 ①差错检测 ②接收方反馈控制消息: ACK/NAK ③重传

Rdt 2.1和2.2： 如果ACK/NAK消息发生错误/被破坏(corrupted)会怎么样？

• 为ACK/NAK增加校验和，检错并纠错
• 发送方收到被破坏ACK/NAK时不知道接收方发生了什么，添加额外的控制消息
• 如果ACK/NAK坏掉，发送方重传
• 不能简单的重传：产生重复分组

如何解决重复分组问题？

• 序列号(Sequence number): 发送方给每个分组增加序列号
• 接收方丢弃重复分组

Rdt 2.1 vs. Rdt 2.0： 发送方：

• 为每个分组增加了序列号
• 两个序列号(0, 1)就够用，为什么？
• 需校验ACK/NAK消息是否发生错误
• 状态数量翻倍 ①状态必须“记住”“当前”的分组序列号

接收方：

• 需判断分组是否是重复 ①当前所处状态提供了期望收到分组的序列号
• 注意：接收方无法知道ACK/NAK是否被发送方正确收到

Rdt 2.2: 无NAK消息协议：

• 不需要两种确认消息(ACK + NAK)。
• 与rdt 2.1功能相同，但是只使用ACK： ①接收方通过ACK告知最后一个被正确接收的分组 ②在ACK消息中显式地加入被确认分组的序列号
• 发送方收到重复ACK之后，采取与收到NAK消息相同的动作 ①重传当前分组

Rdt 3.0： 如果信道既可能发生错误，也可能丢失分组，怎么办？

• “校验和 + 序列号 + ACK + 重传”不够用。
• 方法：发送方等待“合理”时间 ① 如果没收到ACK，重传 ②如果分组或ACK只是延迟而不是丢了，重传会产生重复，序列号机制能够处理，接收方需在ACK中显式告知所确认的分组。 ③需要定时器

流水线机制与滑动窗口协议：

流水线机制：

• 提高资源利用率

流水线协议：

• 允许发送方在收到ACK之前连续发送多个分组 ① 更大的序列号范围 ②发送方和/或接收方需要更大的存储空间以缓存分组

滑动窗口协议: Sliding-window protocol：

• 窗口 ①允许使用的序列号范围 ② 窗口尺寸为N：最多有N个等待确认的消息
• 滑动窗口 ①随着协议的运行，窗口在序列号空间内向前滑动
• 维持发送方/接收方缓冲区 ①缓冲区是 用来解决网络之间数据不可靠的问题，例如丢包，重复包，出错，乱序
• 滑动窗口协议：GBN（Go-Back-N协议）, SR（Selective Repeat协议）

TCP

TCP概述：

• 点对点 ①一个发送方，一个接收方
• 可靠的、按序的字节流
• 流水线机制 ①TCP拥塞控制和流量控制机制设置窗口尺寸
• 发送方/接收方缓存
• 全双工(full-duplex) ①同一连接中能够传输双向数据流
• 面向连接 ①通信双方在发送数据之前必须建立连接。 ②连接状态只在连接的两端中维护，在沿途节点中并不维护状态。 ③TCP连接包括：两台主机上的缓存、连接状态变量、socket等
• 流量控制机制

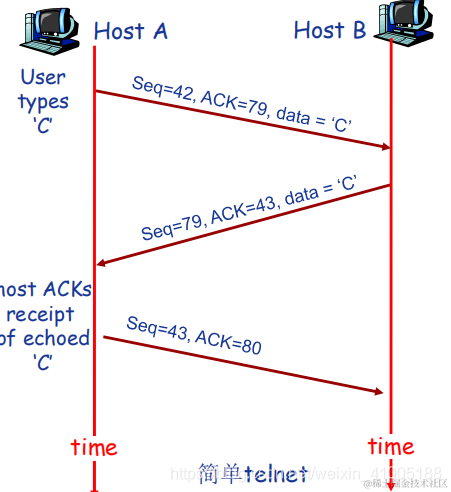

TCP:序列号和ACK： 序列号: ①序列号指的是segment中第一个字节的编号，而不是segment的编号 ②建立TCP连接时，双方随机选择序列号 ACKs: ①希望接收到的下一个字节的序列号 ②累计确认：该序列号之前的所有字节均已被正确接收到

接收方如何处理乱序到达的Segment？

• TCP规范中没有规定，由TCP的实现者做出决策

TCP可靠传输

TCP在IP层提供的不可靠服务基础上实现可靠数据传输。

TCP通过序列号、检验和、确认应答信号、重发控制、连接管理、窗口控制、流量控制、拥塞控制实现可靠性。 TCP协议是如何保证可靠传输的

TCP流量控制

流量控制：

• 双方在通信的时候，发送方的速率与接收方的速率是不一定相等，如果发送方的发送速率太快，会导致接收方处理不过来，这时候接收方只能把处理不过来的数据存在缓存区里（失序的数据包也会被存放在缓存区里）。
• 如果缓存区满了发送方还在疯狂着发送数据，接收方只能把收到的数据包丢掉，大量的丢包会极大着浪费网络资源。
• 因此，我们需要控制发送方的发送速率，让接收方与发送方处于一种动态平衡才好。
• 对发送方发送速率的控制，我们称之为流量控制。

TCP连接管理

标志说明：

• ACK：确认序号标志，为1时表示确认号有效，为0表示报文中不含确认信息，忽略确认号字段。
• SYN：同步序号，用于建立连接过程。
• FIN： finish标志，用于释放连接。

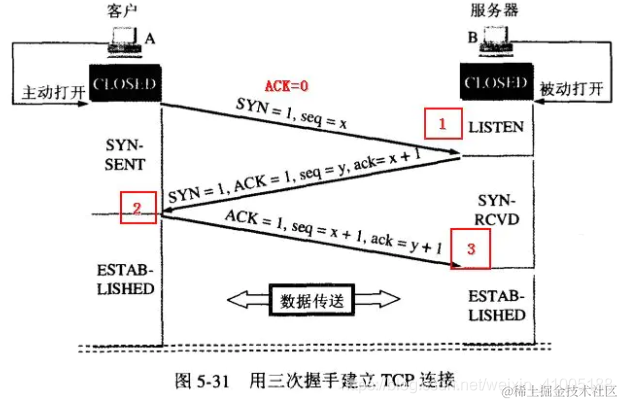

TCP连接管理：建立(TCP三次握手)：

• 第一次握手：客户端发送syn包(syn=j)到服务器，并进入SYN_SEND状态，等待服务器确认;
• 第二次握手：服务器收到syn包，必须确认客户的SYN(ack=j+1)，同时自己也发送一个SYN包(syn=k)，即SYN+ACK包，此时服务器进入SYN_RECV状态;
• 第三次握手：客户端收到服务器的SYN+ACK包，向服务器发送确认包ACK(ack=k+1)，此包发送完毕，客户端和服务器进入ESTABLISHED状态，完成三次握手。
• 握手过程中传送的包里不包含数据，三次握手完毕后，客户端与服务器才正式开始传送数据。
• 理想状态下，TCP连接一旦建立，在通信双方中的任何一方主动关闭连接之前，TCP 连接都将被一直保持下去。

　

从全双工通信的角度理解TCP建立连接为什么要三次握手而不是两次？

• 单纯从浪费网络延迟导致的浪费资源的角度去否定两次握手，感觉这个理由很牵强，这样的浪费三次握手其实也并不能避免。
• 简单化处理 A B的握手细节。突出主要矛盾：

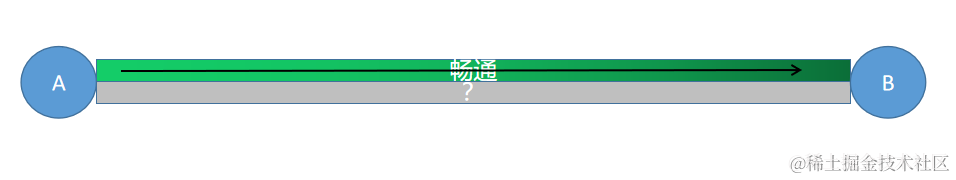

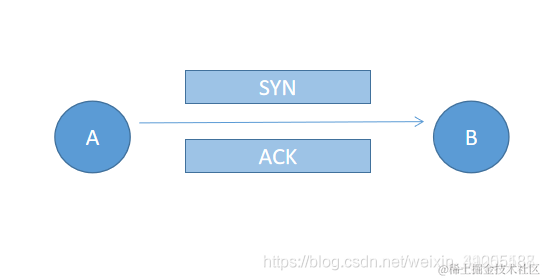

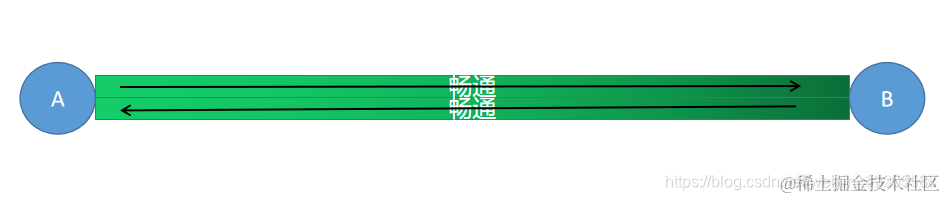

• 如果TCP是两次握手的话： ① 从A的视角来看。“我给B发出一个消息，又收到了回复，那么我可以确定， 我和B之间的通信的路（物理层）是通的” ②A对这个物理链路的理解会是 ③但B对这个物理链路的理解 ④即B可以确定从A到B这条路是通的，但因为B发给A信息后没有收到A的回复，所以B不能确定是不是从B到A的这条路本身就不通导致自己发发给A的消息根本没有到达。 ⑤在这种情况下，让B确定和A建立连接，是很不明智的。

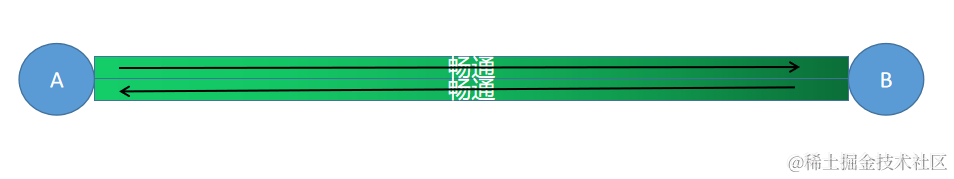

• 如果是三次握手呢： ①B如果收到了A的回复，那么B就可以确定从我这到A的路是通的。而且也能知道 A是可以确定路是双通的。基于双方都能确定路是双通的，确定建立连接及后续一些操作。 ②这和红军蓝军通信没法消除网络猜疑是不同的。 ③三次握手不是为了确定通信的双方能够确定消息的传达，而是确定消息传播的通道是不是畅通的。只要通道是畅通的，可以用其他策略去判断消息是不是准确有序的传递了（消息的序列号，确认号，超时重传等）。

白话版(全双工角度)理解为什么连接建立需要三次握手，而不是两次或四次握手？

• 三次握手： “喂，你听得到吗？” “我听得到呀，你听得到我吗？” “我能听到你，今天balabala……”

• 两次握手： “喂，你听得到吗？” “我听得到呀” “喂喂，你听得到吗？” “草，我听得到呀！！！！” “你TM能不能听到我讲话啊！！喂！” “……”

• 四次握手： “喂，你听得到吗？” “我听得到呀，你听得到我吗？” “我能听到你，你能听到我吗？” “……不想跟傻逼说话”

从安全角度理解为什么连接建立需要三次握手，而不是两次握手？

• 为了防止已经失效的连接请求报文段又突然传到服务端，因而产生错误。
• A发送的一个连接请求在网络结点的时间滞留，以至于延误到连接释放的某个时间才到达B。
• B收到这个请求的报文段后，误以为A又发出了一次新的请求连接，于是向A发送确认报文段，同一建立连接。但是由于A并没有发出新的请求连接， 所以A不会理睬B的确认也不会向B发送数据。
• 但B却认为连接已经建立，一直等待A发来数据。B的资源就白白浪费了。

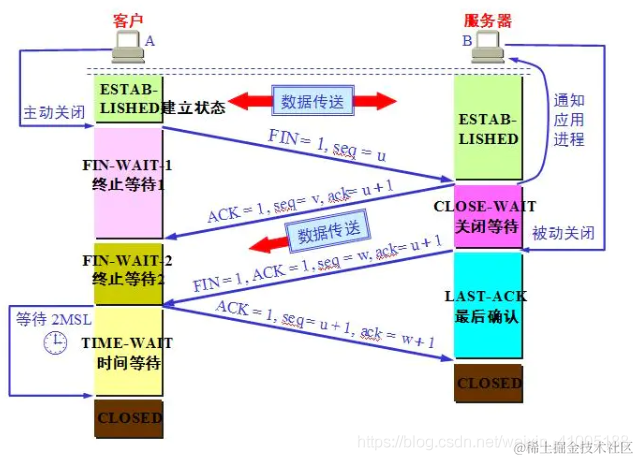

TCP连接管理：关闭(TCP四次挥手)：

• 第一次挥手：客户端A发送一个FIN，用来关闭客户A到服务器B的数据传送，并发送一个自己的ISN（u）
• 第二次挥手：服务器B收到这个FIN，它发回一个ACK，确认序号为收到的序号加1（u+1）。同时发送一个自己的ISN(v)
• 第三次挥手：服务器B关闭与客户端A的连接，发送一个FIN、ACK给客户端A，确认号为收到的序号加1（u+1），与上一次不变。同时发送一个自己的ISN（w）
• 第四次挥手：客户端A发送ACK报文确认，并将确认序号设置为收到序号加1（w+1），序列号就是上一次的确认号（u+1）
• TCP连接是全双工的，因此每个方向都必须单独进行关闭。

为什么不是三次挥手或者五次挥手？

• 因为TCP的通信是全双工通信。
• 要实现可靠的连接关闭，A发送结束报文FIN，收到B的确认后。A知道自己没有 数据要发送，B知道A不再发送数据。
• 但是B还可以发送数据，A还可以接收数据。 只有当B发送结束报文FIN，收到A的确认后，才算是真正的断开连接。

拥塞控制原理

拥塞(Congestion)定义：

• 太多发送主机发送了太多数据或者发送速度太快，以至于网络无法处理

表现：

• 分组丢失（路由器缓存溢出）
• 分组延迟过大（在路由器缓存中排队）

端到端拥塞控制：

• 网络层不需要显式的提供支持
• 端系统通过观察loss，delay等网络行为判断是否发生拥塞
• TCP采取这种方法

网络辅助的拥塞控制：

• 路由器向发送方显式地反馈网络拥塞信息
• 简单的拥塞指示(1bit)：SNA, DECbit, TCP/IP ECN, ATM)
• 指示发送方应该采取何种速率

TCP拥塞控制

方法：

• 动态调整以改变发送速率
• 反映所感知到的网络拥塞

如何感知网络拥塞？

• Loss事件=timeout或3个重复ACK
• 发生loss事件后，发送方降低速率

如何合理地调整发送速率？

• 加性增—乘性减: AIMD
• 慢启动: SS

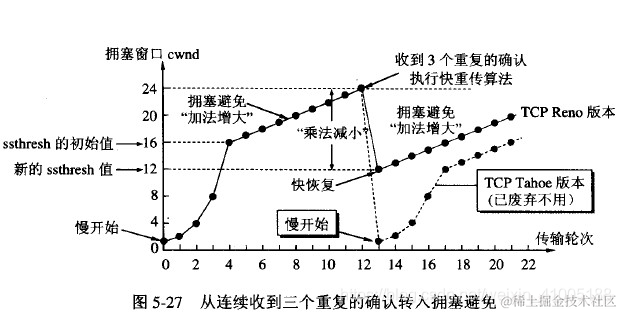

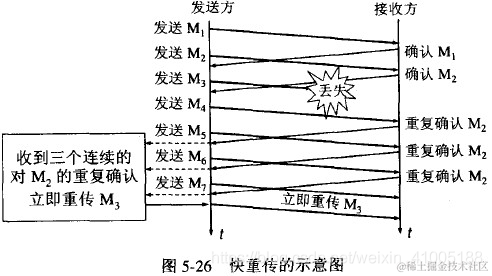

总结：4种拥塞控制算法：慢启动，拥塞避免，快速重传和快速恢复。

TCP性能分析

公平性与UDP：

• 多媒体应用通常不使用TCP，以免被拥塞控制机制限制速率
• 使用UDP：以恒定速率发送，能够容忍丢失
• 产生了不公平

公平性与并发TCP连接：

• 某些应用会打开多个并发连接
• Web浏览器
• 产生公平性问题
• eg：链路速率为R，已有9个连接 ① 新来的应用请求1个TCP，获得R/10的速率 ②新来的应用请求11个TCP，获得R/2的速率
