format
BGRA8888 RGBA8888	分别用8个bit来记录每个像素的A、R、G、B数据，就是常说的32bit位图、256色位图
RGB888	真彩色
RGB565	分别用5个、6个和5个bit记录像素的R、G、B数据，其中G的6个bit中一个是无效保留的，32色位图，容易失真
A8	1byte，8位图，只有alpha信息，所以只能显示黑白
I8	intensity texture 即用一张高度图来实现凹凸效果，高度图中存储的是强度值，用于表示局部的海拔高度。颜色越浅表示越凸起，颜色越深表示越凹陷。
AI88
ARGB4444 RGBA4444	分别用4个bit来记录每个像素的A、R、G、B数据，16色位图
RGB5A1	2byte
PVRTC4
PVRTC4A
PVRTC2
PVRTC2A
ETC	ETC1格式是OpenGL ES图形标准的一部分，并且被所有的Android设备所支持。扩展名为: GL_OES_compressed_ETC1_RGB8_texture，不支持透明通道，所以仅能用于不透明纹理。当加载压缩纹理时，参数支持如下格式： GL_ETC1_RGB8_OES(RGB，每个像素0.5个字节)
S3TC_DXT1
S3TC_DXT3
S3TC_DXT5
ATC_RGB
ATC_EXPLICIT_ALPHA

以上的pixelformat是cocos自己的封装，真正的和OpenGL的对应关系是：

PixelFormat (纹理的像素格式)	internalFormat	format	type	bpp(每个像素占用的位数)	compressed(是否支持压缩)	alpha(是否包含 alpha 通道)
BGRA8888	GL_BGRA	GL_BGRA	GL_UNSIGNED_BYTE	32	false	true
RGBA8888	GL_RGBA	GL_RGBA	GL_UNSIGNED_BYTE	32	false	true
RGBA4444	GL_RGBA	GL_RGBA	GL_UNSIGNED_SHORT_4_4_4_4	16	false	true
RGB5A1	GL_RGBA	GL_RGBA	GL_UNSIGNED_SHORT_5_5_5_1	16	false	true
RGB565	GL_RGB	GL_RGB	GL_UNSIGNED_SHORT_5_6_5	16	false	false
RGB888	GL_RGB	GL_RGB	GL_UNSIGNED_BYTE	24	false	false
A8	GL_ALPHA	GL_ALPHA	GL_UNSIGNED_BYTE	8	false	false
I8	GL_LUMINANCE	GL_LUMINANCE	GL_UNSIGNED_BYTE	8	false	false
AI88	GL_LUMINANCE_ALPHA	GL_LUMINANCE_ALPHA	GL_UNSIGNED_BYTE	16	false	true

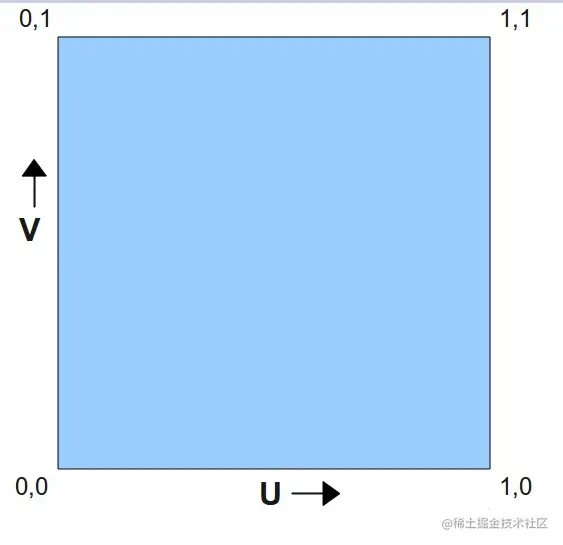

OpenGL坐标系

void glTexImage2D(
         GLenum  target,
         GLint   level,
         GLint   internalformat, // 参数3：显存格式
         GLsizei width,
         GLsizei height,
         GLint   border,
         GLint   format,// 参数7：像素格式
         GLenum  type,
         const GLvoid  *pixels
);

参考资料1

这里关系到OpenGL中的 pixel transfer 操作，pixel transfer 表示从内存到显存(unpack)或者从显存到内存(pack)的过程。显然glTexIamge2D表示从内存到显存的过程，是unpack操作。

一般来说，我们会将internalformat和format参数设置的相同。

internalformat

是指OpenGL内部存储这个纹理时所用的格式，同时指定了哪些分量以及每个分量对应的bit数，可以理解为显存中存储的格式。

format / type

这2个参数共同指定了pixels内存中存储的格式，也就是data指针中的所存放的texture布局。

format形如GL_RG, GL_RED等，即指定哪些颜色分量。

type是像素数据的bit depth，包括GL_UNSIGNED_BYTE，GL_FLOAT，GL_UNSIGNED_SHORT_5_6_5等。

那么

A8对应的是 glTexImage2D(null, null, GL_ALPHA, GLALPHA, ...)
I8对应的是 glTexImage2D(null, null, GL_LUMINANCE, GL_LUMINANCE, ...)
AI88对应的是： glTexImage2D(null, null, GL_LUMINANCE_ALPHA, GL_LUMINANCE_ALPHA, ...)

##纹理格式区别是在生成四分量RGBA颜色向量的方式，如果给定纹素的值，那么生成的 RGBA 颜色向量为：

format（param）	RGBA	通俗解释（将 alpha 解释为透明度）
GL_ALPHA（A）	(0,0,0,A)	具有不同透明度的完全黑色纹理
GL_LUMINANCE（L）	(L,L,L,1)	具有不同颜色的不透明纹理（灰度图像）0x111,0x222,0x333等都是灰色的图片
GL_LUMINANCE_ALPHA（L,A）	(L,L,L,A)
GL_INTENSITY（X）	(X,X,X,X)	颜色和 alpha 通道都变化
GL_RGB（R,G,B）	(R,G,B,1)
