计算机网络概论

笔者：YDSUPER

课程地址：点我前往

零、前言

课程介绍

  • 通过一个示例建立对计算机网络的整体认识
  • 建立对网络协议分层的认知
  • 分析HTTP1、2、3的关系
  • 介绍CDN运行的基本原理
  • 了解网络安全的最基本原则

分析方法

自底向上

  • 从简单开始，逐渐变复杂
  • 将模块逐步拼凑成一个系统

自顶向下

  • 从复杂开始，逐渐变简单
  • 从复杂的系统问题入手，拆分为模块问题

一、蟹堡王帝国

利用蟹堡王故事渐入勾勒庞大的网络体系

三步走战略

  1. 在比奇堡开通外卖
  2. 在北京和上海开分店
  3. 在全国开分店并开通外卖

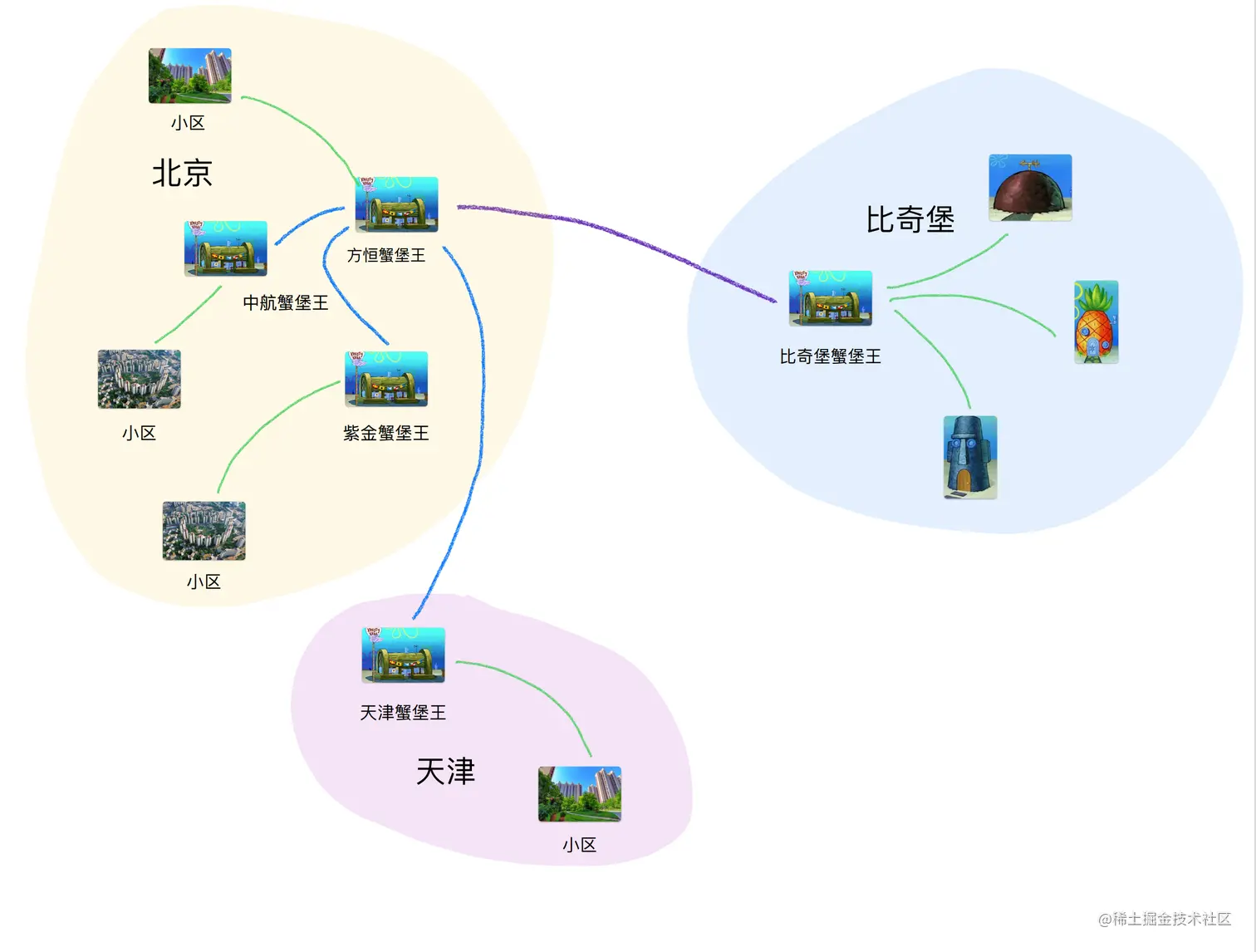

小结

  • 蟹堡王顾客：客户端
  • 蟹堡王分店：服务端
  • 小区转发点和蟹堡王城市转发分店：路由器

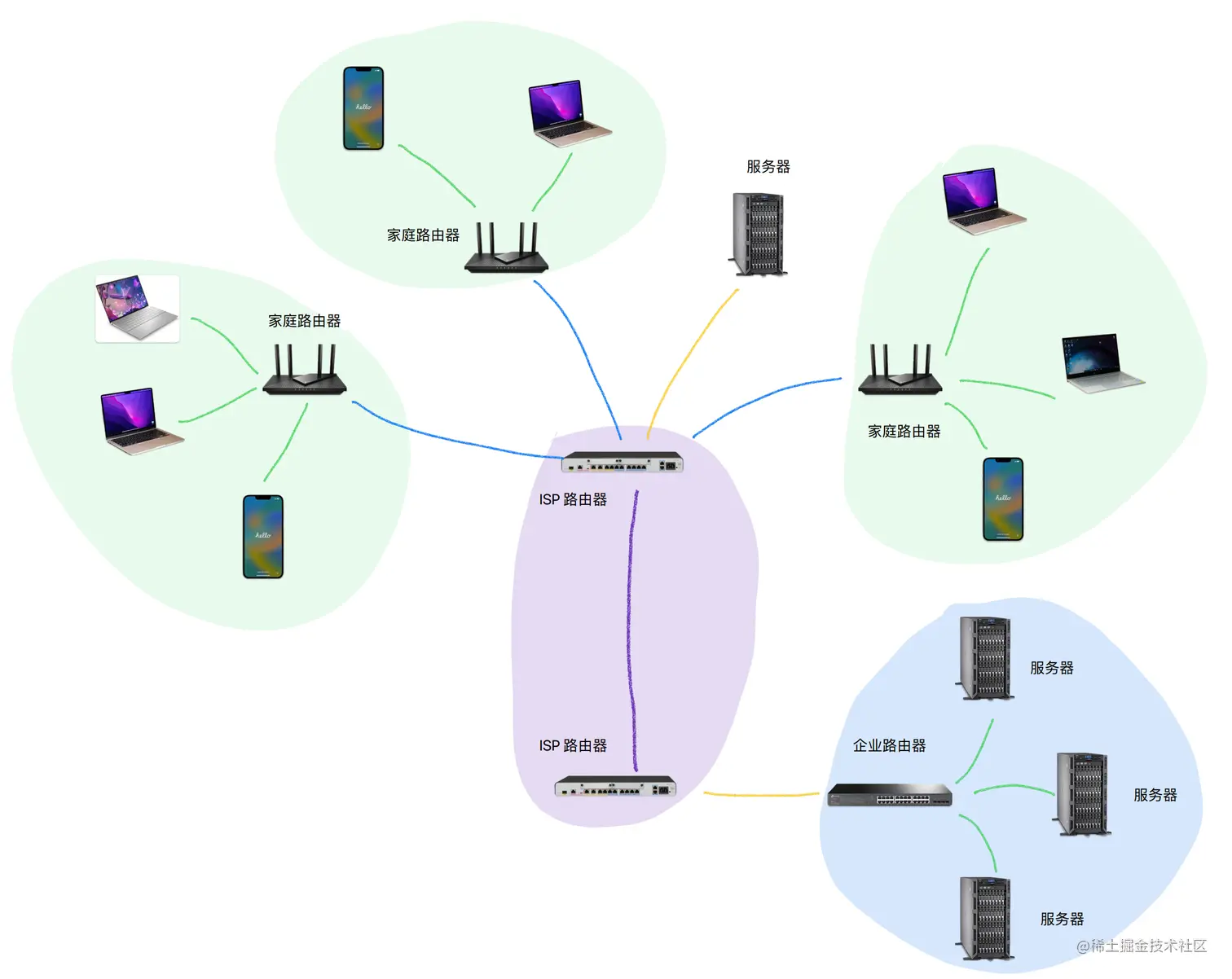

  • 转发表格：网络协议 image-16831954303462.png image-16831954303463.png

二、计算机网络基础

网络组成部分

  • 主机：客户端和服务端
  • 路由器
  • 网络协议

网络结构：网络的网络

  • 比奇堡和小区网络：本地网络
  • 北京和上海分店+比奇堡：三个本地网络节点的网络
  • 全国通信网络：本地网络的网络
  • 区域网络、城域网和广域网

电路交换&分组交换

  • 电路交换

    需要双方建立连接后，沿着此路径进行数据传输，此时其他连接就会被阻断

  • 分组交换

    现代计算机网络主要使用的通信技术

网络分层

  • 快递员不关心包裹内容（应用层）
  • 卡车司机不关心车厢里拉的是什么（运输层）
  • 高速公路不关心开的什么车（网络层）

网络协议

协议定义了在两个或多个通信实体之间交换的报文格式和顺序，以及报文发送和/或接受一条报文或其他事件所采取的动作。

标头和载荷

数据传输过程中，标头和载荷作为数据包或帧的开头部分和主体部分，标头包含了传输数据的控制信息，载荷包含了实际要传输的数据。


小结

  • 网络组成部分：由主机、路由器、交换机等组成
  • 网络结构：网络的网络
  • 信息交换方式：电路交换和分组交换
  • 网络分层：分清职责，物理层、链路层、网络层、运输层和应用层
  • 网络协议：标头和载荷

三、Web中的网络

HTTP 协议

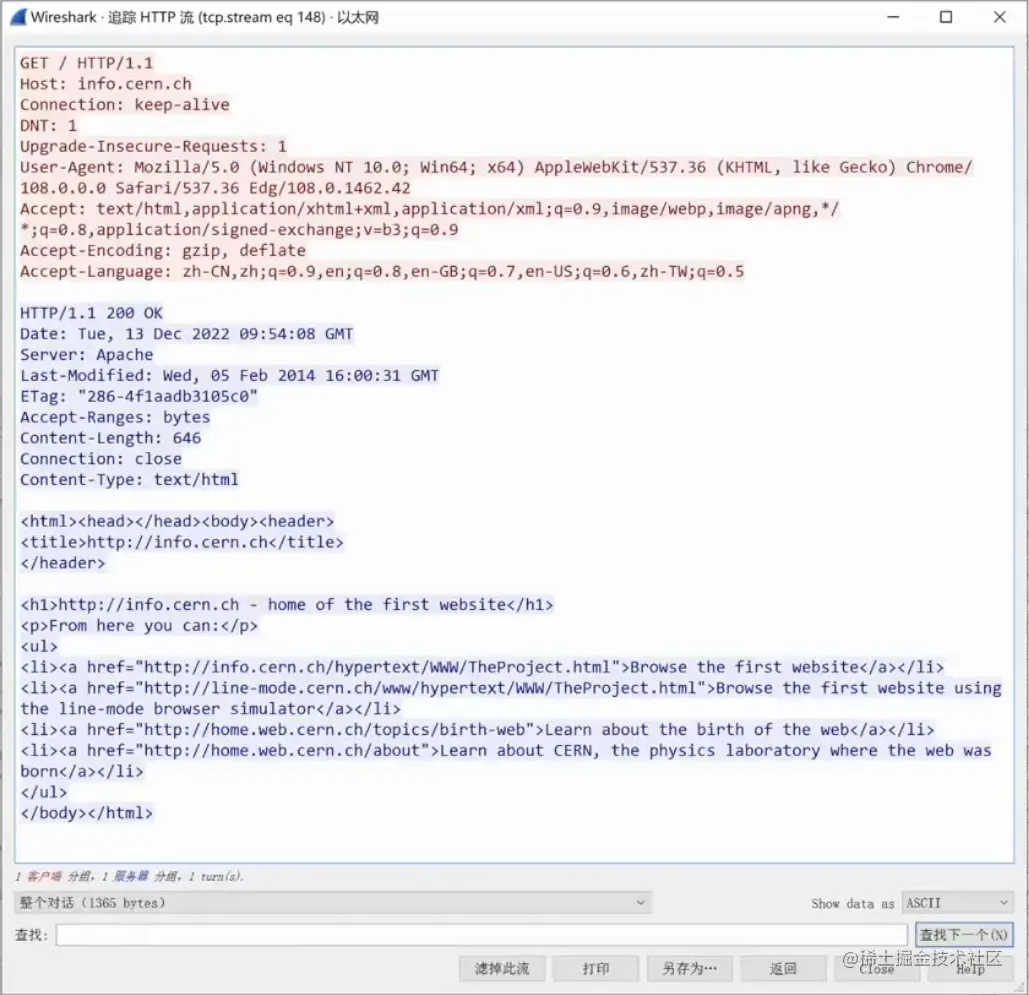

如图，我们利用基本示例诠释其结构：(红色字体为请求, 蓝色为响应) image-20230423142657229.png

请求部分（红色字体）

请求由三部分构成：请求行、消息报头、请求正文。

GET / HTTP/1.1
Host: info.cern.ch
Connection: keep-alive
DNT: 1
Upgrade-Insecure-Requests: 1
User-Agent: Mozilla/5.0 (windows NT 10.0; Win64; 64) Applewebkit/537.36 (KHTMl, like Gecko) Chrome/108.0.0.0 Safari/537,36 Edg/108.0.1462.42
Accept: text/html,application/xhtml+xml,application/xml;q=0.9,image/webp,image/apng,*/*;q=0.8application/signed-exchange;v=b3;q=0.9
Accept-Encoding: gzip，deflate
Accept-Language: zh-CN,zh;g=0.9,en;q=0.8,en-GB;q-0.7,en-US;g-0.6,zh-TW;q=0.5
  • 起始行(第一行)：包含三要素: 请求的方法 GET，请求资源路径 /，HTTP的版本 HTTP/1.1
  • Host(第二行)：指定目标的服务器域名
  • Connection(第三行)：是否需要持久连接（HTTP1.1 默认进行持久连接） keep-alive 即进行长连接
  • User-Agent(第六行)：描述客户端的信息，含操作系统、浏览器版本信息等。
  • Accept(第七行)：指定客户端能够接收的内容类型
  • Accept-Encoding(第八行)：指定浏览器可支持的web服务器返回内容的压缩编码类型
  • Accept-Language(第九行)：浏览器可以接受的语言

注：只有在发送 POST 请求时才会有请求正文，GET 方法并没有请求正文（如上方示例就没有）

响应部分（蓝色字体）

响应也由三部分构成：状态行、消息报头、响应正文。

HTTP/1.1 200 0K
Date: Tue，13 Dec 2022 09:54:08 GMT
Server: Apache
Last-Modified: wed，05 Feb 2014 16:00:31 GMT
ETag:"286-4flaadb3105c0"
Accept-Ranges: bytes
Content-Length: 112
Connection: close
Content-Type: text/html

<!DOCTYPE html>
<html><head>YDSUPER</head>
<body><h1>Hello World~</h1></body>
</html>
  • 状态行：三要素: HTTP版本、状态码、状态信息
  • Date：响应的日期和时间
  • Server：服务器软件和版本信息
  • Last-Modified：请求资源的最后修改时间
  • Accept-Ranges：是否接受获取某个实体的一部分（如文件的一部分）bytes 表示接受
  • Content-Length：响应的内容长度
  • Connection：表示连接的状态，是否持久连接。close 即服务器响应后关闭 TCP 连接
  • Content-Type：响应体的MIME类型（媒体类型）
  • 响应正文：响应体实际返回的数据，通常是HTML、JSON、XML等等格式内容

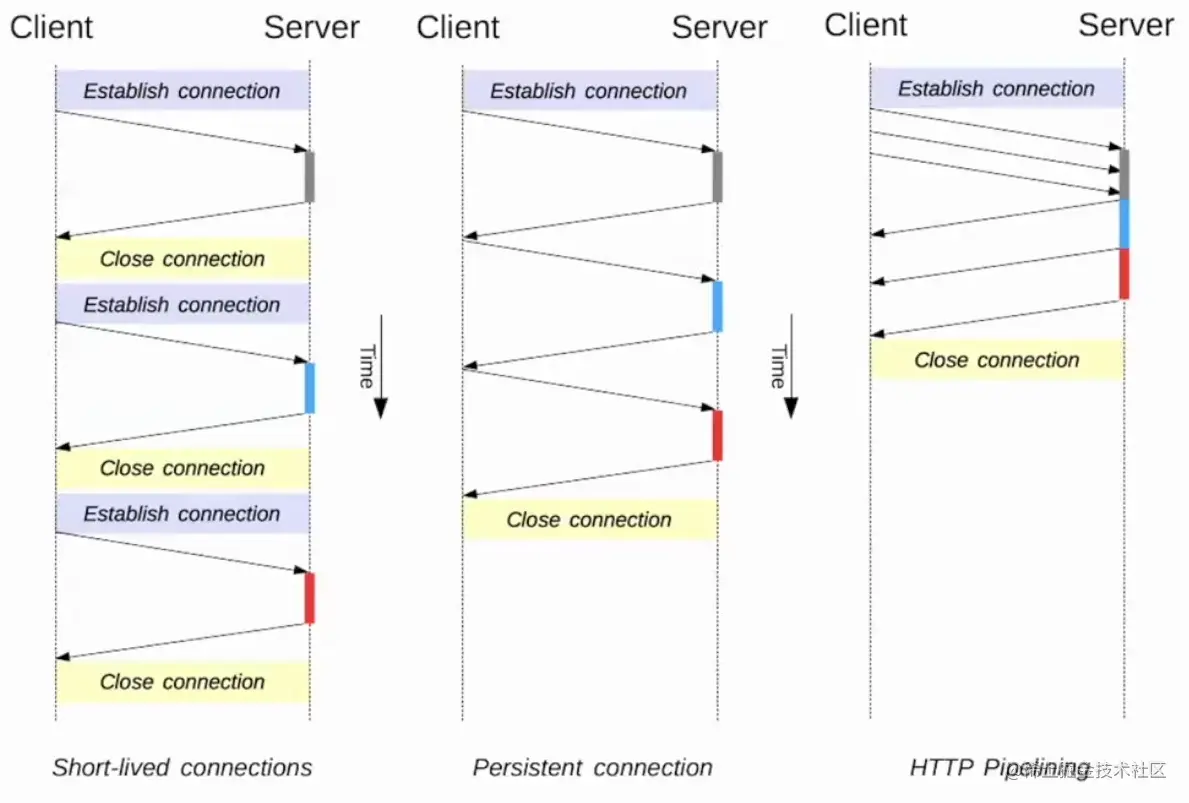

HTTP 连接模型


  • 短连接模型：HTTP1.0时代 所使用的 Short-lived connections 每次 HTTP 请求和响应都需要和服务器建立一个新的 TCP 连接。每次新建连接和关闭都会消耗性能，不适用于处理并发请求，且无法在一条连接上实现多路复用，在一个完整请求中间若插入其他请求 也会导致HTTP无法分辨这部分内容是来自哪个请求，很多数据会重复发送。
  • 持久连接模型：HTTP1.1开始默认使用持久连接模型 Persistent connection，解决了重复建立 TCP 连接的问题，但是对于队头堵塞无法很好解决，哪怕很小的请求也需要等前一个请求返回才能请求下一个请求，最终可能导致完成所有请求花费的时间远大于其实际所花费时间。
  • HTTP管线模型 ：允许在一个请求上，连续发送多个请求。服务器会按照顺序执行这些请求，依次响应。这种模型大大提高了资源利用率和性能。

HTTP1.1：无法多路复用

在一条 TCP 连接上，HTTP报文是严格按顺序的。 思考：如果服务器将2个响应交替发送，会是什么样的结果？

通过下面的示例，告诉你结果，为什么无法多路复用

// main.js
console.log('hello ydsuper');

/* style.css */
body {
  color: red;
}

上述2个代码块，分别代表不同的文件，服务器交替响应给客户端上述2个文件，下面是客户端接收到的结果

body {
console.log('hello ydsuper');
  color: red;
}

通过上述实例，客户端是无法判断哪个结果的每一行是属于哪个请求的。因此就无法实现多路复用。

HTTP2：帧

将多个http请求拆分到帧里面，每个帧都会携带来自不同http请求的数据，进行实现多路复用。

1.  +----------------------------------+
2.  |              Length(24)          |
3.  +------------+------------+----------+
4.  |  Type(8)   |  Flags(8)  |
5.  +-+----------+------------+-----------------------+
6.                  Stream Identifier(31)             |
7.  +-+===============================================+
8.  |               Frame Payload(0...)             ...
9.  +-------------------------------------------------+

解析上述帧图： 开始的3个字节：表示帧的长度 第四个字节：表示帧的类型 第五个字节：对于不同的帧有不同的含义，用于传递当前帧的一些状态 第六个字节：第一位是保留位，后面的31位代表这个帧所属流的ID 再往后：当前帧的长度，即当前帧的载荷，通过每个帧的头部信息，就可以在每个帧中分析出当前帧属于哪个流，进而可以确定每个帧的载荷属于哪个请求，最终在服务器或浏览器重组为完整的 请求和响应

通过上述方式，最终实现 HTTP2 的多路复用

帧带来的额外好处：

  • 调整响应传输的优先级
  • 头部压缩
  • Server Push

上述功能都可以通过不同的帧实现，这在 HTTP1.1 中无法实现。

思考：HTTP2 已经解决了多路复用的问题，为什么还有 HTTP3 呢？ 简单来说：HTTP3 出现的原因是 HTTP2 还不够快，也为了解决 HTTP/2 中仍然存在的一些问题和局限性 （HTTP2 在 TCP 上仍然可能出现对头堵塞）

HTTPS 在 HTTP 之上增加了一层 TLS 或者 SSL 协议 HTTP 和 TLS 的分裂 导致了 HTTPS 双倍的握手延迟，即 TCP 和 TLS 延迟

HTTP2：TCP上的队头堵塞

  • TCP 包0：包含了（包含了 style.css 的第1行内容）的 HTTP2的帧
  • TCP 包1：包含了（包含了 main.js 全部内容）的HTTP2的帧
  • TCP 包2：包含了 （包含了 style.css 的第2行内容）的 HTTP2的帧
  • TCP 包3：包含了（包含了 style.css 的第3行内容）的HTTP2的顿

HTTP2：3 RTT 启动

  1. TCP连接1个RTT 2.TLS建立连接2个RTT image-20230504114742398.png

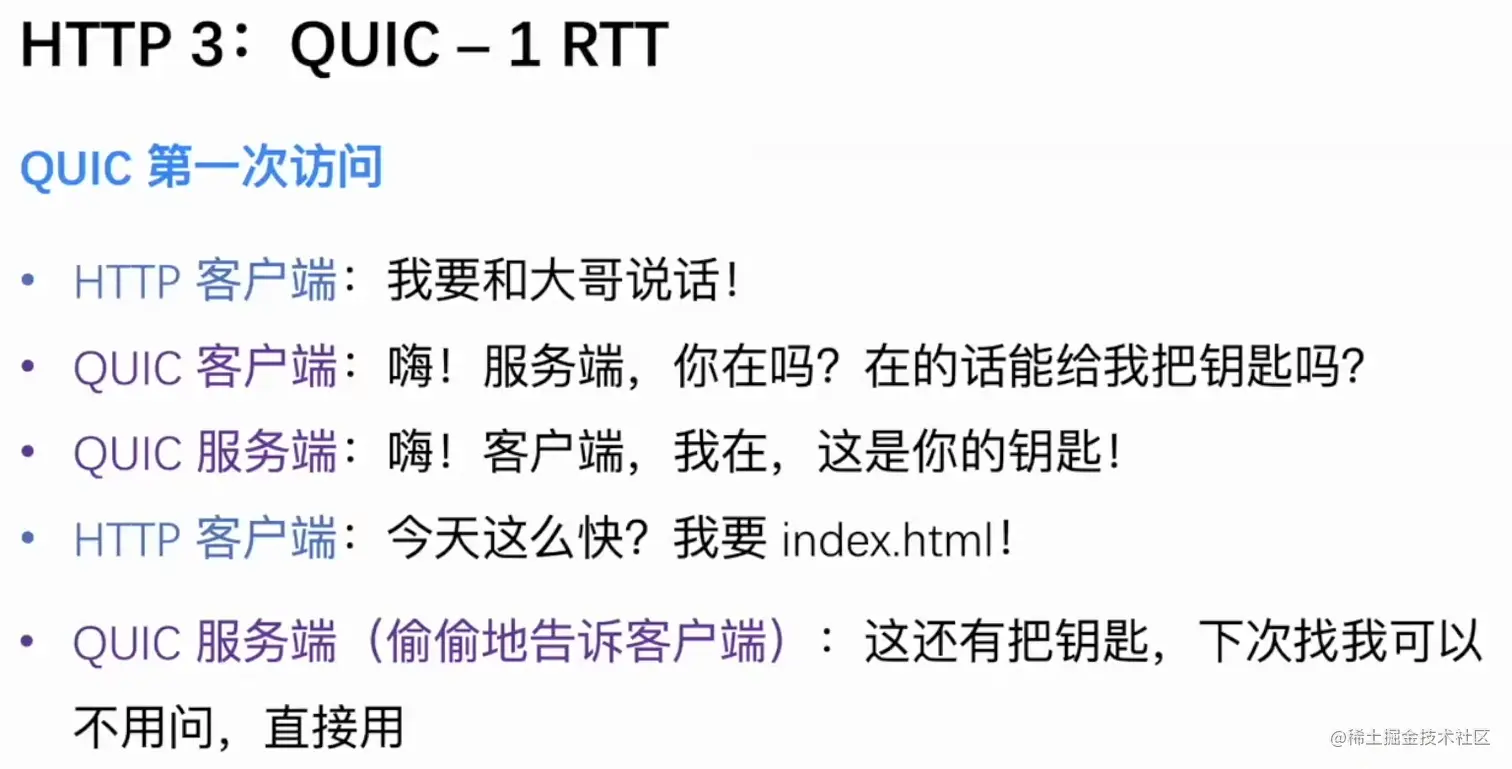

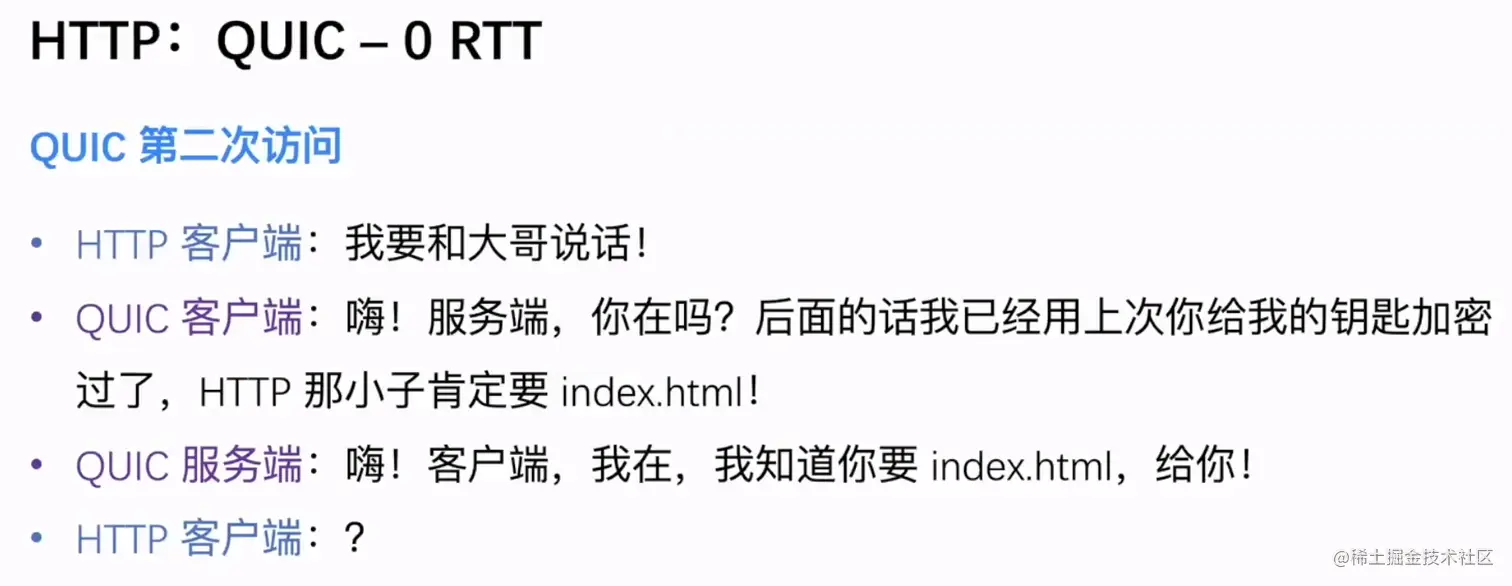

HTTP3：QUIC

全称：Quick UDP Intervet Connection

  • 现存网络设备对 TCP 和 UDP 支持已经僵化
  • UDP 不靠谱但是 QUIC 靠谱（包丢了就不管了）
  • QU1C 可以为除HTP协议以外的应用层协议提供支持 image-20230504121213736.png image-20230504141242140.png

CDN

普通服务器：

  • 无法突破物理界限的
  • 重复发送相同内容，消耗相同的流量和金钱
  • 流量高峰顶不住

CDN：

  • DNS劫持

    • 域名解析一般由网站自己处理
    • 要加速的域名则重定向到 CDN 广商的域名解析服务处理
    • CDN 厂商根据来源确定最近的 CDN 服务器的 IP
    • 用户直接访问最近的 CDN 服务器

  • 缓存策略

    • 拉策略（用户自己选
    • 推策略（直接发给客户

WebSocket

  • 有状态的持久连接
  • 服务端可以主动推送消息
  • 用 WebSocket 发送消息延迟比 HTTP 低
// 服务端代码
const { WebSocketServer } = require('ws');
const wss = new WebSocketServer({ port: 808 });
wss.on('connection', function,connection(ws) [
  // 有新连接时监听来自客户端的消息
  ws.on('message', function message(data) {
    // 打印收到的消息，再把消息原封不动地发回给客户端
    console.log('received: %s', data); ws.send(data);
1);

// 客户端代码
const WebSocket = require('ws');
const ws = new WebSocket('ws://localhost:880');
ws.on('open', function open() {
  //当连接建立时，向服务端端发送一条消息
  ws.send( ' something');)
});
 ws.on( 'message', function message(data) {
   //当收到来自服务端的消息时，打印出来
   console.log('received: %s',data)1);
 })

小结

  • HTTP 1 2 3 的演进历史
  • CDN 解决了 HTTP 协议之外的问题
  • WebSocket 从 HTTP 协议升级而来

四、网络安全

网络安全三要素

  • 机密性：攻击者无法获取通信内容
  • 完整性：攻击者对内容进行篡改时能被发现
  • 身份验证：攻击者无法伪装成通信双方的任意一方与另一方通信

对称加密和非对称加密

  • 对称加密：加密、解密用同样的密钥

  • 非对称加密：加密、解密是要不同的密钥（公钥和私钥），而且公钥加密只能用私钥解密，私钥加密只能用公钥解密·

密码散列函数（哈希函数）

  • 输入：任意长度的内容
  • 输出：固定长度的哈希值
  • 性质：找到两个不同的输入使之经过密码散列函数后有相同的哈希值，在计算上是不可能的

机密性

  • 加密需要加密算法和密钥等信息（统称为秘密信息）
  • 网络是明文的，不安全

完整性和身份验证

完整性和身份验证相互关联

  • 我向银行申请转账
  • 银行需要确认
    1. 此请求真的是我本人发起的
    2. 目标账户和转账金额没有被纂改

如何实现机密性

  • 已知：网络是明文的
  • 如果双方可以通过明文通信商量出秘密信息，那么攻击者也可以
  • 所以想要通过明文通信交换秘密信息，通信双方需要先有秘密信息

如何实现完整性

  • 密码散列函数性质：找到两个不同的输入使之经过密码散列函数后有相同的哈希值，在计算上是不可能的

  • 有明文m，密码散列函数 H

  • 计算 H(m) 获得哈希值 h

  • 将m和h组合成新信息 m+h

  • 接收方拆分 m+h，重新计算 H(m) 得 h'，对比 h'和h

  • 有明文 m，密码散列函数 H，以及一个密 s

  • 计算 H(m + s) 获得哈希值 h

  • 将m和h 组合成新信息m +h

  • 接收方拆分m +h，重新计算 H(m + s) 得 h’，对比 h’ 和h

所以想要实现完整性，通信双方需要先有秘密信息

如何实现身份验证

  • 签名：用于鉴别身份和防止伪造

  • 非对称加密性质：加密、解密使用不同的密钥（公钥和私钥），而且公钥加密只能用私钥解密、私钥加密只能用公钥解密

  • 蟹老板用自己的私钥对信件进行加密，并发送给海绵宝宝

  • 海绵宝宝使用蟹老板的公钥进行解密，获得原文

  • 保证了机密性、完整性和身份验证

  • 数字签名: 对明文内容的哈希值使用私钥加密，验证者使用公钥验证

  • 数字签名(指纹) = 私钥加密（密码散列函数（原文））

  • 消息 = 原文 + 数字签名

  • 一般用于对公开内容（如包含公的证书）进行数字签名，防止篡改

HTTPS

把 HTTP 的铭文换成密文，再验证身份，即 HTTPS

HTTPS = HTTP = TLS TLS = 身份验证 + 加解密 身份验证靠 PKI（Public Key Infrastructure，公钥基础设施）

服务端身份验证靠 PKI，客户端身份验证靠 HTTP 协议

小结

  • 网络安全三要素: 机密性、完整性和身份验证
  • 在没有提前交换秘密信息的前提下，无法在不安全的信道交换秘密信息
  • PKI 保证了普通用户不需要“面对面”和根证书机构交换根证书
  • HTTPS 使用 PKI 完成了除客户端身份验证以外的特性，客户端身份验证靠HTTP 协议实现

总结
