1. 什么是I/O

在计算机操作系统中，所谓的I/O就是输入（Input）和输出（Output），也可以理解为读（Read）和写（Write)，针对不同的对象，I/O模式可以划分为磁盘IO模型和网络IO模型。

IO操作会涉及到用户空间和内核空间的转换，先来理解以下规则：

内存空间分为用户空间和内核空间，也称为用户缓冲区和用户缓冲区
用户的应用程序不能直接操作内核空间，需要将数据从内核空间拷贝到用户空间才能使用
无论是read操作，还是write操作，都只能在内核空间里执行
磁盘IO和网络IO请求加载到内存的数据都是先放在内核空间的

再来看看所谓的读（Read）和写（Write)操作：

读操作：操作系统检查内核缓冲区有没有需要的数据，如果内核缓冲区已经有需要的数据了，那么就直接把内核空间的数据copy到用户空间，供用户的应用程序使用。如果内核缓冲区没有需要的数据，对于磁盘IO，直接从磁盘中读取到内核缓冲区（这个过程可以不需要cpu参与）。而对于网络IO，应用程序需要等待客户端发送数据，如果客户端还没有发送数据，对应的应用程序将会被阻塞，直到客户端发送了数据，该应用程序才会被唤醒，从Socket协议找中读取客户端发送的数据到内核空间，然后把内核空间的数据copy到用户空间，供应用程序使用。
写操作：用户的应用程序将数据从用户空间copy到内核空间的缓冲区中（如果用户空间没有相应的数据，则需要从磁盘—>内核缓冲区—>用户缓冲区依次读取），这时对用户程序来说写操作就已经完成，至于什么时候再写到磁盘或通过网络发送出去，由操作系统决定。除非应用程序显示地调用了sync命令，立即把数据写入磁盘，或执行flush()方法，通过网络把数据发送出去。

绝大多数磁盘IO和网络IO的读写操作都是上述过程，除了零拷贝。

2. 磁盘IO

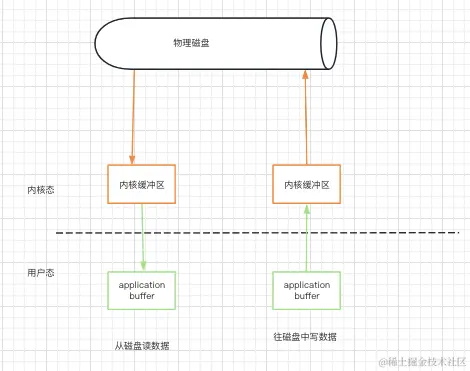

磁盘IO的流程如下图所示：

（1）读操作

当应用程序调用read()方法时，操作系统检查内核缓冲区中是否存在需要的数据，如果存在，那么就直接把内核空间的数据copy到用户空间，供用户的应用程序使用。如果内核缓冲区没有需要的数据，通过通过DMA方式从磁盘中读取数据到内核缓冲区，然后由CPU控制，把内核空间的数据copy到用户空间。

这个过程会涉及到两次缓冲区copy，第一次是从磁盘的缓冲区到内核缓冲区，第二次是从内核缓冲区到用户缓冲区（或应用缓冲区），第一次是cpu的copy，第二次是DMA的copy。

（2）写操作

当应用程序调用write()方法时，应用程序将数据从用户空间copy到内核空间的缓冲区中（如果用户空间没有相应的数据，则需要从磁盘—>内核缓冲区—>用户缓冲区依次读取），这时对用户程序来说写操作就已经完成，至于什么时候把数据再写到磁盘（从内核缓冲区到磁盘的写操作也由DMA控制，不需要cpu参与），由操作系统决定。除非应用程序显示地调用了sync命令，立即把数据写入磁盘。

如果应用程序没准备好写的数据，则必须先从磁盘读取数据才能执行写操作，这时会涉及到四次缓冲区的copy，第一次是从磁盘的缓冲区到内核缓冲区，第二次是从内核缓冲区到用户缓冲区，第三次是从用户缓冲区到内核缓冲区，第四次是从内核缓冲区写回到磁盘。前两次是为了读，后两次是为了写。这其中有两次cpu拷贝，两次DMA copy。

（3）磁盘IO的延时

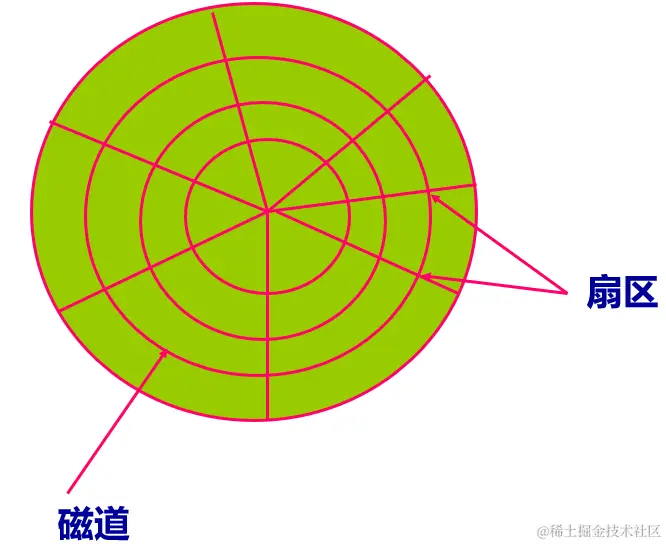

为了读或写，磁头必须能移动到所指定的磁道上，并等待所指定的扇区的开始位置旋转到磁头下，然后再开始读或写数据。磁盘IO的延时分成以下三部分：

寻道时间：把磁头移动到指定磁道上所经历的时间
旋转延迟时间：指定扇区移动到磁头下面所经历的时间
传输时间：数据的传输时间（数据读出或写入的时间）

3. 网络IO

传统的IO模式，主要包括 read 和 write 过程：

read：把数据从磁盘读取到内核缓冲区，再拷贝到用户缓冲区
write：先把数据写入到 socket缓冲区，最后写入网卡设备

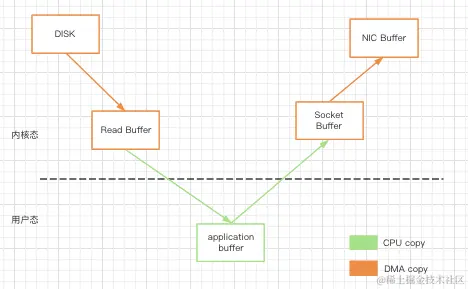

流程图如下：

用户空间的应用程序通过read()函数，向操作系统发起IO调用，上下文从用户态到切换到内核态，然后再通过 DMA 控制器将数据从磁盘文件中读取到内核缓冲区
接着CPU将内核空间缓冲区的数据拷贝到用户空间的数据缓冲区，然后read系统调用返回，而系统调用的返回又会导致上下文从内核态切换到用户态
用户空间的应用程序通过write()函数向操作系统发起IO调用，上下文再次从用户态切换到内核态；接着CPU将数据从用户缓冲区复制到内核空间的 socket 缓冲区（也是内核缓冲区，只不过是给socket使用），然后write系统调用返回，再次触发上下文切换
最后异步传输socket缓冲区的数据到网卡，也就是说write系统调用的返回并不保证数据被传输到网卡

在传统的数据 IO 模式中，读取一个磁盘文件，并发送到远程端的服务，就共有四次用户空间与内核空间的上下文切换，四次数据复制，包括两次 CPU 数据复制，两次 DMA 数据复制。但两次 CPU 数据复制才是最消耗资源和时间的，这个过程还需要内核态和用户态之间的来回切换，而CPU资源十分宝贵，要拷贝大量的数据，还要处理大量的任务，如果能把 CPU 的这两次拷贝给去除掉，既能节省CPU资源，还可以避免内核态和用户态之间的切换。而零拷贝技术就是为了解决这个问题

网络IO的写操作也有四次缓冲区的copy，第一次是从磁盘缓冲区到内核缓冲区（由cpu控制），第二次是内核缓冲区到用户缓冲区（DMA控制），第三次是用户缓冲区到内核缓冲区的Socket Buffer（由cpu控制），第四次是从内核缓冲区的Socket Buffer到网卡设备（由DMA控制）。四次缓冲区的copy工作两次由cpu控制，两次由DMA控制。

（3）网络IO的延时

网络IO主要延时是由：服务器响应延时+带宽限制+网络延时+跳转路由延时+本地接收延时决定。一般为几十到几千毫秒，受环境影响较大。所以，一般来说，网络IO延时要大于磁盘IO延时。

4. IO中断与DMA

以前传统的IO读写是通过中断由cpu控制的，为了减少CPU对I/O的干预，引入了直接存储器访问方式（DMA）方式。在DMA方式下，数据的传送是在DMA的控制下完成的，不需要cpu干预，所以CPU和I/O设备可以并行工作，提高了效率。

（Direct Memory Access，直接内存访问）：DMA 本质上是一块主板上独立的芯片，允许外设设备直接与内存存储器进行数据传输，并且不需要CPU参与的技术

现在来看看它们各自的原理：

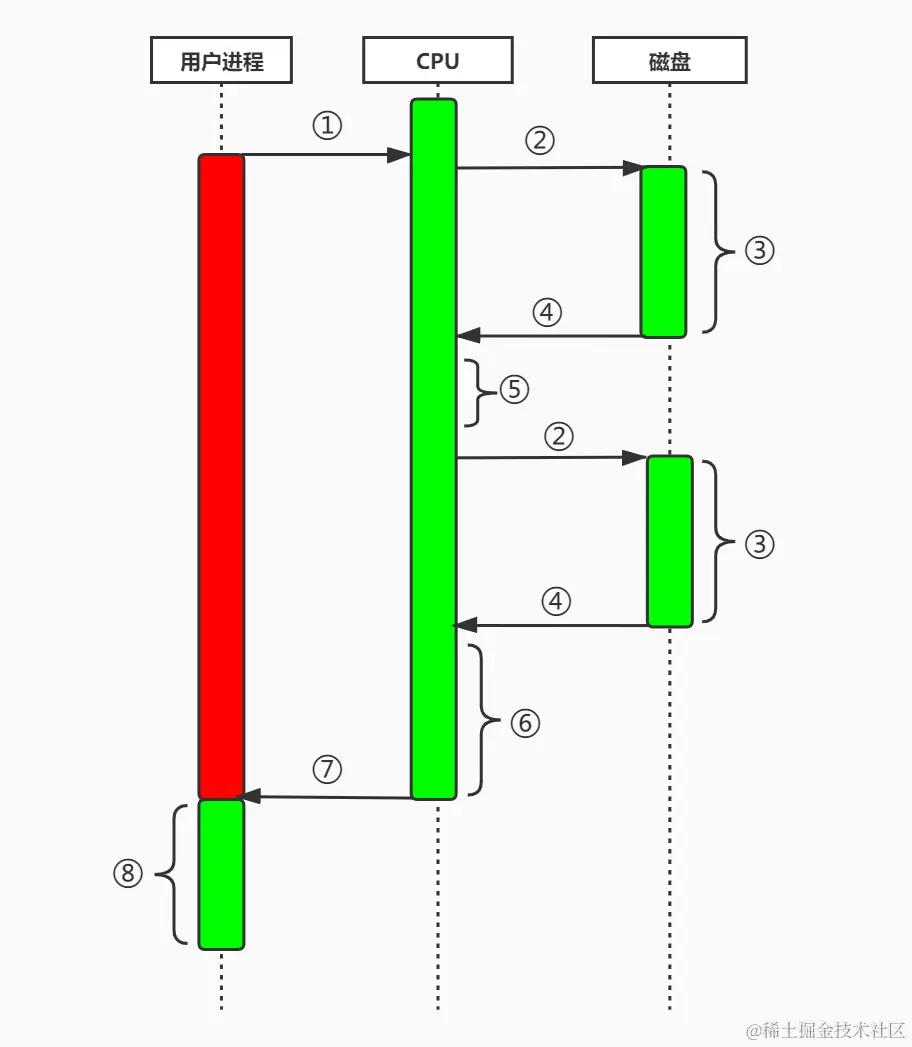

（1）IO中断原理

用户进程通过read等系统调用接口向操作系统（即CPU）发出IO请求，请求读取数据到自己的用户内存缓冲区中，然后该进程进入阻塞状态。
操作系统收到用户进程的请求后，进一步将IO请求发送给磁盘。
磁盘驱动器收到内核的IO请求后，把数据读取到自己的缓冲区中，此时不占用CPU。当磁盘的缓冲区被读满之后，向内核发起中断信号告知自己缓冲区已满。
内核收到磁盘发来的中断信号，使用CPU将磁盘缓冲区中的数据copy到内核缓冲区中。
如果内核缓冲区的数据少于用户申请读的数据，则重复步骤2、3、4，直到内核缓冲区的数据符合用户的要求为止。
内核缓冲区的数据已经符合用户的要求，CPU停止向磁盘IO请求。
CPU将数据从内核缓冲区拷贝到用户缓冲区，同时从系统调用中返回。
用户进程读取到数据后继续执行原来的任务。

中断IO缺点：每次IO请求都需要CPU多次参与。

（2）DMA原理

用户进程通过read等系统调用接口向操作系统（即CPU）发出IO请求，请求读取数据到自己的用户内存缓冲区中，然后该进程进入阻塞状态。
操作系统收到用户进程的请求后，进一步将IO请求发送给DMA，然后CPU就可以去干别的事了。
DMA将IO请求转发给磁盘。
磁盘驱动器收到内核的IO请求后，把数据读取到自己的缓冲区中，当磁盘的缓冲区被读满后，向DMA发起中断信号告知自己缓冲区已满。
DMA收到磁盘驱动器的信号，将磁盘缓存中的数据copy到内核缓冲区中，此时不占用CPU（IO中断这里是占用CPU的）。
如果内核缓冲区的数据少于用户申请读的数据，则重复步骤3、4、5，直到内核缓冲区的数据符合用户的要求为止。
内核缓冲区的数据已经符合用户的要求，DMA停止向磁盘IO请求。
DMA发送中断信号给CPU。
CPU收到DMA的信号，知道数据已经准备好，于是将数据从内核空间copy到用户空间，系统调用返回。
用户进程读取到数据后继续执行原来的任务。

跟IO中断模式相比，DMA模式下，DMA就是CPU的一个代理，它负责了一部分的拷贝工作，从而减轻了CPU的负担。

需要注意的是，DMA承担的工作是从磁盘的缓冲区到内核缓冲区或网卡设备到内核的soket buffer的拷贝工作，以及内核缓冲区到磁盘缓冲区或内核的soket buffer到网卡设备的拷贝工作，而内核缓冲区到用户缓冲区之间的拷贝工作仍然由CPU负责。

5. 零拷贝IO

由于零拷贝在内核空间中完成所有的内存拷贝，可以最大化使用 socket 缓冲区的可用空间，从而提高了一次系统调用中处理的数据量，进一步降低了上下文切换次数。零拷贝技术基于 PageCache，而 PageCache 缓存了最近访问过的数据，提升了访问缓存数据的性能，同时，为了解决机械磁盘寻址慢的问题，它还协助 IO 调度算法实现了 IO 合并与预读（这也是顺序读比随机读性能好的原因），这进一步提升了零拷贝的性能。

Linux 中实现的零拷贝方式

方式一：mmap + write 实现的零拷贝

#include <sys/mman.h>
void *mmap(void *start, size_t length, int prot, int flags, int fd, off_t offset)

addr：指定映射的虚拟内存地址
length：映射的长度
prot：映射内存的保护模式
flags：指定映射的类型
fd:进行映射的文件句柄
offset:文件偏移量

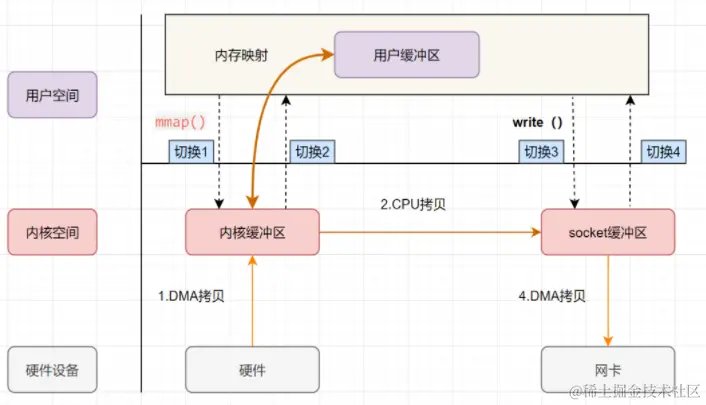

在传统 IO 模式的4次内存拷贝中，与物理设备相关的2次拷贝（把磁盘数据拷贝到内存以及把数据从内存拷贝到网卡）是必不可少的。但与用户缓冲区相关的2次拷贝都不是必需的，如果内核在读取文件后，直接把内核缓冲区中的内容拷贝到 Socket 缓冲区，待到网卡发送完毕后，再通知进程，这样就可以减少一次 CPU 数据拷贝了。而内存映射mmap 就是通过前面介绍的方式实现零拷贝的，它的核心就是操作系统把内核缓冲区与应用程序共享，将一段用户空间内存映射到内核空间，当映射成功后，用户对这段内存区域的修改可以直接反映到内核空间；同样地，内核空间对这段区域的修改也直接反映用户空间。正因为有这样的映射关系, 就不需要在用户态与内核态之间拷贝数据，提高了数据传输的效率，这就是内存直接映射技术。具体示意图如下：

用户应用程序通过 mmap() 向操作系统发起 IO调用，上下文从用户态切换到内核态；然后通过 DMA 将数据从磁盘中复制到内核空间缓冲区
mmap 系统调用返回，上下文从内核态切换回用户态（这里不需要将数据从内核空间复制到用户空间，因为用户空间和内核空间共享了这个缓冲区）
用户应用程序通过 write() 向操作系统发起 IO调用，上下文再次从用户态切换到内核态。接着 CPU 将数据从内核空间缓冲区复制到内核空间 socket 缓冲区；write 系统调用返回，导致内核空间到用户空间的上下文切换
DMA 异步将 socket 缓冲区中的数据拷贝到网卡

mmap 的零拷贝 I/O 进行了4次用户空间与内核空间的上下文切换，以及3次数据拷贝；其中3次数据拷贝中包括了2次 DMA 拷贝和1次 CPU 拷贝。所以 mmap 通过内存地址映射的方式，节省了数据IO过程中的一次CPU数据拷贝以及一半的内存空间

方式二：sendfile 实现的零拷贝

#include <sys/sendfile.h>
ssize_t sendfile(int out_fd, int in_fd, off_t *offset, size_t count);

out_fd:为待写入内容的文件描述符，一个socket描述符。，
in_fd:为待读出内容的文件描述符，必须是真实的文件，不能是socket和管道。
offset：指定从读入文件的哪个位置开始读，如果为NULL，表示文件的默认起始位置。
count：指定在fdout和fdin之间传输的字节数。

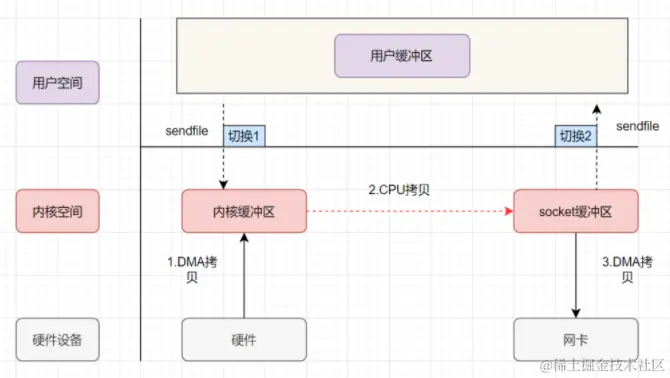

只要我们的代码执行 read 或者 write 这样的系统调用，一定会发生 2 次上下文切换：首先从用户态切换到内核态，当内核执行完任务后，再切换回用户态交由进程代码执行。因此，如果想减少上下文切换次数，就一定要减少系统调用的次数，解决方案就是把 read、write 两次系统调用合并成一次，在内核中完成磁盘与网卡的数据交换。在 Linux 2.1 版本内核开始引入的 sendfile 就是通过这种方式来实现零拷贝的，具体流程图如下：

用户应用程序发出 sendfile 系统调用，上下文从用户态切换到内核态；然后通过 DMA 控制器将数据从磁盘中复制到内核缓冲区中
然后CPU将数据从内核空间缓冲区复制到 socket 缓冲区
sendfile 系统调用返回，上下文从内核态切换到用户态
DMA 异步将内核空间 socket 缓冲区中的数据传递到网卡

通过 sendfile 实现的零拷贝I/O使用了2次用户空间与内核空间的上下文切换，以及3次数据的拷贝。其中3次数据拷贝中包括了2次DMA拷贝和1次CPU拷贝。那能不能将CPU拷贝的次数减少到0次呢？答案肯定是有的，那就是带 DMA 收集拷贝功能的 sendfile

方式三：带 DMA 收集拷贝功能的 sendfile 实现的零拷贝

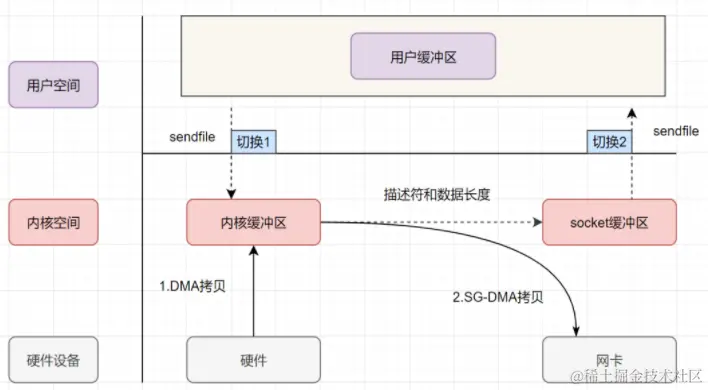

Linux 2.4 版本之后，对 sendfile 做了升级优化，引入了 SG-DMA技术，其实就是对DMA拷贝加入了 scatter/gather 操作，它可以直接从内核空间缓冲区中将数据读取到网卡，无需将内核空间缓冲区的数据再复制一份到 socket 缓冲区，从而省去了一次 CPU拷贝。具体流程如下：

用户应用程序发出 sendfile 系统调用，上下文从用户态切换到内核态；然后通过 DMA 控制器将数据从磁盘中复制到内核缓冲区中
接下来不需要CPU将数据复制到 socket 缓冲区，而是将相应的文件描述符信息复制到 socket 缓冲区，该描述符包含了两种的信息：①内核缓冲区的内存地址、②内核缓冲区的偏移量
sendfile 系统调用返回，上下文从内核态切换到用户态
DMA 根据 socket 缓冲区中描述符提供的地址和偏移量直接将内核缓冲区中的数据复制到网卡

带有 DMA 收集拷贝功能的 sendfile 实现的 I/O 使用了2次用户空间与内核空间的上下文切换，以及2次数据的拷贝，而且这2次的数据拷贝都是非CPU拷贝，这样就实现了最理想的零拷贝I/O传输了，不需要任何一次的CPU拷贝，以及最少的上下文切换

Java实现零拷贝的方式

方式一：mmap + write 的零拷贝方式

FileChannel 的 map() 方法产生的 MappedByteBuffer：FileChannel 提供了 map() 方法，该方法可以在一个打开的文件和 MappedByteBuffer 之间建立一个虚拟内存映射，MappedByteBuffer 继承于 ByteBuffer；该缓冲器的内存是一个文件的内存映射区域。map() 方法底层是通过 mmap 实现的，因此将文件内存从磁盘读取到内核缓冲区后，用户空间和内核空间共享该缓冲区。mmap的小demo如下：

public class MmapTest {

    public static void main(String[] args) {
        try {
            FileChannel readChannel = FileChannel.open(Paths.get("./jay.txt"), StandardOpenOption.READ);
            MappedByteBuffer data = readChannel.map(FileChannel.MapMode.READ_ONLY, 0, 1024 * 1024 * 40);
            FileChannel writeChannel = FileChannel.open(Paths.get("./siting.txt"), StandardOpenOption.WRITE, StandardOpenOption.CREATE);
            //数据传输
            writeChannel.write(data);
            readChannel.close();
            writeChannel.close();
        }catch (Exception e){
            System.out.println(e.getMessage());
        }
    }
}

方式二：sendfile 的零拷贝方式

FileChannel 的 transferTo、transferFrom 如果操作系统底层支持的话，transferTo、transferFrom也会使用 sendfile 零拷贝技术来实现数据的传输
sendfile 的 demo 如下：

@Override
public long transferFrom(FileChannel fileChannel, long position, long count) throws IOException {
   return fileChannel.transferTo(position, count, socketChannel);
}

sendfile 的 demo 如下：

public class SendFileTest {
    public static void main(String[] args) {
        try {
            FileChannel readChannel = FileChannel.open(Paths.get("./jay.txt"), StandardOpenOption.READ);
            long len = readChannel.size();
            long position = readChannel.position();

            FileChannel writeChannel = FileChannel.open(Paths.get("./siting.txt"), StandardOpenOption.WRITE, StandardOpenOption.CREATE);
            //数据传输
            readChannel.transferTo(position, len, writeChannel);
            readChannel.close();
            writeChannel.close();
        } catch (Exception e) {
            System.out.println(e.getMessage());
        }
    }
}
