三、块设备驱动

3.1、概念

块设备驱动支持缓冲区，字符不支持
块和字符是2种不同访问策略同一设备可以同时支持块和字符访问设备物理特性，觉得更适合那种访问块设备驱动更适合存储设备
块设备可以随机访问，字符只能顺序访问 nand，sd卡随机等同于顺序效率；硬盘等顺序效率高
扇区（sector）块的本身特性，512倍数块（block）内核对文件系统处理基本单位，多个扇区段（section）多个块组成页（page）映射管理基本单位，虚拟内存映射应用层对块访问，直接操作/dev/block，/dev/sda

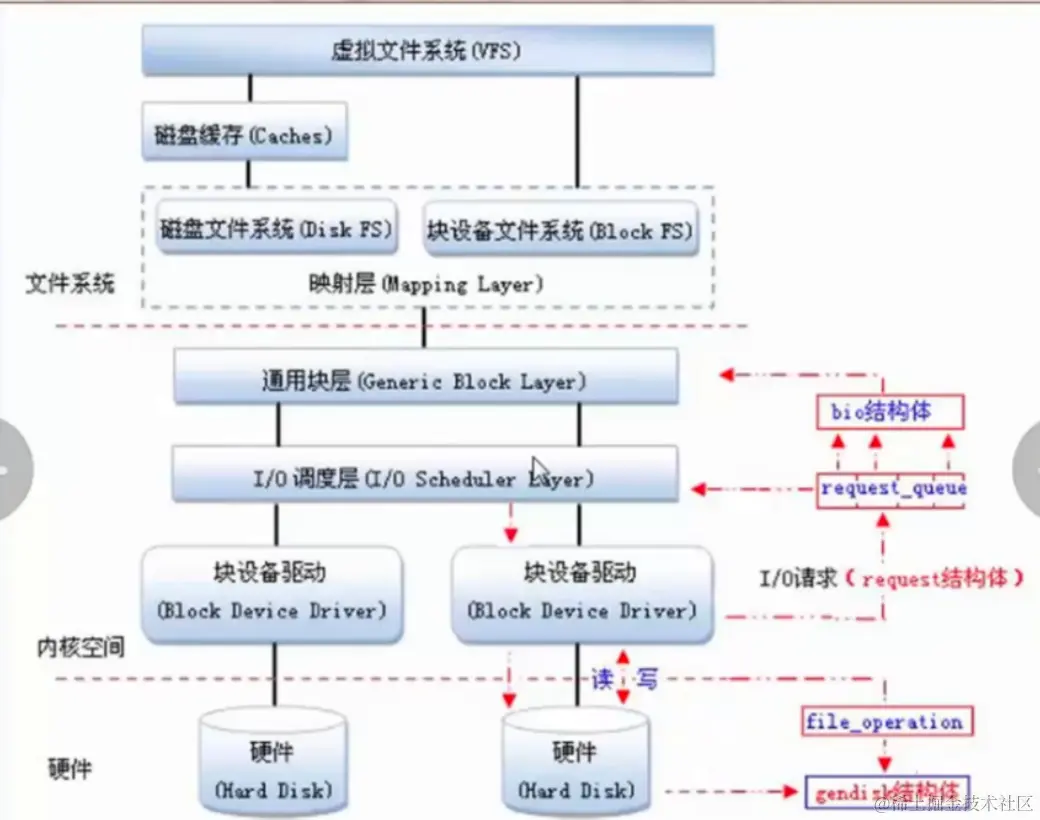

3.2、框图

虚拟文件系统vfs，把各种文件系统变成一类方便操作
结构体 request，对设备的操作读写 request_queue，操作队列 bio，管理一个请求 gendisk，表示一个磁盘设备或分区

3.3、实践

查看驱动 lsmod ls /dev cat /proc/devices cat /proc/partitions
格式化，挂载 mkfs.ext2 /dev/xxx mount －t ext2 /dev/xxx /xxx unmount /xxx 之后正常操作目录
驱动代码
1. 使用第一种实现路线虚拟出来的设备
2. 安装
  1. register_blkdev 注册主设备驱动
  2. 实例化 gendlisk 设备结构体
    1. 结构体里有主设备号，等待队列，operation结构体，dev下的文件名，等
  3. 实例化 request_queue 等待队列
    1. blk_init_queue 参数1，回调函数，处理request请求参数2，自旋锁，会提供给等待队列
  4. set_capacity 设置设备容量
  5. add_disk 注册
3. 处理request回调函数 blk_fetch_queue 从队列中取出一个请求然后判断是读还是写请求，操作硬件

#include <linux/module.h>
#include <linux/slab.h>
#include <linux/errno.h>
#include <linux/interrupt.h>
#include <linux/mm.h>
#include <linux/fs.h>
#include <linux/kernel.h>
#include <linux/timer.h>
#include <linux/genhd.h>
#include <linux/hdreg.h>
#include <linux/ioport.h>
#include <linux/init.h>
#include <linux/wait.h>
#include <linux/blkdev.h>
#include <linux/blkpg.h>
#include <linux/delay.h>
#include <linux/io.h>
#include <asm/system.h>
#include <asm/uaccess.h>
#include <asm/dma.h>


#define RAMBLOCK_SIZE (1024*1024)               // 1MB，2048扇区

static struct gendisk *my_ramblock_disk;        // 磁盘设备的结构体
static struct request_queue *my_ramblock_queue; // 等待队列
static DEFINE_SPINLOCK(my_ramblock_lock);
static int major;
static unsigned char *my_ramblock_buf;          // 虚拟块设备的内存指针


static void do_my_ramblock_request(struct request_queue *q)
{

    struct request *req;
    static int r_cnt = 0;           //实验用，打印出驱动读与写的调度方法
    static int w_cnt = 0;

    req = blk_fetch_request(q);

    while (NULL != req)
    {
        unsigned long start = blk_rq_pos(req) *512;
        unsigned long len = blk_rq_cur_bytes(req);

        if(rq_data_dir(req) == READ)
        {
            // 读请求
            memcpy(req->buffer, my_ramblock_buf + start, len);  //读操作，
            printk("do_my_ramblock-request read %d times\n", r_cnt++);
        }
        else
        {
            // 写请求
            memcpy( my_ramblock_buf+start, req->buffer, len);   //写操作
            printk("do_my_ramblock request write %d times\n", w_cnt++);
        }

        if(!__blk_end_request_cur(req, 0))
        {
            req = blk_fetch_request(q);
        }
    }
}


static int blk_ioctl(struct block_device *dev, fmode_t no, unsigned cmd, unsigned long arg)
{
    return -ENOTTY;
}

static int blk_open (struct block_device *dev , fmode_t no)
{
    printk("11111blk mount succeed\n");
    return 0;
}
static int blk_release(struct gendisk *gd , fmode_t no)
{
    printk("11111blk umount succeed\n");
    return 0;
}

static const struct block_device_operations my_ramblock_fops =
{
    .owner      = THIS_MODULE,
    .open       = blk_open,
    .release    = blk_release,
    .ioctl      = blk_ioctl,
};

static int my_ramblock_init(void)
{
    major = register_blkdev(0, "my_ramblock");
    if (major < 0)
    {
        printk("fail to regiser my_ramblock\n");
        return -EBUSY;
    }

    // 实例化
    my_ramblock_disk = alloc_disk(1);       //次设备个数 ，分区个数 +1

    //分配设置请求队列，提供读写能力
    my_ramblock_queue = blk_init_queue(do_my_ramblock_request, &my_ramblock_lock);
    //设置硬盘属性
    my_ramblock_disk->major = major;
    my_ramblock_disk->first_minor = 0;
    my_ramblock_disk->fops = &my_ramblock_fops;
    sprintf(my_ramblock_disk->disk_name, "my_ramblcok");        // /dev/name
    my_ramblock_disk->queue = my_ramblock_queue;
    set_capacity(my_ramblock_disk, RAMBLOCK_SIZE / 512);
    /* 硬件相关操作 */
    my_ramblock_buf = kzalloc(RAMBLOCK_SIZE, GFP_KERNEL);
    add_disk(my_ramblock_disk);             // 向驱动框架注册一个disk或者一个partation的接口

    return 0;
}


static void my_ramblock_exit(void)
{
    unregister_blkdev(major, "my_ramblock");
    del_gendisk(my_ramblock_disk);
    put_disk(my_ramblock_disk);
    blk_cleanup_queue(my_ramblock_queue);
    kfree(my_ramblock_buf);
}

module_init(my_ramblock_init);
module_exit(my_ramblock_exit);

MODULE_LICENSE("GPL");
