2.3、平台总线（驱动模型）


  1. 平台总线的设计是基于设备模型的
  2. 实现device(中断/地址)和driver(操作逻辑)分离
  3. 实现一个driver代码能够驱动多个平台相似的模块

2.3.1、平台总线工作流程

  1. bus中注册platform
  2. 提供platform_device和platform_driver结构体
  3. platform的match函数匹配设备和驱动 匹配成功，driver的probe函数初始化驱动和安装
  4. platform的注册是通过下面的注册安装函数完成
  5. platdata设备注册时有关数据，如gpio等 这些数据在match后由设备提供给驱动 驱动是没有数据的，算法数据分离 保持驱动的独立和适应性

2.3.2、平台总线三要素

设备，驱动分离 算法，数据分离 为了设备驱动相遇probe执行

  1. bus总线对象

    1. 不需要自己创建，开机的时候自动创建。结构体对象

      struct bus_type platform_bus_type = {
    .name        = "platform",
    .dev_groups    = platform_dev_groups,
    .match        = platform_match,
    .uevent        = platform_uevent,
    .pm        = &platform_dev_pm_ops,
};

    2. linux内核自动匹配设备驱动，匹配规则

      1. 优先匹配pdriver中的id_table,里面包含了支持不同的平台的名字
      2. 直接匹配driver中名字和device中名字

  2. device设备对象

    1. 为驱动提供硬件信息，描述性内容。结构体对象

      struct platform_device {
    const char  *name;  //用于做匹配
    int     id;  // 一般都是直接给-1
    struct device   dev; // 继承了device父类
    u32     num_resources; // 资源的个数
    struct resource *resource; // 资源：包括了一个设备的地址和中断
}

    2. 注册和注销

      int  platform_device_register(struct platform_device * pdev)；
void  platform_device_unregister(struct platform_device * pdev);

  3. driver驱动对象

    1. 实现功能接口，动作性描述。结构体对象

      struct platform_driver {
        int (*probe)(struct platform_device *); //匹配成功之后被调用的函数
        int (*remove)(struct platform_device *);//device移除的时候调用的函数
        struct device_driver driver; //继承了driver父类
        const struct platform_device_id *id_table; //如果driver支持多个平台，在列表中写出来
}

    2. 注册和注销

      int platform_driver_register(struct platform_driver *drv);
void platform_driver_unregister(struct platform_driver *drv)

2.3.3、使用（input子系统）

2.3.3.1、概念

  1. platform 驱动框架分为总线、设备和驱动

    1. 总线在Linux内核提供，不需要我们进行考虑，所以只需考虑设备和驱动。
    2. 因为目前的Linux内核都支持设备树了，所以platform_device设备信息都通过设备树进行描述了，因此只需要在代码中编写platform_driver驱动代码（我实现的还是老方法，设备驱动编写）

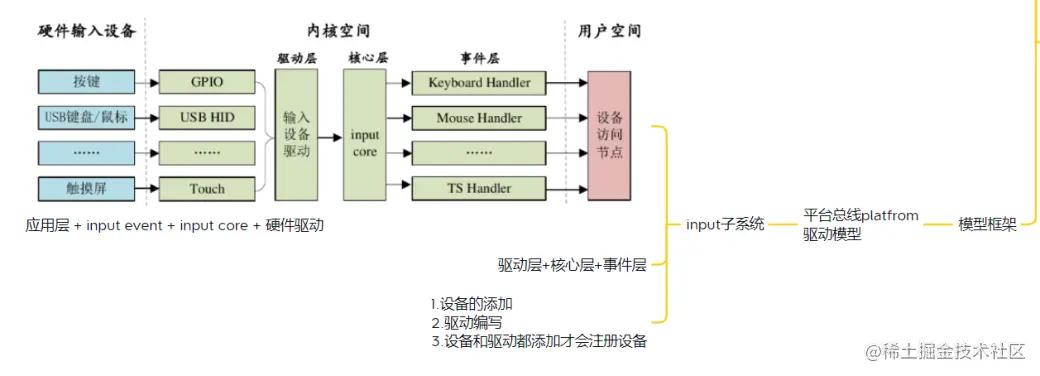

  2. 应用层 + input event + input core + 硬件驱动

    1. 当按下鼠标，硬件中断执行判断是什么设备
    2. 然后上报core（负责封装为input_event结构体）
    3. 应用层解析事件结构体处理

  3. 结构体struct input_event，事件

    1. time时间

    2. type驱动类型，例如鼠标

      1. type EV_SYN 同步类型，一般3个数据包，最后一个就是0，0，0 EV_KEY 按键 EV_REL 相对的，鼠标移动 EV_ABS 绝对的，触摸屏 EV_MSC 键盘

    3. code鼠标左键

      1. 哪一个按键

    4. value按下了

      1. 非0按下
2.3.3.2、代码流程分析

  1. 应用层操作驱动有2条路，/dev设备文件，和属性文件/sys，input使用的是/dev

  2. 核心层

    1. input.c 主要创建类，注册主设备驱动（提供了第一种驱动的结构体file_operations）
    2. class_register 创建类
    3. input_proc_init /proc/bus/input
    4. register_chrdev 注册设备驱动，主设备号

  3. 设备驱动层

    1. drivers/input/xxx
    2. input_allocate_device，申请设备内存
    3. input_set_capability，输入设备的能力set_bit
    4. input_register_device，注册

  4. 事件驱动层

    1. evdev.c

      input_report_key，上报应用层

    2. input_register_handler

    3. input_register_handle

    4. 设备和handler匹配 成功注册驱动，生成文件/dev/input/xxx

2.3.3.3、使用input

  1. 应用层

    1. 打开文件
    2. 读取结构体变量，解析结构体变量

  2. 驱动

    1. 定时器轮询

    2. platform和input platform设备驱动注册，相遇调用probe

    3. probe

      1. 申请，设置上拉，输入模式gpio

      2. input_dev结构体指针 动态分配内存input_allocate_device 填充结构体set_bit 注册设备input_register_device

      3. struct timer_list结构体 内核定时器初始化init_time 设置绑定函数 .function 时间 .expires 启动定时器 add_time del_timer删除定时器

        1. 定时器处理函数time_handler 读取gpio值gpio_get_value 判断值和上次是否一样if 上报应用层input_report_key 更新定时器mod_timer

  3. 验证使用

    1. /dev/input/下多出event0 /sys/bus/platform/devices出现设备fire /sys/bus/platform/drivers出现驱动fire

    2. 数据+心跳包

    3. 驱动

      #include <linux/input.h>
#include <linux/module.h>
#include <linux/init.h>
#include <asm/irq.h>
#include <asm/io.h>
​
#include <linux/gpio.h>
#include <linux/platform_device.h>
​
#define GPIO_FIRE   17  //io口号，可以使用命令gpio read
static struct input_dev *input; //指针，后面动态分配内存
static struct timer_list timer; //定时器结构体
static int history;     //记录上次io值
​
//定时器处理函数
static void fire_timer_handler(unsigned long data)
{
    int flag;
    flag = gpio_get_value(GPIO_FIRE);
    if(flag != history){    //和上次值比较
        if(flag){
            input_report_key(input, KEY_OK, 1); //上报应用层
        }else{
            input_report_key(input, KEY_OK, 0);
        }
        history = flag;
    }
    input_sync(input);  //同步包
​
    mod_timer(&timer, jiffies + HZ/100);    //更新定时器
}
​
//匹配成功注册设备
static int fire_button_probe(struct platform_device *pdev)
{

    int error;

    error = gpio_request(GPIO_FIRE, "GPIO_0_FIRE"); //申请io
    if(error){
        printk("fire.c: request gpio GPIO_0 fail");
    }
    gpio_direction_input(GPIO_FIRE);    //输入模式
    history = gpio_get_value(GPIO_FIRE);

    input = input_allocate_device();    //输入设备结构体，实例化
    if (!input)
    {
        printk(KERN_ERR "fire.c: Not enough memory\n");
        error = -ENOMEM;
        goto err_free_mem;
    }
​
    //填充结构体
    set_bit(EV_KEY, input->evbit);  //按键类型
    set_bit(KEY_OK, input->keybit); //哪一个按键
    //注册
    error = input_register_device(input);
    if (error)
    {
        printk(KERN_ERR "fire.c: Failed to register device\n");
        goto err_free_device;
    }

    //定时器
    init_timer(&timer);
    timer.function = fire_timer_handler;    //处理函数
    timer.expires = jiffies + (HZ/100); //定时时间
    add_timer(&timer);      启动
    return 0;
//倒影式处理错误
err_free_device:
    input_free_device(input);
err_free_mem:
    gpio_free(GPIO_FIRE);
    return error;
}
​
//注销
static int fire_button_remove(struct platform_device *dev)
{
    del_timer(&timer);
    input_unregister_device(input);
    gpio_free(GPIO_FIRE);
    return 0;
}
​
//设备
static struct platform_device fire_device_button = {
    .name       = "fire",
    .id = -1,
};
​
//驱动
static struct platform_driver fire_button_device_driver = {
    .probe = fire_button_probe,
    .remove     = fire_button_remove,
    .driver     = {
        .name       = "fire",
        .owner      = THIS_MODULE,
    },
};
​
//平台总线
static int __init button_init(void)
{
    platform_device_register(&fire_device_button);
    return platform_driver_register(&fire_button_device_driver);
}
static void __exit button_exit(void)
{
    platform_driver_unregister(&fire_button_device_driver);
    platform_device_unregister(&fire_device_button);
}
​
module_init(button_init);
module_exit(button_exit);
​
MODULE_LICENSE("GPL");
MODULE_AUTHOR("xiaowei");
MODULE_DESCRIPTION("fire");

    4. 应用层

      #include <stdio.h>
#include <sys/types.h>
#include <sys/stat.h>
#include <fcntl.h>
#include <linux/input.h>
#include <string.h>
​
#define DEVICE_KEY          "/dev/input/event1"
#define DEVICE_MOUSE        "/dev/input/event3"
#define X210_KEY            "/dev/input/event1"
int main(void)
{
    int fd = -1, ret = -1;
    struct input_event ev;

    // 打开驱动文件
    fd = open(X210_KEY, O_RDONLY);
    if (fd < 0)
    {
        perror("open");
        return -1;
    }

    while (1)
    {
        // 初始化事件结构体
        memset(&ev, 0, sizeof(struct input_event));
        ret = read(fd, &ev, sizeof(struct input_event));
        if (ret != sizeof(struct input_event))
        {
            perror("read");
            close(fd);
            return -1;
        }

        // 输出解析
        printf("-------------------------\n");
        printf("type: %hd\n", ev.type); //按键类型
        printf("code: %hd\n", ev.code);  //哪一个按键
        printf("value: %d\n", ev.value);    //值
        printf("\n");
    }


    // µÚ4²½£º¹Ø±ÕÉ豸
    close(fd);

    return 0;
}
