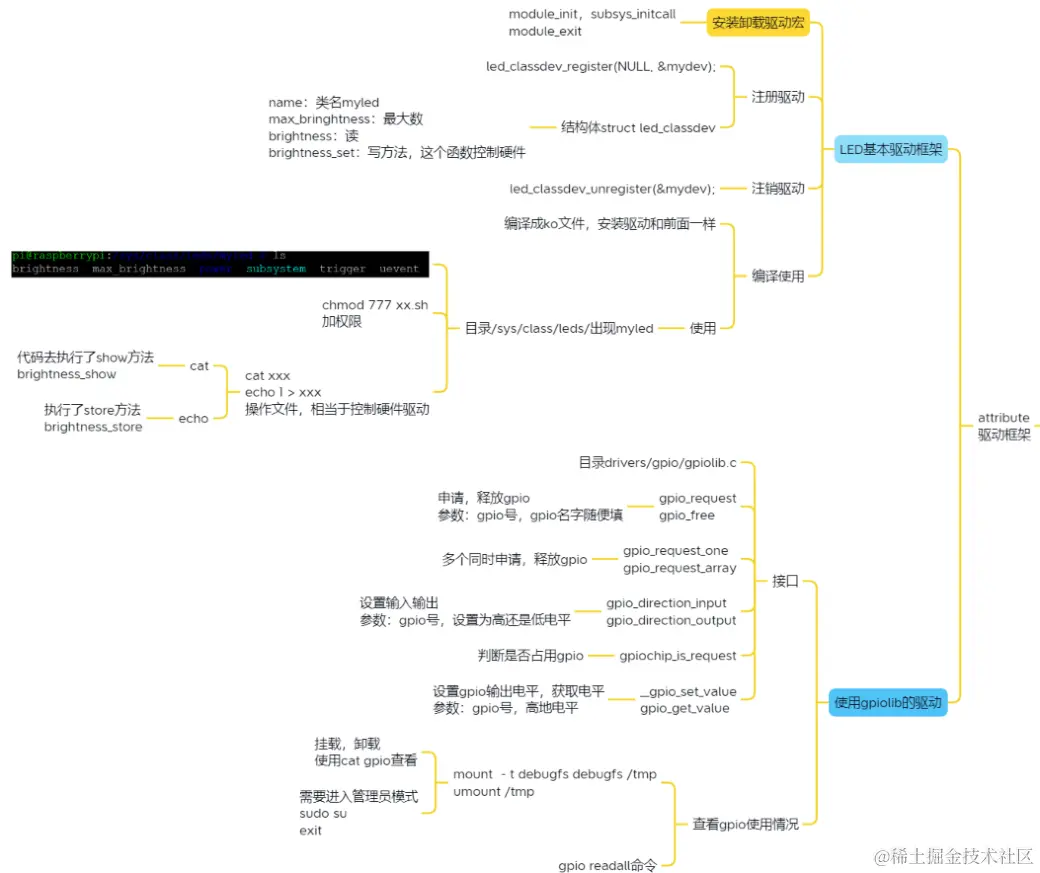

2.2、attribute路线（驱动框架）

只在sys/class的具体类下面，创建文件，操作文件

2.2.1、驱动框架概念

0. 每一类都有成熟，标准的，典型的驱动框架 内核工程师做一部分，驱动做一部分 功能相同的封装出来，不同的驱动工程师做

   0. 例如led驱动 drivers/leds目录下

      0. 内核工程师做的 led-class.c led-core.c
      1. 驱动需要做的 leds-xxx.c

   1. 不用驱动框架做驱动 drivers/char/leds/x210-led.c

1. misc驱动框架

   0. 杂项设备（蜂鸣器，adc） /sys/class/misc misc类，驱动框架，典型的字符设备 内核实现：类的创建，misc.c 驱动实现：驱动注册
   1. cat /proc/misc

2. 资源使用前必须申请，例如中断号，内存

3. 特定接口，数据结构是驱动的直接体现

2.2.2、安装卸载驱动

0. 安装，有2种

   0. module_init
   1. subsys_initcall
   2. 区别就是，内核执行顺序不同，一个是6，一个是4 内核启动时要调用的所有函数归类，然后每个类按照一定的次序去调用执行。这些分类名就叫.initcalln.init。n的值从1到8。内核开发者在编写内核代码时只要将函数设置合适的级别，这些函数就会被链接的时候放入特定的段，内核启动时再按照段顺序去依次执行各个段即可

1. 卸载，和上面一样module_exit

2.2.3、注册注销驱动（在sys类下创建文件接口）

0. 结构体struct led_classdev

   name：类名myled
   max_bringhtness：最大数
   brightness：读
   brightness_set：写方法，这个函数控制硬件


1. 注册

   0. led_classdev_register，参数：NULL，classdev结构体指针

2. 注销

   0. led_classdev_unregister，参数：classdev结构体指针

2.2.4、使用

0. 代码在gpiolib库部分

1. 目录/sys/class/leds/出现xxx

2. 加权限777

3. cat，echo操作文件（相当于操作硬件）

   0. cat执行了 brightness_show方法 最终执行brightness执行的函数

   1. echo执行 brightness_store方法

      echo 1 > xxx

      brightness_set函数
