绘制三角形

画单个点

上一章画单个点的流程：获取canvas元素 -> 获取WebGL绘图上下文 -> 初始化着色器 -> 设置canvas背景色 -> 清除之前的绘图内容 -> 绘图。

我们回顾下这个流程：

// 第一步：获取webgl上下文
let canvas = document.querySelector('#webgl');
let gl = canvas.getContext('webgl');

// 第二步：编写着色器代码
// 顶点着色器
const VSHADER = /* glsl */`
    attribute vec4 a_Position;
    void main() {
        gl_Position = a_Position;
        gl_PointSize = 10.0;
    }
`;
// 片元着色器
const FSHADER = /* glsl */`
    void main() {
        gl_FragColor = vec4(1.0, 0.0, 0.0, 1.0);
    }
`;

// 第三步：创建着色器
const vShader = gl.createShader(gl.VERTEX_SHADER);
const fShader = gl.createShader(gl.FRAGMENT_SHADER);

// 第四步：初始化着色器
gl.shaderSource(vShader, VSHADER);
gl.shaderSource(fShader, FSHADER);

// 第五步：编译着色器
gl.compileShader(vShader);
gl.compileShader(fShader);

// 第六步：创建程序
let program = gl.createProgram();

// 第七步：绑定着色器到程序
gl.attachShader(program, vShader);
gl.attachShader(program, fShader);

// 第八步：连接程序到上下文
gl.linkProgram(program);

// 第九步：启用程序
gl.useProgram(program);

// 第十步：向着色器传值
let a_Position = gl.getAttribLocation(program, 'a_Position');
gl.vertexAttrib3f(a_Position, 0.0, 0.5, 0.0);

// 第十一步：绘图
gl.clearColor(0.0, 0.0, 0.0, 1.0);
gl.clear(gl.COLOR_BUFFER_BIT);
gl.drawArrays(gl.POINTS, 0, 1);

画多个点

画多个点多了一个步骤：
获取canvas元素 -> 获取WebGL绘图上下文 -> 初始化着色器 -> 设置点的坐标信息 -> 设置canvas背景色 -> 清除之前的绘图内容 -> 绘图。

设置点的坐标信息的详细流程： 创建缓冲区 -> 将缓冲区绑定到目标 -> 向缓冲区写入数据 -> 将缓冲区对象分配给attribute变量 -> 启动缓冲区对象与attribute变量的连接。

// gl.vertexAttrib3f(a_Position, 0.0, 0.5, 0.0); //将上一章中的只画一个点的操作注释

// 准备好点数据
let vetices = new Float32Array([
    -0.5, 0, 0.5, 0, 0, 0.5
]);

// 创建缓冲区
const vertexBuffer = gl.createBuffer();
// 绑定缓冲区
gl.bindBuffer(gl.ARRAY_BUFFER, vertexBuffer);
// 向缓冲区传准备好的数据
gl.bufferData(gl.ARRAY_BUFFER, vetices, gl.STATIC_DRAW);
// 参数意义
gl.vertexAttribPointer(a_Position, 2, gl.FLOAT, false, 0, 0);
gl.enableVertexAttribArray(a_Position);

gl.clearColor(0.0, 0.0, 0.0, 1.0);
gl.clear(gl.COLOR_BUFFER_BIT);
gl.drawArrays(gl.POINTS, 0, 3); // 将1改成3，表示要画三个点。

大家能想象出我画的三个点的位置吗？

api

刚才我们使用了几个webgl的api来画点，简单介绍下这些api的使用及参数。

gl.bindBuffer()

gl.bindBuffer(target, buffer)
target参数值可以为：
gl.ARRAY_BUFFER 表示缓冲区对象中包含了顶点的数据，目前我们主要使用这个
gl.ELEMENT_ARRAY_BUFFER 表示缓冲区对象中包含了顶点的索引值

buffer参数：指定之前由gl.createBuffer()返回的待绑定的缓冲区对象。

gl.bufferData()

gl.bufferData(target, data, usage)

target参数： 同gl.bindBuffer()，可以为gl.ARRAY_BUFFER或者gl.ELEMENT_ARRAY_BUFFER
data参数: 在js中需要传递一个类型化数组。（什么是类型化数组？之后我会专门写一篇文章来介绍）
usage参数：表示程序将如何使用存储在缓冲区中的数据，有gl.STATIC_DRAW（目前主要用这个）、gl.STREAM_DRAW、gl.DYNAMIC_DRAW

gl.vertexAttribPointer()

这个api参数比较多

gl.vertexAttribPointer(location, size, type, normalized, stride, offset)

location参数： 指定待分配attribute变量的存储位置
size参数:
指定缓冲区中每个顶点的分量个数。在上一章中，我们知道了在三维空间中，一个点使用的是齐次坐标，它有四个分量(x, y, z, w)。如果我们传的size比attribute变量需要的分量数小，缺失的分量会补全。比如说，我在着色器中的attribute变量使用了attribute vec4 a_Position，但是我在gl.vertexAttribPointer中的size只传了2，那么就表示我的缓冲区中的数据是每两个值作为一个顶点的分量值，attribute变量接收到x和y，z和w则进行补全。y、z补0，w补1，最小为1，所以x不用补。
type参数：可以是这些值中的一个，gl.UNSIGNED_BYTE, gl.SHORT, gl.UNSIGNED_SHORT, gl.INT, gl.UNSIGNED_INT, gl.FLOAT
normalize参数： true/false。表示是否将非浮点型数据转化到[0, 1]或[-1,1]区间。
stride参数：指定相邻两个顶点间的字节数，默认为0
offset参数：指定缓冲区对象中的偏移量

gl.drawArrays()

我们在之前已经接触过gl.drawArrays()，它除了能画点，还能画其他图形。

gl.drawArrays(mode, first, count)

mode参数：指定绘制的方式，可以为：gl.POINTS, gl.LINES, gl.LINE_STRIP, gl.TRIANGLES, gl.TRIANGLE_STRIP, gl.TRIANGLE_FAN
first参数：指定从那个顶点开始绘制
count: 指定绘制需要用到多少个顶点

创建多个buffer？

我们已经掌握了创建一个缓冲区的方式，在实际应用中，肯定不止一个缓冲区。我们来实践一下创建多个缓冲区。假设我把顶点数据和颜色数据分开。

<canvas id="webgl" height="400" width="400"></canvas>
<script>
    let canvas = document.querySelector("#webgl");
    let gl = canvas.getContext("webgl");

    // 第二步：编写着色器代码
    // 顶点着色器
    const VSHADER = /* glsl */ `
        attribute vec4 a_Position;
        attribute vec4 a_Color;
        varying vec4 v_Color;
        void main() {
            gl_Position = a_Position;
            gl_PointSize = 10.0;
            v_Color = a_Color;
        }
    `;
    // 片元着色器
    const FSHADER = /* glsl */ `
        precision mediump float; // 精度限制
        varying vec4 v_Color;
        void main() {
            gl_FragColor = v_Color;
        }
    `;

    //... 此处省略重复代码

    // 第十步：向着色器传值
    let a_Position = gl.getAttribLocation(program, "a_Position");
    let a_Color = gl.getAttribLocation(program, "a_Color");
    // gl.vertexAttrib3f(a_Position, 0.0, 0.5, 0.0);
    const vertices = new Float32Array([-0.5, 0, 0.5, 0, 0, 0.5]);
    const colors = new Float32Array([1.0, 0, 0, 0, 1.0, 0, 0, 0, 1.0]);

    // 创建缓冲区
    const vertexBuffer = gl.createBuffer();
    // 绑定缓冲区
    gl.bindBuffer(gl.ARRAY_BUFFER, vertexBuffer);
    // 向缓冲区传准备好的数据
    gl.bufferData(gl.ARRAY_BUFFER, vertices, gl.STATIC_DRAW);
    // 参数意义
    gl.vertexAttribPointer(a_Position, 2, gl.FLOAT, false, 0, 0);
    gl.enableVertexAttribArray(a_Position);

    const colorBuffer = gl.createBuffer();
    // 绑定缓冲区
    gl.bindBuffer(gl.ARRAY_BUFFER, colorBuffer);
    // 向缓冲区传准备好的数据
    gl.bufferData(gl.ARRAY_BUFFER, colors, gl.STATIC_DRAW);
    // 参数意义
    gl.vertexAttribPointer(a_Color, 3, gl.FLOAT, false, 0, 0);
    gl.enableVertexAttribArray(a_Color);

    // 第十一步：绘图
    gl.clearColor(0.0, 0.0, 0.0, 1.0);
    gl.clear(gl.COLOR_BUFFER_BIT);
    gl.drawArrays(gl.POINTS, 0, 3);
</script>

那么你将看到以下画面：

画三角形

终于到了画三角形的环节了！！！
其实最关键的方法就是gl.drawArrays()，将其中的参数值从gl.POINTS改为gl.TRIANGLES。我们试着把上面三个颜色点的代码，从画点改成画三角形。

- gl.drawArrays(gl.POINTS, 0, 3);
+ gl.drawArrays(gl.TRIANGLES, 0, 3);

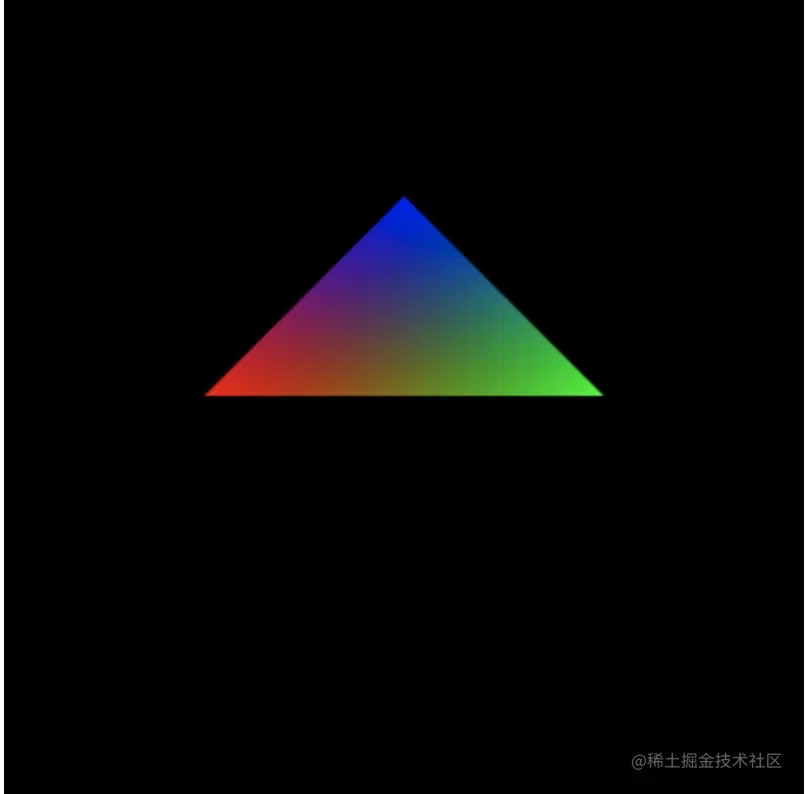

那么你将看到以下画面，恭喜你，你完成了WebGL的hello world！：

参考

• Drawing and Transforming Triangles
• WebGLRenderingContext: vertexAttribPointer() method
