VUE：使用canvas绘制管线/管廊（四）

在上节中，主要是针对鼠标的onmousedown onmousemove onmouseup事件来讲，在整个绘制功能中，除了鼠标事件外，还有canvas的绘制事件也是较为核心的一部分，那么，在本节，就对canvas的事件来重点讲讲。

再来回忆一下，在上上节中，我通过构造函数，初始化了一个元素的对象，如下代码：

/**
 * 创建绘制元素工厂函数
 *
 * */
class ElementFactory {
    constructor(startX, startY, endX, endY) {
        this.startX = startX;  // 鼠标 按下 X点
        this.startY = startY;  // 鼠标 按下 Y点
        this.endX = endX;      // 鼠标 抬起 X点
        this.endY = endY;      // 鼠标 抬起 Y点

        this.type = 0;       // 绘制类型：图形、文字、图片

        this.pipelineInfo = {};  // 图形（管线）私有信息

        this.equipmentInfo = {};  // 图片（设备）私有信息

        this.textInfo = {};      // 文字（文字）私有信息
    }

    get minX() {
        return Math.min(this.startX, this.endX);
    }
    get maxX() {
        return Math.max(this.startX, this.endX);
    }
    get minY() {
        return Math.min(this.startY, this.endY);
    }
    get maxY() {
        return Math.max(this.startY, this.endY);
    }
    get middleX() {
        return this.endX - (this.endX - this.startX) / 2
    }
    get middleY() {
        return this.endY - (this.endY - this.startY) / 2
    }

    // 判断点击的是否存在元素绘制的范围之内
    isInside(x, y) {
        return x >= this.minX && x <= this.maxX && y >= this.minY && y <= this.maxY
    }

    // 绘制管线
    drawPipeline() {}

    // 绘制设备
    drawEquipment() {}

    // 绘制设备上方文字
    drawEquipmentText() {}

    // 绘制纯文本
    drawText() {}

    // 根据条件来调用不同的绘制方法
    drawAllElement() {
        parseInt(this.type) === 0 ? this.drawPipeline() : (parseInt(this.type) === 1 ? this.drawEquipment() : this.drawText())
    }
}

结合我们当前业务，我先来对 constructor 中的 pipelineInfo equipmentInfo textInfo来做一个说明。

pipelineInfo equipmentInfo textInfo 信息说明：

pipelineInfo 信息说明

pipelineInfo是构造函数中 管线/管廊 的信息，信息包括：

• 管线/管廊 方向direction：横向 true，竖向false
• 水流类型（冷水、热水）waterType

其他的信息因为我们的业务没有涉及，所以，若各位同学在引用的时候，需要的话可以根据实际情况来添加。因此，在对pipelineInfo初始化时，可以如下：

this.pipelineInfo = {
    waterType: pipeline_water_type,
    direction: false
};

pipeline_water_type在上节中，全局定义的变量中有说明。

equipmentInfo 信息说明

equipmentInfo是构造函数中 设备 的信息，信息包括：

• 设备IDid：在实际的前后端数据对接中，可以通过设备ID来对其进行数据更新展示，ID由前后端共同商议
• 设备图标地址iconPath
• 设备名称name
• 设备数值单位unit
• 设备图标缩放比例scale：图标的大小我没有通过具体的宽高值来设置，而是根据UI人员的切图来进行等比缩放，以此能够保证图片不会被拉伸
• 设备图标旋转度数rotate：默认图标的旋转度数为0度，实际业务中，分别有 90度、-90度、180度
• 设备是否展示图标上方的信息文字show
• 设备图标展示的数值value
• 设备图标的其他信息others
• 设备图标旋转后的四个坐标位置对象rotateCoordinate

对equipmentInfo初始化时，可以如下：

this.equipmentInfo = {
    id: '',
    iconPath: equipment_select.iconPath,
    name: equipment_select.name,
    unit: 'm/s',
    scale: ICON_SCALE_RATIO,
    rotate: 0,
    show: true,
    value: '12378',
    others: [],
    rotateCoordinate: {}
};

其中 equipment_select ICON_SCALE_RATIO 在上节中，全局定义的变量中有说明。

textInfo 信息说明

equipmentInfo是构造函数中 自定义文字 的信息，信息包括：

• 文字大小fontSize
• 文字内容text
• 文字颜色color

对textInfo初始化时，可以如下：

this.textInfo = {
    fontSize: '24',
    text: '',
    color: '#000'
};

上述的基本信息，在对构造函数进行 new 操作时，可根据条件进行删除，保证每个 new 的对象简介明了。

说完基本信息，接下来是构造函数的绘制方法了，绘制方法基本是canvas方法的引用，主要涉及canvas的图形绘制、canvas的文字绘制、canvas的图片绘制

构造函数中canvas绘制方法封装

drawPipeline：管线/管廊绘制

// 绘制管线
drawPipeline() {
    ctx.beginPath();
    ctx.moveTo(this.minX * devicePixelRatio, this.minY * devicePixelRatio);
    ctx.lineTo(this.maxX * devicePixelRatio, this.minY * devicePixelRatio);
    ctx.lineTo(this.maxX * devicePixelRatio, this.maxY * devicePixelRatio);
    ctx.lineTo(this.minX * devicePixelRatio, this.maxY * devicePixelRatio);
    ctx.lineTo(this.minX * devicePixelRatio, this.minY * devicePixelRatio);
    ctx.fillStyle = ['#19c2ff', '#ffa600'][this.pipelineInfo.waterType];
    ctx.fill();
    ctx.strokeStyle = '#fff';
    ctx.lineCap = 'square';
    ctx.lineWidth = 1;
    ctx.stroke();

    // 绘制流动效果
    ctx.beginPath();
    if (this.pipelineInfo.direction) {
        ctx.moveTo(this.minX * devicePixelRatio, this.middleY * devicePixelRatio);
        ctx.lineTo(this.maxX * devicePixelRatio, this.middleY * devicePixelRatio);
        ctx.lineDashOffset = this.startX < this.endX ? - pipeline_offset : pipeline_offset;
    } else {
        ctx.moveTo(this.middleX * devicePixelRatio, this.minY * devicePixelRatio);
        ctx.lineTo(this.middleX * devicePixelRatio, this.maxY * devicePixelRatio);
        ctx.lineDashOffset = this.startY < this.endY ? - pipeline_offset : pipeline_offset;
    }
    ctx.strokeStyle = ['#18719f', '#ff4316'][this.pipelineInfo.waterType];
    ctx.lineWidth = 5;
    ctx.setLineDash([15, 15]);
    ctx.stroke();
}

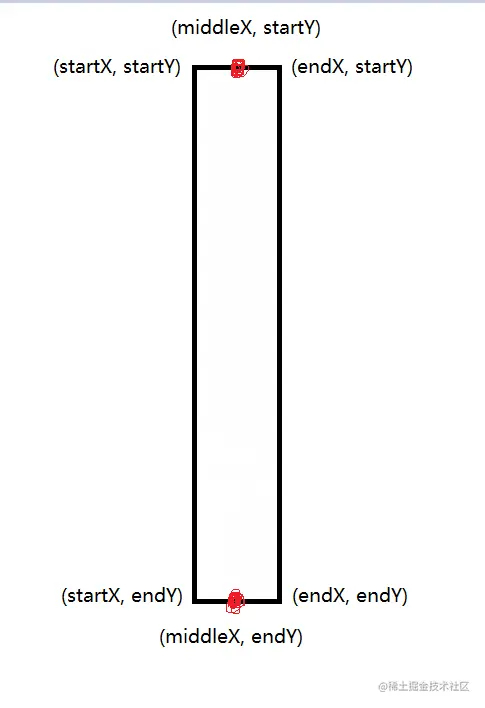

注意： 在绘制管线流动的线条时，需要从中间开始绘制，分为两种情况：

• 横向

• 竖向

而水流的方向，是根据鼠标的拖动方向有关，判断条件就是通过比较 startX与endX 及 startY与endY 即可。

drawEquipment：设备绘制

drawEquipment() {
    this.equipmentInfo.rotateCoordinate = this.coordinate
    drawIcon.startX = this.startX;
    drawIcon.startY = this.startY;
    drawIcon.iconPath = this.equipmentInfo.iconPath;
    drawIcon.rotate = this.equipmentInfo.rotate;
    drawIcon.scale = this.equipmentInfo.scale;
    drawIcon.show = this.equipmentInfo.show;
    drawIcon.draw()

    if (equipment_area_show) {
        ctx.beginPath();
        ctx.moveTo(this.minX * devicePixelRatio, this.minY * devicePixelRatio);
        ctx.lineTo(this.maxX * devicePixelRatio, this.minY * devicePixelRatio);
        ctx.lineTo(this.maxX * devicePixelRatio, this.maxY * devicePixelRatio);
        ctx.lineTo(this.minX * devicePixelRatio, this.maxY * devicePixelRatio);
        ctx.lineTo(this.minX * devicePixelRatio, this.minY * devicePixelRatio);
        ctx.fillStyle = 'rgba(0,0,0,0.41)';
        ctx.fill();
        ctx.strokeStyle = '#fff';
        ctx.lineCap = 'square';
        ctx.lineWidth = 1;
        ctx.stroke();
        ctx.closePath();
    }

    // 添加文字描述
    if (drawIcon.show) this.drawEquipmentText()

}

注意： 绘制图片时，因为this的指向问题，我在构造函数的外边写了一个绘制图片的对象，如下：

const drawIcon = {
    startX: 0,
    startY: 0,
    iconPath: '',
    scale: 0,
    rotate: 0,
    draw: function () {
        let img = new Image();
        img.src = require(`../assets/images/${this.iconPath}`);

        ctx.save();
        // 平移转换，改变画笔的原点位置为画布的中心点
        ctx.translate(this.startX + ((img.width / this.scale) / 2), this.startY + ((img.height / this.scale) / 2))

        // 旋转转换，改变画笔的旋转角度
        ctx.rotate(this.rotate * Math.PI / 180);
        ctx.translate(-(this.startX + ((img.width / this.scale) / 2)), -(this.startY + ((img.height / this.scale) / 2)));
        // 调用绘制图片的方法把图片绘制到canvas中
        ctx.drawImage(img, this.startX, this.startY, (img.width / this.scale), (img.height / this.scale));
        // 使用 restore()进行恢复
        ctx.restore();
    }

};

图片绘制过程中，涉及到图片的旋转问题，因为canvas的旋转牵扯太多的知识点，在这个功能中不做具体讲解，感兴趣的同学可以自己去找找相关的文档，本案例中的图片旋转是 围绕所绘制图片的中心点进行旋转的。

展示图片的绘制范围和 绘制图形的方法一样，不做赘述。

drawEquipmentText：设备文字绘制

canvas的文字绘制，其起始点坐标位于文字整体的左下方，如下图：

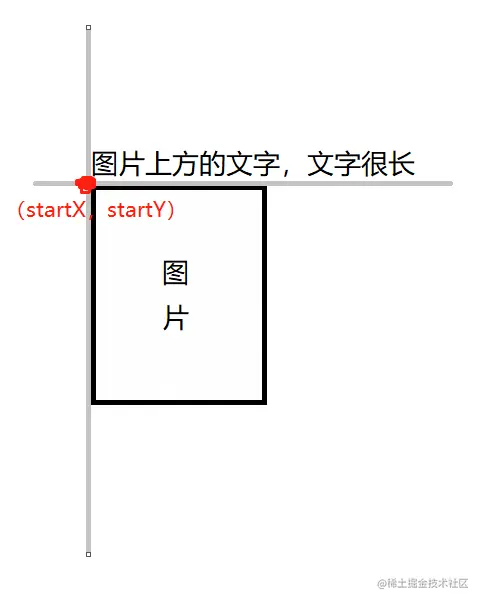

为什么要把设备上方的文字绘制单独摘出来，是因为文字在绘制时，默认情况，文字的左侧是和图片的左侧齐平的，如图：

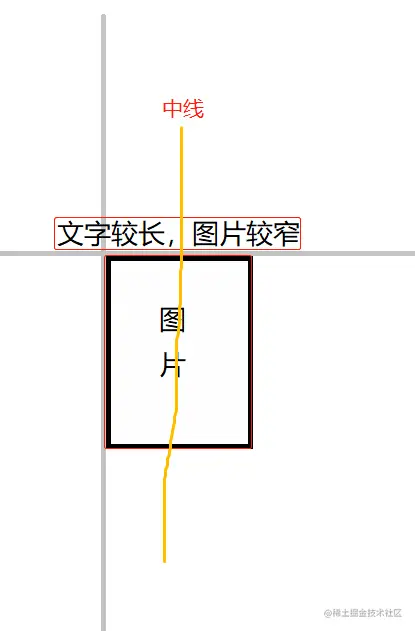

但是，在实际情况下，我们需要做到文字的中心线与图片的中心线保持一致， 如图：

还有这种情况：

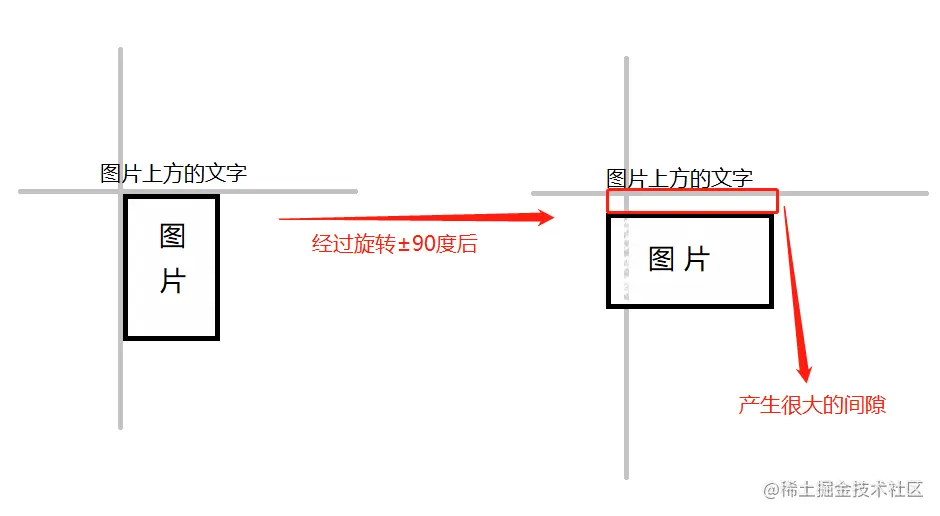

这两种情况都需要我们去计算，而且，竖向或横向的图片在旋转 ±90度 后，都会变为横向或竖向， 那么，在其上方的文字，相对应的位置也需要重新计算，不然就会出现下方这种情况：

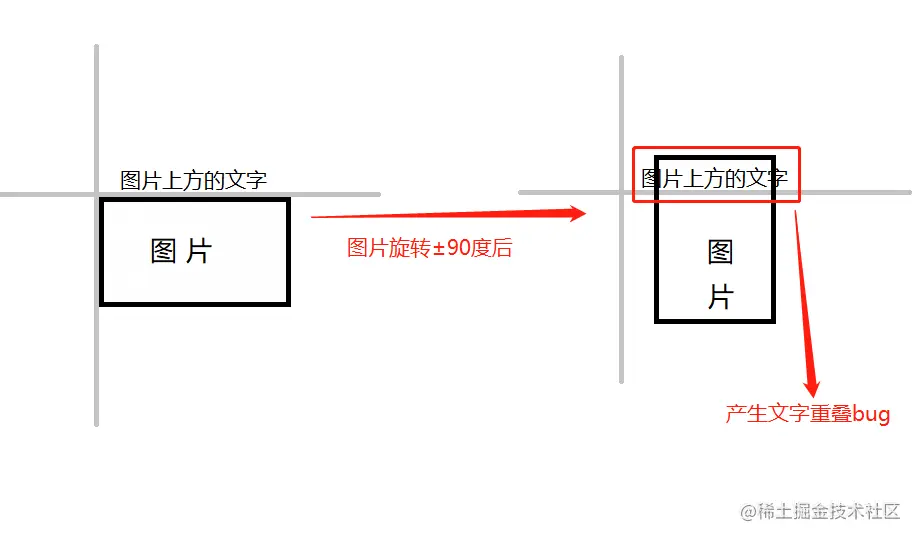

或者是这种情况：

针对以上两种情况，都需要对文字进行重新绘制，具体代码如下：

drawEquipmentText() {
    ctx.beginPath()
    ctx.fillStyle = '#000'
    ctx.font = "normal normal normal 12px Microsoft YaHei"
    const measureText = ctx.measureText(`${this.equipmentInfo.name}: ${this.equipmentInfo.value} ${this.equipmentInfo.unit}`)
    let fontWidth = measureText.width,
        fontHeight = measureText.actualBoundingBoxAscent + measureText.actualBoundingBoxDescent + 2;
    let fontX = this.equipmentInfo.rotateCoordinate.startX + ((this.equipmentInfo.rotateCoordinate.endX - this.equipmentInfo.rotateCoordinate.startX - fontWidth) / 2)
    ctx.fillText(`${this.equipmentInfo.name}: ${this.equipmentInfo.value} ${this.equipmentInfo.unit}`, fontX, this.equipmentInfo.rotateCoordinate.startY - 5)
    if (this.equipmentInfo.others.filter(item => item).length) {
        this.equipmentInfo.others.filter(item => item).map((item, index) => {
            ctx.fillText(`${item}`, fontX, this.equipmentInfo.rotateCoordinate.startY - 5 - (fontHeight * (index +1)))
        })
    }
    ctx.closePath()
}

drawText：文字绘制

这个文字绘制和上述的图标文字绘制有相似的地方，但是比上述的功能简单了很多，只需要额外设置文字的大小和颜色，代码如下：

drawText() {
    ctx.beginPath();
    ctx.fillStyle = this.textInfo.color || '#000';
    ctx.font = `normal normal normal ${this.textInfo.fontSize + 'px' || '16px'} Microsoft YaHei`;
    let content = this.textInfo.text;
    ctx.fillText(`${content}`, this.startX, this.startY);
    ctx.closePath();
}

好了，本节写的有点啰嗦，但是，要想达到想要的效果，每一个细节都需要注意到位，综上，canvas绘制管线/管廊的功能基本分享完毕，在最后一节，我会结合VUE，将弹窗修改、数据提交等相关边缘功能全部完善，并附上源码地址，觉得有用的同学可以多多评论点赞呀~
