echarts实现一个双层饼图，外层饼图显示数据分布规律，内层饼图展示总的统计数据。
- echats版本号：5.2.1

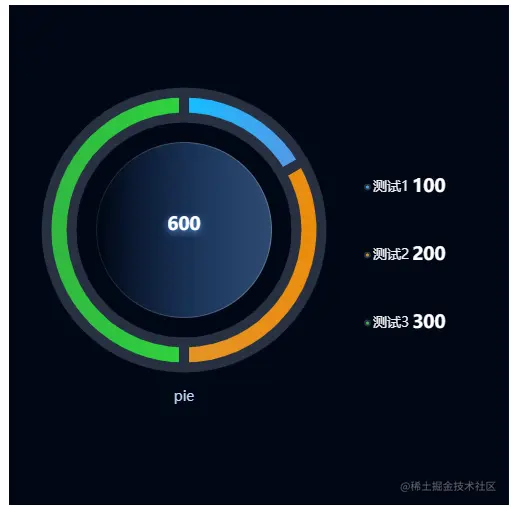

- 效果图
-
实现过程
-
确定饼图位置
grid: { left: 0, top: 0, right: 0, bottom: 0, containLabel: true }, -
确定饼图中各个色块的颜色，按照数据先后依次显示颜色
color: [{ type: 'linear', colorStops: [{ offset: 0, color: '#0ebeff' // 0% 处的颜色 }, { offset: 1, color: '#5e95e6' // 100% 处的颜色 }] }, { type: 'linear', colorStops: [{ offset: 0, color: '#e39429' // 0% 处的颜色 }, { offset: 1, color: '#eb8c0b' // 100% 处的颜色 }] }, { type: 'linear', colorStops: [{ offset: 0, color: '#32b640' // 0% 处的颜色 }, { offset: 1, color: '#2dd43e' // 100% 处的颜色 }] }] -
确定饼图的标题,数组中第一个元素是饼图中间的统计数据总和，第二个元素是饼图底部的标题
注：在饼图中间对齐的重点是，top，left及textAlign、textVerticalAlign属性
title: [ title: [{ text: data.reduce((preValue, current) => { return preValue + current.value }, 0), top: '43%',// 文字显示的距离饼图顶部的距离， left: '34%', // 文字显示距离饼图左侧的距离 textAlign: 'center', // 以left的距离为中心点居中对齐 textVerticalAlign: 'middle',// 以top的距离为轴线进行垂直对齐 textStyle: { color: '#FFFFFF', fontWeight: 'bold', textShadowColor: '#61A7FF', textShadowBlur: 7, textShadowOffsetX: 0, textShadowOffsetY: 2 }, zlevel: 5 }, { text: 'pie', left: '34%', top: '76%', textAlign: 'center', textStyle: { fontWeight: 'normal', fontSize: 14, color: '#C0D7FF', fontFamily: 'PingFangSC-Regular, PingFang SC' }, }], -
自定义饼图的legend显示
legend: { icon: "circle", left: "70%", // top: "20%", itemHeight: 5, textStyle: { color: "#E6F7FF", }, data: data.map(item => item.name), formatter: function (name) {//格式化lenged显示 let value = data.filter(item => item.name === name)[0].value let arr = ["{a|" + name + "}", "{b|" + value + "}"] return arr.join(""); }, textStyle: { // 为了图例与第二行文字对齐，需要设置两个样式的padding，把文字顶到合适的位置，然后为了上下行的间隔，设置了第2行文字的行高 rich: { a: { fontSize: 14, color: '#EFEFEF', // align: 'center', verticalAlign: 'middle', padding: 0, lineHeight: 50, padding: [20, 15, 20, -12] }, b: { fontSize: 18, color: "#FFFFFF", // align: 'center', fontWeight: 700, verticalAlign: 'middle', lineHeight: 50, padding: [20, 15, 20, -12] } }, } } -
饼图样式
注意点：需保证两层饼图的中心点相同，由饼图的radius属性确认饼图的显示范围。
series: [ { name: 'pietest', type: "pie", radius: ["45%", "55%"], center: ["35%", "45%"], avoidLabelOverlap: false, label: { show: false }, itemStyle: { normal: { borderWidth: 10, // 间距的宽度，饼图每个元素之间的间距 borderColor: 'rgba(40,48,65,1)', //背景色 } }, emphasis: { scaleSize: 1.5, }, data: data, }, { name: "内框", type: "pie", radius: ["0", "35%"], center: ["35%", "45%"], emphasis: { scale: false, }, tooltip: { show: false, }, itemStyle: { color: { type: 'linear', colorStops: [{ offset: 0.03, color: 'rgba(50,105,177,0)' // 0% 处的颜色 }, { offset: 1, color: '#2F4A71' // 100% 处的颜色 }] }, borderColor: { type: 'linear', colorStops: [{ offset: 0, color: 'rgba(189, 205, 223, 0.11)' // 0% 处的颜色 }, { offset: 1, color: 'rgba(136, 159, 188, 0.62)' // 100% 处的颜色 }] } }, zlevel: 4, labelLine: { show: false, }, data: [100], }, ]
-
-
完整代码
function initEcharts() {
let data = [{
name: '测试1',
value: 100
}, {
name: '测试2',
value: 200
}, {
name: '测试3',
value: 300
}]
let option = {
// 确定饼图的位置
grid: {
left: 0,
top: 0,
right: 0,
bottom: 0,
containLabel: true
},
color: [{
type: 'linear',
colorStops: [{
offset: 0, color: '#0ebeff' // 0% 处的颜色
}, {
offset: 1, color: '#5e95e6' // 100% 处的颜色
}]
}, {
type: 'linear',
colorStops: [{
offset: 0, color: '#e39429' // 0% 处的颜色
}, {
offset: 1, color: '#eb8c0b' // 100% 处的颜色
}]
}, {
type: 'linear',
colorStops: [{
offset: 0, color: '#32b640' // 0% 处的颜色
}, {
offset: 1, color: '#2dd43e' // 100% 处的颜色
}]
}],
title: [{
text: data.reduce((preValue, current) => {
return preValue + current.value
}, 0),
top: '43%',
left: '34%',
textAlign: 'center',
textVerticalAlign: 'middle',
textStyle: {
color: '#FFFFFF',
fontWeight: 'bold',
textShadowColor: '#61A7FF',
textShadowBlur: 7,
textShadowOffsetX: 0,
textShadowOffsetY: 2
},
zlevel: 5
}, {
text: 'pie',
left: '34%',
top: '76%',
textAlign: 'center',
textStyle: {
fontWeight: 'normal',
fontSize: 14,
color: '#C0D7FF',
fontFamily: 'PingFangSC-Regular, PingFang SC'
},
}],
tooltip: {
trigger: "item",
backgroundColor: 'rgba(52, 136, 234,0.7)',
borderColor: 'rgb(52, 136, 234)',
textStyle: {
color: 'rgba(256,256,256)'
},
},
legend: {
icon: "circle",
orient: "vertical",
x: 'left',
y: 'center',
left: "70%",
itemHeight: 5,
textStyle: {
color: "#E6F7FF",
},
data: data.map(item => item.name),
formatter: function (name) {
let value = data.filter(item => item.name === name)[0].value
let arr = ["{a|" + name + "}", "{b|" + value + "}"]
return arr.join("");
},
textStyle: {
// 为了图例与第二行文字对齐，需要设置两个样式的padding，把文字顶到合适的位置，然后为了上下行的间隔，设置了第2行文字的行高
rich: {
a: {
fontSize: 14,
color: '#EFEFEF',
// align: 'center',
verticalAlign: 'middle',
padding: 0,
lineHeight: 50,
padding: [20, 15, 20, -12]
},
b: {
fontSize: 18,
color: "#FFFFFF",
// align: 'center',
fontWeight: 700,
verticalAlign: 'middle',
lineHeight: 50,
padding: [20, 15, 20, -12]
}
},
}
},
series: [
{
name: 'pietest',
type: "pie",
radius: ["45%", "55%"],
center: ["35%", "45%"],
avoidLabelOverlap: false,
label: {
show: false
},
itemStyle: {
normal: {
borderWidth: 10, // 间距的宽度
borderColor: 'rgba(40,48,65,1)', //背景色
}
},
emphasis: {
scaleSize: 1.5,
},
data: data,
},
{
name: "内框",
type: "pie",
radius: ["0", "35%"],
center: ["35%", "45%"],
emphasis: {
scale: false,
},
tooltip: {
show: false,
},
itemStyle: {
color: {
type: 'linear',
colorStops: [{
offset: 0.03, color: 'rgba(50,105,177,0)' // 0% 处的颜色
}, {
offset: 1, color: '#2F4A71' // 100% 处的颜色
}]
},
borderColor: {
type: 'linear',
colorStops: [{
offset: 0, color: 'rgba(189, 205, 223, 0.11)' // 0% 处的颜色
}, {
offset: 1, color: 'rgba(136, 159, 188, 0.62)' // 100% 处的颜色
}]
}
},
zlevel: 4,
labelLine: {
show: false,
},
data: [100],
},
]
}
let echartsDom = document.getElementById('pie');
myChart = echarts.init(echartsDom);
myChart.setOption(option)
}
