使用ShaderPass自定义后处理

ShaderPass的工作方式

名字ShaderPass中的Shader，其实就说明了ShaderPass的工作方式，就是通过Shader（WebGL的着色器程序），来处理“图片”。这里就有个问题，Shader是用来处理3D内容的，怎么用来处理图片呢？

其实很简单，可以给一个平面贴上一个纹理贴图，然后调整相机，刚好让这个纹理贴图占满整个屏幕，这样，片段着色器（fragment shader）就可以在光栅化之后，对每一个片段/采样点，或者说是像素进行处理。

Three.js也已经提供了这种在3D场景中渲染整张2D图片的工具FullScreenQuad，可以通过源码学习一下

FullScreenQuad源码

FullScreenQuad源码的重点，并不是class FullScreenQuad，而是在它上面定义的camera和geometry。

//examples/jsm/postprocess/Pass.js
const _camera = new OrthographicCamera( - 1, 1, 1, - 1, 0, 1 );

const _geometry = new BufferGeometry();
_geometry.setAttribute( 'position', new Float32BufferAttribute( [ - 1, 3, 0, - 1, - 1, 0, 3, - 1, 0 ], 3 ) );
_geometry.setAttribute( 'uv', new Float32BufferAttribute( [ 0, 2, 0, 0, 2, 0 ], 2 ) );

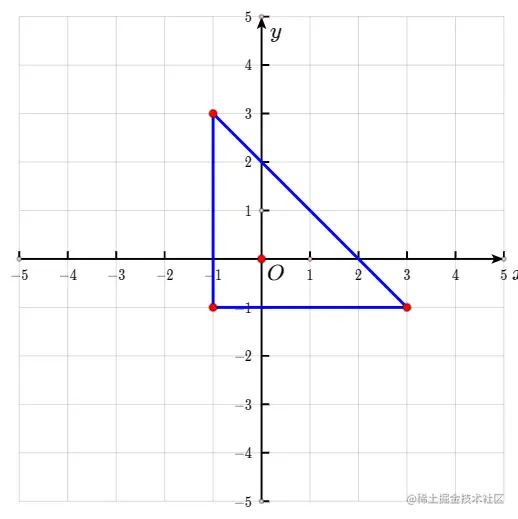

先看_geometry，它定义了三个顶点

  • position：这三个顶点的z坐标都是0，也就是在z = 0的平面上，找了三个点围成一个平面三角形。

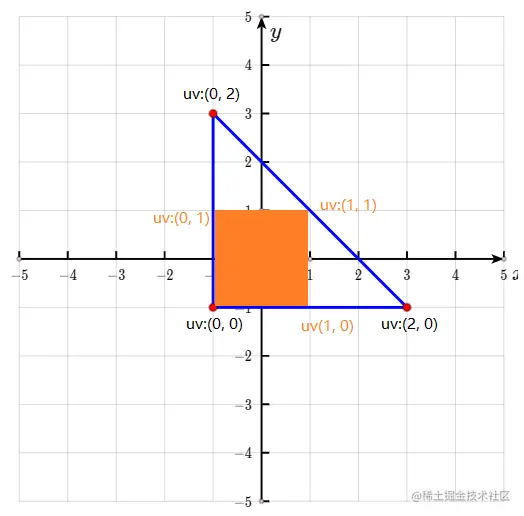

  • uv：纹理映射，刚好在position在[−1,1]2{[-1, 1]}^2的正方形范围内，uv是[0,1]2{[0, 1]}^2


用_geometry创建一个三角形(Mesh)，然后给它贴上一个纹理贴图，那么，在position为[−1,1]2{[-1, 1]}^2的范围内，刚好就是整张图片。

为了可以让这张图片渲染出来，还需要正交相机观察，在x轴和y轴观察的范围就是[−1,1]2{[-1, 1]}^2： 回到上面定义相机的代码

const _camera = new OrthographicCamera( - 1, 1, 1, - 1, 0, 1 );

// 第一个参数，表示left  = -1
// 第二个参数，表示right = 1
// 这两个参数定义了x轴方向的观察范围是[-1, 1]

// 第三个参数，表示top    = 1
// 第四个参数，表示bottom = -1
// 这两个参数定义了y轴方向的观察范围是[-1, 1]

// 第五个参数，表示near = 0
// 第六个参数，表示far = 1
// 这两个参数定义了z轴方向的观察范围是[0, 1]

可以看到，使用这里的_camera观察，就刚好可以把整张图片渲染到全屏。

接下来看class FullScreenQuad的代码：

class FullScreenQuad {

  constructor(material) {
    // 使用传入的material创建mesh，只有三个顶点，就是一个三角形
    this._mesh = new Mesh(_geometry, material);
  }

  render(renderer) {
    // 使用参数传入的renderer渲染这个三角形
    // 使用上面定义的_camera进行观察，结果是整张图片被渲染到整个屏幕
    renderer.render(this._mesh, _camera);
  }

  dispose() {
    this._mesh.geometry.dispose();
  }

  get material() {
    return this._mesh.material;
  }

  set material(value) {
    this._mesh.material = value;
  }
}

ShaderPass源码

class ShaderPass extends Pass {

  constructor(shader, textureID) {

    super();
    // 一个textureID，后续通过uniform传递给GPU
    // 这个id“指向”被处理（全屏渲染）的图片
    this.textureID = (textureID !== undefined) ? textureID : 'tDiffuse';

    // 下面这一大段代码 就是用来创建一个ShaderMaterial
    // if-else分支是为了处理传入的参数
    // 可以传入一个ShaderMaterial，或者是一个用来描述的对象
    if (shader instanceof ShaderMaterial) {
      this.uniforms = shader.uniforms;
      this.material = shader;
    } else if (shader) {
      this.uniforms = UniformsUtils.clone(shader.uniforms);
      this.material = new ShaderMaterial({
        defines: Object.assign({}, shader.defines),
        uniforms: this.uniforms,
        vertexShader: shader.vertexShader,
        fragmentShader: shader.fragmentShader
      });
    }

    // 用这个ShaderMaterial创建一个FullScreenQuad
    this.fsQuad = new FullScreenQuad(this.material);
  }

  render(renderer, writeBuffer, readBuffer /*, deltaTime, maskActive */) {

    // 使用textureID指向readBuffer（被处理的图片）
    if (this.uniforms[this.textureID]) {
      this.uniforms[this.textureID].value = readBuffer.texture;
    }

    // 在构造器中 已经完成了这里的material设置
    this.fsQuad.material = this.material;


    // 下面的代码就是渲染了
        // 1. 如果需要渲染到屏幕 设置renderTarget为null
        // 2. 如果不渲染到屏幕 设置renderTarget为writeBuffer
            //在构造器中 super(); 设置了needsSwap = true，这里不需要再设置
    if (this.renderToScreen) {

      renderer.setRenderTarget(null);
      this.fsQuad.render(renderer);
    } else {

      renderer.setRenderTarget(writeBuffer);
      // TODO: Avoid using autoClear properties, see https://github.com/mrdoob/three.js/pull/15571#issuecomment-465669600
      if (this.clear) renderer.clear(renderer.autoClearColor, renderer.autoClearDepth, renderer.autoClearStencil);
      this.fsQuad.render(renderer);

    }

  }

  dispose() {
    this.material.dispose();
    this.fsQuad.dispose();
  }
}

ShaderPass会使用构造器传入的shader对图片进行处理，更具体的来说使用Fragment shader进行处理。

还是通过一段源码来理解，这里选择一个比较简单的用来进行伽马矫正的GammaCorrectionShader：

const GammaCorrectionShader = {

	uniforms: {
    // 可以回过头看一下 上面的ShaderPass有一个textureID 默认值就是 tDiffuse
    // 在ShaderPass tDiffuse指向了readBuffer
		'tDiffuse': { value: null }

	},

  // 顶点着色器一般都是下面的写法
  // 1. 将uv坐标传递给下一阶段（光栅化
      // 一般情况下uv坐标不需要特殊处理 直接复制给vUv向下传递即可
      // 当然，在一些抗锯齿的后处理shader uv不是直接赋值给vUv
  // 2. 对顶点进行ModelView以及Projection变换
	vertexShader: /* glsl */`

		varying vec2 vUv;

		void main() {

			vUv = uv;
			gl_Position = projectionMatrix * modelViewMatrix * vec4( position, 1.0 );

		}`,

  // 在片段着色器中，接收uniform传递来的tDiffuse
  //shaderpass会将tDiffuse指向readBuffer
	fragmentShader: /* glsl */`

		uniform sampler2D tDiffuse;

		varying vec2 vUv;

		void main() {
      // 对tDiffuse采样（读取readBuffer）
			vec4 tex = texture2D( tDiffuse, vUv );
      // 将颜色从线性空间转换到sRGB空间
			gl_FragColor = LinearTosRGB( tex );
		}`

};
