- 起始标记->如何画好架构图：「体验课：如何画好架构图 | 上」
- 结尾标记->如何画好架构图：「体验课：如何画好架构图 | 上」
- 重新定义架构:4R架构
- 4+1视图介绍
- 如何从多个角度描述架构
- 如何画系统序列图
重新定义架构:4R架构

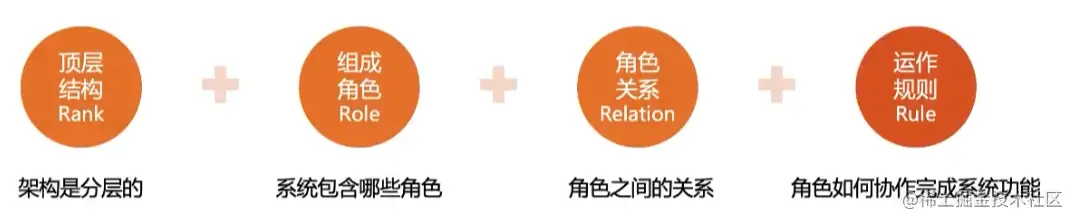

4R架构-Rank + Role + Relation + Rule
[软件架构]
软件架构指软件系统的顶层结构( Rank)，它定义了系统由哪些角色(Role)组成，角色之间的关系( Relation)和运作规则( Rule )
架构分层案例:LO~L2
4+1架构视图

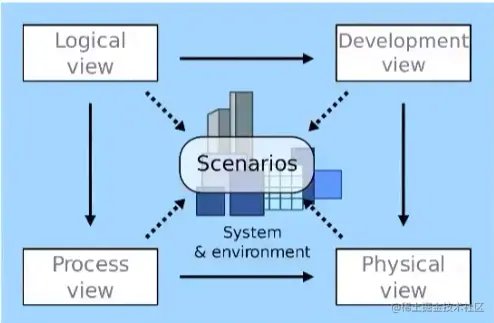

4+1架构视图-定义
1995年，Philippe Kruchten 在《IEEE Software》上发表了题为《The 4+1 View Model ofArchitecture》的论文，引起了业界的极大关注，并最终被 RUP 采纳。
- 逻辑视图:系统提供给用户的功能，对应UML的 class 和 state diagrams。
- 处理视图:系统的处理过程，对应UML的sequence 和 activity diagrams。
- 开发视图:程序员角度看系统的逻辑组成，对应UML的 package diagrams。
- 物理视图:系统工程师角度看系统的物理组成，对应UML的 deployment diagrams。
- 场景视图:用户角度看系统需要实现的需求对应UML的usecase diagrams。
4+1架构视图-现状
目前国内企业较少用 4+1 视图来描述架构，这是为什么呢 ?
- 架构复杂度增加:1995年的系统大部分还是单体系统，现在分布式系统
- 绑定UML图:UML图画架构图存在问题
- 理解困难:4+1视图的逻辑视图、开发视图、处理视图比较容易混淆

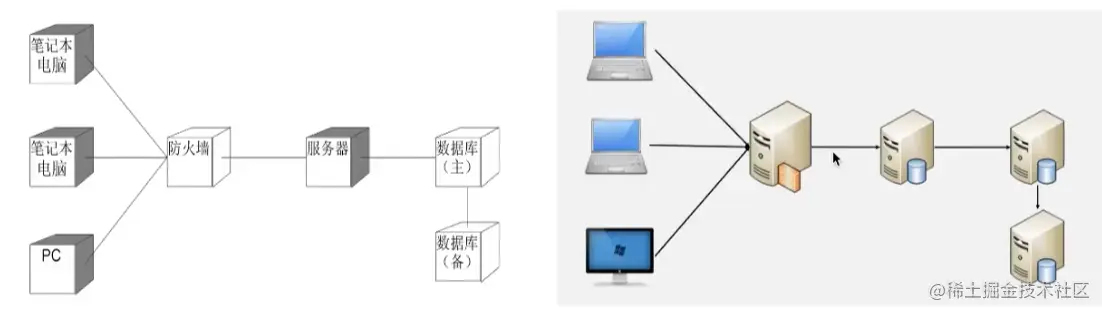

UML 画架构图的核心问题
颜值即正义，UML 图太丑了 !
如何从多个角度描述架构

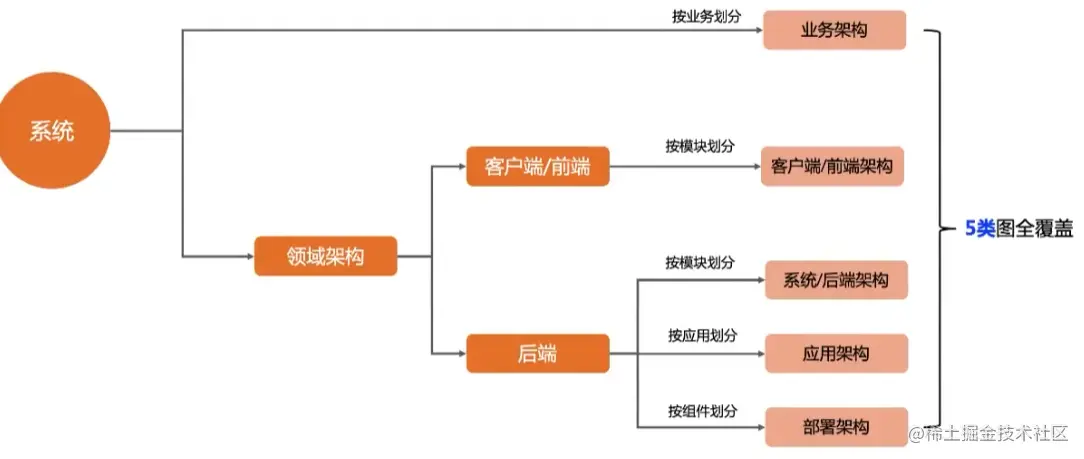

架构图分类和总体思路

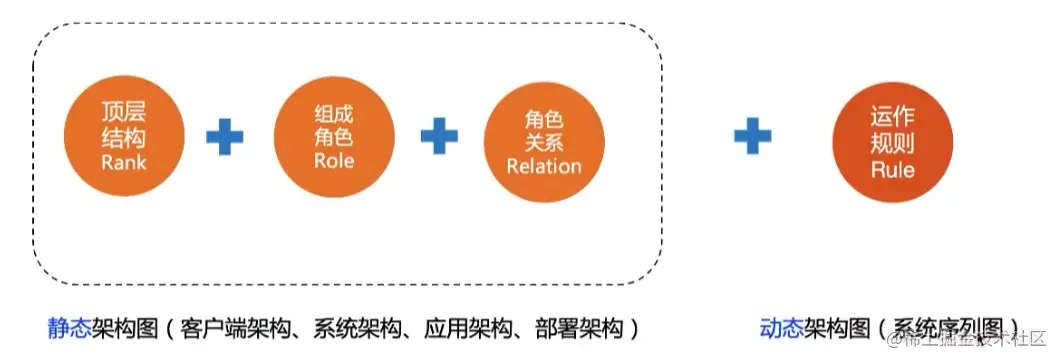

静态架构图分类
1.业务架构(钱包案例)
定义
描述系统对用户提供了什么业务功能，类似于4+1 视图的场景视图。
使用场景 :
1.产品人员规划业务;
2.给高P汇报业务;
3.给新员工培训业务
4.面试、晋升。
画图技巧:
1.通过不同颜色(建议不超过3种)来标识业务状态，例如是否成熟，质量，已上线/规划中
2.业务分组管理，分组的标准是“相似性”
此文章为4月Day18学习笔记，内容来源于极客时间《如何画好架构图》
