【STM32工程模板】库函数模板搭建

我正在参加「掘金·启航计划」 本文讲解的是一个库函数模板工程的搭建，我们做的基于库函数的开发基本上都是基于该模板。当然STM32开发不只是有库函数一个途径，还有寄存器、HAL库等方式。那本节主要讲的是关于库函数的模板搭建，需要相关文件的可以私信。下面进入正题。

Step1：准备项目目录。新建Template文件夹，文件夹结构如下图：
CORE【内核驱动程序】 包含c文件，放置ST公司官方提供的，对arm内核和mcu系统的基础文件，一般不做修改。库函数模板中，CORE包含core_cm3.c/.h与启动文件（startup_stm32f10x_hd.s）
启动文件的选择：

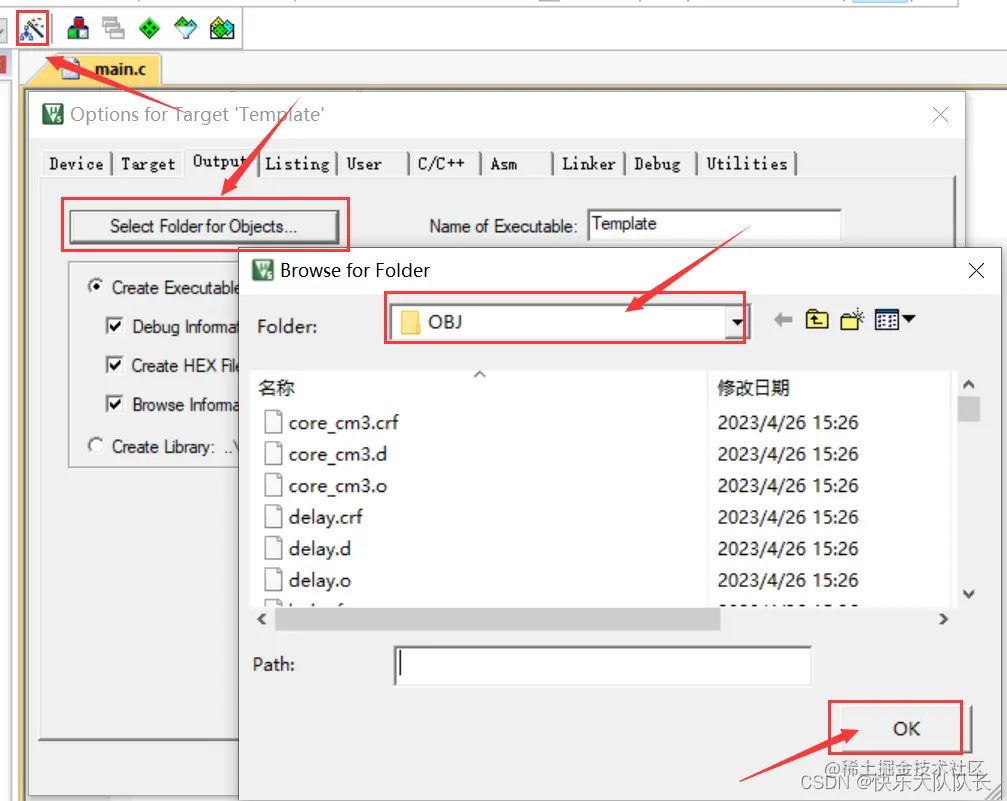

OBJ【文件编译输出目录】 编译后生成的文件基本都在该目录下。设置输出文件存放路径的方法：（记得勾选create hex file）

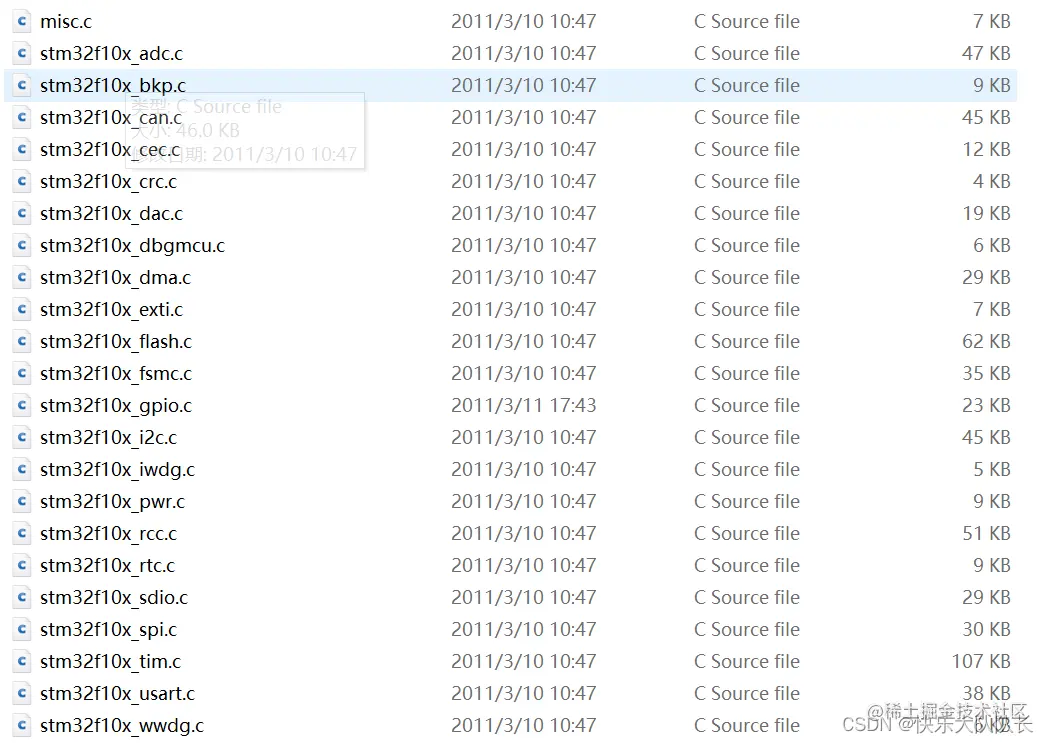

STM32F10x_FWLIB【内部功能的基本函数库】 包含c文件，st公司提供，需要根据用户的需求对其进行增减。这部分的文件都是在做项目的时候参考的，比如说你要控制GPIO，那就需要将官方内部的GPIO函数库导进去，然后查看GPIO文件写关于GPIO的代码。

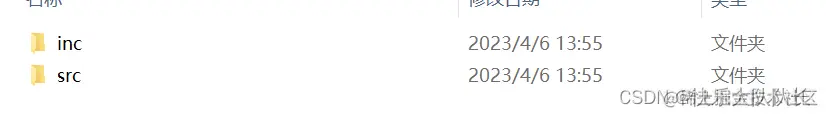

inc存放.h文件，src存放源程序.c文件。博主自己的如下：

USER【用户程序】 包含主程序。
SYSTEM【内部功能的驱动函数】 包括dealy.c和sys.c等，有用户编写的延时程序，也有st公司提供。
ex：HARDWARE【外部硬件的驱动程序】 用户根据自己需求编写的驱动文件，如led.c、key.c等。
Step2：项目配置。

• 打开keil：project->new project->Template创建项目。
• 配置Step1中的目录分组：

  如USER分组，需要将USER文件夹下的所有.c文件都导入进去，方法图中已标出，其他雷同。
• 魔术棒的配置

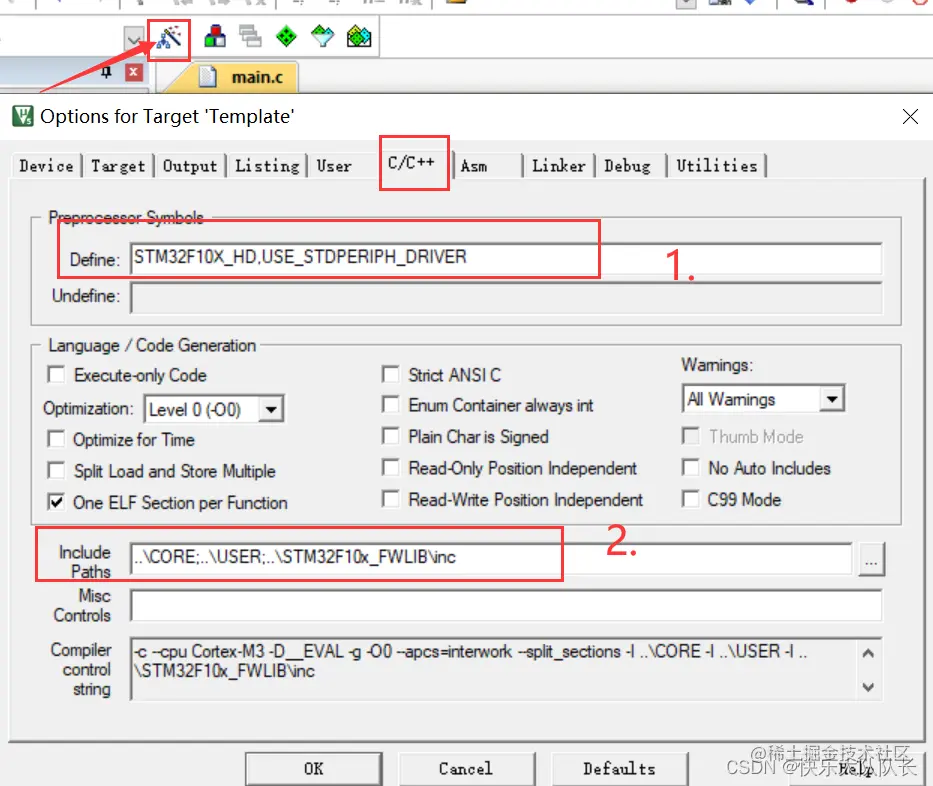

  需要打开C、C++选项卡，配置启动文件，在Define中定义：STM32F10X_HD,USE_STDPERIPH_DRIVER， 当然这里对应你之前选择的启动文件，如果是LD，那就要换成LD，如图中1处。还需要配置头文件路径（h文件路径），这里需要配置到h文件的当前文件夹。对于hex文件的生成，我们需要打开output选项卡，勾选Create Hex file。


Step3：项目开发。 如实现led闪烁的功能，主函数代码如下所示。编译运行，烧入开发板即可。

#include "stm32f10x.h"

void Delay(u32 count)
{
	u32 i=0;
	for(;i<count;i++);
}
int main(void)
{
	GPIO_InitTypeDef  GPIO_InitStructure;

	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB|
	RCC_APB2Periph_GPIOE, ENABLE);
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOB, &GPIO_InitStructure);
	GPIO_SetBits(GPIOB,GPIO_Pin_5);
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5;
	GPIO_Init(GPIOE, &GPIO_InitStructure);
	GPIO_SetBits(GPIOE,GPIO_Pin_5);
	while(1)
	{
		GPIO_ResetBits(GPIOB,GPIO_Pin_5);
		GPIO_SetBits(GPIOE,GPIO_Pin_5);
		Delay(3000000);
		GPIO_SetBits(GPIOB,GPIO_Pin_5);
		GPIO_ResetBits(GPIOE,GPIO_Pin_5);
		Delay(3000000);
		}
}

【提醒】：上述讲解均是以STM32F103ZET6为例，其它开发板可能需要做小的修改。
