介绍

WebGL 是一个在浏览器里绘图的协议，它到底能干啥？想必各位已经看过很多浏览器实现的酷炫吊炸天效果了，你说没有看过，那可以来这里观摩下：shadertoy，看看几行代码能实现的神奇效果，感受感受大佬的厉害。学会 WebGL 就可以在浏览器中呈现任何想要的视觉效果。

学习这门知识需要有基础数学知识（线性代数、几何、三角学），然后慢慢接触、接受各种图形学中的概念（基础的向量、矩阵、三角函数知识是必须的，因为 shader 不像 js 那样方便断点调试，所以当绘制的图形没有按预期显示出来时候，这些知识可以在潜意识中帮助排查问题）。

那 WebGL 的原理是啥呢？其实 WebGL 是基于 OpenGL 的，应该问下 OpenGL 的原理是啥。WebGL1.0 基于OpenGL ES 2.0，WebGL 2.0基于OpenGL ES 3.0，扩展了 WebGL 1.0，引入新的 API。

在 OpenGL 中最关键的就是渲染管线，是开发者可以自由绘图的基础。OpenGL规范严格规定了每个函数该如何执行，以及它们的输出值，同时 OpenGL 自身也是一个巨大的状态机，内置了一系列的变量描述 OpenGL 此刻应当如何运行。这些知识在 WebGL 中同样适用。目前最新的是 WebGL 2.0，下一代技术是 WebGPU，目前已发布 Beta 版本，可以在 Chrome 113+ 的版本中使用，正式版本也快要发布了。（写文章时间20230426，虽然 WebGPU即将正式发布，但是目前资料较少，还没有广泛推广和应用，无法和实际项目结合。仍然建议先学 WebGL2，把基础的图形学、数学基础打好，一两年之后在学习 WebGPU 也相对轻松简单些。）

常规的学习路径是先了解一些概念和原理，有个大概印象，然后从简单 Demo 入手，逐步深入，因 WebGL 知识体系庞大，所以学习某一部分知识时候 demo 功能会比较单一且枯燥，但是学的多了，慢慢的就能看懂大佬的酷炫效果，自己也可以游刃有余地写出来。

git 上有很多封装好的 WebGL 库，有些是通用的图形库（对WebGL的封装程度简单），有些是专业领域的框架，例如：Threejs、Babylon.js、Cesium等。

这是WebGL 系列的入门文章，免费订阅，如有帮助请点赞收藏，纰漏之处欢迎指正！

渲染管线

WebGL 可以把由一系列三维坐标坐标构成的三维物体渲染为二维图形，这个过程就是渲染管线执行的过程。

可以把渲染管线的执行过程想象成一条流水线，每一个步骤都只负责很专一的工作，我们可以通过编写顶点着色器代码、片元着色器代码和几何着色器代码（WebGL 中不能自定义几何着色器的，暂时不去介绍）来自定义其中的某些步骤。下面是这个流程的大致介绍。

顶点数据： 不只包括顶点的坐标，还有每个顶点的颜色，法线向量，纹理坐标等，这些都是顶点的属性信息。

顶点着色器：可以对输入的顶点数据进行处理，会自动对每一个顶点处理。

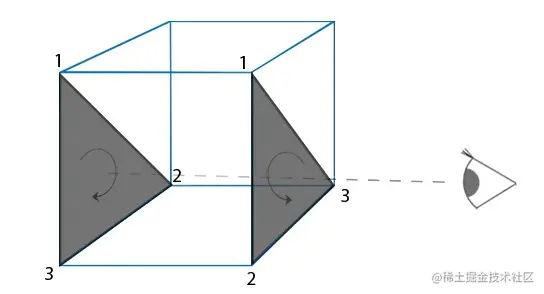

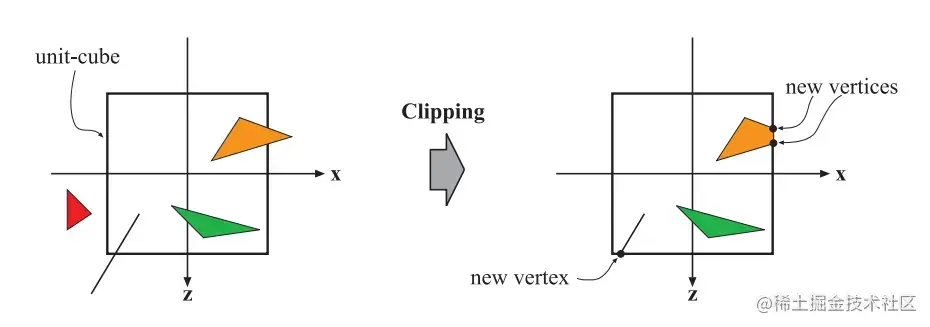

图元装配： 图元组装是将顶点着色器中输出的顶点组装成指定的图元，图元组装之后会进行裁剪和背面剔除，删除不必要的图元，从而减少发送到下一个阶段的图元个数，提高性能。

几何着色器： WebGL 中不能自定义几何着色器的，暂时不去介绍。

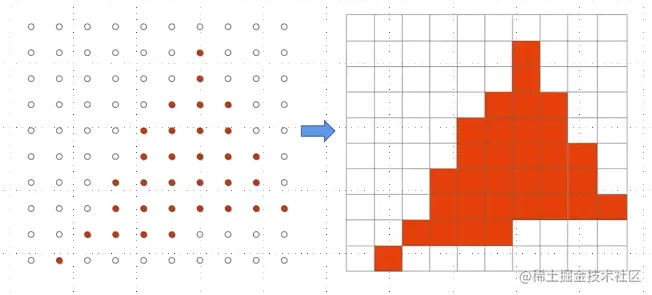

光栅化： 通过采样将矢量图元离散成一个个片元，会基于图元各个顶点的属性对内每个片元进行进行线性插值处理。

片元着色器： 处理光栅化后的每一个片元，赋予颜色。

混合和测试： 常见的测试有模版测试和深度测试，进一步对片元结果处理，产出像素图形。

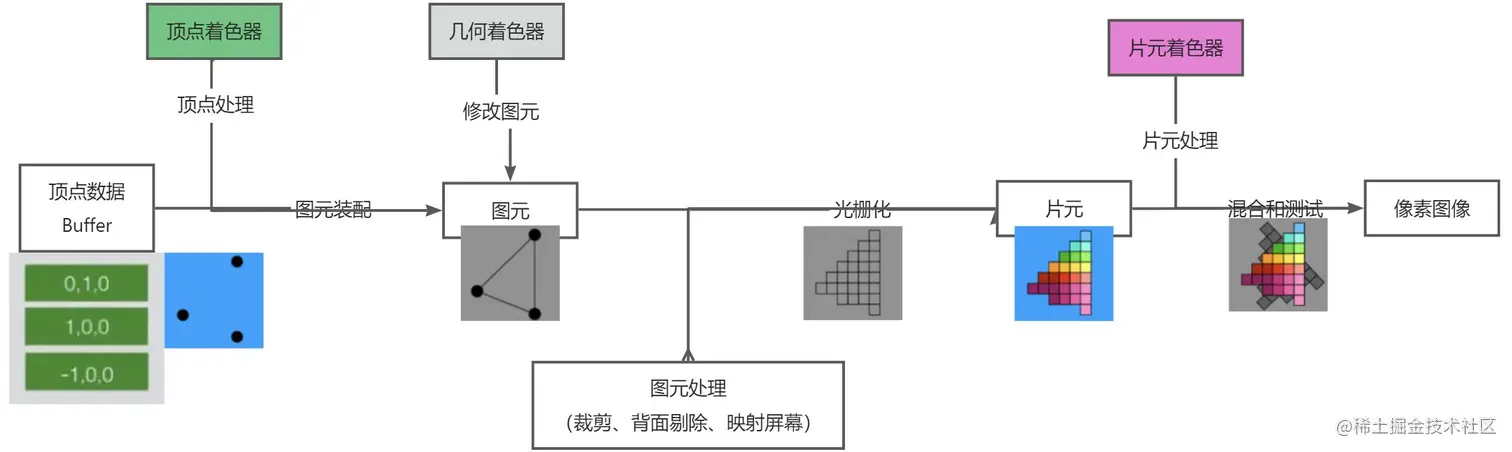

WebGL渲染管线流程

WebGL中有很多新概念，绘制顺序也很固定且繁琐，也有很多固定的方法，看似很类似的操作在代码上却是不一样的写法，多写多看几遍就熟悉了。

了解一些概念：

渲染管线： 指三维渲染的过程中显卡执行的、从几何体到最终渲染图像的、数据传输处理计算的过程。几何顶点被组合为图元（点，线段或多边形），然后图元被合成片元，最后片元被转换为帧缓存中的象素数据。

顶点：具有空间坐标和其他信息（如颜色和纹理坐标）的二维点。需要注意的是，WebGL 顶点的坐标范围都要在 -1.0 ~ 1.0之间才是有效值，我们可以叫他标准化设备坐标(Normalized Device Coordinates, NDC)，任何落在范围外的坐标都会被丢弃/裁剪，不会显示在你的屏幕上。

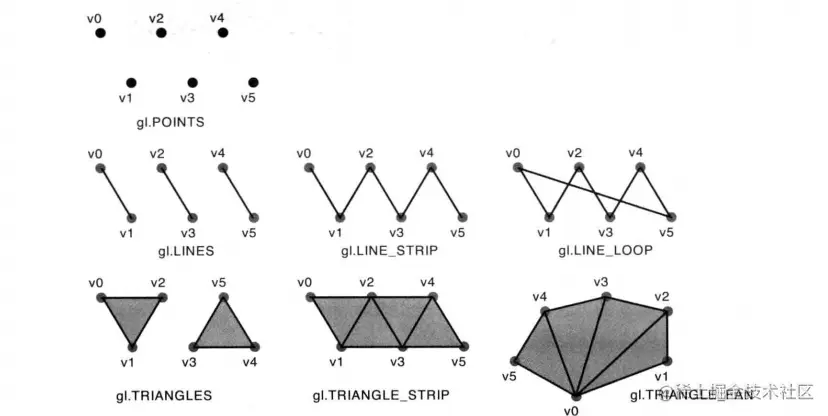

图元：Primitive，包含点，线段，线条、闭合线条、三⻆形、三角带、三角扇七种，如下图
