ACL概述

ACL是由permit或deny语句组成的，有序规则的列表 ACL是一个匹配工具，能够对报文进行匹配和区分

ACL两种应用

1. 应用在接口的ACL--过滤的数据包
2. 应用在路由协议--匹配相应的路由条目

ACL工作原理

当数据包从接口通过时，由于接口启用ACL，此时路由会对报文检查，然后处理（拒绝/接受）

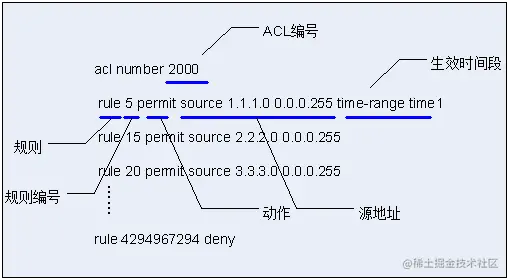

ACL组成

ACL种类

编号2000-2999----基本ACL---一句数据包中的源IP地址匹配数据 编号3000-3999----高级ACL---依据数据包当中源，目的IP，源目的的端口，协议号匹配数据 编号4000-4999----二层ACL，MAC，VLAN-id，802.1q

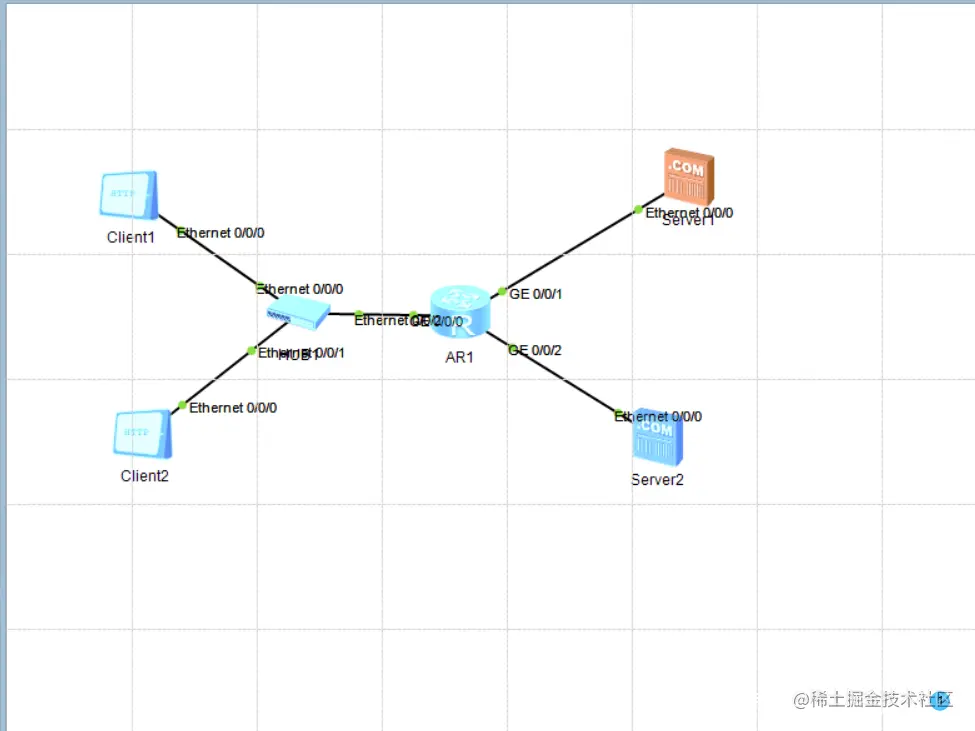

实验拓扑

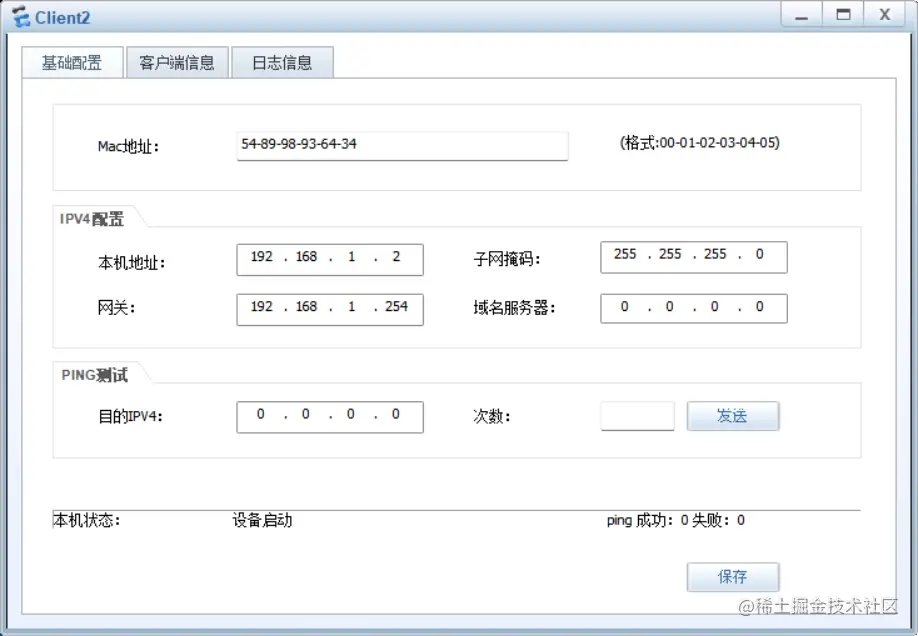

配置IP和网关

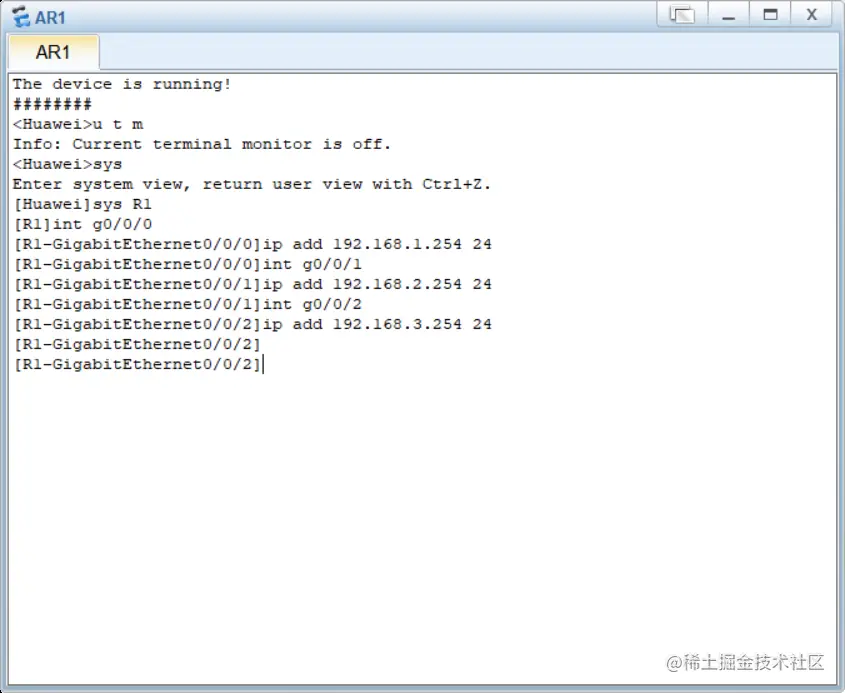

配置路由R1

配置ACL

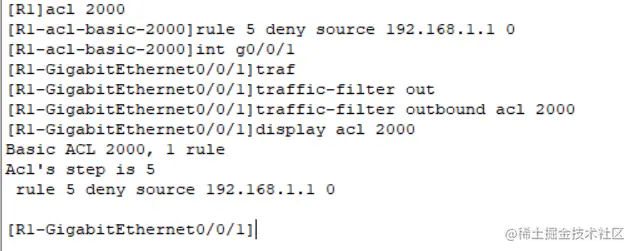

[R1]acl 2000  //启用基本acl
[R1-acl-basic-2000]rule 5 deny source 192.168.1.1 0  //配置rule规则，拒绝192.168.1.1的访问
[R1-acl-basic-2000]int g0/0/1  进入接口g1
[R1-GigabitEthernet0/0/1]traf
[R1-GigabitEthernet0/0/1]traffic-filter out
[R1-GigabitEthernet0/0/1]traffic-filter outbound acl 2000 //调用acl
[R1-GigabitEthernet0/0/1]display acl 2000
Basic ACL 2000, 1 rule
Acl's step is 5
 rule 5 deny source 192.168.1.1 0

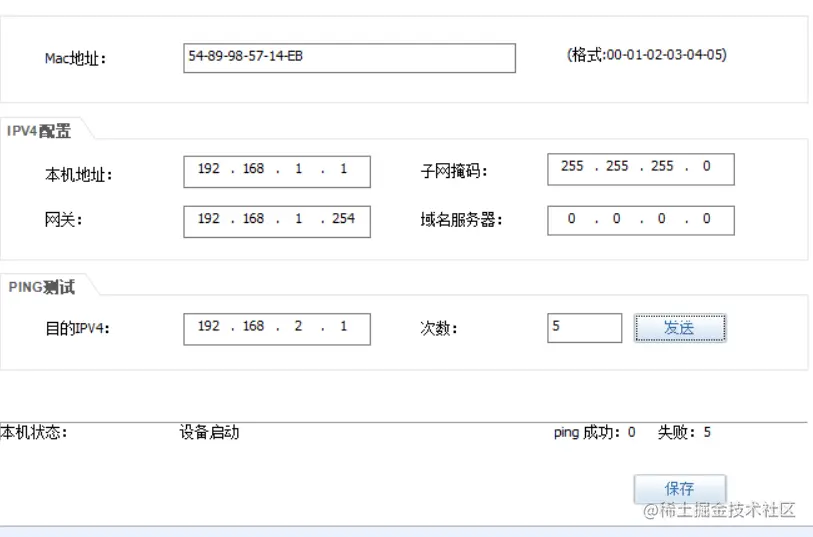

用c3pingsever3

无法ping通，实验成功

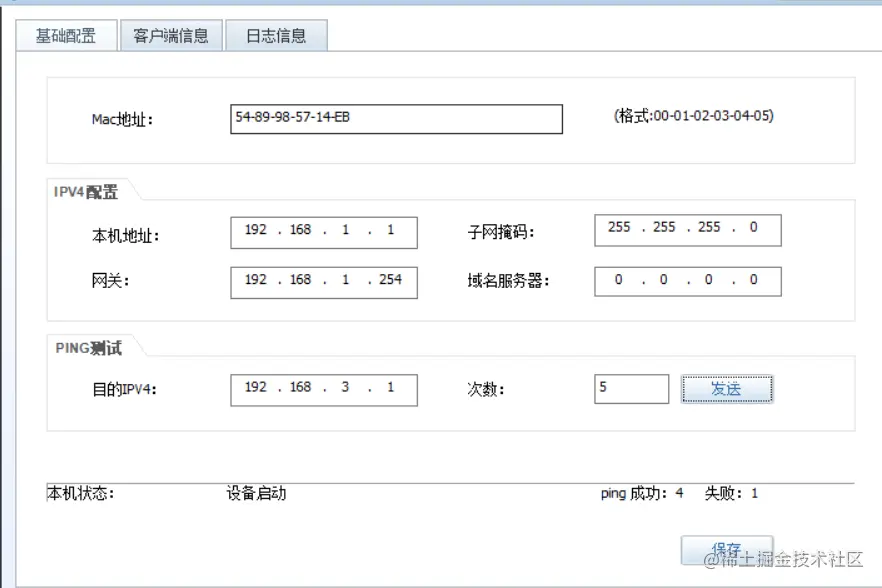

再pingS4

可以ping，说明无影响

ANT概念

概念：因为私网地址无法转发，所以私网地址和公网地址无法互相访问，为解决这一问题，可以使用ant来解决

原理：当私网地址去访问公网地址，nat可以将私网地址转换为公网地址

分类：

• 静态ant，手动将一个IP地址对应一个公网地址
• 动态ant，私网地址转换公网地址随机转换
• easy-ip，将一批公网地址设置成一起，一个IP地址进行转换就占用其中一个公网地址，直到占完为止，不够的话需要等待
• natpt端口映射，将端口和端口直接映射，进行私网和公网的转换，和静态nat差不多

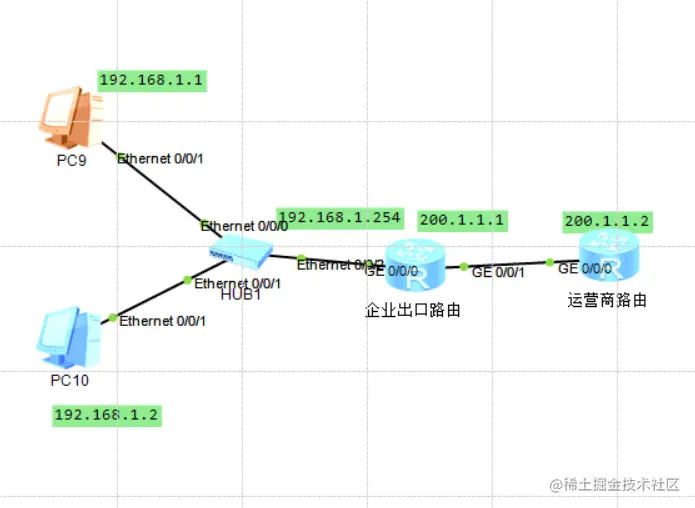

实验拓扑

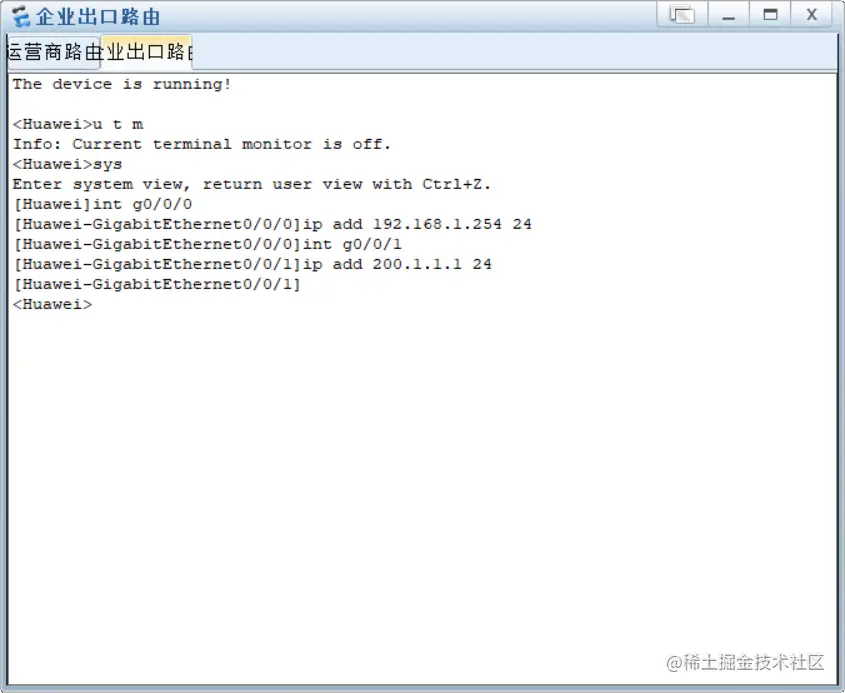

R1配置*

R2配置

Huawei>sys
Enter system view, return user view with Ctrl+Z.
[Huawei]int g0/0/1
[Huawei-GigabitEthernet0/0/1]ip add 200.1.1.2 24
[Huawei-GigabitEthernet0/0/1]nat static
[Huawei-GigabitEthernet0/0/1]nat static enable      //打开nat静态接口
[Huawei-GigabitEthernet0/0/1]nat sta
[Huawei-GigabitEthernet0/0/1]nat static glo
[Huawei-GigabitEthernet0/0/1]nat static global 200.1.1.100 inside 192.168.1.1 //配置静态nat 200.1.1.100

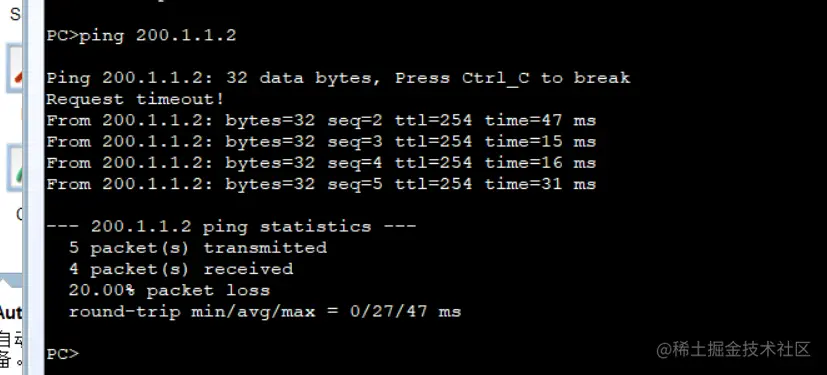

用ping访问
