书接上回，在vue中，使用canvas来绘制管线，我来说一下我的实现思路。
首先，因canvas的绘制离不开JS，但是在vue页面中来书写，又会导致vue页面代码量过多，所以，我单独写了一个js文件，通过 export 进行导出，在vue页面中进行调用，下面来看代码：
index.vue
<template>
<div class="canvas-container">
<div class="canvas-icon-content">左侧选项列表</div>
<div class="canvas-content">
<div class="canvas" id="canvas">
<canvas id="myCanvas" ref="myCanvas"></canvas>
</div>
<div class="canvas-options">下方操作按钮</div>
</div>
</div>
</template>
<script>
import canvas from '../utils/canvas'
let myCanvas = {}
export default {
name: 'index',
data() {
return {}
},
mounted() {
myCanvas = canvas.init('myCanvas')
},
}
</script>

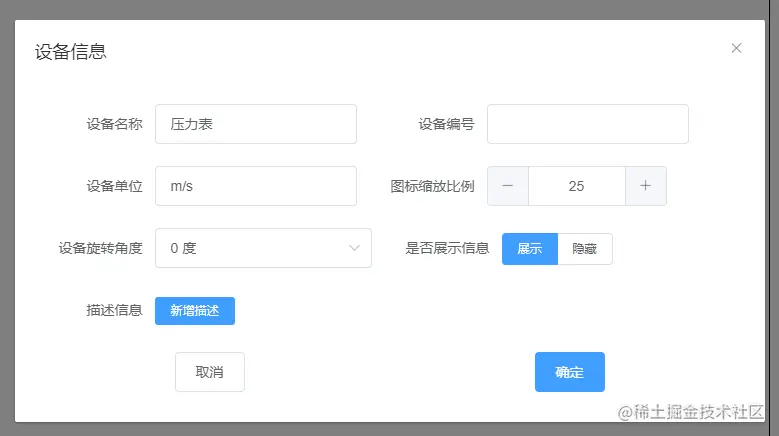

在 vue 页面中，主要是针对整体界面的搭建，css样式进行编写，其中除了界面外，还有 管线设备 信息修改的弹窗界面编写，如下图
针对信息编辑后的 “确定” 及 “取消” 事件，全部通过调用 myCanvas 中的方法来进行。
JS文件
在JS文件中，
首先定义一个 allElementCollection 数组，这个数组最终需要提交给后端，同时，页面中元素的绘制主要来自于这个主要数组。
剩下的就是来添加绘制的工作，以及JS中数据传入vue页面，vue页面的数据，传入JS中。
数据传输这里，我是这样做的，定义了一个对象 canvasDraw ，里面部分方法，如下代码：
const canvasDraw = {
init(element) {
canvas = document.getElementById(element)
ctx = canvas.getContext('2d')
const w = 1200, h = 800;
canvas.width = w * devicePixelRatio;
canvas.height = h * devicePixelRatio;
canvas.style.width = w + 'px';
canvas.style.height = h + 'px';
return canvas
},
// 回传鼠标抬起事件
canvasMouseUp: (e) => {},
// 绘制类型切换
drawTypeChange: (ele) => {},
// 修改管线类型（冷热水）
changePipelineType: (type) => {},
// 设备参数修改
canvasModifyInfo: (info) => {},
// 显示设备可拖动的区域范围
showEquipmentIconArea: () => {},
commit: () => {
// todo
// 提交事件
},
// 清除整个画布
clearAll: (info) => {},
// 数据回显
echoData: (data) => {}
}
export default canvasDraw
上述代码中，所有的 canvas 相关的方法，都通过对象 canvasDraw 导出，在vue页面，就可以通过 myCanvas 来进行调用了。
接下来，我们需要一个构造函数，这个函数的作用是，通过构造函数，可以 new 多个对象，每个对象里面有鼠标按下的起点坐标 startX、startY，鼠标抬起的重点坐标 endX、endY，以及绘制的类型、绘制不同类型的信息对象、绘制形状的方法、绘制文字的方法、绘制图片的方法：
/**
* 创建绘制元素工厂函数
*
* */
class ElementFactory {
constructor(startX, startY, endX, endY) {
this.startX = startX; // 鼠标 按下 X点
this.startY = startY; // 鼠标 按下 Y点
this.endX = endX; // 鼠标 抬起 X点
this.endY = endY; // 鼠标 抬起 Y点
this.type = 0; // 绘制类型：图形、文字、图片
this.pipelineInfo = {}; // 图形（管线）私有信息
this.equipmentInfo = {}; // 图片（设备）私有信息
this.textInfo = {}; // 文字（文字）私有信息
}
get minX() {
return Math.min(this.startX, this.endX);
}
get maxX() {
return Math.max(this.startX, this.endX);
}
get minY() {
return Math.min(this.startY, this.endY);
}
get maxY() {
return Math.max(this.startY, this.endY);
}
get middleX() {
return this.endX - (this.endX - this.startX) / 2
}
get middleY() {
return this.endY - (this.endY - this.startY) / 2
}
// 判断点击的是否存在元素绘制的范围之内
isInside(x, y) {
return x >= this.minX && x <= this.maxX && y >= this.minY && y <= this.maxY
}
// 绘制管线
drawPipeline() {}
// 绘制设备
drawEquipment() {}
// 绘制设备上方文字
drawEquipmentText() {}
// 绘制纯文本
drawText() {}
// 根据条件来调用不同的绘制方法
drawAllElement() {
parseInt(this.type) === 0 ? this.drawPipeline() : (parseInt(this.type) === 1 ? this.drawEquipment() : this.drawText())
}
}
基本的方法已经写完了，那接下来，就剩下一些鼠标的管理事件了。
在函数 canvasMousedown 中，主要处理三件事情：1、鼠标按下事件；2、鼠标移动事件；3、鼠标抬起事件。
鼠标按下的那一刻，有以下几个方面需要注意：
- 鼠标是左键点击还是右键点击；
- 当前鼠标点击的位置，即
startX、startY； - 当前鼠标点击的位置是否是存在了已经绘制的内容；
具体代码如下：
const canvasMousedown = (e) => {
const rect = canvas.getBoundingClientRect();
const clickX = e.clientX - rect.left;
const clickY = e.clientY - rect.top;
// 查询所点击元素是否存在
const shape = getElement(clickX, clickY);
if (shape) {
moveAllElement(e, clickX, clickY, rect, shape);
canvas.style.cursor= "move";
} else {
if (e.buttons === 1) {
draw_element_type === 0 ? drawRealTimePipeline(e, clickX, clickY, rect) : (draw_element_type === 1 ? drawRealTimeEquipment(e, clickX, clickY, rect) : drawRealTimeText(e, clickX, clickY, rect))
}
}
};
其中 getElement 方法为：
// 鼠标点击canvas查看是否点击到了已经绘制的路线，若是，则返回相关线的对象，若否，返回null
const getElement = (x, y) => {
for (let i = allElementCollection.length - 1; i >= 0; i--) {
if (element.isInside(x, y)) return element;
}
return null
};
鼠标按下后，获取到 clickX、clickY，判断当前点击的位置是否已经绘制了元素shape，如果shape存在，执行移动事件，如果不存在，则执行绘制事件。
大致的思路就是上述分享内容，接下来的文章中，我会将具体的方法及注意事项进行细化，如果您对这篇文章或者这个功能感兴趣的话，请点赞收藏吧，您的支持是我更新的动力~
