这是一个五彩缤纷的世界，彩色的玻璃让窗外的风景绚丽夺目。
我们可以把世界想象成一张画布，这个世界里存在着两种风景：
- source：即将落笔的风景，比如彩色的玻璃。
- destination：已经落笔的风景，比如窗外的城市。
当这两种风景合到一起后，便会形成新的destination，进入我们的眼睛。
在webgl 中有两种合成颜色的方法：
- blendFunc(sfactor, dfactor) 基于sfactor, dfactor对source和destination的rgba颜色做合成。
- blendFuncSeparate(srcRGB, dstRGB, srcAlpha, dstAlpha) 基于srcRGB, dstRGB对source和destination的rgb颜色做合成；基于srcAlpha, dstAlpha对source和destination的alpha透明度做合成。
blendFunc(sfactor, dfactor) 适合对没有透明度的颜色做合成；
blendFuncSeparate(srcRGB, dstRGB, srcAlpha, dstAlpha) 适合对有透明度的颜色做合成。
其中的参数需要按照下面的Constant来写。
| Constant | Factor | Description |
|---|---|---|
gl.ZERO | 0,0,0,0 | 所有颜色乘 0. |
gl.ONE | 1,1,1,1 | 所有颜色乘 1. |
gl.SRC_COLOR | RS, GS, BS, AS | 将所有颜色乘上源颜色。 |
gl.ONE_MINUS_SRC_COLOR | 1-RS, 1-GS, 1-BS, 1-AS | 每个源颜色所有颜色乘 1 . |
gl.DST_COLOR | RD, GD, BD, AD | 将所有颜色与目标颜色相乘。 |
gl.ONE_MINUS_DST_COLOR | 1-RD, 1-GD, 1-BD, 1-AD | 将所有颜色乘以 1 减去每个目标颜色。 |
gl.SRC_ALPHA | AS, AS, AS, AS | 将所有颜色乘以源 alpha 值。 |
gl.ONE_MINUS_SRC_ALPHA | 1-AS, 1-AS, 1-AS, 1-AS | 将所有颜色乘以 1 减去源 alpha 值。 |
gl.DST_ALPHA | AD, AD, AD, AD | 将所有颜色与目标 alpha 值相乘。 |
gl.ONE_MINUS_DST_ALPHA | 1-AD, 1-AD, 1-AD, 1-AD | 将所有颜色乘以 1 减去目标 alpha 值。 |
gl.CONSTANT_COLOR | RC, GC, BC, AC | 将所有颜色乘以一个常数颜色。 |
gl.ONE_MINUS_CONSTANT_COLOR | 1-RC, 1-GC, 1-BC, 1-AC | 所有颜色乘以 1 减去一个常数颜色。 |
gl.CONSTANT_ALPHA | AC, AC, AC, AC | 将所有颜色乘以一个常数。 |
gl.ONE_MINUS_CONSTANT_ALPHA | 1-AC, 1-AC, 1-AC, 1-AC | 所有颜色乘以 1 减去一个常数。 |
gl.SRC_ALPHA_SATURATE | min(AS, 1 - AD), min(AS, 1 - AD), min(AS, 1 - AD), 1 | 将 RGB 颜色乘以源 alpha 值或 1 减去目标 alpha 值中的较小值。alpha 值乘以 1. |
我们详细说一下上面的两个合成方法。
blendFunc(sfactor, dfactor) 的计算原理如下：
BlendColor=source*sfactor+destination*dfactor
举个例子。
已知：
- source是(0,0,1,1)
- destination是(1,1,0,1)
- sfactor是gl.ONE
- dfactor是gl.ZERO
求：BlendColor
解：
BlendColor=(0,0,1,1)*(1,1,1,1)+(1,1,0,1)*(0,0,0,0)
BlendColor=(0,0,1,1)
上面的算法就是常见的颜色覆盖，就像画水粉一样，顶上的source压住下面的dfactor。
我们可以写个webgl测试一下。
<!DOCTYPE html>
<html lang="en">
<head>
<meta charset="UTF-8" />
<title>颜色合成</title>
<style>
body {
margin: 0;
overflow: hidden;
}
</style>
</head>
<body>
<canvas id="canvas"></canvas>
<!-- 顶点着色器 -->
<script id="vertexShader" type="x-shader/x-vertex">
attribute vec4 a_Position;
attribute vec4 a_Color;
varying vec4 v_Color;
void main(){
//点位
gl_Position=a_Position;
//尺寸
gl_PointSize=300.0;
v_Color=a_Color;
}
</script>
<!-- 片元着色器 -->
<script id="fragmentShader" type="x-shader/x-fragment">
precision mediump float;
varying vec4 v_Color;
void main(){
gl_FragColor=v_Color;
}
</script>
<script>
const canvas = document.querySelector('#canvas')
canvas.width = window.innerWidth
canvas.height = window.innerHeight
// 获取着色器文本
const vsSource = document.querySelector('#vertexShader').innerText
const fsSource = document.querySelector('#fragmentShader').innerText
//三维画笔
const gl = canvas.getContext('webgl')
gl.enable(gl.BLEND)
gl.blendFunc(gl.ONE, gl.ZERO)
//初始化着色器
initShaders(gl, vsSource, fsSource)
//声明颜色 rgba
gl.clearColor(0, 0, 0, 1)
//如何向attribute 变量中写入多点，并绘制多点
//顶点数据
const vertices = new Float32Array([0, 0.2, -0.2, 0])
//缓冲对象
const vertexBuffer = gl.createBuffer()
//绑定缓冲对象
gl.bindBuffer(gl.ARRAY_BUFFER, vertexBuffer)
//写入数据
gl.bufferData(gl.ARRAY_BUFFER, vertices, gl.STATIC_DRAW)
//获取attribute 变量
const a_Position = gl.getAttribLocation(gl.program, 'a_Position')
//修改attribute 变量
gl.vertexAttribPointer(a_Position, 2, gl.FLOAT, false, 0, 0)
//赋能-批处理
gl.enableVertexAttribArray(a_Position)
//颜色数据
const colors = new Float32Array([
//蓝色
0, 0, 1, 1,
//黄色
1, 1, 0, 1,
])
//缓冲对象
const colorBuffer = gl.createBuffer()
//绑定缓冲对象
gl.bindBuffer(gl.ARRAY_BUFFER, colorBuffer)
//写入数据
gl.bufferData(gl.ARRAY_BUFFER, colors, gl.STATIC_DRAW)
//获取attribute 变量
const a_Color = gl.getAttribLocation(gl.program, 'a_Color')
//修改attribute 变量
gl.vertexAttribPointer(a_Color, 4, gl.FLOAT, false, 0, 0)
//赋能-批处理
gl.enableVertexAttribArray(a_Color)
//刷底色
gl.clear(gl.COLOR_BUFFER_BIT)
//绘制顶点
gl.drawArrays(gl.POINTS, 0, 2)
// 初始化着色器
function initShaders(gl, vsSource, fsSource) {
//创建程序对象
const program = gl.createProgram()
//建立着色对象
const vertexShader = loadShader(gl, gl.VERTEX_SHADER, vsSource)
const fragmentShader = loadShader(gl, gl.FRAGMENT_SHADER, fsSource)
//把顶点着色对象装进程序对象中
gl.attachShader(program, vertexShader)
//把片元着色对象装进程序对象中
gl.attachShader(program, fragmentShader)
//连接webgl上下文对象和程序对象
gl.linkProgram(program)
//启动程序对象
gl.useProgram(program)
//将程序对象挂到上下文对象上
gl.program = program
return true
}
function createProgram(gl, vsSource, fsSource) {
//创建程序对象
const program = gl.createProgram()
//建立着色对象
const vertexShader = loadShader(gl, gl.VERTEX_SHADER, vsSource)
const fragmentShader = loadShader(gl, gl.FRAGMENT_SHADER, fsSource)
//把顶点着色对象装进程序对象中
gl.attachShader(program, vertexShader)
//把片元着色对象装进程序对象中
gl.attachShader(program, fragmentShader)
//连接webgl上下文对象和程序对象
gl.linkProgram(program)
return program
}
function loadShader(gl, type, source) {
//根据着色类型，建立着色器对象
const shader = gl.createShader(type)
//将着色器源文件传入着色器对象中
gl.shaderSource(shader, source)
//编译着色器对象
gl.compileShader(shader)
//返回着色器对象
return shader
}
</script>
</body>
</html>
效果如下：
那如果黄色是半透明的会怎么样呢？
改下代码：
const colors = new Float32Array([
//蓝色
0, 0, 1, 1,
//黄色
// 1, 1, 0, 1,
// 半透明的黄
1, 1, 0, 0.5,
])
效果如下：
相信你可以看出，黄色变淡了。
这是为什么呢？用之前的公式印证一番即可：
BlendColor=(0,0,1,0.5)*(1,1,1,1)+(1,1,0,1)*(0,0,0,0)
BlendColor=(0,0,1,0.5)
由上可知，合成颜色的透明度变了。
但为什么合成颜色的透明度变了会导致颜色变淡呢？
这跟webgl颜色与canvas画布背景色的合成方式有关，其具体算法我先不细说，大家先知道颜色的透明度会影响颜色的最终渲染效果即可。
接下来，我们还要解决一个问题。
既然黄色半透明了，那黄色与蓝色相交的部分就应该有所变化。
这样我们就得换一套合成因子了：
gl.blendFunc(gl.SRC_ALPHA, gl.ONE_MINUS_SRC_ALPHA)
效果如下：
其算法如下：
BlendColor=(0,0,1,0.5)*0.5+(1,1,0,1)*(1-0.5)
BlendColor=(0,0,0.5,0.25)+(0.5,0.5,0,0.5)
BlendColor=(0.5,0.5,0.5,0.75)
通过上面的算法可以看到合成颜色变灰了。
但同时也出现了一个问题：合成区域的透明度变低了。
一个半透明的图像合上一个不透明的图像后，其透明度是不可能降低的。
因此，这个透明度需要与rgb分开计算。
webgl就提供了一个这样的方法-blendFuncSeparate(srcRGB, dstRGB, srcAlpha, dstAlpha)。
改一下代码，把之前的blendFunc()方法改成blendFuncSeparate()方法。
gl.blendFuncSeparate(gl.SRC_ALPHA, gl.ONE_MINUS_SRC_ALPHA, gl.ONE, gl.ONE)
效果如下：
现在的合成颜色就明显比之前颜色暗了。
看一下其算法：
BlendColor.rgb=(0,0,1)*0.5+(1,1,0)*(1-0.5)
BlendColor.rgb=(0,0,0.5)+(0.5,0.5,0)
BlendColor.rgb=(0.5,0.5,0.5)
BlendColor.a=0.5*1+1*1
BlendColor.a=1.5=1
因为透明度的极大值就是1，所以1.5 的透明度依旧是1。
现在关于blendFunc()和blendFuncSeparate()的常规用法，我们就说完了。

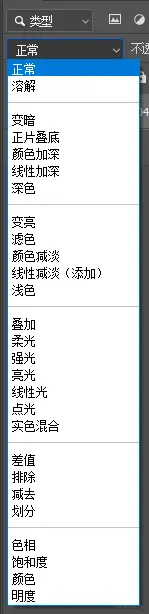

我们还可以在其中写入其它的constant，让图像出现不同的合成效果，其作用，大家可以联想一下photoshop里的合成方式：
具体我就不给大家写了，接下来再聊点其它的相关方法。
我们之前在合成source和destination的时候，用的是加法。
BlendColor=source*sfactor+destination*dfactor
其实，我们也可以用减法。
blendEquation(mode)：blendFunc()方法中source和destination的合成方式。
- gl.FUNC_ADD: source + destination (default value)
- gl.FUNC_SUBTRACT: source - destination
- gl.FUNC_REVERSE_SUBTRACT: destination - source
- gl.MIN: Minimum of source and destination
- gl.MAX: Maximum of source and destination
上面的mode我是从MDN里复制粘贴的，英语很好理解，不翻译了。
既然blendFunc()有了一个blendEquation()，那blendFuncSeparate()也自然有一个blendEquationSeparate()。
blendEquationSeparate(modeRGB, modeAlpha)：对应blendFuncSeparate()中rgb和a的两种合成方式，其中的参数类型与blendEquation()一样。
在代码里测试一下。
const gl = canvas.getContext('webgl')
gl.enable(gl.BLEND)
// gl.blendFunc(gl.ONE, gl.ZERO)
// gl.blendFunc(gl.SRC_ALPHA, gl.ONE_MINUS_SRC_ALPHA)
gl.blendFuncSeparate(gl.SRC_ALPHA, gl.ONE_MINUS_SRC_ALPHA, gl.ONE, gl.ONE)
gl.blendEquationSeparate(gl.FUNC_SUBTRACT, gl.FUNC_ADD)
为了方便看减法效果，把蓝色的点改成紫色。
const colors = new Float32Array([
//蓝色
// 0, 0, 1, 1,
// 紫色
0.5, 0, 1, 1,
//黄色
// 1, 1, 0, 1,
// 半透明的黄
1, 1, 0, 0.5,
])
效果如下：
相关算法就不写了，理解这个功能就好，免得在three.js的合成里的遇到一堆没见过的单词。
