VRRP概念

虚拟路由冗余协议VRRP（Virtual Router Redundancy Protocol）是一种用于提高网络可靠性的容错协议。通过VRRP，可以在主机的下一跳设备出现故障时，及时将业务切换到备份设备，从而保障网络通信的连续性和可靠性。

VRRP的工作原理

VRRP的三种状态

VRRP协议中定义了三种状态机：初始状态（Initialize）、活动状态（Master）、备份状态（Backup）。其中，只有处于Master状态的设备才可以转发那些发送到虚拟IP地址的报文。

状态	说明
Initialize	该状态为VRRP不可用状态，在此状态时设备不会对VRRP通告报文做任何处理。
Master	当VRRP设备处于Master状态时，它将会承担虚拟路由设备的所有转发工作，并定期向整个虚拟内发送VRRP通告报文
Backup	当VRRP设备处于Backup状态时，它不会承担虚拟路由设备的转发工作，并定期接受Master设备的VRRP通告报文，判断Master的工作状态是否正常。

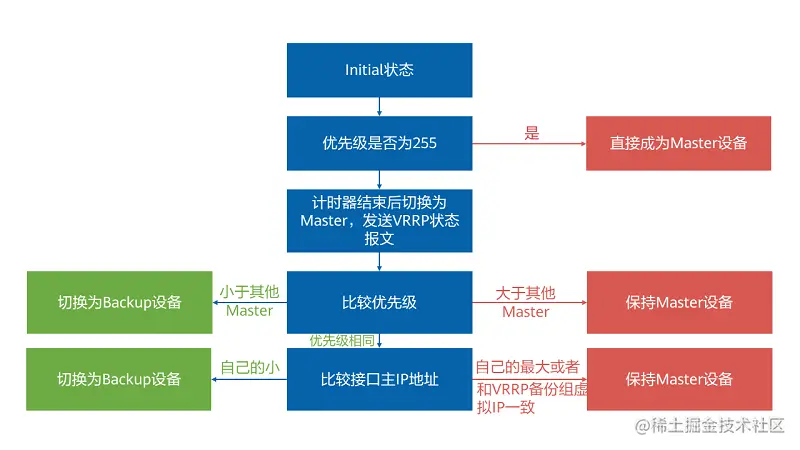

VRRP选举机制

VRRP实验拓扑

（1）配置主机IP

（2）配置路由R2

int g0/0/0                    //进入端口

ip add 192.168.1.10 24        //配置端口IP

vrrp vrid 1 virtual-ip 192.168.1.254 //配置虚拟IP

vrrp vrid 1 priority 120       //vrrp优先级

vrrp vrid 1 track interface GigabitEthernet0/0/0 reduced 30 //监视端口

（3）配置路由R3

int g0/0/0           //进入端口

ip add 192.168.1.20 24   //设置端口IP

vrrp vrid 1 virtual-ip 192.168.1.254     //设置虚拟IP

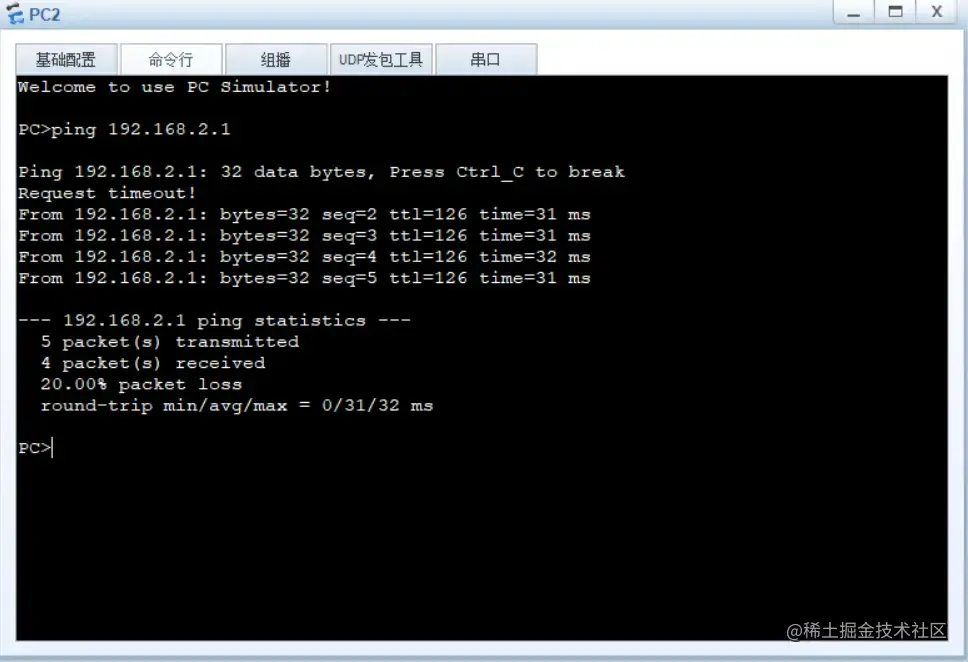

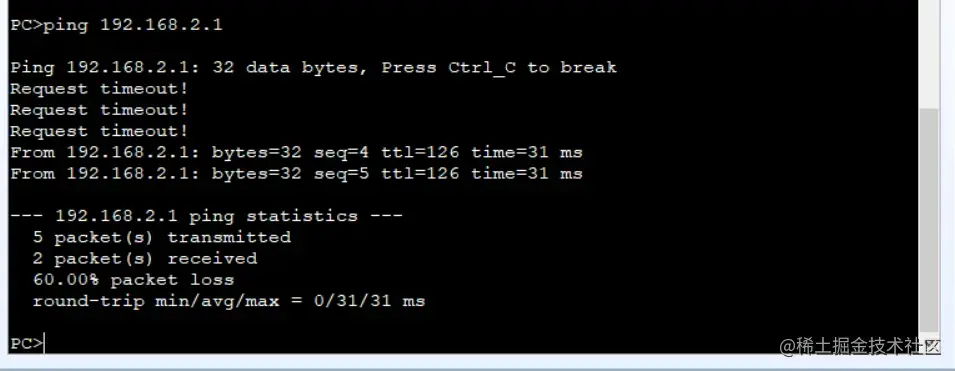

（4）检测连通性

可以正常通讯
