MAT内存分析 Overview概览图

前面我们讲解了MAT内存分析工具，打开Dump文件后，找到Leak Suspects内存泄漏检测点，在它的左侧有一个Overview概率图信息，本文我们主要讲解以下概率图可以帮我们看哪些内容

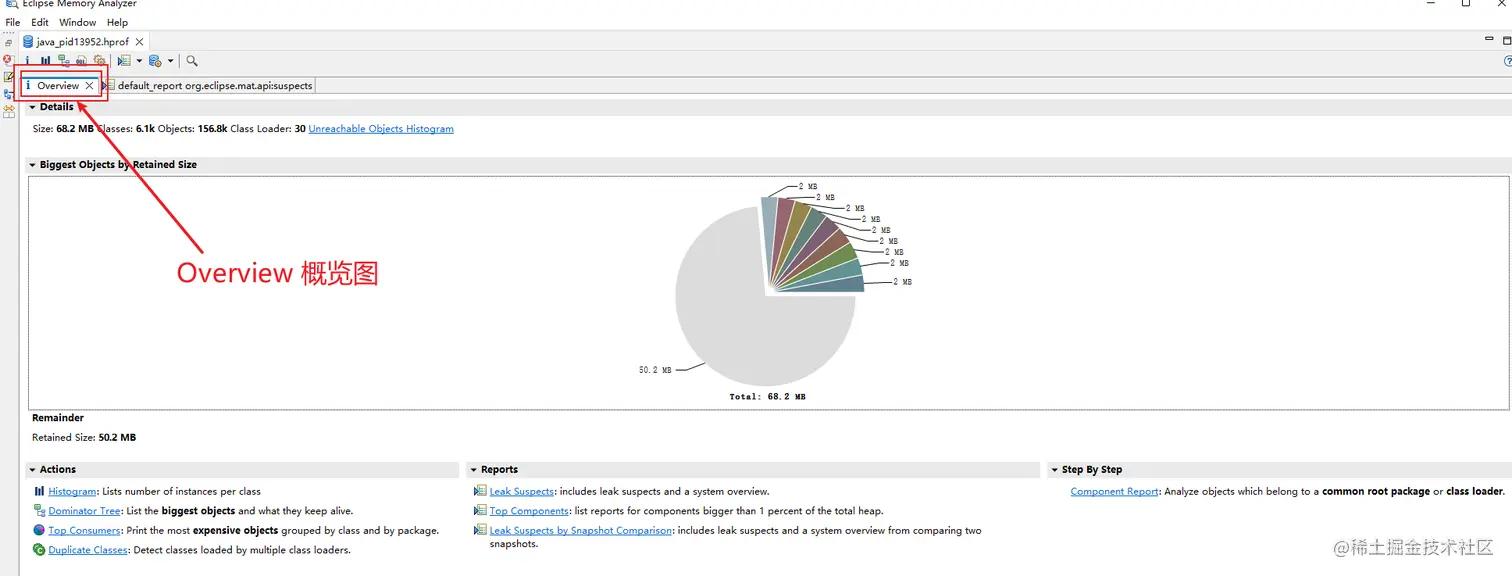

1.Overview 概览图

下面我们看下概览图，都包含哪些东西，大致分为三大块

  1. Details 大小，类信息，及不可达对象分析


  1. biggest object by retained size(占用内存最大的几个对象) 及Remainder 正常内存对象信息

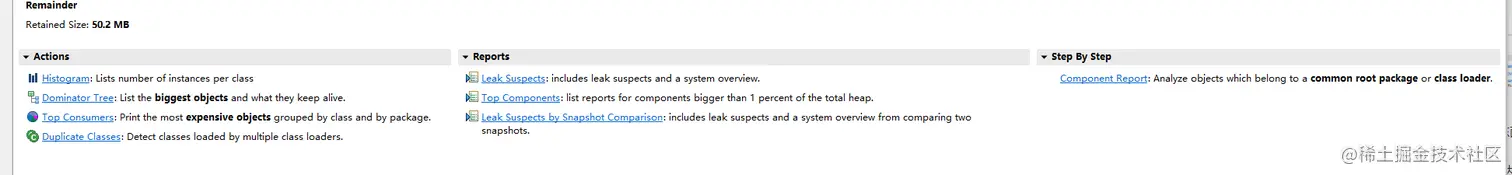

  1. Actions 大对象排序信息，Reports 内存泄漏信息， Step by step 分析相同根或者类加载器信息 image.png

2.Detail 分析

下面我们看下Detail信息

  • Size: 68.2 MB 总大小68.2M
  • Classes: 6.1k 类数量6.1K
  • Objects: 156.8k 对象数量156.8K
  • Class Loader: 30 类加载器30种
  • Unreachable Objects Histogram 不可达的大对象信息，其实这部分就是应该被回收的对象，但是现在仍然存活在内存中，这部分是要重点看下

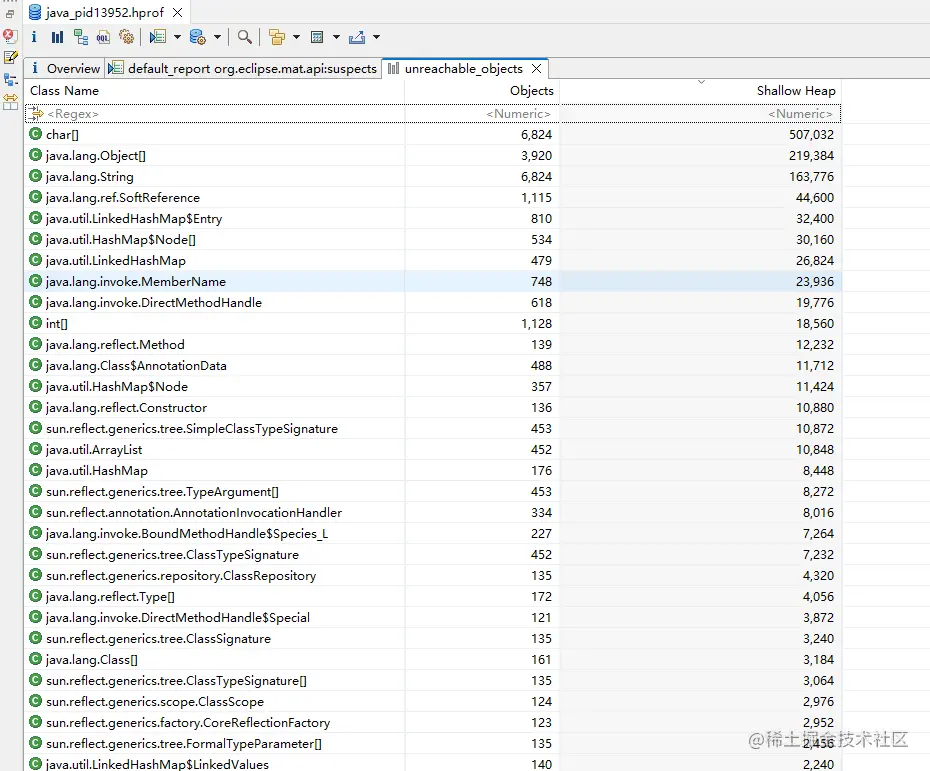

下面我们看下 不可达的大对象信息有什么？ 可以看到不可达对象中存在

  • 很多的类信息Class
  • 这些对象的数目 信息 objects，
  • 对象占用的浅堆 Shallow Heap 对象本身的大小信息

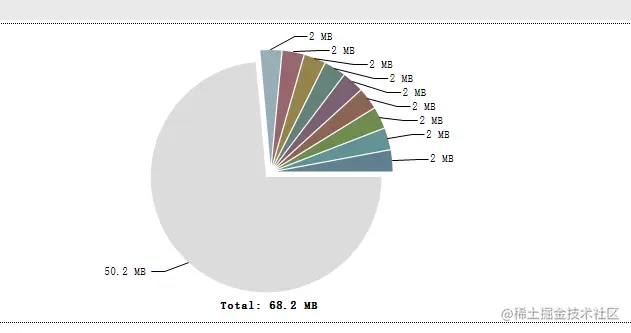

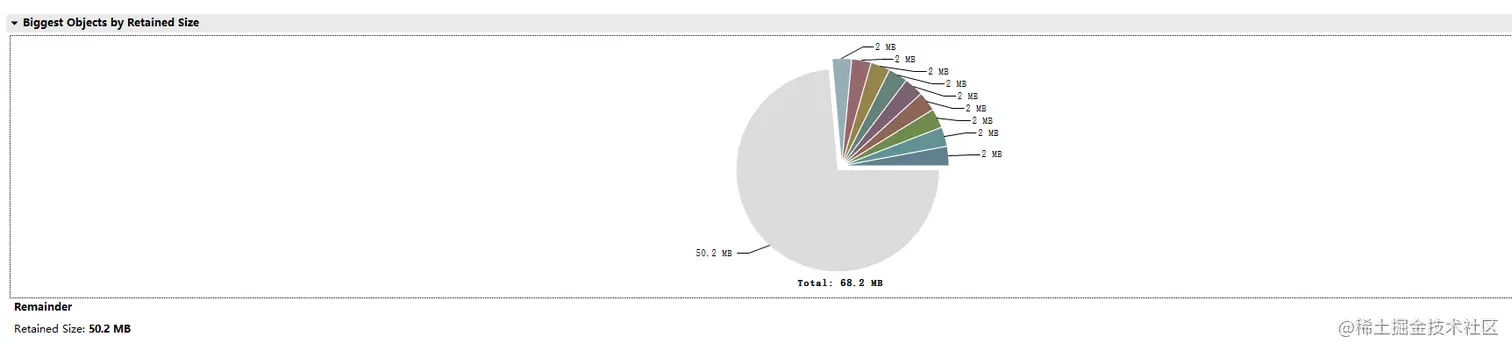

3. Biggest object by retained size

biggest object by retained size中有哪些信息？

  • 总大小 total 68.2M
  • Remainder Size 正常的内存对象50.2M
  • 剩余的就是不正常的内存，也就是可能泄漏的内存 ，很多线程，每个线程2M


4.Actions 具体的操作信息

4.1 Histogram: Lists number of instances per class 大对象信息

点击 Histogram ，我们可以看到内存中的对象信息


  • 对象类型 ClassName
  • 具体的对象的数量 Objects
  • 对象浅堆 Shallow Heap 对象本身大小
  • 对象深堆 Retained Heap 对象回收可回收大小

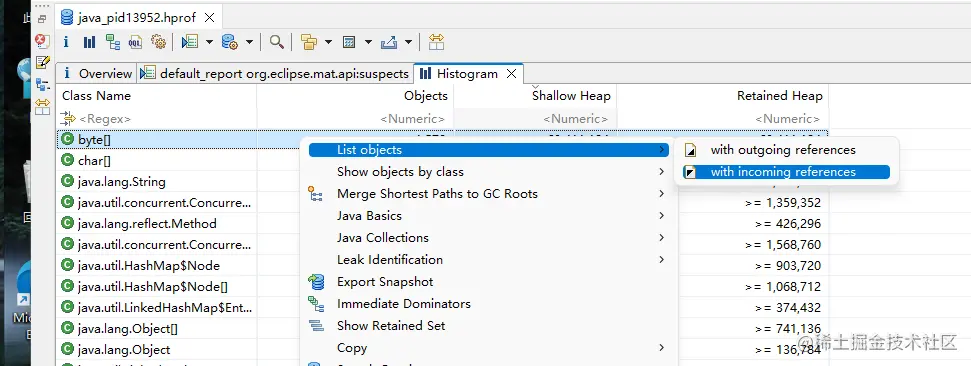

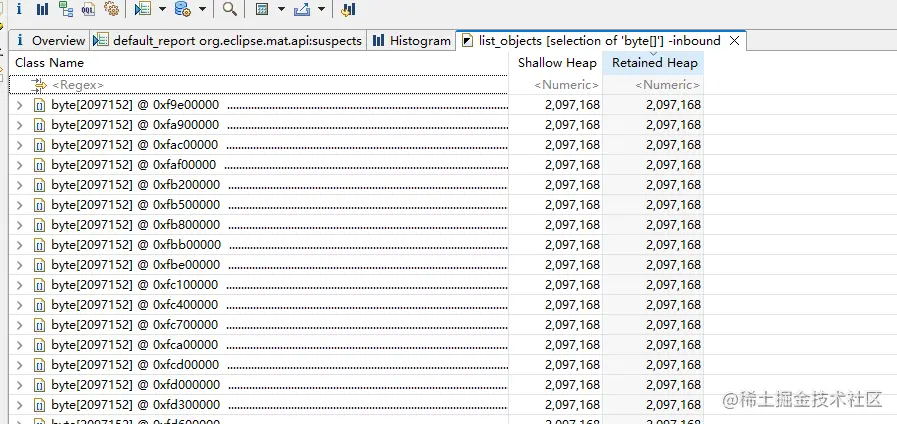

我们找一个最大的 对象，分析下 点击 Byte[] , 点击List objects， 点击 use incoming 分析入对象，被谁引用


点击 Retained Head 进行排序， 就可以得到 最大的哪些对象信息

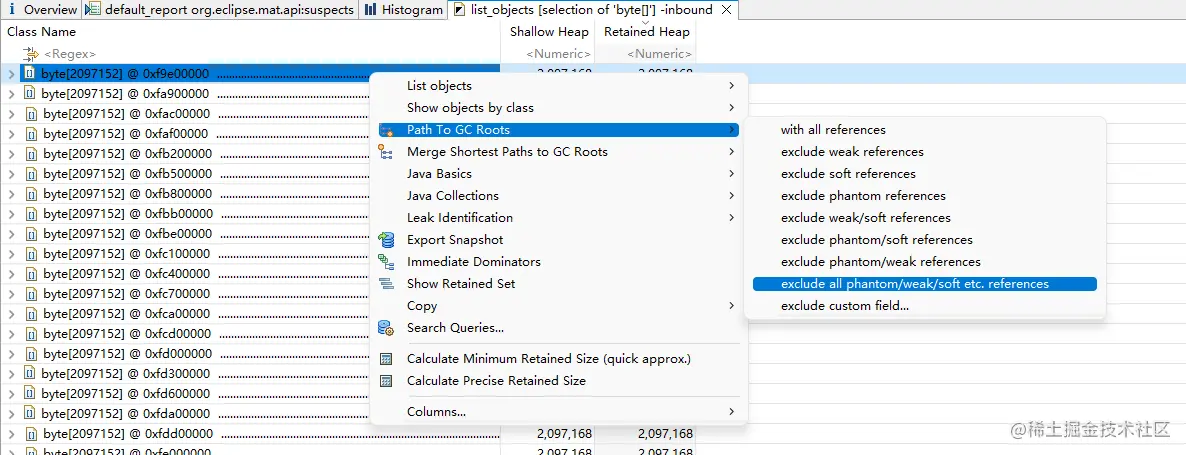

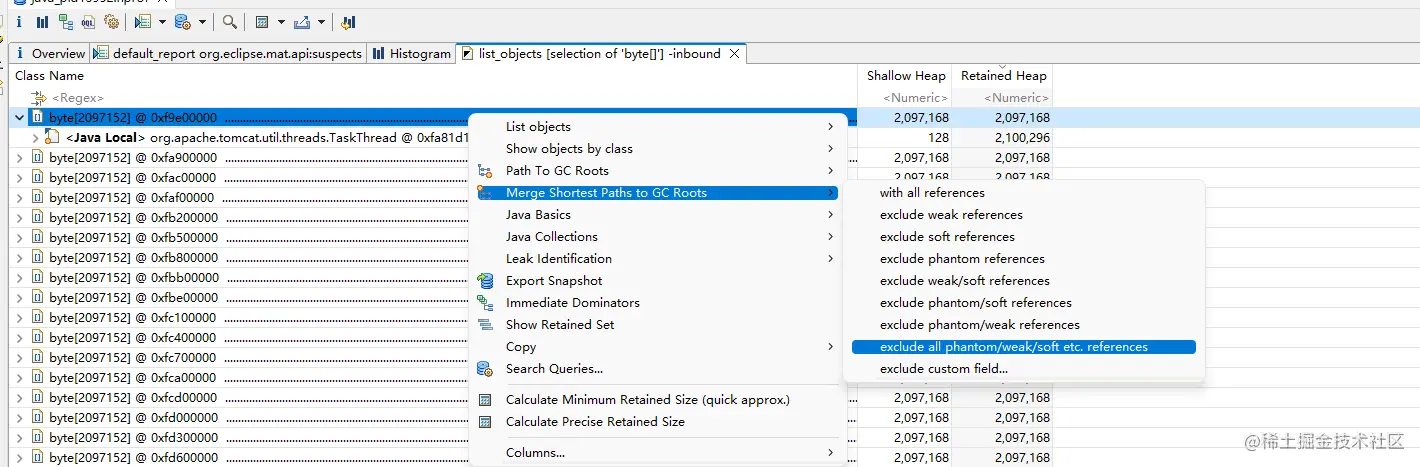

然后找 GC ROOT根信息，exclude all 链接信息， 就能得到线程信息

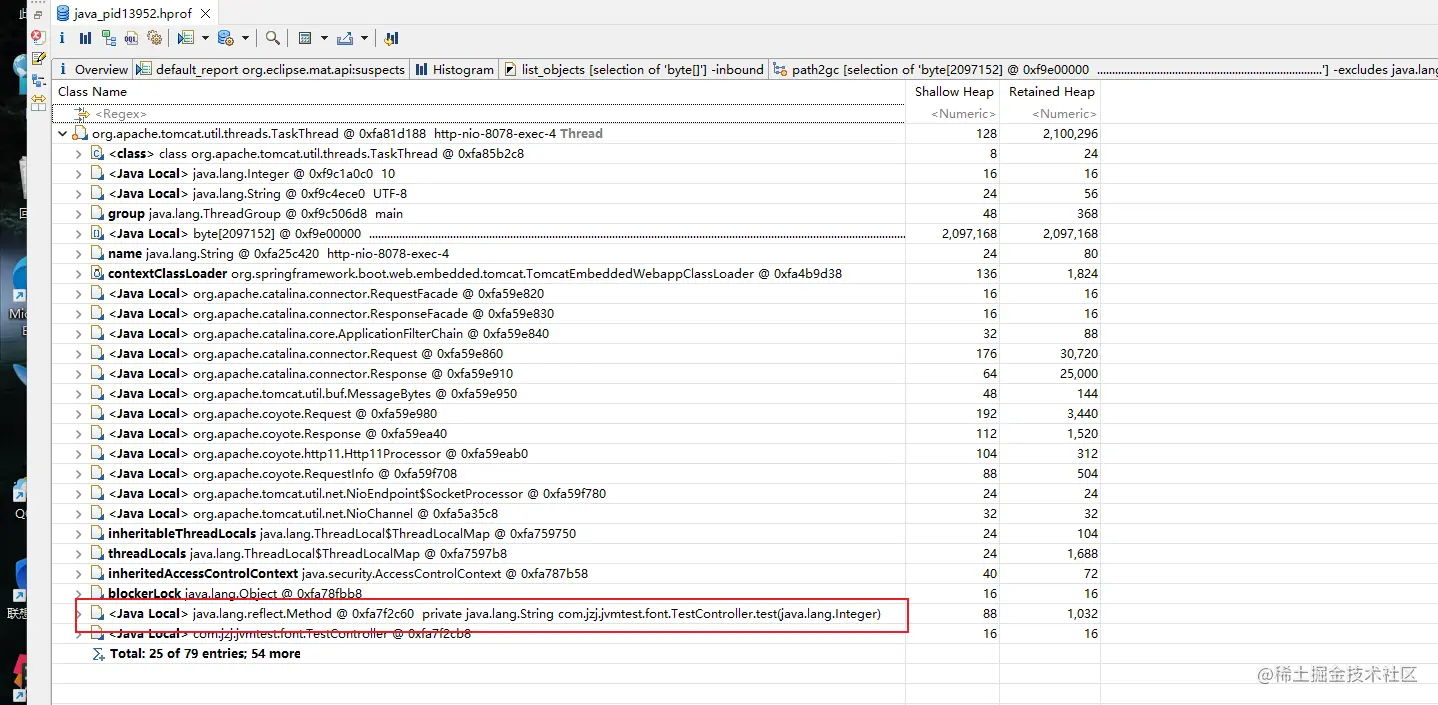

然后展开线程 image.png

看下线程为什么这么大，到底它引用了什么东西


然后找 自己熟悉的代码， 自己写的类信息，看能否发现问题


发现是 TestController 的 test方法出的问题， 定位到该问题

4.2 Dominatro Tree 对象的支配树

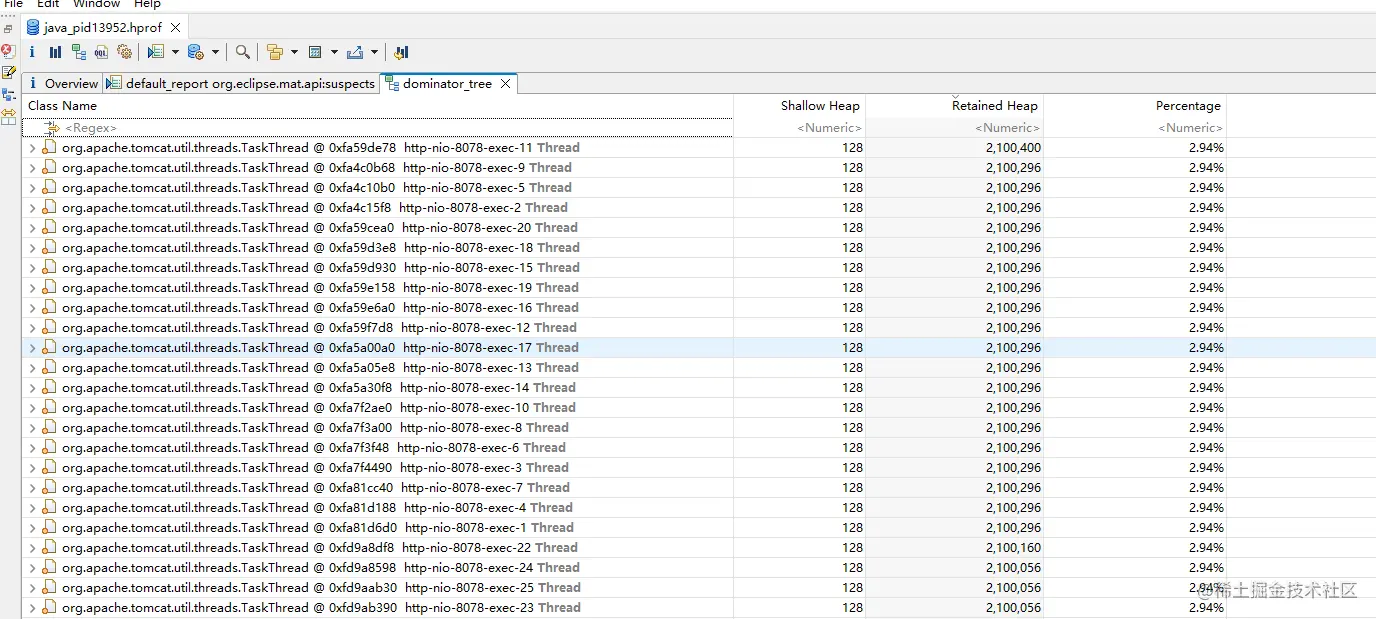

点击对象支配树，可以看到 对象的类信息，深堆，浅堆，内存占比Percentage信息

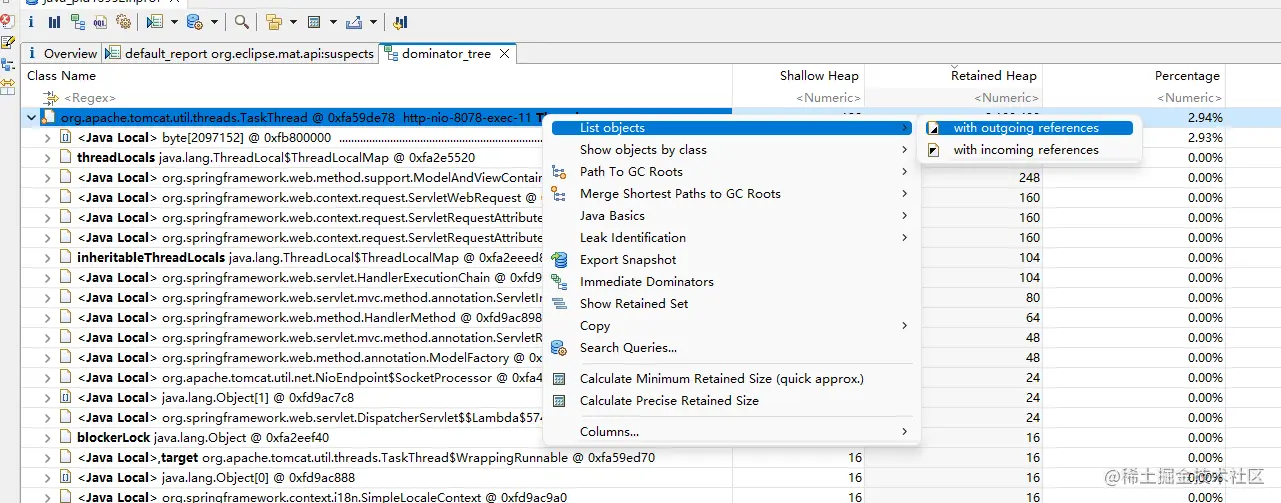

同样的思路， 点击 大对象， 查看Outgoing 信息

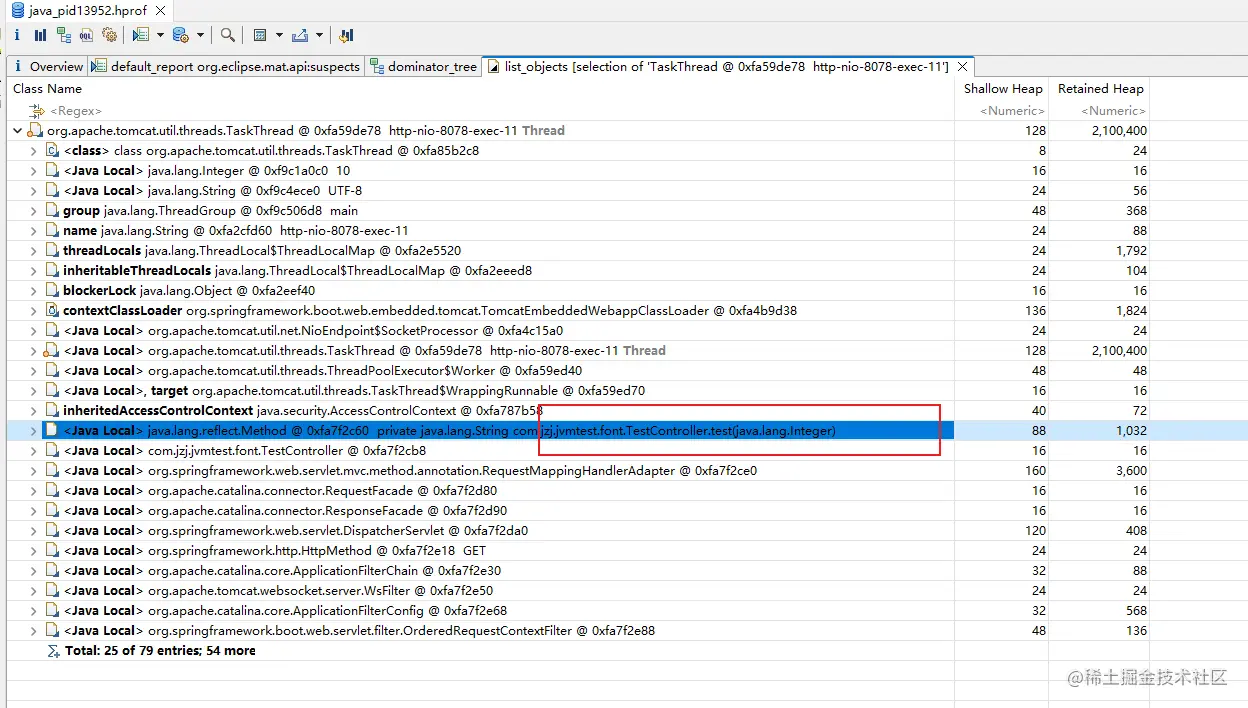

展开，发现定位问题 TestController的test方法


4.3 Top Consumers 大对象信息排序

在TopConsumers 中，我们可以看到 整个内存的分布信息，并且内存中的每一块，每一个部分占比都非常清晰，这块的内容 我们放到内存泄漏部分去讲解， 本文我们先有个大概的了解

  • 左侧饼图和右侧占比 一一对应
  • 大对象类信息 Dominator Classes 统计
  • 大对象包信息 Diminator Packages 统计

顶部的消费者：打印最昂贵的对象按类和包


4.4 Duplicate Classes 重复的类

重复的类是检测由多个类加载器加载的类信息


5. REPORTS 报告信息

  • Leak Suspects:重点关注，就是内存泄漏的排查点， 包括泄漏嫌疑人和系统概述
  • Top Components:列表报告成分大于百分之1的总的堆

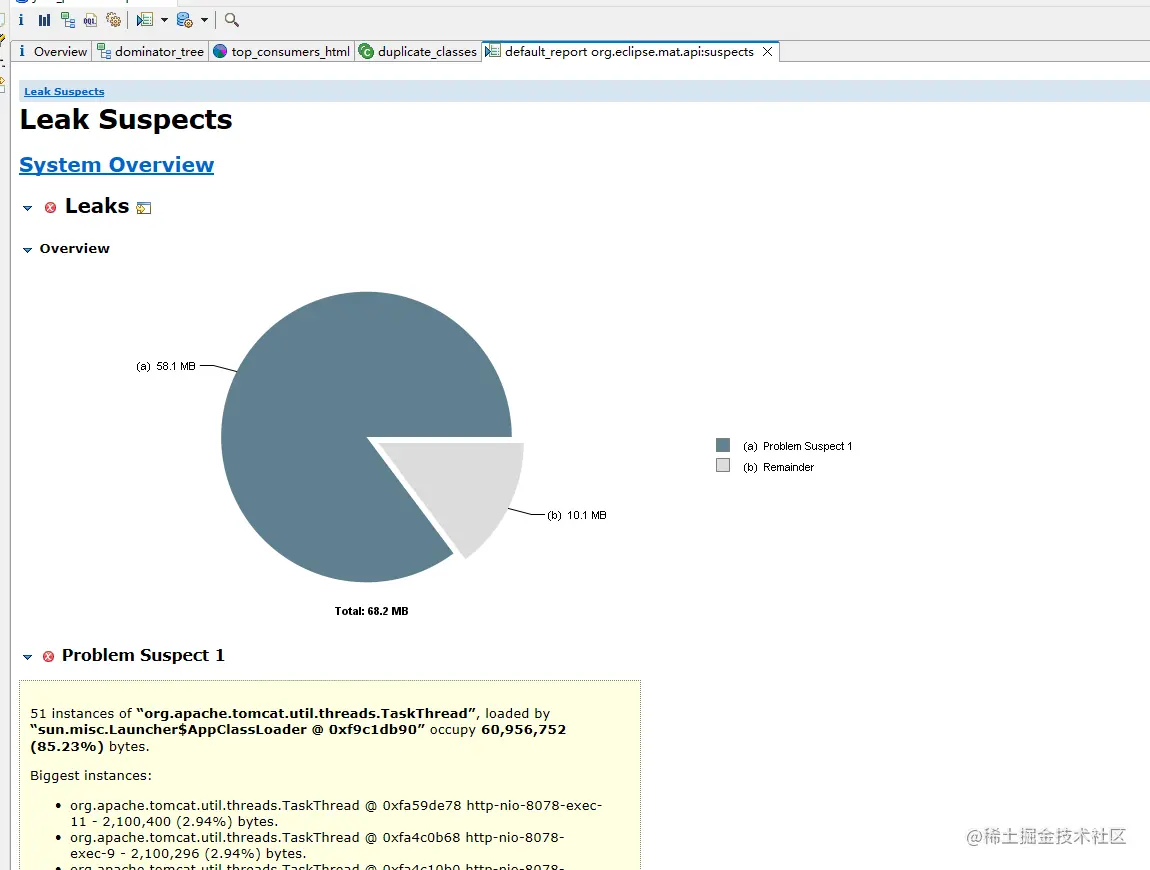

内存泄漏的排查点 Leak Suspects 如下 image.png

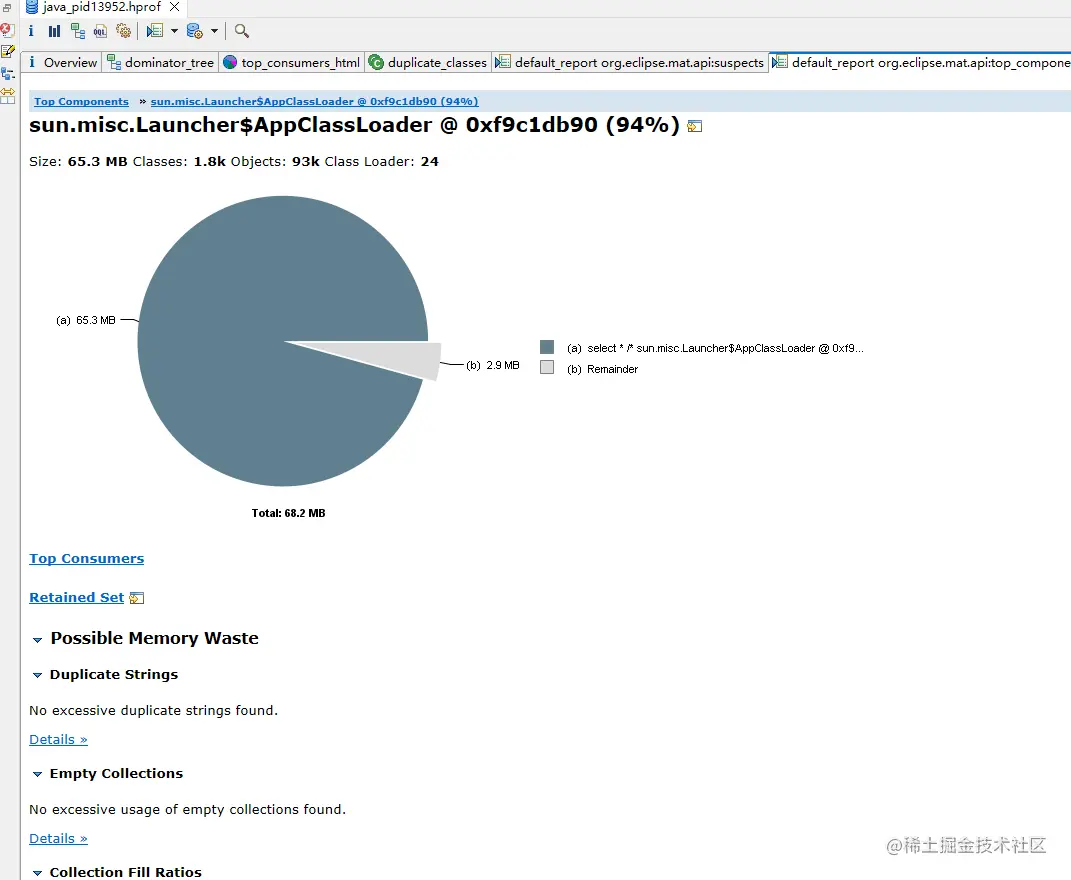

Top Components 如下 image.png

6.Step By Step

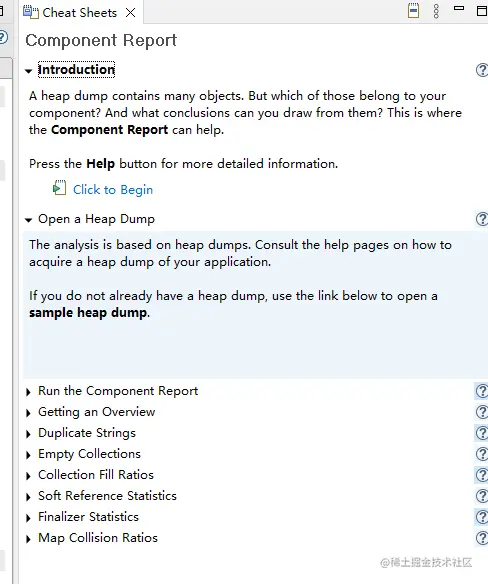

  • Component Report: Analyze objects which belong to a common root package or class loader
  • 部分报告：分析对象，属于一个共同的根包或类加载器

这块意义不大，不需要关注


本文，我们讲解了MAT Overview的概览图信息，包括概览图中下面的 Histogram大对象信息， DominatorTree 对象支配树信息， Leak Suspects 内存泄漏排查点等等功能，并且利用大对象，我们已经定位到了问题，这些都是我们在分析内存泄漏的时候的利器，下一篇我们主要讲解内存泄漏排查点的功能
