flowable如何存储流程变量

引言

用户在发起流程后，如遇到用户任务节点。 即需要用户手动完成审批操作。 这时就会出现一个需求。如何将流程变量存储。 以方便用户在审批时拿到相应数据。
很多人第一想法就是将数据存表。但是该如何考虑将不同的表单(各种不同类型的数据)进行存储呢？

流程变量是什么？

举个例子: 假设我们有一个流程。

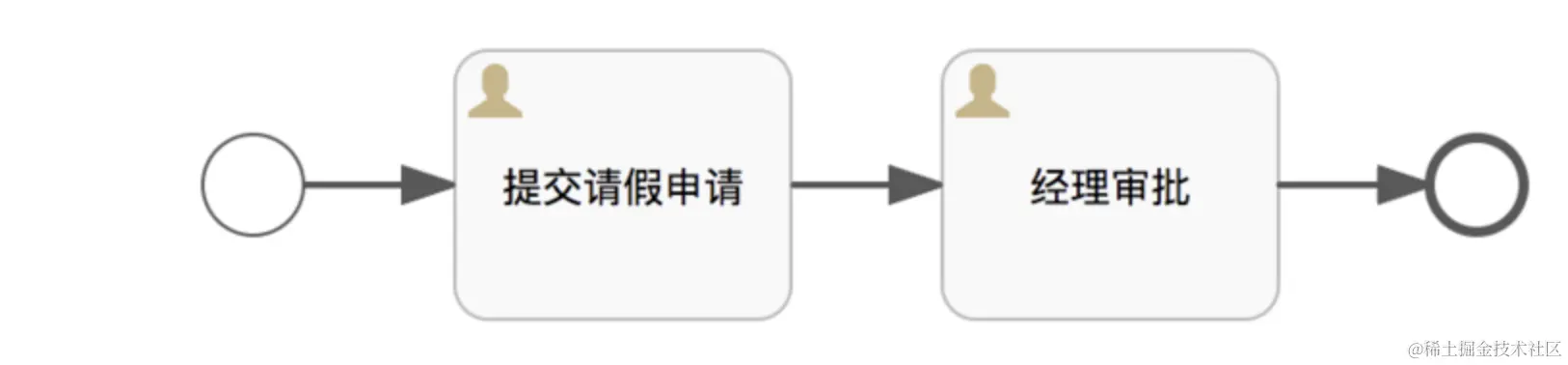

这是一个请假流程，那么谁请假、请几天、起始时间、请假理由等等，这些都需要说明，不然领导审批的依据是啥？
那么如何传递这些数据，我们就需要流程变量。

@Test

void test01() {

    Map<String, Object> variables = new HashMap<>();

    variables.put("days", 10);

    variables.put("reason", "休息一下");

    variables.put("startTime", new Date());

    ProcessInstance pi = runtimeService.startProcessInstanceByKey("demo01", variables);

    logger.info("id:{},activityId:{}", pi.getId(), pi.getActivityId());
}

流程变量如何存储

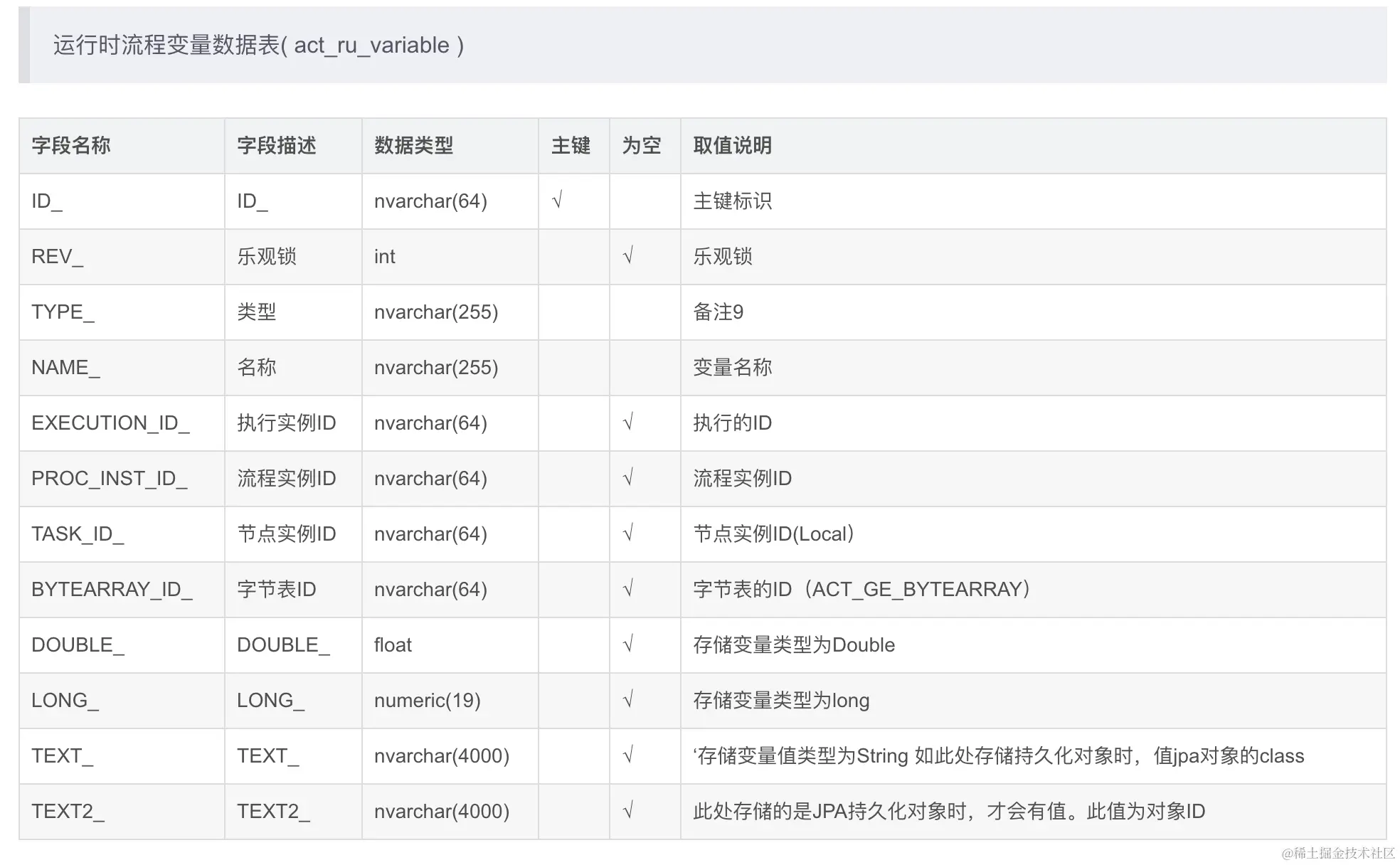

流程实例在挂起后,如何保存持有的流程变量。主要就是act_ru_variable。

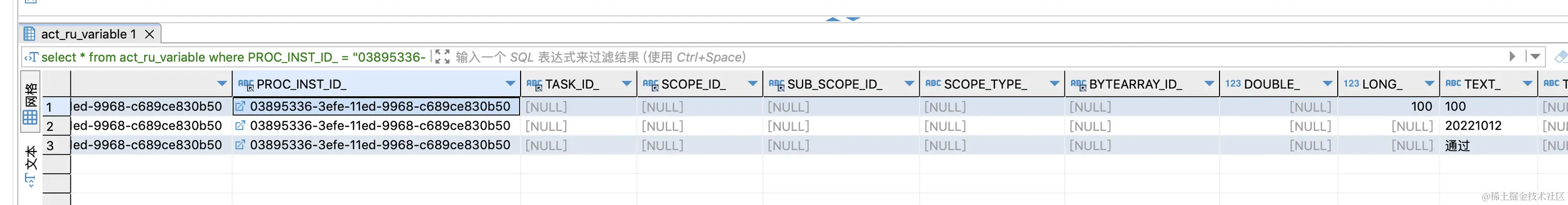

select * from act_ru_variable where PROC_INST_ID_ = "03895336-3efe-11ed-9968-c689ce830b50";

流程变量类型

流程实例可以持有变量，称作流程变量（process variables）。
为了使用效率，Flowable将变量分为两种：运行时变量、历史变量。

运行时变量

流程实例运行时的变量，存入act_ru_variable表中。在流程实例运行结束时，此实例的变量在表中删除。

在流程实例创建及启动时，可设置流程变量。所有的startProcessInstanceXXX方法都有一个可选参数用于设置变量。例如，在RuntimeService中：

ProcessInstance startProcessInstanceByKey(String processDefinitionKey, Map<String, Object> variables);

也可以在流程执行中加入变量。例如，(RuntimeService):

    void setVariable(String executionId, String variableName, Object value);
    void setVariableLocal(String executionId, String variableName, Object value);
    void setVariables(String executionId, Map<String, ? extends Object> variables);
    void setVariablesLocal(String executionId, Map<String, ? extends Object> variables);

读取变量方法（请注意TaskService中有类似的方法。这意味着任务与执行一样，可以持有局部变量，其生存期为任务持续的时间。）

    Map<String, Object> getVariables(String executionId);
    Map<String, Object> getVariablesLocal(String executionId);
    Map<String, Object> getVariables(String executionId, Collection<String> variableNames);
    Map<String, Object> getVariablesLocal(String executionId, Collection<String> variableNames);
    Object getVariable(String executionId, String variableName);
    <T> T getVariable(String executionId, String variableName, Class<T> variableClass);

注意：由于流程实例结束时，对应在运行时表的数据跟着被删除。所以，查询一个已经完结流程实例的变量，只能在历史变量表中查找。

全局变量

在整个流程执行期间，这个流程变量都是有效的。

@Test
void test01() {
    Map<String, Object> variables = new HashMap<>();
    variables.put("days", 10);
    variables.put("reason", "休息一下");
    variables.put("startTime", new Date());
    ProcessInstance pi = runtimeService.startProcessInstanceByKey("demo01", variables);
    logger.info("id:{},activityId:{}", pi.getId(), pi.getActivityId());
}

我们可以在启动的时候为流程设置变量，小伙伴们注意到，流程变量的 value 也可以是一个对象
（不过这个对象要能够序列化，即实现了 Serializable 接口），然后在启动的时候传入这个变量即可。

我们在流程启动日志中搜索 休息一下 四个字，可以找到和流程变量相关的 SQL，一共有两条，如下：

insert into ACT_HI_VARINST (ID_, PROC_INST_ID_, EXECUTION_ID_, TASK_ID_, NAME_, REV_, VAR_TYPE_, SCOPE_ID_, SUB_SCOPE_ID_, SCOPE_TYPE_, BYTEARRAY_ID_, DOUBLE_, LONG_ , TEXT_, TEXT2_, CREATE_TIME_, LAST_UPDATED_TIME_) values ( ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ? ) , ( ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ? ) , ( ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ? )
INSERT INTO ACT_RU_VARIABLE (ID_, REV_, TYPE_, NAME_, PROC_INST_ID_, EXECUTION_ID_, TASK_ID_, SCOPE_ID_, SUB_SCOPE_ID_, SCOPE_TYPE_, BYTEARRAY_ID_, DOUBLE_, LONG_ , TEXT_, TEXT2_) VALUES ( ?, 1, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ? ) , ( ?, 1, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ? ) , ( ?, 1, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ? )

从标名称上大概就能看出来，ACT_HI_VARINST 是存储流程执行的历史信息的，ACT_RU_VARIABLE 则是保存流程运行时候的信息的。

临时变量

个只针对流程中某一个具体的 Task（任务）有效，这个任务执行完毕后，这个流程变量就失效了。

• 启动一个流程

@Test
void test01() {
    ProcessInstance pi = runtimeService.startProcessInstanceByKey("demo01");
    logger.info("id:{},activityId:{}", pi.getId(), pi.getActivityId());
}

• 设置本地变量

@Test
void test03() {
    Task task = taskService.createTaskQuery().singleResult();
    taskService.setVariable(task.getId(), "days", 10);
    Map<String, Object> variables = new HashMap<>();
    variables.put("reason", "休息一下");
    variables.put("startTime", new Date());
    taskService.setVariables(task.getId(),variables);
}

• 执行情况
  查询到某一个 Task，然后设置流程变量，上面这段代码和小伙伴们演示了两种设置方式：

• 逐个设置
• 直接设置一个 Map

上面这个设置流程变量的方式，本质上还是往 ACT_HI_VARINST 和 ACT_RU_VARIABLE 表中插入数据。具体的 SQL 也和前面的一样，我就不贴出来了。

本地变量

顾名思义就是临时的，这个不会存入到数据库中。

假设我们启动流程之后，通过 Task 来设置一个本地流程变量，方式如下：

@Test
void test03() {
    Task task = taskService.createTaskQuery().singleResult();
    taskService.setVariableLocal(task.getId(), "days", 10);
    Map<String, Object> variables = new HashMap<>();
    variables.put("reason", "休息一下");
    variables.put("startTime", new Date());
    taskService.setVariables(task.getId(),variables);
}

上面这段代码中，我设置了一个本地变量，两个全局变量，设置完成后，我们去 ACT_RU_VARIABLE 表中来查看一下具体的效果。

大家看到，由于 days 是本地变量，所以它的 TASK_ID_ 有值，这个好理解，说明 days 这个变量和这个具体的 Task 是有关的。

此时如果我们完成这个 Task，代码如下：

@Test
void test06() {
    Task task = taskService.createTaskQuery().singleResult();
    taskService.complete(task.getId());
}

执行查询ACT_RU_VARIABLE, 我们发现本地变量 days 已经没有了.

历史变量

历史变量，存入act_hi_varinst表中。在流程启动时，流程变量会同时存入历史变量表中；在流程结束时，历史表中的变量仍然存在。可理解为“永久代”的流程变量。
获取已完成的、id为’XXX’的流程实例中，所有的HistoricVariableInstances（历史变量实例），并以变量名排序。

    historyService.createHistoricVariableInstanceQuery()
      .processInstanceId("XXX")
      .orderByVariableName.desc()
      .list();
