uml概述
uml形式
- 类图
- 时序图
类图是展示软件项目中，类与类关系的逻辑图。
时序图展示的是软件的方法调用流程。
uml类图
先从一张图片说起：
图中一共包含五种关系
- 泛化
- 聚合
- 组合
- 依赖
- 关联
泛化
泛化关系，有两种类型
- 继承 上图中小汽车和suv就是继承关系，小汽车是suv的父类，对应在uml图上就是用一个空心三角箭头指向父类
- 实现 上图中小汽车实现车这个接口，也是空心三角箭头指向接口，但线是虚线
聚合
聚合关系，表示由A组成B，但如果B不存在了，A还能独立存在，A是B的一部分。对应上图的学生和班级，由实线菱形箭头表示
组合
组合关系，表示A是B的一部分，但如果B不存在了，那么A也不再存在。对应上图的轮胎和小汽车，由实现黑色菱形箭头表示，箭头指向B。
组合关系和聚合关系非常相似，都表示A是B的一部分，但组合关系相对更加箭单一些，只要A是B的全局变量，则可以使用组合关系表达，但聚合关系稍微复杂，表示A能脱离B而单独存在，比如学生与班级，班级不存在了，学生依旧存在。
依赖
依赖关系，使用带虚线的箭头表示，表示在运行时的依赖，是一种临时性的关系。
上图中，学生就依赖于自行车。
对应软件上，本人理解的就是，A依赖B，B是A在运行时的局部变量。
##关联 关联关系，使用实线箭头表示，但表示的是一种静态关系的依赖。 关联关系，在最终代码上是以成员变量形式存在的。与组合，聚合类似。

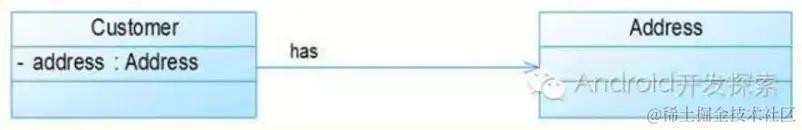

如上图所示，Adress是Customer的一个成员变量，它们之间就是关联关系，箭头处为成员变量。

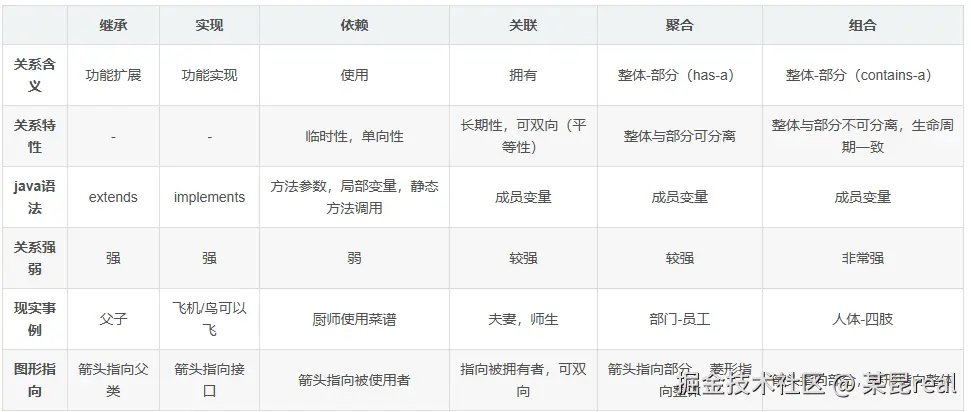

总结下6个关系它的的区别和不同：
在绘制复杂的uml图时，可以使用plantuml插件来绘制，可以在idea中安装对应插件，新建.pu结尾的文件，在文件中输入对应的关系，即可自动生成对应的uml图：
如下示例，使用如下关键字申明相关类及接口：
- class: 类
- abstract class：抽象类
- interface：接口
然后一些相关关系使用如下字符串表征：
- ..|> ：实现
- --|>：继承
- o--： 聚合
更多的介绍可参考： blog.csdn.net/vitaviva/ar…
@startuml
abstract class AiServices
class AiServiceContext
class DefaultAiServices
interface ChatLanguageModel
interface ChatMemory
class ToolService
interface RetrievalAugmentor
class EmbeddingStoreContentRetriever
class InMemoryEmbeddingStore
together {
class DefaultRetrievalAugmentor
interface ContentAggregator
interface ContentInjector
interface ContentRetriever
interface EmbeddingStore
interface EmbeddingModel
}
DefaultAiServices ..|> AiServices
AiServices o-- AiServiceContext
AiServiceContext o-- ChatLanguageModel
AiServiceContext o-- ChatMemory
AiServiceContext o-- RetrievalAugmentor
AiServiceContext o-- ToolService
DefaultRetrievalAugmentor ..|> RetrievalAugmentor
DefaultRetrievalAugmentor o-- ContentAggregator
DefaultRetrievalAugmentor o-- ContentInjector
DefaultRetrievalAugmentor o-- ContentRetriever
EmbeddingStoreContentRetriever ..|> ContentRetriever
InMemoryEmbeddingStore ..|> EmbeddingStore
EmbeddingStoreContentRetriever o-- EmbeddingStore
EmbeddingStoreContentRetriever o-- EmbeddingModel
@enduml
uml时序图
uml时序图，用于表示软件的调用流程，使用starUml软件绘制uml时序图特别方便，标注也很清晰。
uml类图，本人倾向于使用visio 2013绘制

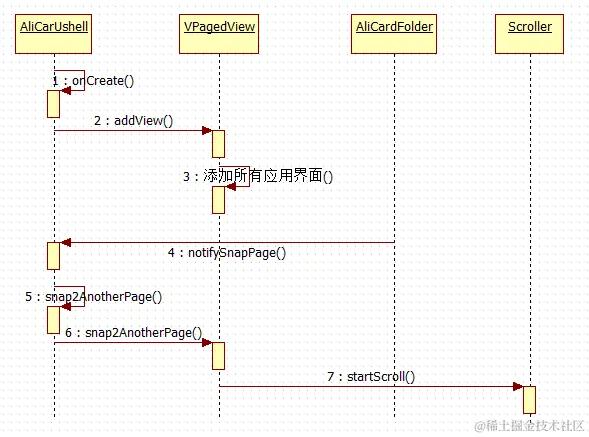

uml时序图具体示例请看下图
