MAD 技能：Compose 布局和修饰符第 3 集

在上一篇 MAD 技能文章中，您了解了将数据转换为 UI 的 Compose 的三个阶段。我们创建了一个 思维模型 来帮助我们推理 app 的设计实现。在这一集中，我们将使用该思维模型来学习推理 修饰符链 以及它是如何影响我们的可组合项的大小的。

您也可以将本文作为 MAD 技能视频观看： youtu.be/OeC5jMV342A

还记得上一集我们有 三个阶段 将数据转换为 UI 吗：

组合： 显示什么
布局： 放在哪儿
绘制： 如何渲染

修饰符可以影响不同的阶段。例如，size 和 padding 修饰符在布局阶段影响可组合项的大小和间距，而 clip 修饰符在绘制阶段影响可组合项的形状：

我们还知道，我们可以向可组合项添加多个修饰符，从而 创建一个链条。然而，这些链中的不同修饰符是如何相互影响的，却并不总是显而易见。

自己试试

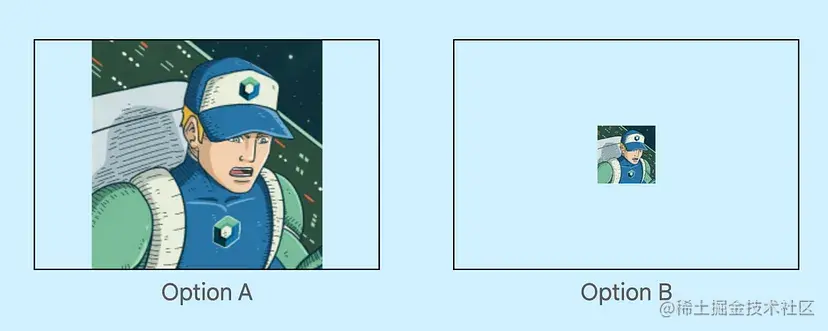

让我们从一些练习开始。对以下每个代码片段，请尝试找出 哪个选项将是执行该片段的结果，选项 A 或 B：

问题 1

/* Copyright 2023 Google LLC.
   SPDX-License-Identifier: Apache-2.0 */

Image(
  painterResource(R.drawable.frag),
  contentDescription = null,
  Modifier
    .fillMaxSize()
    .size(50.dp)
)

问题 2

/* Copyright 2023 Google LLC.
   SPDX-License-Identifier: Apache-2.0 */

Image(
  painterResource(R.drawable.frag),
  contentDescription = null,
  Modifier
    .fillMaxSize()
    .wrapContentSize()
    .size(50.dp)
)

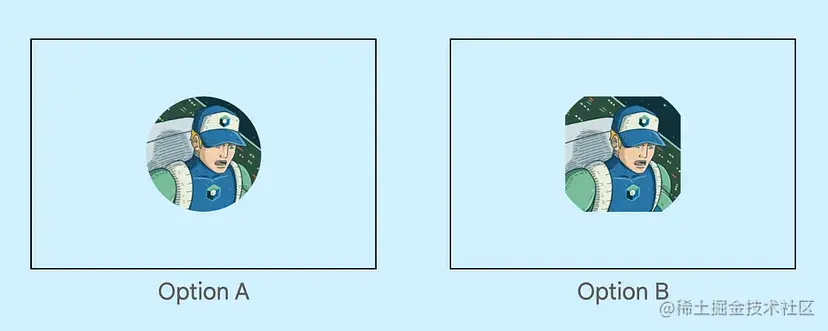

问题 3

/* Copyright 2023 Google LLC.
   SPDX-License-Identifier: Apache-2.0 */

Image(
  painterResource(R.drawable.frag),
  contentDescription = null,
  Modifier
    .clip(CircleShape)
    .padding(10.dp)
    .size(100.dp)
)

不能确定答案？那你来对地方了！继续阅读来了解更多信息。（往这儿看，答案就在博文末尾）

约束

要了解如何推理修饰符顺序，我们必须了解布局阶段 Constraints 的作用。

还记得吗，在上一篇文章中我们讨论了布局阶段如何遵循 三步算法 找到每个布局节点的宽度、高度和 x、y 坐标：

测量子节点： 一个节点测量它的子节点，如果有的话。
决定自身大小： 基于这些测量，节点将决定自身大小。
放置子节点： 每个子节点都相对于节点自身的位置放置。

在此算法的前两个步骤中，约束有助于 为我们的节点找到合适的大小。它们是节点宽度和高度的 最小和最大边界。当节点决定它的大小时，它的测量大小应该落在这个给定的大小范围内。

在算法的第一步中，约束在 UI 树中 从父级传递给子级。当父节点测量其子节点时，它会向每个子节点提供这些约束，让他们知道允许的大小。然后，当它决定自己的大小时，它也会遵守由自己的父级们传入的约束。

约束的类型

约束可以是 有界的，表示最小和最大的宽度和高度：

有界的约束

约束也可以是 无界的，在这种情况下节点不受任何大小的约束。然后将最大的宽度和高度边界设置为无穷大：

无界的约束

又或者约束也可以是 精确的，要求节点遵循精确的大小要求。最小和最大的边界设置为相同的值：

精确的约束

当然，这些的组合也是有效的，例如限制宽度，同时允许无限制的最大高度，或者设置精确宽度但提供有界高度：

有界的、无界的和精确的宽度和高度的组合

演练算法

要了解约束如何从父级传递给子级，以及如何根据这些约束解析大小，最好 看一个例子。不管怎样，这在视频格式中都更容易呈现，所以我建议您 观看 MAD 技能视频的“示例”一章：

youtu.be/OeC5jMV342A

修饰符及其对约束的影响

通过观看视频，您应该很好地理解 约束如何影响可组合项的大小，以及 修饰符如何影响这些约束。在本节中，我们将仔细研究一些特定的修饰符以及它们是如何影响约束的。

`size` 修饰符

让我们看看下面的 UI 树，它应该在 300dp 乘 200dp 的容器中呈现。约束是 有界的，允许宽度在 100dp 和 300dp 之间，高度在 100dp 和 200dp 之间。

size 修饰符 调整传入的约束以匹配传递给它的值，例如 150dp：

但是，如果 请求的尺寸太小或太大 怎么办？也就是说，如果宽度和高度小于最小约束边界，或者大于最大约束边界怎么办？

在这种情况下，修饰符将尝试 尽可能接近地匹配传递的约束，同时仍然遵守传入的约束：

这也解释了为什么 链接多个size修饰符不起作用。第一个 size 修饰符会将最小和最大约束设置为固定值，即使第二个 size 修饰符请求更小或更大的大小，它仍然需要遵守传入的确切边界，因此它不会覆盖这些值：

requiredSize 修饰符

如果您确实需要您的节点 覆盖传入的约束，您可以将 size 修饰符替换为另一个名为 requiredSize 的修饰符。它将替换传入的约束并传递您指定的大小，作为精确边界。然后，当大小被传递回树时，子节点将在可用空间中居中：

width 和 height 修饰符

在前面的示例中，我们使用了 size 修饰符，它可以适应约束的宽度和高度。但是，我们也可以将它们替换为 width 修饰符，设置一个 固定的宽度，但保留未定的高度。或者我们可以使用 height 修饰符，它设置了一个 固定的高度，但保留未定的宽度：

sizeIn 修饰符

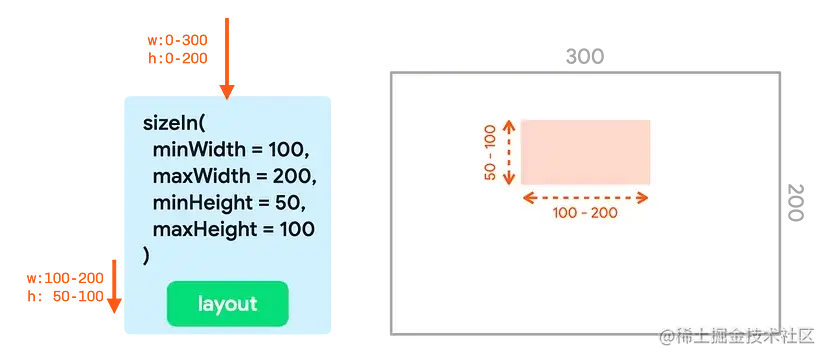

如果您需要对约束进行细粒度控制，并希望 根据您的具体需求调整它们，您可以使用 sizeIn 修饰符：

练习的答案

既然我们了解了约束以及它们如何影响测量，那让我们回到我们最初的用例并找到正确的解决方案。

问题 1

/* Copyright 2023 Google LLC.
   SPDX-License-Identifier: Apache-2.0 */

Image(
  painterResource(R.drawable.frag),
  contentDescription = null,
  Modifier
    .fillMaxSize()
    .size(50.dp)
)

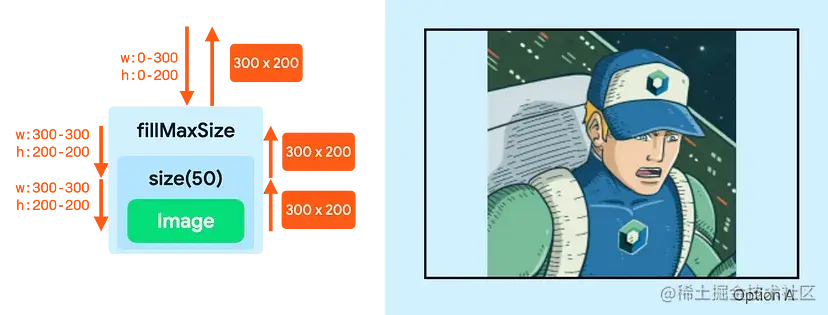

这是解决方案：

fillMaxSize 修饰符更改约束以将最小宽度和高度都设置为最大值 - 宽度为 300dp，高度为 200dp。
因此，即使 size 修饰符想要使用 50dp 的大小，它仍然需要遵守传入的最小约束。因此，大小修饰符还将输出 300 乘以 200 的精确约束边界，有效地忽略 size 修饰符中提供的值。
Image 遵循这些边界并（向上）报告大小为 300 乘以 200，这个大小将一直向上传递。

问题 2

/* Copyright 2023 Google LLC.
   SPDX-License-Identifier: Apache-2.0 */

Image(
  painterResource(R.drawable.frag),
  contentDescription = null,
  Modifier
    .fillMaxSize()
    .wrapContentSize()
    .size(50.dp)
)

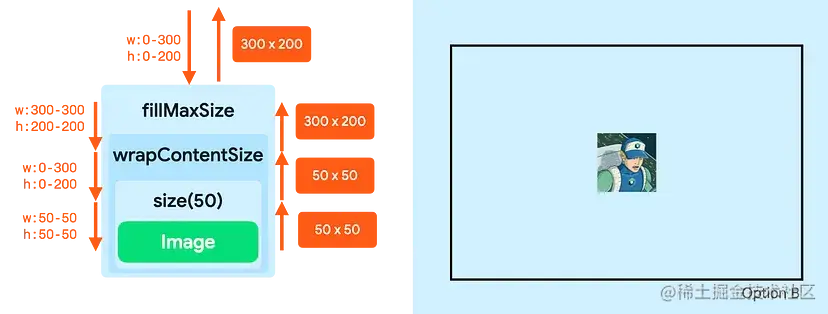

这是解决方案：

fillMaxSize 修饰符的行为仍然相同，并调整约束以将最小宽度和高度都设置为最大值 - 宽度为 300dp，高度为 200dp。
wrapContentSize 修饰符重置最小约束。因此，虽然 fillMaxSize 导致固定约束，但 wrapContentSize 将其重置回有界约束。下面的节点现在可以再次占据整个空间，或者小于整个空间。
size 修饰符将约束设置为 50 的最小和最大界限。
Image 解析为 50 乘 50 的大小，并且 size 修饰符将其转发。
wrapContentSize 修饰符有一个特殊的属性。它接受它的子项，并 将它放在 传递给它的 可用最小边界的中心。因此，它与父级通信的大小等于传递给它的最小界限。

通过组合仅仅三个修饰符，我们就能够为我们的可组合项定义一个尺寸，并将其居中于其父级！

问题 3

/* Copyright 2023 Google LLC.
   SPDX-License-Identifier: Apache-2.0 */

Image(
  painterResource(R.drawable.frag),
  contentDescription = null,
  Modifier
    .clip(CircleShape)
    .padding(10.dp)
    .size(100.dp)
)

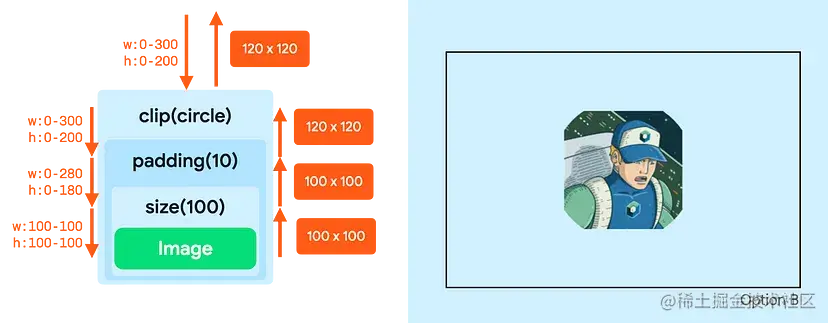

这是解决方案：

clip 修饰符不会更改约束。
padding 修饰符降低了最大约束。
size 修饰符将所有约束设置为 100dp。
Image 遵守这些约束并报告大小为 100 乘以 100dp。
padding 修饰符在所有尺寸上添加 10dp，因此它会将报告的宽度和高度增加 20dp。
现在，在绘制阶段，clip 修饰符作用于 120 乘 120dp 的画布。因此它 创建了一个该大小的圆形蒙版。
padding 修饰符然后在所有尺寸上以 10dp 插入其内容，因此它把画布尺寸降低到了 100 乘 100dp。
然后在该画布中绘制 Image。你可以看到图像是根据原来的 120dp 圆进行裁剪的，因此我们看到了非圆的结果。

总结

哇，今天内容真不少！您了解了约束，并使用它们来推理修饰符、如何对其进行排序以及测量。

在下一篇文章中，我们将向您展示如何使用这些信息来开始实现 您自己的自定义布局。

这篇博文是系列博文的一部分：

第 1 集：Compose 布局和修饰符的基础知识
 第 2 集：Compose 的各个阶段
 第 3 集：约束和修饰符顺序
 第 4 集：高级布局概念
