TCP

Why？

IP 层「不可靠」，不保证网络包的交付、序交付、数据的完整性。

What？

TCP 是面向连接的、可靠的、基于字节流的传输层通信协议。

• 面向连接：「一对一」连接；

  • 连接：保证可靠性和流量控制维护的某些状态信息，这些信息的组合，包括 Socket、序列号和窗口大小称为连接。

• 可靠的：保证一个报文一定能够到达接收端；

• 字节流：消息「分组」，如果接收方的程序如果不知道「消息的边界」，无法读出有效消息。

TCP是工作在传输层的可靠数据传输的服务，能确保接收端接收的网络包是无损坏、无间隔、非冗余和按序的。

TCP 的最大连接数

• 理论上限=客户端IP*客户端端口=2^48

• 文件描述符限制：每个 TCP 连接都是一个文件。

  • 系统级：当前系统可打开的最大数量，通过 cat /proc/sys/fs/file-max 查看；
  • 用户级：指定用户可打开的最大数量，通过 cat /etc/security/limits.conf 查看；
  • 进程级：单个进程可打开的最大数量，通过 cat /proc/sys/fs/nr_open 查看；

• 内存限制

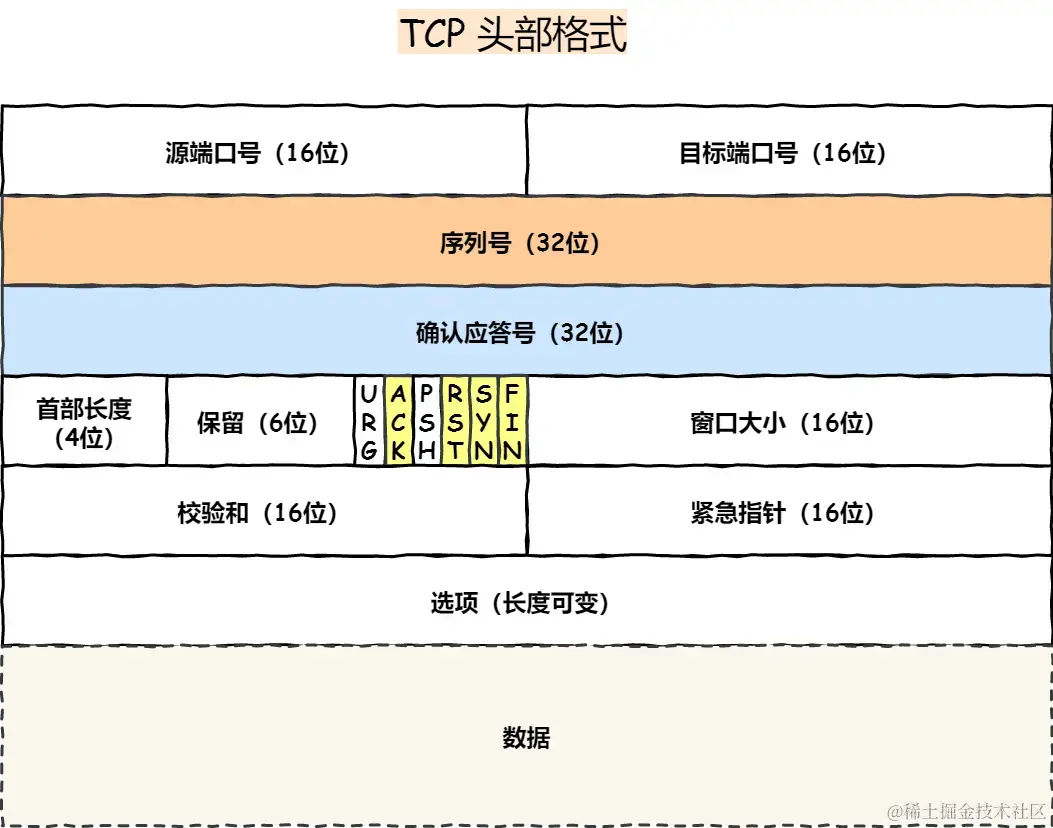

TCP 头格式

• 序列号：随机数初始值，每发送一次累加一。解决网络包乱序问题。

• 确认应答号：指下一次「期望」收到的数据的序列号。用来解决丢包的问题。

• 控制位：

  • ACK：为 1 时，「确认应答」的字段变为有效，除了最初建立连接时的 SYN 包之外该位必须设置为 1 。
  • RST：为 1 时，表示 TCP 连接中出现异常必须强制断开连接。
  • SYN：为 1 时，表示希望建立连接，并在其「序列号」的字段进行序列号初始值的设定。
  • FIN：为 1 时，通信结束希望断开连接时。

• 为什么没有包长度？

TCP数据长度=IP总长度-IP首部长度-TCP首部长度

TCP 连接建立

Linux查看TCP连接状态：netstat -napt

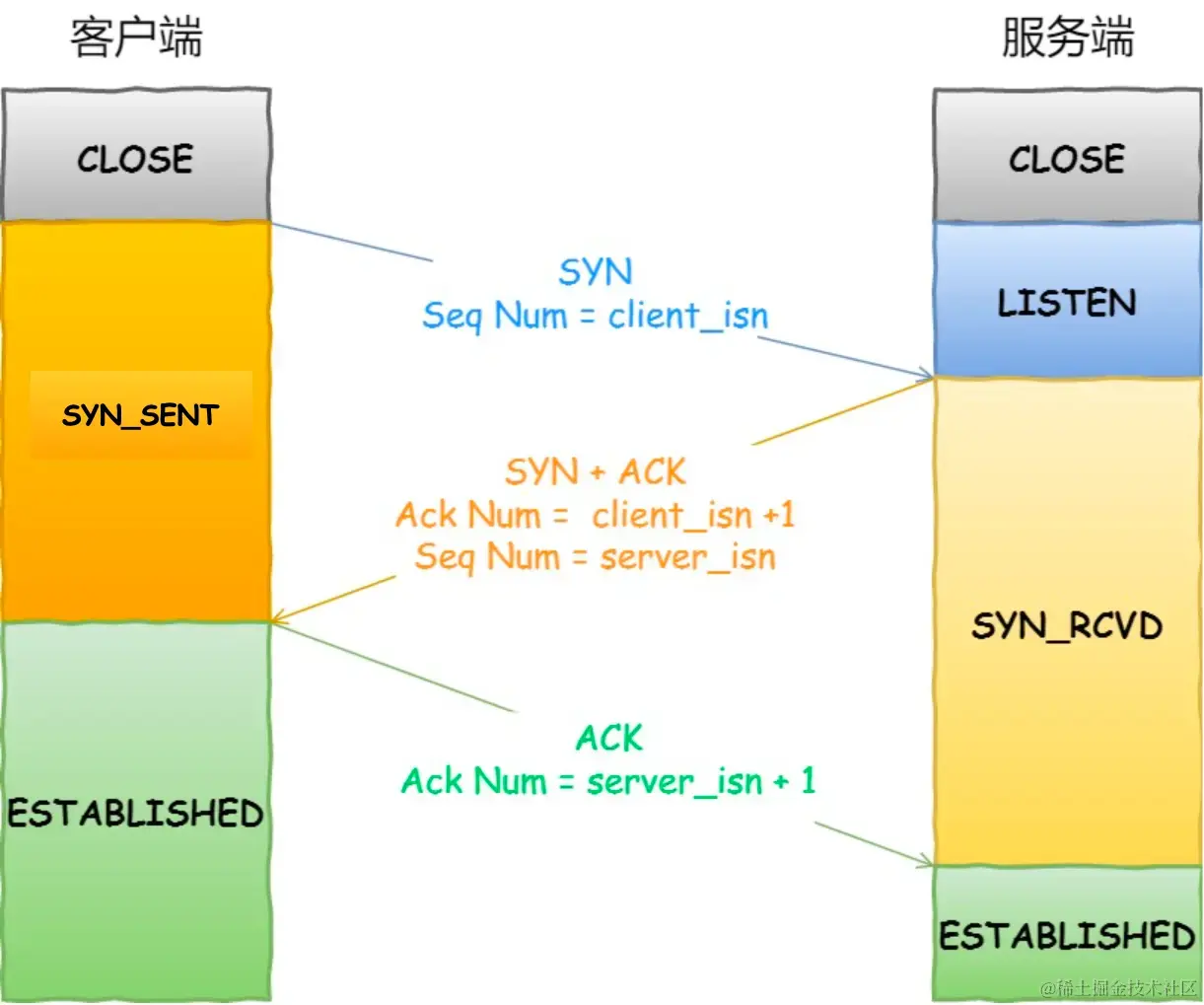

三次握手：

为什么是三次握手？不是两次、四次？

握手是建立连接（初始化 Socket、序列号和窗口大小并建立 TCP 连接）

• 避免历史连接

  • 两次握手，客户端连续发送多次 SYN 建立连接的报文，在网络拥堵情况下：服务端会建立连接

• 避免资源浪费

  • 只要收到客户端SYN就建立连接，历史连接导致资源浪费

• 同步双方初始序列号

  • 两次发送序列号接收确认应答号，四步并三步

每次建立 TCP 连接时，初始化的序列号都要求不一样呢？

• 防止历史报文被下一个相同四元组的连接接收（主要方面）；
• 安全性，防止黑客伪造的相同序列号的 TCP 报文被对方接收；

初始序列号 ISN 是如何随机产生的？

起始 ISN 是基于时钟的，每 4 微秒 + 1，转一圈要 4.55 个小时。序列号是一个 32 位的无符号数，因此在到达 4G 之后再循环回到开始值。

• ISN = M + F(localhost, localport, remotehost, remoteport)。

• M：计时器，这个计时器每隔 4 微秒加 1。

• F： Hash 算法，根据源 IP、目的 IP、源端口、目的端口生成一个随机数值。要保证 Hash 算法不能被外部轻易推算得出，用 MD5 算法是一个比较好的选择。

小问题：

• 服务端先收到旧报文，再收到新报文

  • 回 Challenge Ack 报文给客户端，这个 ack 报文并不是确认收到「新 SYN 报文」的，而是上一次的 ack 确认号，客户端回RST

• 服务端先收到客户端数据再收到第三次握手

  • 服务端还是在 syn_received 状态，可以建立连接正常收到这个数据包。这是因为数据报文中是有 ack 标识位，也有确认号，这个确认号就是确认收到了第二次握手。

• 既然 IP 层会分片，为什么 TCP 层还需要 MSS 呢？

  • 那么当如果一个 IP 分片丢失，整个 IP 报文的所有分片都得重传。

• 第一次握手服务端没收到，会发生什么？

  • 客户端触发「超时重传」机制，重传 SYN 报文，而且重传的 SYN 报文的序列号都是一样的。

    • 重传次数：cat /proc/sys/net/ipv4/tcp_syn_retries
    • 重传时间：第一次1s（RTO），后面每次超时的时间是上一次的 2 倍。
    • 最后一次再收不到就关闭连接

• 第二次握手客户端没收到，会发生什么？

  • 客户端：重传SYN

  • 服务端：超时重传机制，重传 SYN-ACK 报文。

    • 重传次数：cat /proc/sys/net/ipv4/tcp_synack_retries

• 第三次握手服务端没收到，会发生什么？

  • 客户端：ESTABLISH 状态。不发送就保活，发生就重传。

  • 服务端：超时重传机制，重传 SYN-ACK 报文。

SYN 攻击

Linux 内核的 SYN 队列（半连接队列）与 Accpet 队列（全连接队列）

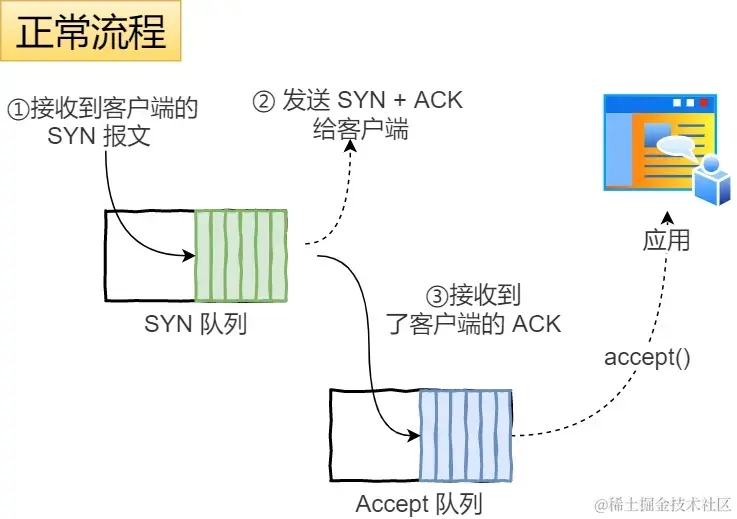

• 正常流程：

  • 服务端接收 SYN 报文，创建半连接对象加入到内核的「 SYN 队列」；
  • 发送 SYN + ACK 给客户端，等待回应；
  • 服务端接收到 ACK 报文后，从「 SYN 队列」取出一个半连接对象，然后创建一个新的连接对象放入到「 Accept 队列」；
  • 应用通过调用 accpet() socket 接口，从「 Accept 队列」取出连接对象。

• 伪造不同 IP 地址的 SYN 报文，把 TCP 半连接队列打满，后续再在收到 SYN 报文就会丢弃，导致客户端无法和服务端建立连接。

避免 SYN 攻击：

• 调大 netdev_max_backlog

  • 当网卡接收数据包的速度大于内核处理的速度时，会有一个队列保存这些数据包。控制该队列的最大值如下参数，默认值是 1000。net.core.netdev_max_backlog = 10000

• 增大 TCP 半连接队列

  • 同时增大 net.ipv4.tcp_max_syn_backlog、 listen() 函数中的 backlog、net.core.somaxconn

• 开启 tcp_syncookies；

  • SYN 队列满后计算出一个 cookie 放到第二次握手报文的「序列号」里，客户端正确回复再放到Accept队列
  • 0 关闭该功能；1仅当 SYN 半连接队列放不下时，再启用它；2无条件开启功能；
  • echo 1 > /proc/sys/net/ipv4/tcp_syncookies

• 减少 SYN+ACK 重传次数

  • echo 2 > /proc/sys/net/ipv4/tcp_synack_retries

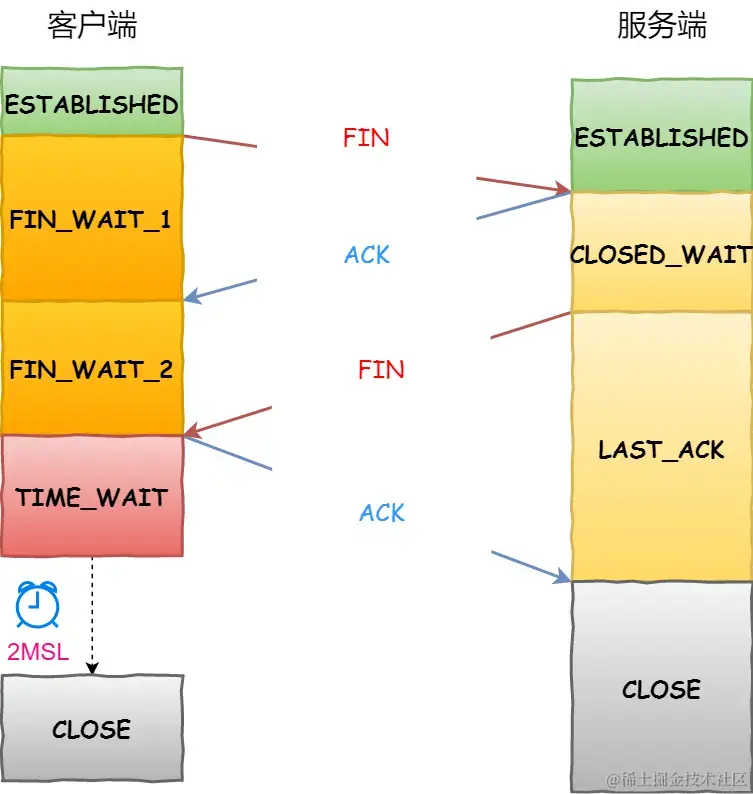

TCP 连接断开

• close 函数：完全断开连接，无法传输数据，也不能发送数据。

• shutdown 函数：可以控制只关闭一个方向的连接：int shutdown(int sock, int howto);第二个参数

  • SHUT_RD(0)：关闭连接的「读」这个方向，如果接收缓冲区有已接收的数据，则将会被丢弃，并且后续再收到新的数据，会对数据进行 ACK，然后悄悄地丢弃。也就是说，对端还是会接收到 ACK，在这种情况下根本不知道数据已经被丢弃了。
  • SHUT_WR(1)：关闭连接的「写」这个方向，这就是常被称为「半关闭」的连接。如果发送缓冲区还有未发送的数据，将被立即发送出去，并发送一个 FIN 报文给对端。
  • SHUT_RDWR(2)：相当于 SHUT_RD 和 SHUT_WR 操作各一次，关闭套接字的读和写两个方向。

小问题

• 为什么挥手需要四次？

  • 客户端调用 close 函数申请关闭，服务端通常需要等待完成数据的发送和处理，ACK 和 FIN 一般都会分开发送，因此是需要四次挥手。

• 第一次挥手服务端没收到，会发生什么？

  • 客户端进入 FIN_WAIT_1 状态。收不到ACK，触发超时重传机制，重传 FIN 报文，重发次数由 tcp_orphan_retries 参数控制。重传次数用完直接进入close状态。

• 第二次挥手客户端没收到，会发生什么？

  • 客户端重传
  • 服务端进入 CLOSE_WAIT 状态，ACK 报文是不会重传的。

• 第三次挥手服务端没收到，会发生什么？

  • 客户端处于 FIN_WAIT：

    • close关闭：持续 tcp_fin_timeout 默认值是 60 秒。进入close状态。
    • shutdown关闭：一直处于 FIN_WAIT2 状态。

  • 服务端：CLOSE_WAIT 状态，调用 close 函数，内核就会发出 FIN 报文进入 LAST_ACK 状态

    • 收不到ACK重发，次数由 tcp_orphan_retrie决定。再没有就直接close

• 第四次挥手服务端没收到，会发生什么？

  • 服务端重传
  • 客户端进入 TIME_WAIT 状态，每收到一次重传就回复ACK，重置2MSL定时器，到时close。
  • 2MSL 默认是 60 秒

• 为什么需要 TIME_WAIT 状态？

  • 防止历史连接中的数据，被后面相同四元组的连接错误的接收

    • 序列号和初始化序列号会发生回绕为初始值的情况，这意味着无法根据序列号来判断新老数据。

  • 保证「被动关闭连接」的一方，能被正确的关闭

    • 如果服务端收不到会重复发FIN

• 为什么 TIME_WAIT 等待的时间是 2MSL？

  • MSL （Maximum Segment Lifetime）报文最大生存时间，超过这个时间报文将被丢弃。
  • 2MSL 时长，足以让两个方向上的数据包都被丢弃，使得原来连接的数据包在网络中都自然消失，再出现的数据包一定都是新建立连接所产生的。

• 为什么不是 4 或者 8 MSL 的时长呢？

  • 连续两次丢包的概率只有万分之一，这个概率实在是太小了

• TIME_WAIT 过多有什么危害？

  • 客户端：无法对相同addr再次连接
  • 服务端：占用系统资源，比如文件描述符、内存资源、CPU 资源、线程资源等；

• 如何优化 TIME_WAIT？

  • 打开 net.ipv4.tcp_tw_reuse 和 net.ipv4.tcp_timestamps 选项；

    • 复用处于 TIME_WAIT 的 socket 为新的连接所用。

  • net.ipv4.tcp_max_tw_buckets：值默认为 18000

    • 当系统中处于 TIME_WAIT 的连接一旦超过这个值时，系统就会将后面的 TIME_WAIT 连接状态重置

  • 程序中使用 SO_LINGER ，应用强制使用 RST 关闭。

    • 调用close后，会立该发送一个RST标志给对端，该 TCP 连接将跳过四次挥手，也就跳过了TIME_WAIT状态，直接关闭。

• 服务器出现大量 TIME_WAIT 状态的原因有哪些？

  • 服务器TIME_WAIT 就是客户端主动关闭连接导致

  • 什么场景下服务端会主动断开连接呢？

    • HTTP 没有使用长连接：Connection:close
    • HTTP 长连接超时
    • HTTP 长连接的请求数量达到上限：QPS高的场景

• 速回收处于 TIME_WAIT 状态的连接

  • net.ipv4.tcp_tw_reuse，如果开启该选项的话，客户端（连接发起方） 在调用 connect() 函数时，如果内核选择到的端口，已经被相同四元组的连接占用的时候，就会判断该连接是否处于 TIME_WAIT 状态，如果该连接处于 TIME_WAIT 状态并且 TIME_WAIT 状态持续的时间超过了 1 秒，那么就会重用这个连接，然后就可以正常使用该端口了。 所以该选项只适用于连接发起方。
  • net.ipv4.tcp_tw_recycle，如果开启该选项的话，允许处于 TIME_WAIT 状态的连接被快速回收；

• 服务器出现大量 CLOSE_WAIT 状态的原因有哪些？

  • 被动关闭方没有调用 close 函数关闭连接，那么就无法发出 FIN 报文

• 如果已经建立了连接，但是客户端突然出现故障了怎么办？

  • 服务端不能一直等，TCP 搞了个保活机制：每隔一个时间间隔，发送一个探测报文

    • tcp_keepalive_time=7200：保活时间是 7200 秒（2小时），也就 2 小时内如果没有任何连接相关的活动，则会启动保活机制
    • tcp_keepalive_intvl=75：每次检测间隔 75 秒；
    • tcp_keepalive_probes=9：检测 9 次无响应，认为对方是不可达的，从而中断本次的连接。

  • 对方响应：

    • 正常响应，TCP 保活时间会被重置
    • 可以响应的，没有该连接信息，返回RST 报文
    • 对端主机宕机，TCP 连接已经死亡。

• 如果已经建立了连接，但是服务端的进程崩溃会发生什么？

  • 内核回收该进程 TCP 连接资源，发送第一次挥手 FIN 报文

TCP 重传

发送端的数据到达接收主机时，接收端主机会返回一个确认应答消息，表示已收到消息。

Why？

网络环境复杂，可能发送的数据没收到，有可能返回的响应没收到，也就是丢包。

How？

常见的重传机制

• 超时重传：发送数据时，设定一个定时器，超时未收到回复就重传

  • RTT（Round-Trip Time 往返时延）

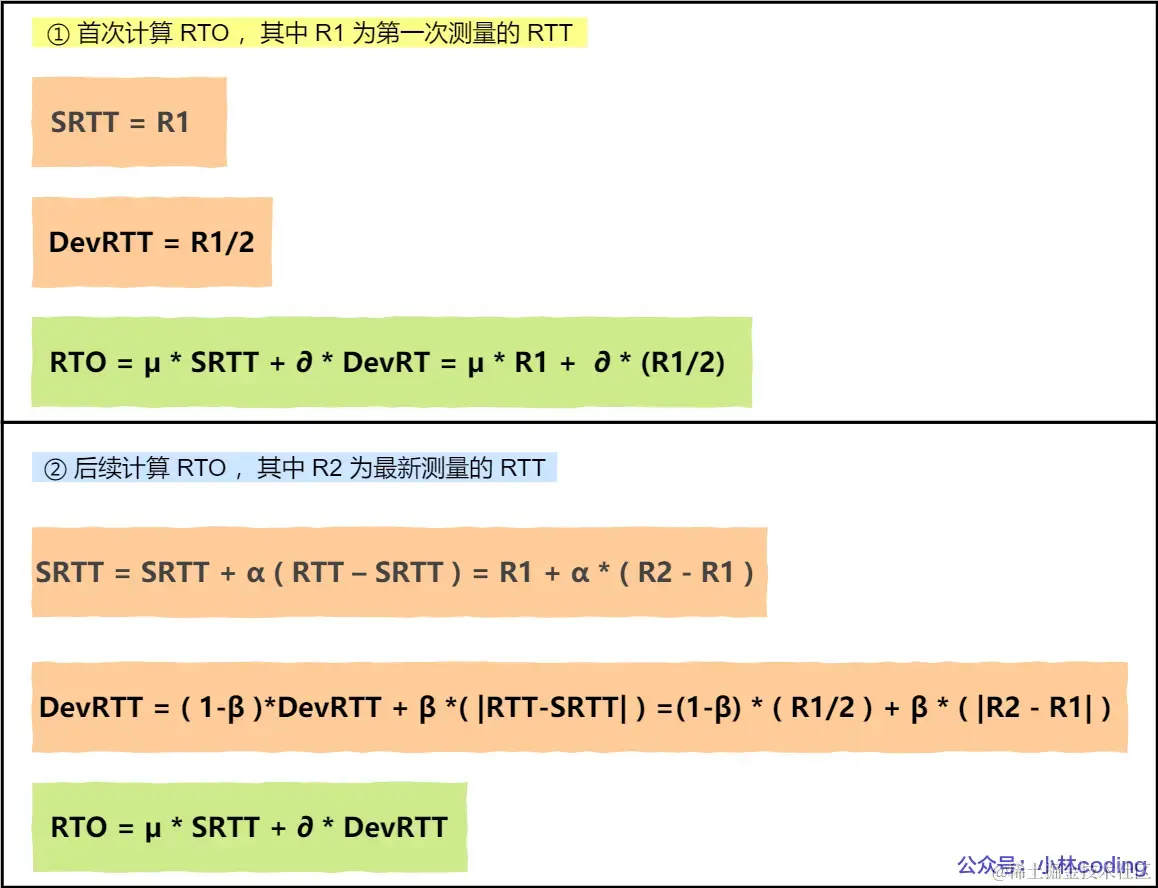

  • 超时重传时间：RTO （Retransmission Timeout 超时重传时间）略大于RTT
  •
  • 在 Linux 下，α = 0.125，β = 0.25， μ = 1，∂ = 4。
  • 每当遇到一次超时重传的时候，都会将下一次超时时间间隔设为先前值的两倍。

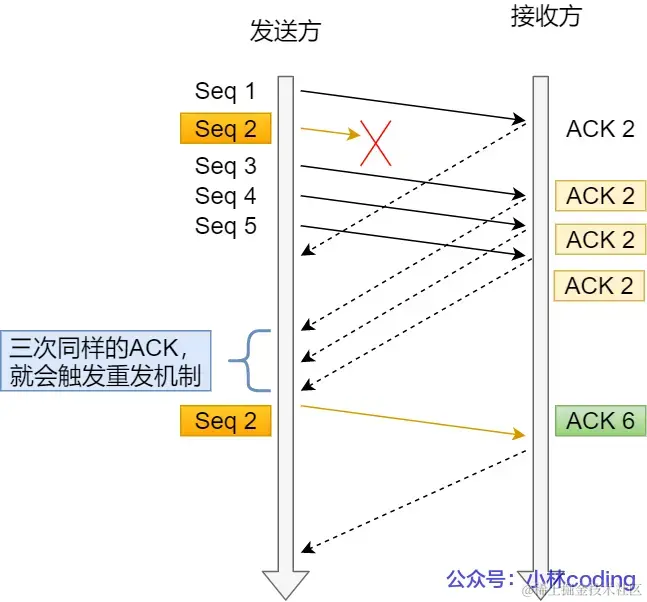

• 快速重传：不以时间为驱动，而是以数据驱动重传。

  • 收到了三个重复ACK的确认，重传丢失的ACK。
  • 重传1个，丢多个时效率低
  • 重传多个，丢1个时浪费资源
  •

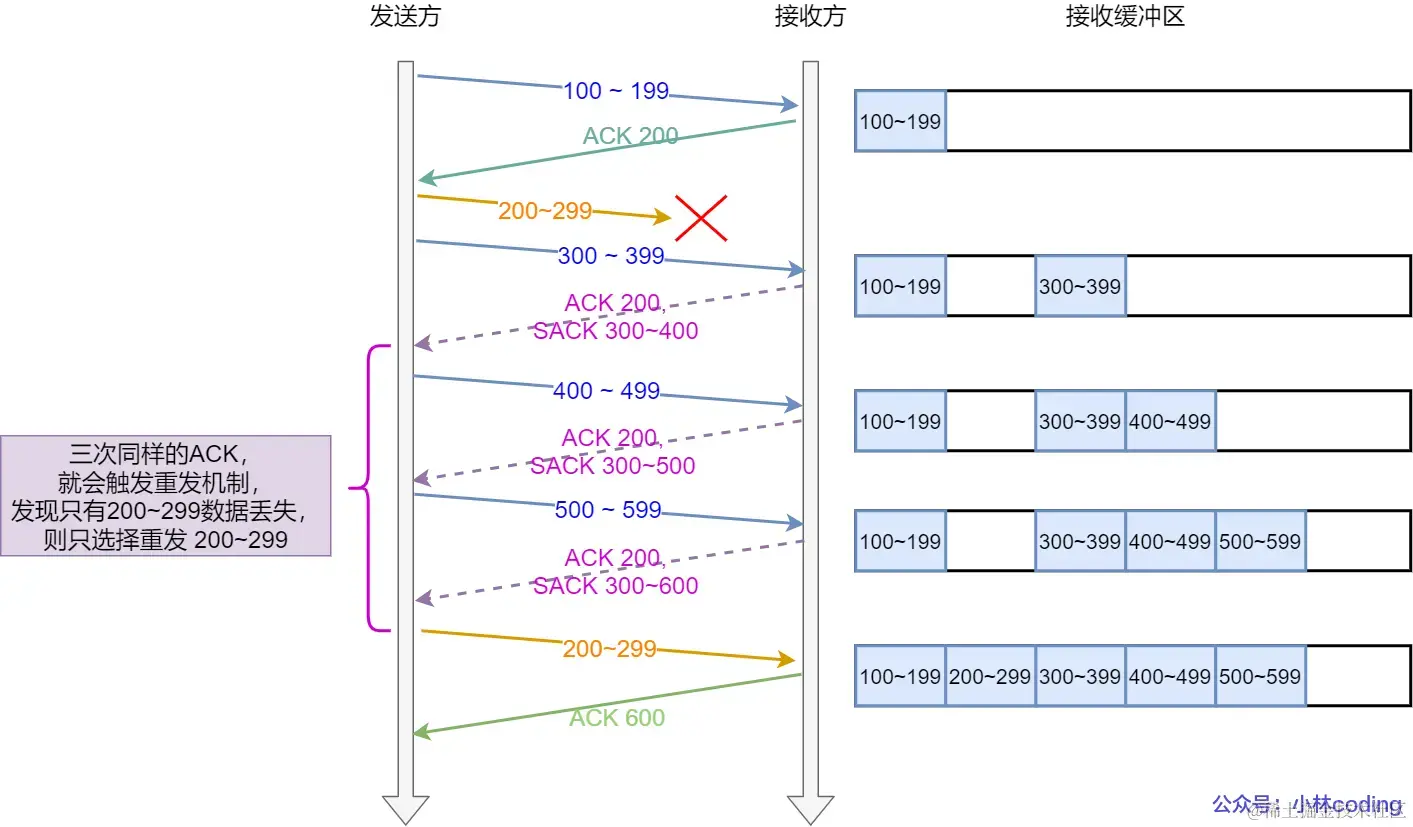

• SACK（ Selective Acknowledgment）， 选择性确认

  • 在 TCP 头部「选项」字段加SACK，将已收到的数据的信息发送给「发送方」，发送方可知哪些数据收到了，哪些数据没收到，可以只重传丢失的数据。
  • 通过 net.ipv4.tcp_sack 参数打开这个功能（Linux 2.4 后默认打开）。
  •

• Duplicate SACK，D-SACK：使用 SACK 来告诉「发送方」有哪些数据被重复接收了。

  • 可以让「发送方」知道，是发出去的包丢了，还是接收方回应的 ACK 包丢了;
  • 可以知道是不是「发送方」的数据包被网络延迟了;
  • 可以知道网络中是不是把「发送方」的数据包给复制了;

滑动窗口

Why？

一发一收，数据包的往返时间越长，通信的效率就越低。

How？

• 窗口：一个缓存空间，发送方主机在等到确认应答返回之前，必须在缓冲区中保留已发送的数据。如果按期收到确认应答，此时数据就可以从缓存区清除。

窗口大小由哪一方决定？

• TCP 头字段Window：窗口大小。

  • 接收端告诉发送端自己还有多少缓冲区可以接收数据。于是发送端就可以根据这个接收端的处理能力来发送数据，而不会导致接收端处理不过来。

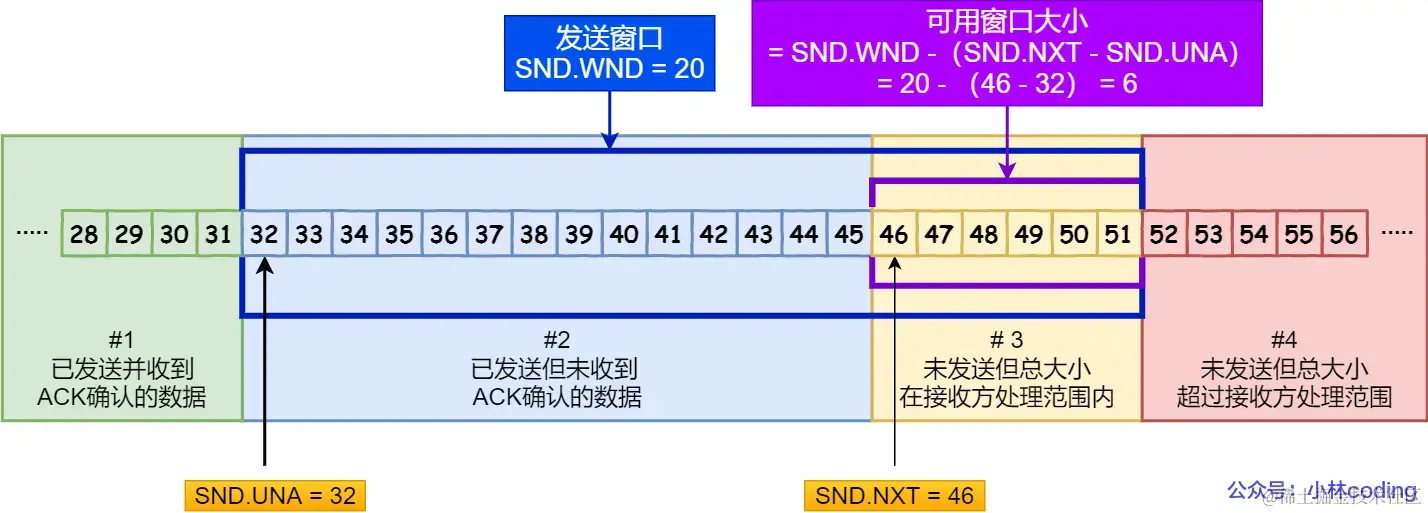

发送方的滑动窗口

• SND.WND：发送窗口的大小（大小是由接收方指定的）；
• SND.UNA（Send Unacknoleged）：指向的是已发送但未收到确认的第一个字节的序列号。
• SND.NXT：指向未发送但可发送范围的第一个字节的序列号。
• 可用窗口大小 = SND.WND -（SND.NXT - SND.UNA）

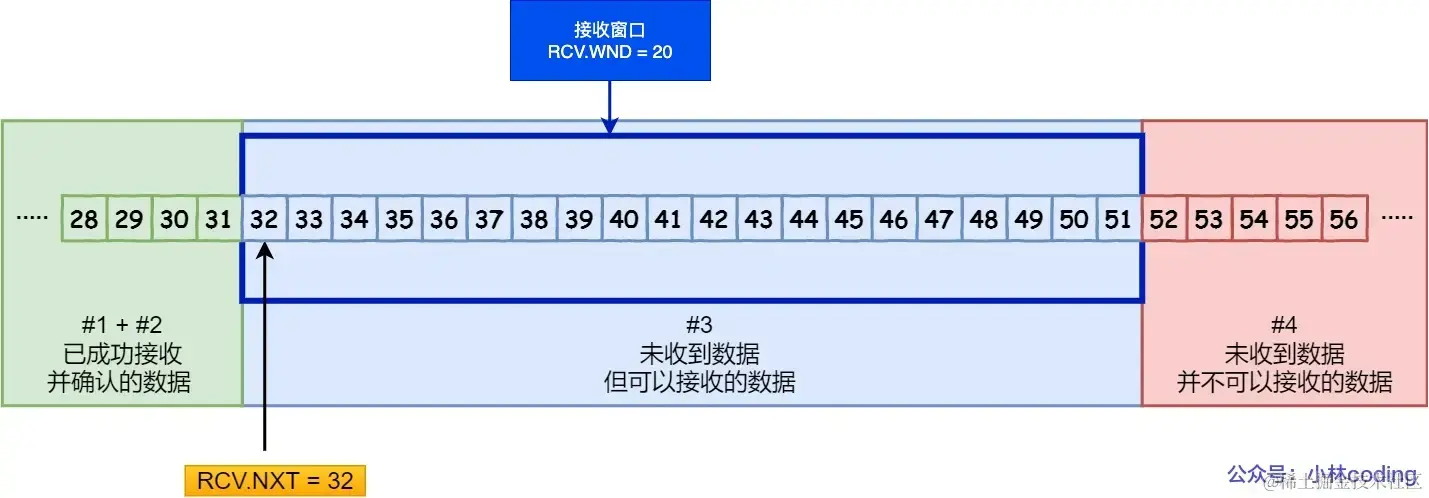

接收方的滑动窗口

• RCV.WND：表示接收窗口的大小，它会通告给发送方。

• RCV.NXT：指向期望从发送方发送来的下一个数据字节的序列号，也就是 #3 的第一个字节。

流量控制

Why？

发送方不能无脑发送，要考虑接收方的能力。

How？

• 流量控制：「发送方」根据「接收方」的实际接收能力控制发送的数据量

不允许同时减少缓存又收缩窗口的，而是采用先收缩窗口，过段时间再减少缓存，这样就可以避免了丢包情况。

• 窗口关闭：窗口大小为 0 时，就会阻止发送方给接收方传递数据，直到窗口变为非 0 为止。

  • 接收方处理完数据后，会向发送方通告一个窗口非 0 的 ACK 报文，如果就是就会死锁。
  • 发送方定期发送窗口探测 ( Window probe ) 报文， 3 次，每次大约 30-60 秒

• 糊涂窗口综合症：接收方太忙了，来不及取走接收窗口里的数据，那么就会导致发送方的发送窗口越来越小。接收方腾出几个字节并告诉发送方现在有几个字节的窗口，而发送方会义无反顾地发送这几个字节。

  • 接收方不通告小窗口给发送方：小于 MSS 与 1/2 缓存大小中的最小值时，就会向发送方通告窗口为 0

  • 让发送方避免发送小数据： Nagle 算法，只有满足下面两个条件中的任意一个条件：

    • 要等到窗口大小 >= MSS 并且 数据大小 >= MSS；

    • 收到之前发送数据的 ack 回包；

拥塞控制

Why？

在网络出现拥堵时，如果继续发送大量数据包，可能会导致数据包时延、丢失等，这时 TCP 就会重传数据，但是一重传就会导致网络的负担更重，于是会导致更大的延迟以及更多的丢包，这个情况就会进入恶性循环被不断地放大....

How？

拥塞控制：避免「发送方」的数据填满整个网络。

• 拥塞窗口 cwnd：发送方维护的一个的状态变量，它会根据网络的拥塞程度动态变化的。
• 发送窗口 swnd= min(cwnd拥塞窗口, rwnd接收窗口)
• 拥塞判断：发生超时重传

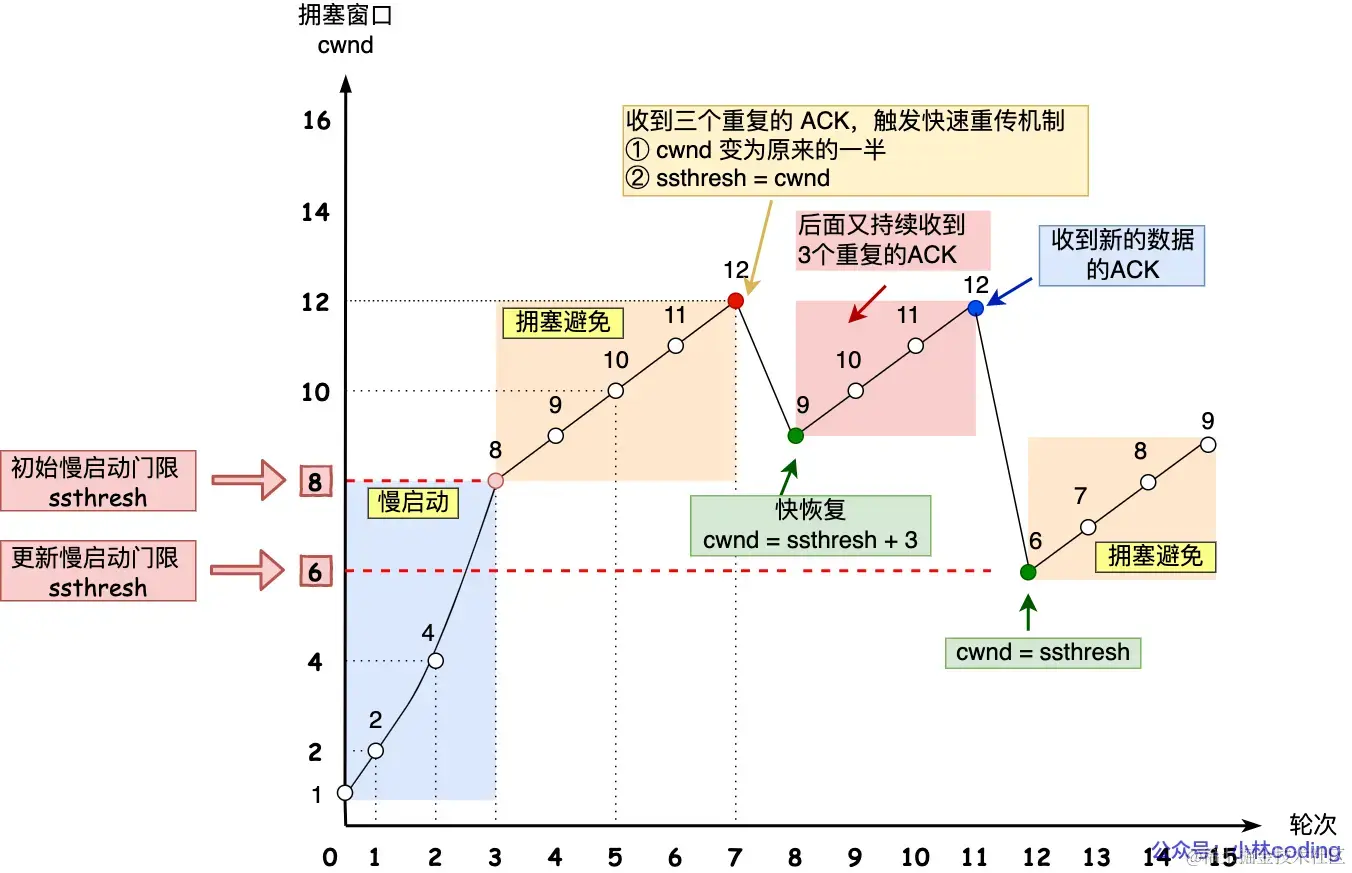

四个算法：

• 慢启动：

  • 当发送方每收到一个 ACK，拥塞窗口 cwnd 的大小就会加 1。
  • 慢启动门限 ssthresh （slow start threshold）65535 字节。
  • 当 cwnd < ssthresh 时，使用慢启动算法。
  • 当 cwnd >= ssthresh 时，就会使用「拥塞避免算法」。

• 拥塞避免：抑制指数级速度增长，线性增长

  • 每当收到一个 ACK 时，cwnd 增加 1/cwnd。

• 拥塞发生

  • 超时重传：问题严重，急刹车

    • ssthresh 设为 cwnd/2，
    • cwnd 重置为 1 （是恢复为 cwnd 初始化值，我这里假定 cwnd 初始化值 1）

  • 快速重传：问题不大，速度减半

    • cwnd = cwnd/2 ，也就是设置为原来的一半;
    • ssthresh = cwnd;
    • 进入快速恢复算法

• 快速恢复

  • 拥塞窗口 cwnd = ssthresh + 3 （ 3 的意思是确认有 3 个数据包被收到了）；

  • 重传丢失的数据包；

  • 如果再收到重复的 ACK，那么 cwnd 增加 1；

  • 如果收到新数据的 ACK 后，把 cwnd 设置为第一步中的 ssthresh 的值，原因是该 ACK 确认了新的数据，说明从 duplicated ACK 时的数据都已收到，该恢复过程已经结束，可以回到恢复之前的状态了，也即再次进入拥塞避免状态；

优化 TCP 🤔

TCP 三次握手的性能提升

• 调整SYN报文重传次数

  • 内网中通讯时，就可以适当调低重试次数，尽快把错误暴露给应用程序。

• 调整SYN半连接队列长度

  • 增大 tcp_max_syn_backlog 的值，还需一同增大 somaxconn 和 backlog，也就是增大 accept 队列。

• 调整SYN+ACK报文重传次数

• 调整accpet队列长度

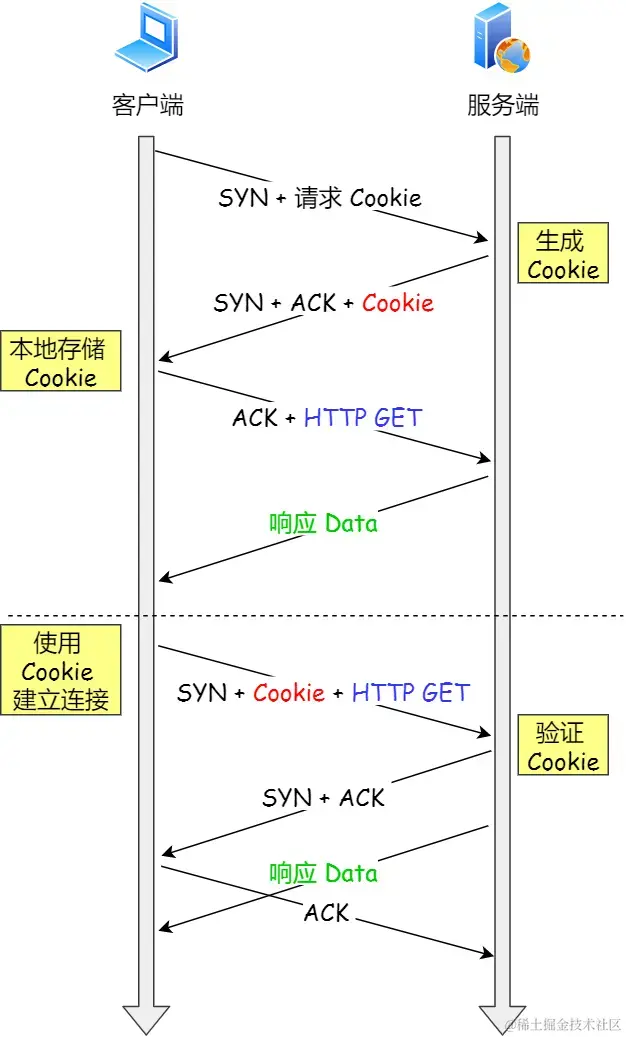

• 绕过三次握手：TCP Fast Open

Echo 3 > /proc/sys/net/ipv4/tcp_fastopen

TCP 四次挥手的性能提升

• 调整FIN报文重传次数，默认8

• 调整FIN_WAIT2状态的时间

• 调整孤儿连接的上限个数

• 调整time_wait状态的上限个数

• 复用time_wait状态的连接

TCP 数据传输的性能提升

• 扩大窗口大小

• 调整发送缓冲区范围

• 调整接收缓冲区范围

• 接收缓冲区动态调节

• 调整内存范围

其他问题

如何理解是 TCP 面向字节流协议

Why？

发送方的机制不同

• UDP：每个 UDP 报文就是一个用户消息的边界，这样接收方在接收到 UDP 报文后，读一个 UDP 报文就能读取到完整的用户消息。
• TCP：消息可能会被操作系统分组成多个的 TCP 报文，不能认为一个用户消息对应一个 TCP 报文，正因为这样，所以 TCP 是面向字节流的协议。

如何解决粘包？

• 固定长度的消息：方式灵活性不高，实际中很少用

• 特殊字符作为边界：

  • 消息内容里有特殊字符，要对这个字符转义，避免被接收方当作消息的边界点而解析到无效的数据。
  •

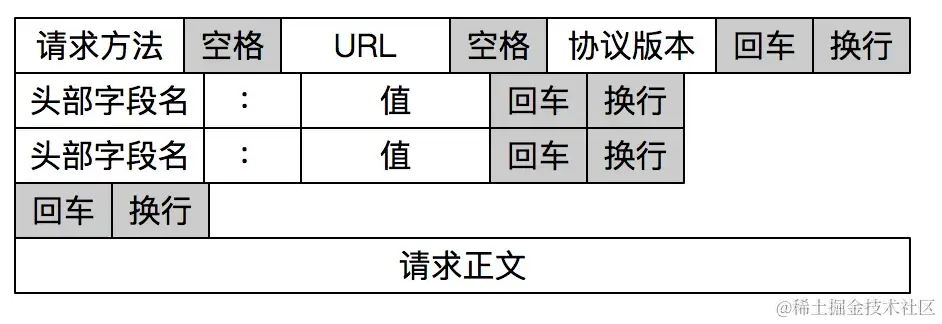

• 自定义消息结构：自定义一个消息结构，由包头和数据组成，其中包头包是固定大小的，而且包头里有一个字段来说明紧随其后的数据有多大。

  • 当接收方接收到包头的大小（比如 4 个字节）后，就解析包头的内容，于是就可以知道数据的长度，然后接下来就继续读取数据，直到读满数据的长度，就可以组装成一个完整到用户消息来处理了。

SYN 报文什么时候情况下会被丢弃？

• 开启 tcp_tw_recycle 参数，并且在 NAT 环境下，造成 SYN 报文被丢弃
• TCP 两个队列满了（半连接队列和全连接队列），造成 SYN 报文被丢弃
