1 概述

在进行标准的二维纹理映射处理时，一次把一幅纹理图像应用到一个多边形上。多重纹理允许应用几个纹理，在纹理操作管线中把它们逐个应用到同一个多边形上，多重纹理存在一系列的纹理单元，每个纹理单元执行单独的纹理操作，并把它的结果传递给下一个纹理单元，直到所有纹理单元的操作完成为止，最终显示处理后的效果。

多重纹理映射非常广泛，它能实现一些高级的渲染技巧，如光照、贴花、合成和细节纹理等，在OSG 中实现三维纹理主要有以下几个步骤：

(1)指定用户几何体的纹理坐标。

(2)创建多个纹理属性对象并保存纹理多个图形数据。

(3)为StateSet设置合适的纹理属性和模式。

看起来和二维纹理映射的区别不大，简单地说就是多个二维纹理映射的叠加。但这里需要注意的是，对于不同的纹理属性对象需要指定不同的纹理单元及纹理坐标，否则就不会启用该纹理单元，或者该纹理单元会被覆盖。

2 多重纹理映射示例

多重纹理映射示例的代码如程序清单所示。

#include <osgViewer/Viewer>

#include <osg/Node>
#include <osg/Geode>
#include <osg/Group>
#include <osg/Image>
#include <osg/TexGen>
#include <osg/TexEnv>
#include <osg/StateSet>

#include <osgDB/ReadFile>
#include <osgDB/WriteFile>

#include <osgUtil/Optimizer>

#include <iostream>

#include "utility.h"


int main()
{
	osg::ref_ptr<osgViewer::Viewer> viewer = new osgViewer::Viewer();

	osg::ref_ptr<osg::Group> root = new osg::Group();

	osg::ref_ptr<osg::Node> node = osgDB::readNodeFile(GetCurrentPath() + "Data\\cow.osg");

	// 读取贴图文件
	osg::ref_ptr<osg::Image> image = osgDB::readImageFile(GetCurrentPath() + "Data\\fengjing\\2.jpg");

	if (image.get())
	{
		// 创建二维纹理
		osg::ref_ptr<osg::Texture2D> texture = new osg::Texture2D;
		texture->setImage(image.get());

		// 设置自动生成坐标
		osg::ref_ptr<osg::TexGen> texgen = new osg::TexGen;
		texgen->setMode(osg::TexGen::SPHERE_MAP);

		// 设置纹理环境，模式为blend
		osg::ref_ptr<osg::TexEnv> texenv = new osg::TexEnv;
		texenv->setMode(osg::TexEnv::BLEND);

		// 设置BLEND操作颜色
		texenv->setColor(osg::Vec4(0.6f, 0.6f, 0.6f, 0.0f));

		// 启用单元1自动生成纹理坐标，并使用纹理
		osg::ref_ptr<osg::StateSet> stateset = new osg::StateSet;
		stateset->setTextureAttributeAndModes(1, texture.get(), osg::StateAttribute::ON);
		stateset->setTextureAttributeAndModes(1, texgen.get(), osg::StateAttribute::ON);

		// 设置纹理环境
		stateset->setTextureAttribute(1, texenv.get());

		// 设置纹理状态
		node->setStateSet(stateset.get());
	}

	root->addChild(node.get());

	// 优化场景数据
	osgUtil::Optimizer optimzer;
	optimzer.optimize(root.get());

	setWindowSize(viewer.get(), 600, 600, "MultiTexture");

	viewer->setSceneData(root.get());

	viewer->realize();

	viewer->run();

	return 0;
}

纹理图片

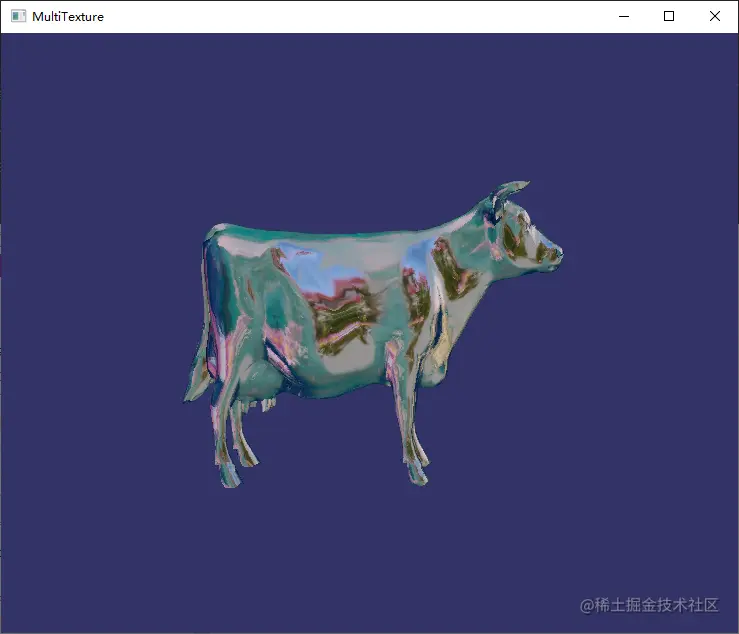

效果图

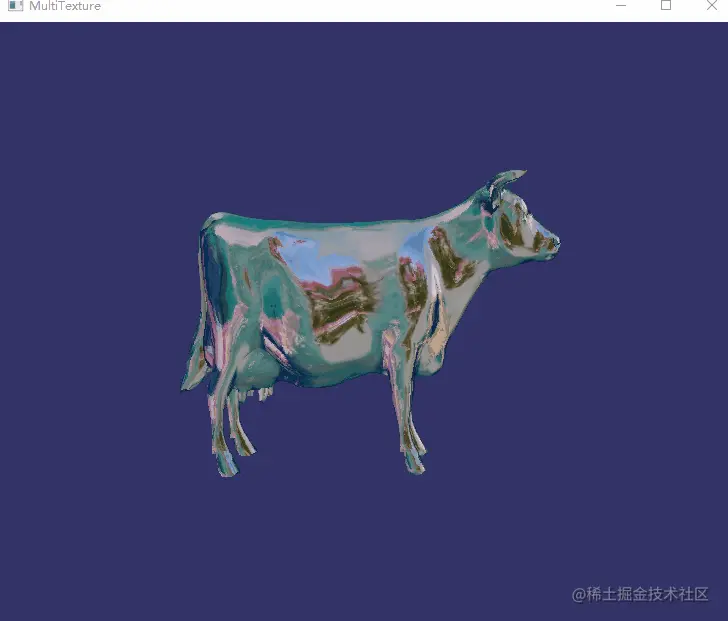

动态效果图
