信号传输介质
信号
1.信号的相关概念
(1).信息
不同的领域对信息有不同的定义,一般人们认为信息是现实世界的存在方式或运动状态的某种认识
表示信息的形式可以是:文字,图形,声音,图像,动画,数值
(2).数据
数据是用于描述事物的某些属性的具体量值
(3).信号
信号是信息传递的媒介。信号在网络中传输,使信息得以传递
2.信号的分类

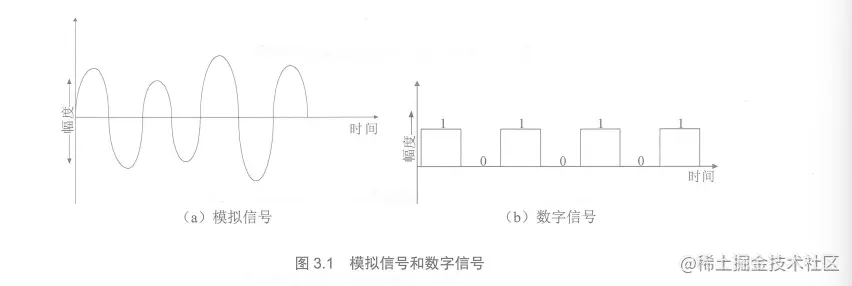

信号可以分为模拟信号和数字信号
(1).模拟信号
模拟信号是信号参数(幅度,频率)大小连续变化的电磁波,可以以不同的频率在媒体上传输,是一个连续变化的物理量
(2).数字信号
数字信号是不连续的物理量,信号参数也不连续变化,数字信号使用几个连续的物理状态来代表数字。最常见的数字信号是幅度取值只有两种(0,1表示)波形的信号,称为二进制信号
3.信号在传输过程中产生的失真
传输过程中,受到外界干扰或传输介质本身的阻挡。会产生失真,失真的原因主要有以下几个
(1).噪声
在信道传输过程中,会受到噪音干扰。噪声的定义:信号的传输,处理过程中,设备自身,环境干扰等原因而产生的附加信号,这些信号与输入信号无关,有害的
(2).衰减
随着信号传播,能量逐渐减少,模拟信号和数字信号在传播过程中都存在衰减,为了补偿,传输过程中进行放大处理
4.数字信号的优势
(1).抗干扰能力强
数字通信中的信息是包含在脉冲中的,只要噪声绝对值不超过某一阈值,接收端便可判别脉冲的有无,接收端便可判断脉冲的有无,保证通信可靠
(2).远距离传输仍保证质量
因为数字通信采用再生中继方式,可以消除噪声,所以再生的数字信号和原来的数字信号一样,可以继续传输下去,可以不受距离影响
此外,还具有适应各种通信业务要求(电话。电报,图像,数据),等于实现统一的综合业务数字网,便于采用大规模集成电路,便于实现加密处理,便于实现通信网的计算机管理等优点
双绞线
1.双绞线概述
双绞线英文(Twist-Pair)布线工程中常用的一种传输介质
双绞线将一对互相绝缘的金属导线,按逆时针方向互相绞合在一起,用来抵御一部分电磁波干扰,纽线越密,抗干扰能力越强,双绞线由此得名
双绞线分为STP(屏蔽双绞线)和UTP(非屏蔽双绞线)
2.双绞线的分类及特性
EIA/TIA-568标准规定了用于室内传送数据的非屏蔽双绞线和屏蔽双绞线的标准,这个标准定义了1-7类线,号越大,版本越新,质量越好,价格越高
(1).五类线
在原有的基础上增加了绕线密度,外套是一种高质量的绝缘材料,带宽性能为1~100MHz。主要应用于100MB产品,常见的标准有10Base-T,100Base-T
(2).超五类线(Cat 5e)
在5类线的基础上优化了一下。衰减更小,串扰更少,可以用于千兆网络
(3).6类线(Cat 6)
比五类线性能更高,适用于1000MB/s的场合,带宽性能为1~250MHz。6类线在串扰和回波损耗方面的性能得到改善
(4).7类线
目前没有广泛使用,具有更高的传输带宽,可达600MHz。7类线采用双层屏蔽的双绞线,在网络连接方式上有很大变化,与传统的RJ-45接口不兼容
