MAD 技能：Compose 布局 和 修饰符 的第 2 集
在之前的 MAD 技能文章 中，您了解了开箱即用的 API，即 Jetpack Compose 提供的用于编写精美 app 的功能。在本文中，我们将创建一个思维模型，了解这些 API 如何将数据实际地转换为 UI。
您也可以将本文作为 MAD 技能视频观看：youtu.be/0yK7KoruhSM
由于 Compose 是一个声明式工具箱，我们在基本层面上知道它将数据转换为 UI。此转换过程中的 三个阶段 是：
- 组合： 显示什么
- 布局： 放在哪里
- 绘制： 如何渲染它

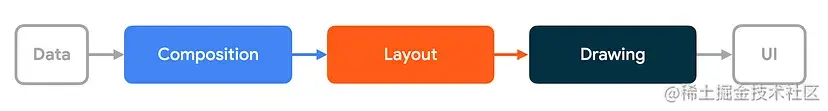

这三个阶段是逐一执行的：
三个阶段
三个阶段

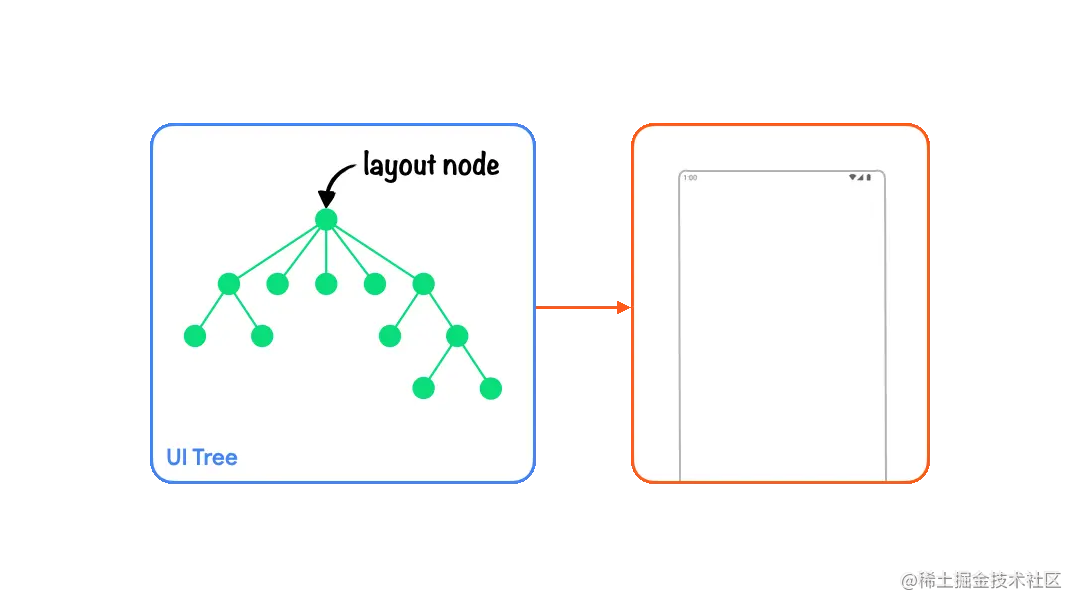

在 组合阶段，Compose 运行时会执行您的可组合函数。它输出代表您的 UI 的树数据结构。此 UI 树由布局节点组成。这些布局节点一起持有完成下一阶段所需的所有信息。
Composition（组合） 阶段执行可组合函数并创建代表您的 UI 的树。

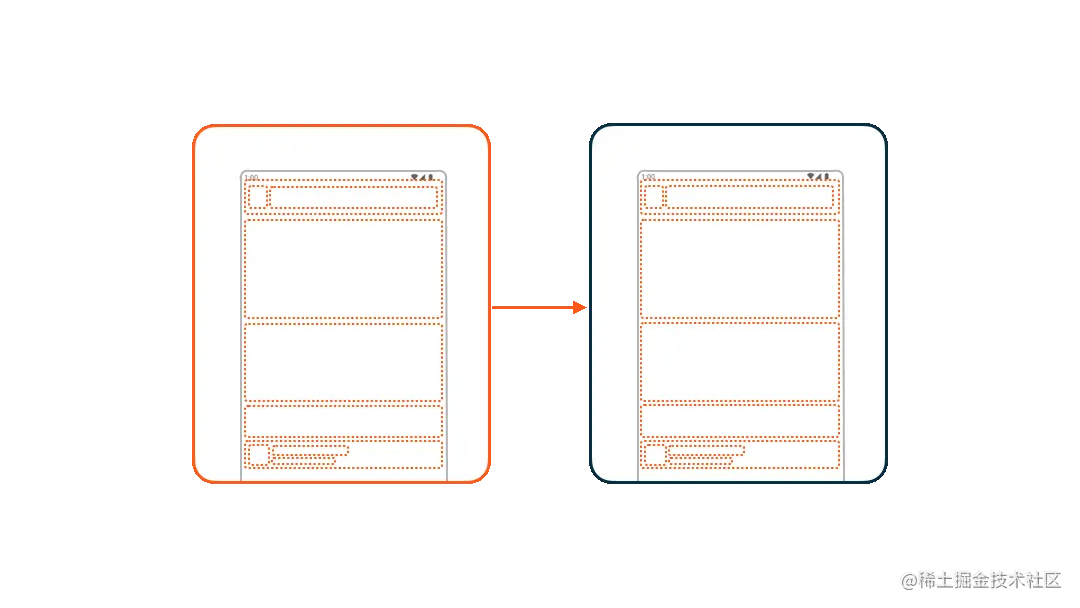

然后，在布局阶段，树中的每个元素测量其子元素（如果有）并将它们放置在可用的 2D 空间中：
布局阶段，测量每个布局节点，并将其放置在 UI 树中。
最后，在 绘制阶段，树中的每个节点都在屏幕上绘制其像素：
绘制阶段，在屏幕上绘制像素。
组合阶段

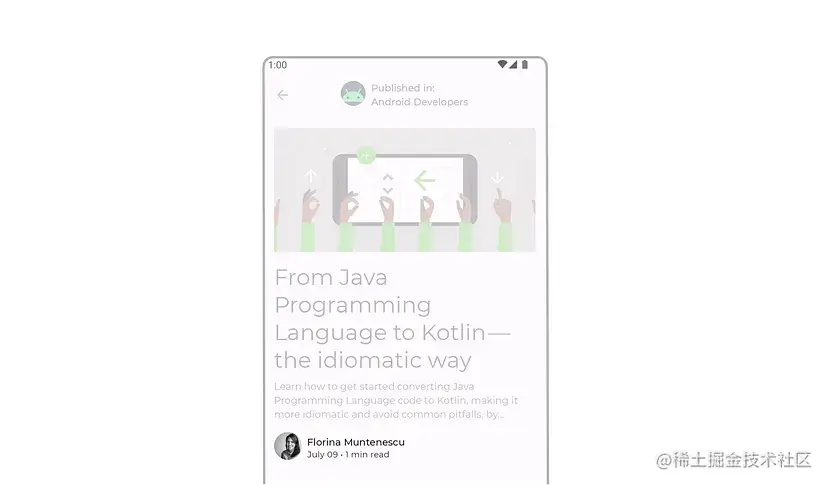

让我们放大并只关注屏幕的底部，在这里您可以看到文章的作者、发表日期和阅读时间：

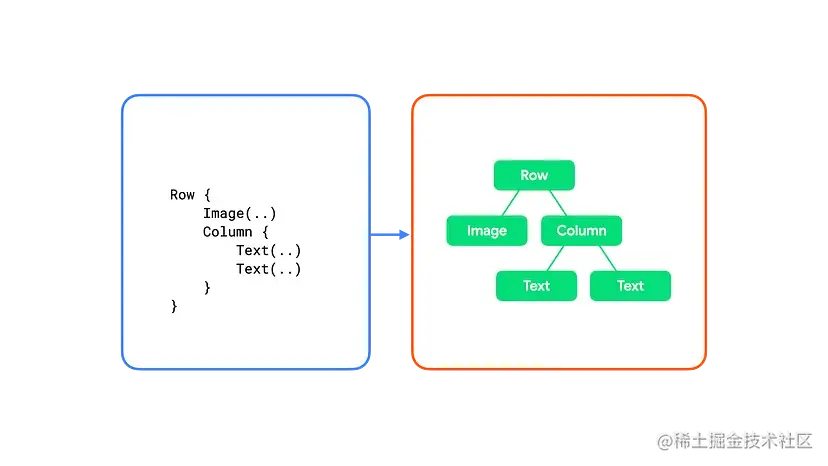

在组合阶段，我们将可组合函数转换为 UI 树。 由于我们只查看 author 元素，我们可以放大我们的代码和 UI 树的一个子部分：
在这种情况下，我们代码中的每个可组合函数都映射到 UI 树中的单个布局节点。这是一个非常简单的示例，但您的可组合项可以包含逻辑和控制流，从而在给定不同状态的情况下生成不同的树。
布局阶段
当我们进入布局阶段时，我们使用这个 UI 树作为输入。布局节点的集合包含最终决定每个节点在 2D 空间中的大小和位置所需的 所有信息。
在布局阶段，使用以下 3 步算法遍历树：
- 测量子节点： 一个节点会测量它的子节点，如果有的话。
- 决定自己的大小： 基于这些测量，节点决定自己的大小。
- 放置子节点： 每个子节点都相对于节点自身的位置进行放置。
在该阶段结束时，每个布局节点都将分配一个宽度和高度，以及一个应该绘制的x、y 坐标。

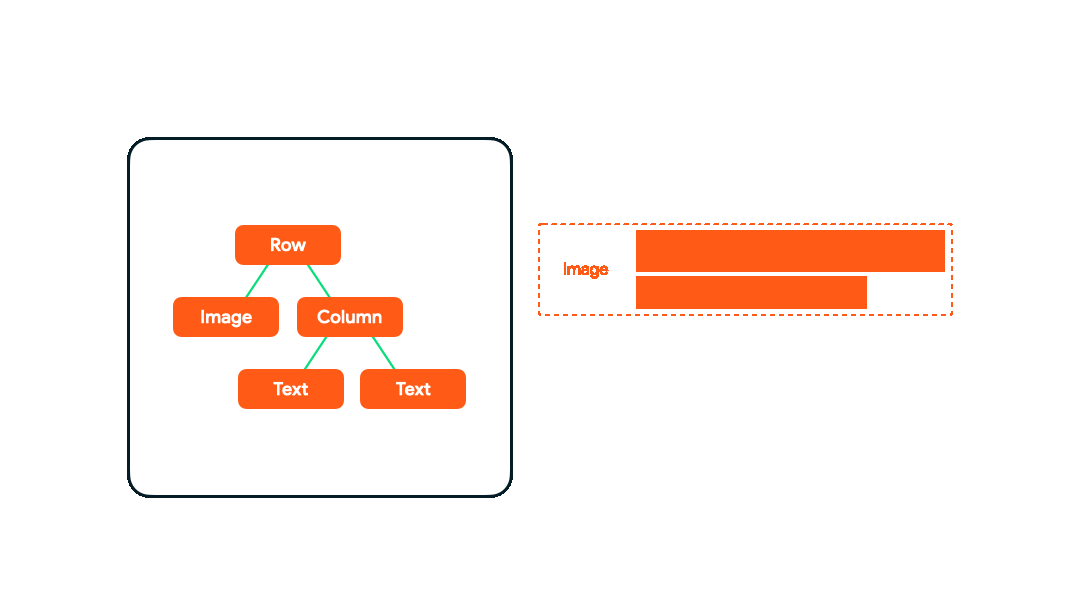

因此，对于我们的可组合项，这将按如下方式工作：
Row测量其子项.- 首先，测量
Image。它没有任何子项，因此它决定自己的大小并将其报告回Row。 - 其次，测量
Column。它需要先测量自己的子项。 - 第一个
Text被测量。它没有任何子项，因此它决定自己的大小并将其报告回Column。 - 第二个
Text被测量。它没有任何子项，因此它决定自己的大小并将其报告回Column。 Column使用子测量值来决定自己的大小。它使用最大子宽度及其子项的高度之和。Column将其子项放置在相对于自身的位置，将它们垂直放置在彼此下方。Row使用子尺寸来决定自己的尺寸。它使用最大子高度和子宽度的总和。然后它放置它的子项。
这里的一个关键点是我们只访问了每个节点一次。通过UI树的一次遍历，我们就可以测量和放置所有节点。这对性能来说是极好的。当树中节点的数量增加时，遍历它所花费的时间以线性方式增加。相比之下，如果我们多次访问每个节点，遍历时间将呈指数级增加。
绘制阶段
既然我们知道了所有布局节点的大小和x，y坐标，我们就可以继续绘制阶段了。从上到下再次遍历树，每个节点依次在屏幕上绘制自己。因此，在我们的例子中，首先 Row 将绘制它可能具有的任何内容，例如背景色。然后 Image 将绘制自己，然后是 Column，然后是第一个和第二个 Text：
修饰符
太棒了！ 我们已经了解了如何为我们的可组合项执行这三个阶段。但我们抄了些近道儿。
如果我们回到组合阶段，我们说过我们执行代码并构建 UI 树。

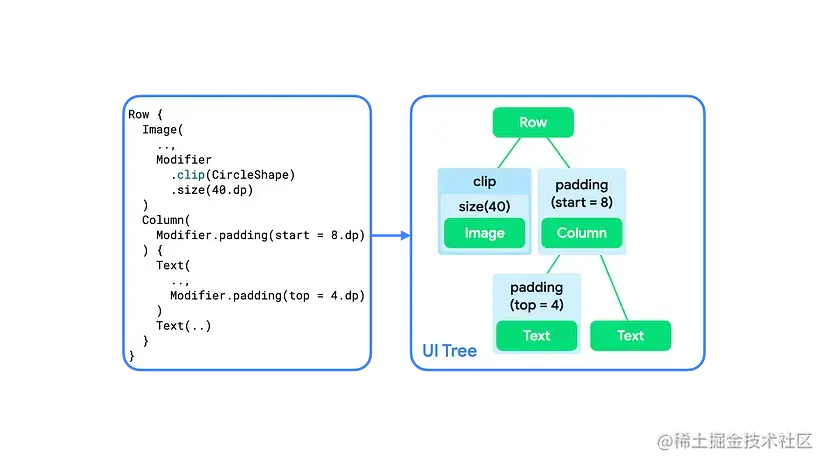

但仔细观察代码，我们可以看到它实际上使用了 modifiers（修饰符） 来改变一些可组合项的外观。在我们的 UI 树中，我们可以将这些可视化为布局节点的包装节点：
当我们链接多个修饰符时，每个修饰符节点包裹链的其余部分和其中的布局节点。 例如，当我们链接一个 clip 和一个 size 修饰符时，clip 修饰符节点包裹 size 修饰符节点，然后包裹 Image 布局节点。
在布局阶段，我们用来遍历树的算法保持不变，但每个修饰符节点也会被访问。这样，修饰符可以更改其包裹的 修饰符 或 布局节点 的 大小要求 和 位置。

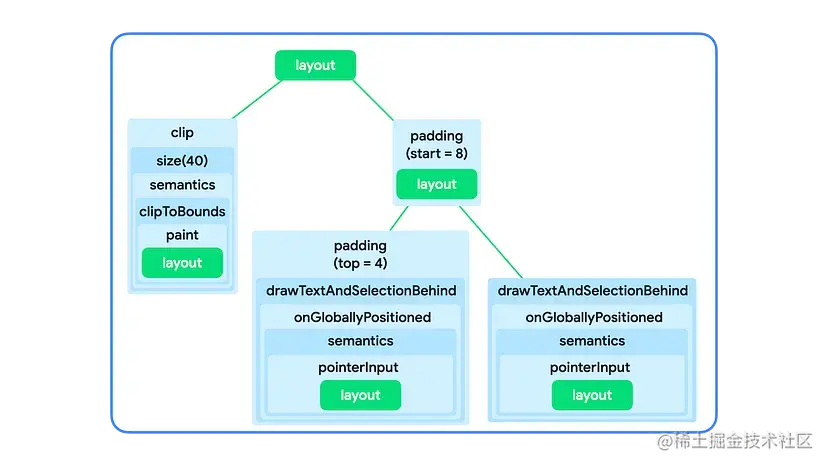

现在，有趣的是，如果我们看一下 Image 可组合项的实现，我们实际上可以看到它本身由包裹单个布局节点的修饰符链组成。类似地，Text 可组合项也是通过包含布局节点的修饰符链实现的。最后，Row 和 Column 的实现只是描述如何布置其子节点的布局节点：
一路向下都是修饰符！
我们将在稍后的博文中回到这一点，但现在最好将修饰符视为包裹单个修饰符或布局节点，而布局节点可以布局多个子节点 .
总结
那么，有了这个思维模型，您现在可以更好地理解 Compose 的不同阶段是如何工作的。
在下一篇文章中，我们将更深入地探讨布局阶段，并学习推理 布局 和 修饰符 究竟如何影响子元素的测量和放置。
这篇博文是系列博文的一部分：
第 1 集：Compose 布局和修饰符的基础知识
第 2 集：Compose 的各个阶段
第 3 集：约束和修饰符顺序
第 4 集：高级布局概念
