一、浏览器框架

1.浏览器架构演进

• 单进程架构：所有模块运行在同一个进程里，包含网络、插件、JavaScript运行环境等
• 多进程架构：主进程、网络进程、渲染进程、GPU进程、插件进程
• 面向服务架构：将原来的UI、数据库、文件、设备、网络等，作为一个独立的基础服务

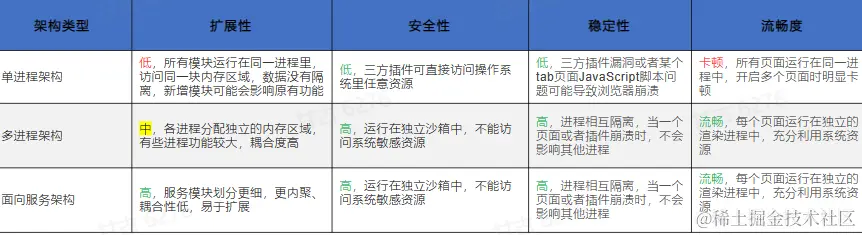

• 架构对比：

2.多进程分工

二、渲染进程

1.多线程架构

内部是多线程实现，主要负责页面渲染，脚本执行，事件处理，网络请求等。

2.多线程工作流程

• 网络线程负责加载网页资源
• JS引擎解析JS脚本并且执行
• JS解析引擎空闲时，渲染线程立即工作
• 用户交互、定时器操作等产生回调函数放入任务队列中
• 事件线程进行事件循环，将队列里的任务取出交给JS引擎执行

三、Chrome运行原理

1.输入处理

• 用户Url框输入内容的后，Ul线程会判断输入的是一个URL地址呢，还是一个query查询条件
• 如果是URL，直接请求站点资源
• 如果是query，将输入发送给搜索引擎

2.开始导航

• 当用户按下回车，Ul线程通知网络线程发起一个网络请求，来获取站点内容
• 请求过程中，tab处于loading状态

3.读取响应

• 网络线程接收到HTTP响应后，先检查响应头的媒体类型(MIME Type)
• 如果响应主体是一个HTML文件，浏览器将内容交给渲染进程处理
• 如果拿到的是其他类型文件，比如Zip、exe等，则交给下载管理器处理

4.寻找渲染进程

• 网络线程做完所有检查后，会告知主进程数据已准备完毕，主进程确认后为这个站点寻找一个渲染进程
• 主进程通过IPC消息告知渲染进程去处理本次导航
• 渲染进程开始接收数据并告知主进程自己已开始处理，导航结束，进入文档加载阶段

5.资源加载

• 收到主进程的消息后，开始加载HTML文档
• 除此之外，还需要加载子资源，比如一些图片，CSS样式文件以及JavaScript脚本

6. 构建渲染树

• 构建DOM树，将HTML文 本转化成浏览器能够理解的结构
• 构建CSSOM树，浏览器同样不认识CSS，需要将CSS代码转化为可理解的CSSOM
• 构建渲染树，渲染树是DOM树和CSSOM树的结合

7.页面布局

• 根据渲染树计算每个节点的位置和大小
• 在浏览器页面区域绘制元素边框
• 遍历渲染树，将元素以盒模型的形式写入文档流

8.页面绘制

• 构建图层:为特定的节点生成专用图层
• 绘制图层:一个图层分成很多绘制指令，然后将这些指令按顺序组成一个绘制列表，交给合成线程
• 合成线程接收指令生成图块
• 栅格线程将图块进行栅格化
• 展示在屏幕上

四、跨端容器

1.跨端方案

• webview
  • 即网页视图，用于加载网页Ur,并展示其内容的控件
  • 可以内嵌在移动端App内，实现前端混合开发，大多数混合框架都是基于Webview的二 次开发；比如lonic、Cordova
• 小程序
  • 微信、支付宝、百度小程序、小米直达号
  • 渲染层-webview
  • 双线程，多webview架 构
  • 数据通信，Native转 发
• RN/WeeX
  • 原生组件渲染
  • React/Nue框架
  • virtual dom
  • JSBridge
• Lynx
  • Vue
  • JS Core / V8
  • JSBinding
  • Native UI / Skia
• Flutter
  • wideget
  • dart vm
  • skia图形库

2.使用webview的优势

• 一次开发，处处使用，学习成本低
• 随时发布，即时更新，不用下载安装包
• 移动设备性能不断提升，性能有保障216
• 通过JSBridge和原生系统交互，实现复杂功能

五、总结

本节课程主要着重介绍浏览器的架构以及运行原理，并以一道八股文为例，讲解了在Chrome浏览器里，网页是如何加载并且渲染成我们所见的画面。通过对本节课的学习，了解到了在浏览器里JS引擎和渲染弓|擎如何协同工作，如何从多个角度优化前端的性能体验。
