单臂路由

单臂路由概念：单臂路由是指在路由器的一个接口上通过配置子接口的方式，实现原来相互隔离的不同VLAN之间的互联互通。

单臂路由优点

可以实现原来不同VLAN之间的互联互通。

单臂路由的配置

• 配置链路类型
• 配置VLAN标签的封装结构
• 配置子接口地址

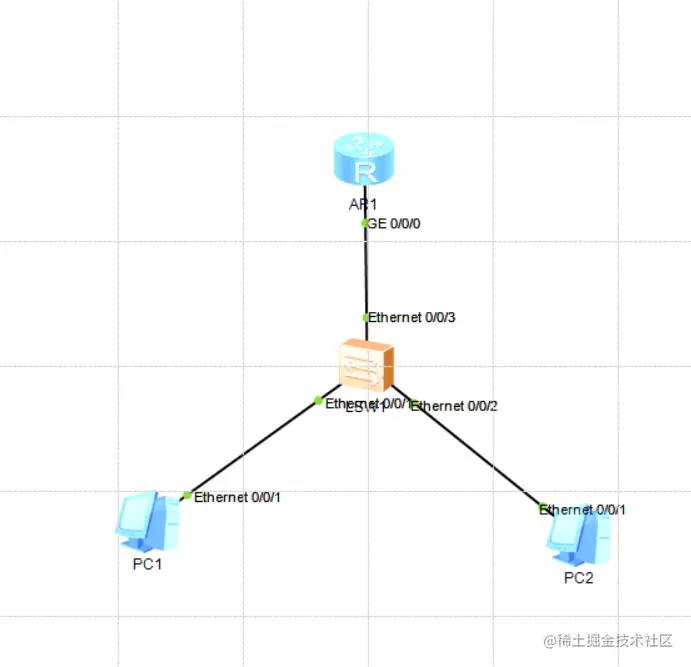

 实验拓扑

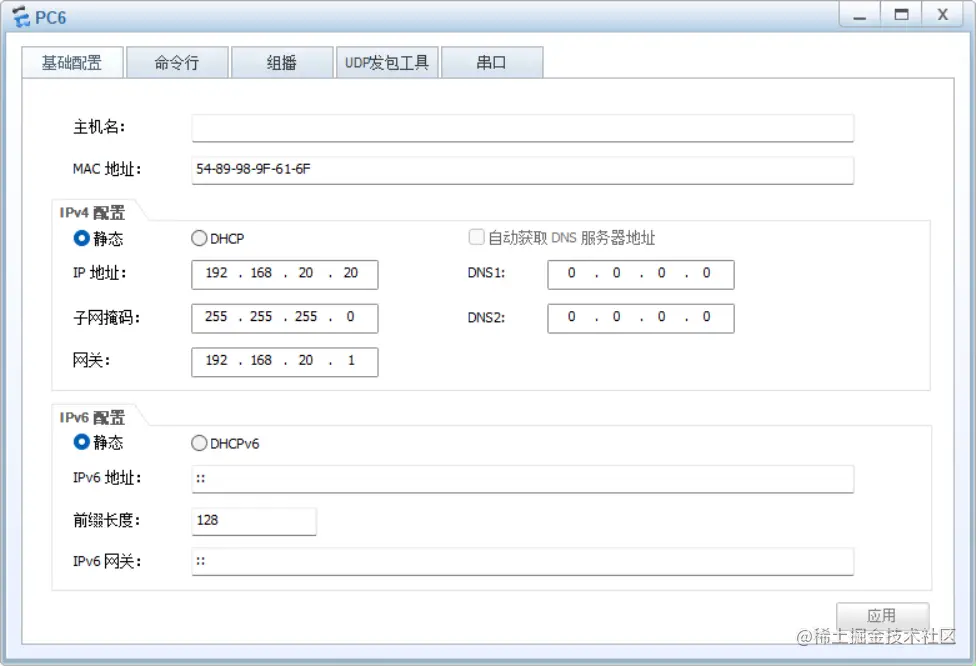

（1）配置主机IP

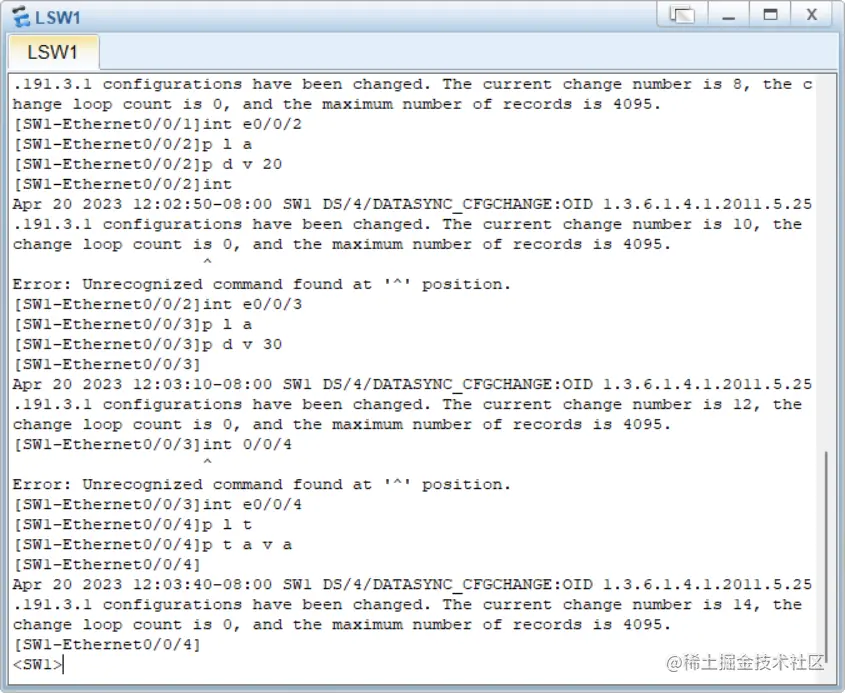

（2)在交换机中创建VLAN，将端口加入到相应的VLAN中。

<Huawei>u t m
Info: Current terminal monitor is off.
<Huawei>sys
Enter system view, return user view with Ctrl+Z.
[Huawei]sys SW1
[SW1]vlan batch 10 20   //创建vlan10、vlan20
Info: This operation may take a few seconds. Please wait for a moment...done.
[SW1]int e0/0/1         //进入接口e0/0/1
[SW1-Ethernet0/0/1]p l a          //设置接口模式为access模式
[SW1-Ethernet0/0/1]p d v 10       //将该接口加入vlan10
[SW1-Ethernet0/0/1]undo shutdown  //开启接口
Info: Interface Ethernet0/0/1 is not shutdown.
[SW1-Ethernet0/0/1]int e0/0/2
[SW1-Ethernet0/0/2]p l a
[SW1-Ethernet0/0/2]p d v 20
[SW1-Ethernet0/0/2]undo shutdown
Info: Interface Ethernet0/0/2 is not shutdown.
[SW1-Ethernet0/0/2]int e0/0/3
[SW1-Ethernet0/0/3]p l t          //设置接口模式为trunk模式
[SW1-Ethernet0/0/3]p t a v a      //允许所有vlan通过该接口
[SW1-Ethernet0/0/3]undo shutdown
Info: Interface Ethernet0/0/3 is not shutdown.

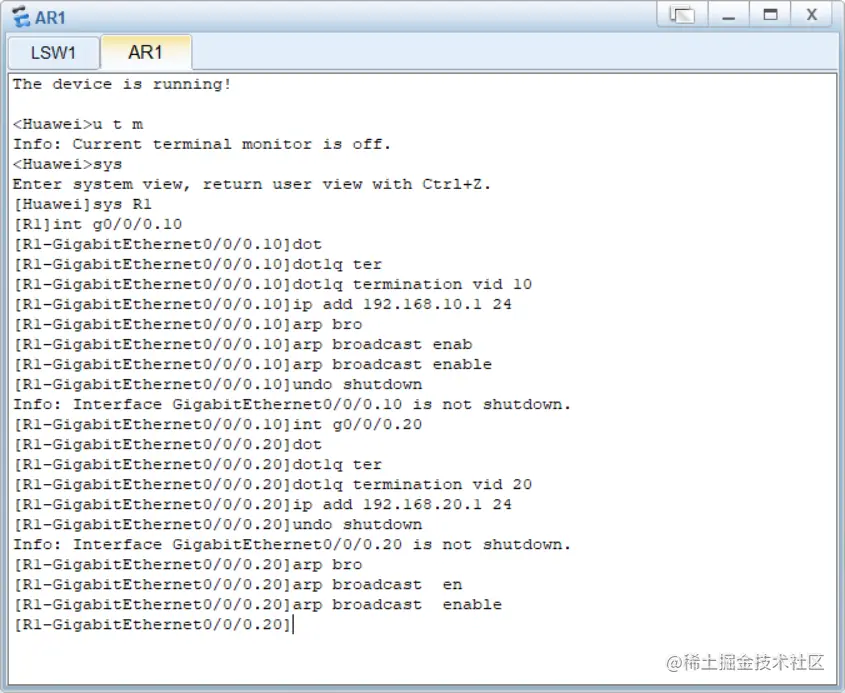

(3)在路由器中配置VLAN标签的封装结构和子接口地址。

(4)验证实验结果

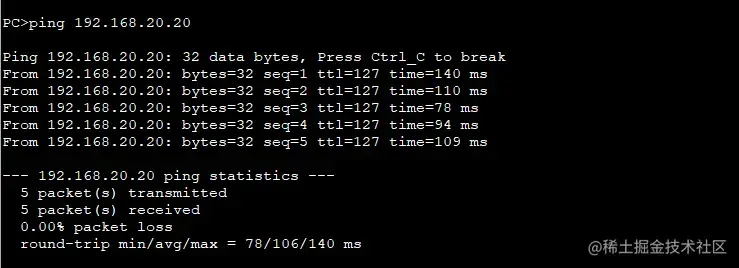

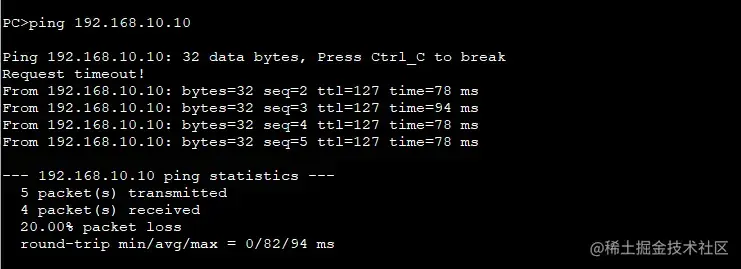

PC1能与PC2通信

三层交换

三层交换机简介

三层交换机就是具有部分路由器功能的交换机，工作在OSI网络标准模型的第三层：网络层。三层交换机的最重要目的是加快大型局域网内部的数据交换，所具有的路由功能也是为这目的服务的，能够做到一次路由，多次转发。

三层交换机的虚接口

三层交换机具备路由功能，所以两个VLAN之间可以互相访问，每一个VLAN虚接口就是该网段的网关。

三层交换机的配置

实验拓扑

（1）设置三台主机的IP地址和子网掩码。

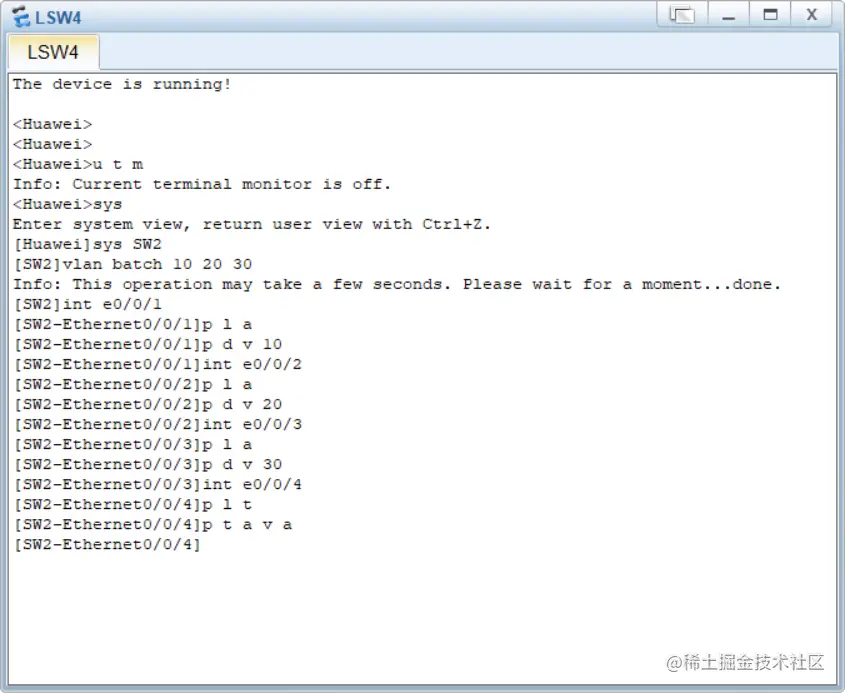

（2）在二层交换机中分别创建VLAN10、VLAN20、VLAN30，分配端口到相应的VLAN。

<Huawei>u t m
Info: Current terminal monitor is off.
<Huawei>sys
Enter system view, return user view with Ctrl+Z.
[Huawei]sys SW2
[SW2]vlan batch 10 20 30
Info: This operation may take a few seconds. Please wait for a moment...done.
[SW2]int e0/0/1
[SW2-Ethernet0/0/1]p l a
[SW2-Ethernet0/0/1]p d v 10
[SW2-Ethernet0/0/1]int e0/0/2
[SW2-Ethernet0/0/2]p l a
[SW2-Ethernet0/0/2]p d v 20
[SW2-Ethernet0/0/2]int e0/0/3
[SW2-Ethernet0/0/3]p l a
[SW2-Ethernet0/0/3]p d v 30
[SW2-Ethernet0/0/3]int e0/0/4
[SW2-Ethernet0/0/4]p l t
[SW2-Ethernet0/0/4]p t a v a
[SW2-Ethernet0/0/4]

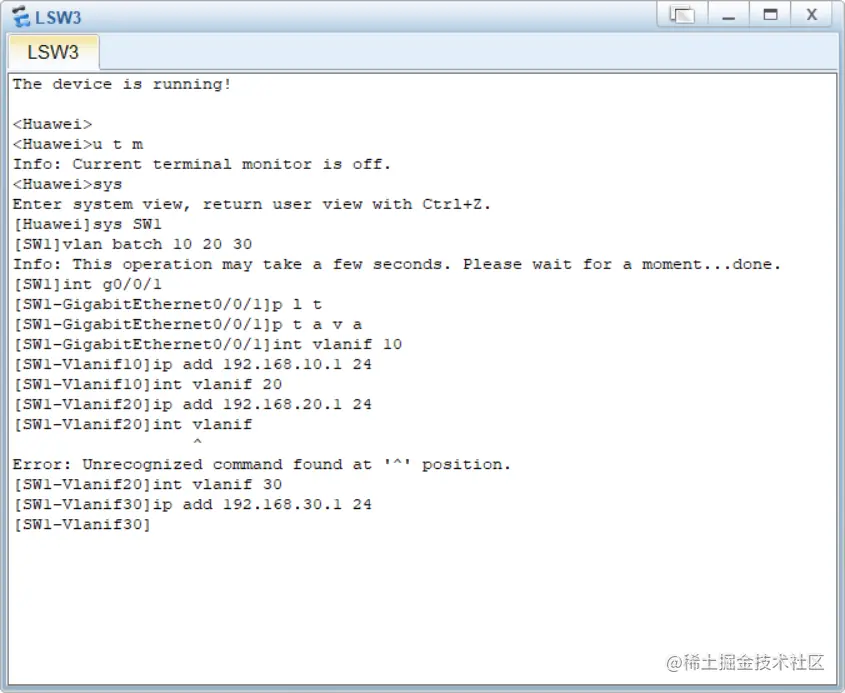

（3）在三层交换机中分别创建vlan10、vlan20、vlan30，并配置其虚接口的ip地址（即三台主机分别对应的网关地址）。

<Huawei>u t m
Info: Current terminal monitor is off.
<Huawei>sys
Enter system view, return user view with Ctrl+Z.
[Huawei]sys SW1
[SW1]vlan batch 10 20 30
Info: This operation may take a few seconds. Please wait for a moment...done.
[SW1]int g0/0/1
[SW1-GigabitEthernet0/0/1]p l t
[SW1-GigabitEthernet0/0/1]p t a v a
[SW1-GigabitEthernet0/0/1]int vlanif 10  //进入vlan10的虚接口
[SW1-Vlanif10]ip add 192.168.10.1 24    //配置IP地址
[SW1-Vlanif10]int vlanif 20
[SW1-Vlanif20]ip add 192.168.20.1 24
[SW1-Vlanif20]int vlanif 30
[SW1-Vlanif30]ip add 192.168.30.1 24

（4）验证实验结果，查看三台主机之间能否相互通信

用PC1 ping PC2能够进行通信，PC1 ping PC3，也能够进行通信。 实验成功。

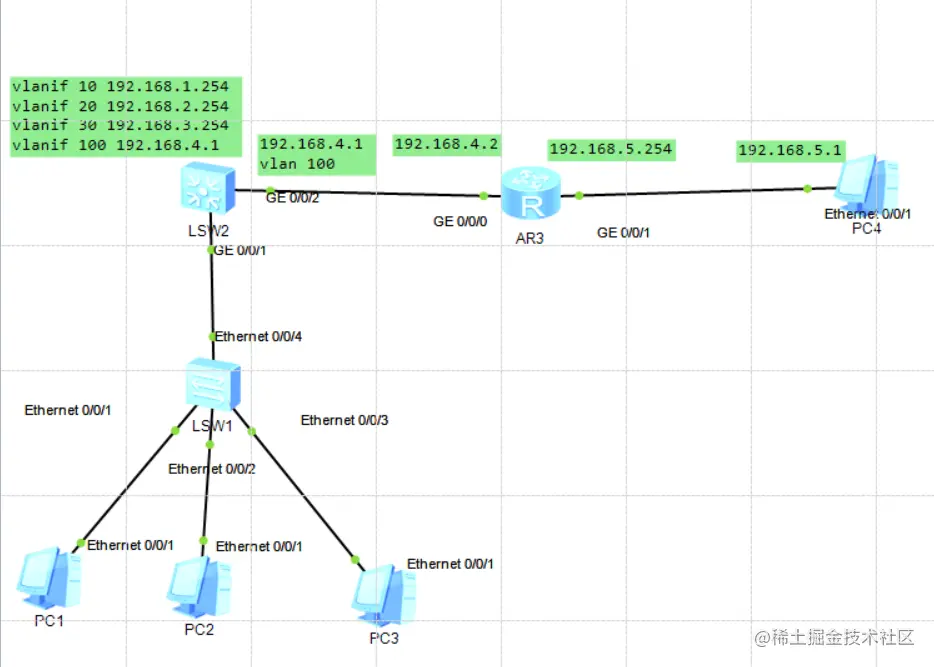

实验拓扑2

（1）配置主机的IP子网和网关

（2）配置交换机SW1

（3）配置交换机SW2

[SW2-GigabitEthernet0/0/2]int vlanif 10//进入vlanif10虚拟接口
[SW2-Vlanif10]ip add 192.168.1.254 24//配置ip地址
[SW2-Vlanif10]int vlanif 20
[SW2-Vlanif20]ip add 192.168.2.254 24
[SW2-Vlanif20]int vlanif 30
[SW2-Vlanif30]ip add 192.168.3.254 24
[SW2-Vlanif30]int vlanif 100
[SW2-Vlanif100]ip add 192.168.4.1
[SW2]ip route-static 192.168.5.0 24 192.168.4.2//配置静态

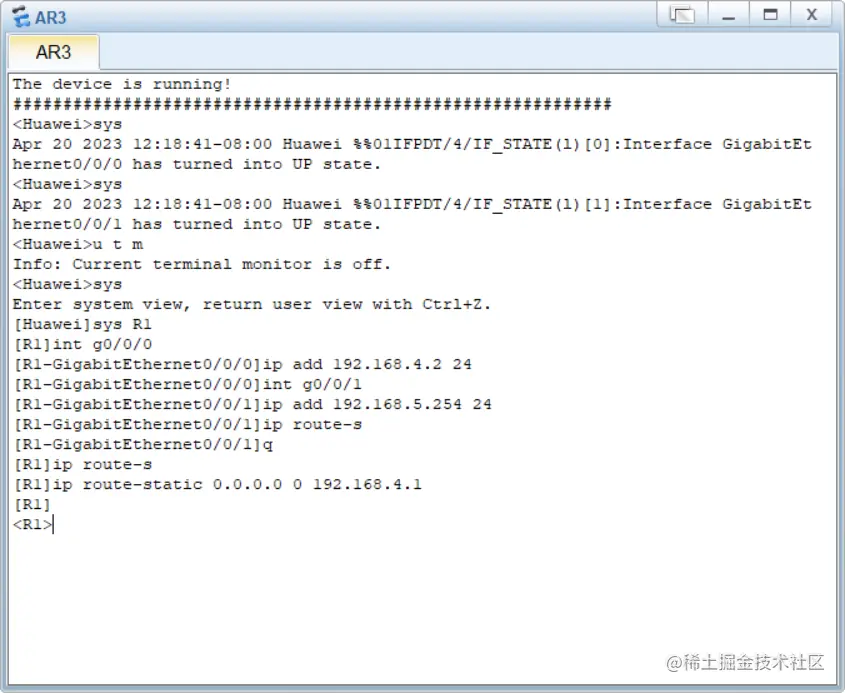

（4）配置路由R1

[R1]int g0/0/0    //进入端口
[R1-GigabitEthernet0/0/0]ip add 192.168.4.2 24 //配置ip
[R1-GigabitEthernet0/0/0]int g0/0/1
[R1-GigabitEthernet0/0/1]ip add 192.168.5.254 24
[R1-GigabitEthernet0/0/1]ip route-s
[R1-GigabitEthernet0/0/1]q
[R1]ip route-s
[R1]ip route-static 0.0.0.0 0 192.168.4.1 //配置默认路由

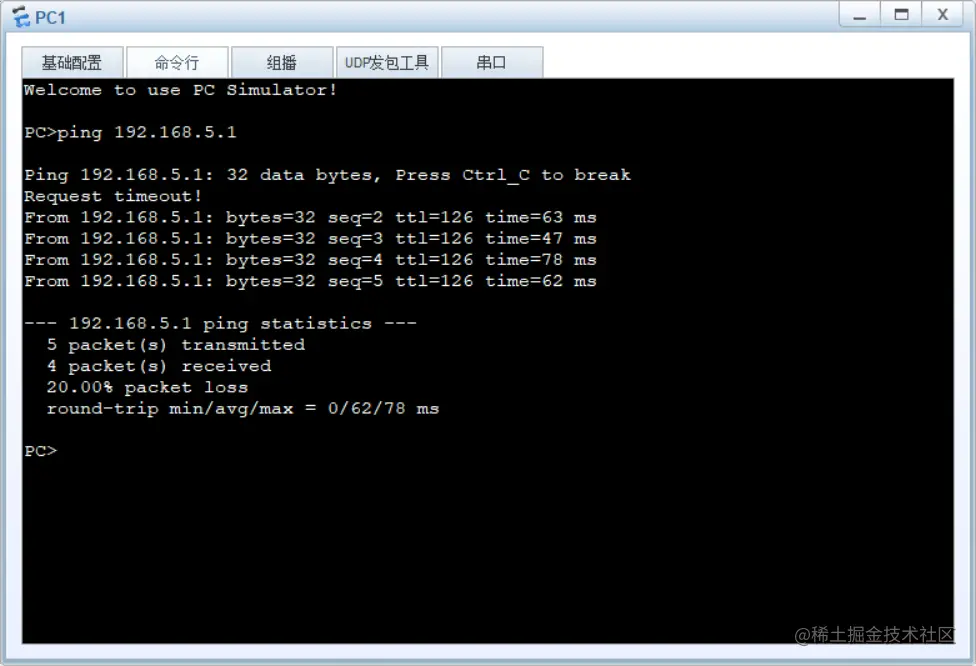

（5）验证通信

PC1能与PC4通信，实验成功
