OpenCV-Python实战(5) —— OpenCV 使用cv.setMouseCallback实现截图功能

1. 功能分析

1. 需要实现截图功能，可以采用【OpenCV-Python学习（5）—— OpenCV 图像像素的读写操作】，获取截取区域具体的像素值；
2. 需要实现截图，就需要获取对应的截取区域，采用【OpenCV-Python学习（15）—— OpenCV 鼠标操作和响应(cv.setMouseCallback)】获取需要截图的区域；
3. 截图成功后如果需要保存，采用【OpenCV-Python学习（2）—— OpenCV 图像的读取、显示和保存(cv.imread、cv.imshow、cv.imwrite)】实现截取图片的保存。

2. 代码逻辑分析

1. 获取需要截取图片的地址，使用sys模块；
2. 使用 cv.imread 读取传入的图片；
3. 使用 np.ones_like 和 【OpenCV-Python学习（5）—— OpenCV 图像像素的读写操作】复制一份读取的图片；
4. 创建一个窗口，监听这个窗口的鼠标事件；
5. 左键点击起点： 当前次鼠标左键开始坐标；
6. 开始后允许对移动中坐标进行记录；
7. 截取区域边框矩形的随机颜色生成；
8. 移动终点： 将上次绘制的结果给当前图片，为了将当前次移动过程中产生的绘制清除；
9. 当前次移动结束的坐标；
10. 绘制移动中的当前矩形；
11. 最后终点： 当前次坐标点绘制结束坐标点，结束鼠标移动监听；
12. 绘制当前次鼠标左键按下到放开起点和终点组成的矩形；
13. 截取矩形区域并显示截取图片；
14. 如果需要保存截图图片；
15. 判断截取图片保存文件夹是否存在，不存在就创建；
16. 生成随机的截取图片名称并保存，最后销毁显示截取图片窗口；
17. 坐标点还原；
18. 每10毫秒显示一次图片；
19. 监听每10毫秒是否按退出键；
20. 销毁所有窗口。

3. 截图函数

# 截图
def screenshot(img_url):
  global oldImg
  # 读取传入的图片地址
  img = cv.imread(img_url)
  # 复制一个一样大小原图片
  oldImg = np.ones_like(img)
  oldImg[:] = img[:]
  # 创建一个窗口
  cv.namedWindow('screenshot_img')
  # 监听这个窗口的鼠标事件
  cv.setMouseCallback('screenshot_img', draw_rectangle, img)
  # 每10毫秒显示一次图片
  while True:
    cv.imshow("screenshot_img", img)
    # 监听每10毫秒是否按退出键
    if cv.waitKey(10) & 0xFF == 27:
      break
  # 销毁所有窗口
  cv.destroyAllWindows()

4. 鼠标事件回调

# 鼠标回调函数，绘制矩形
def draw_rectangle(event,x,y,flags,img):
  global flagMove,startX,startY,endX,endY,oldImg,b,g,r
  # 点击起点
  if event == cv.EVENT_LBUTTONDOWN:
    # 当前次鼠标左键开始坐标
    startX,startY = x,y
    # 开始后允许对移动中坐标进行记录
    flagMove = True
    # 产生随机颜色
    b,g,r = np.random.randint(0,256,size=3)
    b,g,r = int(b),int(g),int(r)
  # 移动终点
  if event == cv.EVENT_MOUSEMOVE and flagMove:
    # 将上次绘制的结果给当前图片，为了将当前次移动过程中产生的绘制清除
    img[:] = oldImg[:]
    # 当前次移动结束的坐标
    endX,endY = x,y
    # 绘制移动中的当前矩形
    cv.rectangle(img, (startX,startY), (endX,endY), (b,g,r), lineType=cv.LINE_AA)
  # 最后终点
  if event == cv.EVENT_LBUTTONUP:
    # 当前次坐标点绘制结束坐标点，结束鼠标移动监听
    endX,endY = x,y
    flagMove = False
    # 绘制当前次鼠标左键按下到放开起点和终点组成的矩形
    cv.rectangle(img, (startX,startY), (endX,endY), (b,g,r), lineType=cv.LINE_AA)
    # 截取矩形区域并显示截取图片
    roi = oldImg[startY:endY, startX:endX]
    cv.imshow('roi', roi)
    # 如果需要保存截图图片
    if cv.waitKey(0) == ord('s'):
      # 判断截取图片保存文件夹是否存在，不存在就创建
      if not os.path.exists(f'./out_images/'):
        os.makedirs(f'./out_images/')
      # 生成随机的截取图片名称并保存，最后销毁显示截取图片窗口
      path_url = f"./out_images/random{np.random.randint(100,1000)}.jpg"
      cv.imwrite(path_url, roi)
      cv.destroyWindow("roi")
    # 坐标点还原
    startX,startY = -1,-1
    endX,endY = -1,-1

5. 完整实现截图功能代码

import sys
import os
import cv2 as cv
import numpy as np

flagMove = False
oldImg = None
startX,startY = -1,-1
endX,endY = -1,-1
b,g,r = 0,0,0

# 截图
def screenshot(img_url):
  global oldImg
  # 读取传入的图片地址
  img = cv.imread(img_url)
  # 复制一个一样大小原图片
  oldImg = np.ones_like(img)
  oldImg[:] = img[:]
  # 创建一个窗口
  cv.namedWindow('screenshot_img')
  # 监听这个窗口的鼠标事件
  cv.setMouseCallback('screenshot_img', draw_rectangle, img)
  # 每10毫秒显示一次图片
  while True:
    cv.imshow("screenshot_img", img)
    # 监听每10毫秒是否按退出键
    if cv.waitKey(10) & 0xFF == 27:
      break
  # 销毁所有窗口
  cv.destroyAllWindows()

# 鼠标回调函数，绘制矩形
def draw_rectangle(event,x,y,flags,img):
  global flagMove,startX,startY,endX,endY,oldImg,b,g,r
  # 点击起点
  if event == cv.EVENT_LBUTTONDOWN:
    # 当前次鼠标左键开始坐标
    startX,startY = x,y
    # 开始后允许对移动中坐标进行记录
    flagMove = True
    # 产生随机颜色
    b,g,r = np.random.randint(0,256,size=3)
    b,g,r = int(b),int(g),int(r)
  # 移动终点
  if event == cv.EVENT_MOUSEMOVE and flagMove:
    # 将上次绘制的结果给当前图片，为了将当前次移动过程中产生的绘制清除
    img[:] = oldImg[:]
    # 当前次移动结束的坐标
    endX,endY = x,y
    # 绘制移动中的当前矩形
    cv.rectangle(img, (startX,startY), (endX,endY), (b,g,r), lineType=cv.LINE_AA)
  # 最后终点
  if event == cv.EVENT_LBUTTONUP:
    # 当前次坐标点绘制结束坐标点，结束鼠标移动监听
    endX,endY = x,y
    flagMove = False
    # 绘制当前次鼠标左键按下到放开起点和终点组成的矩形
    cv.rectangle(img, (startX,startY), (endX,endY), (b,g,r), lineType=cv.LINE_AA)
    # 截取矩形区域并显示截取图片
    roi = oldImg[startY:endY, startX:endX]
    cv.imshow('roi', roi)
    # 如果需要保存截图图片
    if cv.waitKey(0) == ord('s'):
      # 判断截取图片保存文件夹是否存在，不存在就创建
      if not os.path.exists(f'./out_images/'):
        os.makedirs(f'./out_images/')
      # 生成随机的截取图片名称并保存，最后销毁显示截取图片窗口
      path_url = f"./out_images/random{np.random.randint(100,1000)}.jpg"
      cv.imwrite(path_url, roi)
      cv.destroyWindow("roi")
    # 坐标点还原
    startX,startY = -1,-1
    endX,endY = -1,-1

if __name__ == "__main__":
  img_url = sys.argv[1]
  screenshot(img_url)

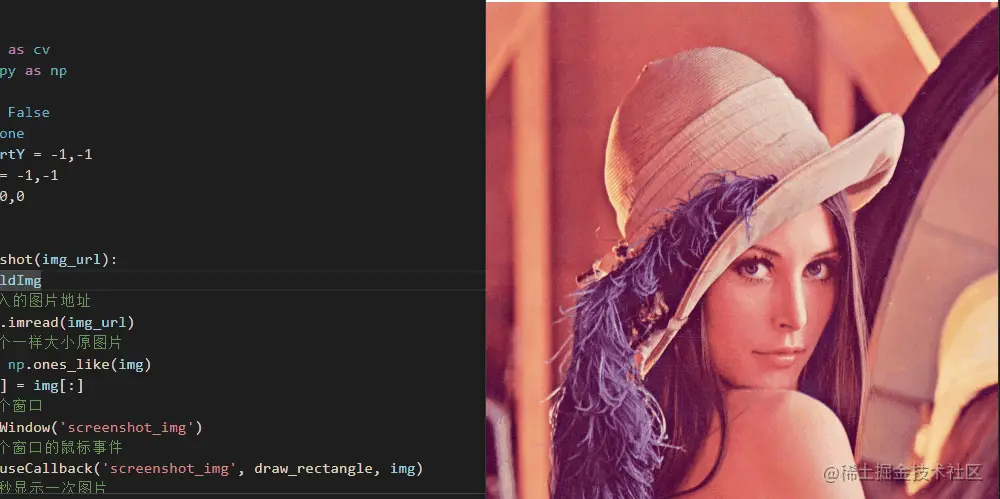

6. 运行结果

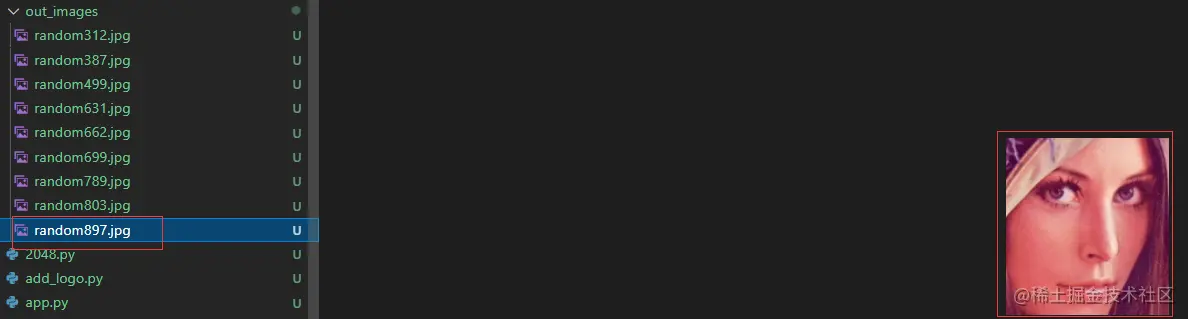

7. 截图实例

8. 总结

1. 由于没有对截图时超出图片坐标的处理，因此测试时，请常规操作，在图片内截图；
2. 执行截图代码时带上截图图片的路径，实例：

python app.py ./images/lena.jpg
