VLAN的概念及优势

分割广播域

  • 物理分割：路由分割，子网划分
  • 逻辑分割：划分VLAN

广播中如果有多个主机发出广播，要划分广播域，不然会造成广播风暴

VLAN的优势

1. 控制广播

2. 增强网络安全性

3. 简化网络管理

VLAN的种类

  • 静态VLAN：基于端口划分
  • 动态VLAN：基于MAC地址划分

VLAN的ID范围:

可配置的VLAN ID取值范围为0～4095

VLAN接口类型：

1. access：用于连接主机和路由器，只允许相同的VLAN之间进行通讯

2. trunk：主要存在于交换机和交换机之间进行通讯

3. hybrid：华为设备特有，华为交换机的默认模式（需要手动配置）

配置静态VLAN实验


步骤：

（1）配置4台主机的IP地址，保证4台主机IP地址网段一致

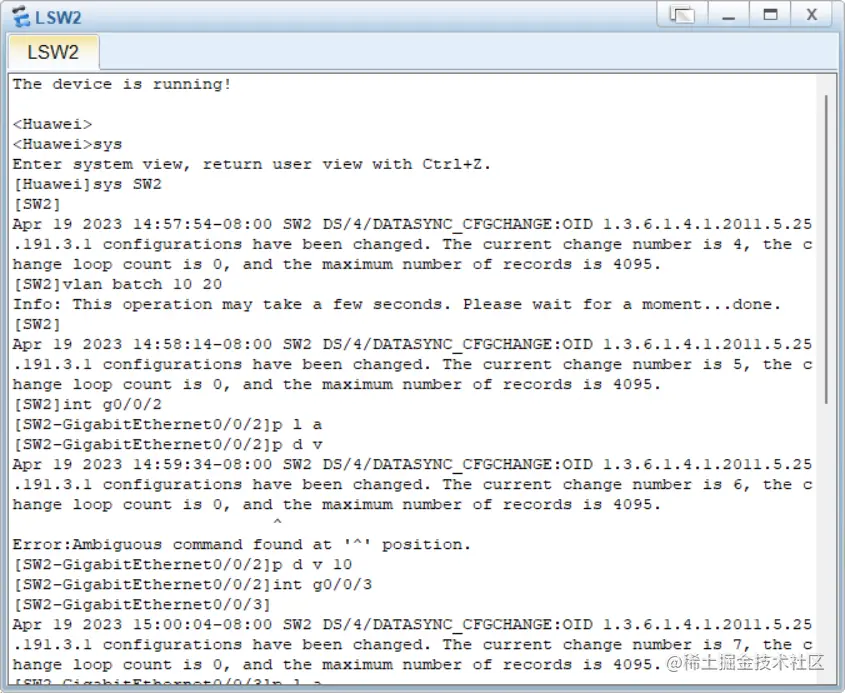

（2）配置交换机创建vlan10 和vlan20将端口加入到相应的VLAN中




（3）测试连接

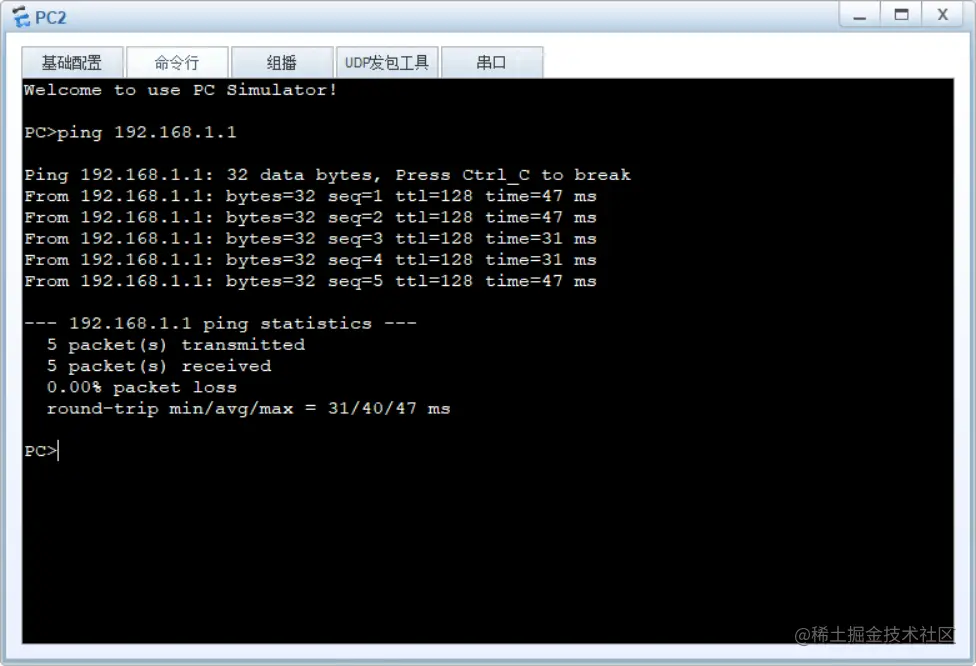

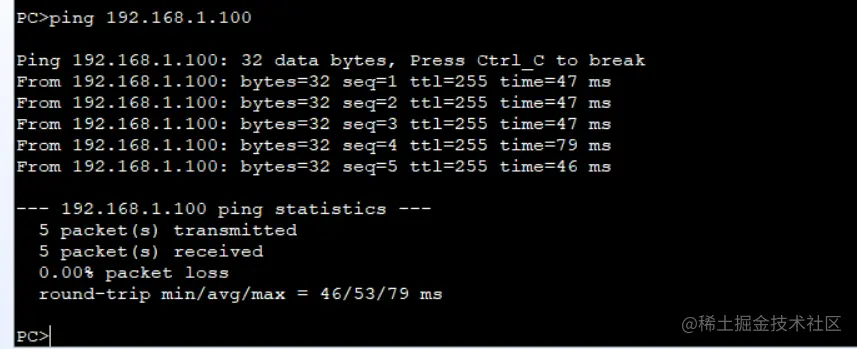

PC2可以和PC1通信 image.png

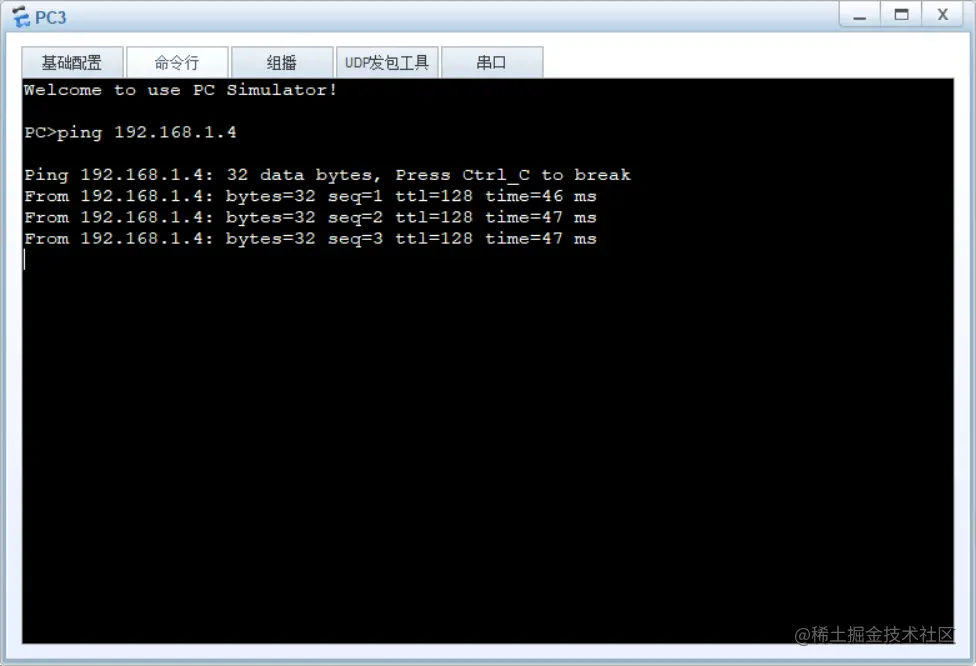

PC3可以和PC4通信 image.png

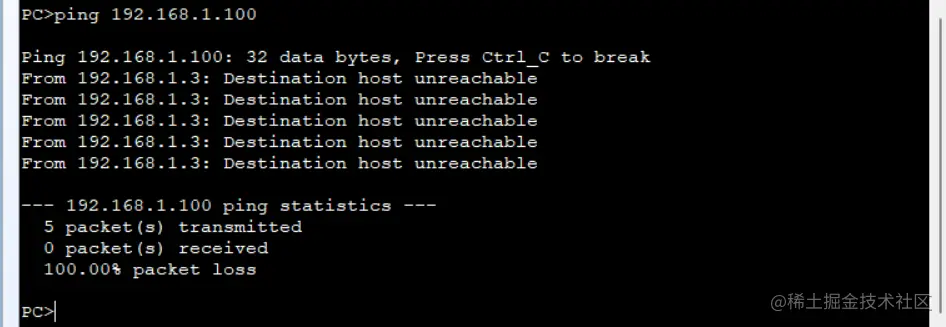

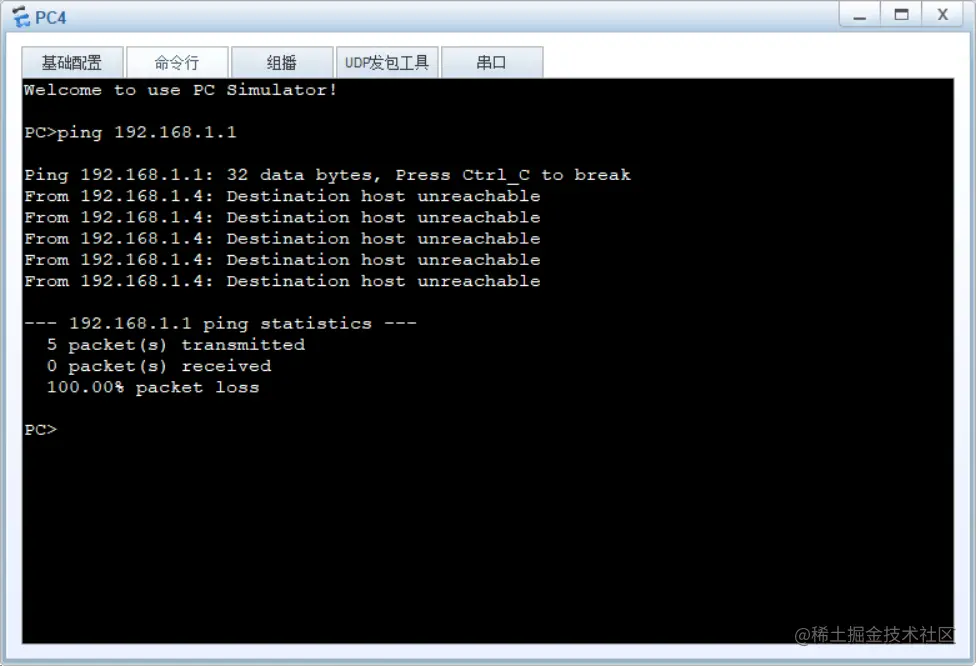

PC4与PC1无法通信 image.png

（4）通过实验实现了PC1和PC4之间能够通信，PC2和PC4能够通信，但PC1和PC2、PC3和PC4之间不能通信。实验成功。

实验二

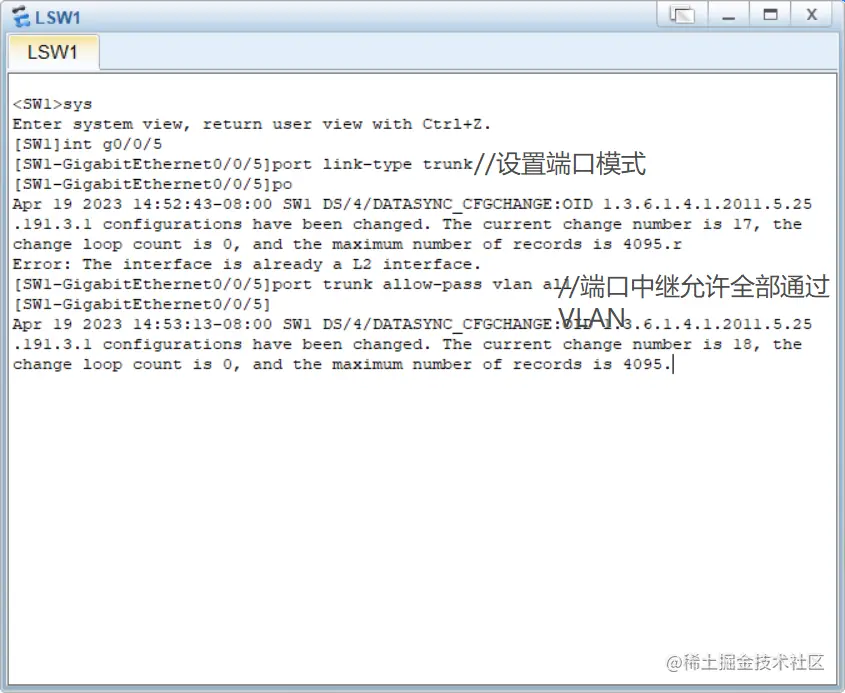

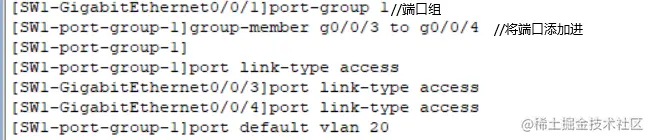

配置SW1的端口 image.png 配置交换机SW2的端口 image.png

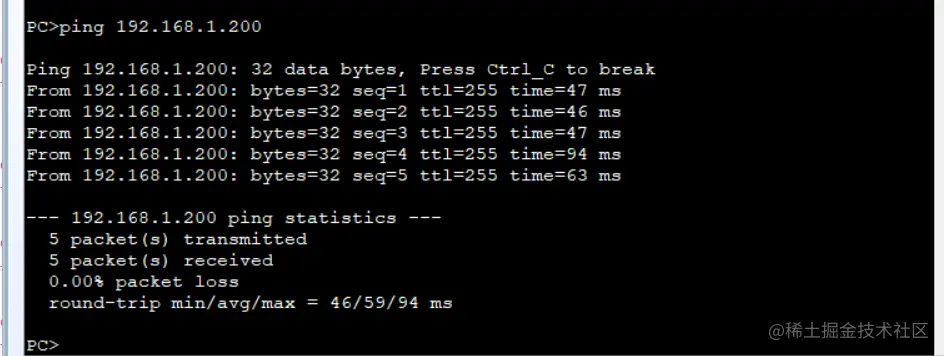

image.png PC1与服务器1可以通信 image.png

PC3与服务器2可以通信 image.png

PC3与服务器1无法通信 image.png
