flutter 的三棵树

widget tree 和 renderobject tree 以及Element tree

widget tree 也就是我们使用的widget所组成的tree结构。

renderobject tree 是要渲染出来的树结构，并不是widget最终都会生成renderobject tree。

Element tree则是连接介于widget tree 和 renderobject tree 之间的结构，Element tree类似于虚拟dom的功能，它会根据widget tree的改变，然后根据diff算法进行改变，最终影响renderobject tree。

组件widget：不会生成renderobject

Container();
Text();
...

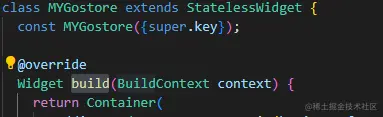

以Container 为例子，看下Container的继承关系和实现。可以看到它并没有和renderobject有直接的继承关系。

graph TD
Container继承 --> StatelessWidget继承 --> Widget

渲染widget：生成renderobject

Padding();
Row();
...

以Padding为例子，看一下它的继承关系和实现，它是继承了RenderObjectWidget抽象类，RenderObjectWidget类是有一个抽象方法： createRenderObject的，通过这个抽象方法实现创建RenderObject。 padding -> createRenderObject -> RenderPadding -> RenderBox -> RenderObject。

graph TD
Padding继承 --> SingleChildRenderObjectWidget继承 --> RenderObjectWidget继承 --> Widget

Element Tree

通过上面的介绍可以看到，所有的widget 都会继承Widget()这个类，这个类中有一个抽象方法createElement(),用于创建Element。这也就是说所有的widget都会创建一个Element，不同的widget创建的Element会有所不同，例如在StatelessWidget 中会创建一个StatelessElement()。Element 也可以分为：

RenderObjectElement：mount方法-> _widget.createRenderObject
ComponentElement：mount方法-> _firstBuild -> rebuild -> performRebuild -> build -> _widget_build。这就说明 ComponentElement 更多的是为了执行build方法，这里的build方法，也就是我们在widget中写的build方法，

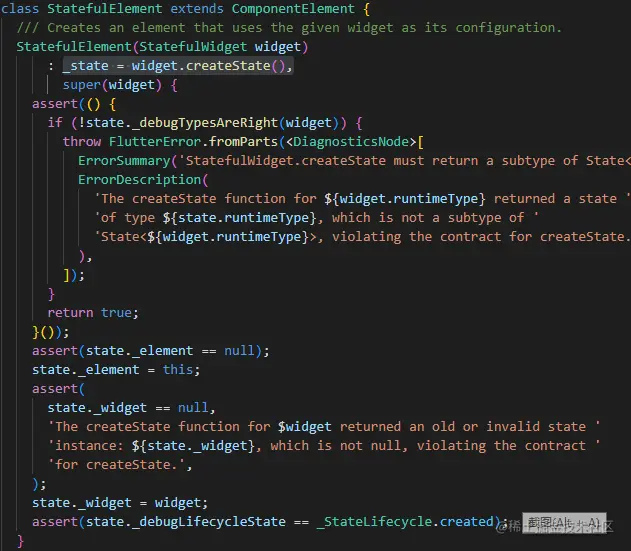

StatefulElement 也是继承自 ComponentElement，但是在StatefulElement的构造方法中，调用了_state = widget.createState(), 来创建widget的state， state._widget = widget,这样就可以在state中使用widget字段获取StatefulWidget的变量。

class Bird extends StatefulWidget {
  const Bird({ super.key, this.color = const Color(0xFFFFE306), this.child, });
  final Color color;
  final Widget? child;
  @override State<Bird> createState() => _BirdState();
}

class _BirdState extends State<Bird> {
  double _size = 1.0;
  void grow() { setState(() { _size += 0.1; }); }

  @override Widget build(BuildContext context) {
    return Container(
      color: widget.color, // 使用widget.color
      transform: Matrix4.diagonal3Values(_size, _size, 1.0),
      child: widget.child, );
    }
  }

总价

通过对这的了解，简单看一下它们之间的关系，明确flutter的渲染流程。
