在我之前的文章 “Elasticsearch：使用 Elastic APM 监控 Android 应用程序（一）” 中，我详述了如何使用 Elastic APM 来监控 Android 应用程序。在今天的文章中，我来详述如何部署 Elastic Stack，并使用文章中的示例代码来进行展示。为了展示方便，在今天的展示中，我将所有的组件都安装到同一台机器 macOS 上。它的 private IP 地址为 192.168.0.3。

APM 集成架构

Elastic APM 集成由四个组件组成：APM 代理、Elastic APM 集成、Elasticsearch 和 Kibana。 通常，这四个组件可以通过两种方式协同工作。边缘机器上的 APM 代理将数据发送到集中托管的 APM 集成：

​

在本演示中，我们的边缘设备也即 macOS。它通过 Elastic APM agent 采集信息，并传输到一个中央的 APM 集成。

在本次的演示中，我将使用最新的 Elastic Stack 8.7.0 来进行展示。

安装

Elastic Stack

 我们先按照我之前的文章：

• 如何在 Linux，MacOS 及 Windows 上进行安装 Elasticsearch

• Kibana：如何在 Linux，MacOS 及 Windows 上安装 Elastic 栈中的 Kibana

来安装 Kibana 及 Elasticsearch。不过在安装的时候，我们需要做一些调整。在启动 Elasticsearch 之前，我们还必须针对 Elasticsearch 的配置文件做一项修改：

config/elasticsearch.yml

xpack.security.authc.api_key.enabled: true

我们把上面的配置添加到 config/elasticsearch.yml 文件的最后面。这个是为了能够我们使用 API key 的方式来访问 Elasticsearch。修改完毕后，我们启动 Elasticsearch。

我们还必须为 Kibana 做一项修正。我们首先在 Kibana 的安装目录中使用如下的命令：

1.  xpack.encryptedSavedObjects.encryptionKey: 5834bb75e1e8eaa4794439d228a0fe65
2.  xpack.reporting.encryptionKey: d2a1337320c79c038f279167adc1a9ee
3.  xpack.security.encryptionKey: 7cde0c75b035a99d000ed20b1e84b530

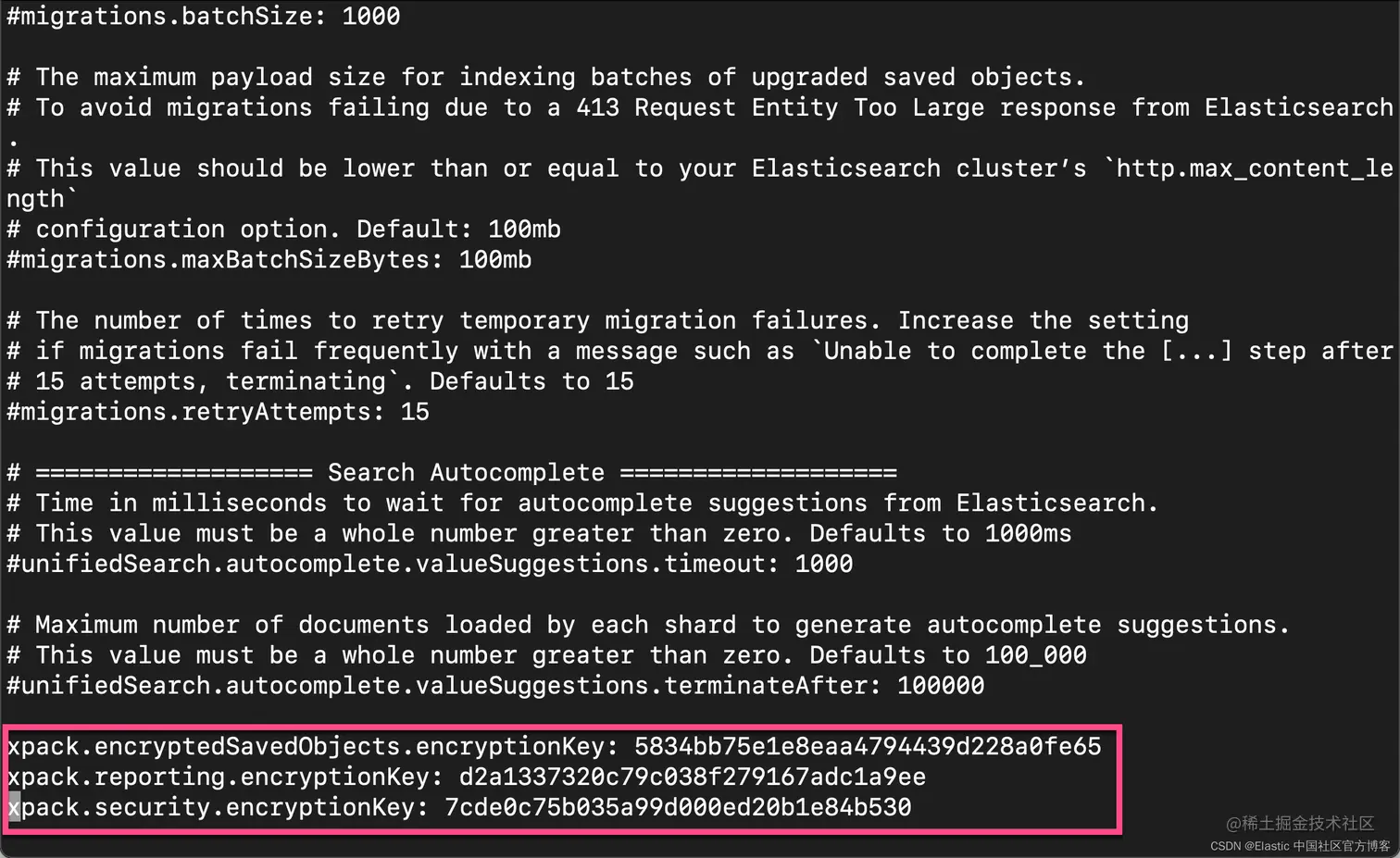

我们把上面的三个 keys 拷贝并粘贴到 config/kibana.yml 文件的最后面：

config/kibana.yml

​

添加完毕后，我们重新启动 Kibana。

Kibana 需要 Internet 连接才能从 Elastic Package Registry 下载集成包。 确保 Kibana 服务器可以连接到端口 443 上的 epr.elastic.co。如果你的环境有网络限制，则有一些方法可以解决此要求。 有关详细信息，请参阅气隙环境。

另外，我们必须注意的一点是 Fleet 在目前只供具有 superuser 角色的用户使用。Fleet 是 Kibana 中的界面。它被用来管理及监控 Elastic Agents。

Android Studio

如果你还没有安装好自己的 Android Studio，请到地址 developer.android.com/studio 去下载最新的发布，并进行相应的安装。

配置 Fleet

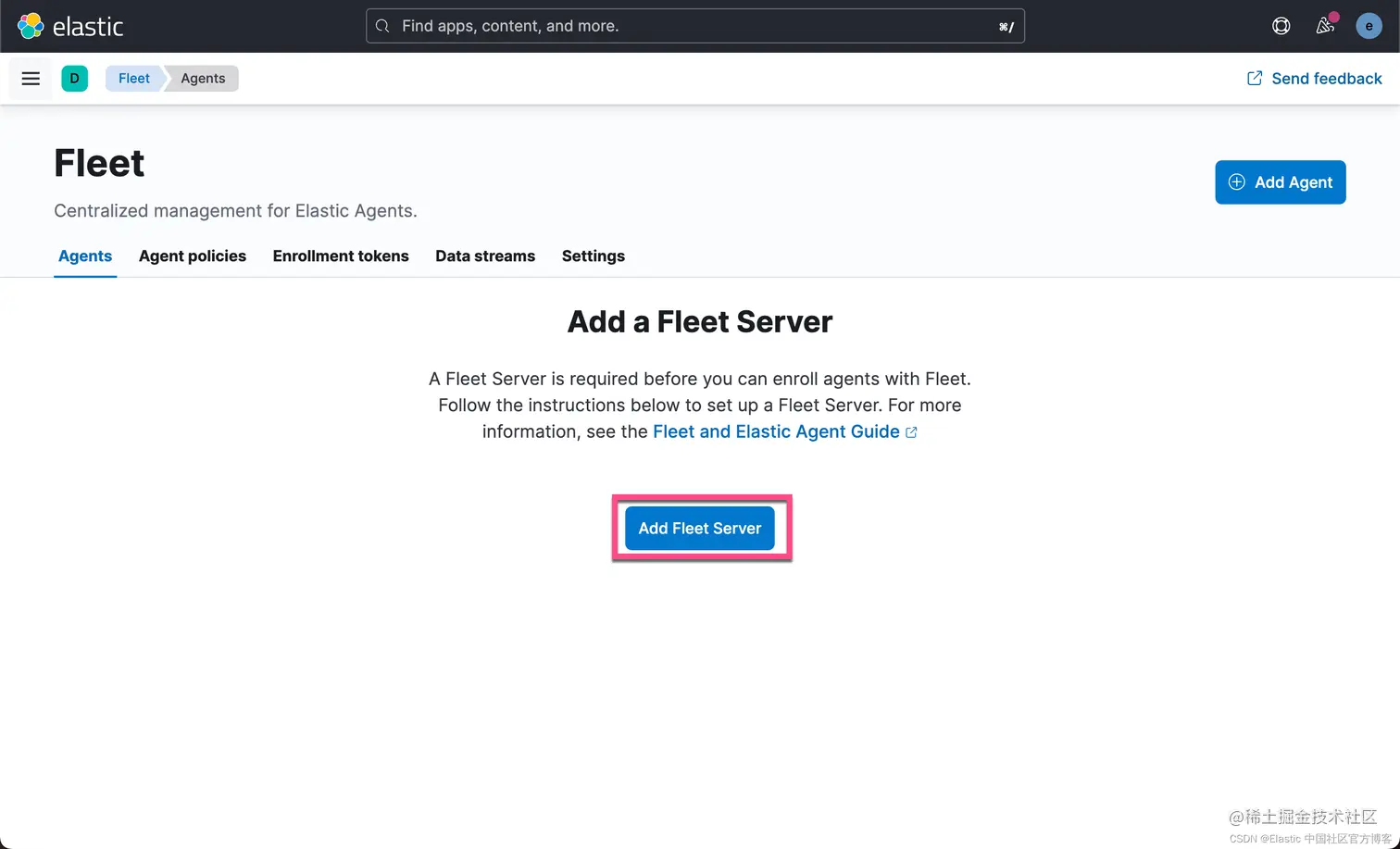

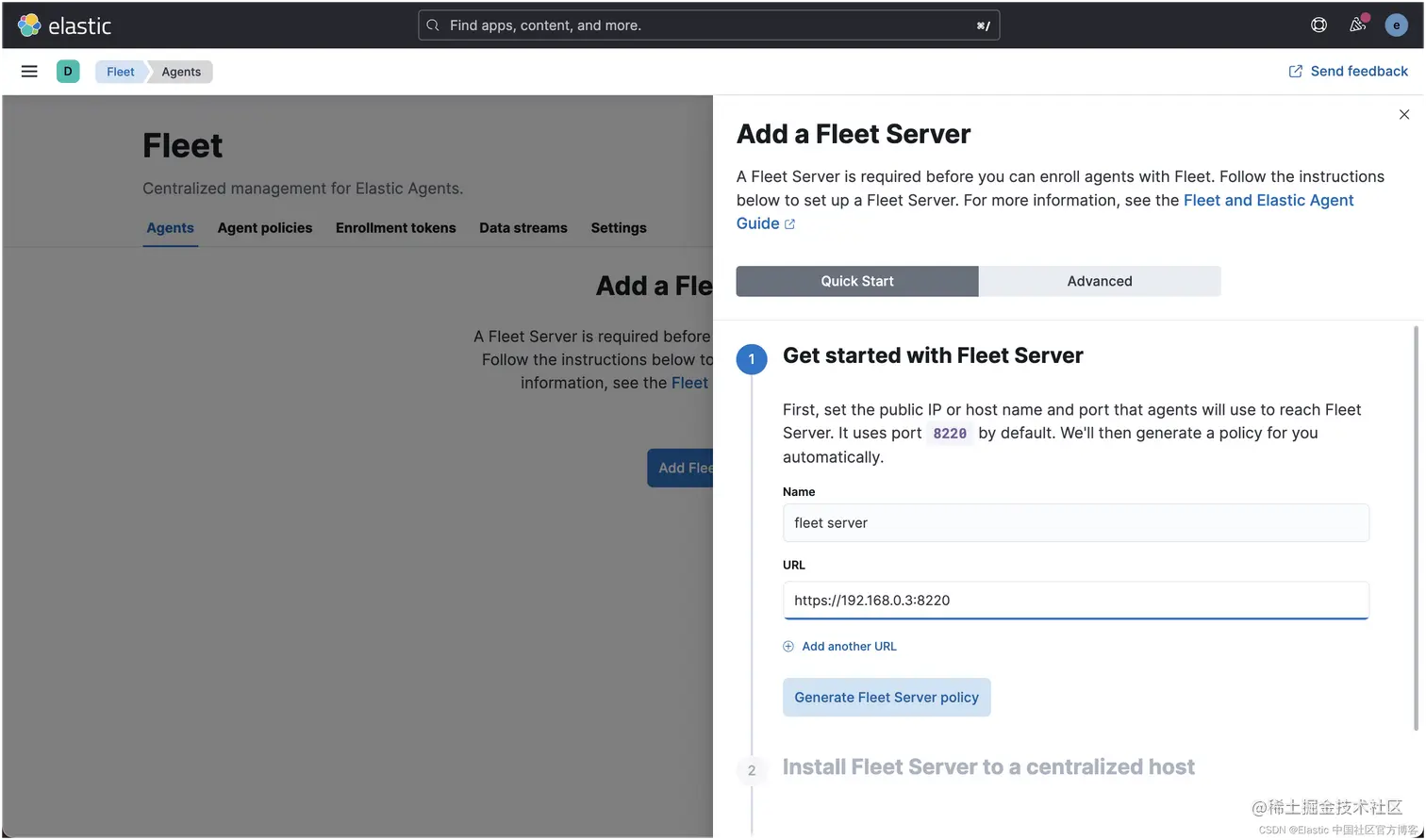

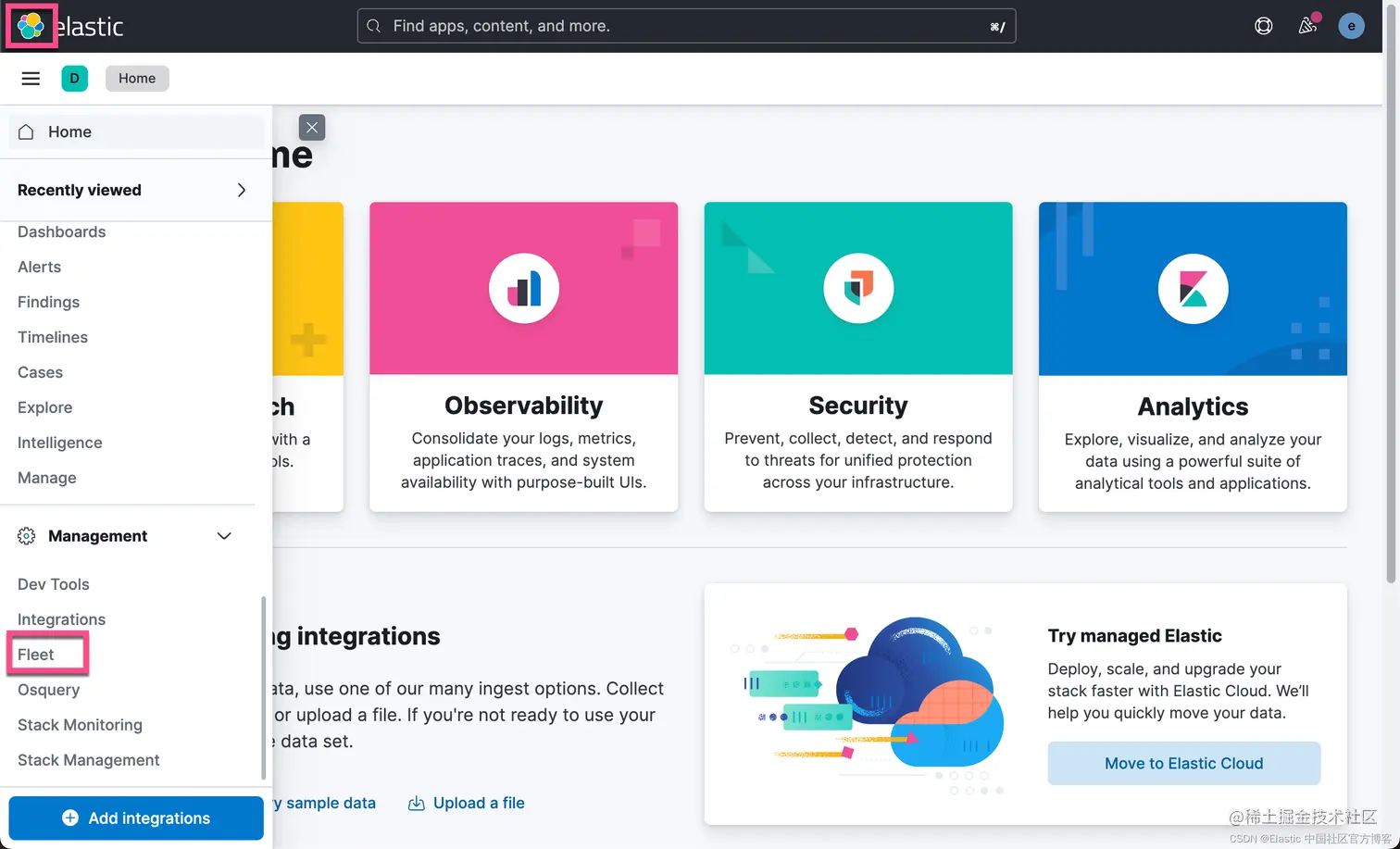

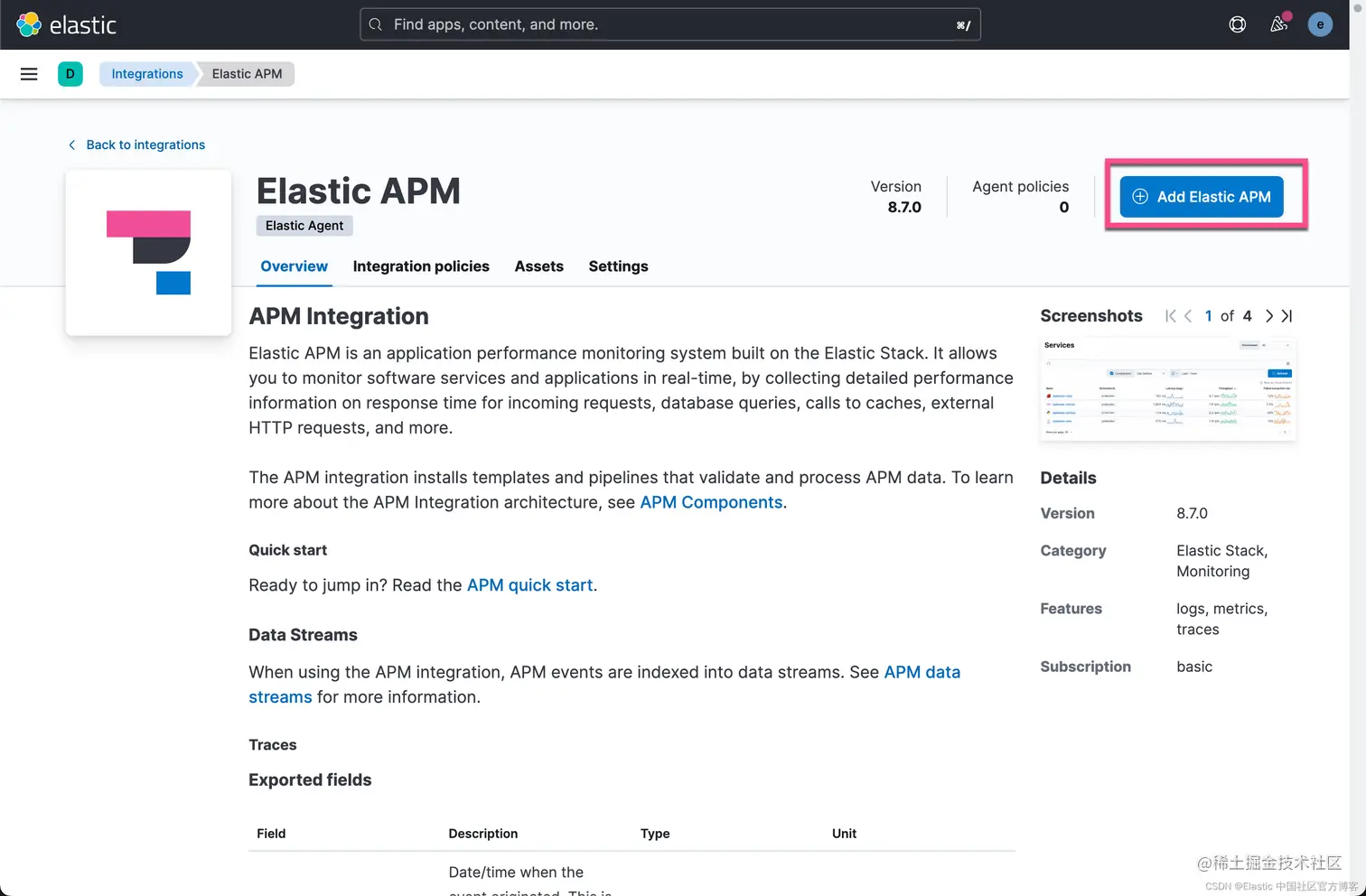

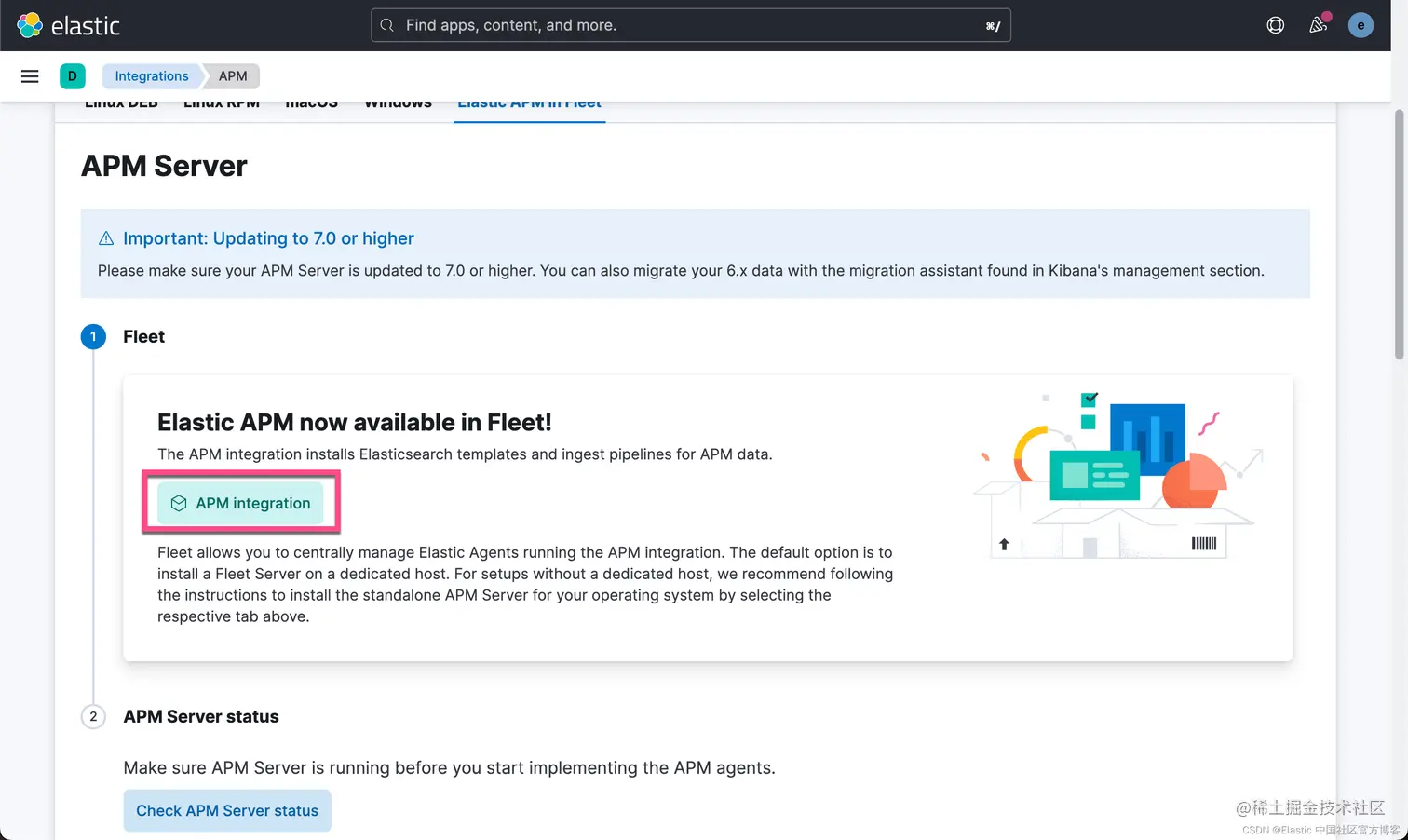

使用 Kibana 中的 Fleet 来添加对 Elastic agent 的管理。第一次使用 Fleet 时，你可能需要对其进行设置并添加 Fleet Server。要部署自我管理的 Fleet Server，请安装 Elastic Agent 并将其注册到包含 Fleet Server 集成的代理策略中：

​

​

​

​

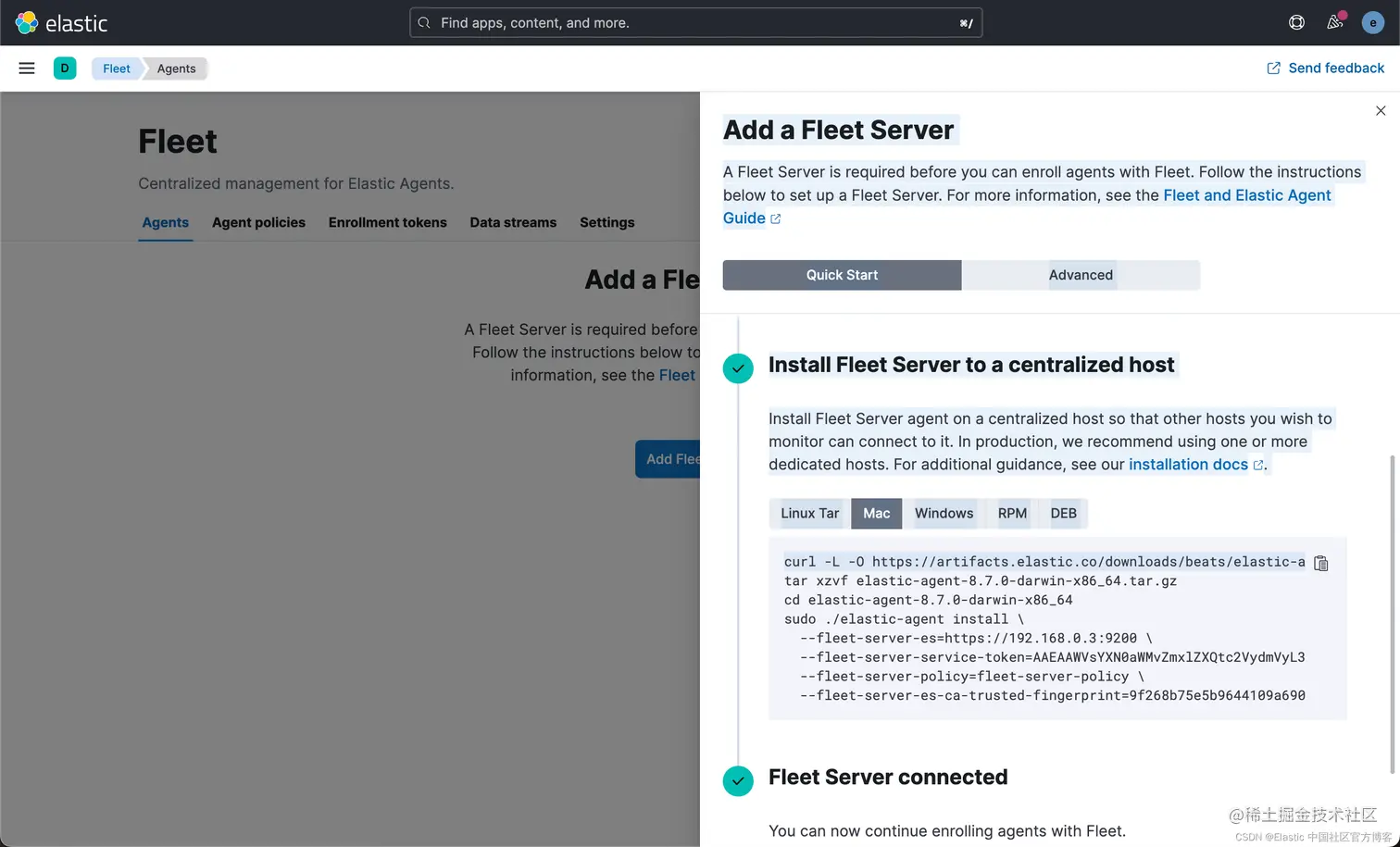

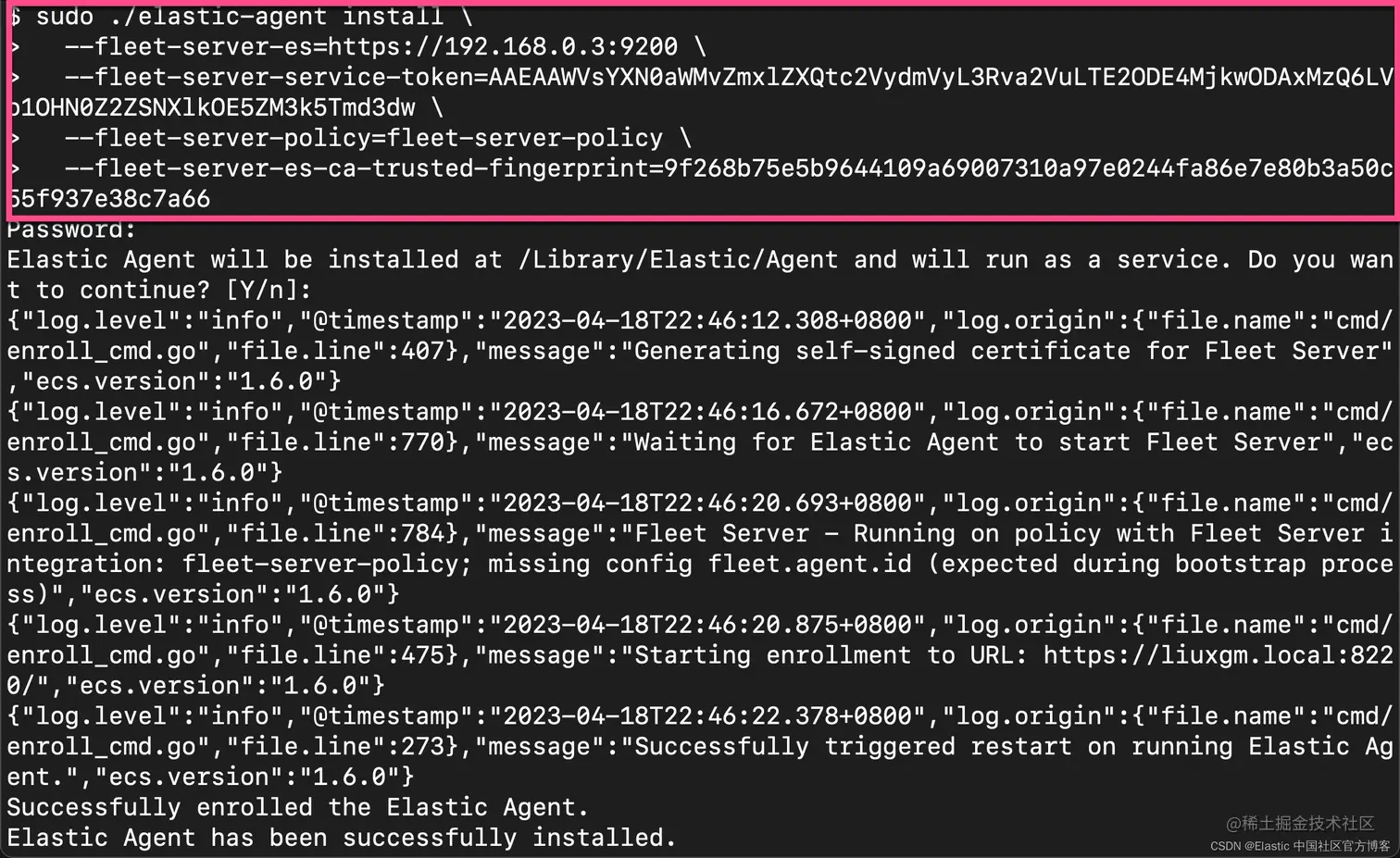

如上所示，我们在成功地创建 Fleet server policy 之后，然后选择相应的操作系统来安装 Elastic Agent。针对我的架构，我安装 Elastic Agent 到我的 macOS 电脑上：

1.  curl -L -O https://artifacts.elastic.co/downloads/beats/elastic-agent/elastic-agent-8.7.0-darwin-x86_64.tar.gz
2.  tar xzvf elastic-agent-8.7.0-darwin-x86_64.tar.gz
3.  cd elastic-agent-8.7.0-darwin-x86_64
4.  sudo ./elastic-agent install \
5.    --fleet-server-es=https://192.168.0.3:9200 \
6.    --fleet-server-service-token=AAEAAWVsYXN0aWMvZmxlZXQtc2VydmVyL3Rva2VuLTE2ODE4MjkwODAxMzQ6LVo1OHN0Z2ZSNXlkOE5ZM3k5Tmd3dw \
7.    --fleet-server-policy=fleet-server-policy \
8.    --fleet-server-es-ca-trusted-fingerprint=9f268b75e5b9644109a69007310a97e0244fa86e7e80b3a50c55f937e38c7a66

​​

 如果你之前在自己的电脑上已经安装过，你可以去相应的目录中先进行卸载。针对 macOS：

1.  $ su
2.  Password:
3.  $ cd /Library/Elastic/Agent/
4.  $ ./elastic-agent uninstall
5.  Elastic Agent will be uninstalled from your system at /Library/Elastic/Agent. Do you want to continue? [Y/n]:y
6.  Elastic Agent has been uninstalled.

针对 Linux OS：

1.  liuxg@liuxgu:~$ su
2.  Password:
3.  root@liuxgu:/home/liuxg# cd /opt/Elastic/Agent/
4.  root@liuxgu:/opt/Elastic/Agent# ./elastic-agent uninstall
5.  Elastic Agent will be uninstalled from your system at /opt/Elastic/Agent. Do you want to continue? [Y/n]:y
6.  I0418 10:31:42.996703    3635 leaderelection.go:248] attempting to acquire leader lease default/elastic-agent-cluster-leader...
7.  Elastic Agent has been uninstalled.

​

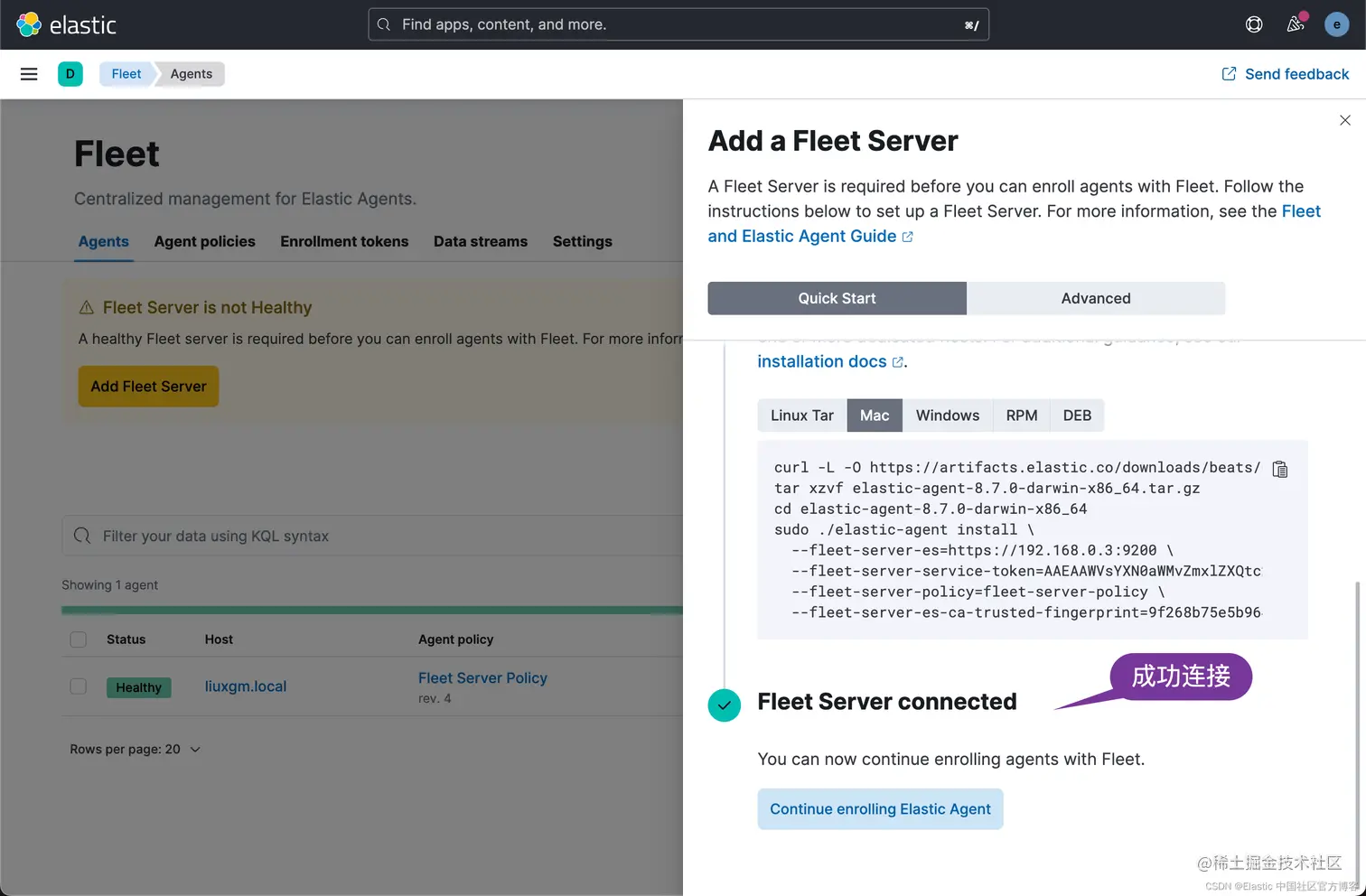

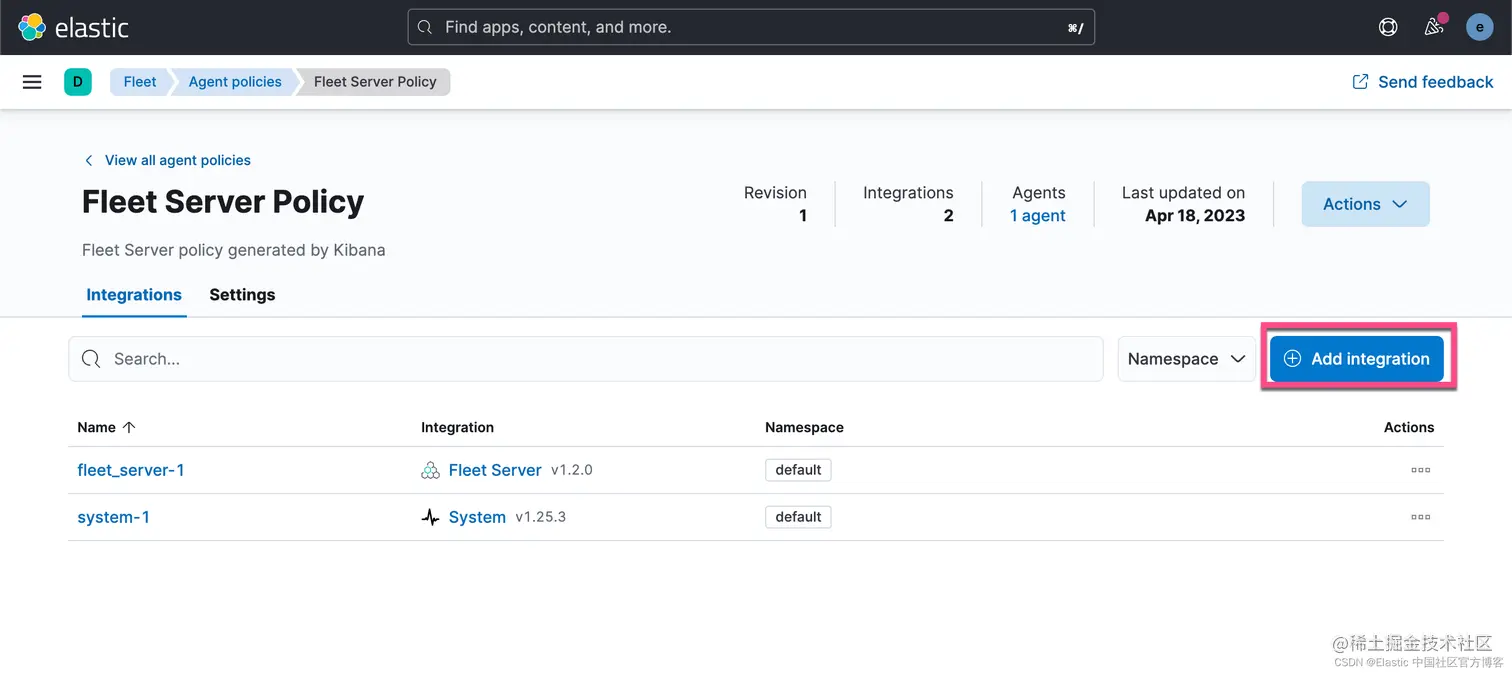

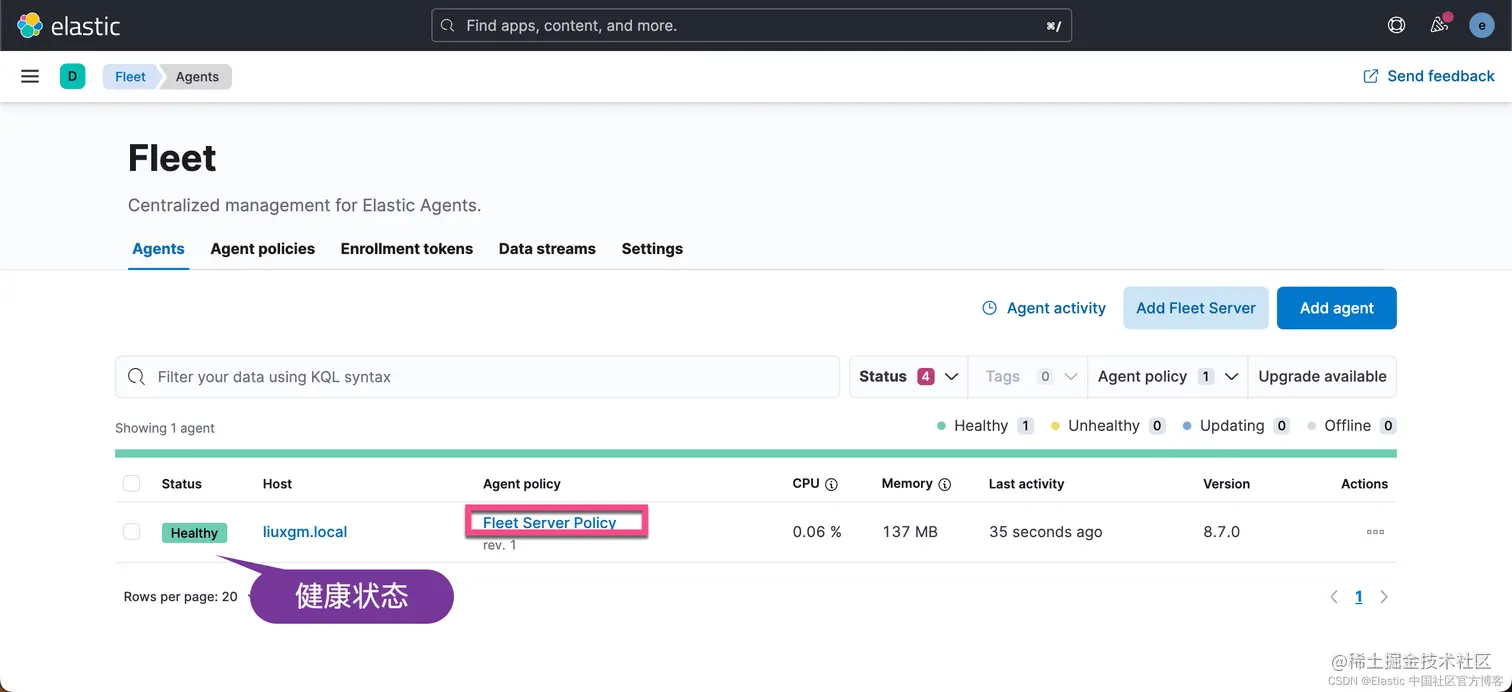

稍等一会儿，我们就可以看到 liuxgm.local，也就是我的 macOS 机器上的 Agents 状态显示为 Healthy。我们点击 Fleet Server Policy：

 ​

​

​

​

​

​

​

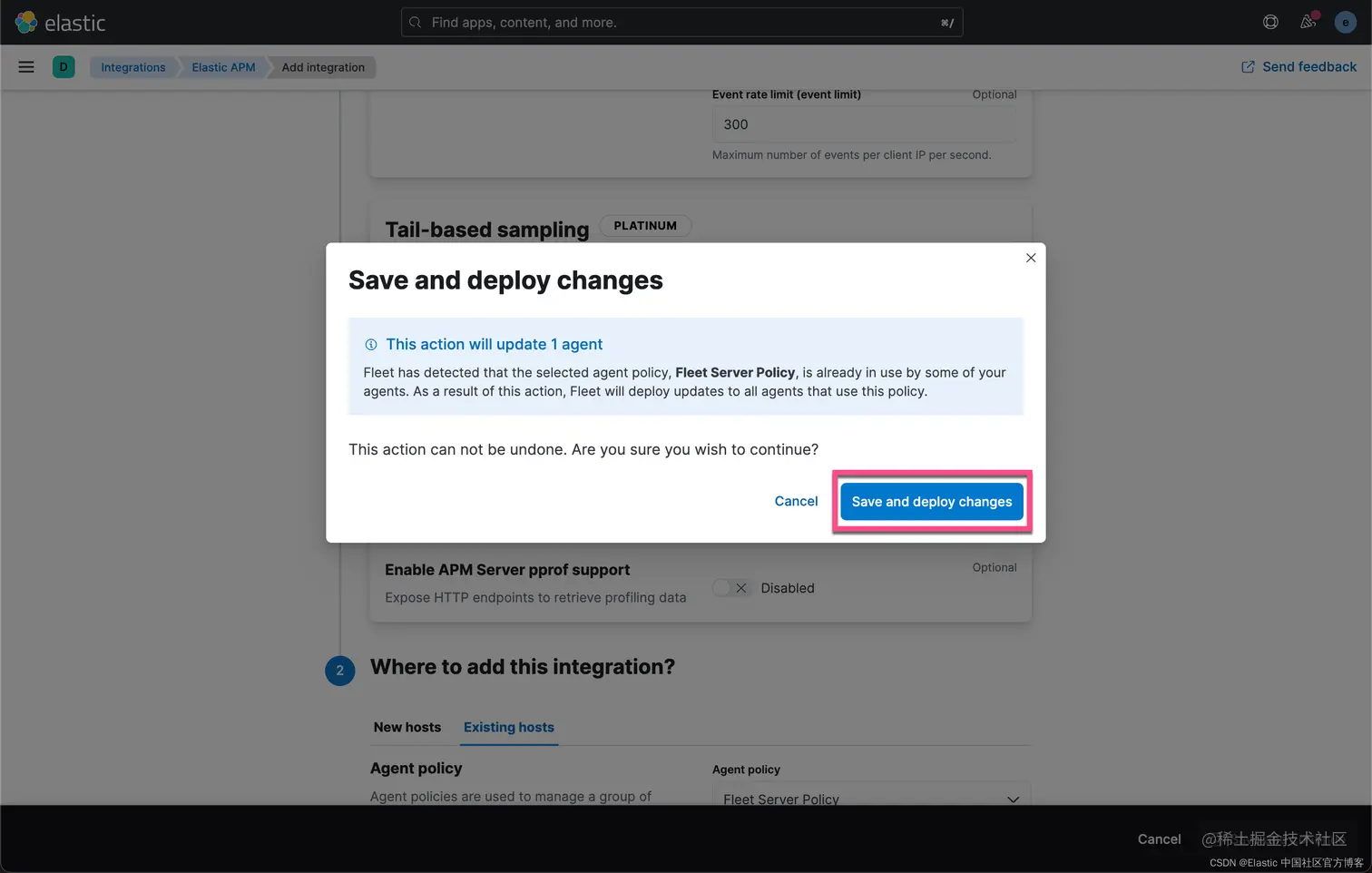

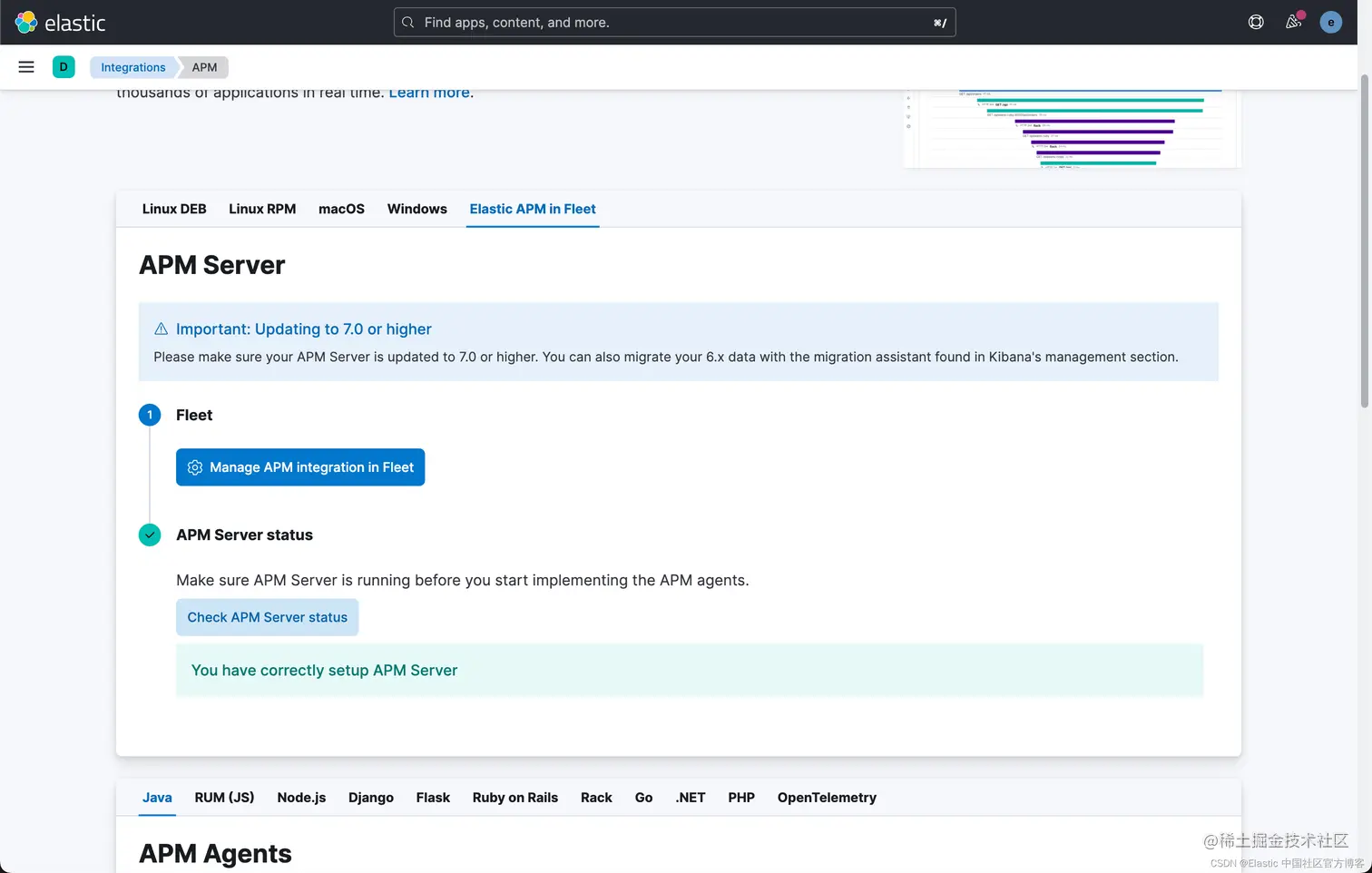

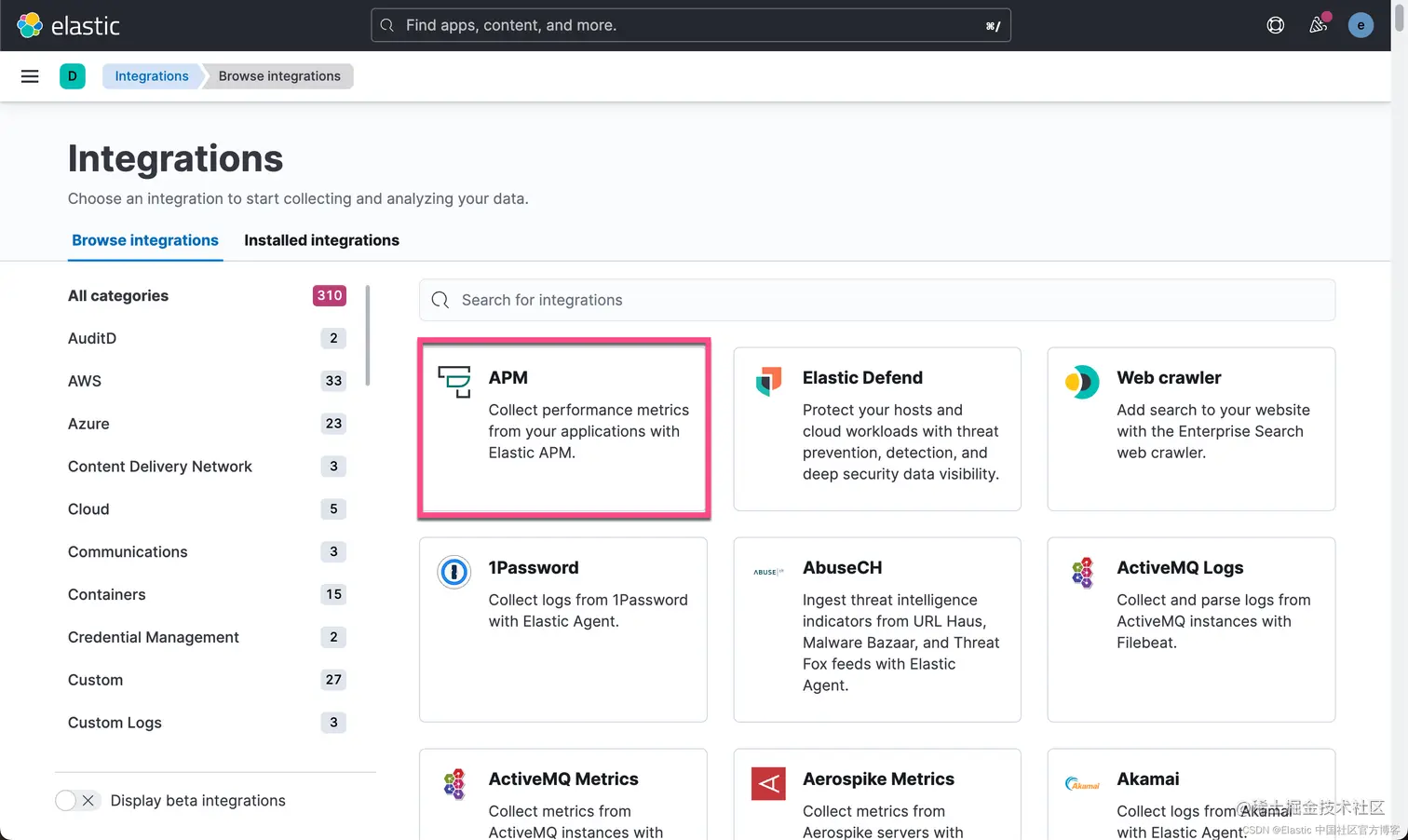

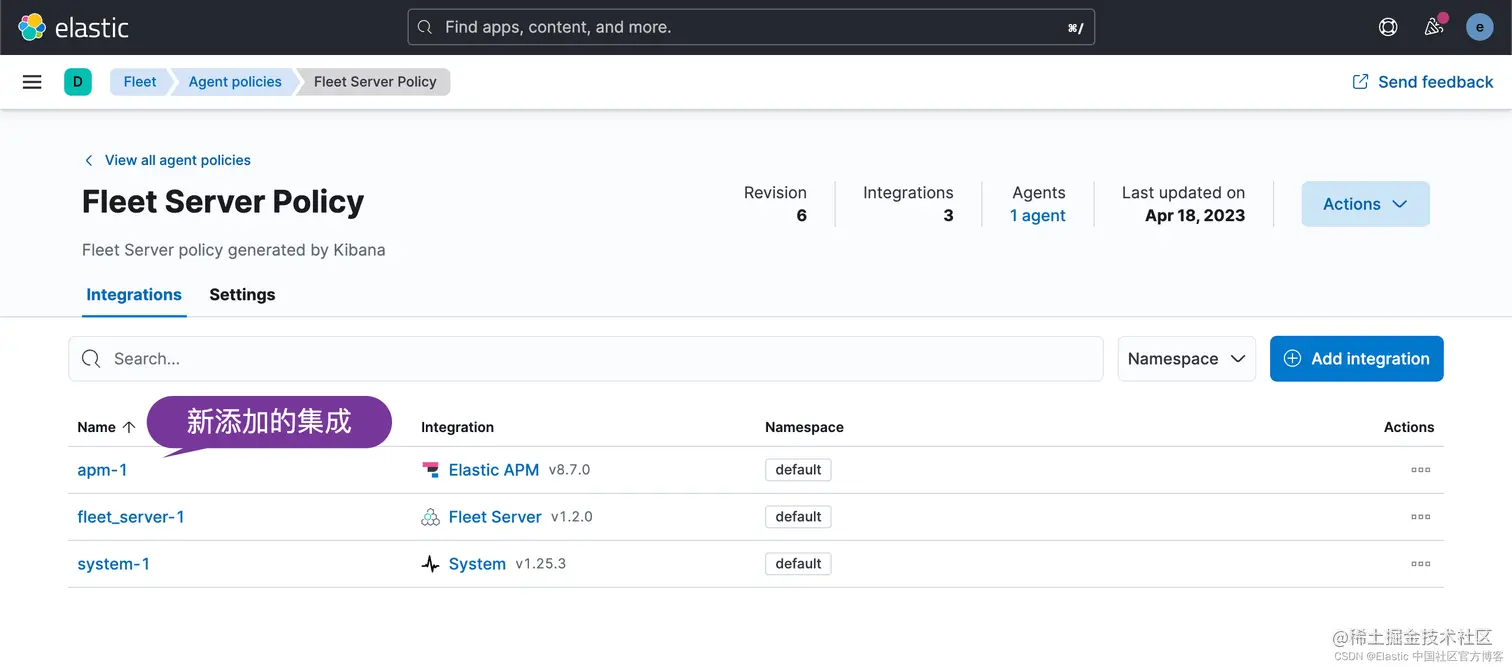

从上面，我们可以看出我们已经成功地部署了 APM 服务器。

接下来，我们可以开始部署 APM agents 了。

配置 APM agents

我们首先去地址 GitHub - elastic/sample-app-android-apm: Sample app to show the Elastic APM implementation on Android apps 下载源码：

git clone https://github.com/elastic/sample-app-android-apm

然后，我们使用如下的命令来 check out uninstrumented 分支：

1.  cd sample-app-android-apm
2.  git checkout uninstrumented

我们需要重新配置这个 backend。在默认的情况下，它不能连接到 Elasticsearch。我们必须修改如下如下的配置文件：

backend/src/main/resources/elasticapm.properties

1.  service_name=weather-backend
2.  application_packages=co.elastic.apm.android.sample
3.  server_url=http://192.168.0.3:8200
4.  secret_token=YOUR_ELASTIC_APM_SECRET_TOKEN

你需要根据自己的 APM server 地址修改上面的地址。

启动应用程序

我们接下来启动应用程序。我们需要在应用程序中进行一些配置。

1） 按照 Elastic APM Android Agent 的设置指南进行操作：

将 co.elastic.apm.android 插件添加到 app/build.gradle 文件（请确保使用该插件的最新版本，你可以在此处找到该插件）。

通过在 app/build.gradle 文件的 “elasticAPM” 部分中提供 “serverUrl” 和 “secretToken” 来配置代理与 Elastic APM 后端的连接。

1.  // Android app's build.gradle file
2.  plugins {
3.      //...
4.      id "co.elastic.apm.android" version "[latest_version]"
5.  }

7.  //...

9.  elasticApm {
10.      // Minimal configuration
11.      serverUrl = "https://your.elastic.apm.endpoint"

13.      // Optional
14.      serviceName = "weather-sample-app"
15.      serviceVersion = "0.0.1"
16.      secretToken = "your Elastic APM secret token"
17.  }

在我们的设计中，我们没有使用 token，所以上面的 secretToken 可以不设置或者可以为任意字符串。如果你想设置 secretToken，请参阅我之前的文章 “Obsevability：安全的 APM 服务器访问”。

2）唯一实际需要更改的代码是一行代码，用于在 Application.onCreate 方法中初始化 Elastic APM Android 代理。 此示例应用程序的应用程序类位于 app/src/main/java/co/elastic/apm/android/sample/MyApp.kt。

1.  package co.elastic.apm.android.sample

3.  import android.app.Application
4.  import co.elastic.apm.android.sdk.ElasticApmAgent

6.  class MyApp : Application() {

8.      override fun onCreate() {
9.          super.onCreate()
10.          ElasticApmAgent.initialize(this)
11.      }
12.  }

3）我们也同时需要修改如下地址的一个文件：

app/src/main/java/co/elastic/apm/android/sample/network/WeatherRestManager.kt

1.  package co.elastic.apm.android.sample.network

3.  import co.elastic.apm.android.sample.network.data.ForecastResponse
4.  import retrofit2.Retrofit
5.  import retrofit2.converter.gson.GsonConverterFactory

7.  object WeatherRestManager {

9.      private val service: CityWeatherService by lazy {
10.          val retrofit = Retrofit.Builder()
11.              .baseUrl("http://192.168.0.3:8080/v1/")
12.              .addConverterFactory(GsonConverterFactory.create())
13.              .build()
14.          retrofit.create(CityWeatherService::class.java)
15.      }

17.      suspend fun getCurrentCityWeather(city: String): ForecastResponse {
18.          return service.getCurrentWeather(city)
19.      }
20.  }

如上所示，我们需要修改上面的 APM server 地址。

我们准备启动演示。 （该 demo 旨在使用 Android 模拟器在本地环境中执行。）因此，我们需要：

1. 在位于示例项目根目录的终端中使用此命令启动后端服务：./gradlew bootRun（如果你使用的是 Windows，则为 gradlew.bat bootRun）。 或者，你可以从 Android Studio 启动后端服务。
2. 在 Android 模拟器（来自 Android Studio）中启动天气示例应用程序。

我们在 Android Studio 里运行 android 应用：

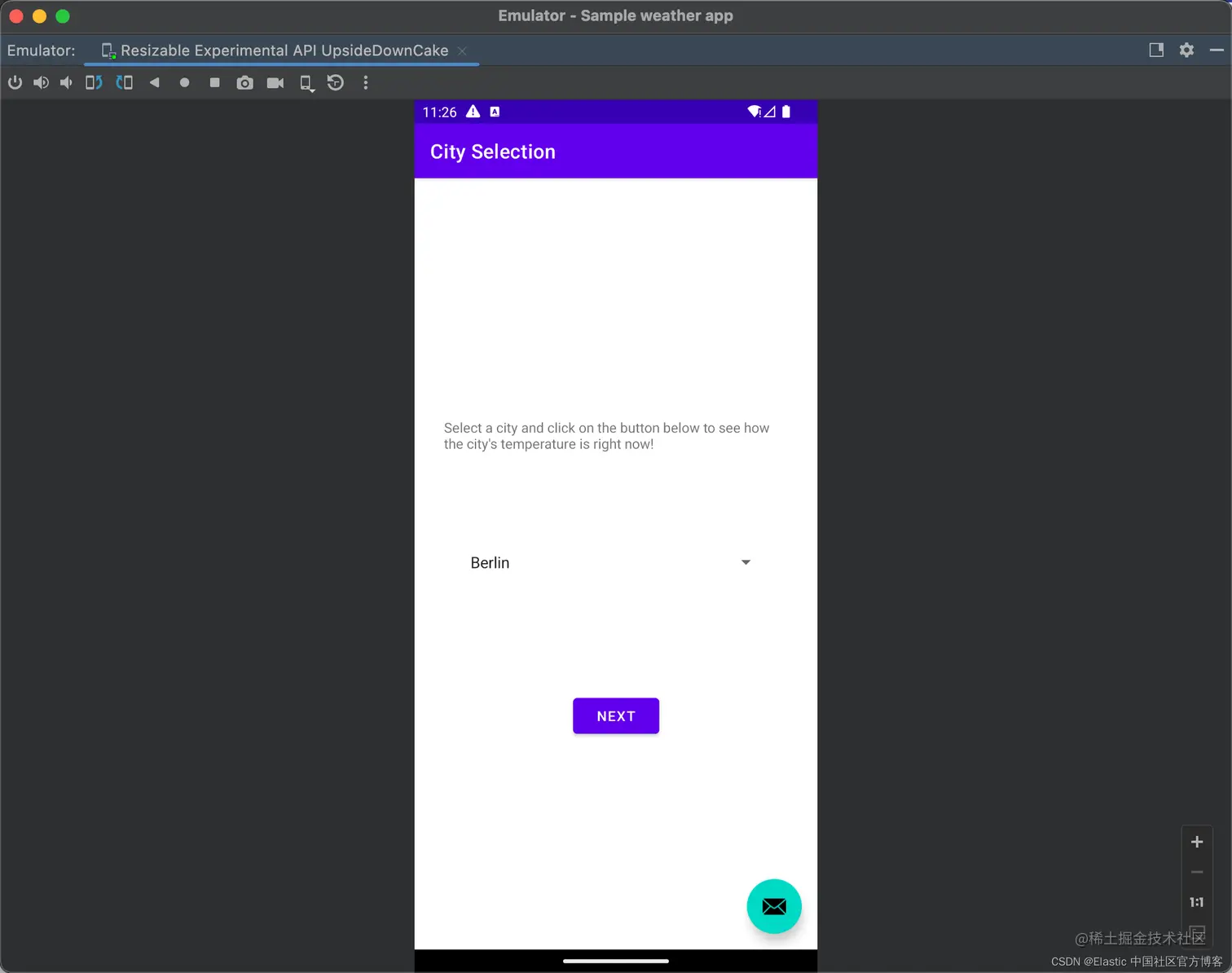

我们可以看到如下的模拟器：

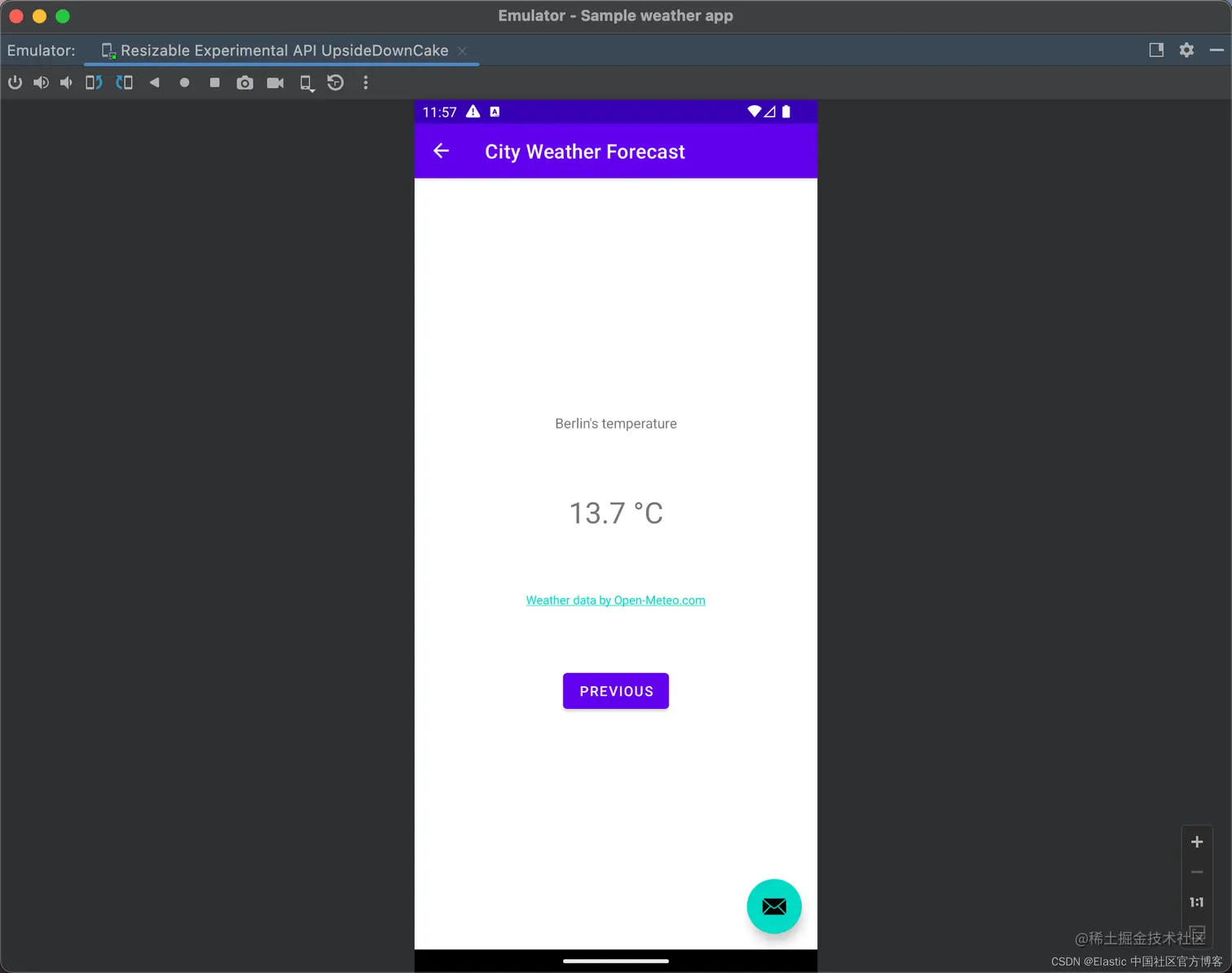

 点击 Next 按钮：

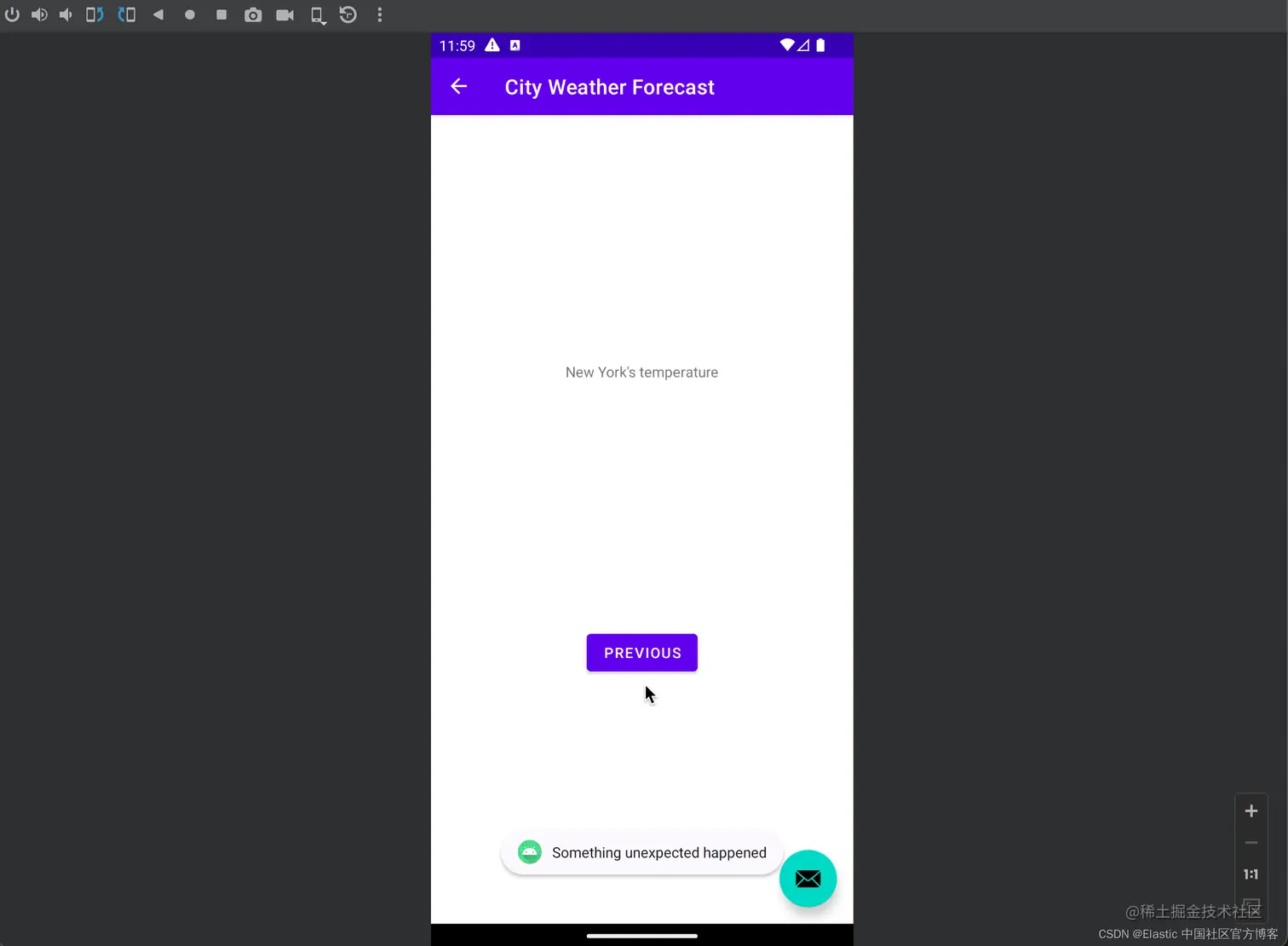

我们尝试其它城市的选择。当我们选择 New York 城市的时候，我们可以看到如下的错误：

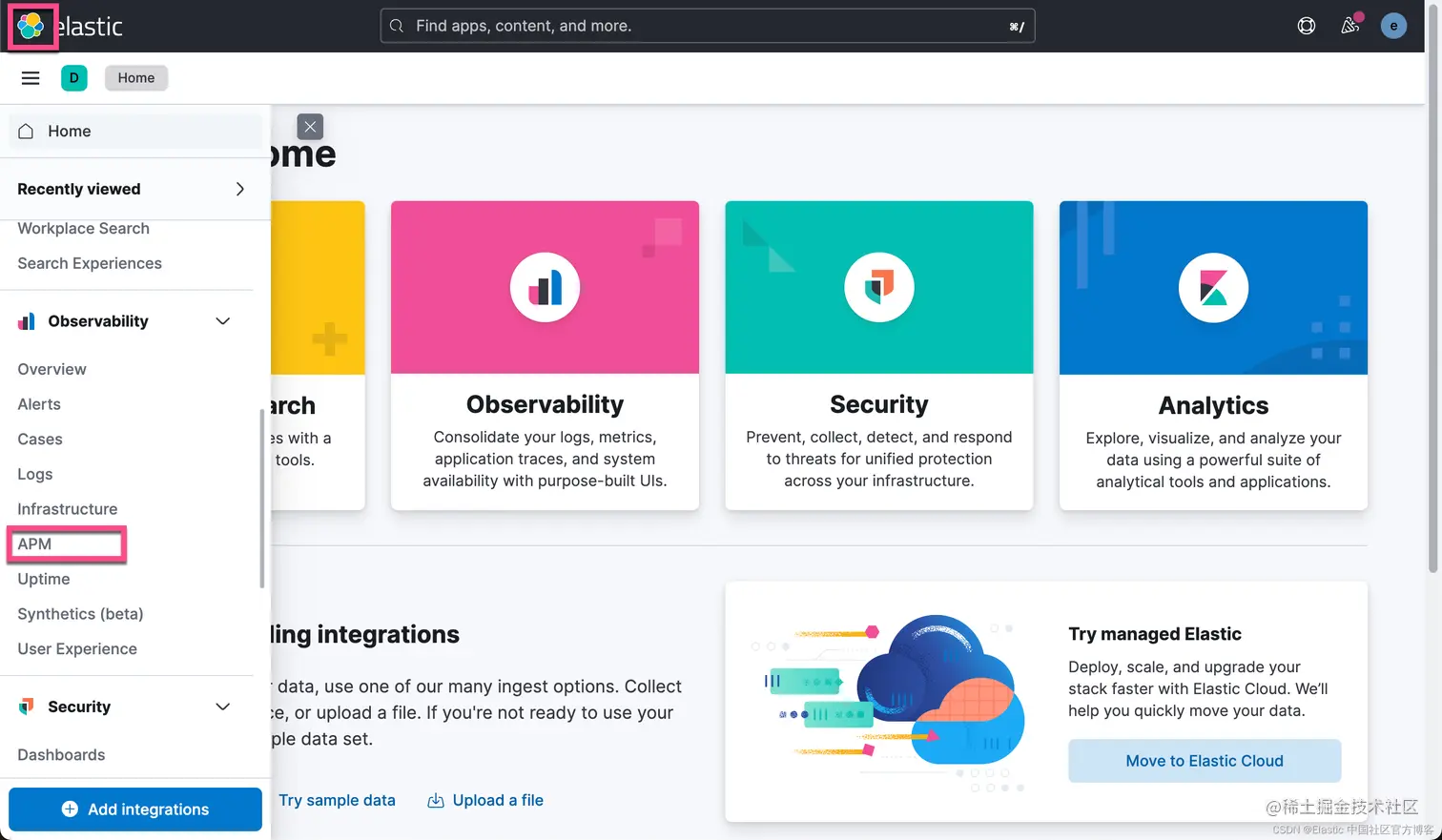

我们回到 APM 的界面：

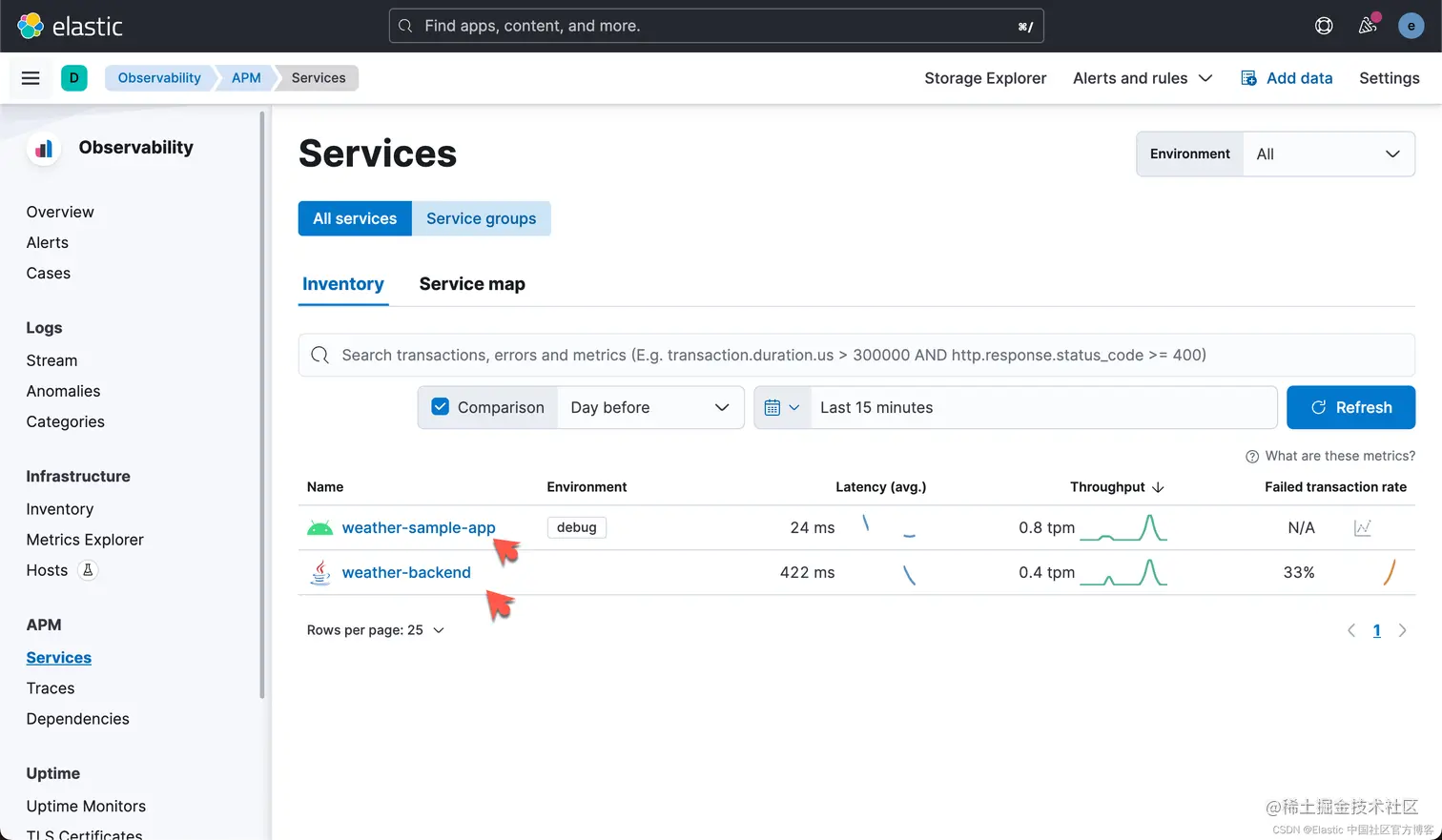

从上面的图中，我们可以看到两个服务。我们点击 Service map：

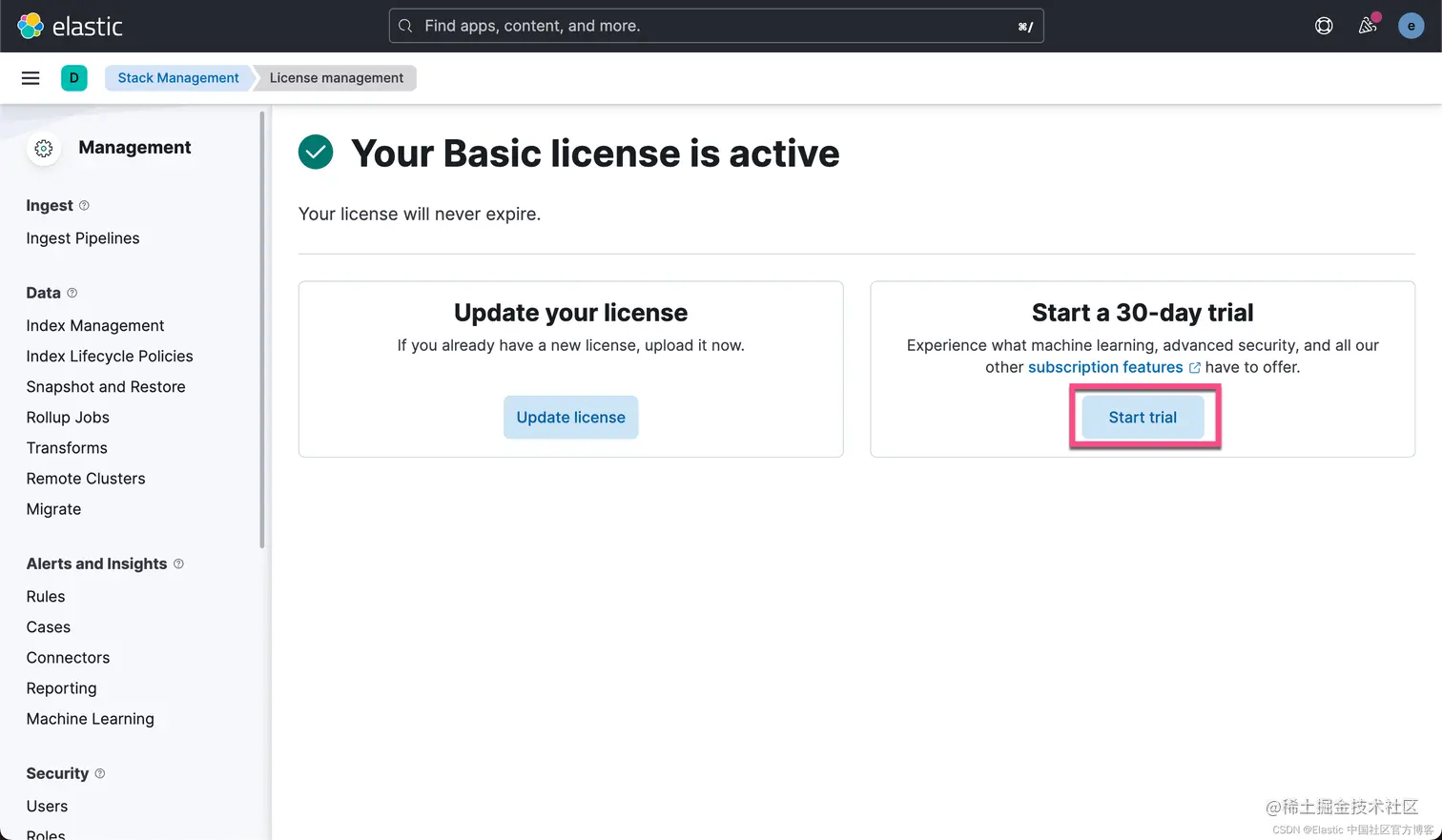

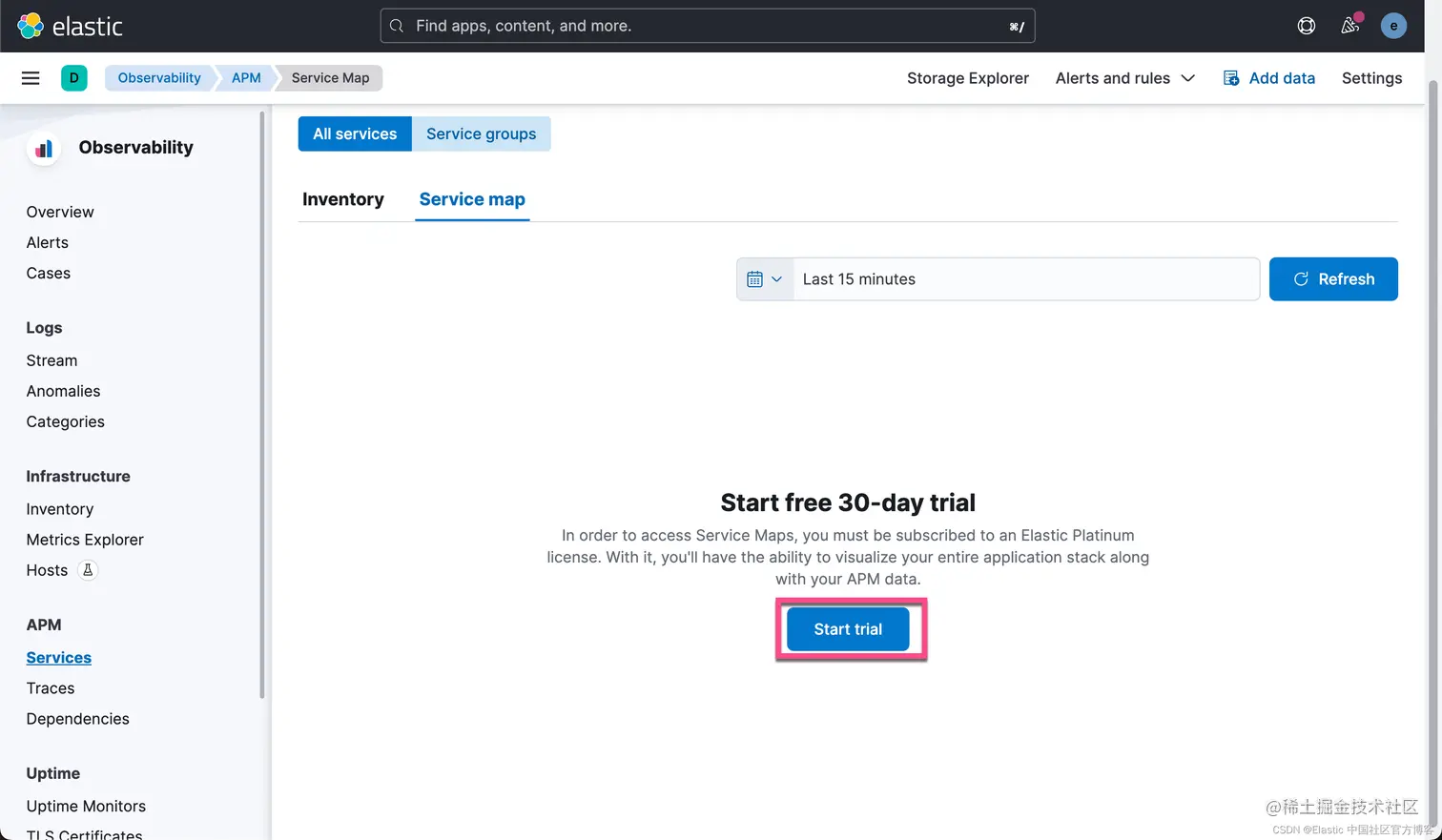

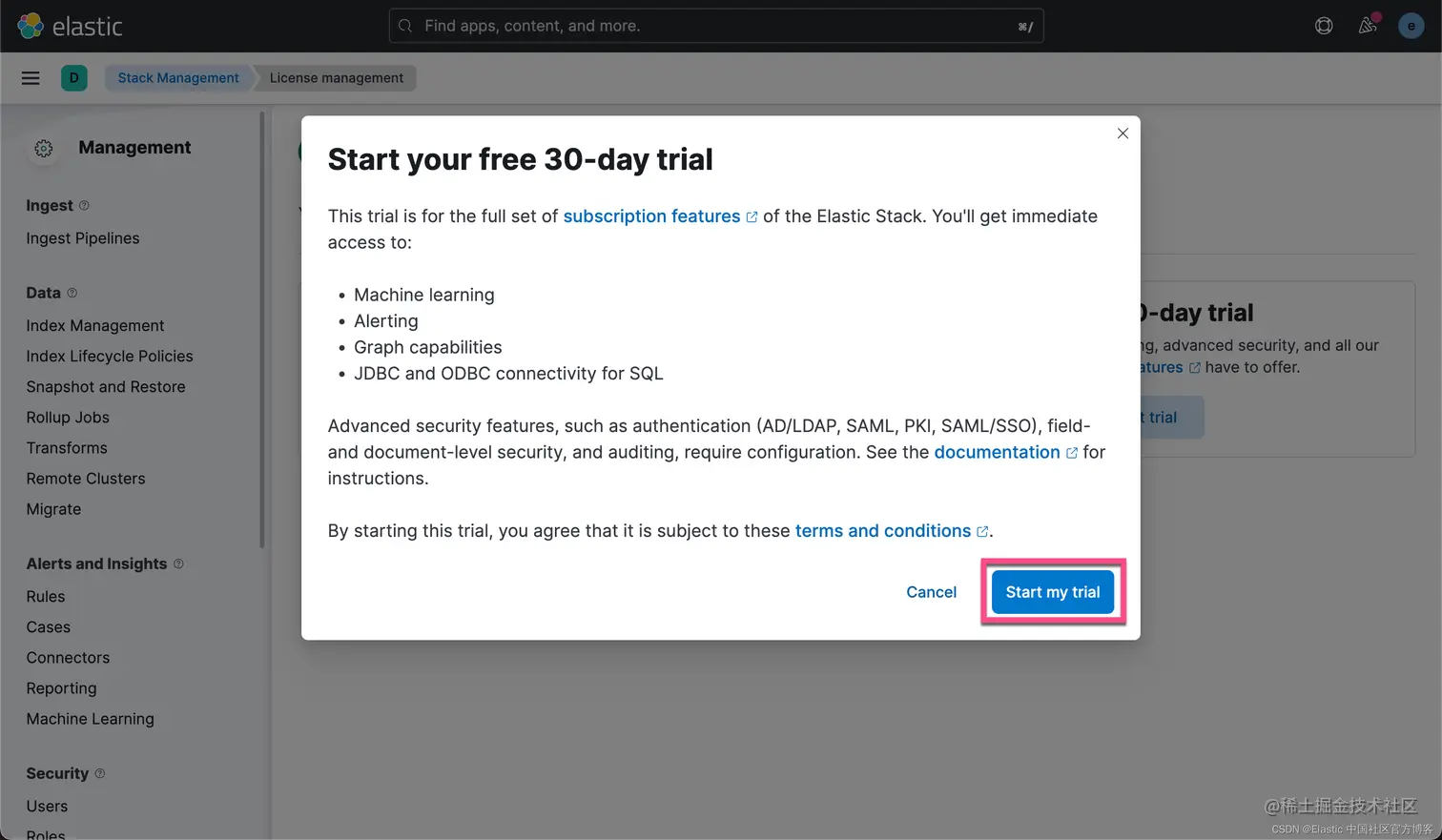

很显然这个是一个收费的功能。我们需要打开试用功能：

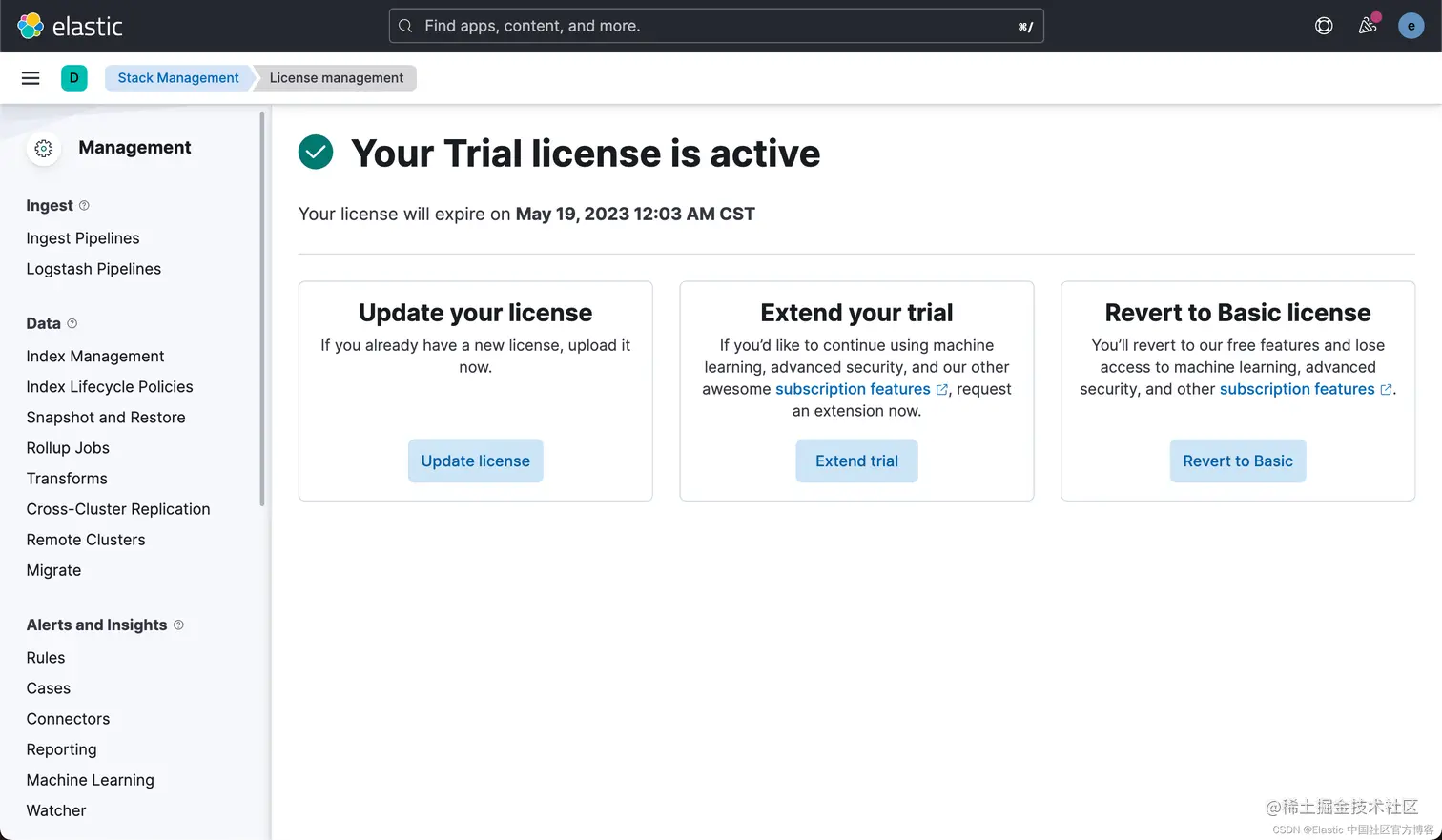

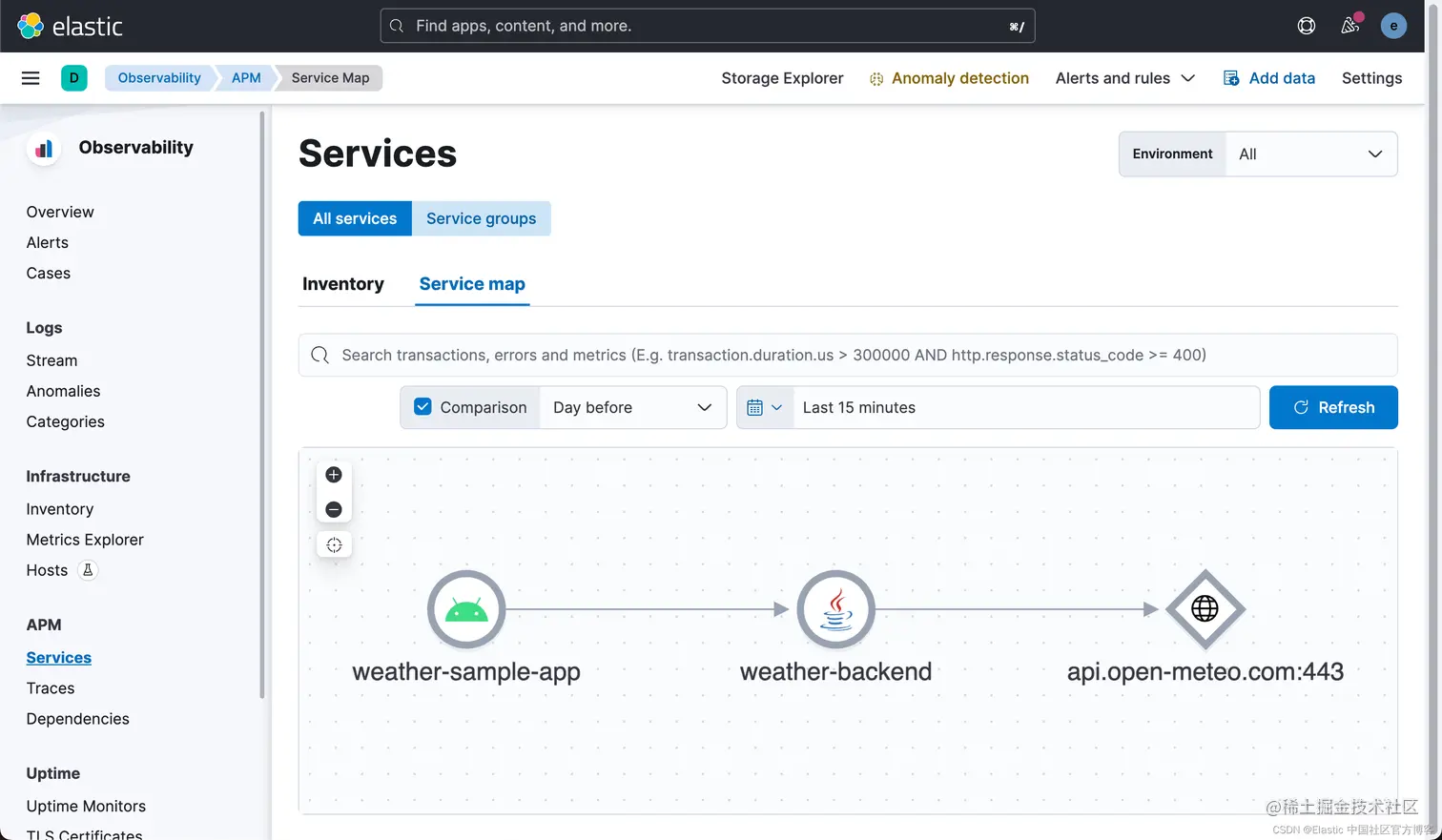

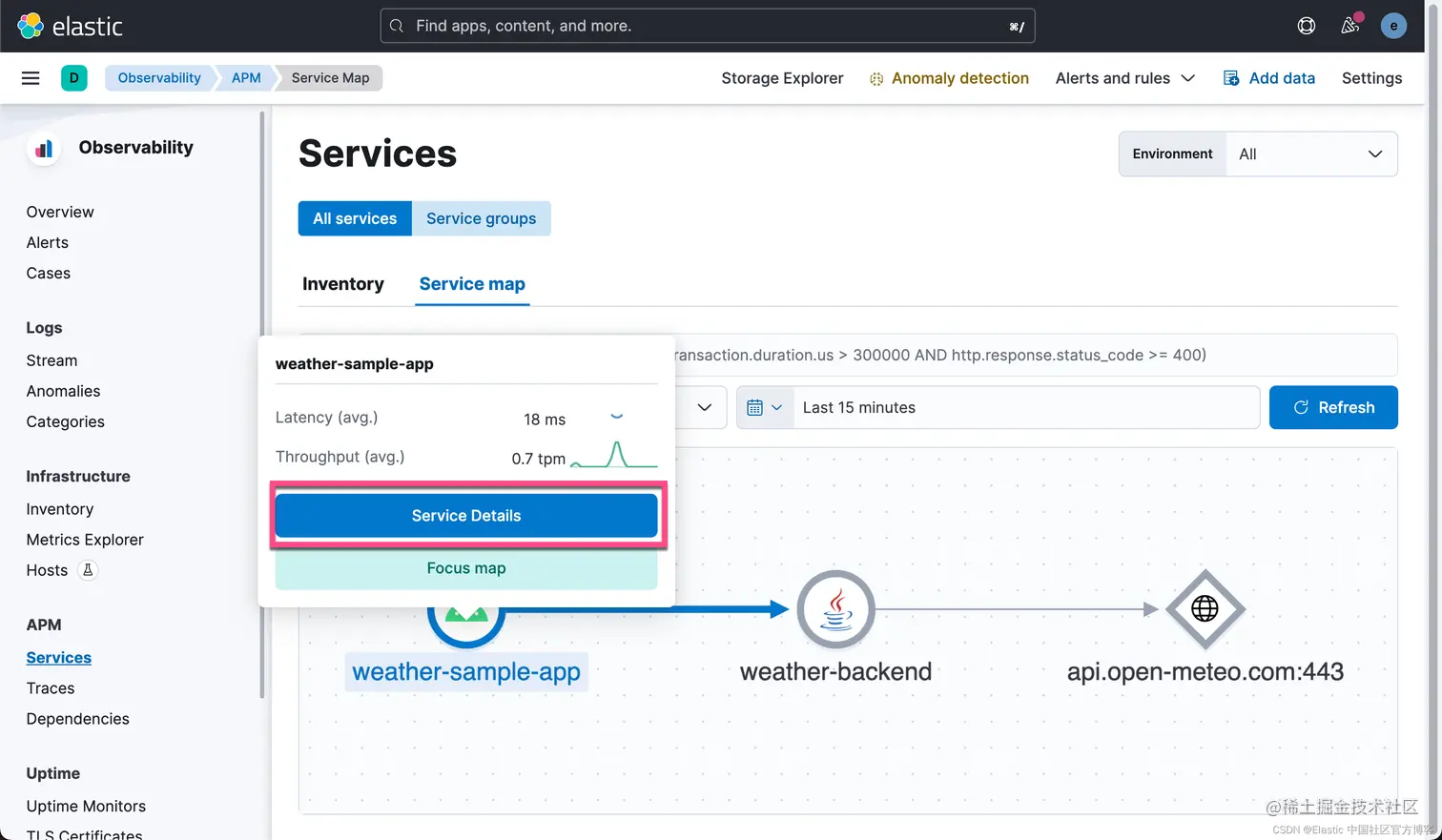

这样就完成了试用的启动。我们再次回到 Service map 界面：

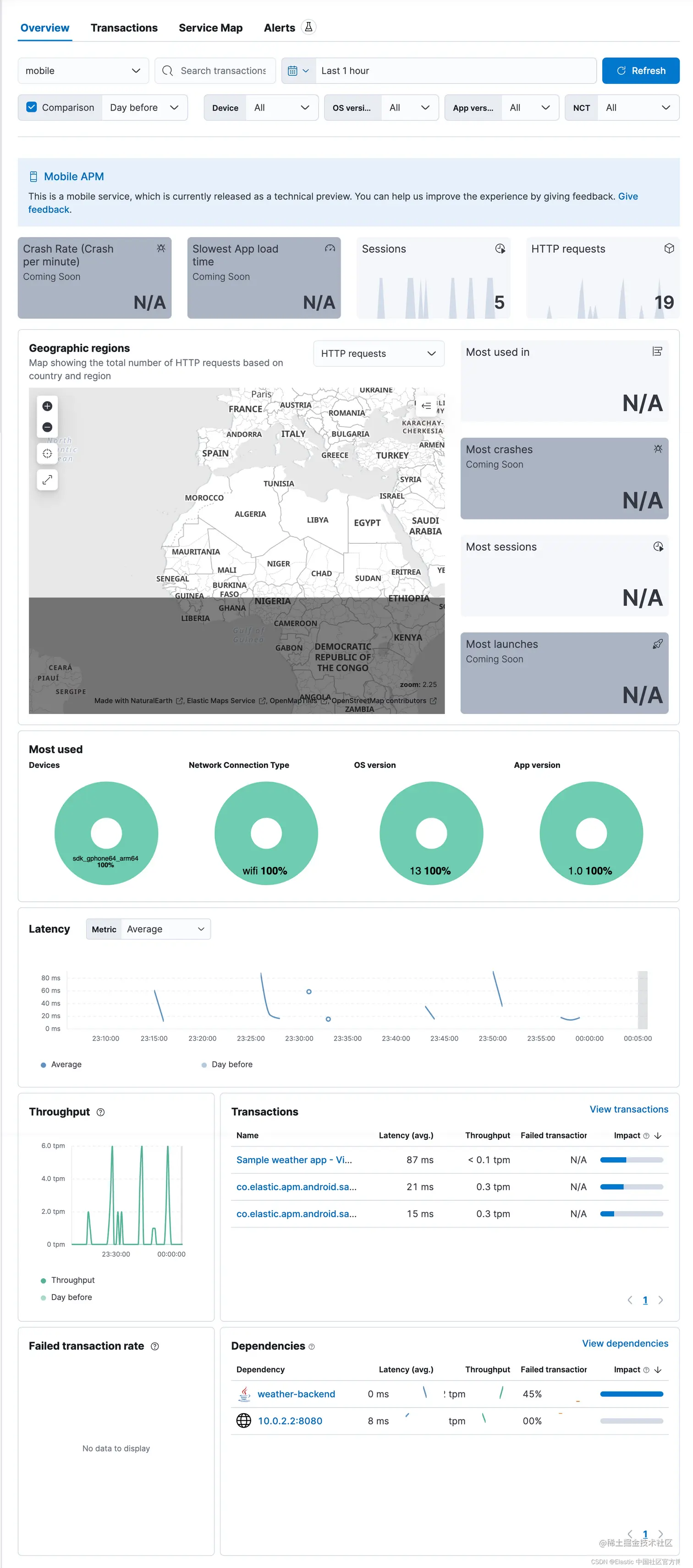

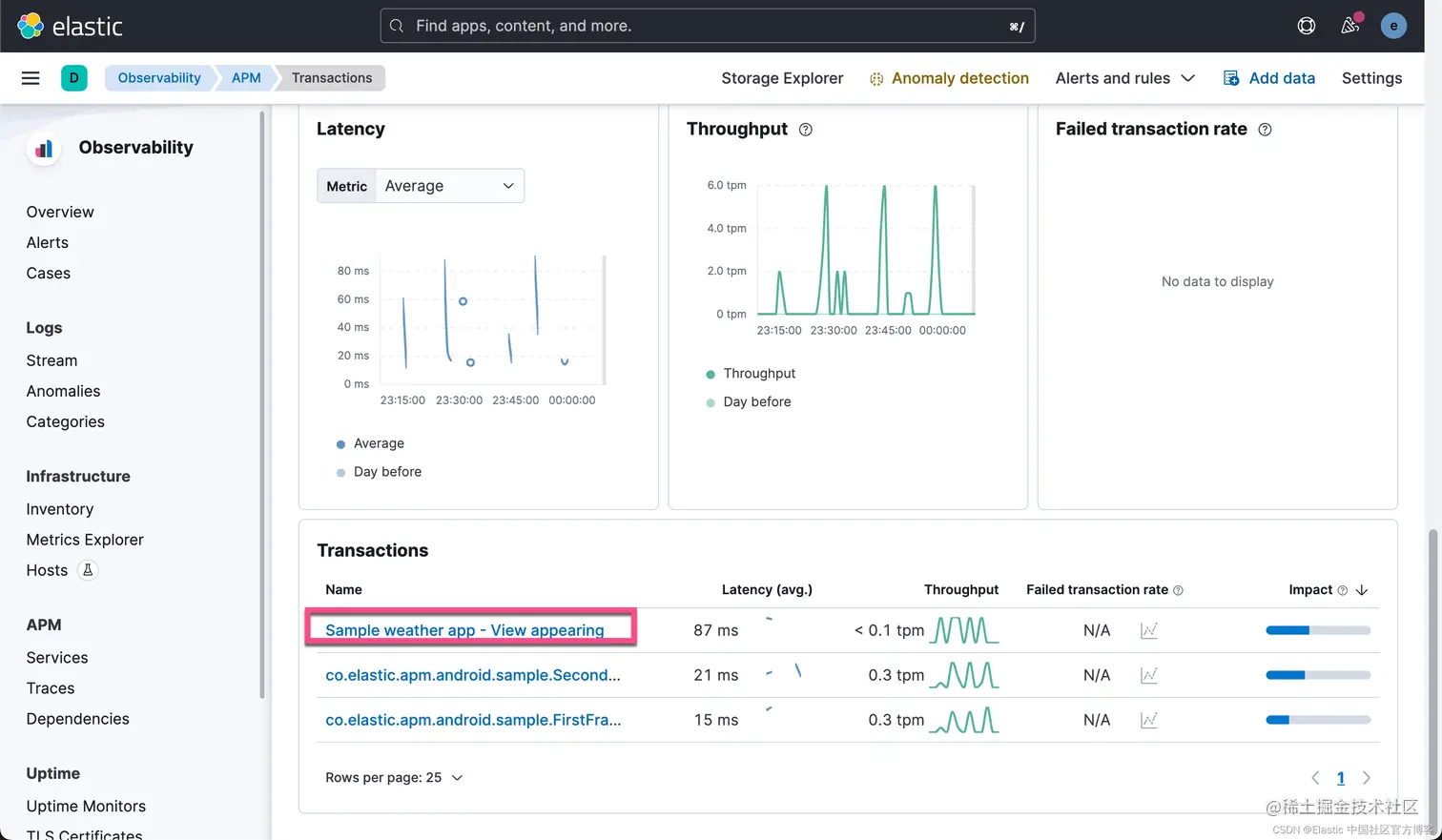

点击上面的 weather-sample-app：

其它的画面可以参考文章 “Elasticsearch：使用 Elastic APM 监控 Android 应用程序（一）”。
