docker 的网络类型

1: bridge 2: host 3: none 4: container

docker 四种网络类型的不同之处

从 net namespace 的角度来看， host 类型为容器共享宿主机的 net namespace container 类型，则是两个容器共享一个 net namespace bridge类型一个容器享有一个 net namespace none 类型，容器也会享有一个 net namespace ，但是容器无法连接外网。

bridge

docker 容器网络类型为bridge时所具有的能力

在宿主机能访问外网的前提下 1: 容器和外网进行通信 2: 外网能访问容器（容器运行时使用端口映射）

bridge 类型的背后实现

所启动的容器网络类型是 bridge 类型时，容器启动时被分配一个网桥子网内的ip地址，创建一对 veth pair 设备，一个作为容器的eth0网卡，一个被连接到网桥上。 iptables 会根据容器的启动参数，相应增加规则概括地说：ip_forward + iptables + bridge + veth pair 使容器能和外网互通。

自定义网络

自定义一个桥接类型的网络的实质是什么？

在宿主机上创建一个新的网桥，并为网桥分配一个子网地址, 在iptables nat 表 POSTROUTING链之中配置 snat 转换规则。

创建一个网络的使用例子

docker network create --driver bridge 网络名

将一个容器加入到某个网络之中

docker run 的 --network 参数，取值设置为网络名

ip forward

查看当前的宿主机 ip forward 功能是否开启

  cat /proc/sys/net/ipv4/ip_forward
  如果输出值为1，那么表示开启，如果输出值为0，那么表示ip_forward并没有被开启。

注意：如果ip forward 功能并未开启，那么网络类型为 bridge 的容器，就无法和外网进行通信了。

docker-proxy 介绍

作用

容器启动时，配置了端口映射参数，会启动一个docker-proxy 进程，来监听宿主机上容器映射的端口。有些情况下，访问容器的请求，并没有匹配到DNAT规则，那么由docker-proxy来处理，规避 docker0 并没有开启发夹模式而可能导致的问题。

docker 是否默认开启 docker-proxy, 如何验证？

dockerd --help | grep proxy

docker 是否可以关闭 docker-proxy 模式？

可以的。 /etc/docker/daemon.json 之中配置相应参数，重启docker 即可。参数名为： dockerd --help | grep proxy 来获得注意：如果关闭 docker-proxy 机制，那么docker0需要开启发夹模式，否则有些访问可能出现问题，例如（容器访问宿主机ip+映射端口）

docker-proxy 机制带来的问题

搜索结果：每启动一个执行端口映射的容器，都会在机器上启动一个 docker-proxy 进程。进程会占据一些内存，如果docker-proxy进程数过多，可能会占用大量的内存。但是也有其他人实际测试：大量的docker-proxy进程，并不会占据大量的内存。

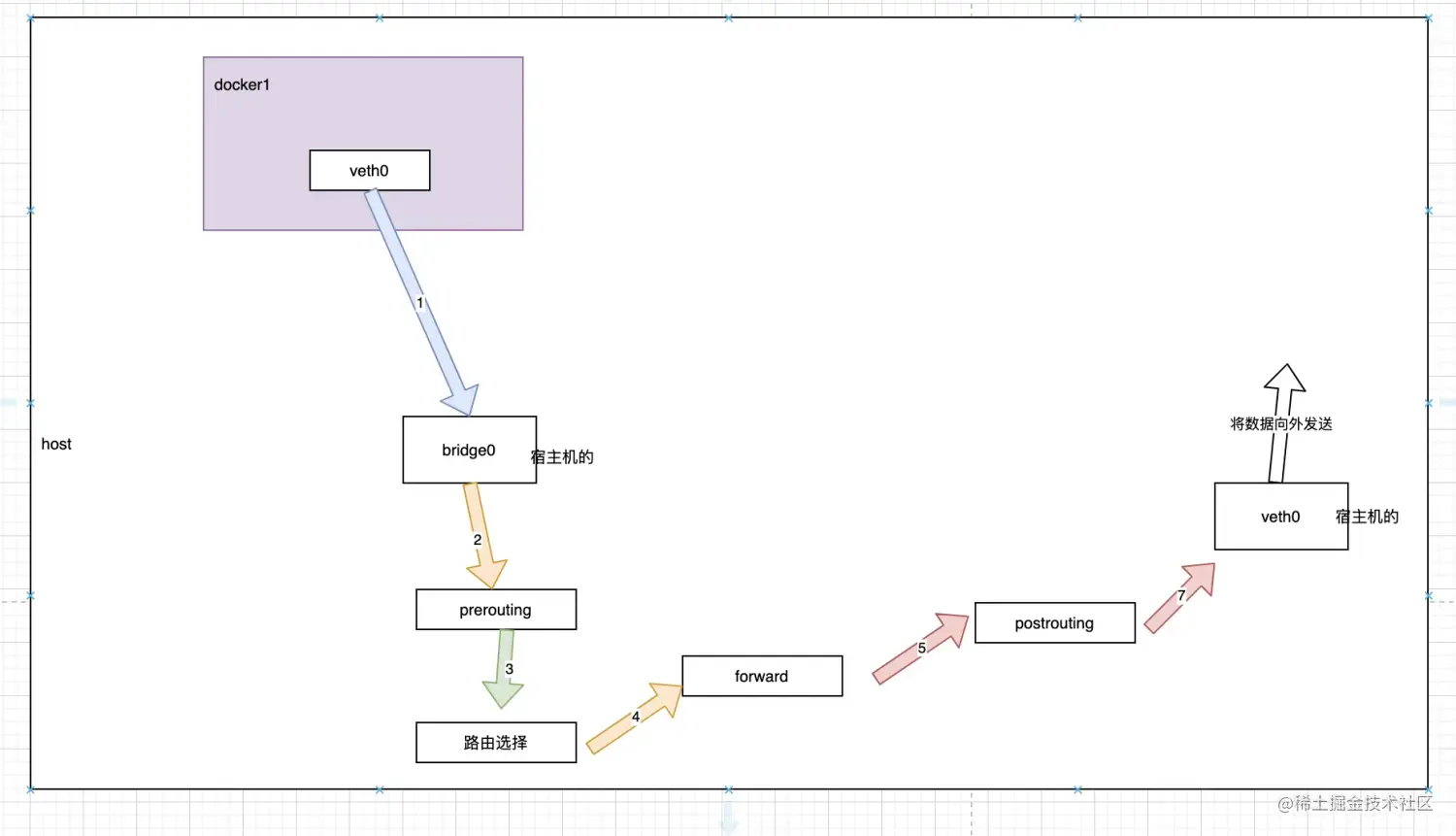

docker 容器内向外网发送数据，数据的流转图

参与组件 iptables 网卡设备行为：在宿主机上的一个容器内执行 curl 110.242.68.4, 对应的数据包的流转图示验证方式 iptables -t 表明 -I 链名 -j LOG --log-prefix="相应的输出信息" dmesg | grep "相应的输出信息" 自己在 iptables 某个表的某个链之中增加相应的打印规则，来判断数据的流向


注意：当容器使用端口映射的方式，向外暴露端口，外部主机访问本机容器时，数据流转和上面的一致。

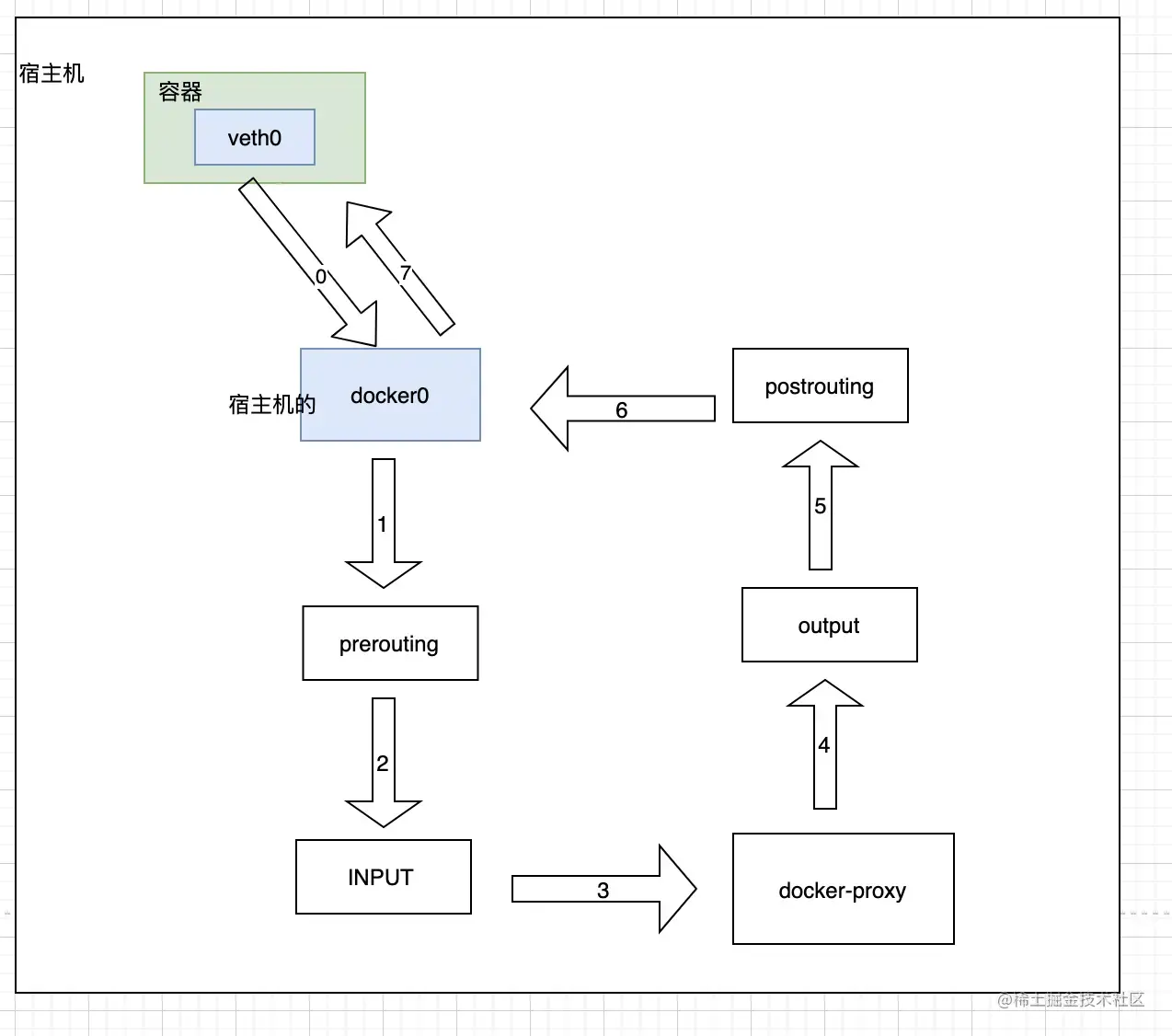

在容器启动时建立端口映射的前提下，在容器内访问宿主机ip+映射端口，数据流转图


注意：这里的数据包并没有被docker 设置的 iptables DNAT规则所匹配，使数据包的流转走向了INPUT链，规避了 docker0网桥没有开启发夹模式所可能导致的问题，数据包的处理由docker-proxy进程来执行。

docker 容器端口映射的背后原理

启动容器时，配置端口映射，使外网能够访问此容器。背后的支撑是 iptables 的DNAT 以及 docker-proxy。

docker 网络调试小技巧

如何进入docker容器进程的网络空间

   nsenter -n -t 容器进程id

注意：这样可以解决容器内没有网络软件安装包的问题。

当容器无法连通外网的时候，如何调试？

1：首先排查容器与 docker0 之间是否连通 2：然后排查 docker0 与 eth0 之间的iptables 规则。

操作

1: 查看docker daemon 设置的默认网络类型

   自己未找到 寻找 docker daemon 设置的默认网络类型的方式，
   据搜索得知 docker daemon 设置的容器的默认网络类型为 bridge

2: 查看 docker容器的网络类型

 docker inspect -f {{.NetworkSettings.Networks}} 容器id
