网关在架构设计时最为关键点，就是网关在接收到请求，调用后端服务时不能阻塞 Block，否则网关的吞吐量很难上去，因为最耗时的就是调用后端服务这个远程调用过程。

如果这里是阻塞的，Tomcat 的工作线程都 block 住了，在等待后端服务响应的过程中，不能去处理其他的请求，这个地方一定要异步。

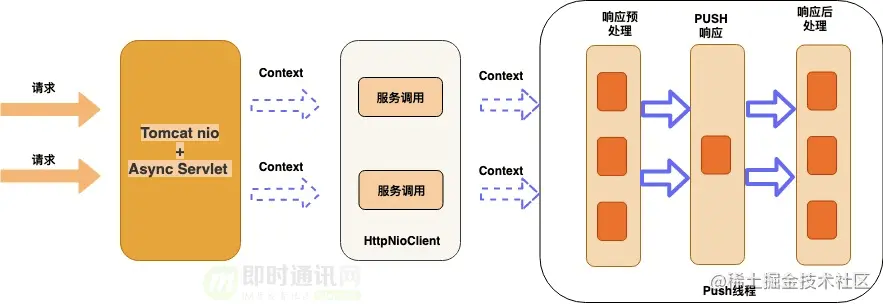

架构图如下：

这版我们实现单独的 Push 层，作为网关收到响应后，响应客户端时，通过这层实现，和后端服务的通信是 HttpNioClient，对业务的支持黑白名单，流控，鉴权，API 发布等功能。

但是这版只是功能上达到网关的要求，处理能力很快就成了瓶颈，单机 QPS 到 5K 的时候，就会不停的 Full GC。

后面通过 Dump 线上的堆分析，发现全是 Tomcat 缓存了很多 HTTP 的请求，因为 Tomcat 默认会缓存 200 个 requestProcessor，每个 prcessor 都关联了一个 request。

还有就是 Servlet 3.0 Tomcat 的异步实现会出现内存泄漏，后面通过减少这个配置，效果明显。

但性能肯定就下降了，总结了下，基于 Tomcat 做为接入端，有如下几个问题。

Tomcat 自身的问题：

1）缓存太多，Tomcat 用了很多对象池技术，内存有限的情况下，流量一高很容易触发 GC；

2）内存 Copy，Tomcat 的默认是用堆内存，所以数据需要读到堆内，而我们后端服务是 Netty，有堆外内存，需要通过数次 Copy；

3）Tomcat 还有个问题是读 body 是阻塞的, Tomcat 的 NIO 模型和 reactor 模型不一样，读 body 是 block 的。

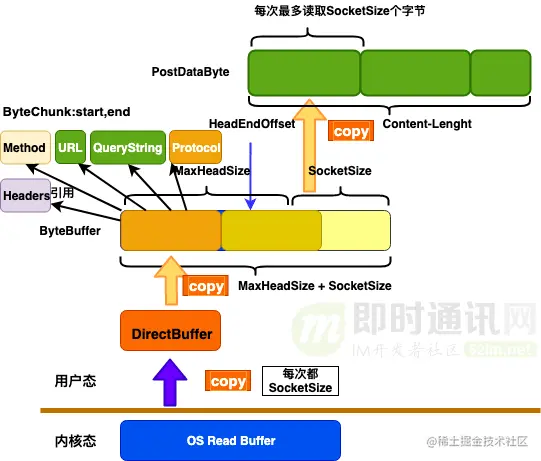

这里再分享一张 Tomcat buffer 的关系图：

通过上面的图，我们可以看出，Tomcat 对外封装的很好，内部默认的情况下会有三次 copy。

HttpNioClient 的问题： 获取和释放连接都需要加锁，对应网关这样的代理服务场景，会频繁的建连和关闭连接，势必会影响性能。

基于 Tomcat 的存在的这些问题，我们后面对接入端做改造，用 Netty 做接入层和服务调用层，也就是我们的第二版，能彻底解决上面的问题，达到理想的性能。

4、第2版：Netty+全异步

基于 Netty 的优势，我们实现了全异步，无锁，分层的架构。

先看下我们基于 Netty 做接入端的架构图：
